Слайд 1

Описание слайда:

Сборочные чертежи. Разъёмные и неразъёмные соединения деталей. Автор презентации: учитель черчения Алексеева З.Г.

Слайд 2

Описание слайда:

Сборочным называется чертеж, который содержит изображение изделия, состоящего из нескольких деталей.

Слайд 3

Описание слайда:

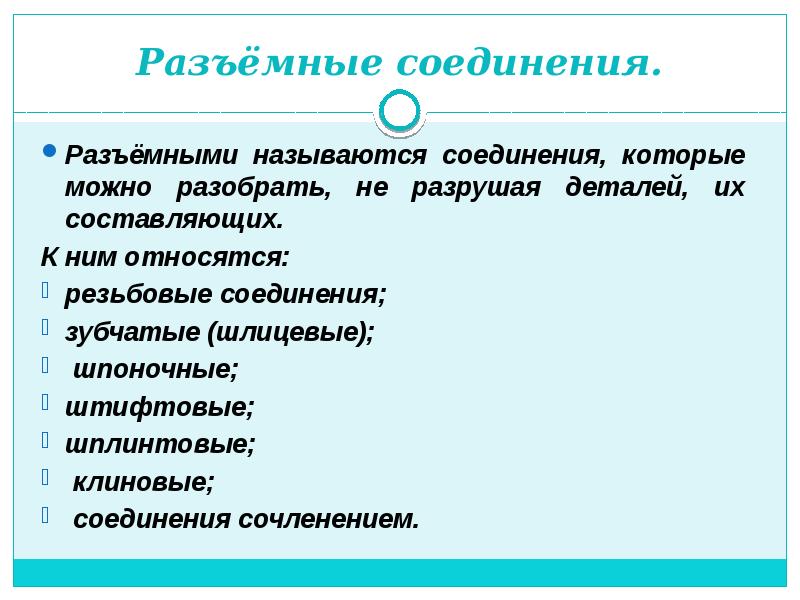

Разъёмные соединения. Разъёмными называются соединения, которые можно разобрать, не разрушая деталей, их составляющих. К ним относятся: резьбовые соединения; зубчатые (шлицевые); шпоночные; штифтовые; шплинтовые; клиновые; соединения сочленением.

Слайд 4

Описание слайда:

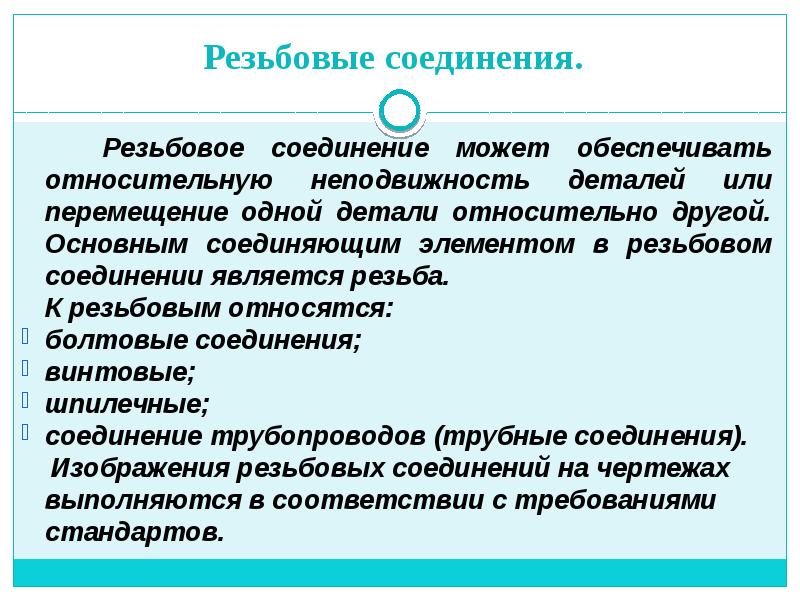

Резьбовые соединения. Резьбовое соединение может обеспечивать относительную неподвижность деталей или перемещение одной детали относительно другой. Основным соединяющим элементом в резьбовом соединении является резьба. К резьбовым относятся: болтовые соединения; винтовые; шпилечные; соединение трубопроводов (трубные соединения). Изображения резьбовых соединений на чертежах выполняются в соответствии с требованиями стандартов.

Слайд 5

Описание слайда:

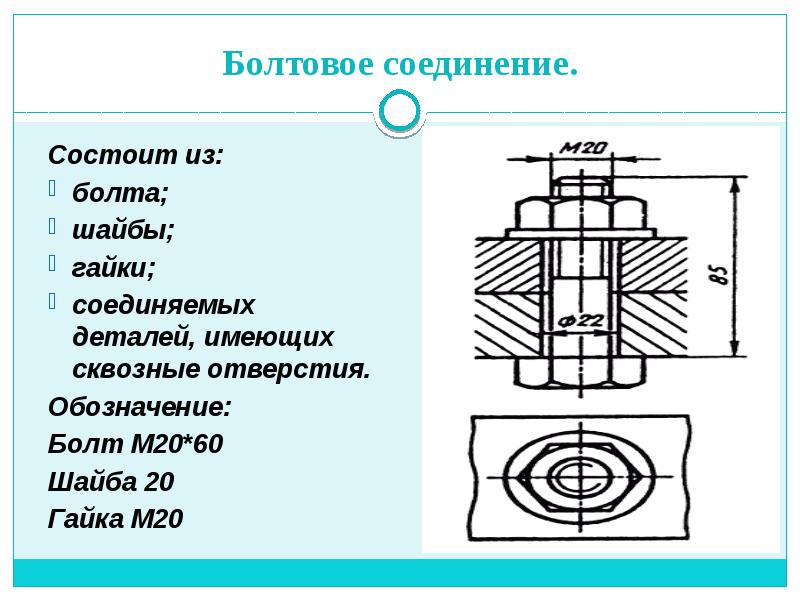

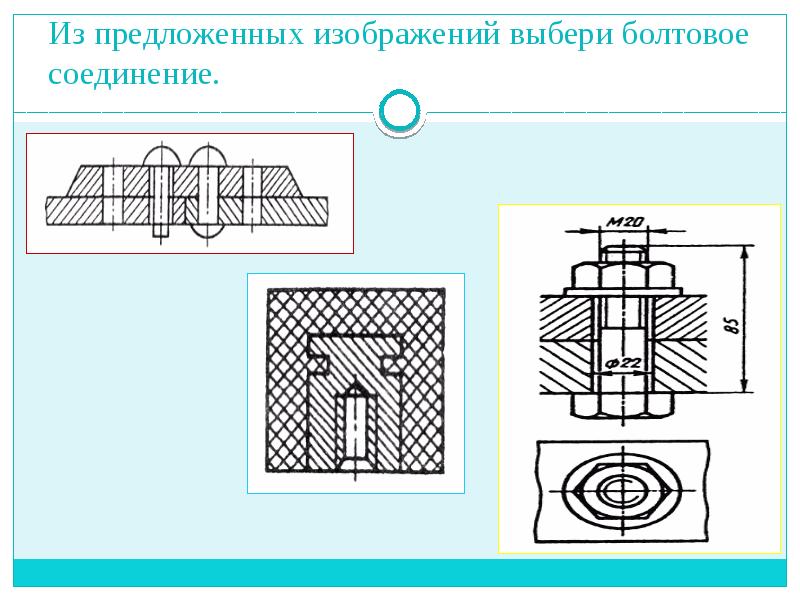

Болтовое соединение. Состоит из: болта; шайбы; гайки; соединяемых деталей, имеющих сквозные отверстия. Обозначение: Болт М20*60 Шайба 20 Гайка М20

Слайд 6

Описание слайда:

Винтовое соединение Состоит из: винта; шайбы; гайки; соединяемых деталей, одна из которых имеет глухое отверстие с резьбой. Обозначение: Винт М16 * 55 Шайба 16 Гайка М16

Слайд 7

Описание слайда:

Шпилечное соединение Состоит из: шпильки; шайбы; гайки; соединяемых деталей, одна из которых имеет глухое отверстие с резьбой. Обозначается: Шпилька М 20*80 Шайба 20 Гайка М20

Слайд 8

Описание слайда:

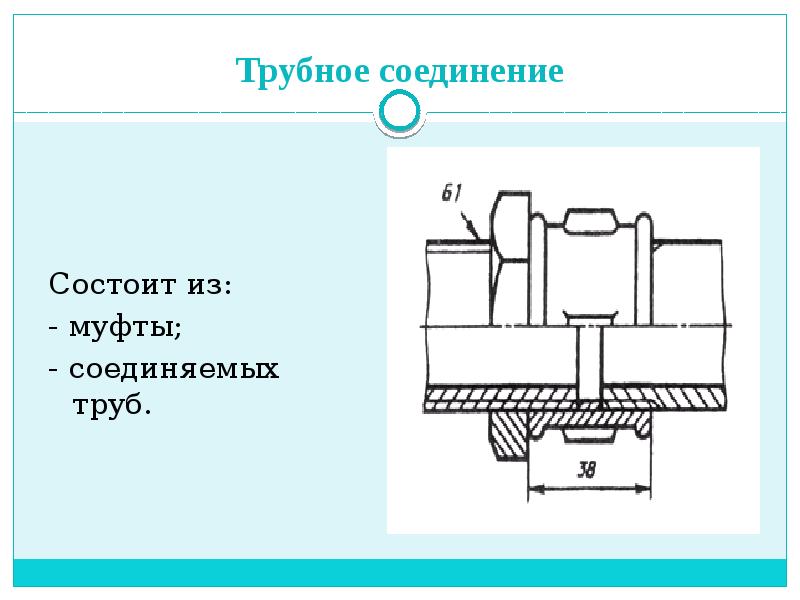

Трубное соединение Состоит из: - муфты; - соединяемых труб.

Слайд 9

Описание слайда:

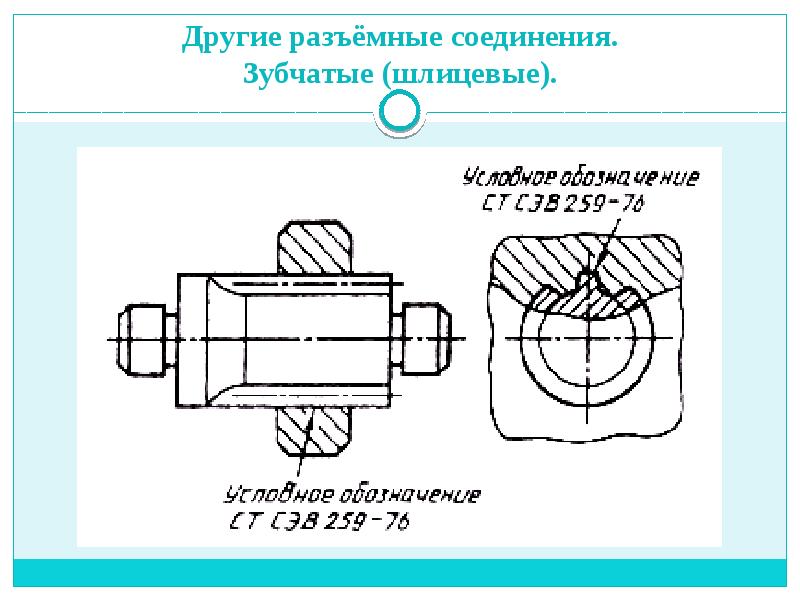

Другие разъёмные соединения. Зубчатые (шлицевые).

Слайд 10

Описание слайда:

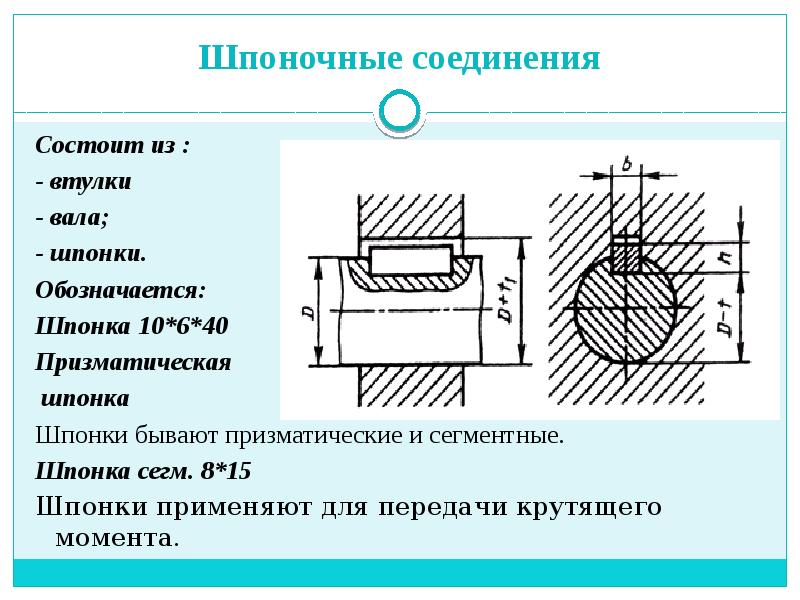

Шпоночные соединения Состоит из : - втулки - вала; - шпонки. Обозначается: Шпонка 10*6*40 Призматическая шпонка Шпонки бывают призматические и сегментные. Шпонка сегм. 8*15 Шпонки применяют для передачи крутящего момента.

Слайд 11

Описание слайда:

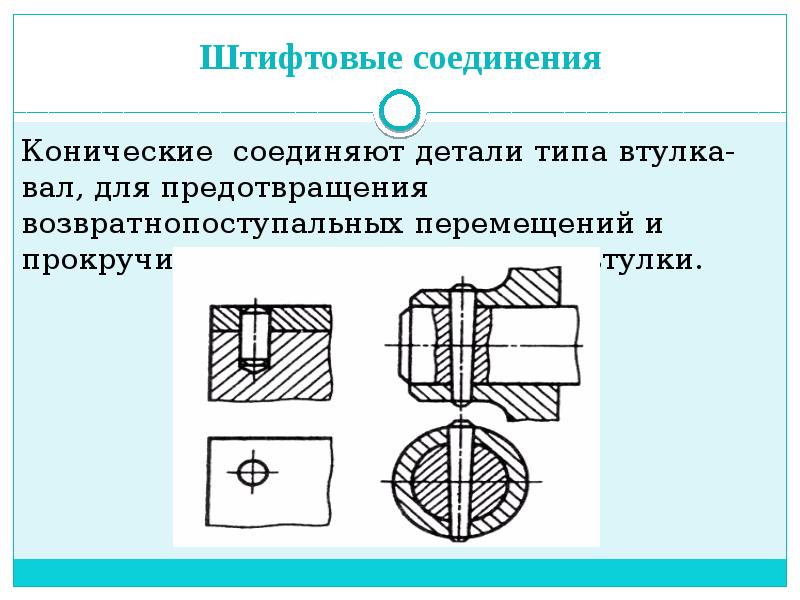

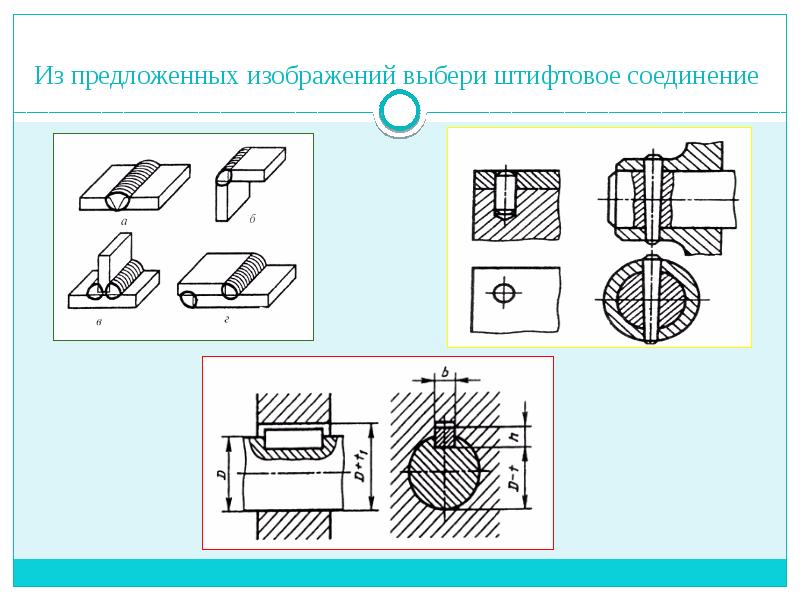

Штифтовые соединения Конические соединяют детали типа втулка- вал, для предотвращения возвратнопоступальных перемещений и прокручивания вала относительно втулки.

Слайд 12

Описание слайда:

Шплинтовые соединения Шплинты применяют для ограничения осевого перемещения деталей стопорения корончатых гаек.

Слайд 13

Описание слайда:

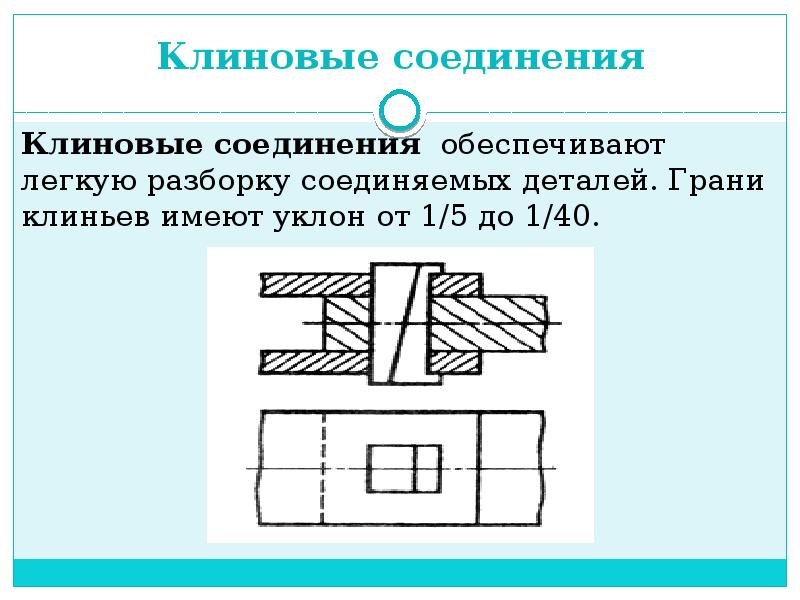

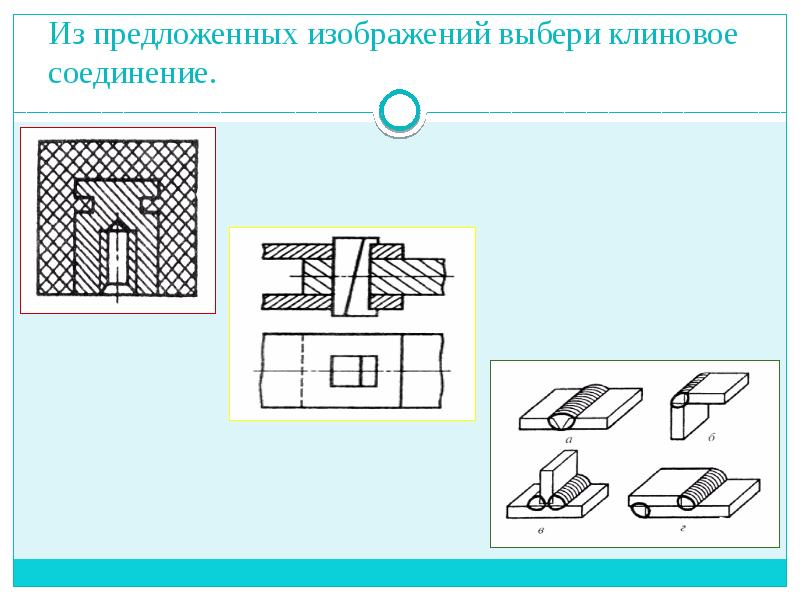

Клиновые соединения Клиновые соединения обеспечивают легкую разборку соединяемых деталей. Грани клиньев имеют уклон от 1/5 до 1/40.

Слайд 14

Описание слайда:

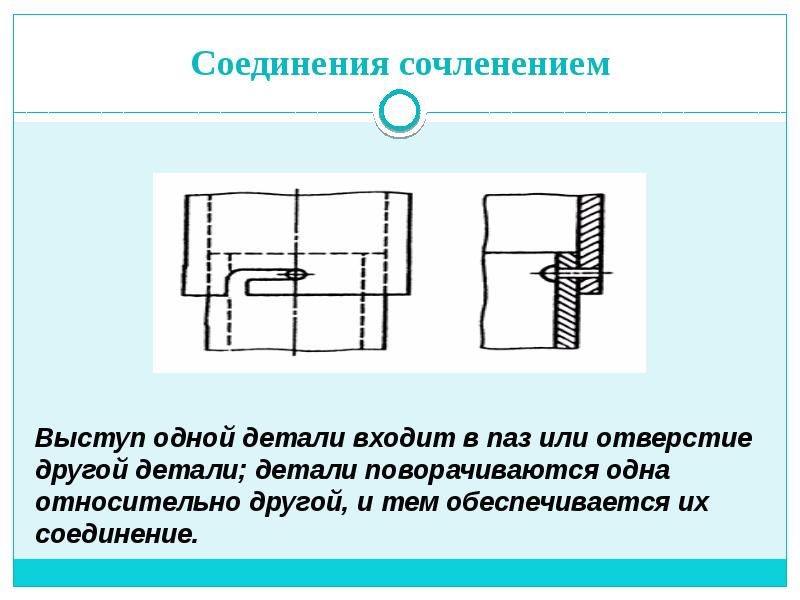

Соединения сочленением

Слайд 15

Описание слайда:

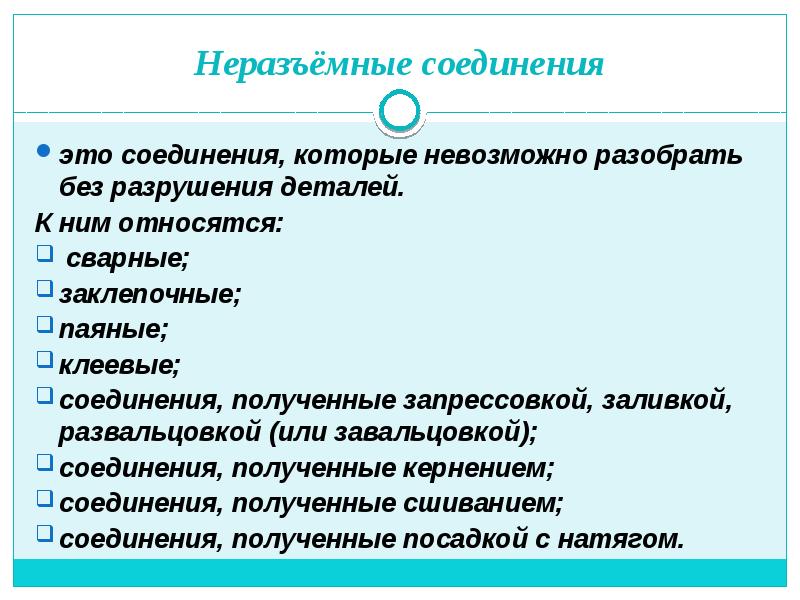

Неразъёмные соединения это соединения, которые невозможно разобрать без разрушения деталей. К ним относятся: сварные; заклепочные; паяные; клеевые; соединения, полученные запрессовкой, заливкой, развальцовкой (или завальцовкой); соединения, полученные кернением; соединения, полученные сшиванием; соединения, полученные посадкой с натягом.

Слайд 16

Описание слайда:

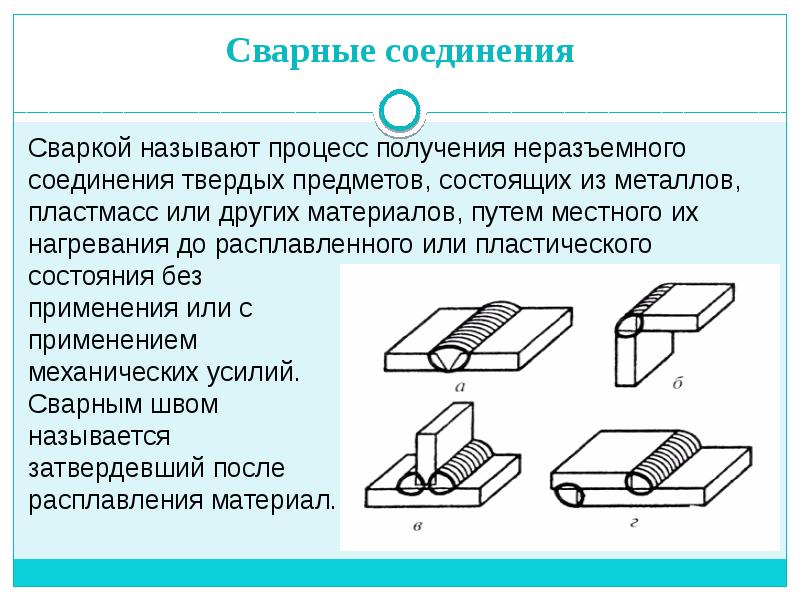

Сварные соединения Сваркой называют процесс получения неразъемного соединения твердых предметов, состоящих из металлов, пластмасс или других материалов, путем местного их нагревания до расплавленного или пластического состояния без применения или с применением механических усилий. Сварным швом называется затвердевший после расплавления материал.

Слайд 17

Описание слайда:

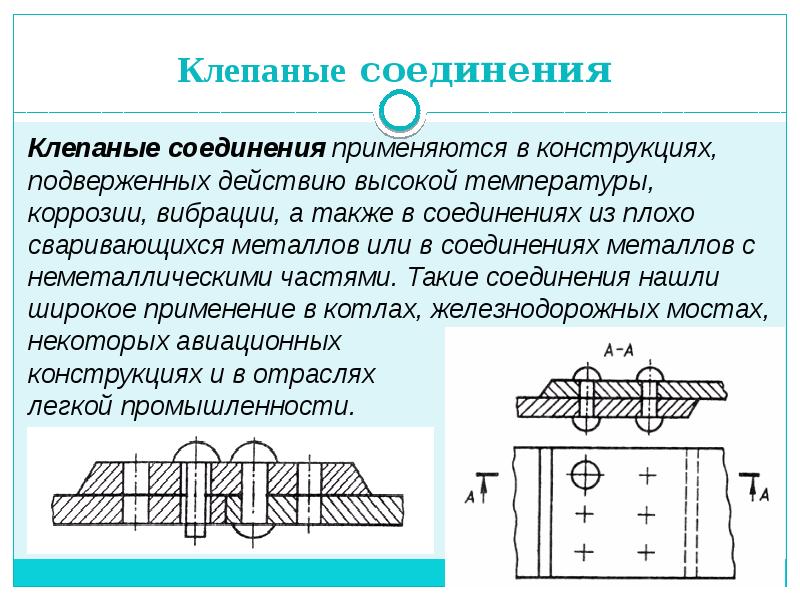

Клепаные соединения Клепаные соединения применяются в конструкциях, подверженных действию высокой температуры, коррозии, вибрации, а также в соединениях из плохо сваривающихся металлов или в соединениях металлов с неметаллическими частями. Такие соединения нашли широкое применение в котлах, железнодорожных мостах, некоторых авиационных конструкциях и в отраслях легкой промышленности.

Слайд 18

Описание слайда:

Соединения пайкой Соединения деталей пайкой находят широкое применение в приборостроении, электротехнике. При пайке соединяемые детали нагреваются до температуры, не приводящей к их расплавлению. Зазор между соединяемыми деталями заполняется расплавленным припоем.

Слайд 19

Описание слайда:

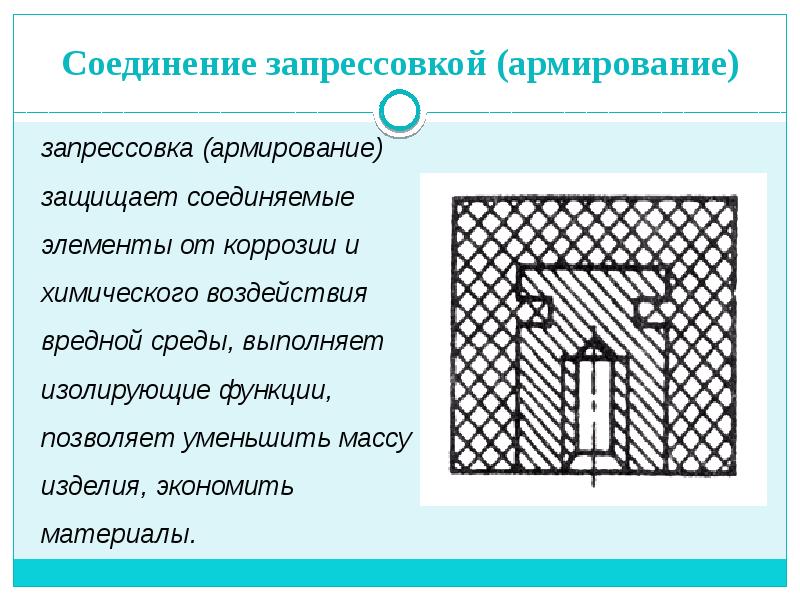

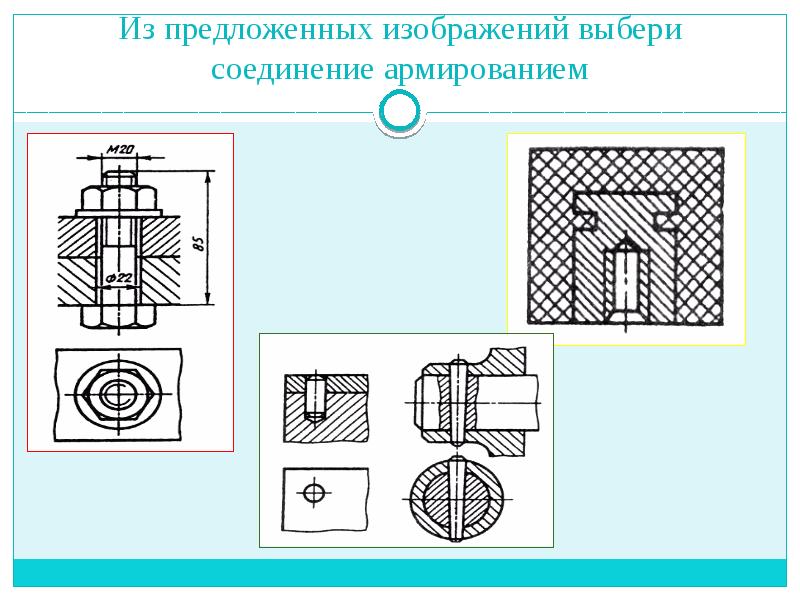

Соединение запрессовкой (армирование) запрессовка (армирование) защищает соединяемые элементы от коррозии и химического воздействия вредной среды, выполняет изолирующие функции, позволяет уменьшить массу изделия, экономить материалы.

Слайд 20

Описание слайда:

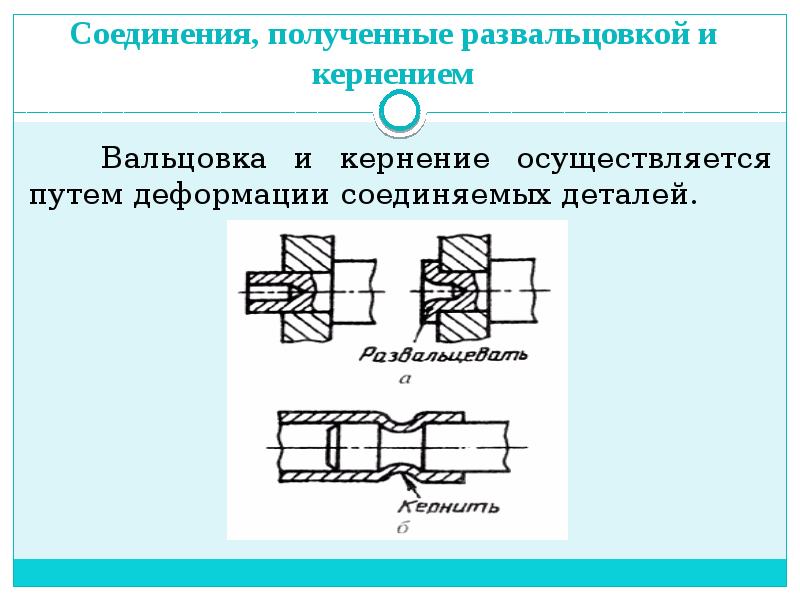

Соединения, полученные развальцовкой и кернением Вальцовка и кернение осуществляется путем деформации соединяемых деталей.

Слайд 21

Описание слайда:

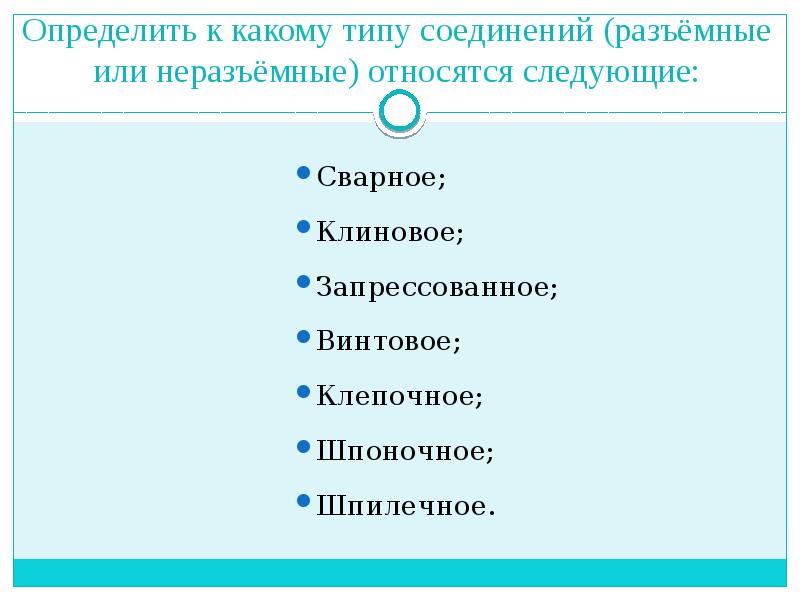

Определить к какому типу соединений (разъёмные или неразъёмные) относятся следующие: Сварное; Клиновое; Запрессованное; Винтовое; Клепочное; Шпоночное; Шпилечное.
