Слайд 1

Описание слайда:

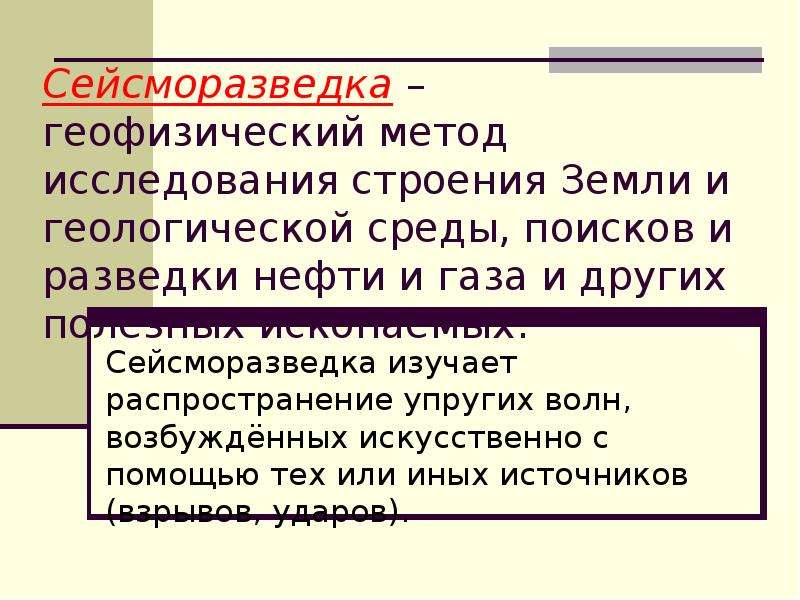

Сейсморазведка – геофизический метод исследования строения Земли и геологической среды, поисков и разведки нефти и газа и других полезных ископаемых. Сейсморазведка изучает распространение упругих волн, возбуждённых искусственно с помощью тех или иных источников (взрывов, ударов).

Слайд 2

Описание слайда:

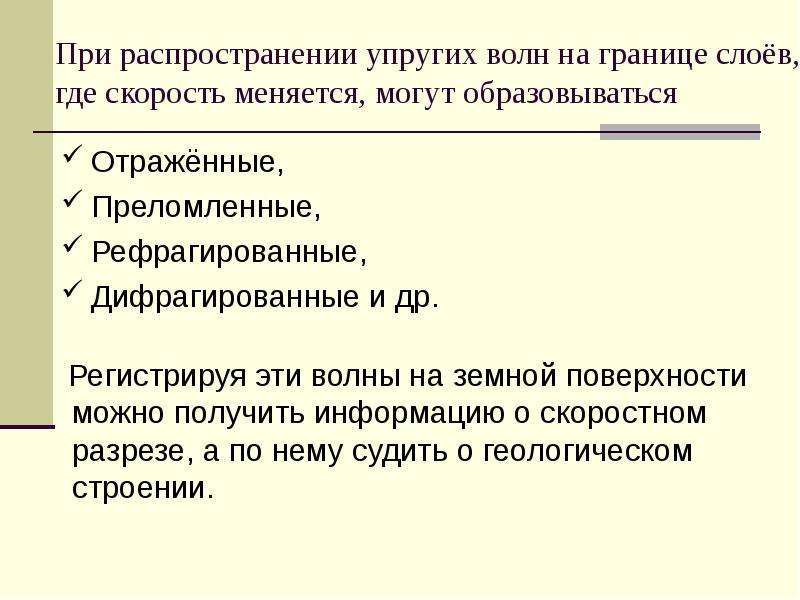

При распространении упругих волн на границе слоёв, где скорость меняется, могут образовываться Отражённые, Преломленные, Рефрагированные, Дифрагированные и др.

Слайд 3

Описание слайда:

Методика сейсморазведки основана на изучении кинематики волн (времени пробега различных волн от пункта их возбуждения до сейсмоприёмников), которые улавливают скорость смещения почвы. В специальных сложных установках (сейсмостанциях) электрические колебания, созданные в сейсмоприёмниках очень слабыми колебаниями почвы, усиливаются и автоматически регистрируются на сейсмограммах, в результате их интерпретации можно определить глубины залегания сейсмогеологических границ, их падение, простирание, скорости волн.

Слайд 4

Описание слайда:

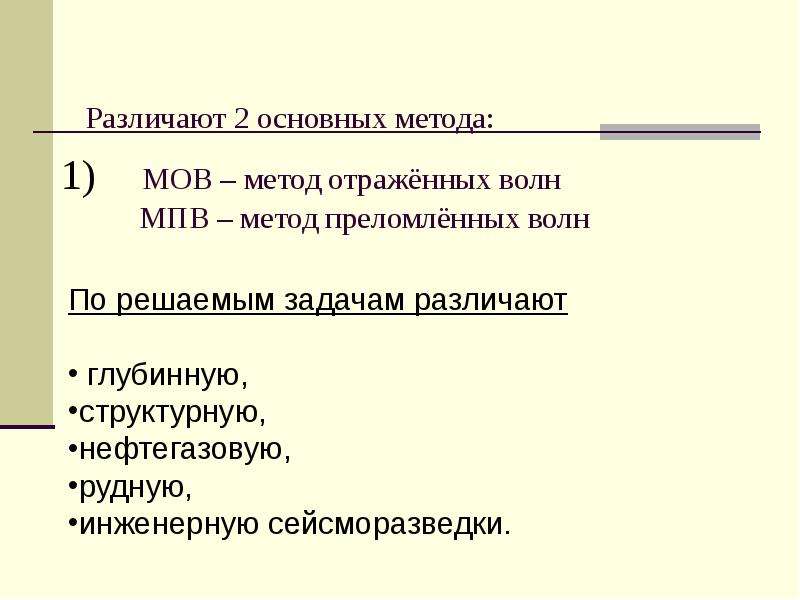

Различают 2 основных метода:

Слайд 5

Описание слайда:

По месту проведения сейсморазведка подразделяется на наземную (полевую), акваториальную (морскую), скважинную, подземную.

Слайд 6

Описание слайда:

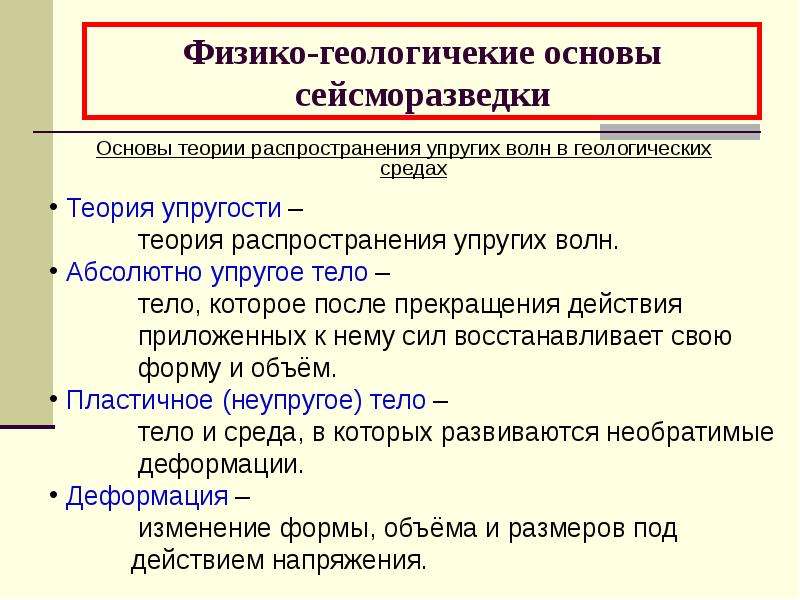

Физико-геологичекие основы сейсморазведки Основы теории распространения упругих волн в геологических средах

Слайд 7

Описание слайда:

Модули упругости – это коэффициенты связи между напряжениями и деформациями среды. По закону Гука деформация растяжения-сжатия в идеально упругих средах прямопропорционально напряжению.

Слайд 8

Описание слайда:

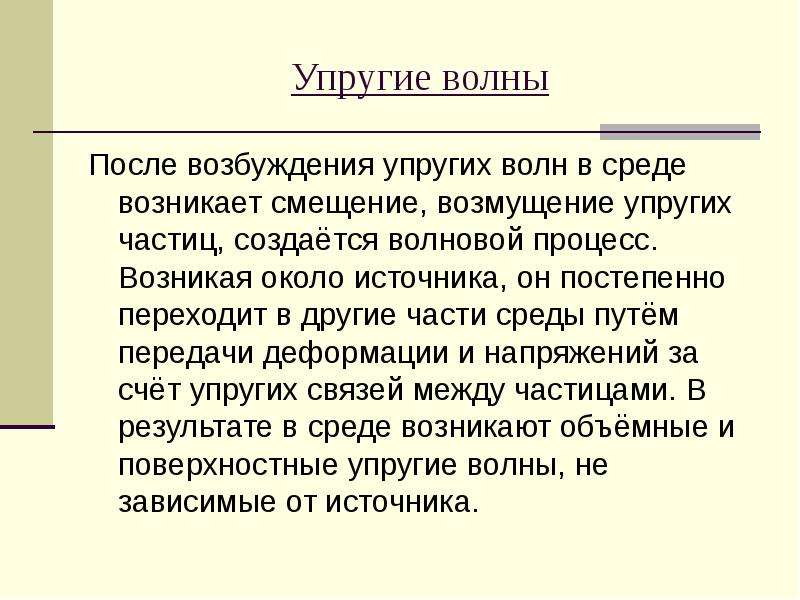

Упругие волны После возбуждения упругих волн в среде возникает смещение, возмущение упругих частиц, создаётся волновой процесс. Возникая около источника, он постепенно переходит в другие части среды путём передачи деформации и напряжений за счёт упругих связей между частицами. В результате в среде возникают объёмные и поверхностные упругие волны, не зависимые от источника.

Слайд 9

Описание слайда:

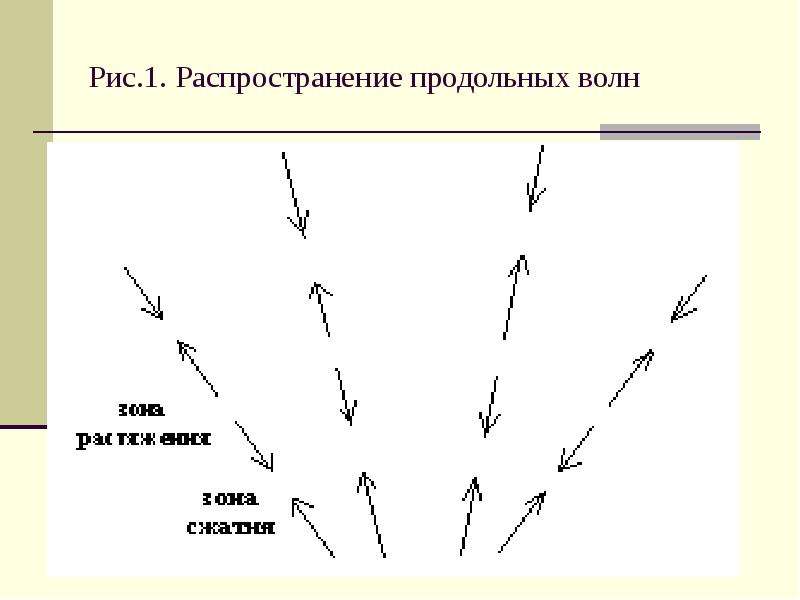

Рис.1. Распространение продольных волн

Слайд 10

Описание слайда:

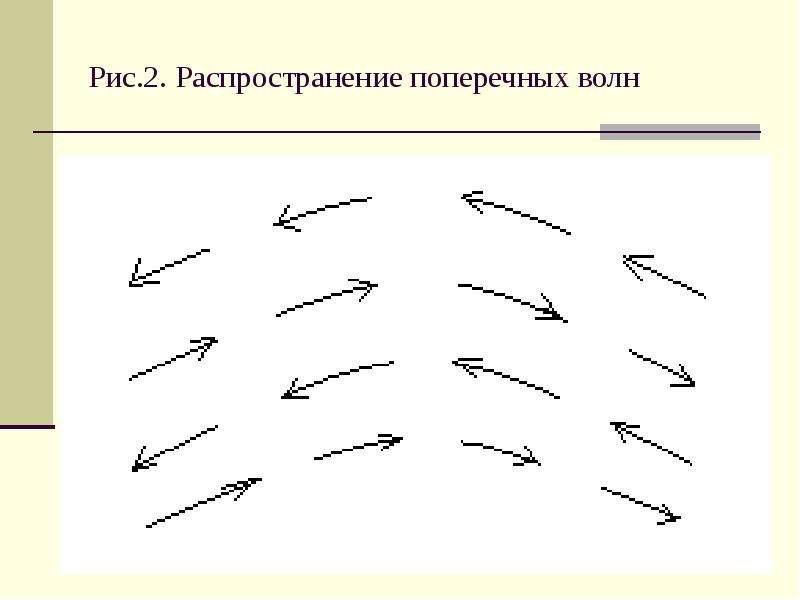

Рис.2. Распространение поперечных волн

Слайд 11

Описание слайда:

В поперечных волнах частицы колеблются в плоскости перпендикулярной распространению, это вызывает деформации формы. В поверхностных волнах частицы колеблются в поверхностном слое горизонтально и перпендикулярно направлению распространения волны. В волнах R частицы движутся перпендикулярно направлению распространения по эллиптической траектории вблизи свободных границ раздела сред с разными скоростями. В волнах L частицы движутся параллельно земной поверхности.

Слайд 12

Описание слайда:

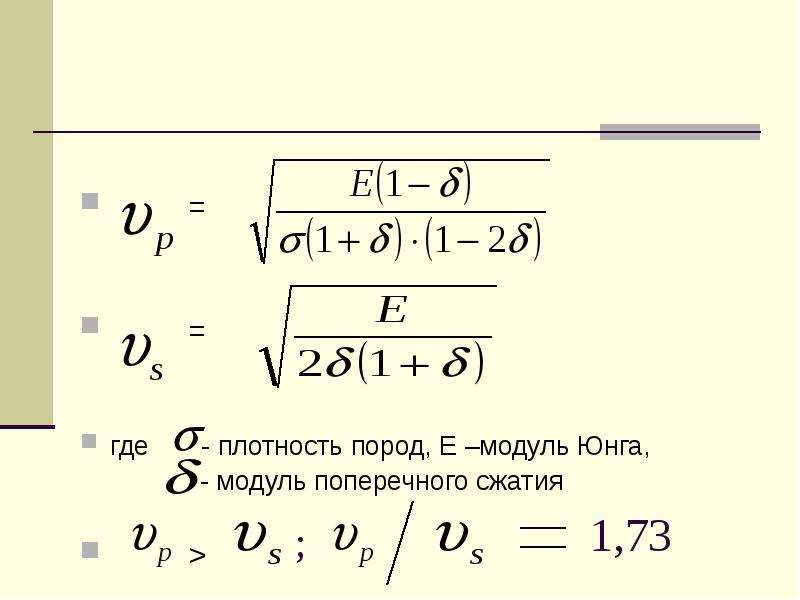

; = = где - плотность пород, Е –модуль Юнга, - модуль поперечного сжатия >

Слайд 13

Описание слайда:

Основы геометрической сейсмики Фронт волны – поверхность, отделяющая область, где частицы колеблются под воздействием упругой волны и невозмущённая область, куда волна ещё не пришла. Сейсмические лучи – это линии, перпендикулярные фронту волны. Вдоль лучей переносится энергия упругой волны, вблизи источника – фронт сферический, дальше от источника – более плоский.

Слайд 14

Описание слайда:

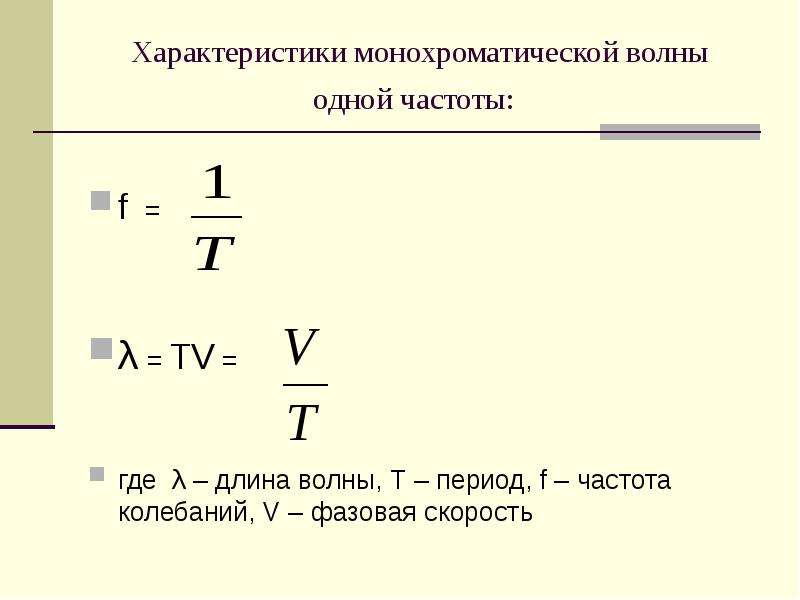

Характеристики монохроматической волны одной частоты: f = λ = ТV = где λ – длина волны, Т – период, f – частота колебаний, V – фазовая скорость

Слайд 15

Описание слайда:

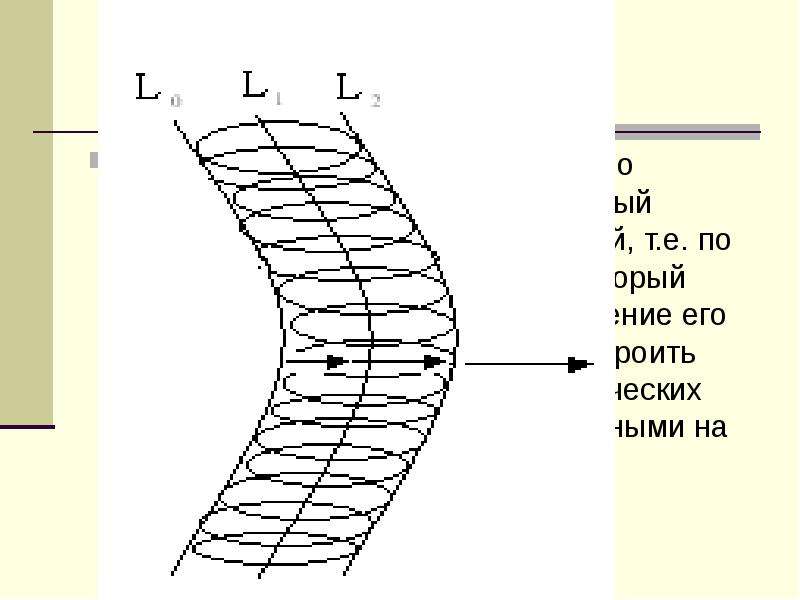

Принцип Гюйгенса Каждую точку фронта волны можно рассматривать как самостоятельный элементарный источник колебаний, т.е. по положению фронта волны в некоторый момент можно определить положение его в любой другой момент, если построить огибающую элементарных сферических фронтов с центрами, расположенными на заданном.

Слайд 16

Описание слайда:

Принцип Ферма Волна распространяется между двумя точками по такому пути, который требует наименьшего времени для её распространения. Следствие этого принципа: прямолинейность распространения волн в изотропной среде, когда скорость постоянна во всех направлениях.

Слайд 17

Описание слайда:

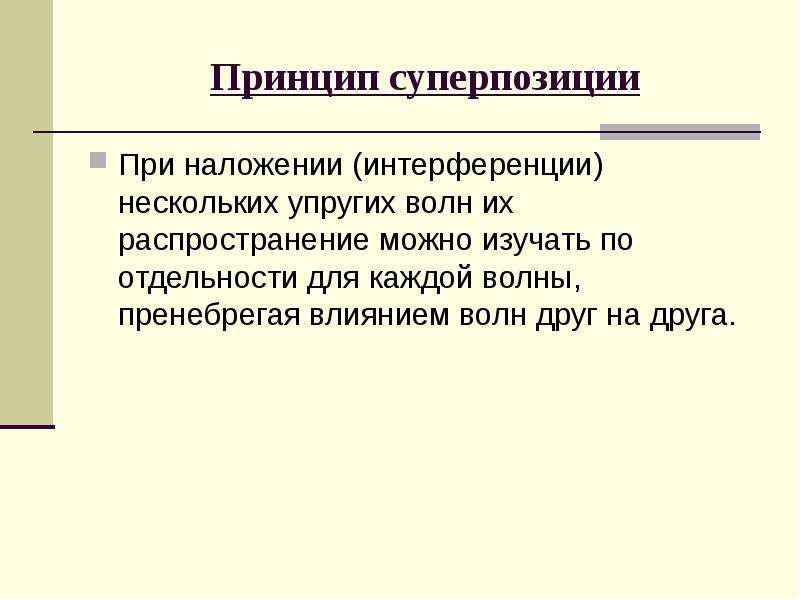

Принцип суперпозиции При наложении (интерференции) нескольких упругих волн их распространение можно изучать по отдельности для каждой волны, пренебрегая влиянием волн друг на друга.

Слайд 18

Описание слайда:

Основной закон геометрической сейсмики Закон преломления - отражения включает в себя следующие положения: Падающие, отражённые и преломлённые лучи лежат в одной плоскости, совпадающей с плоскостью нормальной границы раздела сред с разными скоростями упругих волн.

Слайд 19

Описание слайда:

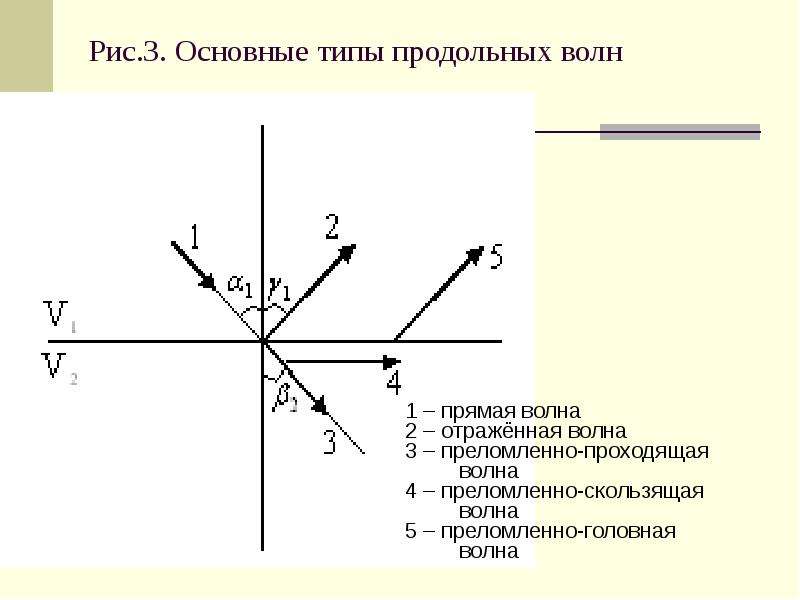

Рис.3. Основные типы продольных волн

Слайд 20

Описание слайда:

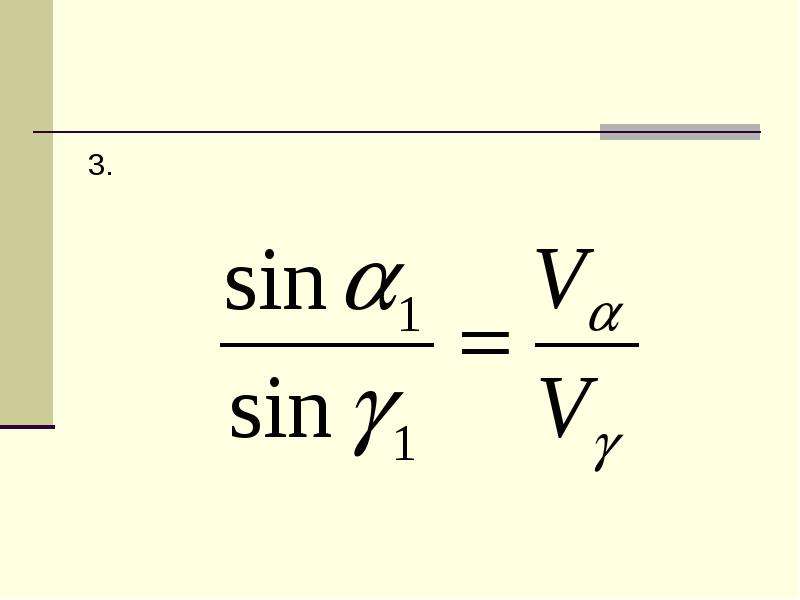

2. Угол падения волны , отсчитываемый от перпендикуляра к границе и её скорость ℓ в среде V связаны с углом преломления и V соотношением

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

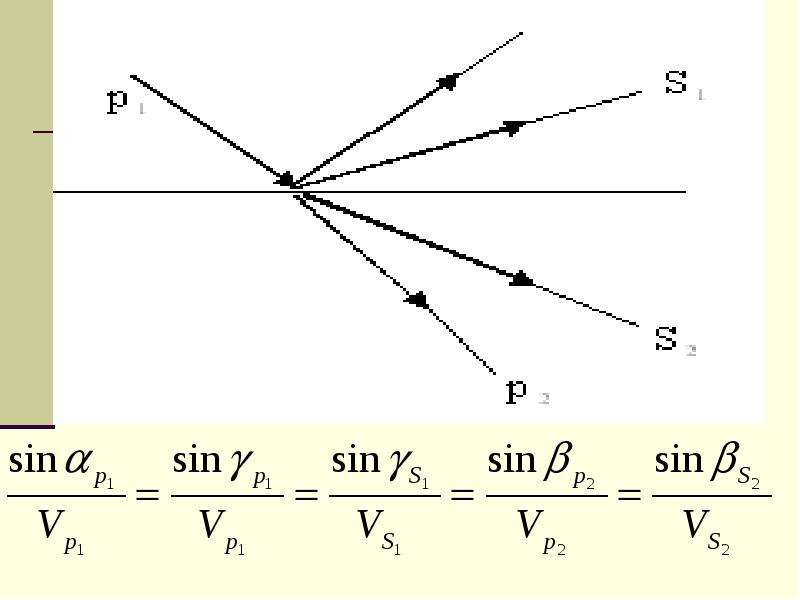

В сейсморазведке к законам геометрической оптики добавляются законы отражения и преломления обменных волн, то есть любая падающая волна, продольная или поперечная, порождает на границе две отражённые и две преломлённые волны, связанные законом Синеллиуса.

Слайд 23

Описание слайда:

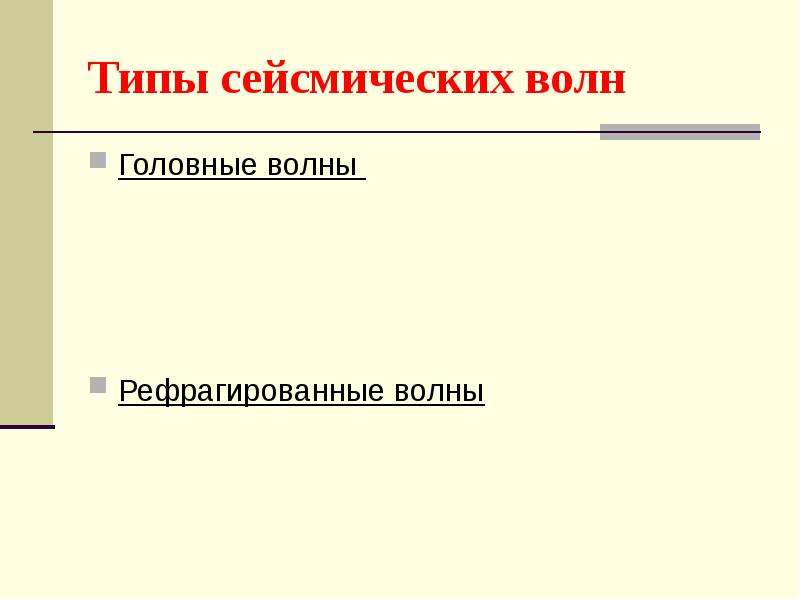

Типы сейсмических волн Головные волны Рефрагированные волны

Слайд 24

Описание слайда:

дифрагированные волны. Волны помехи Индивидуальные волны(однократные) Отражённые волны

Слайд 25

Описание слайда:

Сейсмические среды и границы Однородная изотропная среда – среда, в которой скорость распространения упругой волны в каждой точке не изменяется по величине и по направлению. Однородная анизотропная среда – среда, в которой скорость распространения по разным направлениям различна. Однородно слоистая - скорость постоянна в каждом слое, скачком меняется на границах. Градиентная среда - скорость распространения волн - это непрерывная функция, т.е. скорость постоянно изменяется, чаще с глубиной скорость увеличивается.

Слайд 26

Описание слайда:

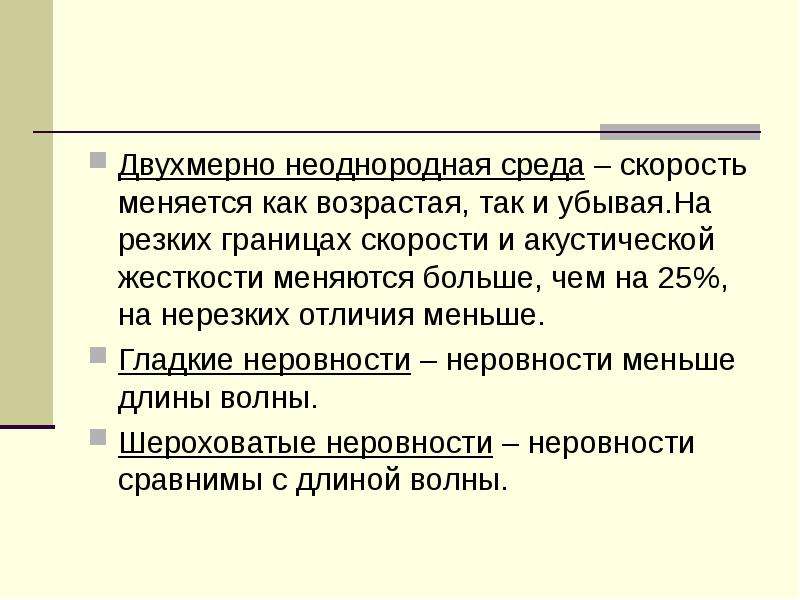

Двухмерно неоднородная среда – скорость меняется как возрастая, так и убывая.На резких границах скорости и акустической жесткости меняются больше, чем на 25%, на нерезких отличия меньше. Гладкие неровности – неровности меньше длины волны. Шероховатые неровности – неровности сравнимы с длиной волны.

Слайд 27

Описание слайда:

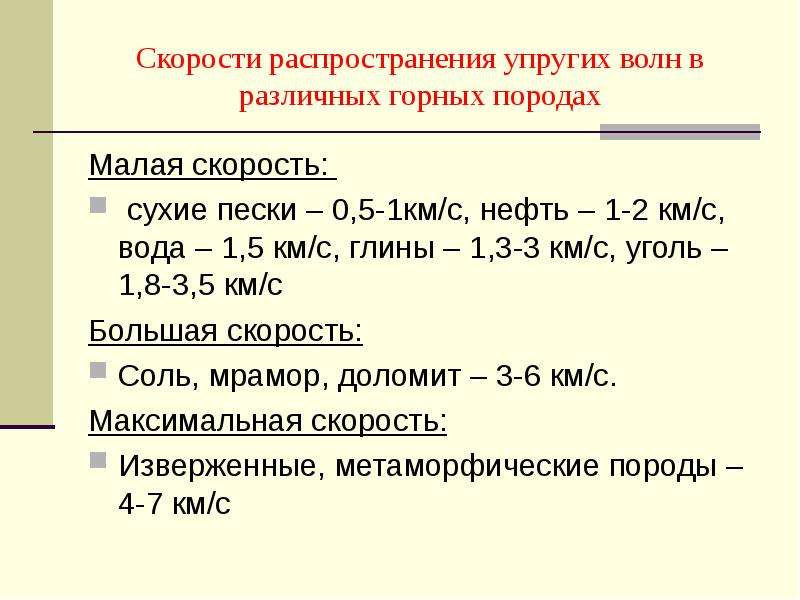

Скорости распространения упругих волн в различных горных породах Малая скорость: сухие пески – 0,5-1км/с, нефть – 1-2 км/с, вода – 1,5 км/с, глины – 1,3-3 км/с, уголь – 1,8-3,5 км/с Большая скорость: Соль, мрамор, доломит – 3-6 км/с. Максимальная скорость: Изверженные, метаморфические породы – 4-7 км/с

Слайд 28

Описание слайда:

Типы скорости в слоистых средах Истинная скорость – скорость волны в малом объеме породы. Пластовая скорость – это средняя скорость распространения упругих волн в каждом пласте изучаемого геологического разреза. Интервальная скорость – это частный случай средней скорости для заданного интервала глубин.

Слайд 29

Описание слайда:

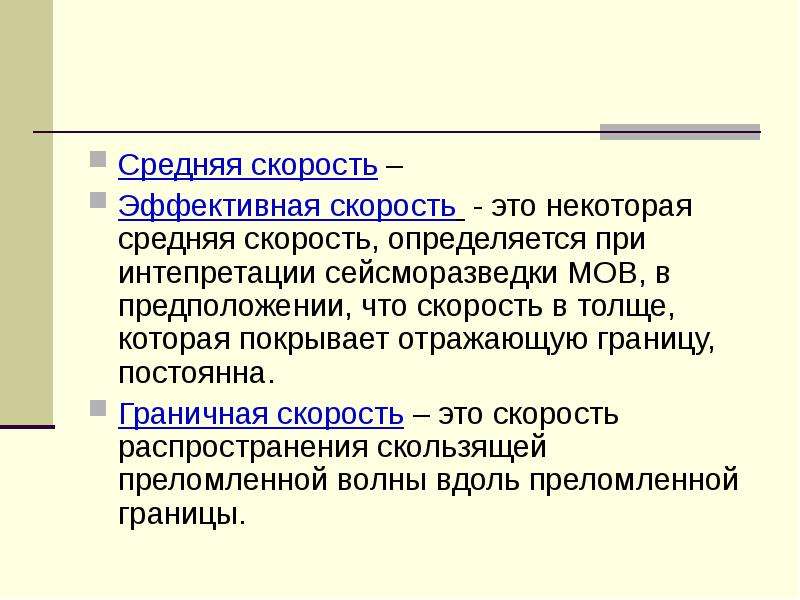

Средняя скорость – Эффективная скорость - это некоторая средняя скорость, определяется при интепретации сейсморазведки МОВ, в предположении, что скорость в толще, которая покрывает отражающую границу, постоянна. Граничная скорость – это скорость распространения скользящей преломленной волны вдоль преломленной границы.

Слайд 30

Описание слайда:

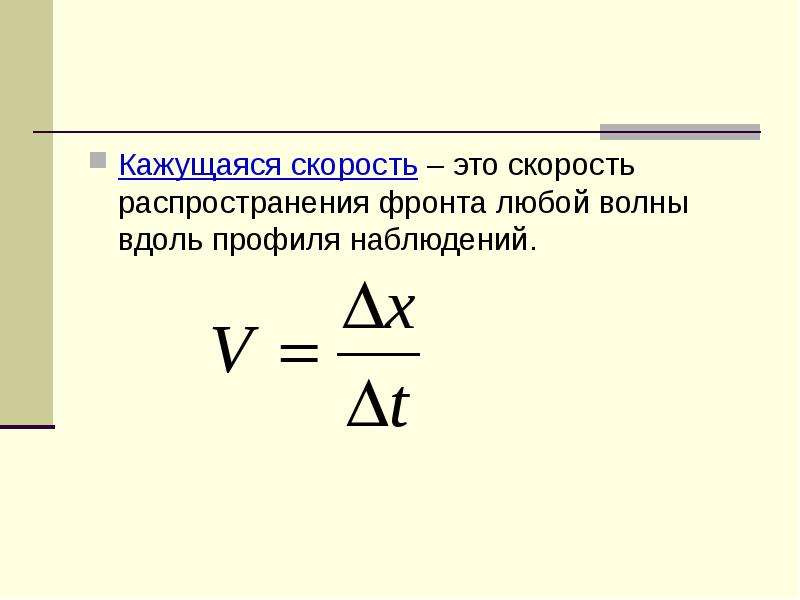

Кажущаяся скорость – это скорость распространения фронта любой волны вдоль профиля наблюдений.

Слайд 31

Описание слайда:

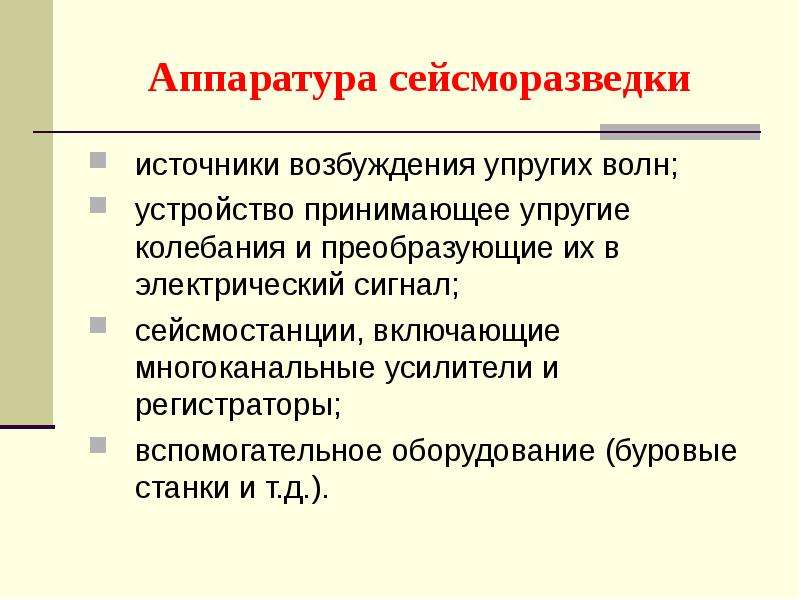

Аппаратура сейсморазведки источники возбуждения упругих волн; устройство принимающее упругие колебания и преобразующие их в электрический сигнал; сейсмостанции, включающие многоканальные усилители и регистраторы; вспомогательное оборудование (буровые станки и т.д.).

Слайд 32

Описание слайда:

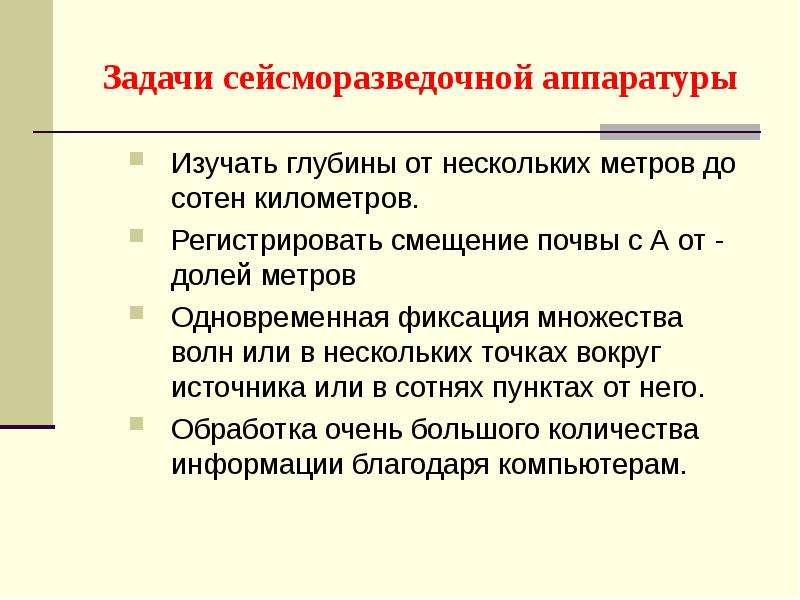

Задачи сейсморазведочной аппаратуры Изучать глубины от нескольких метров до сотен километров. Регистрировать смещение почвы с A от - долей метров Одновременная фиксация множества волн или в нескольких точках вокруг источника или в сотнях пунктах от него. Обработка очень большого количества информации благодаря компьютерам.
