Слайд 1

Описание слайда:

Система команд ВМ80

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

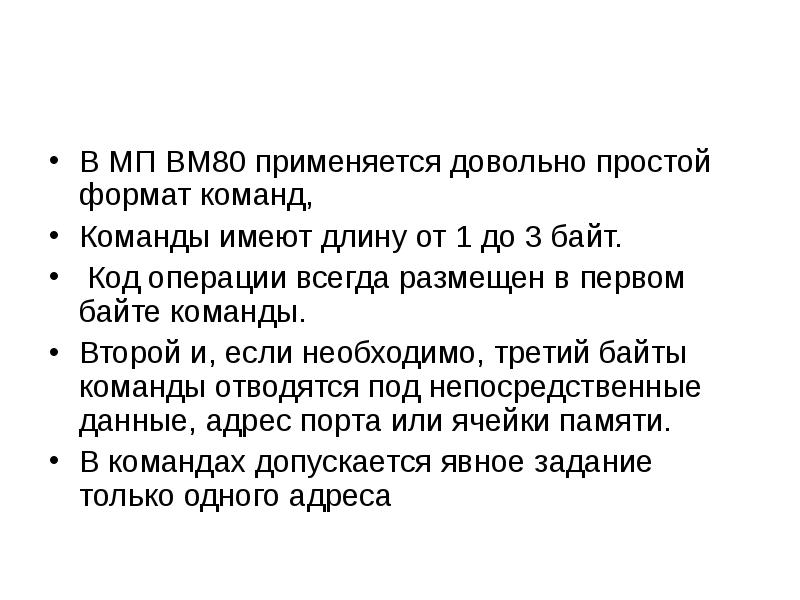

В МП ВМ80 применяется довольно простой формат команд, Команды имеют длину от 1 до 3 байт. Код операции всегда размещен в первом байте команды. Второй и, если необходимо, третий байты команды отводятся под непосредственные данные, адрес порта или ячейки памяти. В командах допускается явное задание только одного адреса

Слайд 4

Описание слайда:

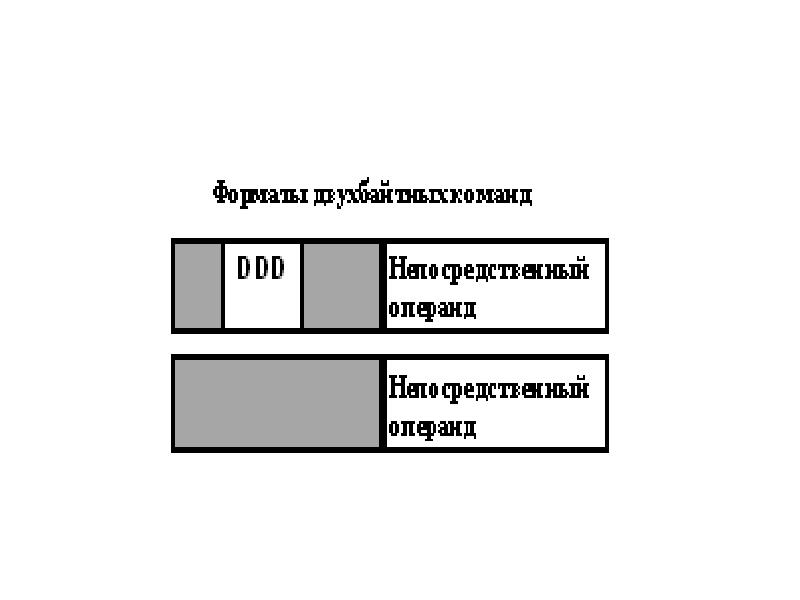

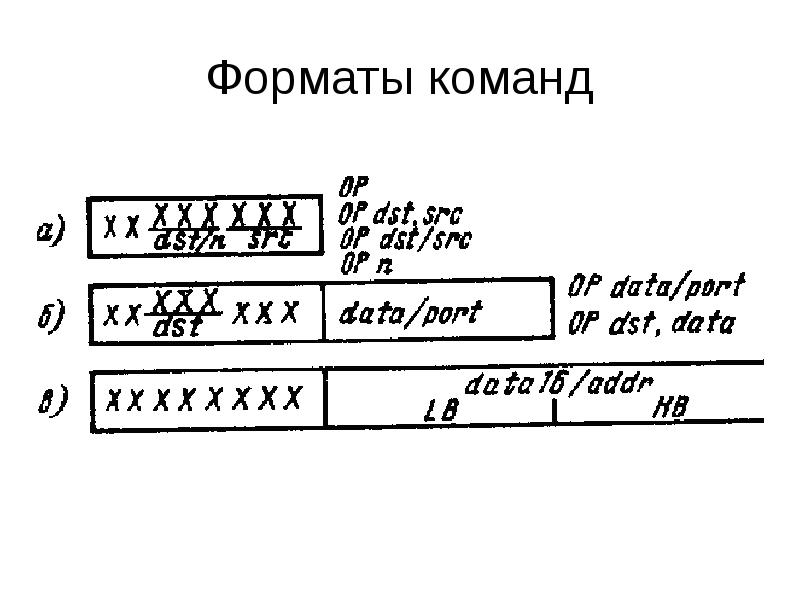

Форматы команд

Слайд 5

Описание слайда:

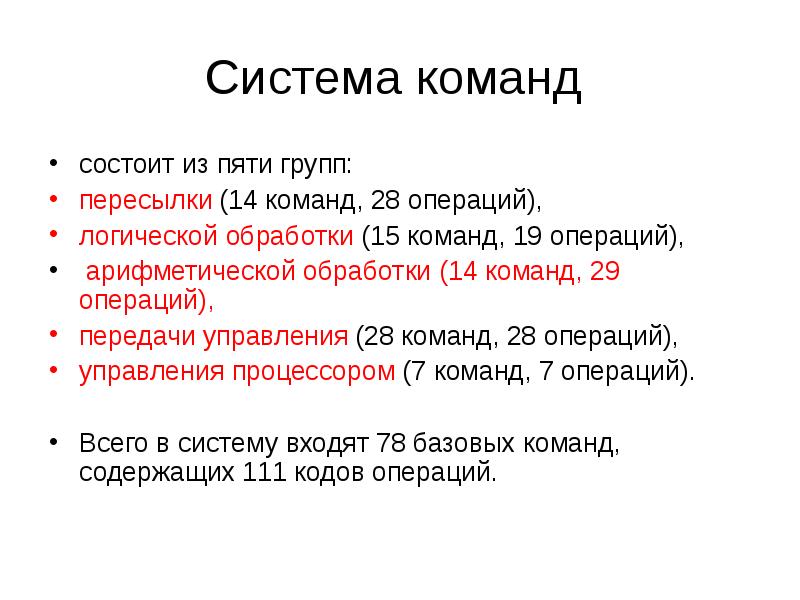

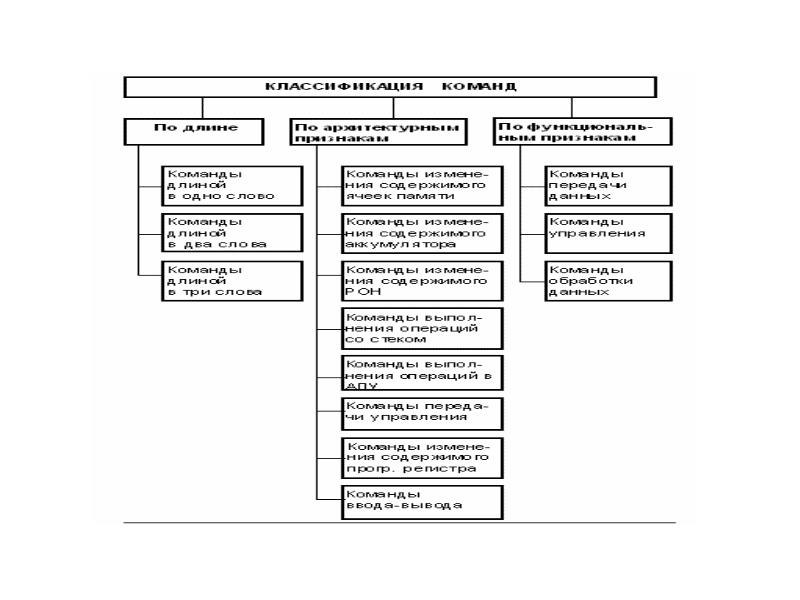

Система команд состоит из пяти групп: пересылки (14 команд, 28 операций), логической обработки (15 команд, 19 операций), арифметической обработки (14 команд, 29 операций), передачи управления (28 команд, 28 операций), управления процессором (7 команд, 7 операций). Всего в систему входят 78 базовых команд, содержащих 111 кодов операций.

Слайд 6

Описание слайда:

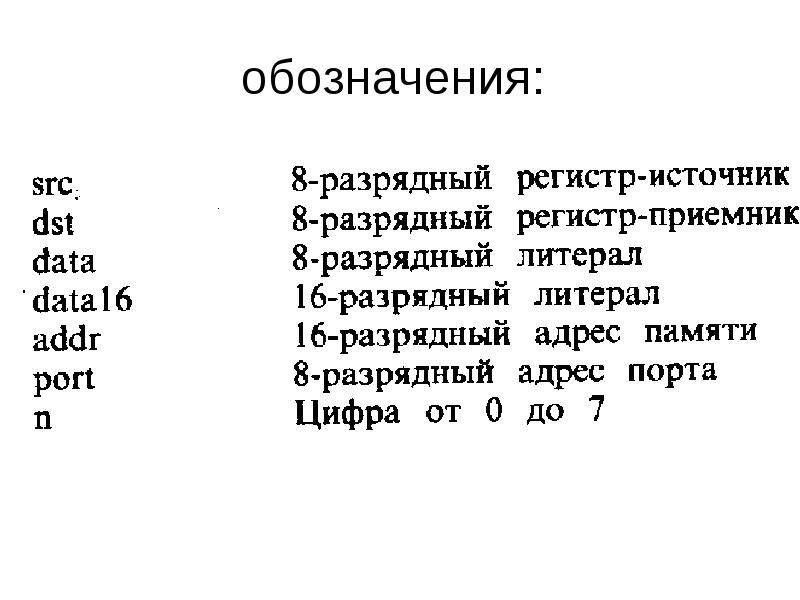

обозначения:

Слайд 7

Описание слайда:

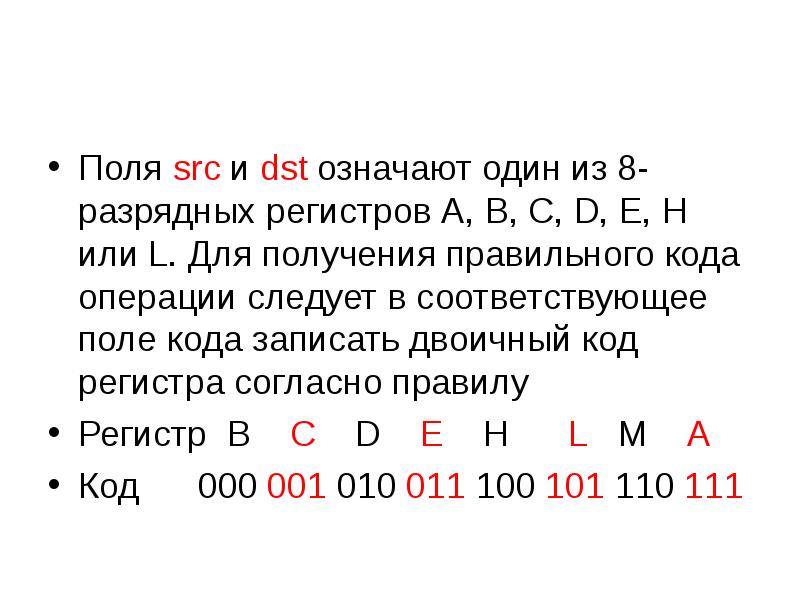

Поля src и dst означают один из 8-разрядных регистров А, В, С, D, Е, Н или L. Для получения правильного кода операции следует в соответствующее поле кода записать двоичный код регистра согласно правилу Регистр В С D Е Н L М A Код 000 001 010 011 100 101 110 111

Слайд 8

Описание слайда:

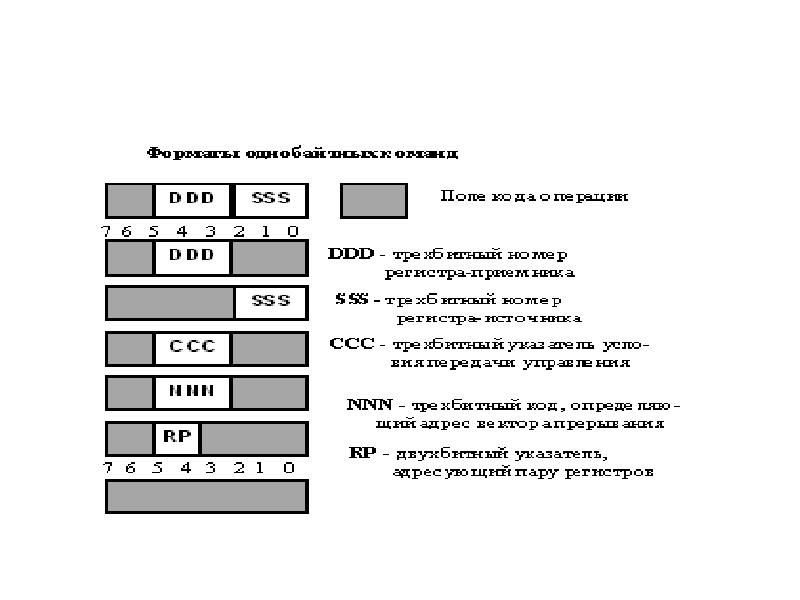

Код 110 является признаком косвенной адресации к памяти с помощью 16-разрядного адреса, размещенного в регистрах Н и L. В зависимости от расположения этого кода в команде, обращение к соответствующей ячейке памяти производится или за операндом, или для записи результатов операции.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

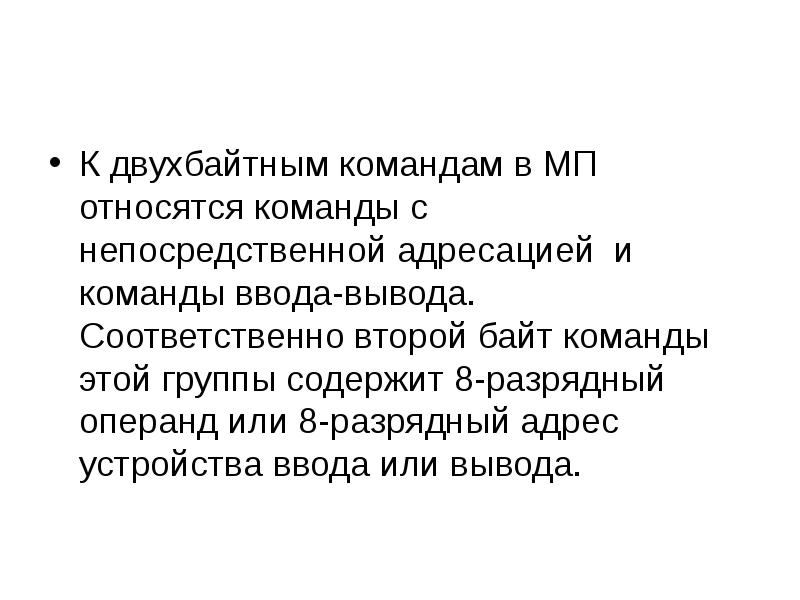

К двухбайтным командам в МП относятся команды с непосредственной адресацией и команды ввода-вывода. Соответственно второй байт команды этой группы содержит 8-разрядный операнд или 8-разрядный адрес устройства ввода или вывода.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

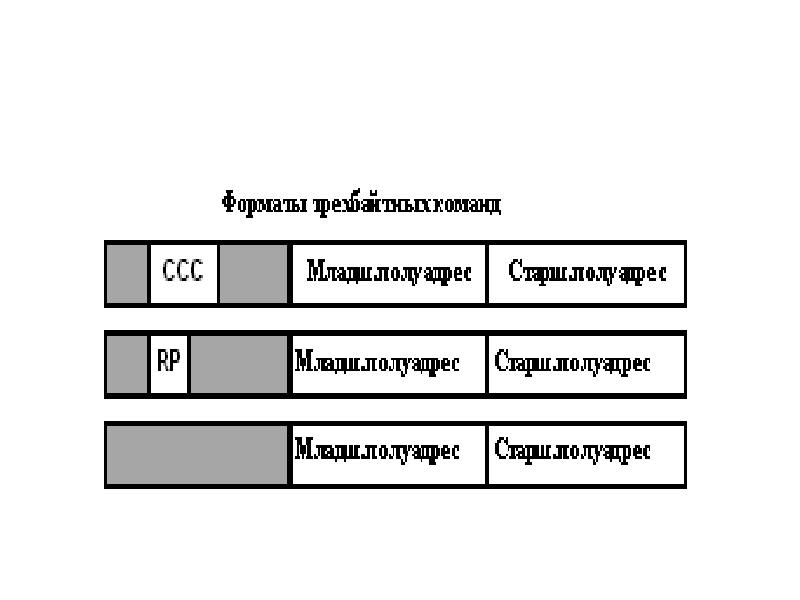

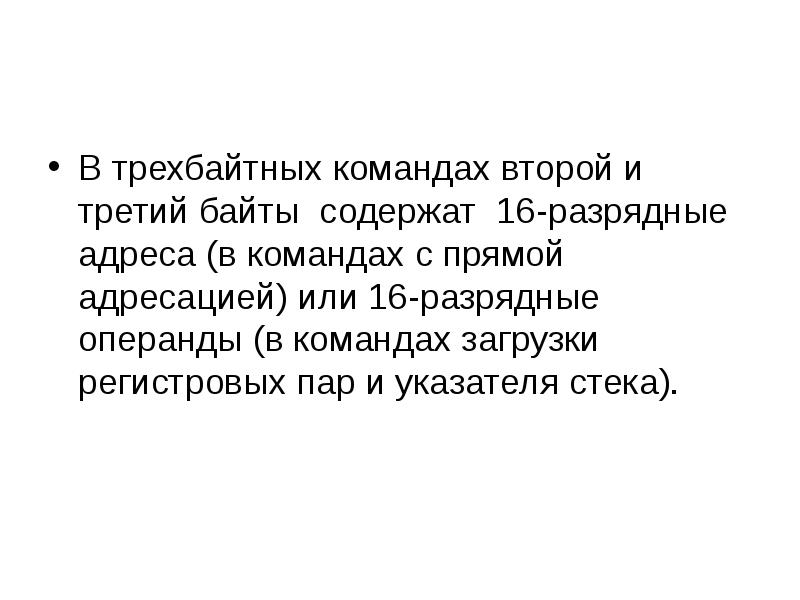

В трехбайтных командах второй и третий байты содержат 16-разрядные адреса (в командах с прямой адресацией) или 16-разрядные операнды (в командах загрузки регистровых пар и указателя стека).

Слайд 14

Описание слайда:

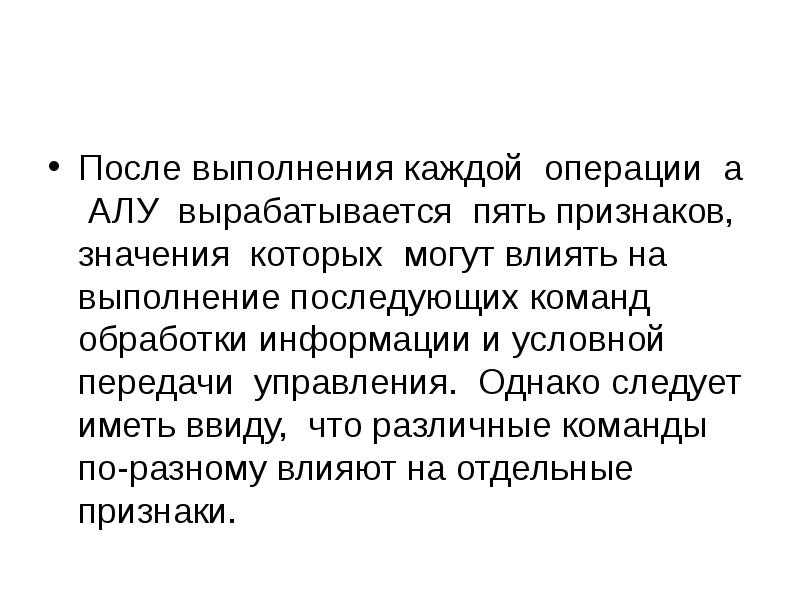

После выполнения каждой операции а АЛУ вырабатывается пять признаков, значения которых могут влиять на выполнение последующих команд обработки информации и условной передачи управления. Однако следует иметь ввиду, что различные команды по-разному влияют на отдельные признаки.

Слайд 15

Описание слайда:

Признаки выполнения операции Cy - признак(_флажок) переноса Z - признак нуля М - признак знака Р - признак паритета Аy – признак промежуточного переноса

Слайд 16

Описание слайда:

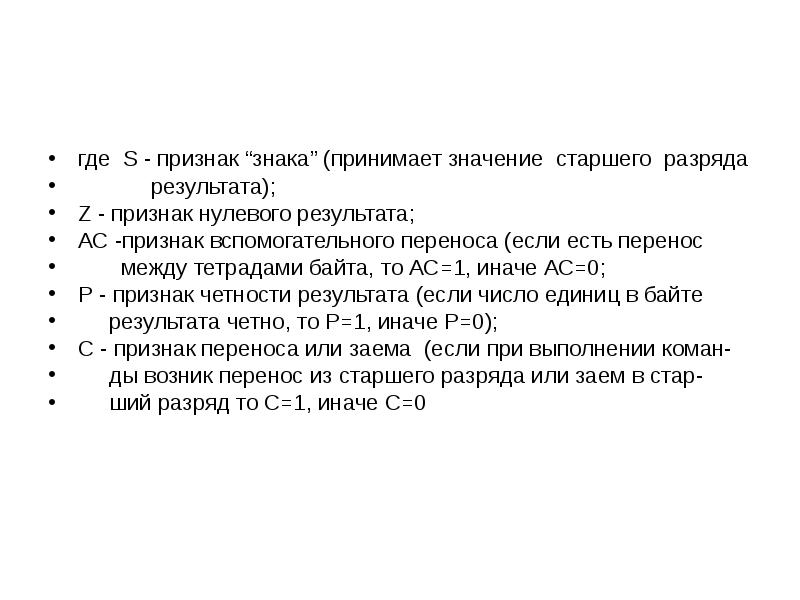

где S - признак “знака” (принимает значение старшего разряда результата); Z - признак нулевого результата; АС -признак вспомогательного переноса (если есть перенос между тетрадами байта, то АС=1, иначе АС=0; Р - признак четности результата (если число единиц в байте результата четно, то Р=1, иначе Р=0); С - признак переноса или заема (если при выполнении коман- ды возник перенос из старшего разряда или заем в стар- ший разряд то С=1, иначе С=0

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Команды пересылки

Слайд 19

Описание слайда:

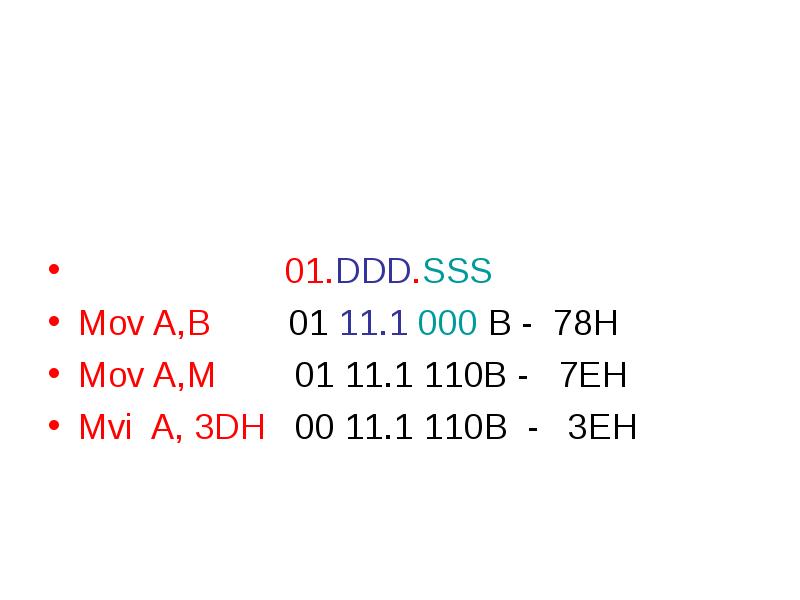

01.DDD.SSS Mov A,B 01 11.1 000 B - 78H Mov A,M 01 11.1 110B - 7EH Mvi A, 3DH 00 11.1 110B - 3EH

Слайд 20

Описание слайда:

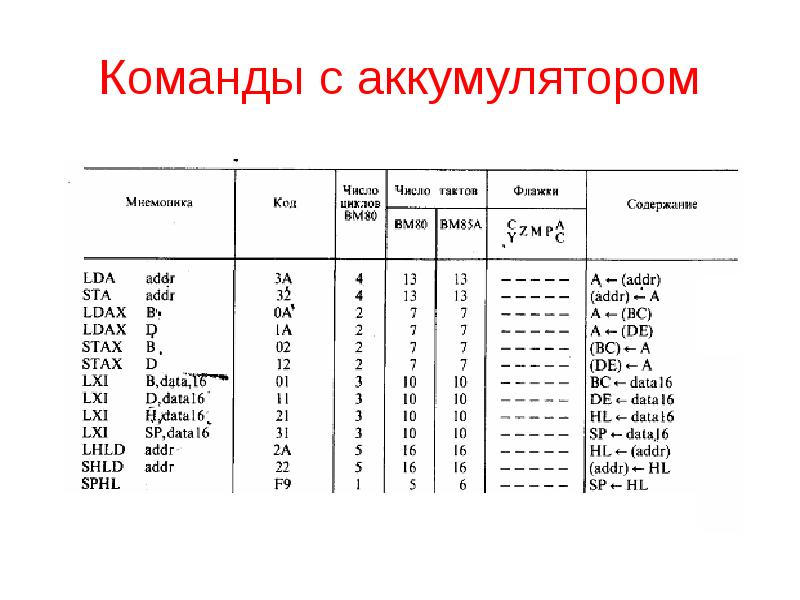

Команды с аккумулятором

Слайд 21

Описание слайда:

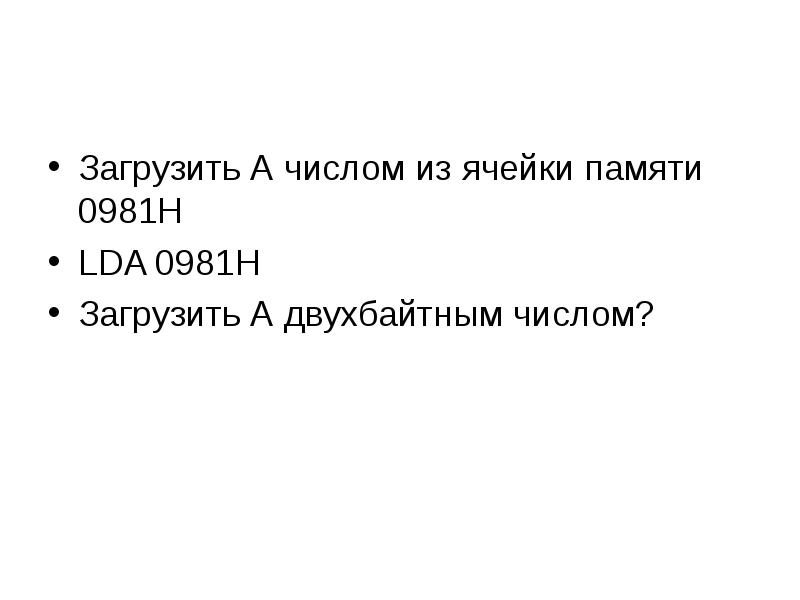

Загрузить А числом из ячейки памяти 0981Н LDA 0981H Загрузить А двухбайтным числом?

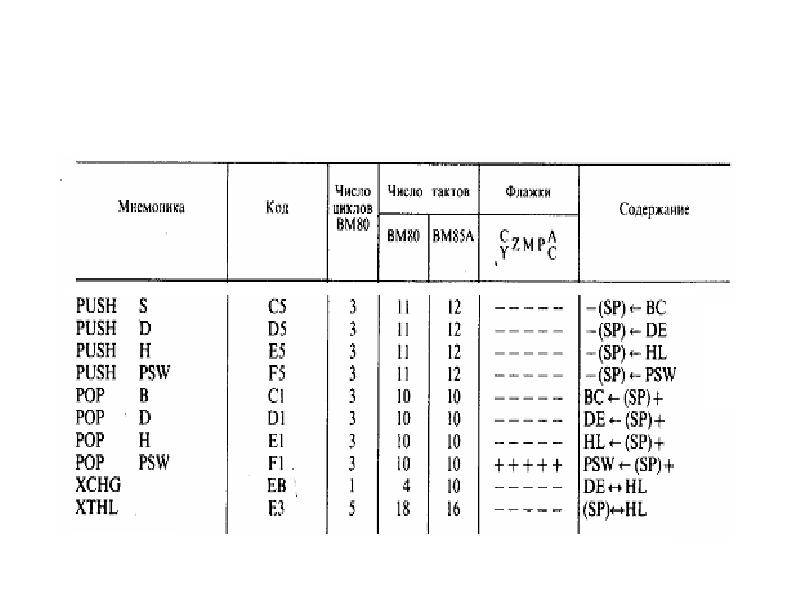

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

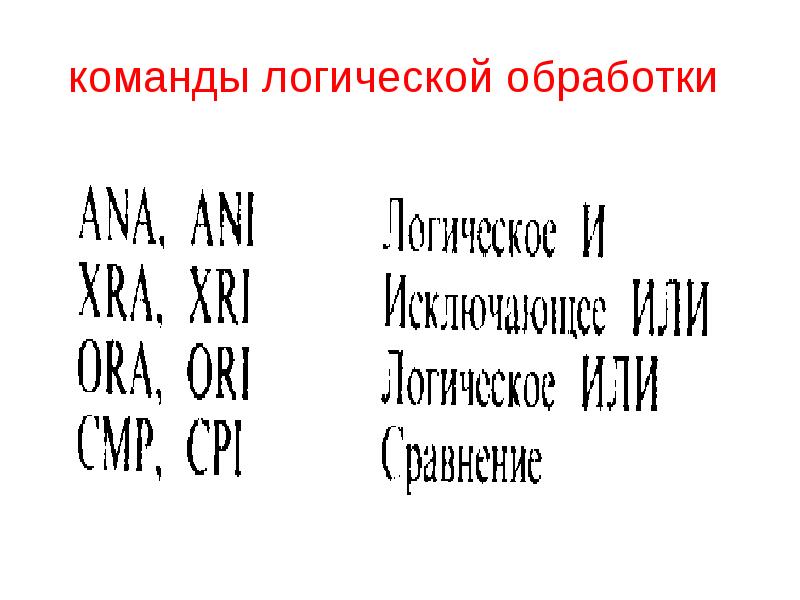

команды логической обработки

Слайд 24

Описание слайда:

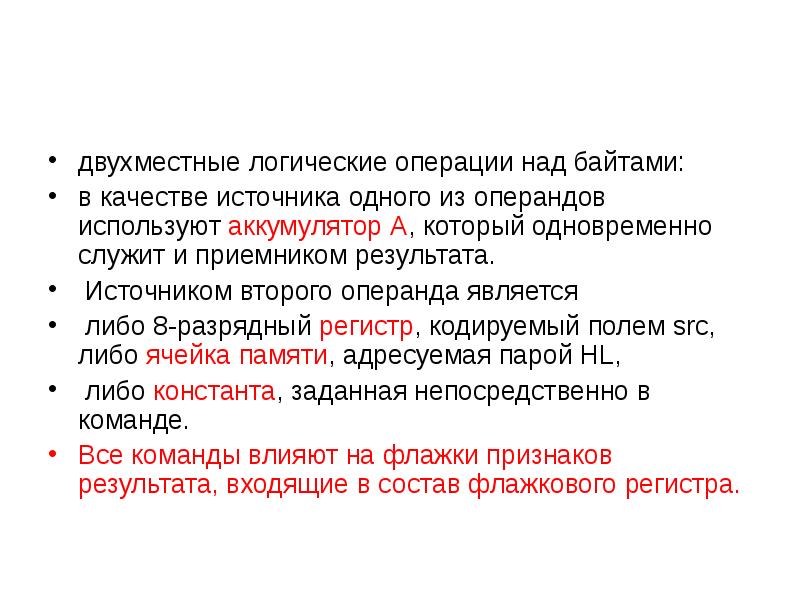

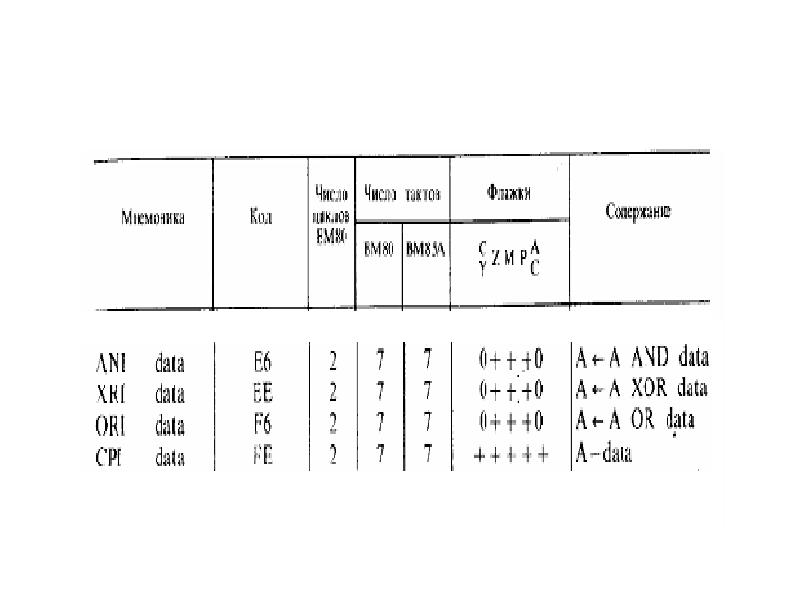

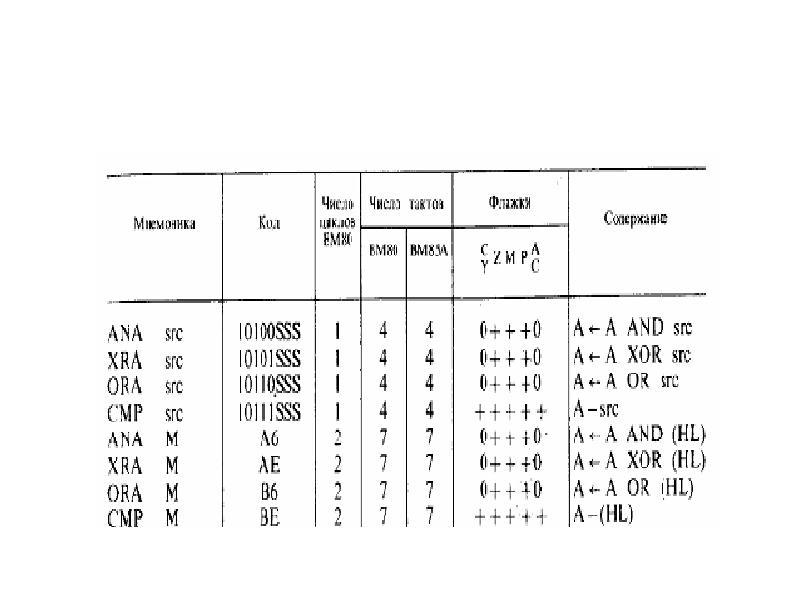

двухместные логические операции над байтами: в качестве источника одного из операндов используют аккумулятор А, который одновременно служит и приемником результата. Источником второго операнда является либо 8-разрядный регистр, кодируемый полем src, либо ячейка памяти, адресуемая парой HL, либо константа, заданная непосредственно в команде. Все команды влияют на флажки признаков результата, входящие в состав флажкового регистра.

Слайд 25

Описание слайда:

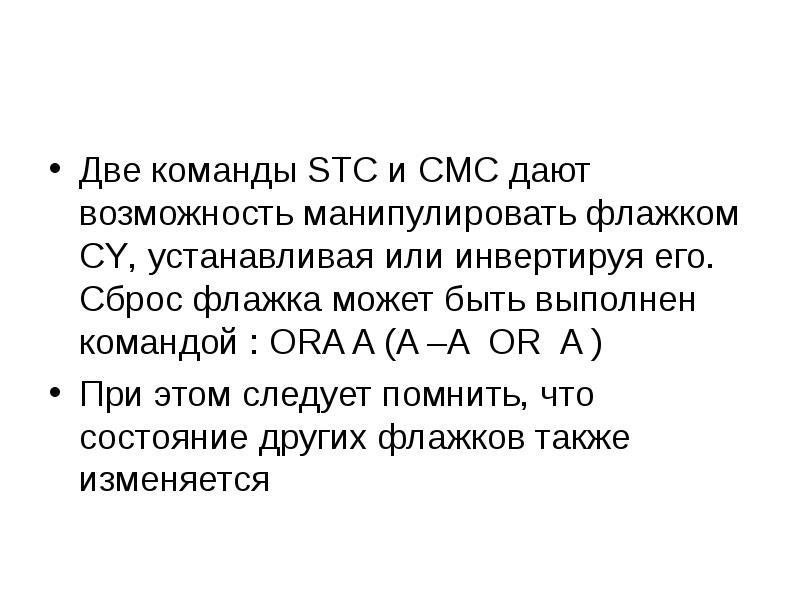

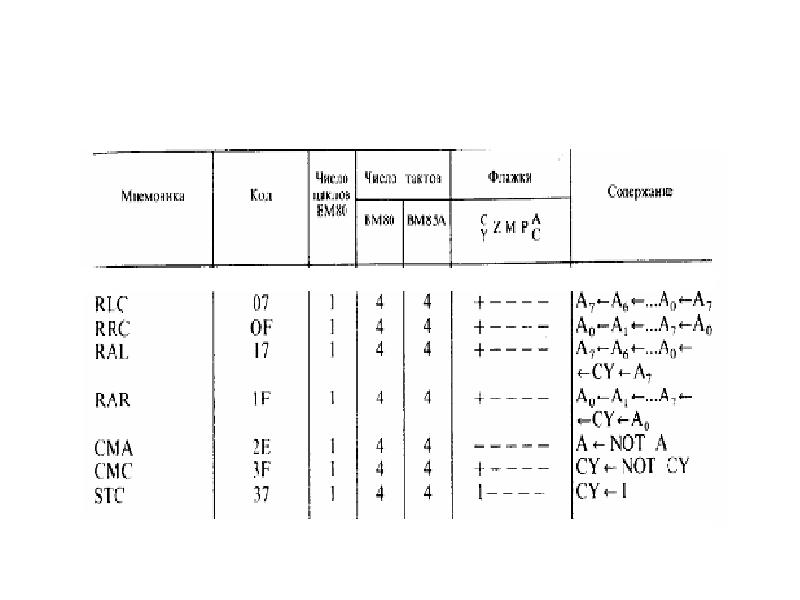

Две команды STC и CMC дают возможность манипулировать флажком CY, устанавливая или инвертируя его. Сброс флажка может быть выполнен командой : ORA A (A –A OR A ) При этом следует помнить, что состояние других флажков также изменяется

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

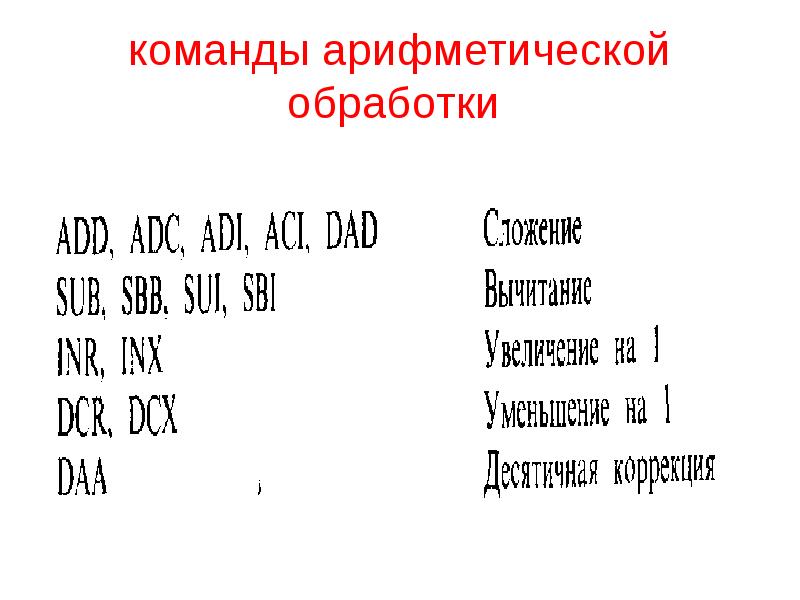

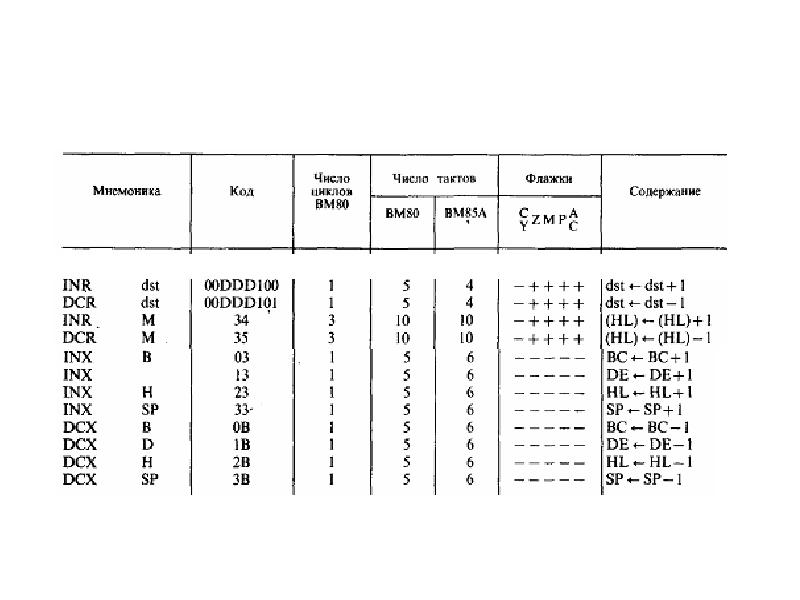

команды арифметической обработки

Слайд 30

Описание слайда:

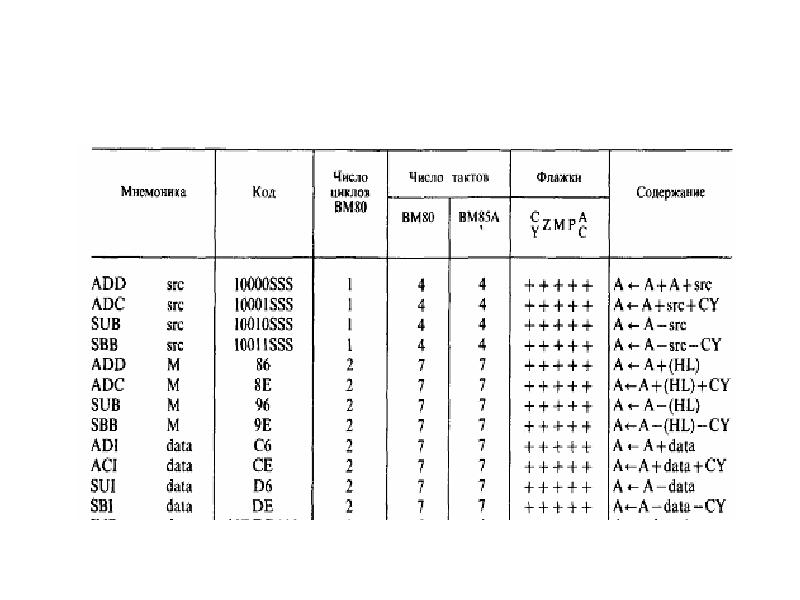

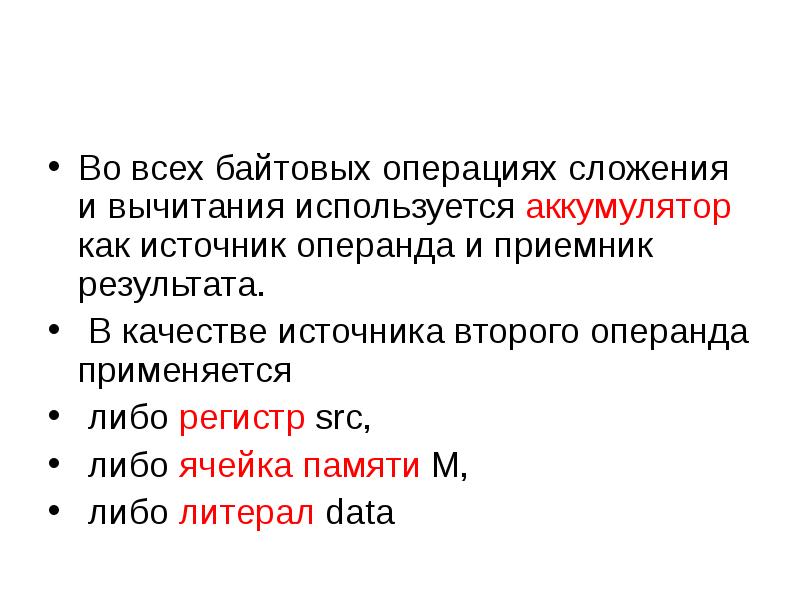

Во всех байтовых операциях сложения и вычитания используется аккумулятор как источник операнда и приемник результата. В качестве источника второго операнда применяется либо регистр src, либо ячейка памяти М, либо литерал data

Слайд 31

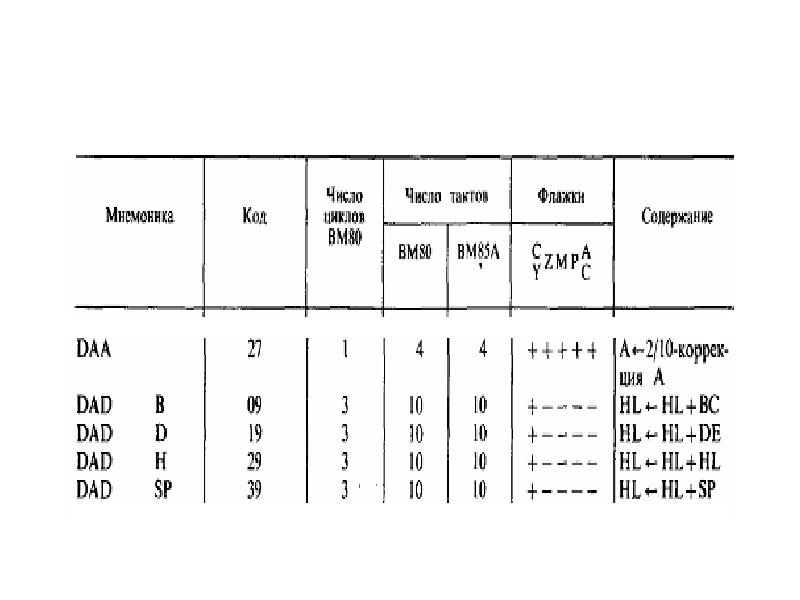

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

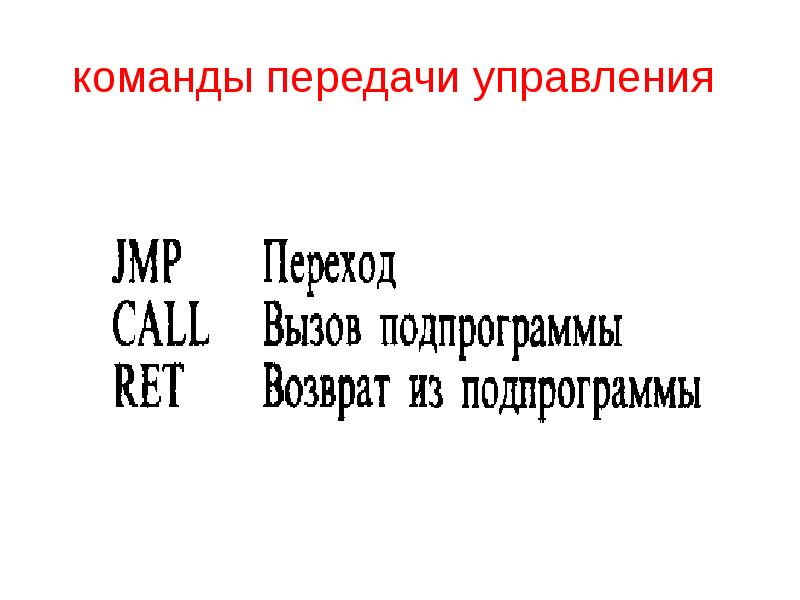

команды передачи управления

Слайд 35

Описание слайда:

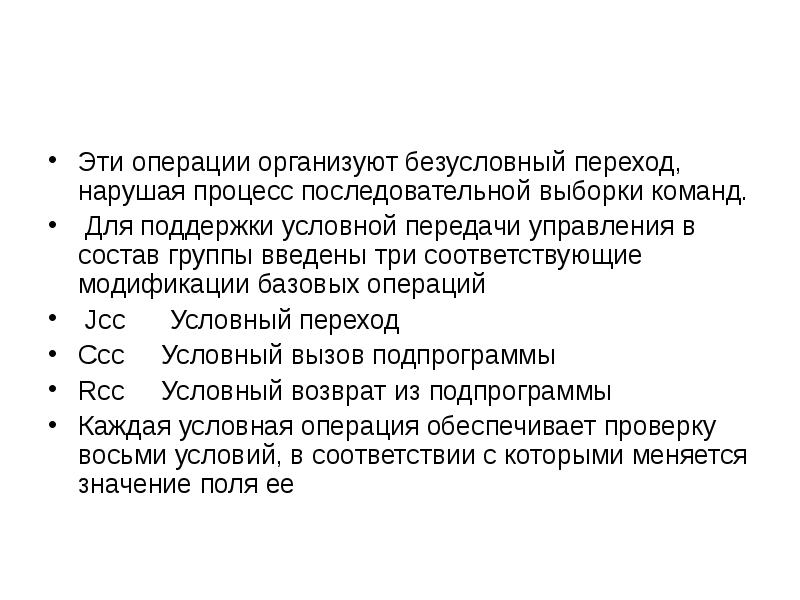

Эти операции организуют безусловный переход, нарушая процесс последовательной выборки команд. Для поддержки условной передачи управления в состав группы введены три соответствующие модификации базовых операций Jcc Условный переход Ссс Условный вызов подпрограммы Rcc Условный возврат из подпрограммы Каждая условная операция обеспечивает проверку восьми условий, в соответствии с которыми меняется значение поля ее

Слайд 36

Описание слайда:

. Мнемоника поля

Слайд 37

Описание слайда:

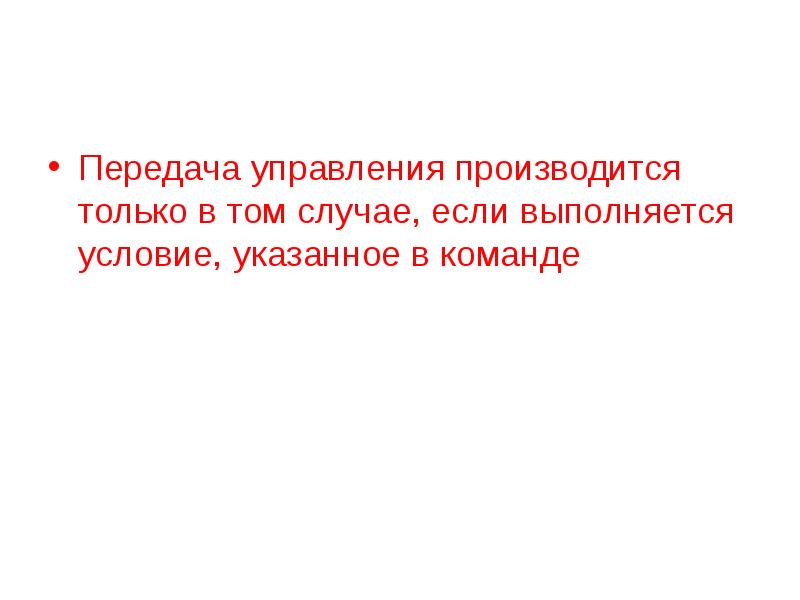

Передача управления производится только в том случае, если выполняется условие, указанное в команде

Слайд 38

Описание слайда:

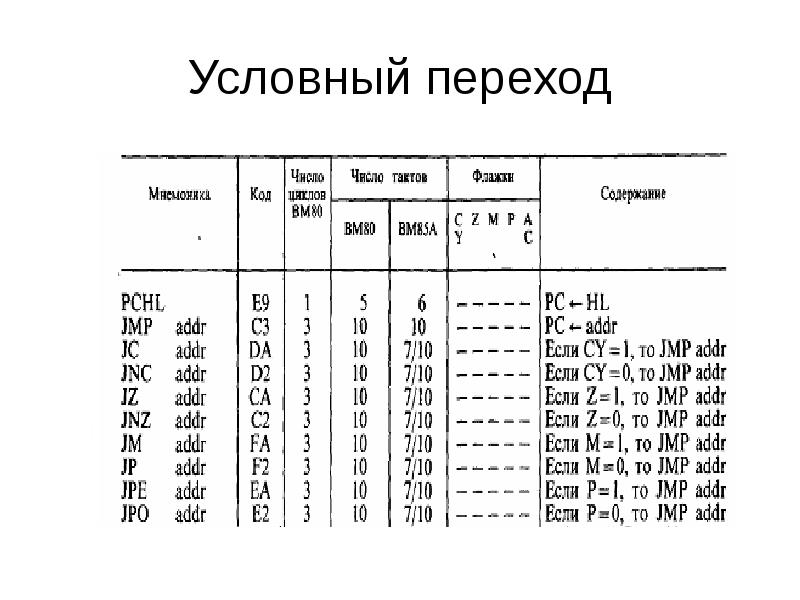

Условный переход

Слайд 39

Описание слайда:

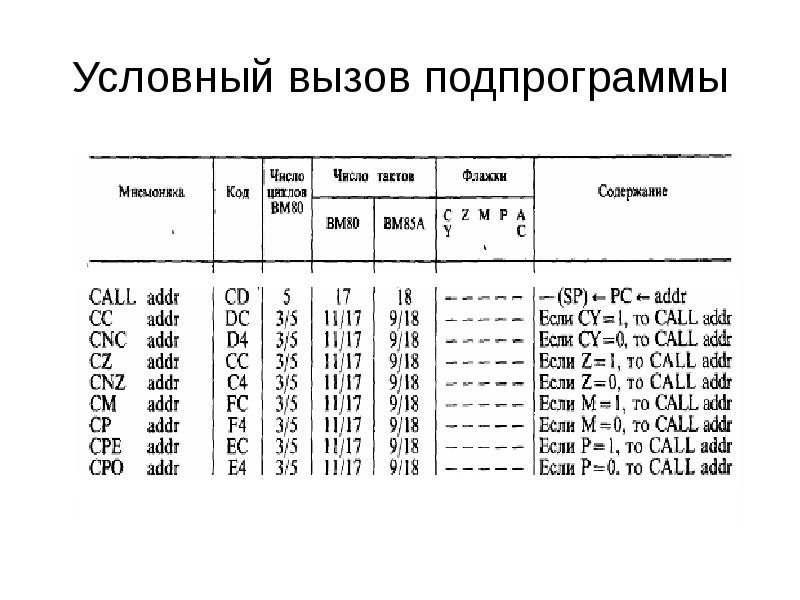

Условный вызов подпрограммы

Слайд 40

Описание слайда:

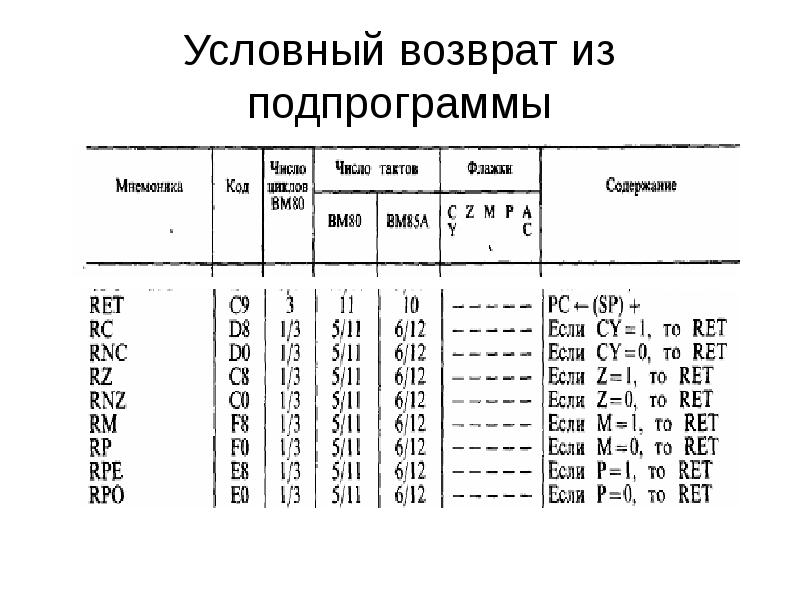

Условный возврат из подпрограммы

Слайд 41

Описание слайда:

Команды управления процессором

Слайд 42

Описание слайда:

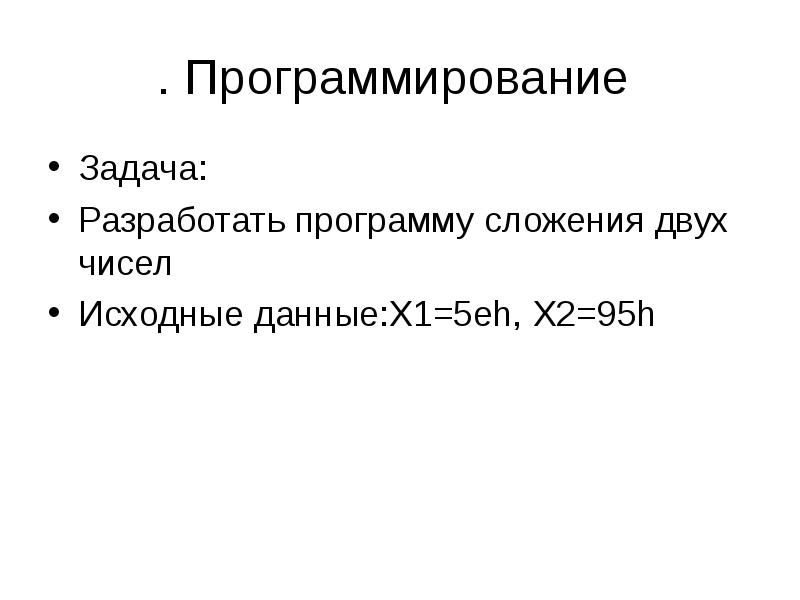

. Программирование Задача: Разработать программу сложения двух чисел Исходные данные:Х1=5еh, X2=95h

Слайд 43

Описание слайда:

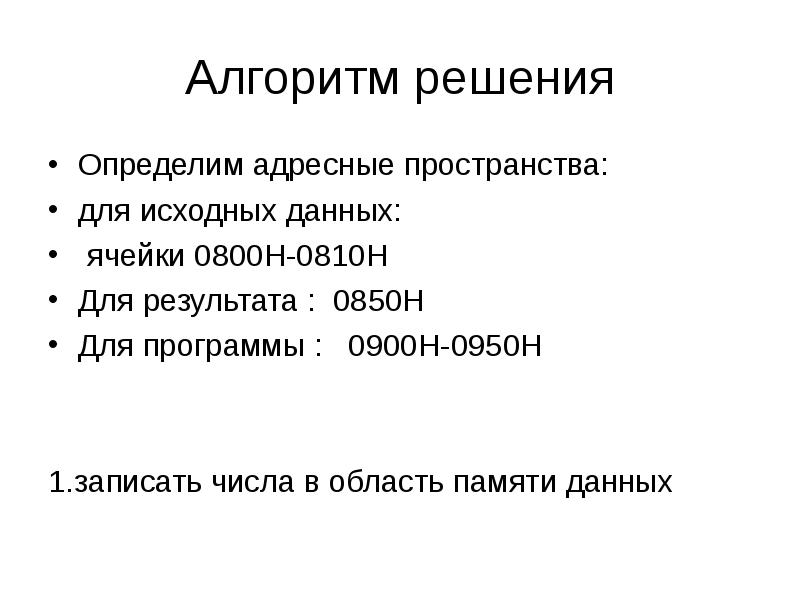

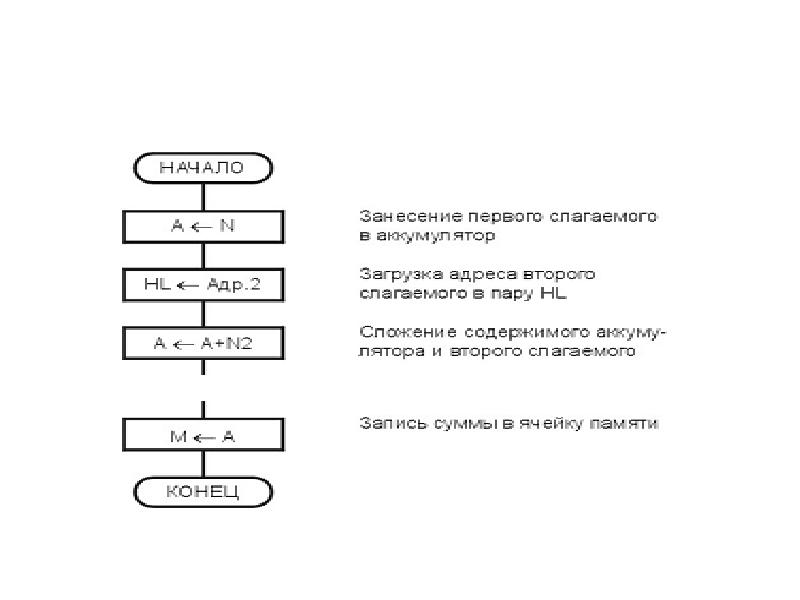

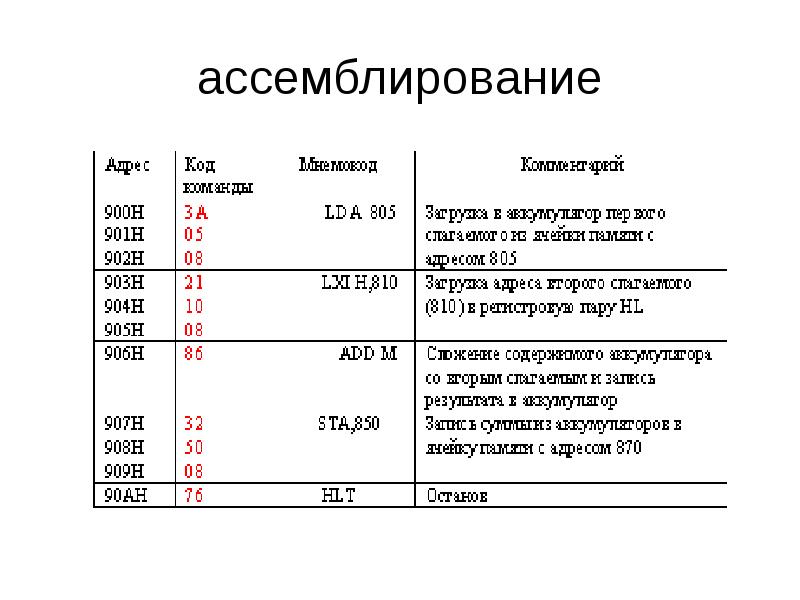

Алгоритм решения Определим адресные пространства: для исходных данных: ячейки 0800Н-0810Н Для результата : 0850Н Для программы : 0900Н-0950Н 1.записать числа в область памяти данных
