Слайд 1


Система охлаждения. Элементы, обеспечивающие поддержание теплового режима. Обоснование выбора типа системы охлаждения.
Описание слайда:
Система охлаждения. Элементы, обеспечивающие поддержание теплового режима. Обоснование выбора типа системы охлаждения.

Слайд 2

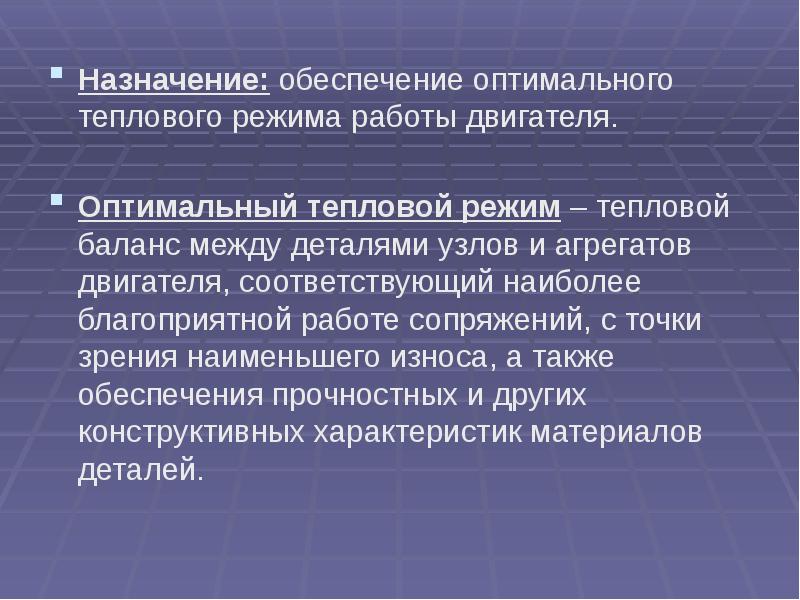

Назначение: обеспечение оптимального теплового режима работы двигателя. Оптимальный тепловой режим – тепловой баланс между деталями узлов и агрегатов...
Описание слайда:
Назначение: обеспечение оптимального теплового режима работы двигателя. Оптимальный тепловой режим – тепловой баланс между деталями узлов и агрегатов двигателя, соответствующий наиболее благоприятной работе сопряжений, с точки зрения наименьшего износа, а также обеспечения прочностных и других конструктивных характеристик материалов деталей.

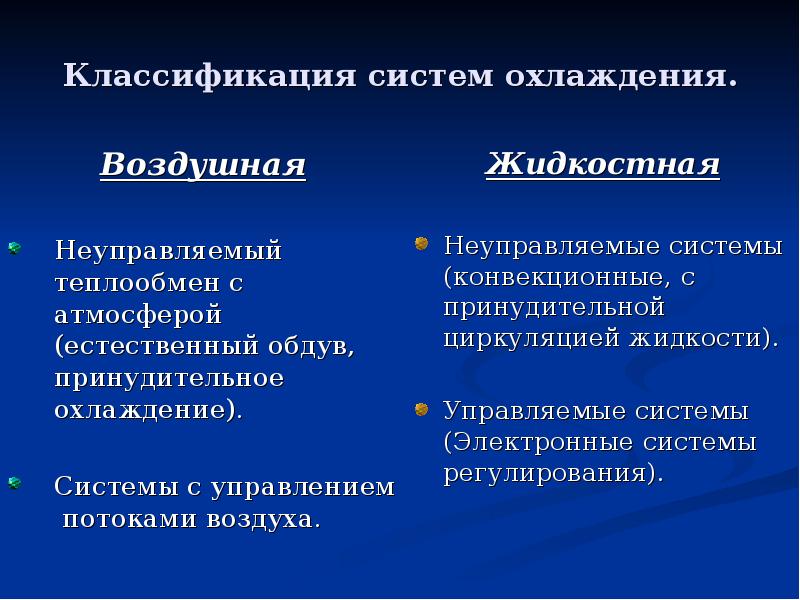

Слайд 3


Классификация систем охлаждения. Воздушная Неуправляемый теплообмен с атмосферой (естественный обдув, принудительное охлаждение). Системы с...
Описание слайда:
Классификация систем охлаждения. Воздушная Неуправляемый теплообмен с атмосферой (естественный обдув, принудительное охлаждение). Системы с управлением потоками воздуха.

Слайд 4

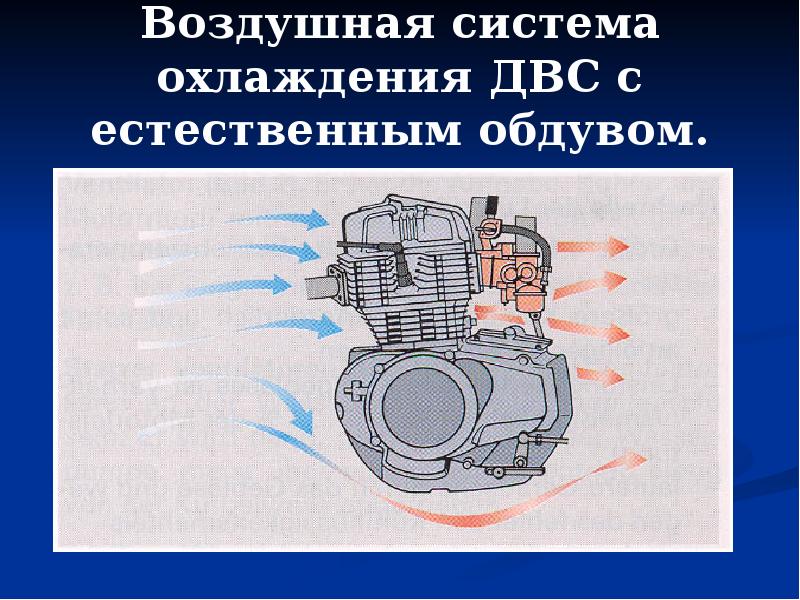

Воздушная система охлаждения ДВС с естественным обдувом.
Описание слайда:
Воздушная система охлаждения ДВС с естественным обдувом.

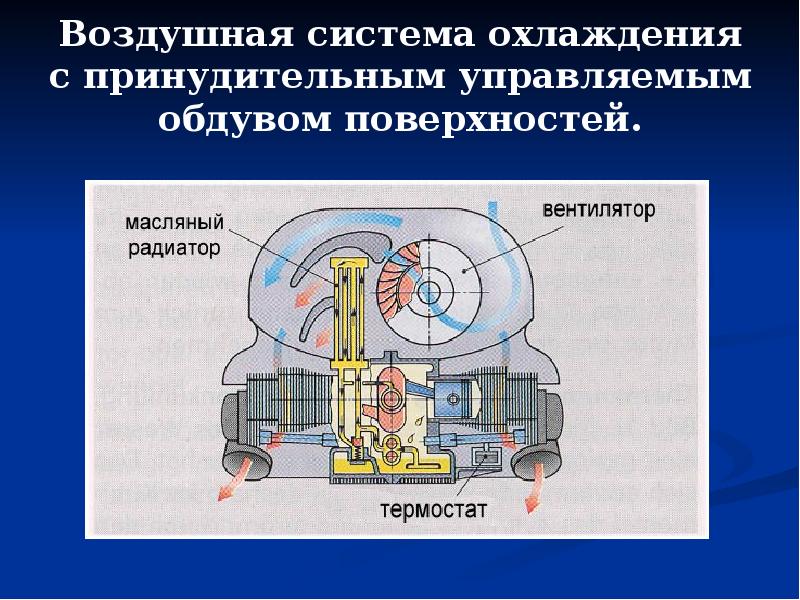

Слайд 5


Воздушная система охлаждения с принудительным управляемым обдувом поверхностей.
Описание слайда:
Воздушная система охлаждения с принудительным управляемым обдувом поверхностей.

Слайд 6

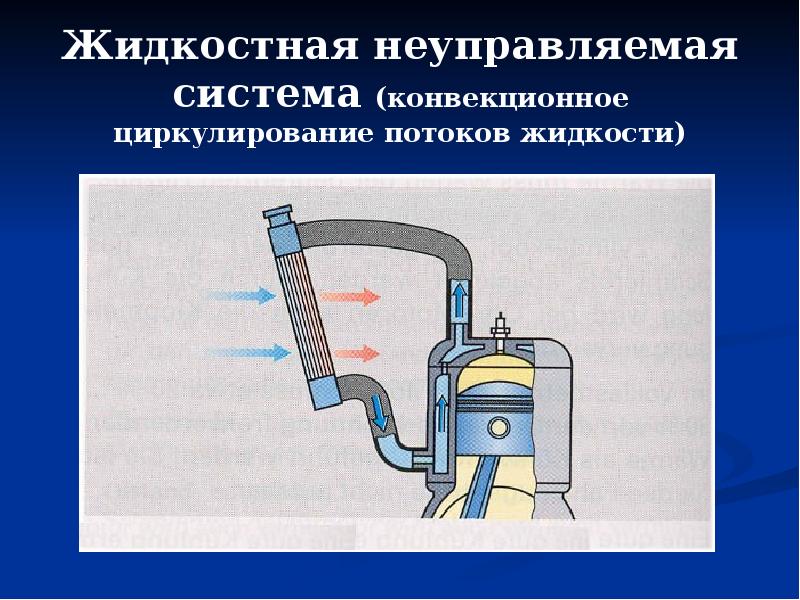

Жидкостная неуправляемая система (конвекционное циркулирование потоков жидкости)
Описание слайда:
Жидкостная неуправляемая система (конвекционное циркулирование потоков жидкости)

Слайд 7

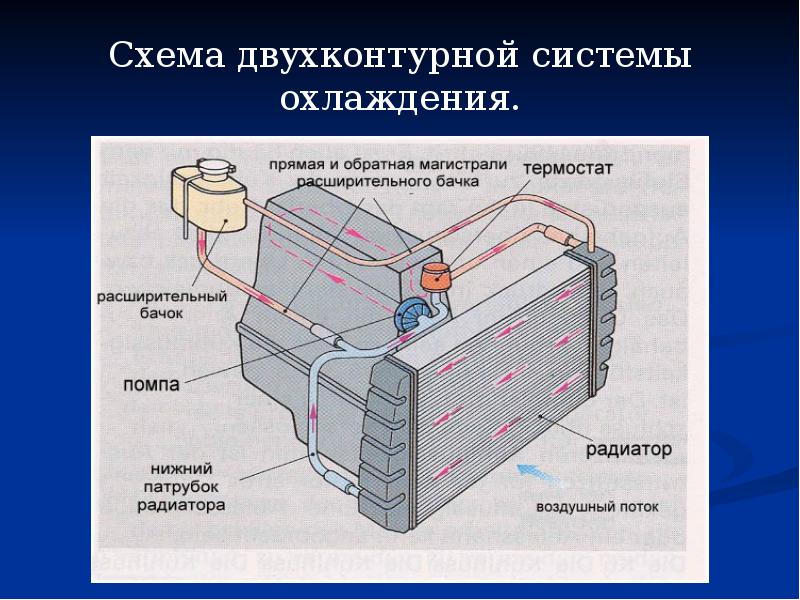

Схема двухконтурной системы охлаждения.
Описание слайда:
Схема двухконтурной системы охлаждения.

Слайд 8

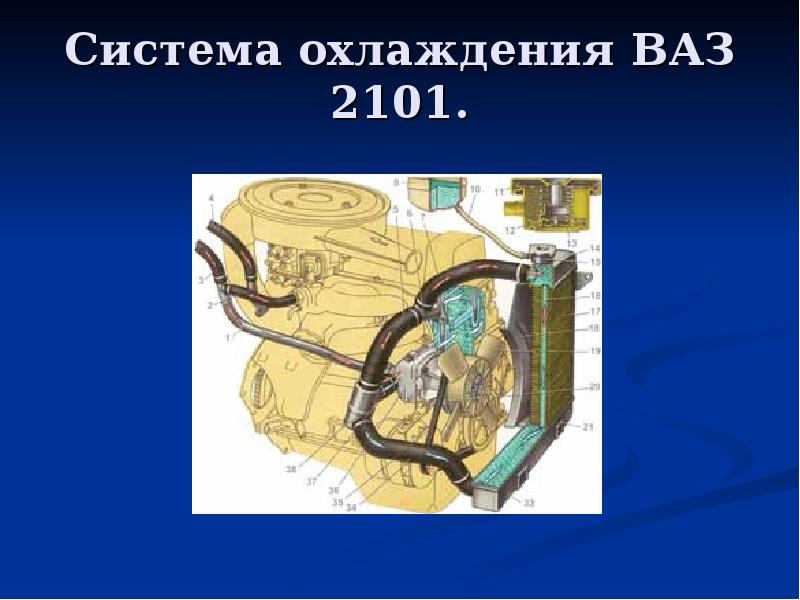

Система охлаждения ВАЗ 2101.
Описание слайда:
Система охлаждения ВАЗ 2101.

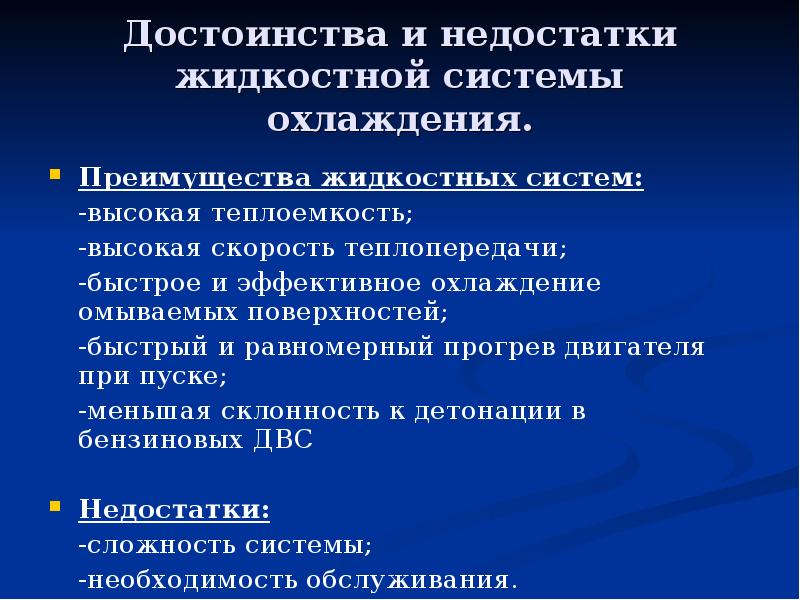

Слайд 9


Достоинства и недостатки жидкостной системы охлаждения. Преимущества жидкостных систем: -высокая теплоемкость; -высокая скорость теплопередачи;...
Описание слайда:
Достоинства и недостатки жидкостной системы охлаждения. Преимущества жидкостных систем: -высокая теплоемкость; -высокая скорость теплопередачи; -быстрое и эффективное охлаждение омываемых поверхностей; -быстрый и равномерный прогрев двигателя при пуске; -меньшая склонность к детонации в бензиновых ДВС Недостатки: -сложность системы; -необходимость обслуживания.

Слайд 10

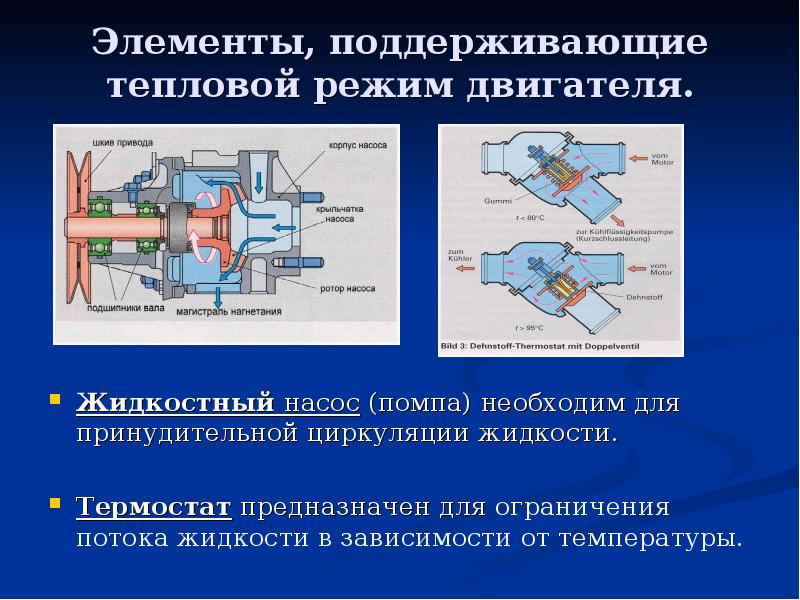

Элементы, поддерживающие тепловой режим двигателя. Жидкостный насос (помпа) необходим для принудительной циркуляции жидкости. Термостат предназначен...
Описание слайда:
Элементы, поддерживающие тепловой режим двигателя. Жидкостный насос (помпа) необходим для принудительной циркуляции жидкости. Термостат предназначен для ограничения потока жидкости в зависимости от температуры.

Слайд 11

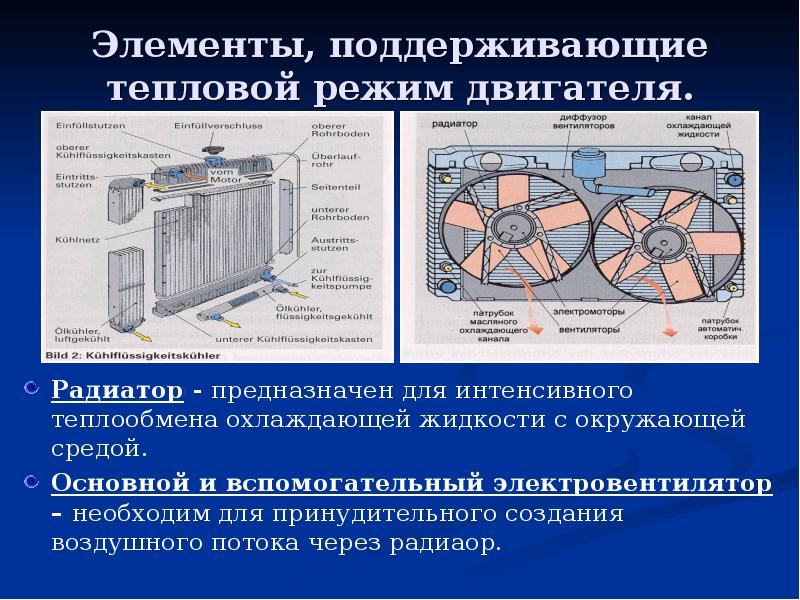

Элементы, поддерживающие тепловой режим двигателя. Радиатор - предназначен для интенсивного теплообмена охлаждающей жидкости с окружающей средой....
Описание слайда:
Элементы, поддерживающие тепловой режим двигателя. Радиатор - предназначен для интенсивного теплообмена охлаждающей жидкости с окружающей средой. Основной и вспомогательный электровентилятор – необходим для принудительного создания воздушного потока через радиаор.

Слайд 12

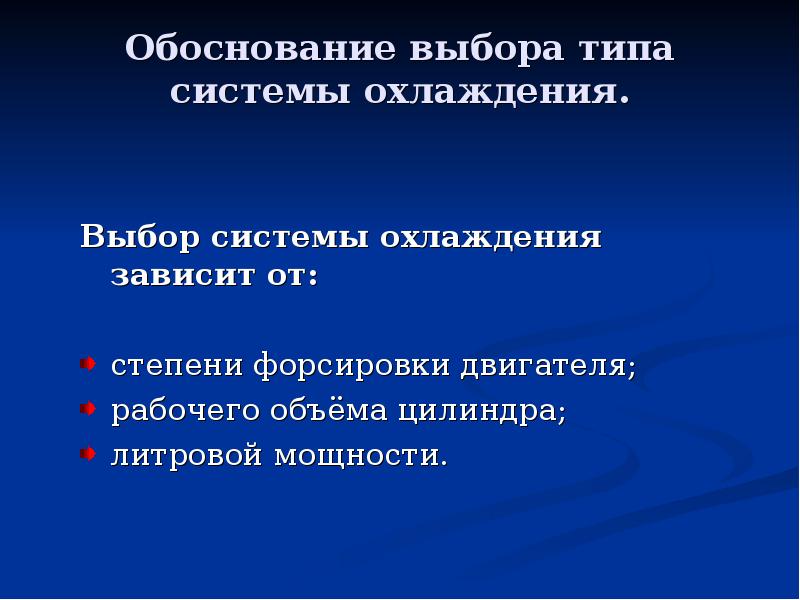

Обоснование выбора типа системы охлаждения. Выбор системы охлаждения зависит от: степени форсировки двигателя; рабочего объёма цилиндра; литровой...
Описание слайда:
Обоснование выбора типа системы охлаждения. Выбор системы охлаждения зависит от: степени форсировки двигателя; рабочего объёма цилиндра; литровой мощности.
