Слайд 1

Описание слайда:

Система приготовления и подачи реагентов KPJ

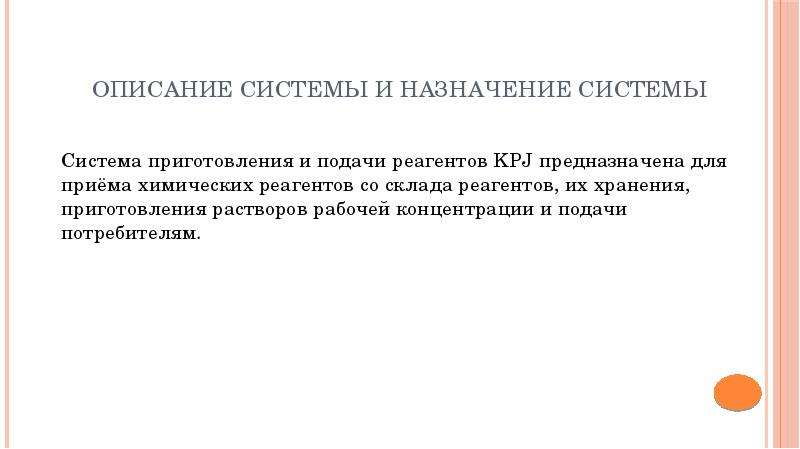

Слайд 2

Описание слайда:

Описание системы и назначение системы Система приготовления и подачи реагентов KPJ предназначена для приёма химических реагентов со склада реагентов, их хранения, приготовления растворов рабочей концентрации и подачи потребителям.

Слайд 3

Описание слайда:

Химические реагенты применяются для: - приготовления рабочих растворов, дозируемых в теплоноситель первого контура из баков хранения системы KBD; - регенерации ионообменных фильтров; - поддержания водно-химического режима процесса выпарки системы переработки трапных вод; - приготовления дезактивирующих растворов в системе FKT10-70;- проведения периодических промывок выпарных аппаратов системы переработки трапных вод и системы переработки теплоносителя.

Слайд 4

Описание слайда:

Референтность системы KPJ Система KPJ референтна системе приготовления и подачи реагентов – KPJ, применяемой в проекте НВАЭС-2. По сравнению с проектом НВАЭС-2 из состава системы исключена группа оборудования приготовления и подачи раствора аммиака: бак раствора аммиака 1 штука, насосы-дозаторы аммиака с антипульсирующим устройством 2 штуки с трубопроводами обвязки, арматурой 14 штук и датчиками КИП 5 штук с соответствущим сокращением количества электропитающих кабелей. Исключение группы оборудования приготовления и подачи раствора аммиака обусловлено тем, что при переходе на водородно-калиевый ВХР первого контура с дозированием газообразного водорода, отсутствует необходимость дозирования аммиака, что позволило минимизировать состав оборудования системы KPJ.

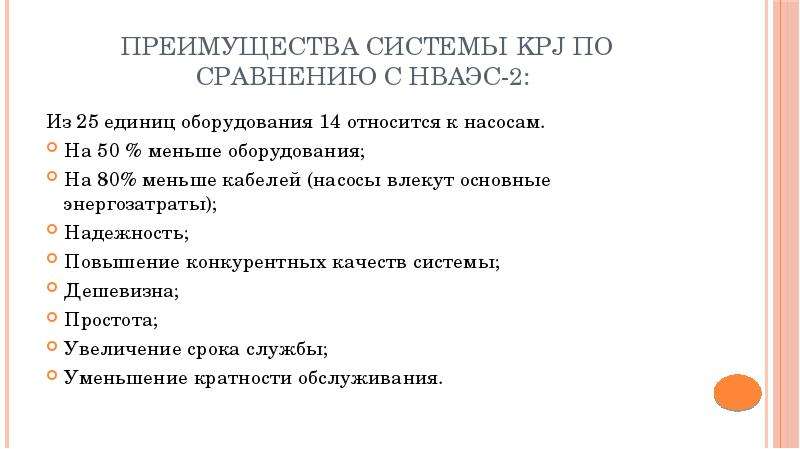

Слайд 5

Описание слайда:

Преимущества системы KPJ по сравнению с НВАЭС-2: Из 25 единиц оборудования 14 относится к насосам. На 50 % меньше оборудования; На 80% меньше кабелей (насосы влекут основные энергозатраты); Надежность; Повышение конкурентных качеств системы; Дешевизна; Простота; Увеличение срока службы; Уменьшение кратности обслуживания.

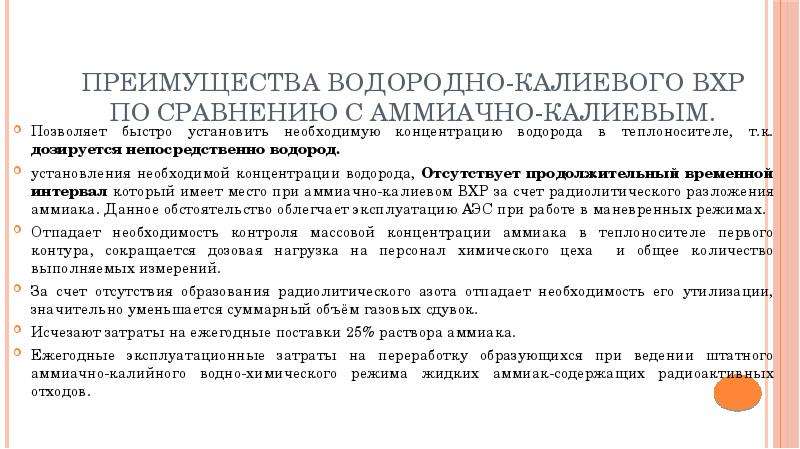

Слайд 6

Описание слайда:

Преимущества Водородно-калиевого ВХР по сравнению с аммиачно-калиевым. Позволяет быстро установить необходимую концентрацию водорода в теплоносителе, т.к. дозируется непосредственно водород. установления необходимой концентрации водорода, Отсутствует продолжительный временной интервал который имеет место при аммиачно-калиевом ВХР за счет радиолитического разложения аммиака. Данное обстоятельство облегчает эксплуатацию АЭС при работе в маневренных режимах. Отпадает необходимость контроля массовой концентрации аммиака в теплоносителе первого контура, сокращается дозовая нагрузка на персонал химического цеха и общее количество выполняемых измерений. За счет отсутствия образования радиолитического азота отпадает необходимость его утилизации, значительно уменьшается суммарный объём газовых сдувок. Исчезают затраты на ежегодные поставки 25% раствора аммиака. Ежегодные эксплуатационные затраты на переработку образующихся при ведении штатного аммиачно-калийного водно-химического режима жидких аммиак-содержащих радиоактивных отходов.

Слайд 7

Описание слайда:

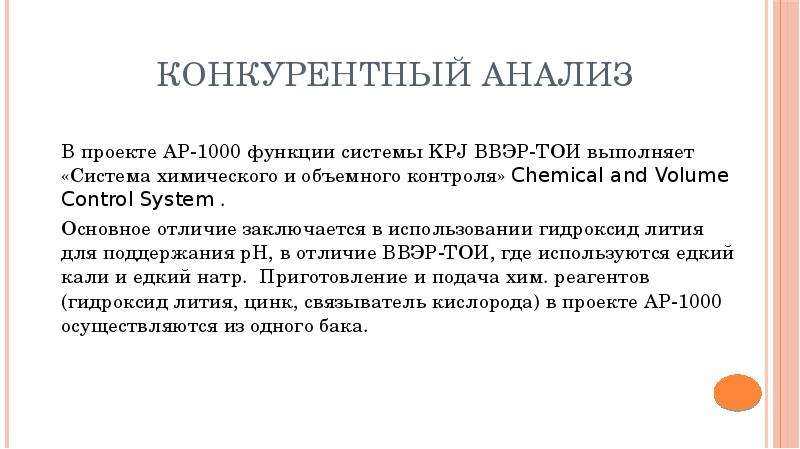

Конкурентный анализ В проекте АР-1000 функции системы KPJ ВВЭР-ТОИ выполняет «Система химического и объемного контроля» Chemical and Volume Control System . Основное отличие заключается в использовании гидроксид лития для поддержания рН, в отличие ВВЭР-ТОИ, где используются едкий кали и едкий натр. Приготовление и подача хим. реагентов (гидроксид лития, цинк, связыватель кислорода) в проекте АР-1000 осуществляются из одного бака.

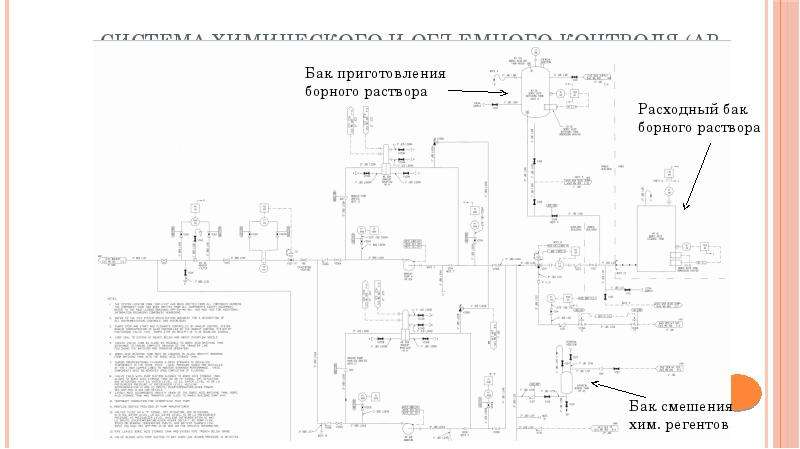

Слайд 8

Описание слайда:

Система химического и объемного контроля (AP-1000)

Слайд 9

Описание слайда:

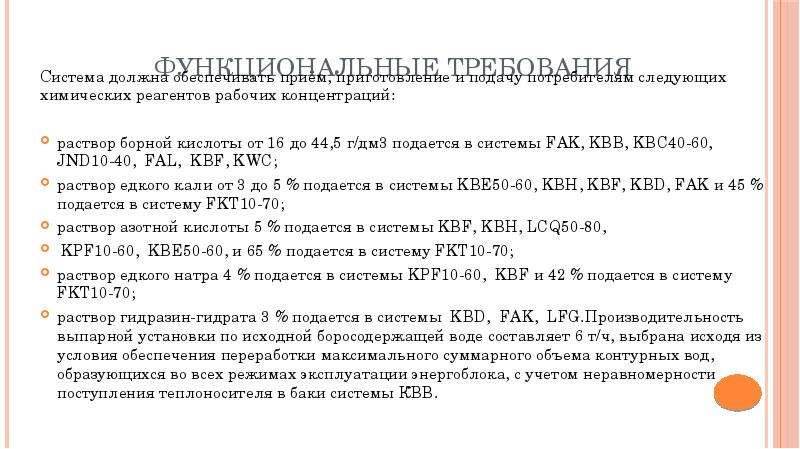

Функциональные требования Система должна обеспечивать приём, приготовление и подачу потребителям следующих химических реагентов рабочих концентраций: раствор борной кислоты от 16 до 44,5 г/дм3 подается в системы FAK, KBB, KBC40-60, JND10-40, FAL, KBF, KWC; раствор едкого кали от 3 до 5 % подается в системы KBE50-60, KBH, KBF, KBD, FAK и 45 % подается в систему FKT10-70; раствор азотной кислоты 5 % подается в системы KBF, KBH, LCQ50-80, KPF10-60, KBE50-60, и 65 % подается в систему FKT10-70; раствор едкого натра 4 % подается в системы KPF10-60, KBF и 42 % подается в систему FKT10-70; раствор гидразин-гидрата 3 % подается в системы KBD, FAK, LFG.Производительность выпарной установки по исходной боросодержащей воде составляет 6 т/ч, выбрана исходя из условия обеспечения переработки максимального суммарного объема контурных вод, образующихся во всех режимах эксплуатации энергоблока, с учетом неравномерности поступления теплоносителя в баки системы КВВ.

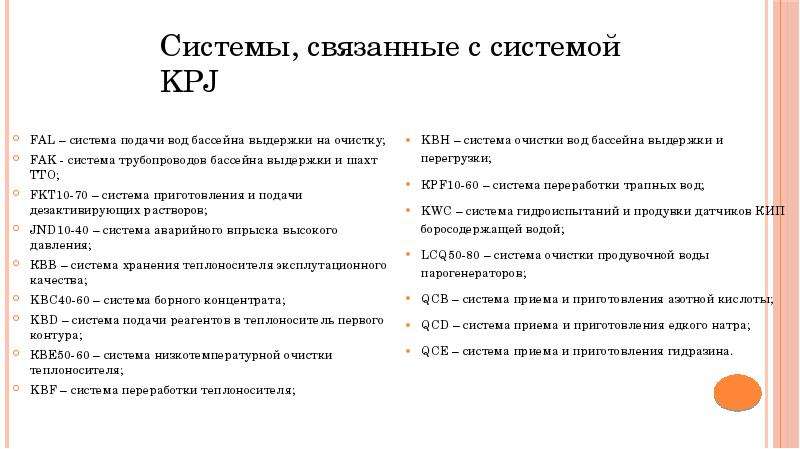

Слайд 10

Описание слайда:

FAL – система подачи вод бассейна выдержки на очистку; FAL – система подачи вод бассейна выдержки на очистку; FAK - cистема трубопроводов бассейна выдержки и шахт ТТО; FKT10-70 – система приготовления и подачи дезактивирующих растворов; JND10-40 – cистема аварийного впрыска высокого давления; КВВ – система хранения теплоносителя эксплутационного качества; KBC40-60 – система борного концентрата; KBD – система подачи реагентов в теплоноситель первого контура; КВЕ50-60 – система низкотемпературной очистки теплоносителя; KBF – система переработки теплоносителя;

Слайд 11

Описание слайда:

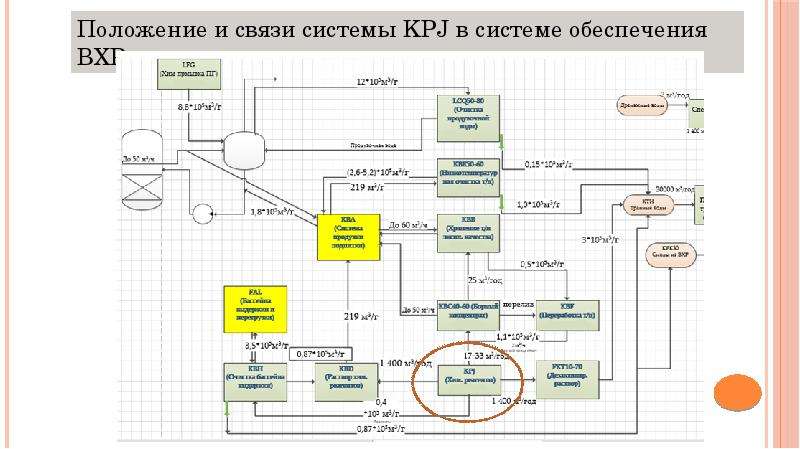

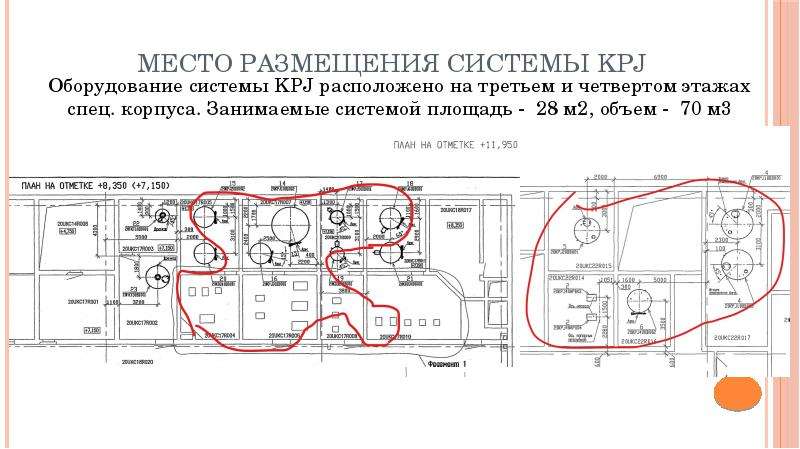

Слайд 12

Описание слайда:

Место размещения системы KPJ Оборудование системы KPJ расположено на третьем и четвертом этажах спец. корпуса. Занимаемые системой площадь - 28 м2, объем - 70 м3

Слайд 13

Описание слайда:

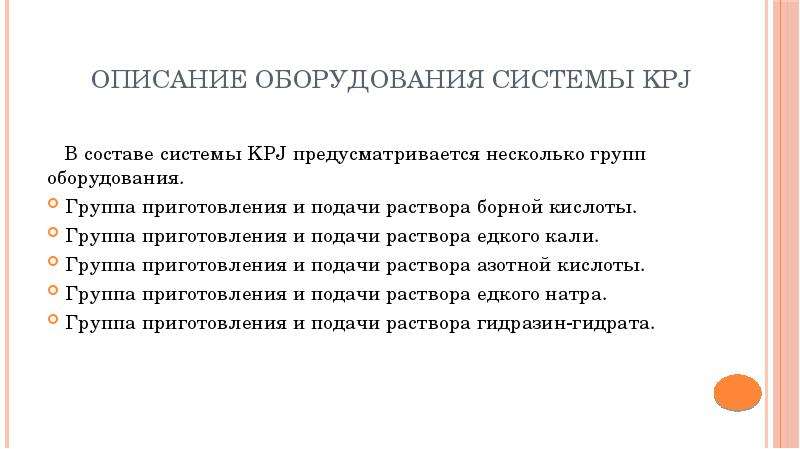

Описание оборудования системы KPJ В составе системы KPJ предусматривается несколько групп оборудования. Группа приготовления и подачи раствора борной кислоты. Группа приготовления и подачи раствора едкого кали. Группа приготовления и подачи раствора азотной кислоты. Группа приготовления и подачи раствора едкого натра. Группа приготовления и подачи раствора гидразин-гидрата.

Слайд 14

Описание слайда:

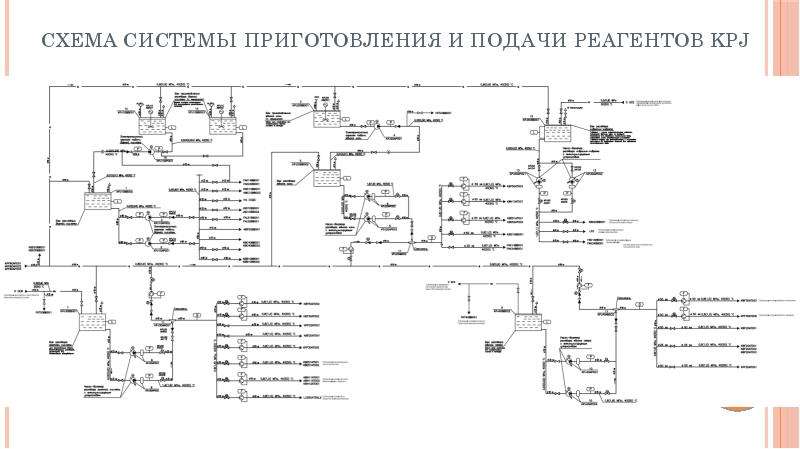

Схема системы приготовления и подачи реагентов KPJ

Слайд 15

Описание слайда:

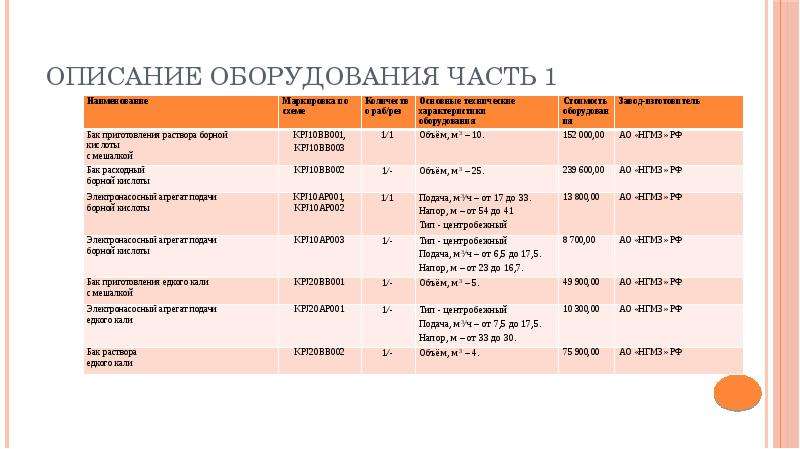

ОПИСАНИЕ ОБОРУДОВАНИЯ ЧАСТЬ 1

Слайд 16

Описание слайда:

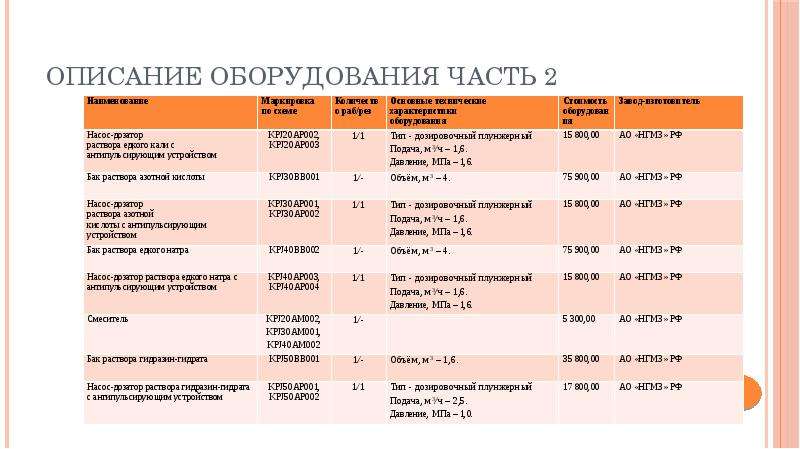

ОПИСАНИЕ ОБОРУДОВАНИЯ ЧАСТЬ 2

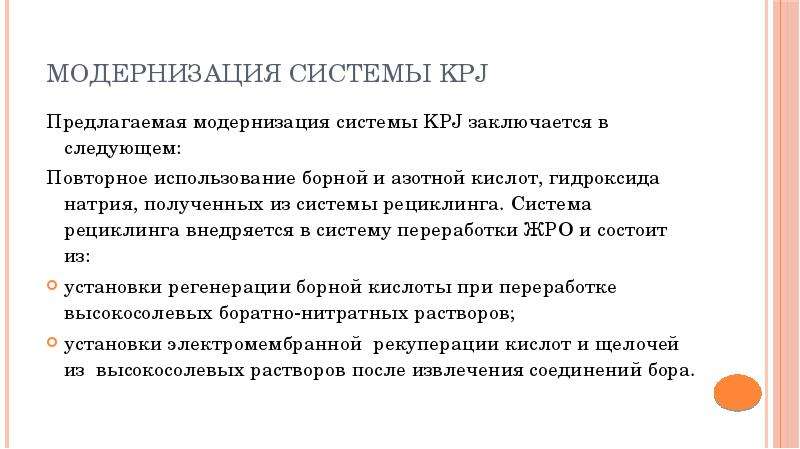

Слайд 17

Описание слайда:

Модернизация системы KPJ Предлагаемая модернизация системы KPJ заключается в следующем: Повторное использование борной и азотной кислот, гидроксида натрия, полученных из системы рециклинга. Система рециклинга внедряется в систему переработки ЖРО и состоит из: установки регенерации борной кислоты при переработке высокосолевых боратно-нитратных растворов; установки электромембранной рекуперации кислот и щелочей из высокосолевых растворов после извлечения соединений бора.

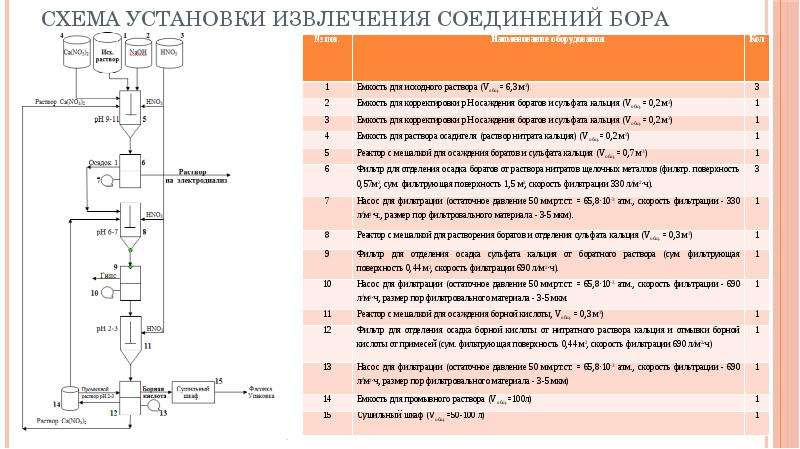

Слайд 18

Описание слайда:

Схема установки извлечения соединений бора

Слайд 19

Описание слайда:

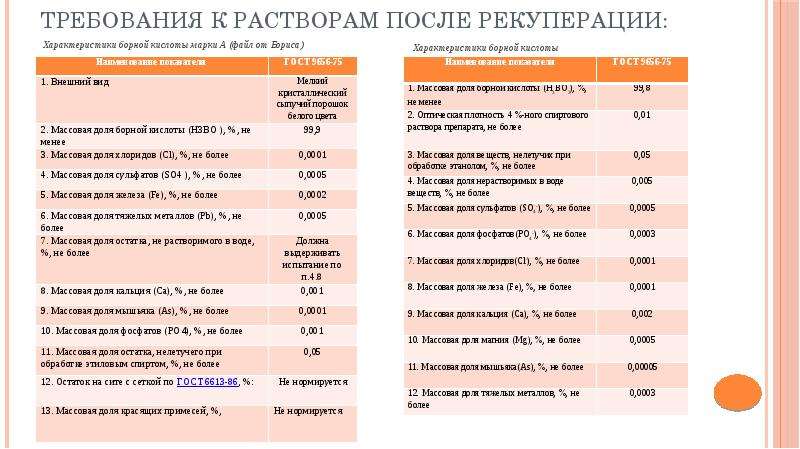

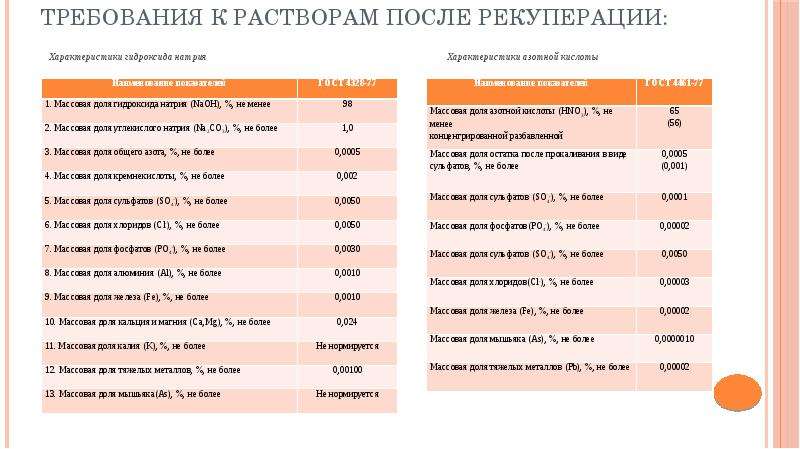

Схема установки электромембранной рекуперации кислот и щелочей из высокосолевых растворов после извлечения соединений бора Аппаратурная схема содержит основное оборудование: 1- источник постоянного тока, 2 – трехкамерный мембранный электролизер (электродиализатор), 3 – бак солевого раствора в системе циркуляции с СК электролизера, 4 – бак в системе циркуляции анолита (кислоты) с АК электролизера, 5 – бак-сборник кислоты, 6 – реактор-сборник аварийного слива из всех камер электролизера, 7 – бак в системе циркуляции католита (щелочи) с КК электролизера, 8 – бак-сборник щелочи. Производительность (по входному солевому раствору) - 500 л/ч В периодическом режиме процесса при достижении заданных значений концентраций кислоты и щелочи соответствующие растворы могут быть слиты в баки-сборники (Vобщ. = 1-1,2 м3) кислоты (300-400 г/л) и щелочи (1-400 г/л)
