Слайд 1

Описание слайда:

Строительство и эксплуатация объектов ландшафтного строительства Курс лекций для студентов, обучающихся по специальности 250203

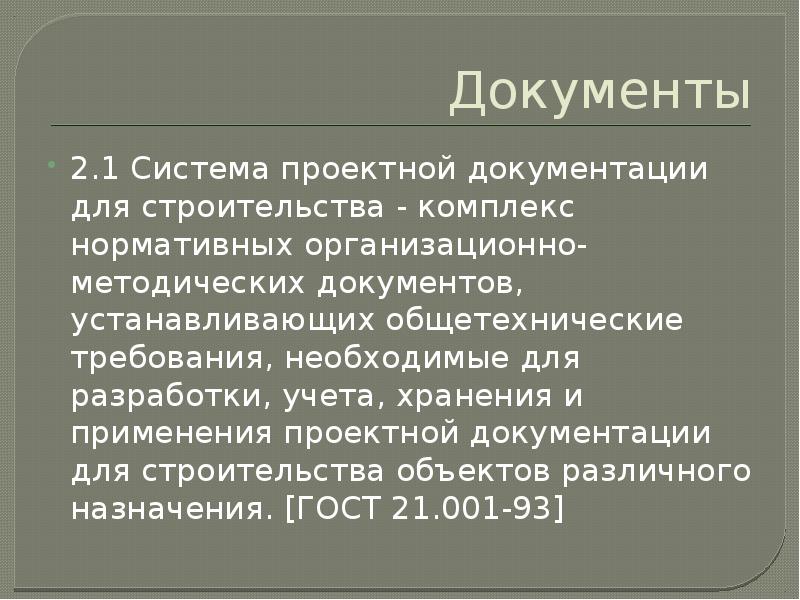

Слайд 2

Описание слайда:

Документы 2.1 Система проектной документации для строительства - комплекс нормативных организационно-методических документов, устанавливающих общетехнические требования, необходимые для разработки, учета, хранения и применения проектной документации для строительства объектов различного назначения. [ГОСТ 21.001-93]

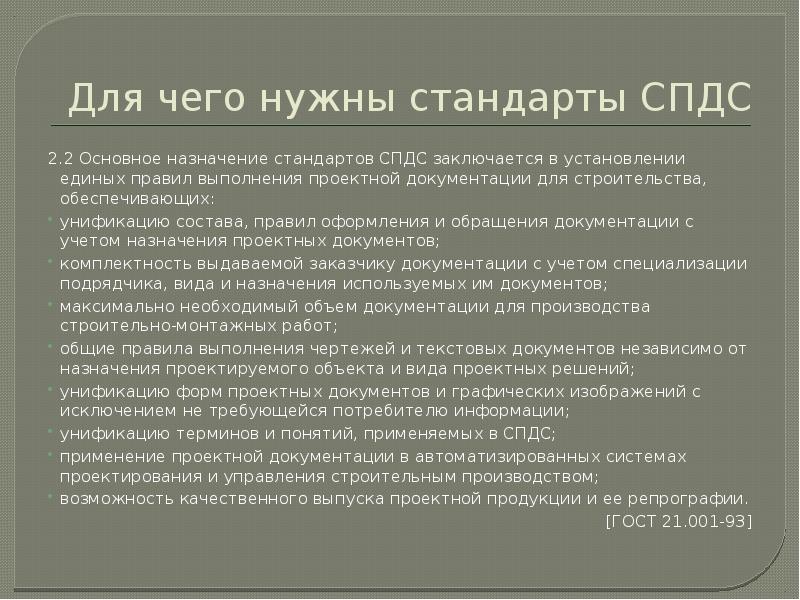

Слайд 3

Описание слайда:

Для чего нужны стандарты СПДС 2.2 Основное назначение стандартов СПДС заключается в установлении единых правил выполнения проектной документации для строительства, обеспечивающих: унификацию состава, правил оформления и обращения документации с учетом назначения проектных документов; комплектность выдаваемой заказчику документации с учетом специализации подрядчика, вида и назначения используемых им документов; максимально необходимый объем документации для производства строительно-монтажных работ; общие правила выполнения чертежей и текстовых документов независимо от назначения проектируемого объекта и вида проектных решений; унификацию форм проектных документов и графических изображений с исключением не требующейся потребителю информации; унификацию терминов и понятий, применяемых в СПДС; применение проектной документации в автоматизированных системах проектирования и управления строительным производством; возможность качественного выпуска проектной продукции и ее репрографии. [ГОСТ 21.001-93]

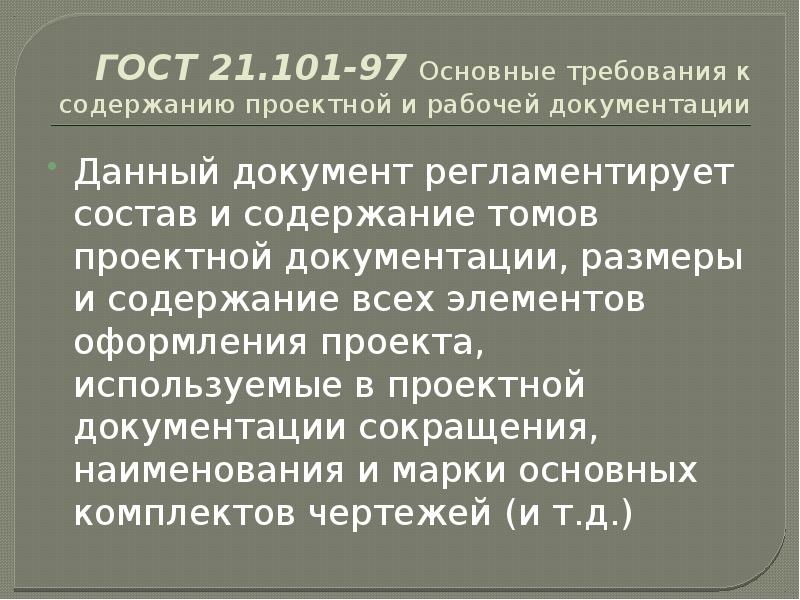

Слайд 4

Описание слайда:

ГОСТ 21.101-97 Основные требования к содержанию проектной и рабочей документации Данный документ регламентирует состав и содержание томов проектной документации, размеры и содержание всех элементов оформления проекта, используемые в проектной документации сокращения, наименования и марки основных комплектов чертежей (и т.д.)

Слайд 5

Описание слайда:

Содержание проектной документации Генеральных планов Основной регламентирующий документ – ГОСТ 21.508-93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов» Из ГОСТ 21.508-93: 3.2. В состав рабочей документации генерального плана включают: - рабочие чертежи генерального плана (основной комплект рабочих чертежей марки ГП. При объединении в одном основном комплекте рабочих чертежей генерального плана и сооружений транспорта основному комплекту рабочих чертежей присваивают марку ГТ); - эскизные чертежи общих видов нетиповых изделий, конструкций, устройств и малых архитектурных форм (далее - эскизные чертежи общих видов нетиповых изделий); - ведомость потребности в материалах - по ГОСТ 21.109*(2); - ведомость объемов строительных и монтажных работ - по ГОСТ 21.111*(2)

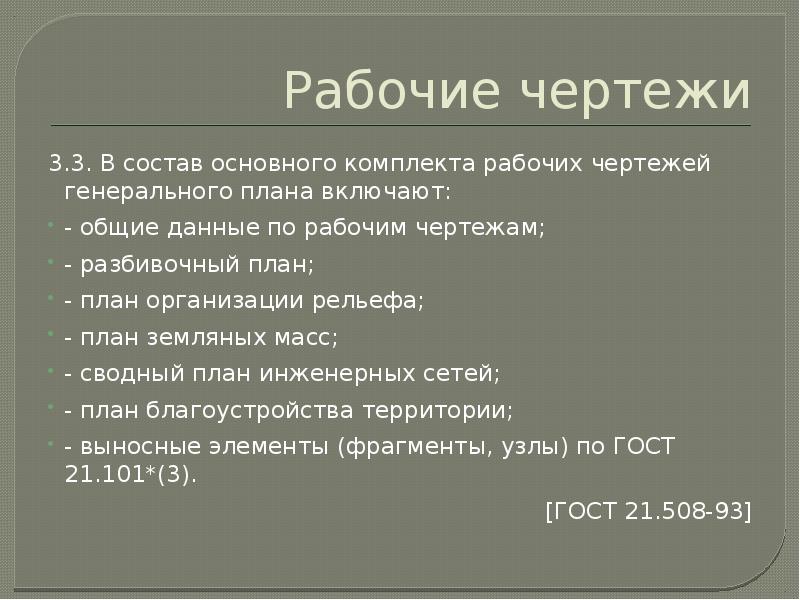

Слайд 6

Описание слайда:

Рабочие чертежи 3.3. В состав основного комплекта рабочих чертежей генерального плана включают: - общие данные по рабочим чертежам; - разбивочный план; - план организации рельефа; - план земляных масс; - сводный план инженерных сетей; - план благоустройства территории; - выносные элементы (фрагменты, узлы) по ГОСТ 21.101*(3). [ГОСТ 21.508-93]

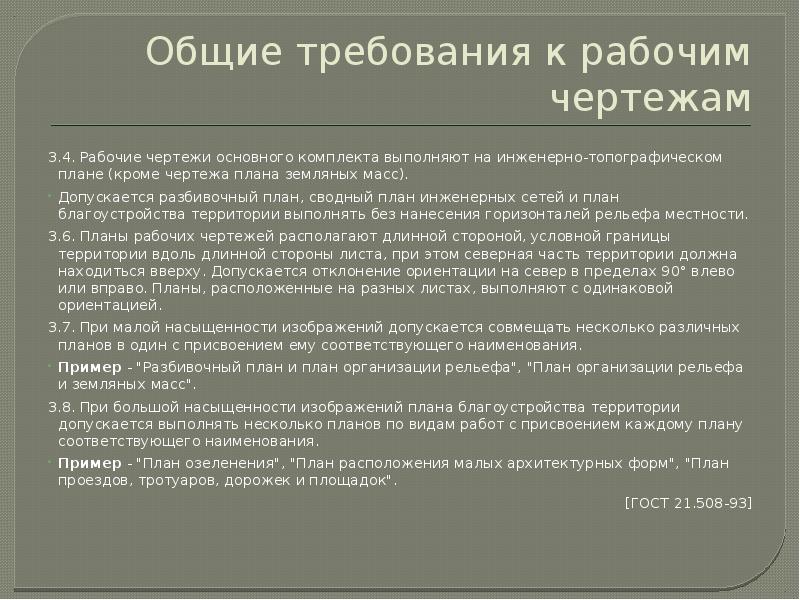

Слайд 7

Описание слайда:

Общие требования к рабочим чертежам 3.4. Рабочие чертежи основного комплекта выполняют на инженерно-топографическом плане (кроме чертежа плана земляных масс). Допускается разбивочный план, сводный план инженерных сетей и план благоустройства территории выполнять без нанесения горизонталей рельефа местности. 3.6. Планы рабочих чертежей располагают длинной стороной, условной границы территории вдоль длинной стороны листа, при этом северная часть территории должна находиться вверху. Допускается отклонение ориентации на север в пределах 90° влево или вправо. Планы, расположенные на разных листах, выполняют с одинаковой ориентацией. 3.7. При малой насыщенности изображений допускается совмещать несколько различных планов в один с присвоением ему соответствующего наименования. Пример - "Разбивочный план и план организации рельефа", "План организации рельефа и земляных масс". 3.8. При большой насыщенности изображений плана благоустройства территории допускается выполнять несколько планов по видам работ с присвоением каждому плану соответствующего наименования. Пример - "План озеленения", "План расположения малых архитектурных форм", "План проездов, тротуаров, дорожек и площадок". [ГОСТ 21.508-93]

Слайд 8

Описание слайда:

Если территория объекта проектирования велика… 3.9. Допускается делить план на несколько участков, размещая их на отдельных листах. В этом случае на каждом листе, где показан участок плана, приводят схему целого плана с разбивкой его на участки, указывают номера листов, на которых они размещены, и штриховкой обозначают участок, показанный на данном листе. [ГОСТ 21.508-93]

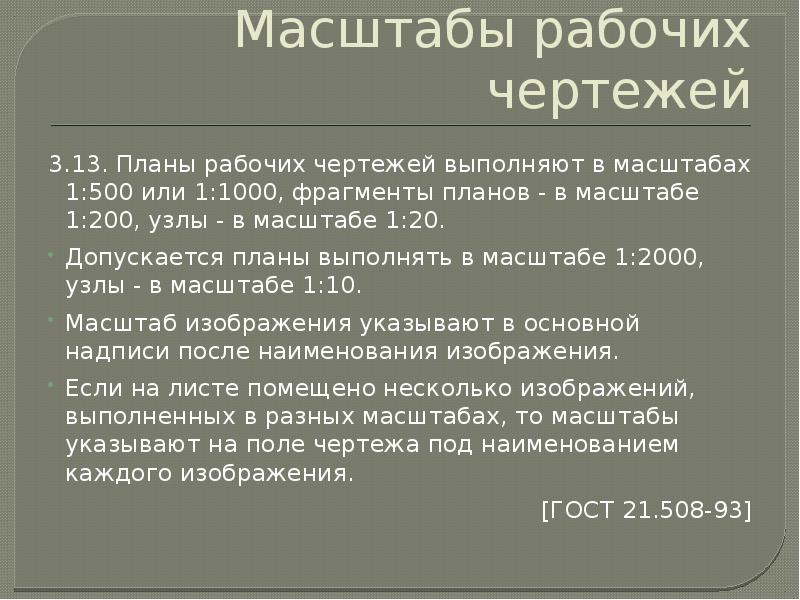

Слайд 9

Описание слайда:

Масштабы рабочих чертежей 3.13. Планы рабочих чертежей выполняют в масштабах 1:500 или 1:1000, фрагменты планов - в масштабе 1:200, узлы - в масштабе 1:20. Допускается планы выполнять в масштабе 1:2000, узлы - в масштабе 1:10. Масштаб изображения указывают в основной надписи после наименования изображения. Если на листе помещено несколько изображений, выполненных в разных масштабах, то масштабы указывают на поле чертежа под наименованием каждого изображения. [ГОСТ 21.508-93]

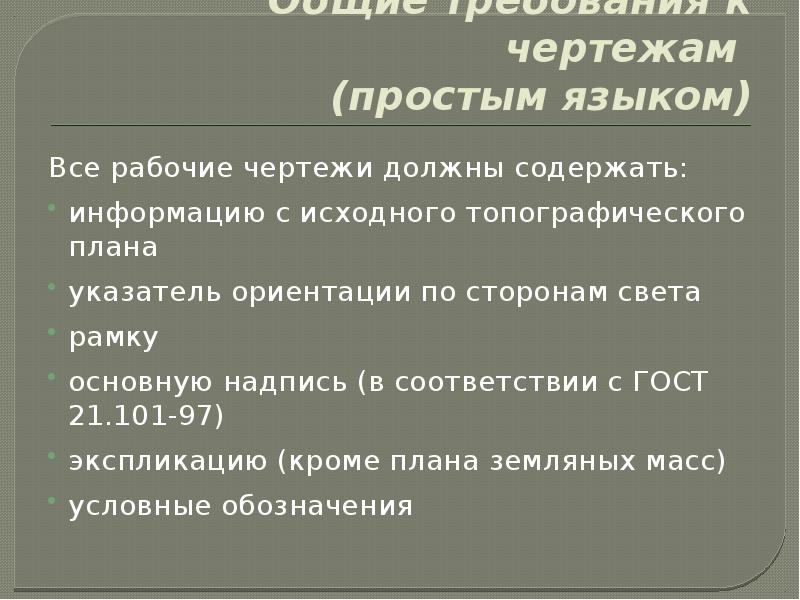

Слайд 10

Описание слайда:

Общие требования к чертежам (простым языком) Все рабочие чертежи должны содержать: информацию с исходного топографического плана указатель ориентации по сторонам света рамку основную надпись (в соответствии с ГОСТ 21.101-97) экспликацию (кроме плана земляных масс) условные обозначения

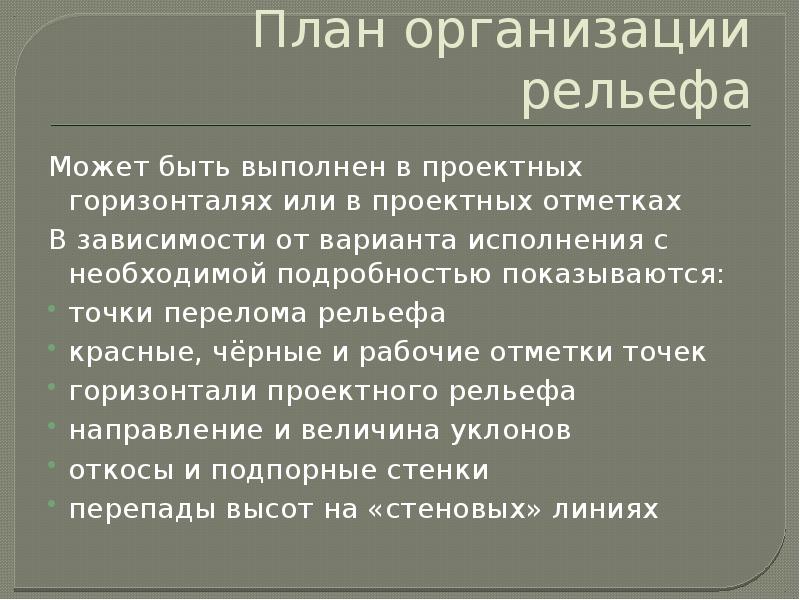

Слайд 11

Описание слайда:

План организации рельефа Может быть выполнен в проектных горизонталях или в проектных отметках В зависимости от варианта исполнения с необходимой подробностью показываются: точки перелома рельефа красные, чёрные и рабочие отметки точек горизонтали проектного рельефа направление и величина уклонов откосы и подпорные стенки перепады высот на «стеновых» линиях

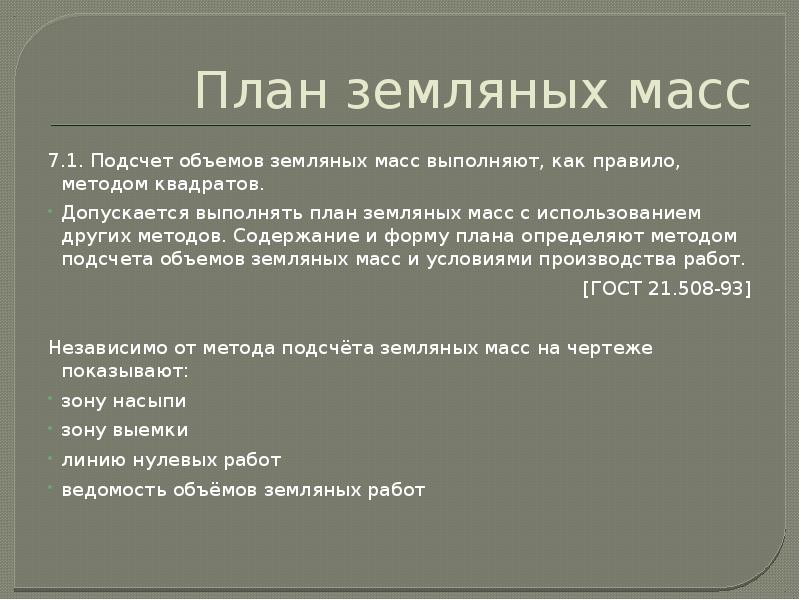

Слайд 12

Описание слайда:

План земляных масс 7.1. Подсчет объемов земляных масс выполняют, как правило, методом квадратов. Допускается выполнять план земляных масс с использованием других методов. Содержание и форму плана определяют методом подсчета объемов земляных масс и условиями производства работ. [ГОСТ 21.508-93] Независимо от метода подсчёта земляных масс на чертеже показывают: зону насыпи зону выемки линию нулевых работ ведомость объёмов земляных работ

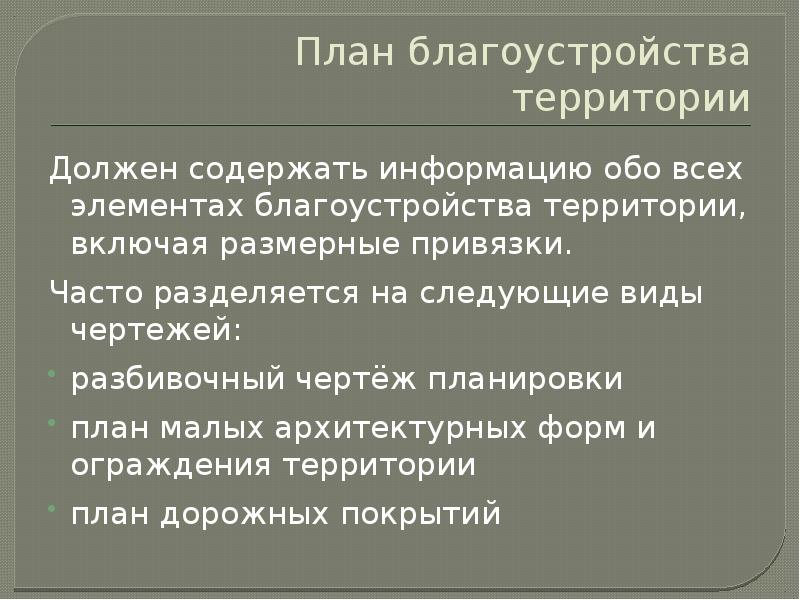

Слайд 13

Описание слайда:

План благоустройства территории Должен содержать информацию обо всех элементах благоустройства территории, включая размерные привязки. Часто разделяется на следующие виды чертежей: разбивочный чертёж планировки план малых архитектурных форм и ограждения территории план дорожных покрытий

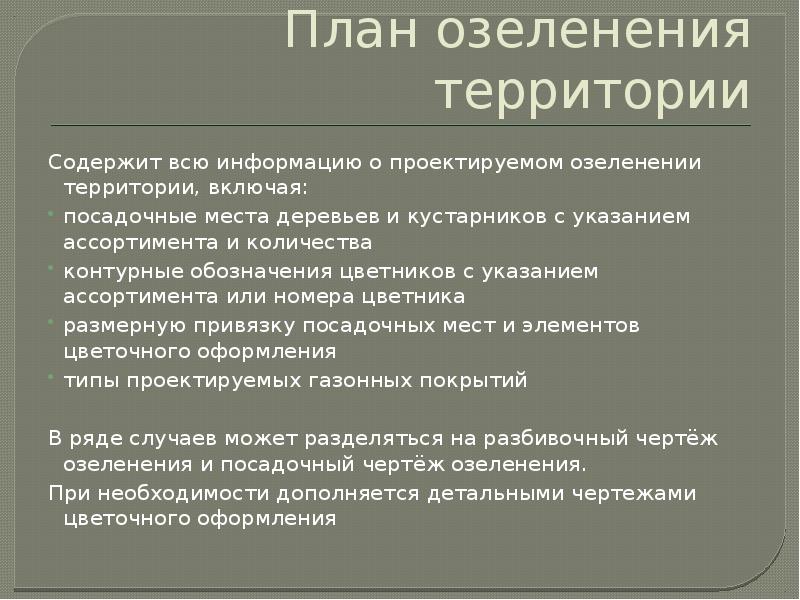

Слайд 14

Описание слайда:

План озеленения территории Содержит всю информацию о проектируемом озеленении территории, включая: посадочные места деревьев и кустарников с указанием ассортимента и количества контурные обозначения цветников с указанием ассортимента или номера цветника размерную привязку посадочных мест и элементов цветочного оформления типы проектируемых газонных покрытий В ряде случаев может разделяться на разбивочный чертёж озеленения и посадочный чертёж озеленения. При необходимости дополняется детальными чертежами цветочного оформления

Слайд 15

Описание слайда:

Эскизные чертежи общих видов нетиповых изделий 10.1. Эскизный чертеж определяет конструкцию нетипового изделия, содержит упрощенное изображение, основные параметры и технические требования к изделию в объеме исходных данных (задания), необходимых для разработки конструкторской документации. 10.2. Эскизные чертежи разрабатывают на изделия (конструкции, устройства) при отсутствии их серийного производства, типовых чертежей (документации массового применения), стандартов или других документов на эти изделия. 10.3. На каждое нетиповое изделие выполняют отдельный эскизный чертеж. Исключение составляет группа изделий, обладающих общими конструктивными признаками, на которые допускается выполнять групповой эскизный чертеж. [ГОСТ 21.508-93]
