Слайд 1


Система смазки, элементы системы смазки.
Описание слайда:
Система смазки, элементы системы смазки.

Слайд 2


ПЛАН 1. Назначение и классификация систем; 2. Способы подачи масла и схемы систем смазки; 3. Конструкция отдельных узлов и элементов системы; 4....
Описание слайда:
ПЛАН 1. Назначение и классификация систем; 2. Способы подачи масла и схемы систем смазки; 3. Конструкция отдельных узлов и элементов системы; 4. Масляный насос (конструктивные решения, порядок расчёта);

Слайд 3


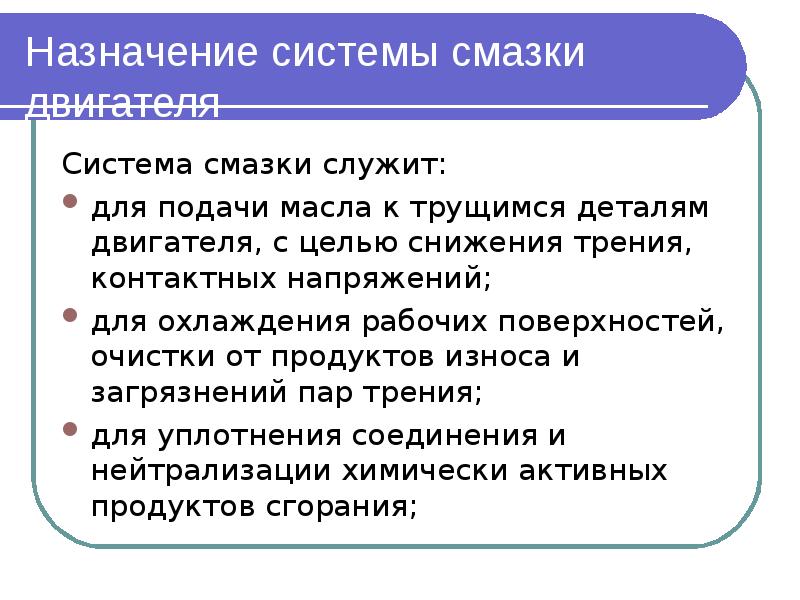

Назначение системы смазки двигателя Система смазки служит: для подачи масла к трущимся деталям двигателя, с целью снижения трения, контактных...
Описание слайда:
Назначение системы смазки двигателя Система смазки служит: для подачи масла к трущимся деталям двигателя, с целью снижения трения, контактных напряжений; для охлаждения рабочих поверхностей, очистки от продуктов износа и загрязнений пар трения; для уплотнения соединения и нейтрализации химически активных продуктов сгорания;

Слайд 4


Основные типы смазочных систем двигателя
Описание слайда:
Основные типы смазочных систем двигателя

Слайд 5

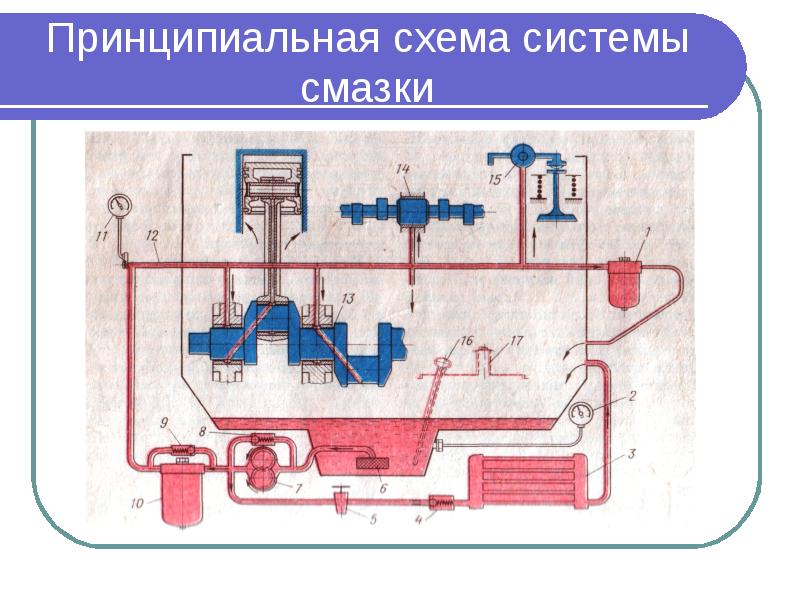

Принципиальная схема системы смазки
Описание слайда:
Принципиальная схема системы смазки

Слайд 6

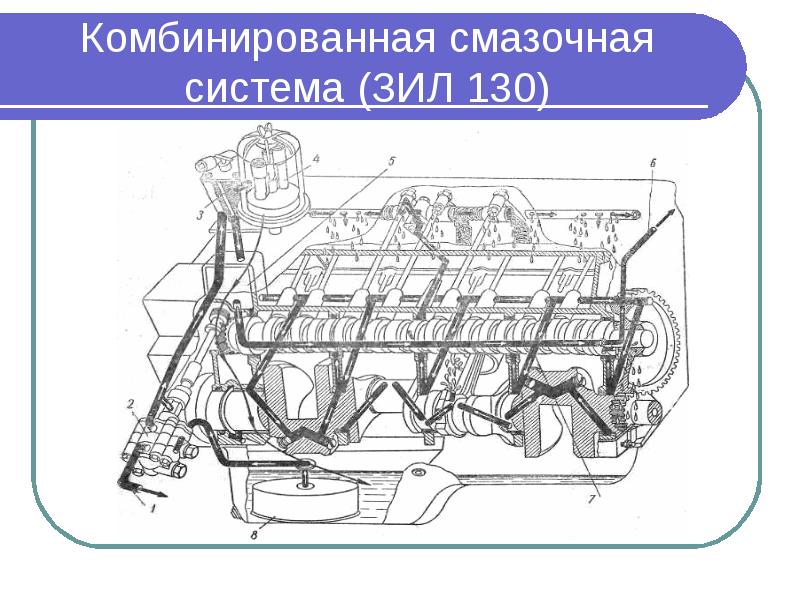

Комбинированная смазочная система (ЗИЛ 130)
Описание слайда:
Комбинированная смазочная система (ЗИЛ 130)

Слайд 7


Комбинированная смазочная система (КамАЗ 740)
Описание слайда:
Комбинированная смазочная система (КамАЗ 740)

Слайд 8

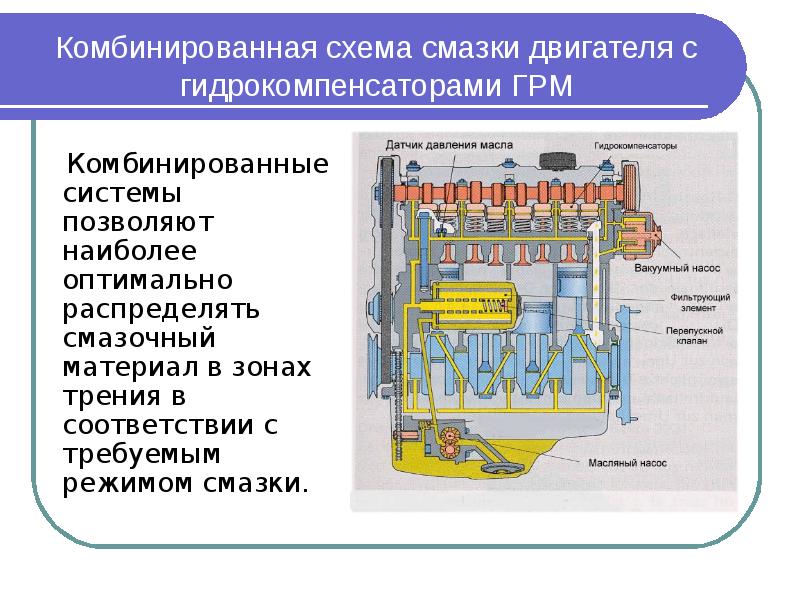

Комбинированная схема смазки двигателя с гидрокомпенсаторами ГРМ Комбинированные системы позволяют наиболее оптимально распределять смазочный...
Описание слайда:
Комбинированная схема смазки двигателя с гидрокомпенсаторами ГРМ Комбинированные системы позволяют наиболее оптимально распределять смазочный материал в зонах трения в соответствии с требуемым режимом смазки.

Слайд 9

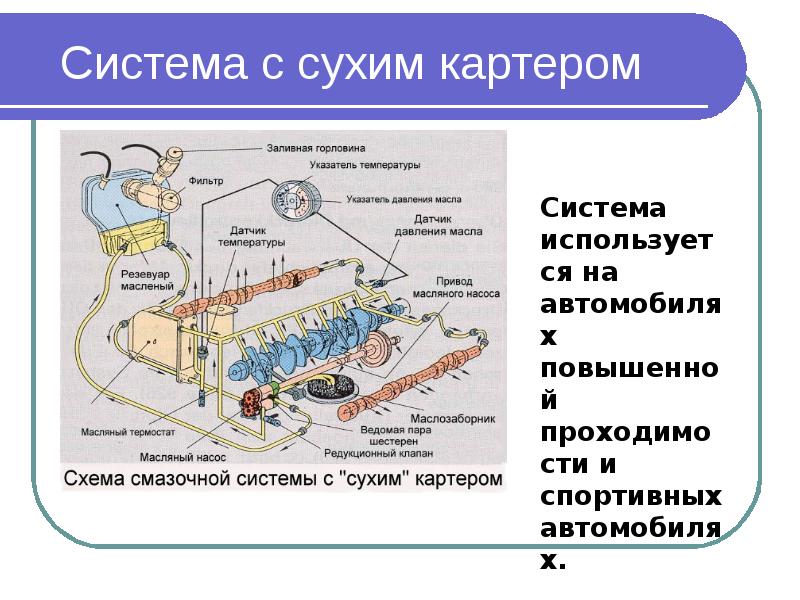

Система с сухим картером
Описание слайда:
Система с сухим картером

Слайд 10


Конструкция, схемы работы отдельных узлов, механизмов и их связующих систем Масляный насос; Фильтрующие элементы; Масляные радиаторы; Вентиляция...
Описание слайда:
Конструкция, схемы работы отдельных узлов, механизмов и их связующих систем Масляный насос; Фильтрующие элементы; Масляные радиаторы; Вентиляция картера; Редукционные клапана; Датчики;

Слайд 11


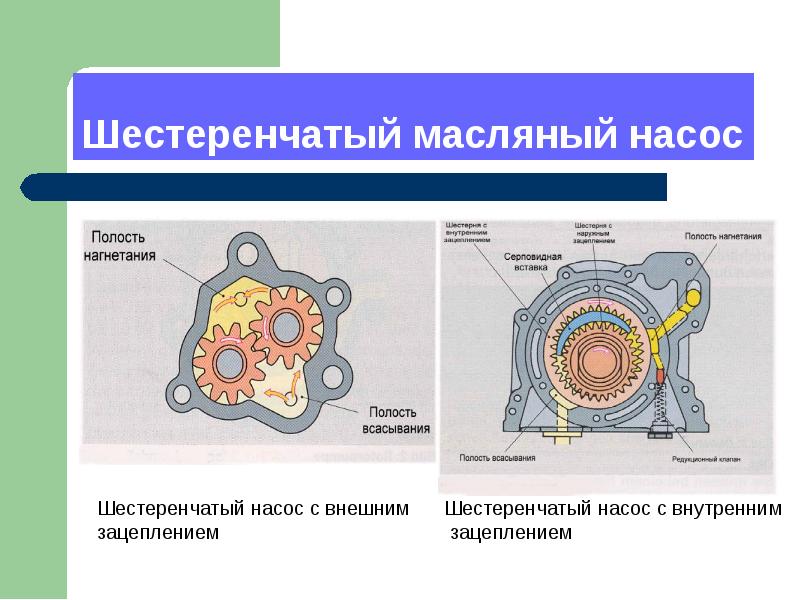

Система смазывания, слайд №11
Описание слайда:

Слайд 12


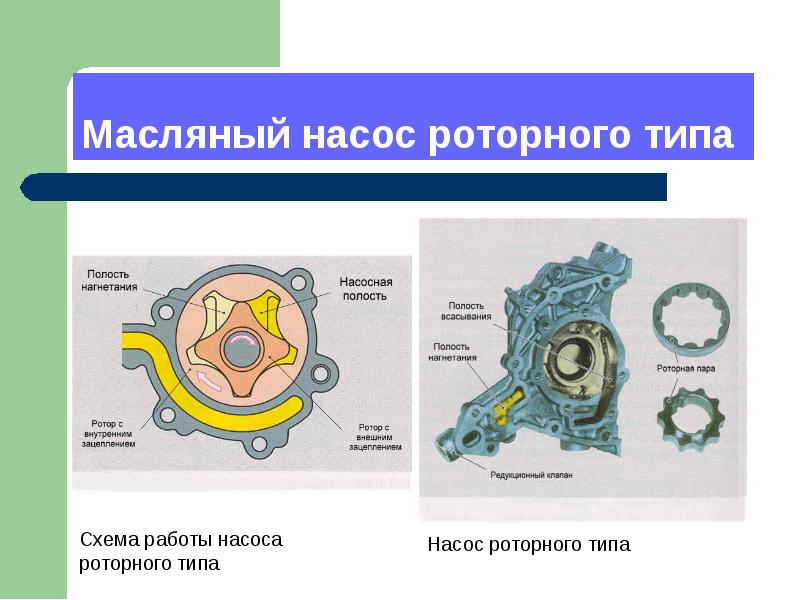

Система смазывания, слайд №12
Описание слайда:

Слайд 13


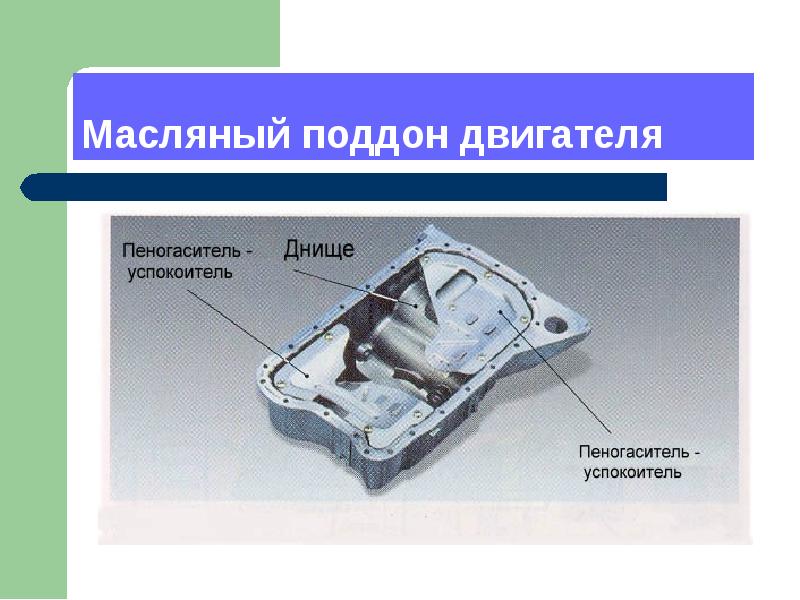

Система смазывания, слайд №13
Описание слайда:

Слайд 14


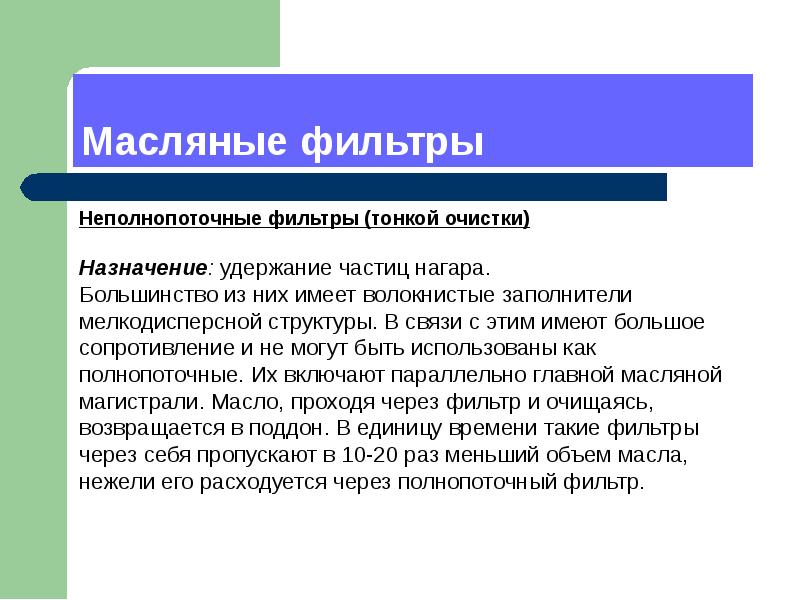

Система смазывания, слайд №14
Описание слайда:

Слайд 15


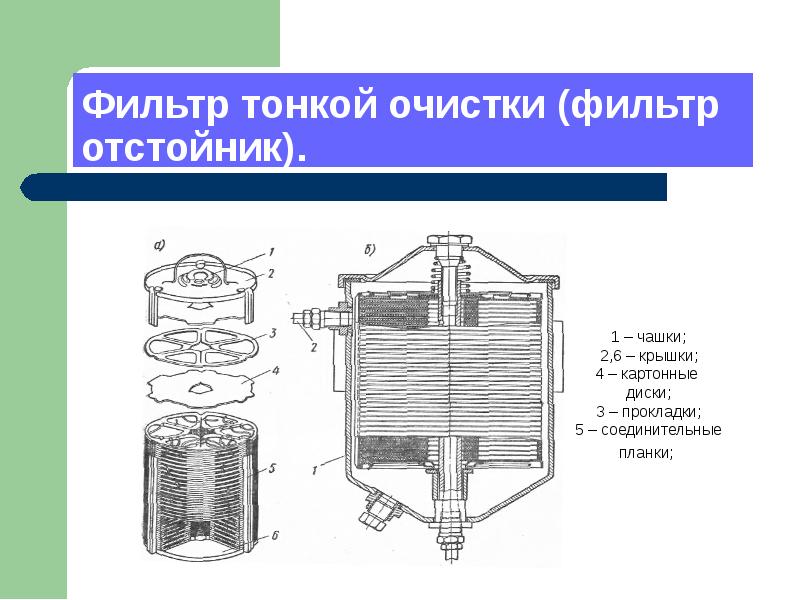

Система смазывания, слайд №15
Описание слайда:

Слайд 16


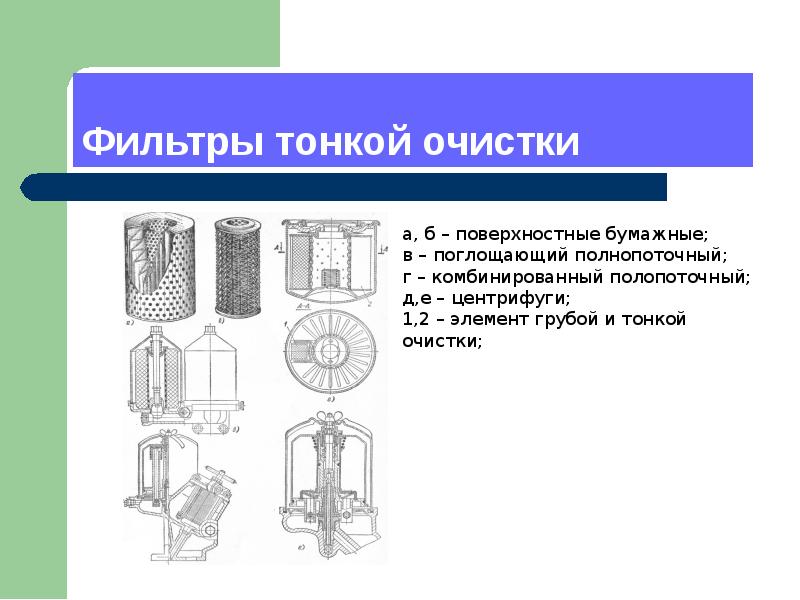

Система смазывания, слайд №16
Описание слайда:

Слайд 17


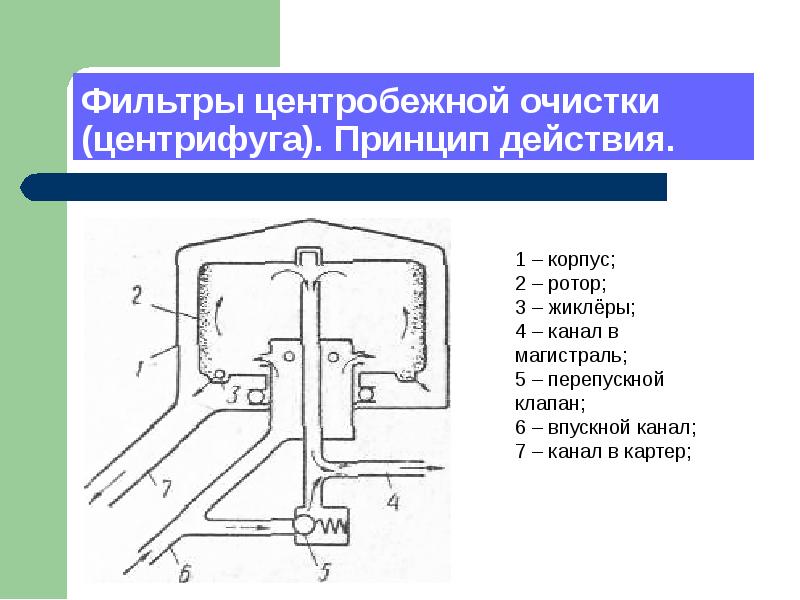

Система смазывания, слайд №17
Описание слайда:

Слайд 18


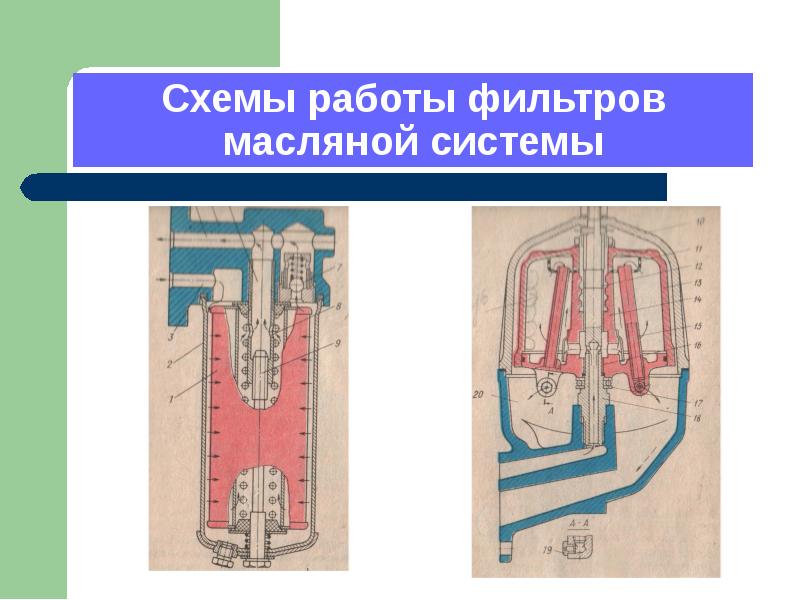

Система смазывания, слайд №18
Описание слайда:

Слайд 19


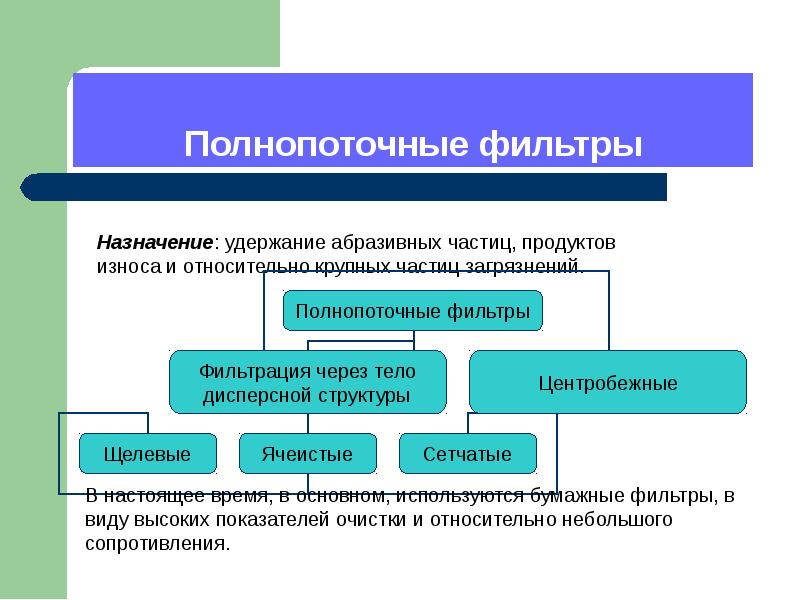

Система смазывания, слайд №19
Описание слайда:

Слайд 20

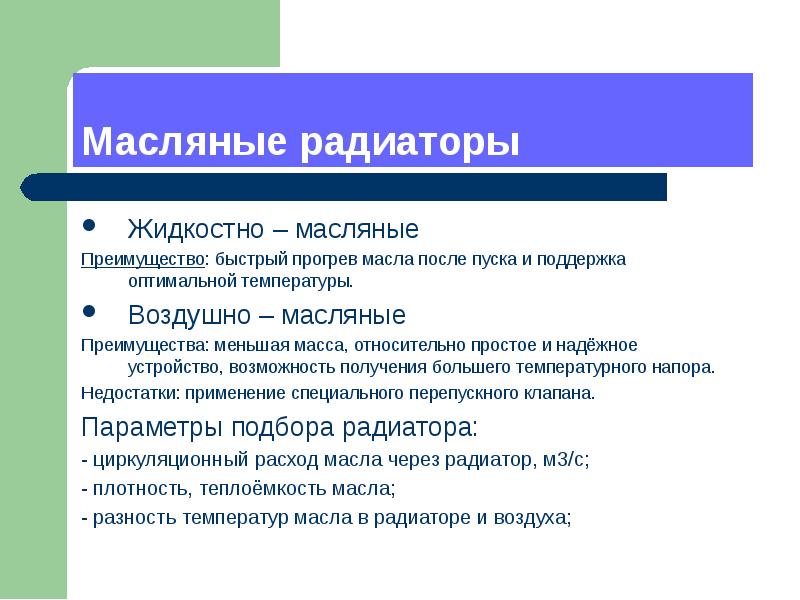

Жидкостно – масляные Жидкостно – масляные Преимущество: быстрый прогрев масла после пуска и поддержка оптимальной температуры. Воздушно – масляные...
Описание слайда:
Жидкостно – масляные Жидкостно – масляные Преимущество: быстрый прогрев масла после пуска и поддержка оптимальной температуры. Воздушно – масляные Преимущества: меньшая масса, относительно простое и надёжное устройство, возможность получения большего температурного напора. Недостатки: применение специального перепускного клапана. Параметры подбора радиатора: - циркуляционный расход масла через радиатор, м3/с; - плотность, теплоёмкость масла; - разность температур масла в радиаторе и воздуха;

Слайд 21


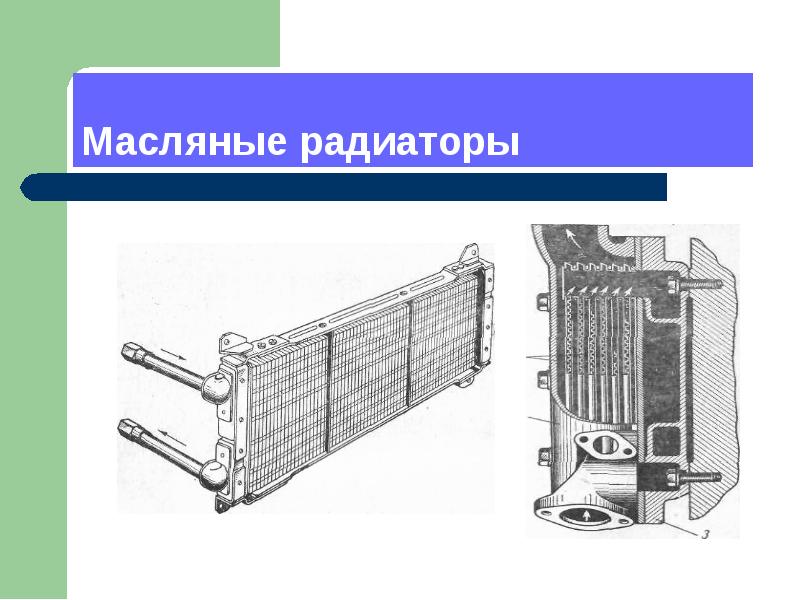

Система смазывания, слайд №21
Описание слайда:

Слайд 22


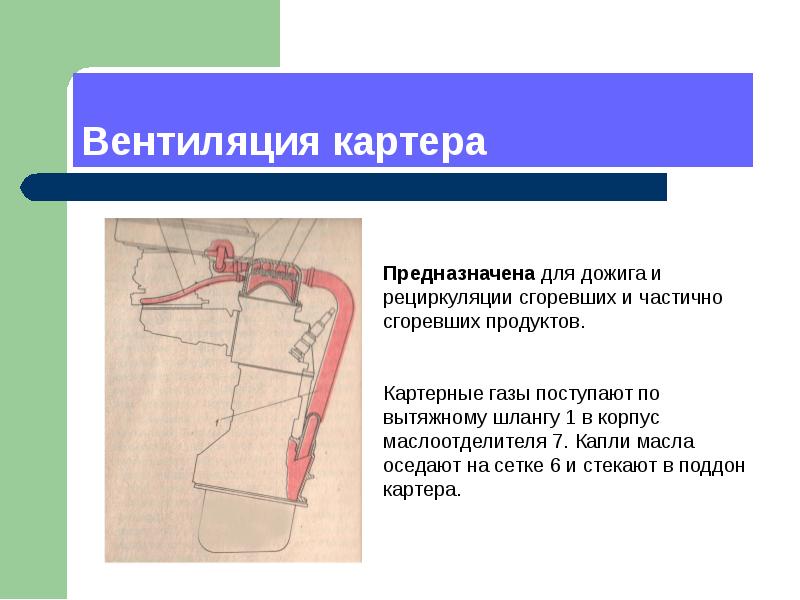

Система смазывания, слайд №22
Описание слайда:

Слайд 23


По данным теплового расчёта общее количество теплоты, выделяемое топливом: Q0; По данным теплового расчёта общее количество теплоты, выделяемое...
Описание слайда:
По данным теплового расчёта общее количество теплоты, выделяемое топливом: Q0; По данным теплового расчёта общее количество теплоты, выделяемое топливом: Q0; Количество тепла отводимое маслом: QМ=0,021Q0; Расчётная производительность насоса: VР=2QМ/(рм*см*Тм*Км); Мощность затрачиваемая на привод м.н.: NH=VP*p/(КПД) КПД – механический КПД = 0,87
