Слайд 1

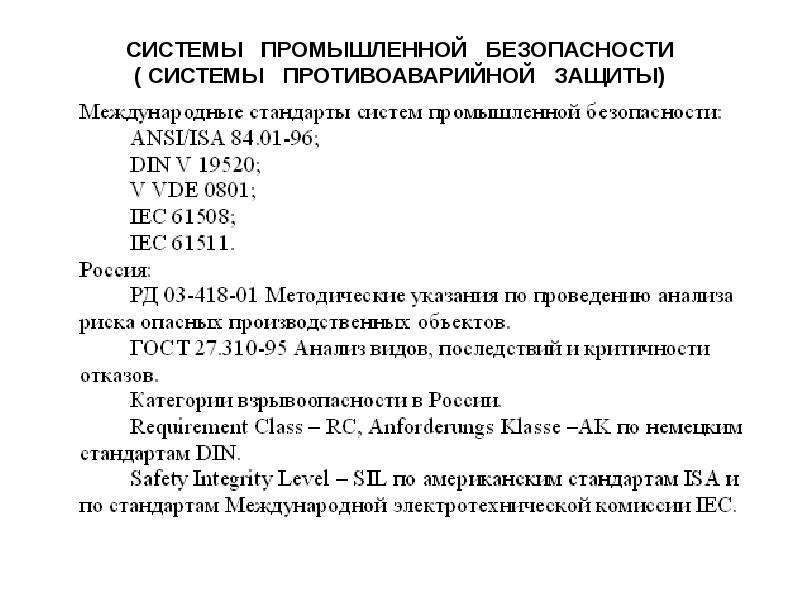

СИСТЕМЫ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ ( СИСТЕМЫ ПРОТИВОАВАРИЙНОЙ ЗАЩИТЫ)
Описание слайда:
СИСТЕМЫ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ ( СИСТЕМЫ ПРОТИВОАВАРИЙНОЙ ЗАЩИТЫ)

Слайд 2

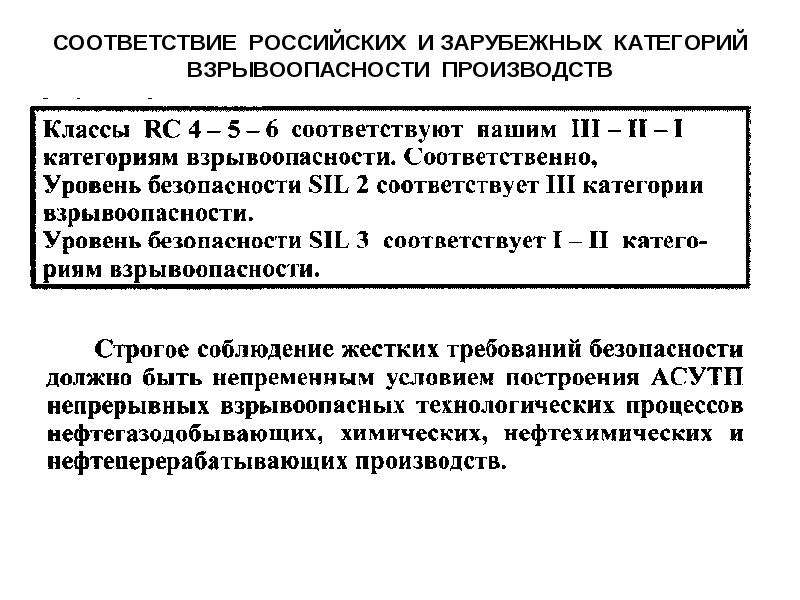

СООТВЕТСТВИЕ РОССИЙСКИХ И ЗАРУБЕЖНЫХ КАТЕГОРИЙ ВЗРЫВООПАСНОСТИ ПРОИЗВОДСТВ
Описание слайда:
СООТВЕТСТВИЕ РОССИЙСКИХ И ЗАРУБЕЖНЫХ КАТЕГОРИЙ ВЗРЫВООПАСНОСТИ ПРОИЗВОДСТВ

Слайд 3

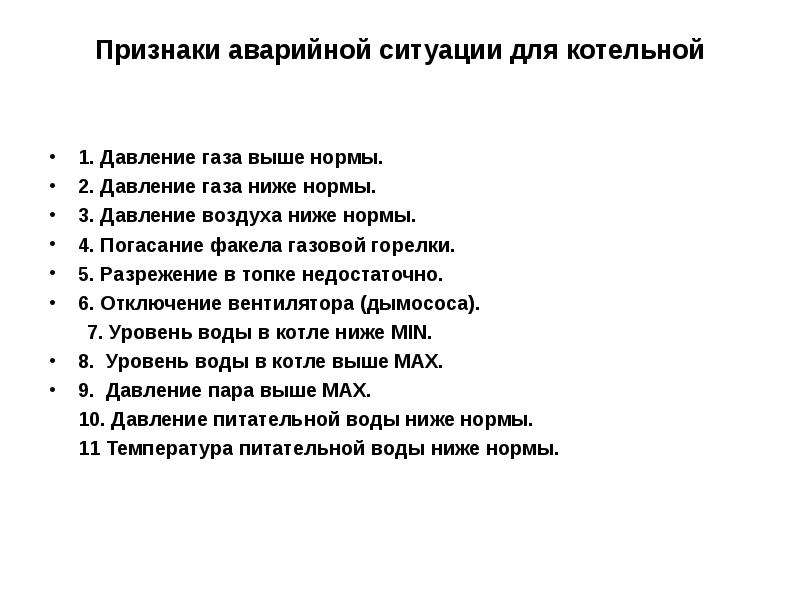

Признаки аварийной ситуации для котельной 1. Давление газа выше нормы. 2. Давление газа ниже нормы. 3. Давление воздуха ниже нормы. 4. Погасание...
Описание слайда:
Признаки аварийной ситуации для котельной 1. Давление газа выше нормы. 2. Давление газа ниже нормы. 3. Давление воздуха ниже нормы. 4. Погасание факела газовой горелки. 5. Разрежение в топке недостаточно. 6. Отключение вентилятора (дымососа). 7. Уровень воды в котле ниже MIN. 8. Уровень воды в котле выше MAX. 9. Давление пара выше MAX. 10. Давление питательной воды ниже нормы. 11 Температура питательной воды ниже нормы.

Слайд 4

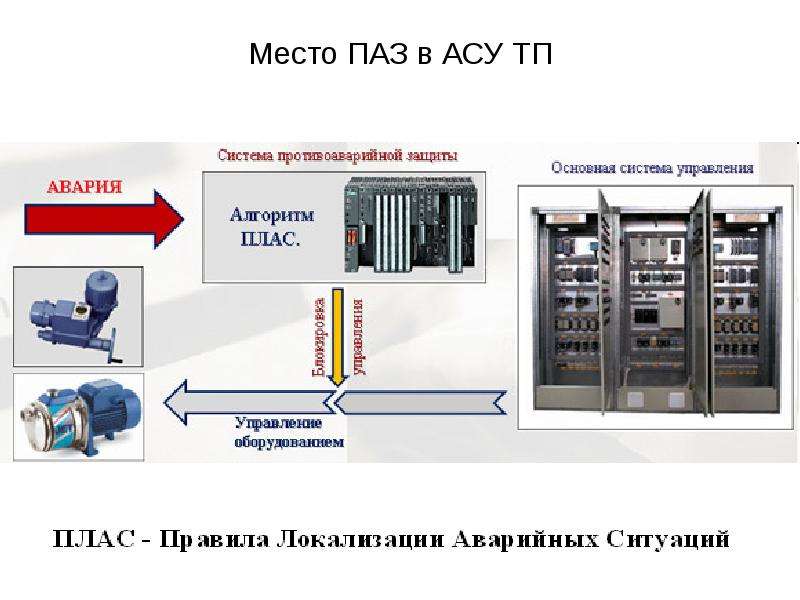

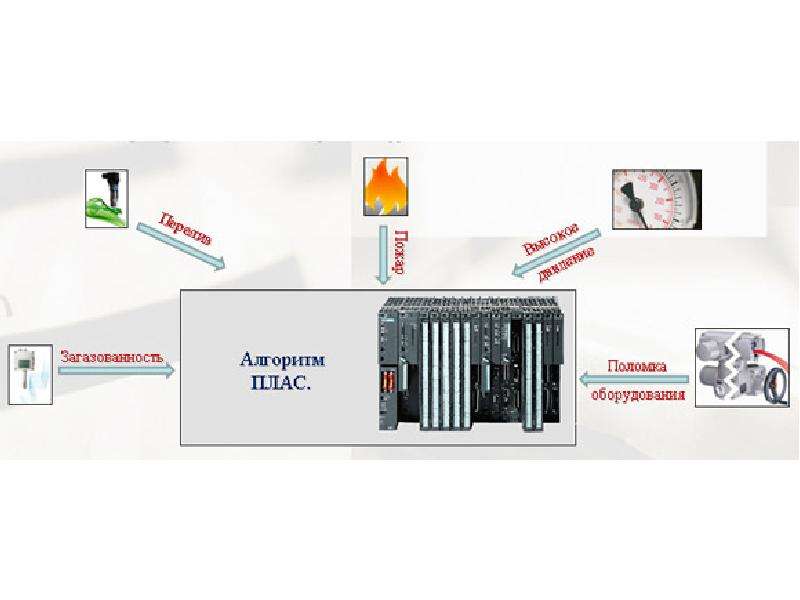

Место ПАЗ в АСУ ТП
Описание слайда:
Место ПАЗ в АСУ ТП

Слайд 5


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №5
Описание слайда:

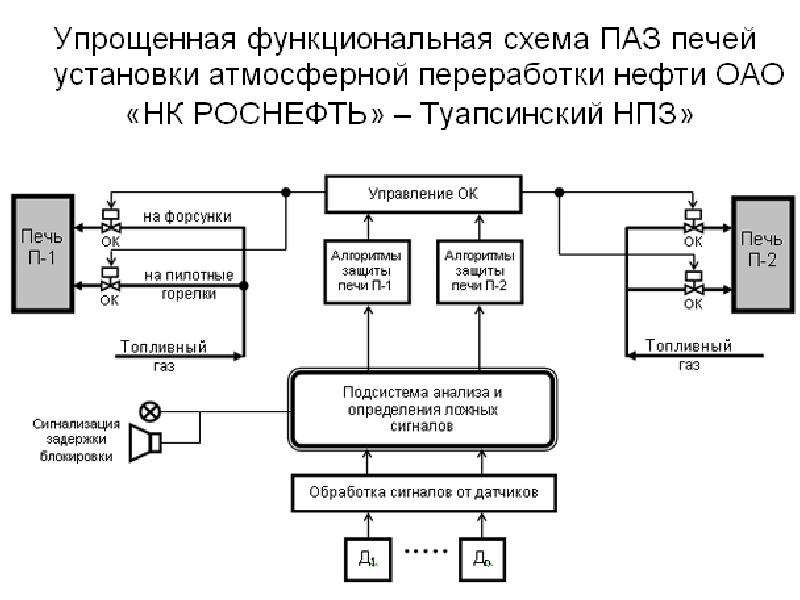

Слайд 6


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №6
Описание слайда:

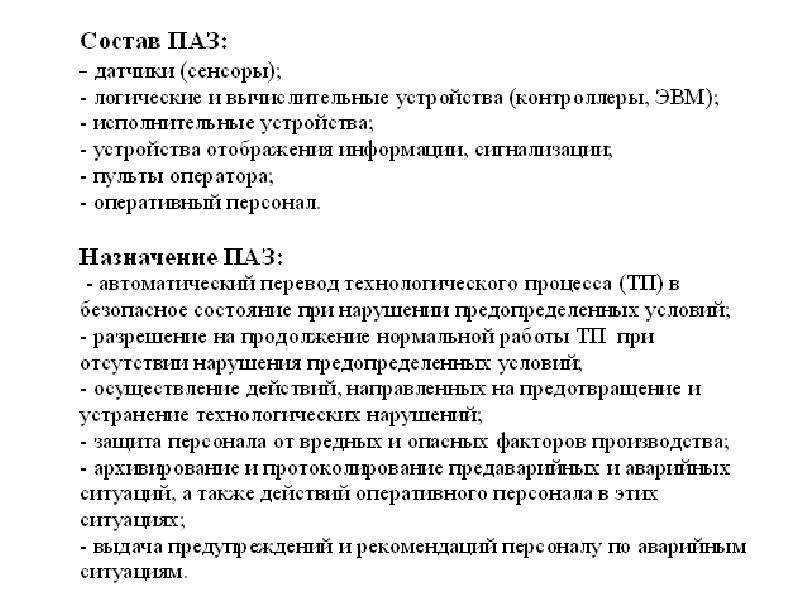

Слайд 7


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №7
Описание слайда:

Слайд 8


ФАКТОРЫ, КОТОРЫЕ НЕОБХОДИМО УЧИТЫВАТЬ ПРИ ПОСТРОЕНИИ ПАЗ 1. Категория взрывоопасности производства. 2. Последствия от «опасных» отказов ПАЗ (система...
Описание слайда:
ФАКТОРЫ, КОТОРЫЕ НЕОБХОДИМО УЧИТЫВАТЬ ПРИ ПОСТРОЕНИИ ПАЗ 1. Категория взрывоопасности производства. 2. Последствия от «опасных» отказов ПАЗ (система не сработала в момент наступления опасного события) 3. Последствия от «безопасных» отказов ПАЗ (система ложно сработала и остановила производство при отсутствии опасного события) 4. Влияние «человеческого фактора» на производственный процесс. 5. Статистика по структуре отказов технических средств автоматизации : Датчик 35 % Контроллер 10 % Исполнительный механизм 55 %

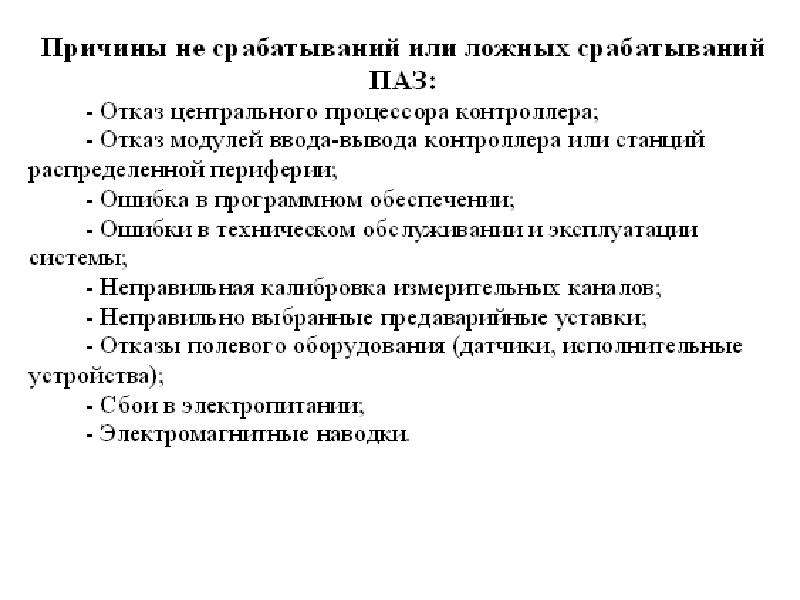

Слайд 9


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №9
Описание слайда:

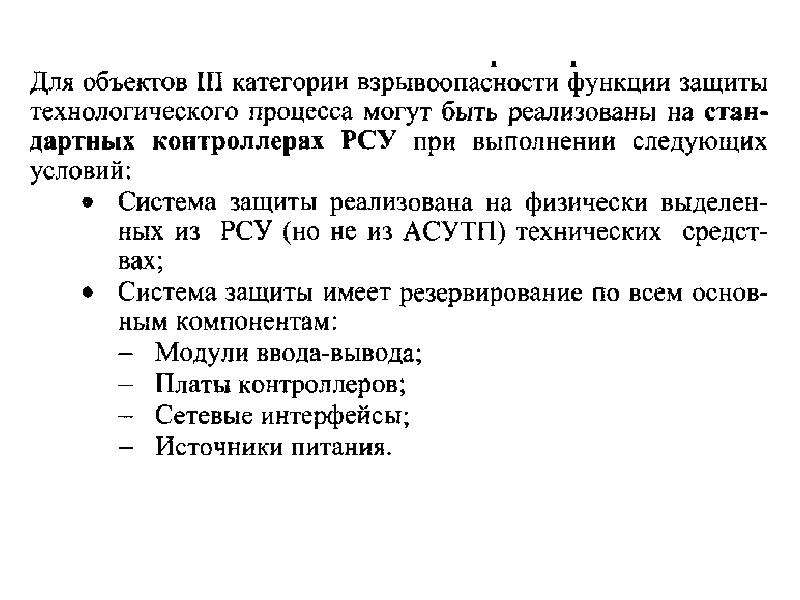

Слайд 10


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №10
Описание слайда:

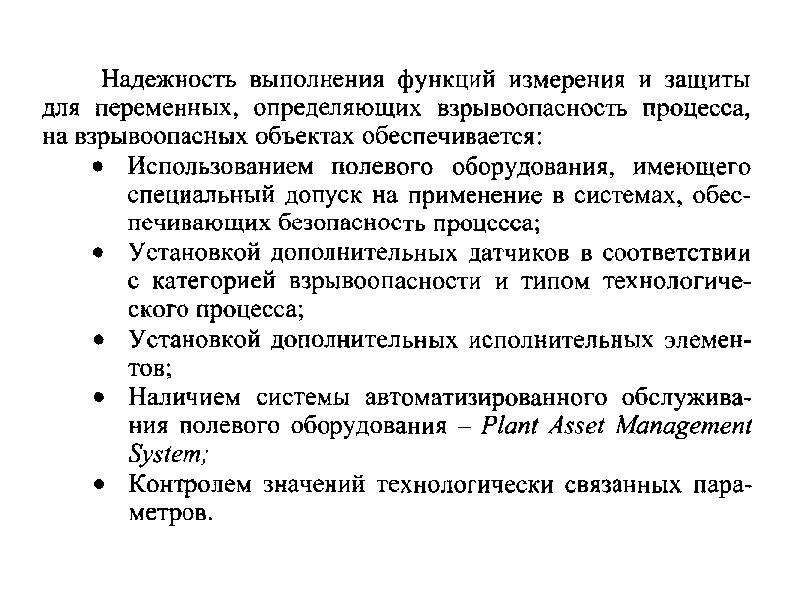

Слайд 11


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №11
Описание слайда:

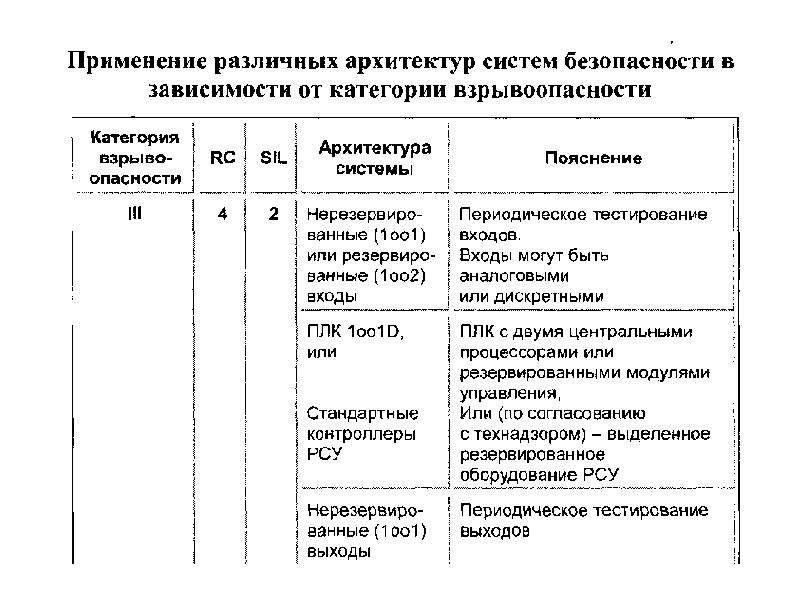

Слайд 12


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №12
Описание слайда:

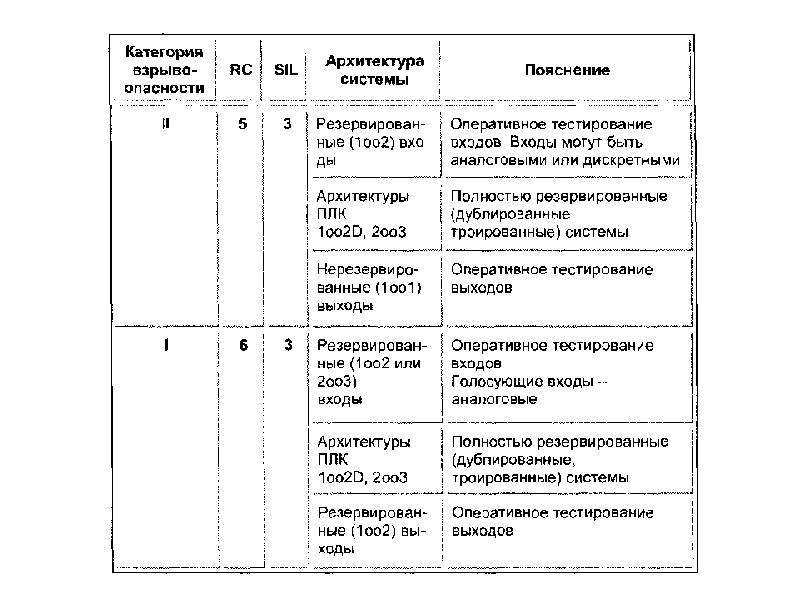

Слайд 13


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №13
Описание слайда:

Слайд 14


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №14
Описание слайда:

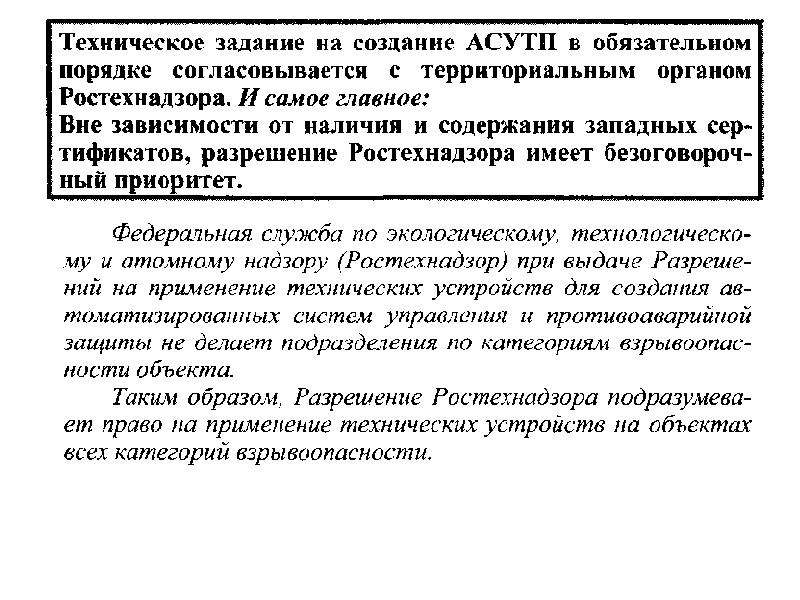

Слайд 15


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №15
Описание слайда:

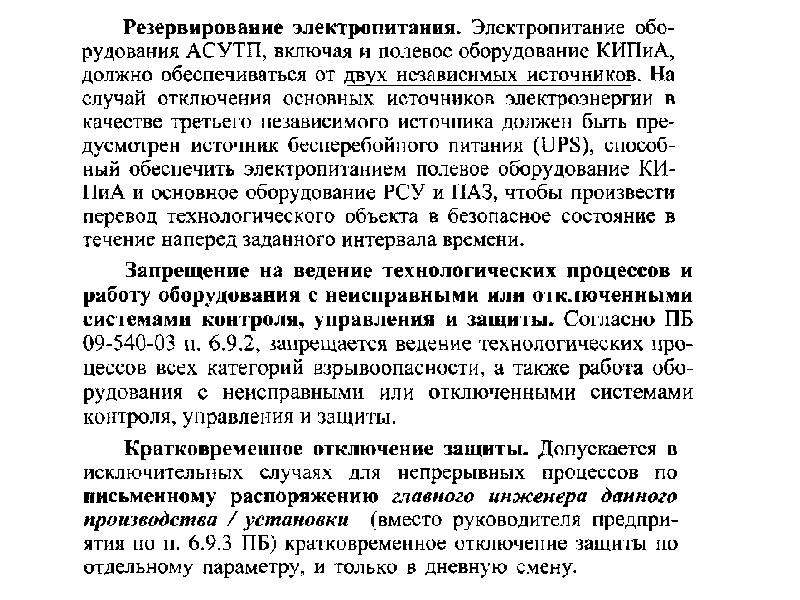

Слайд 16


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №16
Описание слайда:

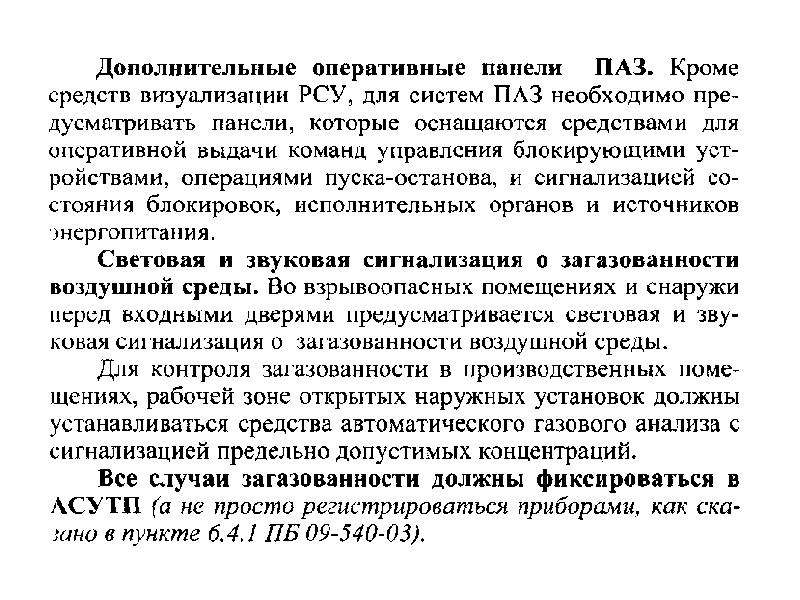

Слайд 17


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №17
Описание слайда:

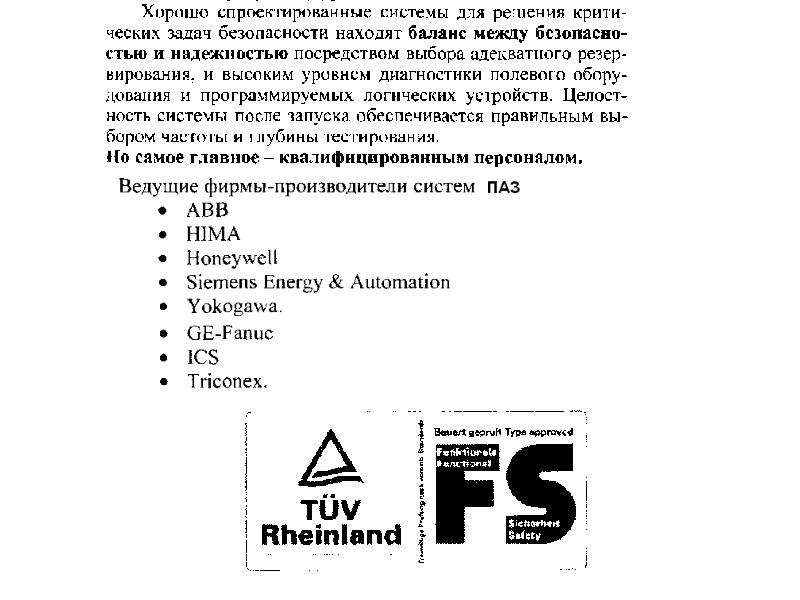

Слайд 18


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №18
Описание слайда:

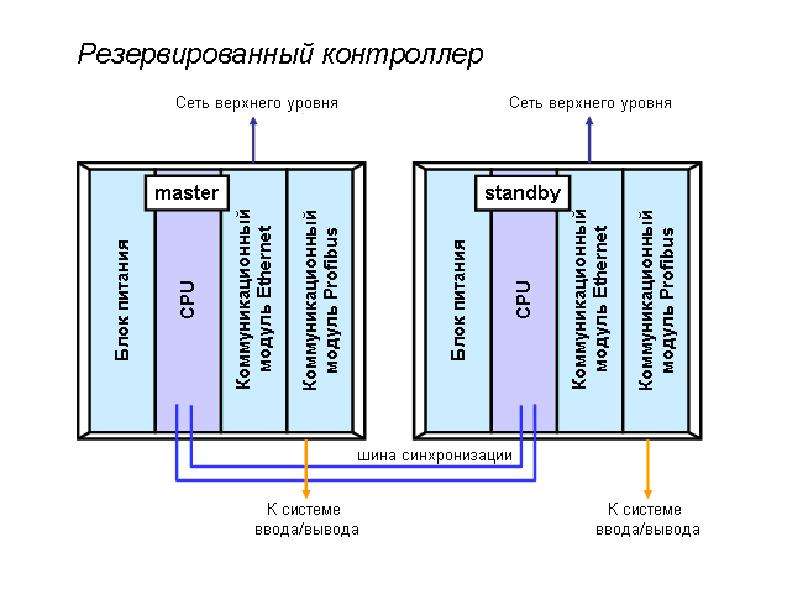

Слайд 19


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №19
Описание слайда:

Слайд 20

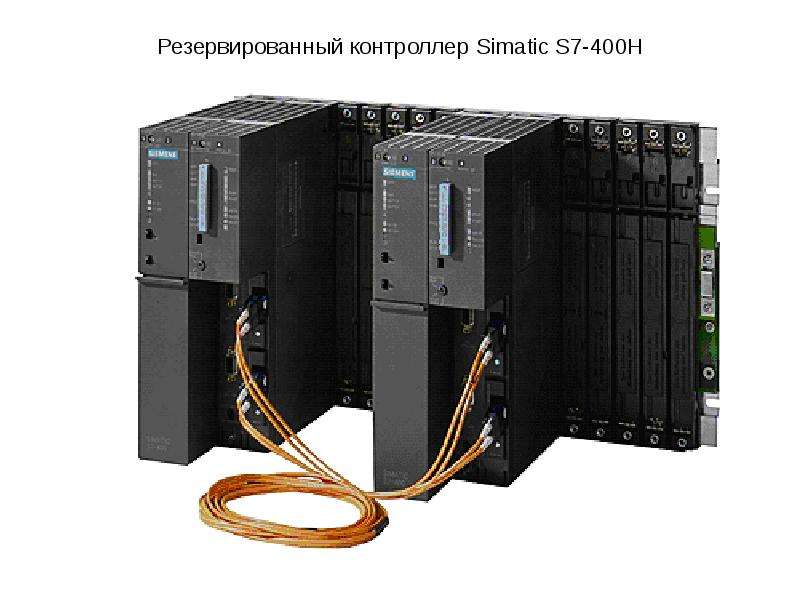

Резервированный контроллер Simatic S7-400H
Описание слайда:
Резервированный контроллер Simatic S7-400H

Слайд 21

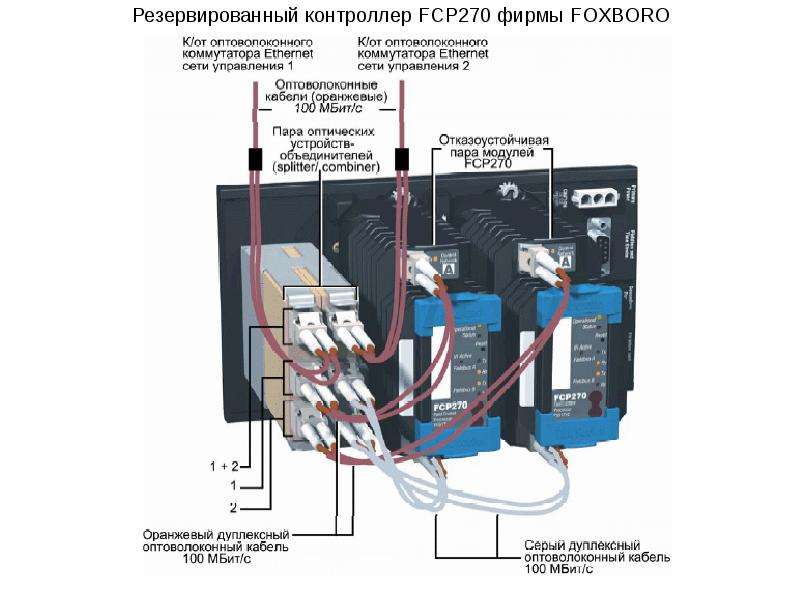

Резервированный контроллер FCP270 фирмы FOXBORO
Описание слайда:
Резервированный контроллер FCP270 фирмы FOXBORO

Слайд 22

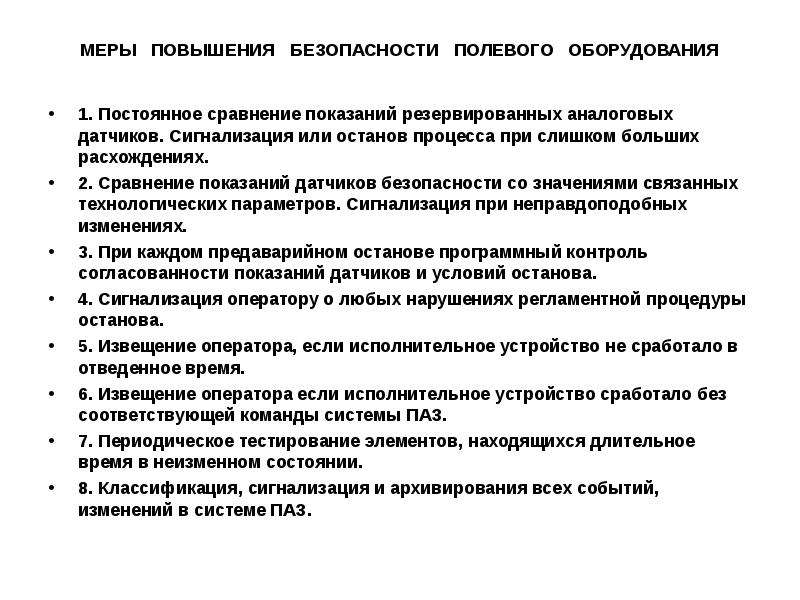

МЕРЫ ПОВЫШЕНИЯ БЕЗОПАСНОСТИ ПОЛЕВОГО ОБОРУДОВАНИЯ 1. Постоянное сравнение показаний резервированных аналоговых датчиков. Сигнализация или останов...
Описание слайда:
МЕРЫ ПОВЫШЕНИЯ БЕЗОПАСНОСТИ ПОЛЕВОГО ОБОРУДОВАНИЯ 1. Постоянное сравнение показаний резервированных аналоговых датчиков. Сигнализация или останов процесса при слишком больших расхождениях. 2. Сравнение показаний датчиков безопасности со значениями связанных технологических параметров. Сигнализация при неправдоподобных изменениях. 3. При каждом предаварийном останове программный контроль согласованности показаний датчиков и условий останова. 4. Сигнализация оператору о любых нарушениях регламентной процедуры останова. 5. Извещение оператора, если исполнительное устройство не сработало в отведенное время. 6. Извещение оператора если исполнительное устройство сработало без соответствующей команды системы ПАЗ. 7. Периодическое тестирование элементов, находящихся длительное время в неизменном состоянии. 8. Классификация, сигнализация и архивирования всех событий, изменений в системе ПАЗ.

Слайд 23

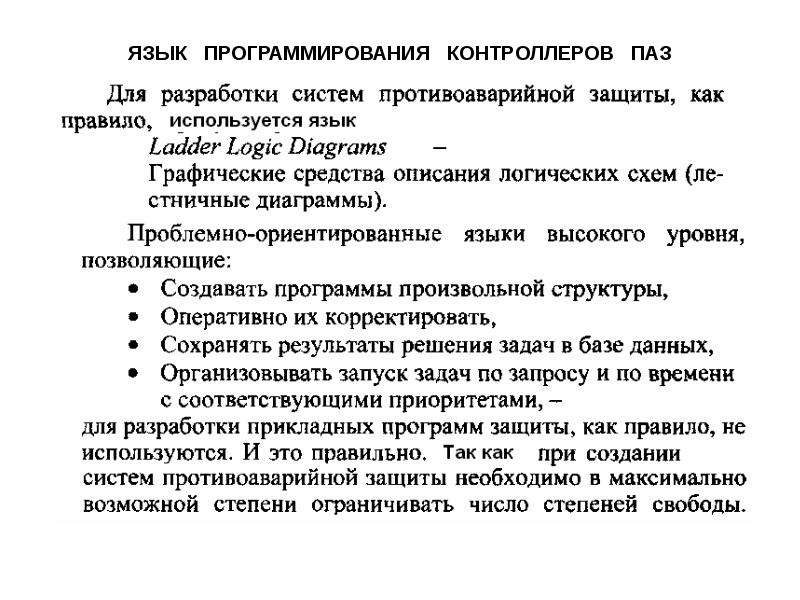

ЯЗЫК ПРОГРАММИРОВАНИЯ КОНТРОЛЛЕРОВ ПАЗ
Описание слайда:
ЯЗЫК ПРОГРАММИРОВАНИЯ КОНТРОЛЛЕРОВ ПАЗ

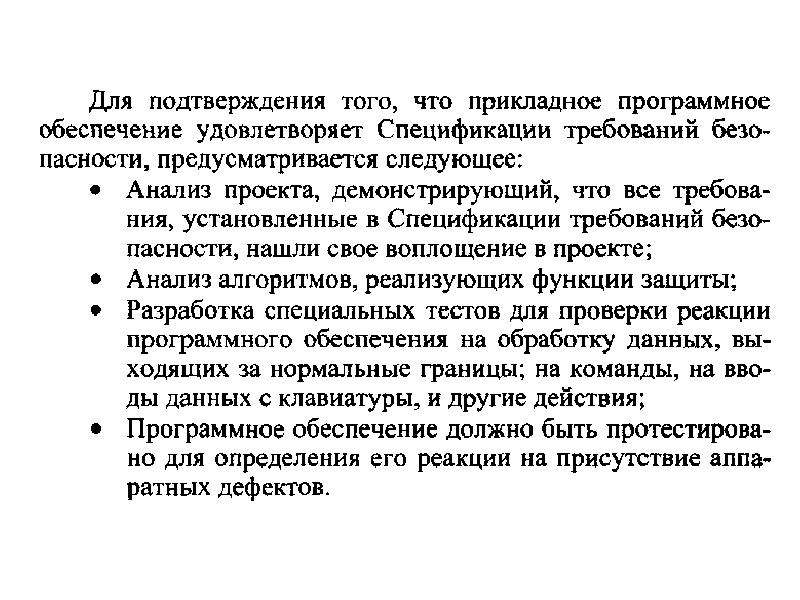

Слайд 24


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №24
Описание слайда:

Слайд 25

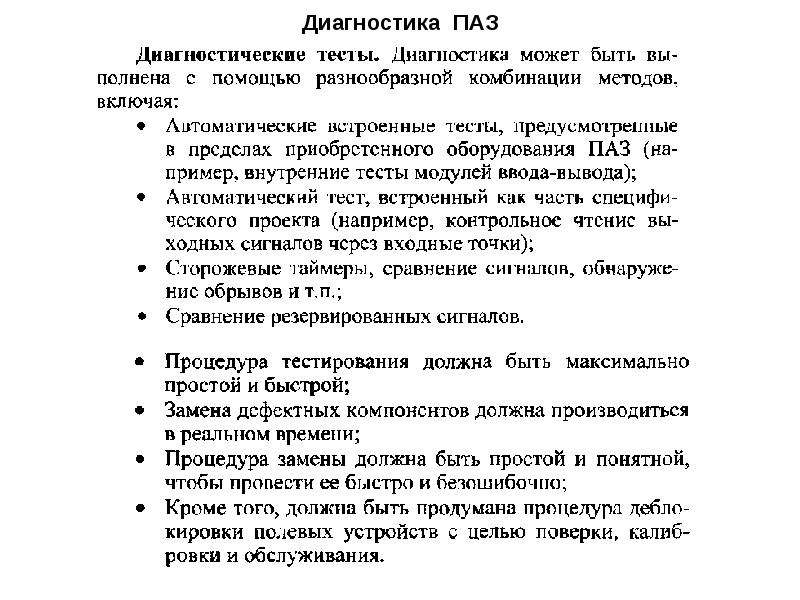

Диагностика ПАЗ
Описание слайда:
Диагностика ПАЗ

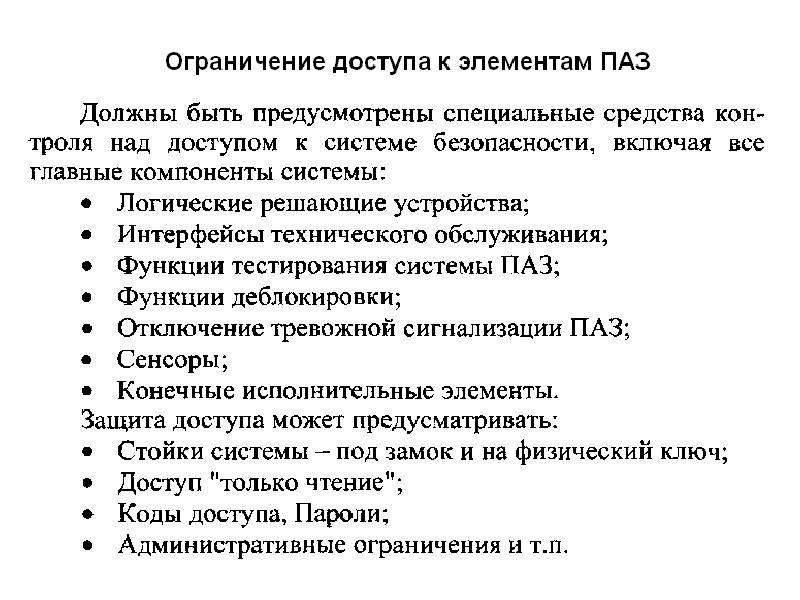

Слайд 26


Системы промышленной безопасности ( системы противоаварийной защиты), слайд №26
Описание слайда:

Слайд 27

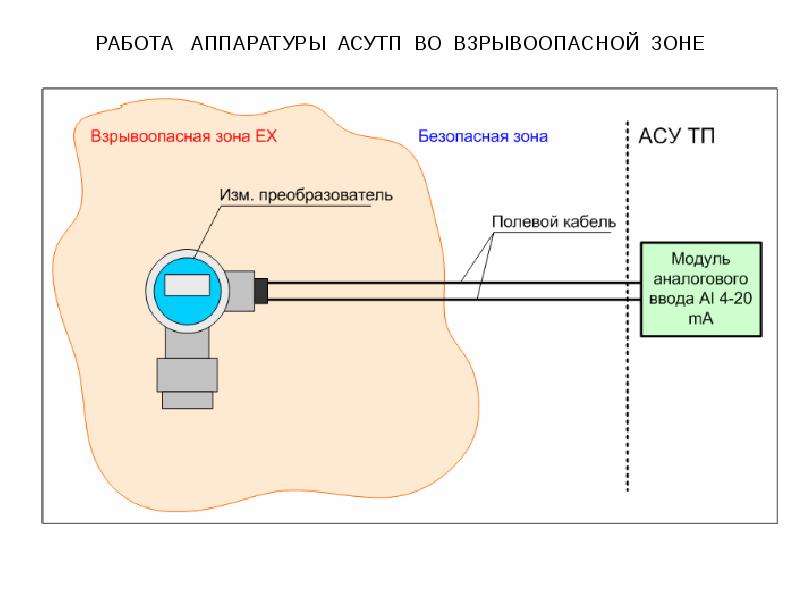

РАБОТА АППАРАТУРЫ АСУТП ВО ВЗРЫВООПАСНОЙ ЗОНЕ
Описание слайда:
РАБОТА АППАРАТУРЫ АСУТП ВО ВЗРЫВООПАСНОЙ ЗОНЕ

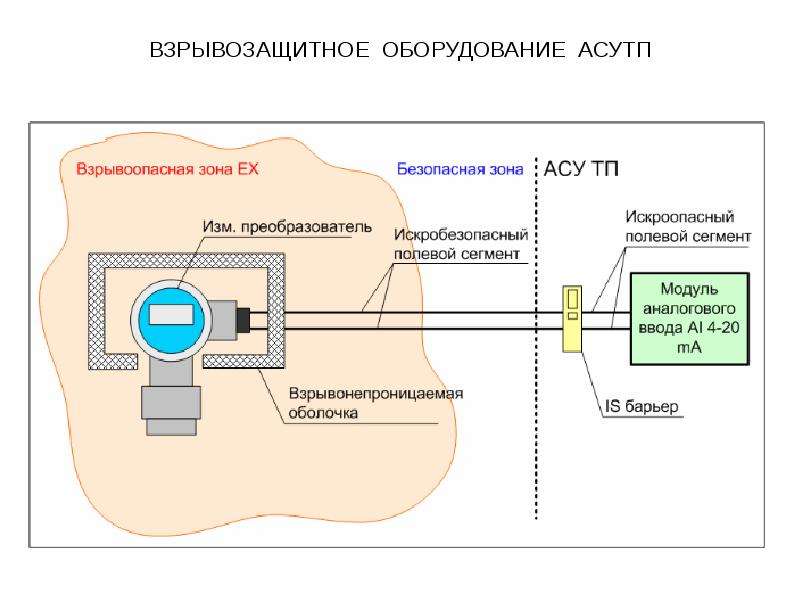

Слайд 28


ВЗРЫВОЗАЩИТНОЕ ОБОРУДОВАНИЕ АСУТП
Описание слайда:
ВЗРЫВОЗАЩИТНОЕ ОБОРУДОВАНИЕ АСУТП

Слайд 29

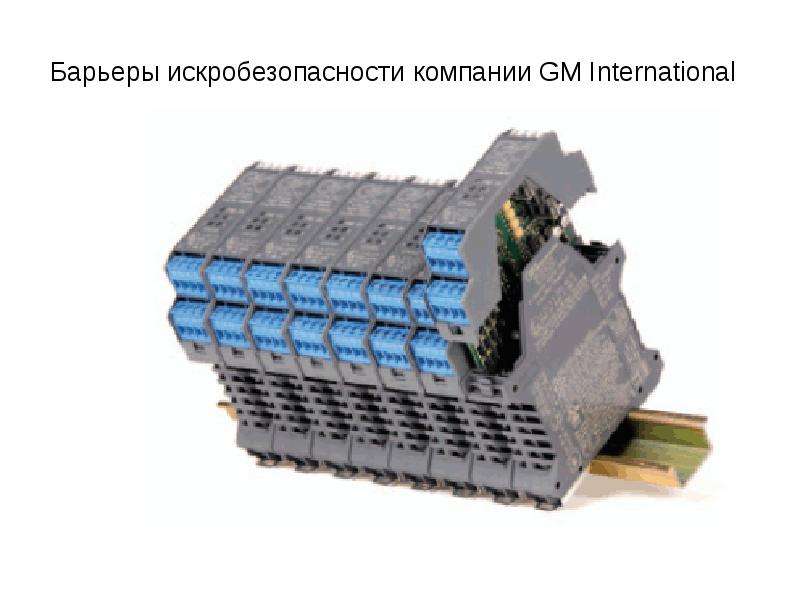

Барьеры искробезопасности компании GM International
Описание слайда:
Барьеры искробезопасности компании GM International
