Вы можете ознакомиться и скачать презентацию на тему Системы вентиляции. Доклад-сообщение содержит 38 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Системы вентиляции

Слайд 2

Описание слайда:

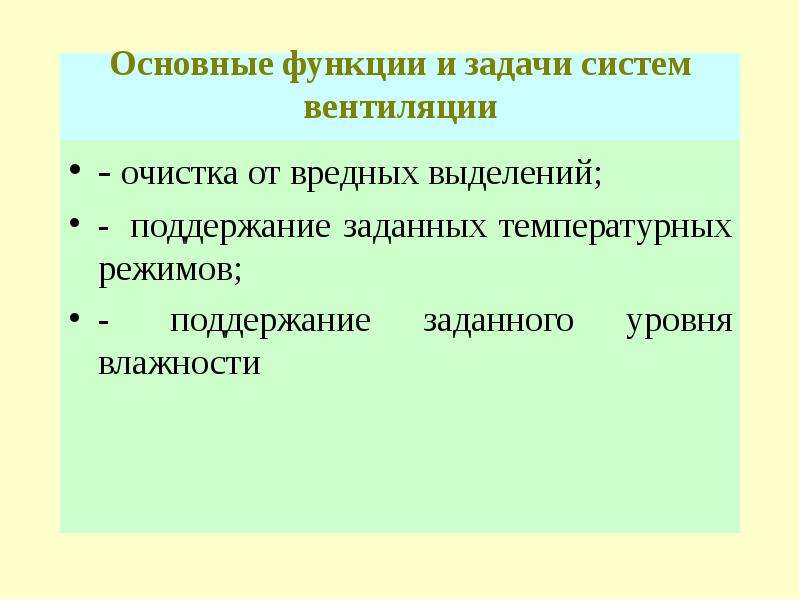

Основные функции и задачи систем вентиляции - очистка от вредных выделений; - поддержание заданных температурных режимов; - поддержание заданного уровня влажности

Слайд 3

Описание слайда:

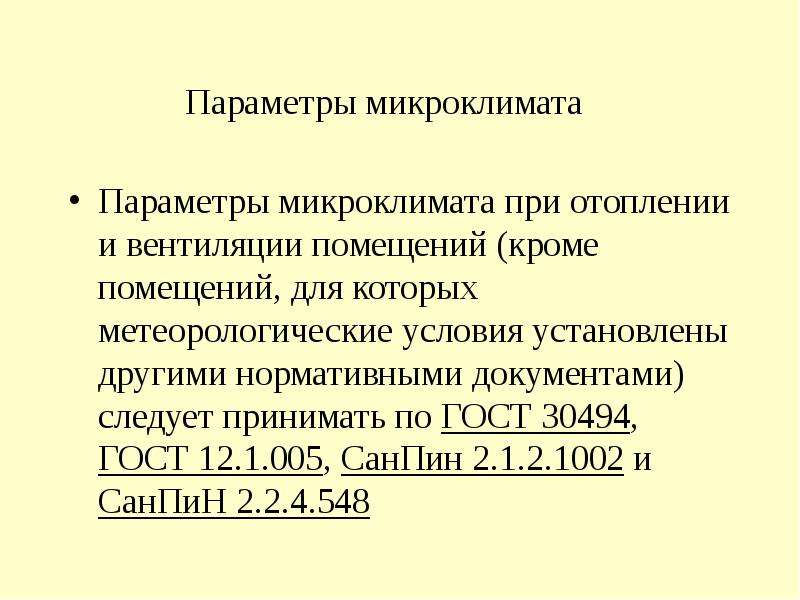

Параметры микроклимата Параметры микроклимата при отоплении и вентиляции помещений (кроме помещений, для которых метеорологические условия установлены другими нормативными документами) следует принимать по ГОСТ 30494, ГОСТ 12.1.005, СанПин 2.1.2.1002 и СанПиН 2.2.4.548

Слайд 4

Описание слайда:

Не используются и в нерабочее время Когда помещения не используются и в нерабочее время, можно принимать температуру воздуха ниже нормируемой, но не ниже: 15 °С - в жилых помещениях; 12 °С - в общественных и административно-бытовых помещениях; 5 °С - в производственных помещениях.

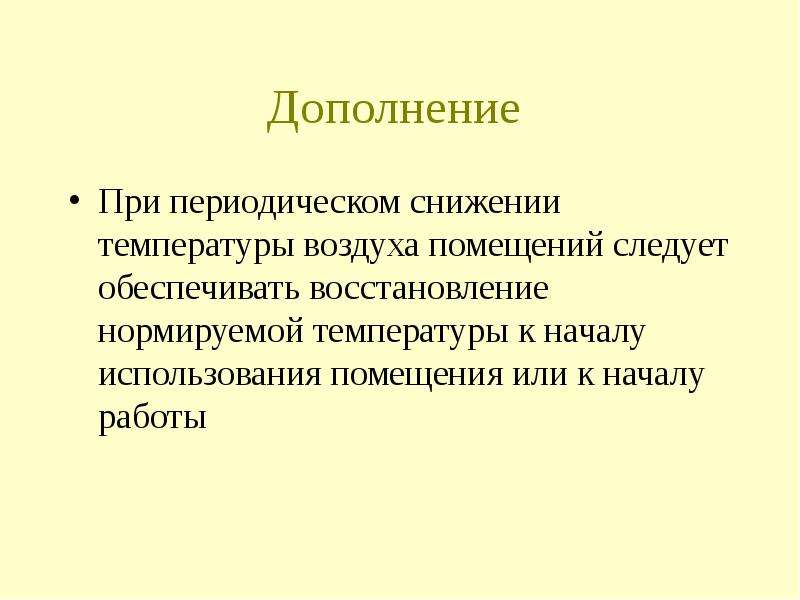

Слайд 5

Описание слайда:

Дополнение При периодическом снижении температуры воздуха помещений следует обеспечивать восстановление нормируемой температуры к началу использования помещения или к началу работы

Слайд 6

Описание слайда:

Виды вентиляции Вытяжная вентиляция естественная принудительная Приточная вентиляция Приточно- вытяжная

Слайд 7

Описание слайда:

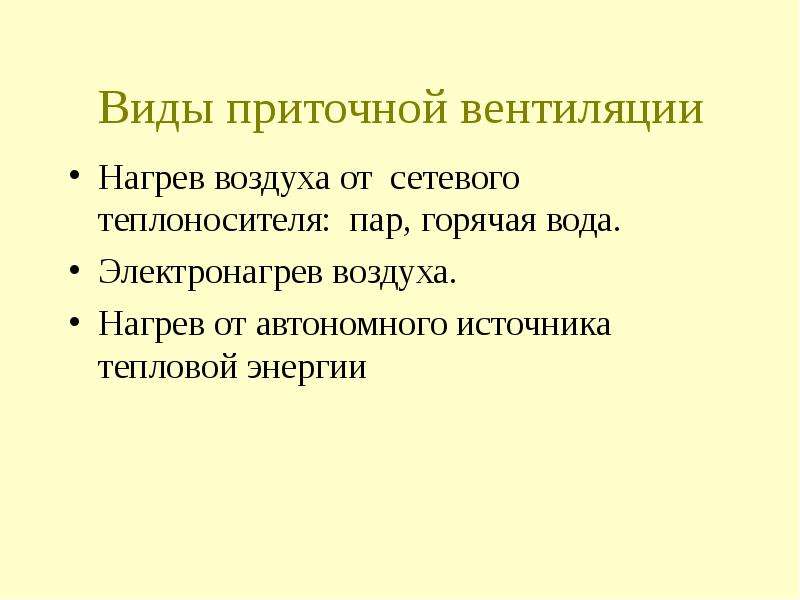

Виды приточной вентиляции Нагрев воздуха от сетевого теплоносителя: пар, горячая вода. Электронагрев воздуха. Нагрев от автономного источника тепловой энергии

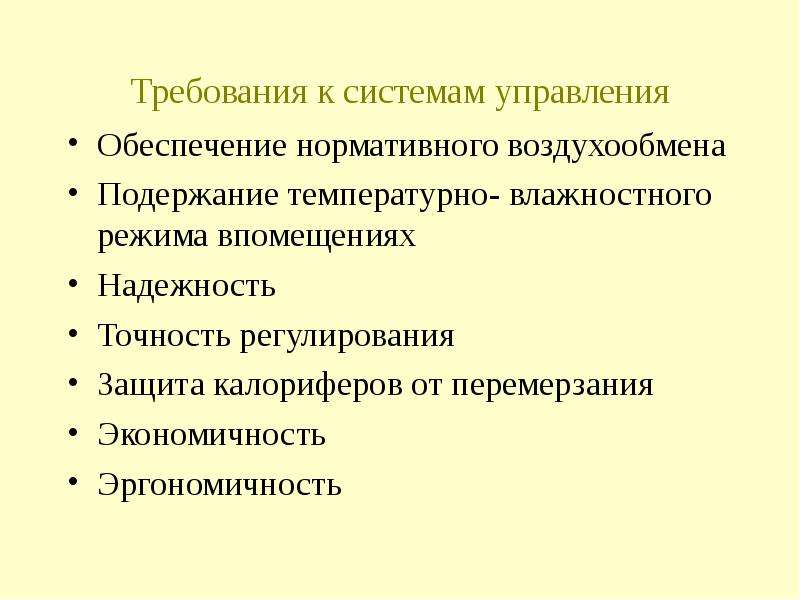

Слайд 8

Описание слайда:

Требования к системам управления Обеспечение нормативного воздухообмена Подержание температурно- влажностного режима впомещениях Надежность Точность регулирования Защита калориферов от перемерзания Экономичность Эргономичность

Слайд 9

Описание слайда:

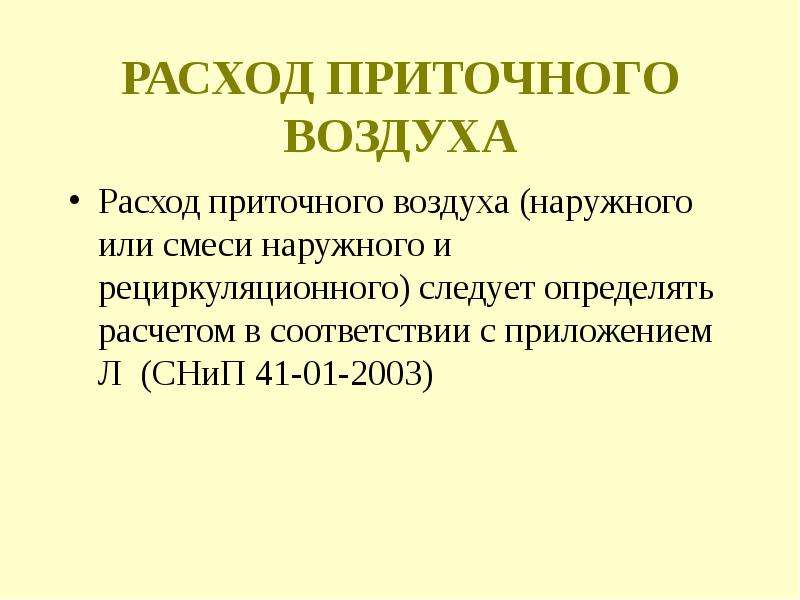

РАСХОД ПРИТОЧНОГО ВОЗДУХА Расход приточного воздуха (наружного или смеси наружного и рециркуляционного) следует определять расчетом в соответствии с приложением Л (СНиП 41-01-2003)

Слайд 10

Описание слайда:

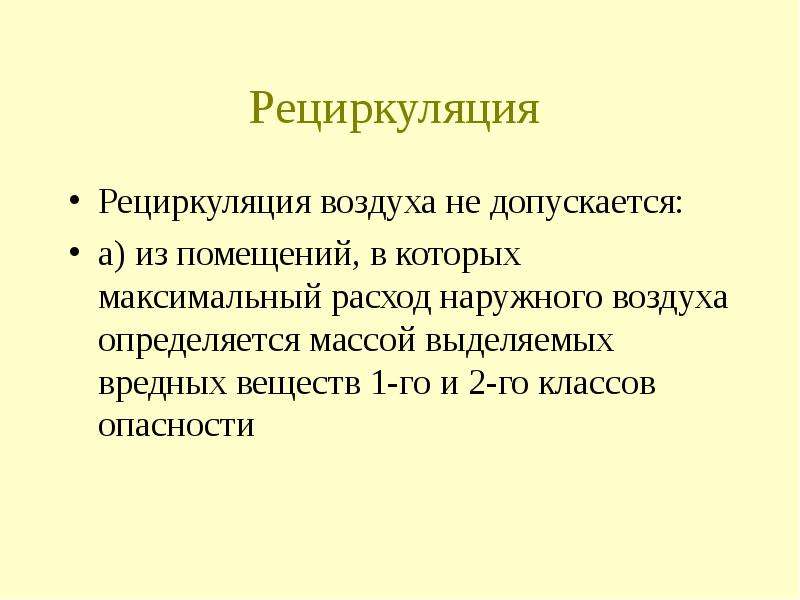

Рециркуляция Рециркуляция воздуха не допускается: а) из помещений, в которых максимальный расход наружного воздуха определяется массой выделяемых вредных веществ 1-го и 2-го классов опасности

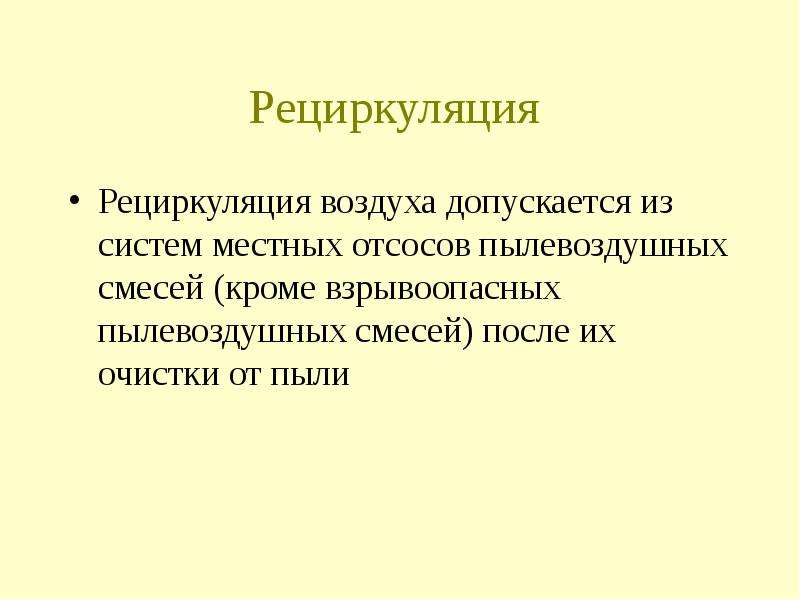

Слайд 11

Описание слайда:

Рециркуляция Рециркуляция воздуха допускается из систем местных отсосов пылевоздушных смесей (кроме взрывоопасных пылевоздушных смесей) после их очистки от пыли

Слайд 12

Описание слайда:

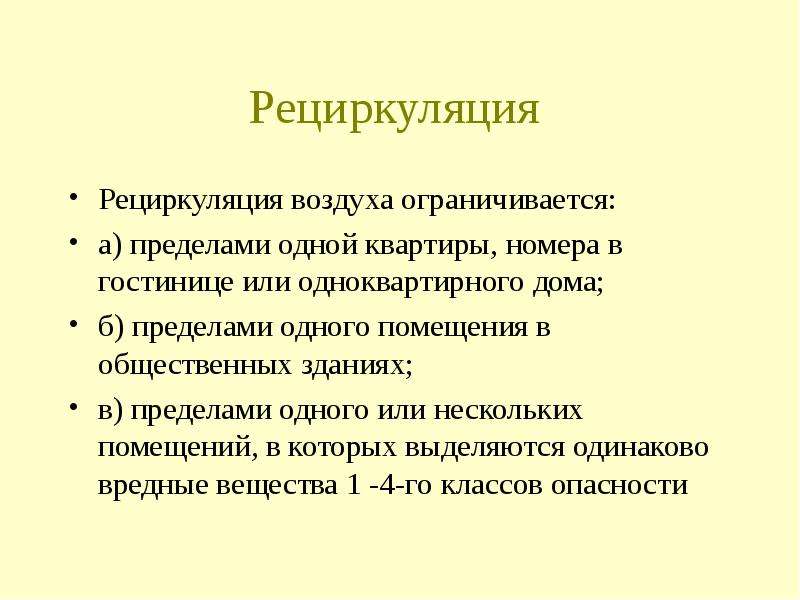

Рециркуляция Рециркуляция воздуха ограничивается: а) пределами одной квартиры, номера в гостинице или одноквартирного дома; б) пределами одного помещения в общественных зданиях; в) пределами одного или нескольких помещений, в которых выделяются одинаково вредные вещества 1 -4-го классов опасности

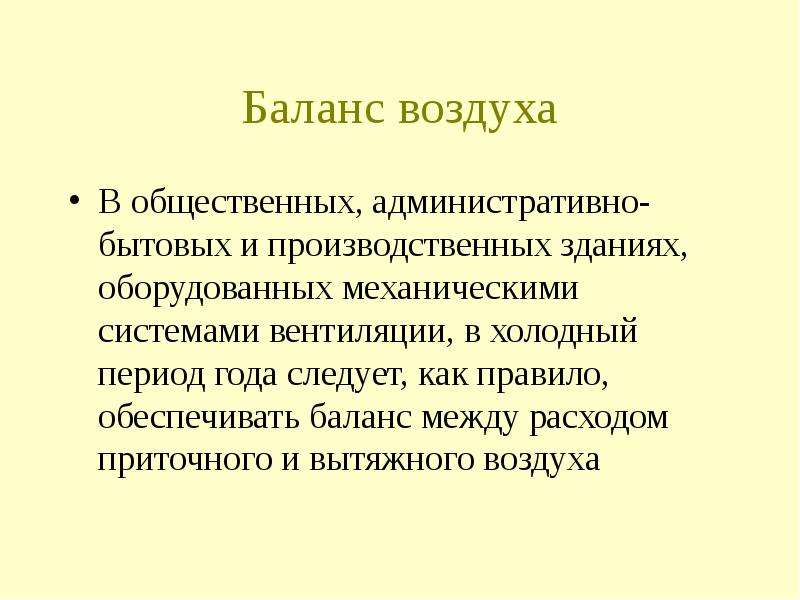

Слайд 13

Описание слайда:

Баланс воздуха В общественных, административно-бытовых и производственных зданиях, оборудованных механическими системами вентиляции, в холодный период года следует, как правило, обеспечивать баланс между расходом приточного и вытяжного воздуха

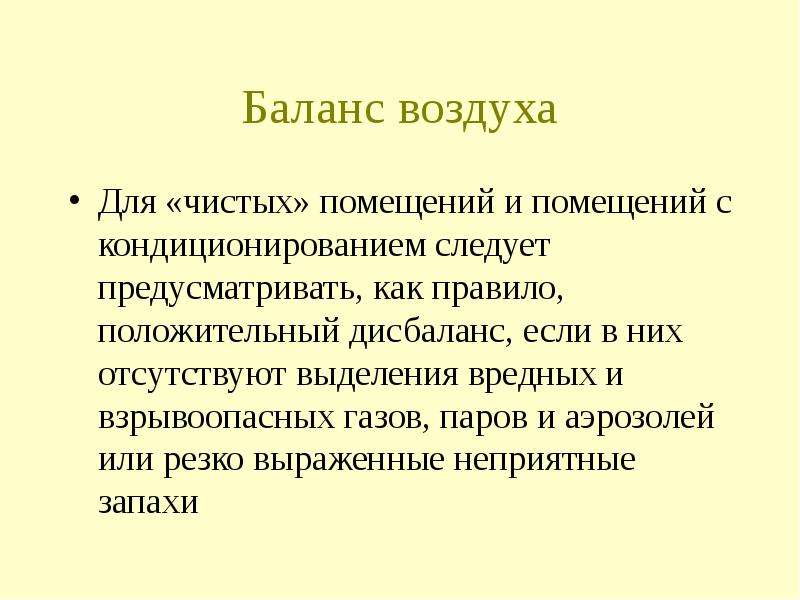

Слайд 14

Описание слайда:

Баланс воздуха Для «чистых» помещений и помещений с кондиционированием следует предусматривать, как правило, положительный дисбаланс, если в них отсутствуют выделения вредных и взрывоопасных газов, паров и аэрозолей или резко выраженные неприятные запахи

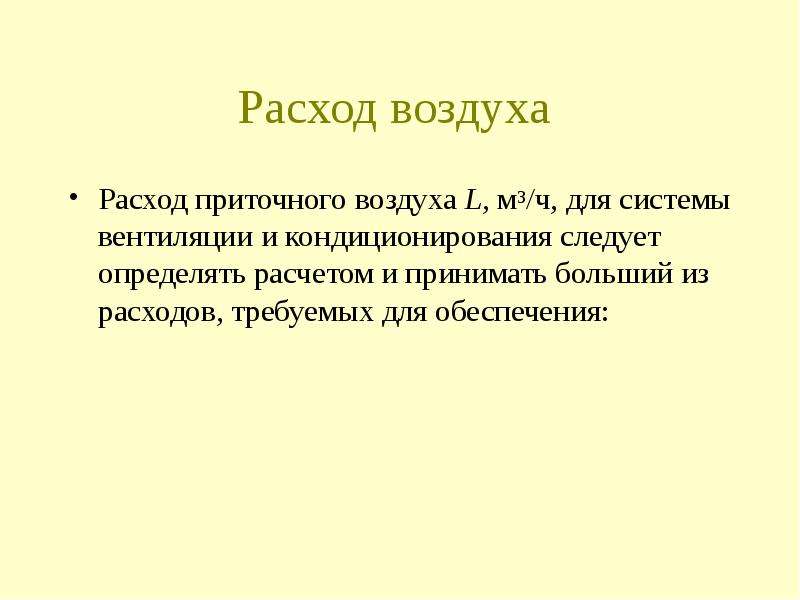

Слайд 15

Описание слайда:

Расход воздуха Расход приточного воздуха L, м3/ч, для системы вентиляции и кондиционирования следует определять расчетом и принимать больший из расходов, требуемых для обеспечения:

Слайд 16

Описание слайда:

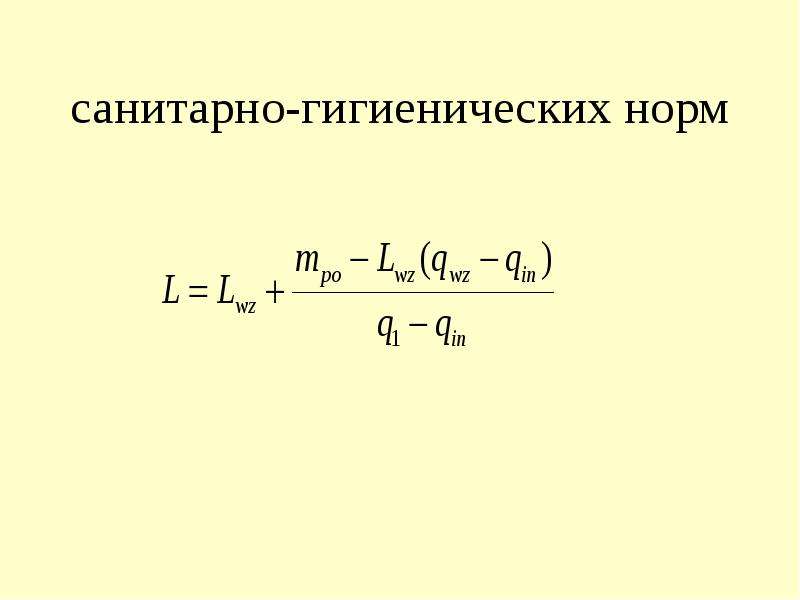

санитарно-гигиенических норм

Слайд 17

Описание слайда:

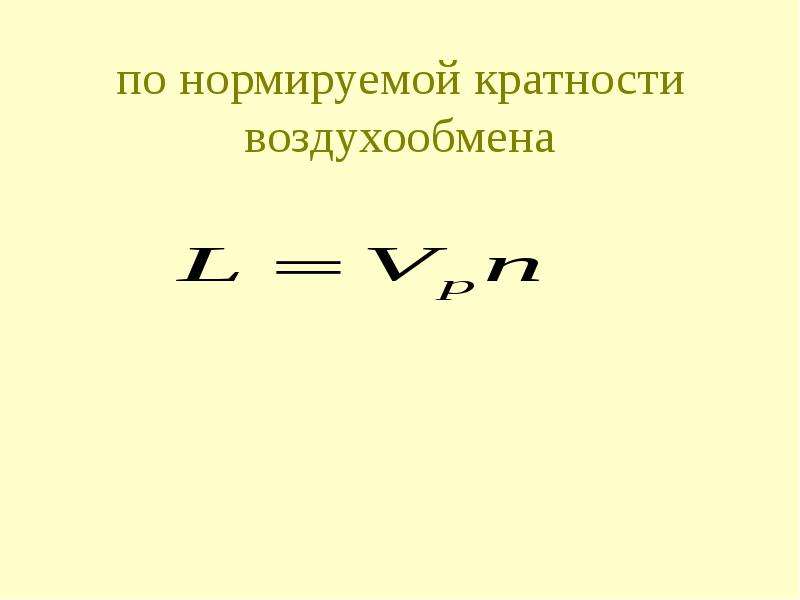

по нормируемой кратности воздухообмена

Слайд 18

Описание слайда:

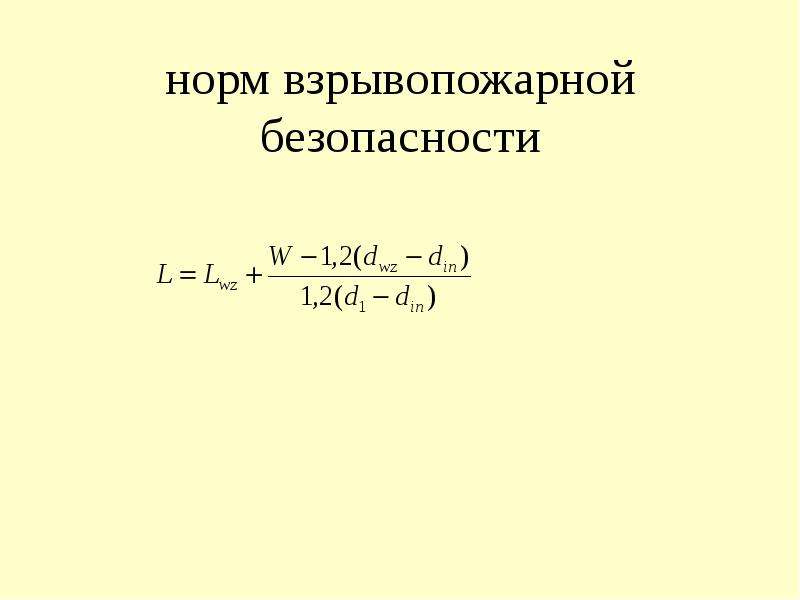

норм взрывопожарной безопасности

Слайд 19

Описание слайда:

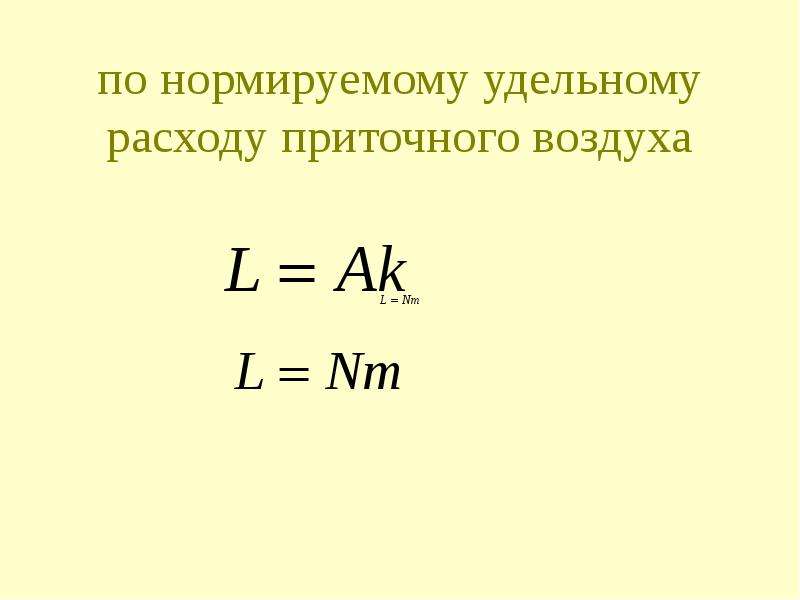

по нормируемому удельному расходу приточного воздуха

Слайд 20

Описание слайда:

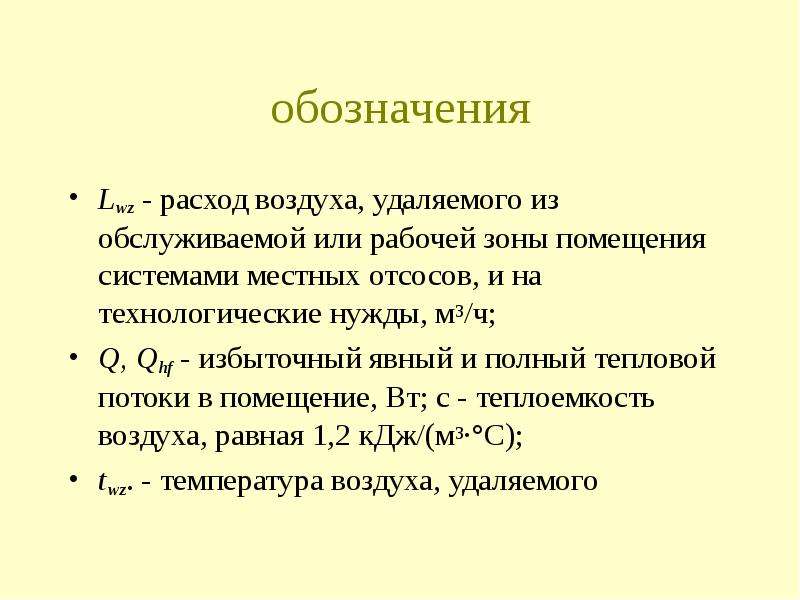

обозначения Lwz - расход воздуха, удаляемого из обслуживаемой или рабочей зоны помещения системами местных отсосов, и на технологические нужды, м3/ч; Q, Qhf - избыточный явный и полный тепловой потоки в помещение, Вт; с - теплоемкость воздуха, равная 1,2 кДж/(м3∙°С); twz. - температура воздуха, удаляемого

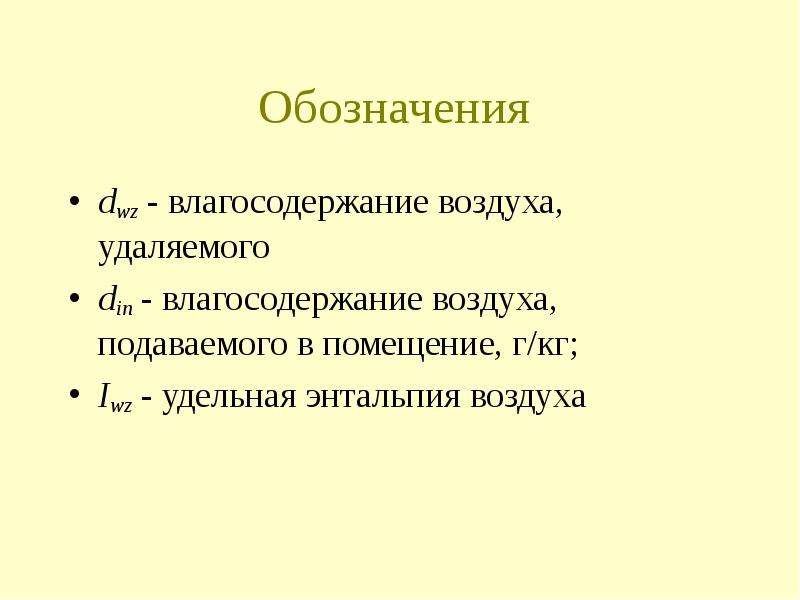

Слайд 21

Описание слайда:

Обозначения dwz - влагосодержание воздуха, удаляемого din - влагосодержание воздуха, подаваемого в помещение, г/кг; Iwz - удельная энтальпия воздуха

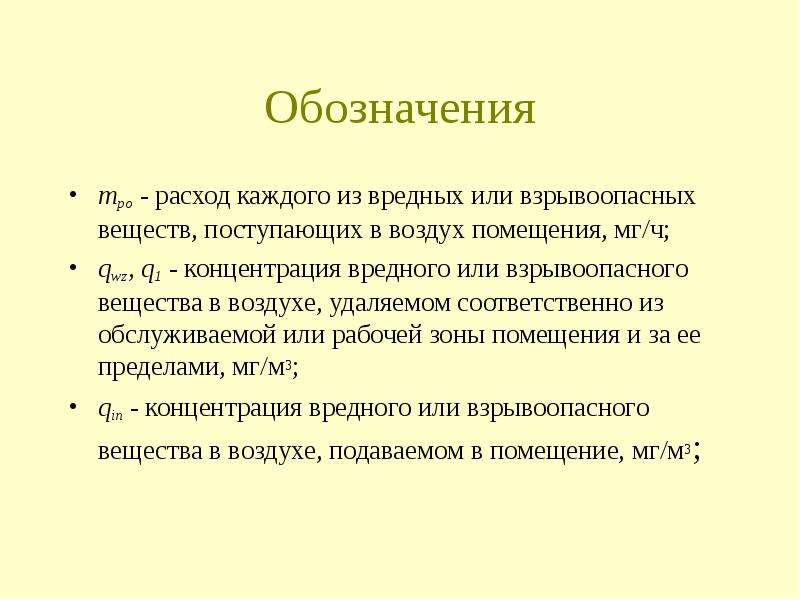

Слайд 22

Описание слайда:

Обозначения mро - расход каждого из вредных или взрывоопасных веществ, поступающих в воздух помещения, мг/ч; qwz, q1 - концентрация вредного или взрывоопасного вещества в воздухе, удаляемом соответственно из обслуживаемой или рабочей зоны помещения и за ее пределами, мг/м3; qin - концентрация вредного или взрывоопасного вещества в воздухе, подаваемом в помещение, мг/м3;

Слайд 23

Описание слайда:

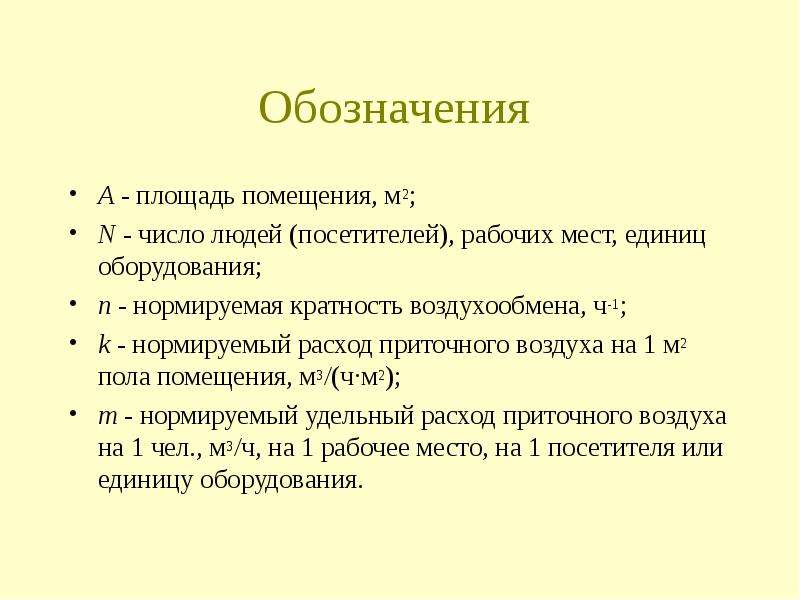

Обозначения А - площадь помещения, м2; N - число людей (посетителей), рабочих мест, единиц оборудования; n - нормируемая кратность воздухообмена, ч-1; k - нормируемый расход приточного воздуха на 1 м2 пола помещения, м3/(ч∙м2); m - нормируемый удельный расход приточного воздуха на 1 чел., м3/ч, на 1 рабочее место, на 1 посетителя или единицу оборудования.

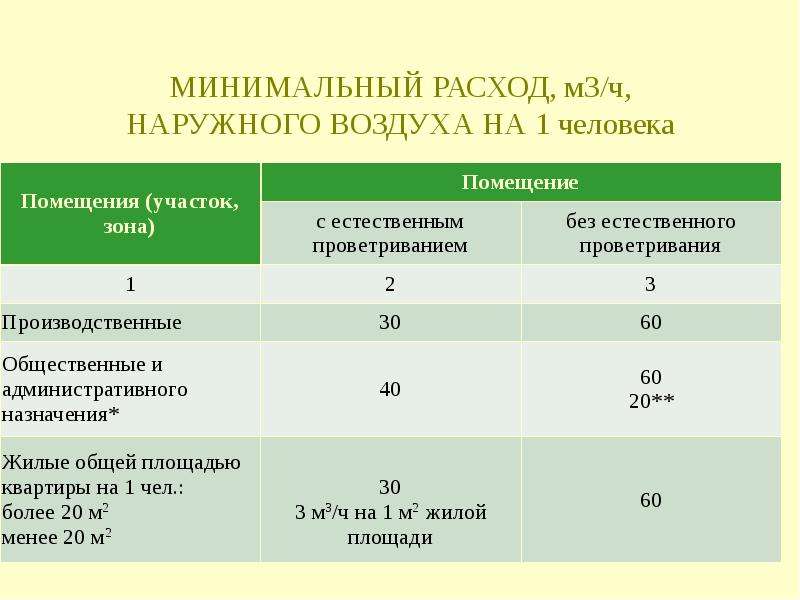

Слайд 24

Описание слайда:

МИНИМАЛЬНЫЙ РАСХОД, м3/ч, НАРУЖНОГО ВОЗДУХА НА 1 человека

Слайд 25

Описание слайда:

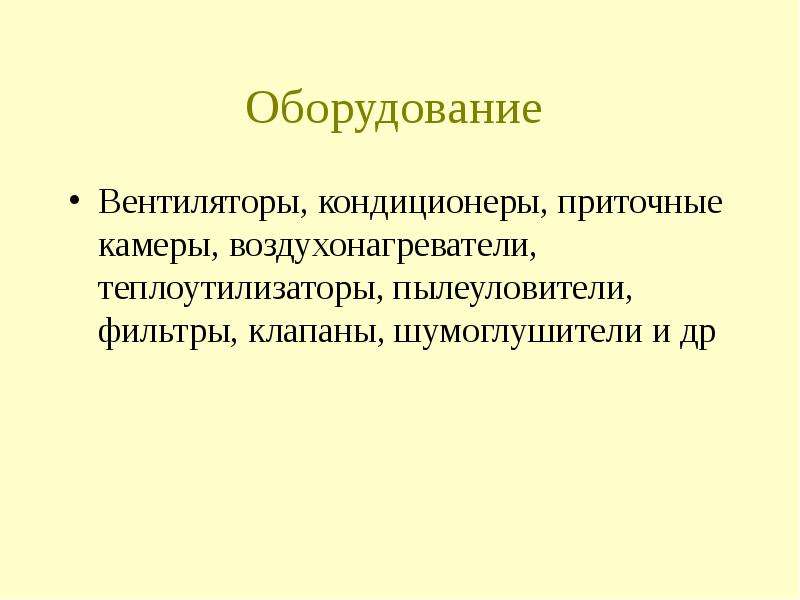

Оборудование Вентиляторы, кондиционеры, приточные камеры, воздухонагреватели, теплоутилизаторы, пылеуловители, фильтры, клапаны, шумоглушители и др

Слайд 26

Описание слайда:

Факторы, влияющие на самочувствие Избыток или недостаток тепла; Большие нагретые поверхности, излучающие тепло; Избыток влаги в воздухе; Вредные газы и пары, пыль; Скорость движения воздуха

Слайд 27

Описание слайда:

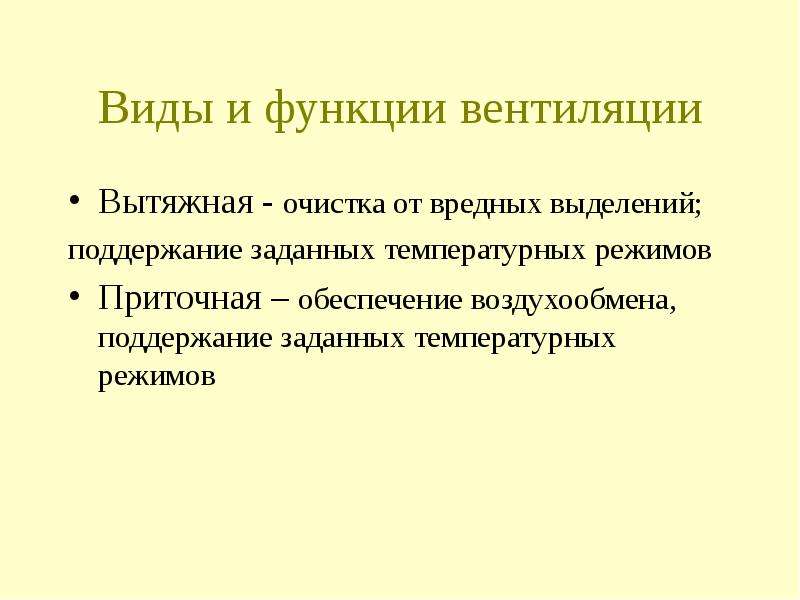

Виды и функции вентиляции Вытяжная - очистка от вредных выделений; поддержание заданных температурных режимов Приточная – обеспечение воздухообмена, поддержание заданных температурных режимов

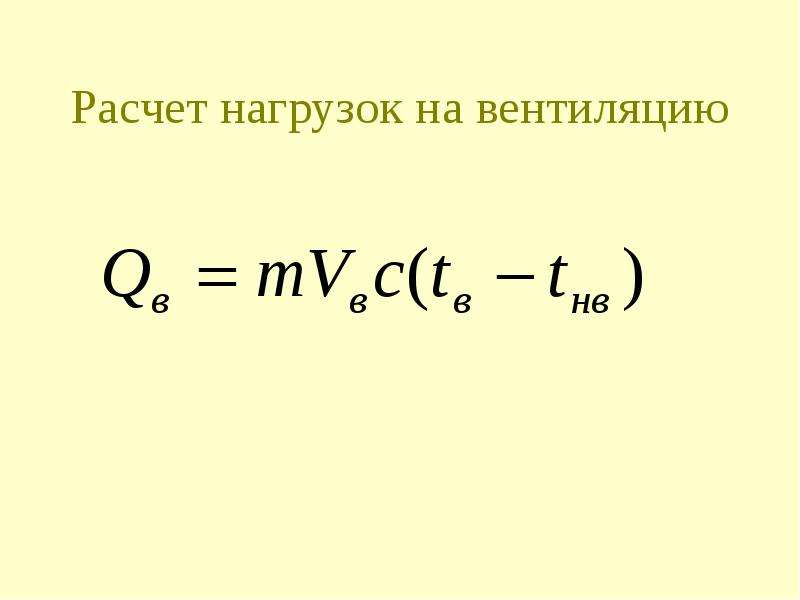

Слайд 28

Описание слайда:

Расчет нагрузок на вентиляцию

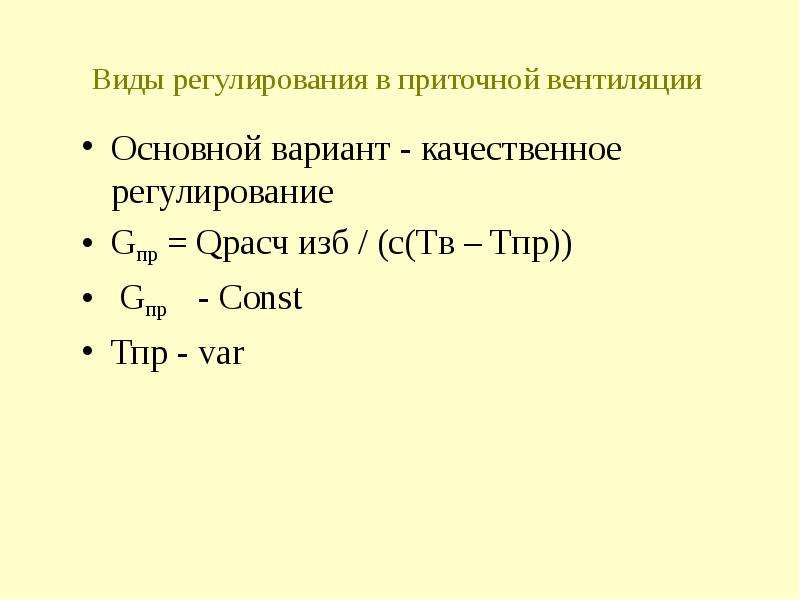

Слайд 29

Описание слайда:

Виды регулирования в приточной вентиляции Основной вариант - качественное регулирование Gпр = Qрасч изб / (с(Tв – Tпр)) Gпр - Const Тпр - var

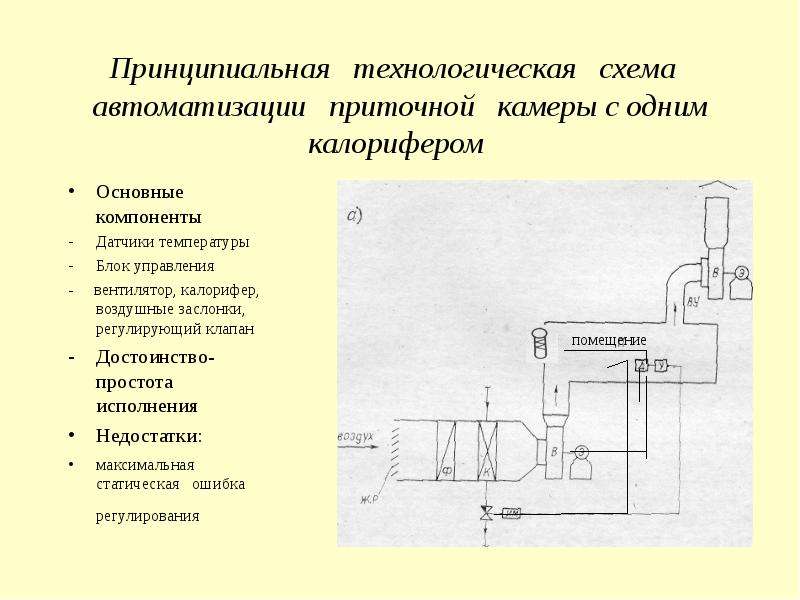

Слайд 30

Описание слайда:

Принципиальная технологическая схема автоматизации приточной камеры с одним калорифером Основные компоненты Датчики температуры Блок управления - вентилятор, калорифер, воздушные заслонки, регулирующий клапан Достоинство- простота исполнения Недостатки: максимальная статическая ошибка регулирования

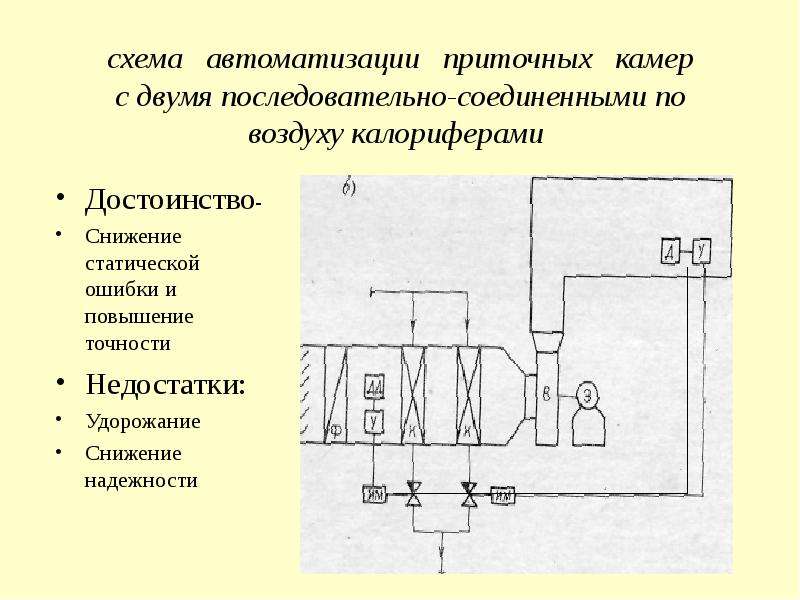

Слайд 31

Описание слайда:

схема автоматизации приточных камер с двумя последовательно-соединенными по воздуху калориферами Достоинство- Снижение статической ошибки и повышение точности Недостатки: Удорожание Снижение надежности

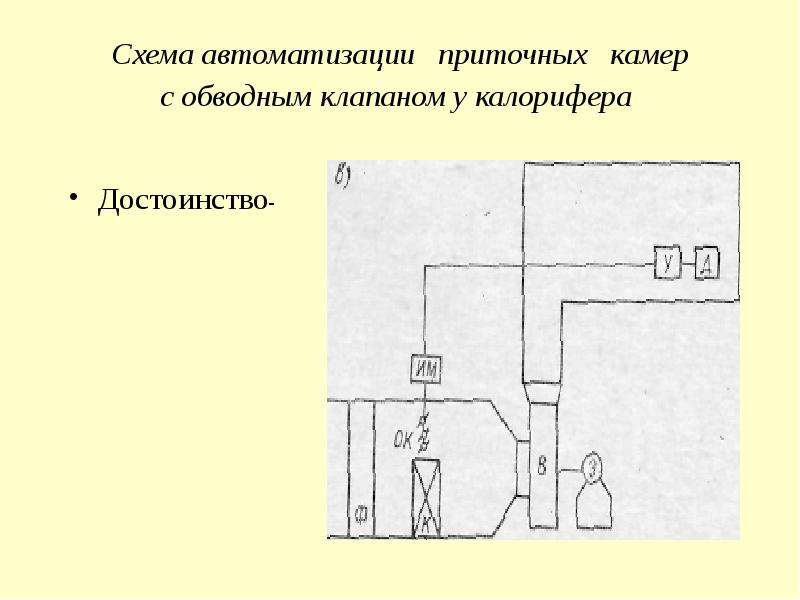

Слайд 32

Описание слайда:

Схема автоматизации приточных камер с обводным клапаном у калорифера Достоинство-

Слайд 33

Описание слайда:

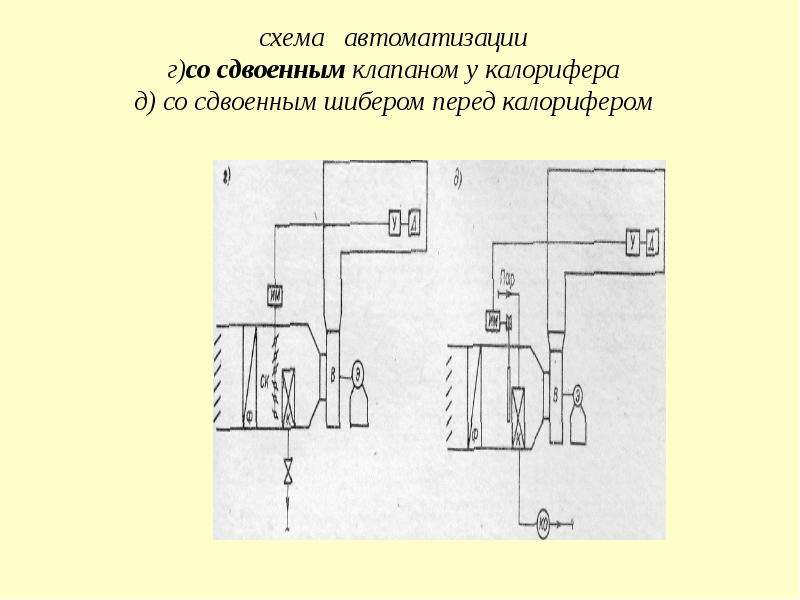

схема автоматизации г)со сдвоенным клапаном у калорифера д) со сдвоенным шибером перед калорифером

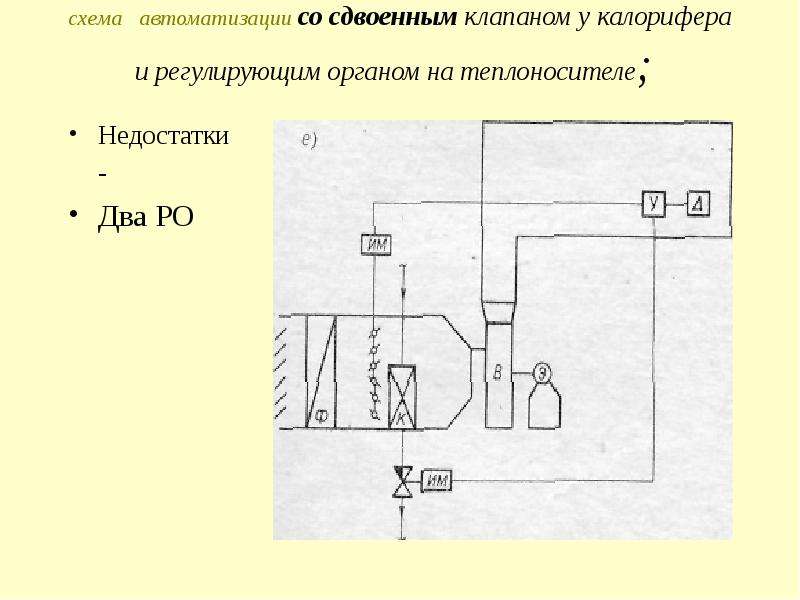

Слайд 34

Описание слайда:

схема автоматизации со сдвоенным клапаном у калорифера и регулирующим органом на теплоносителе; Недостатки - Два РО

Слайд 35

Описание слайда:

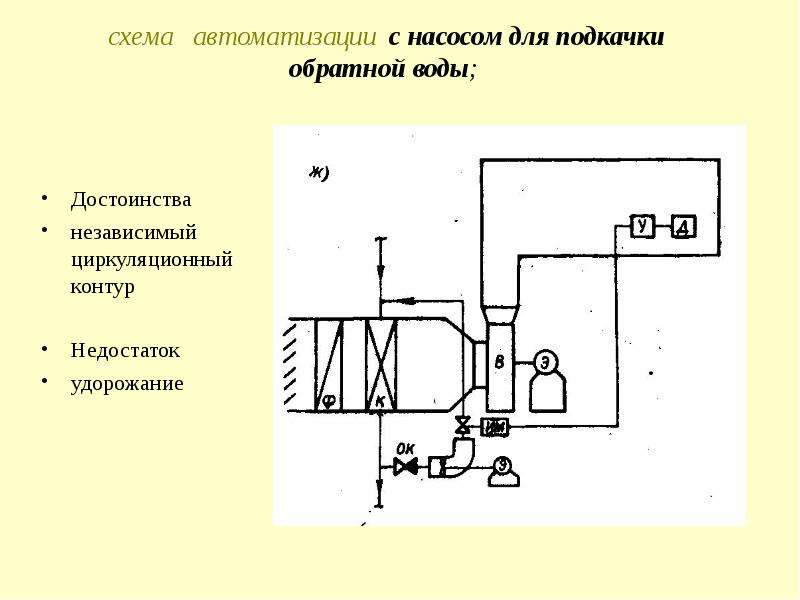

схема автоматизации с насосом для подкачки обратной воды; Достоинства независимый циркуляционный контур Недостаток удорожание

Слайд 36

Описание слайда:

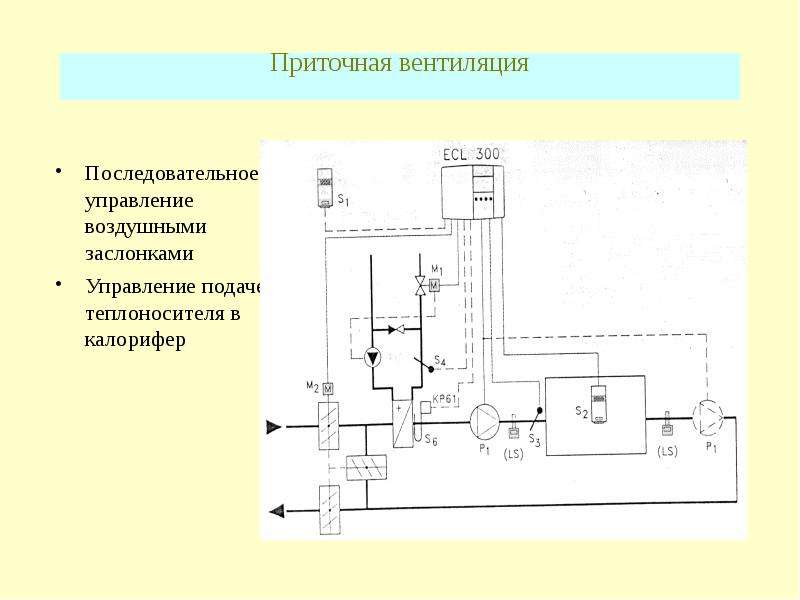

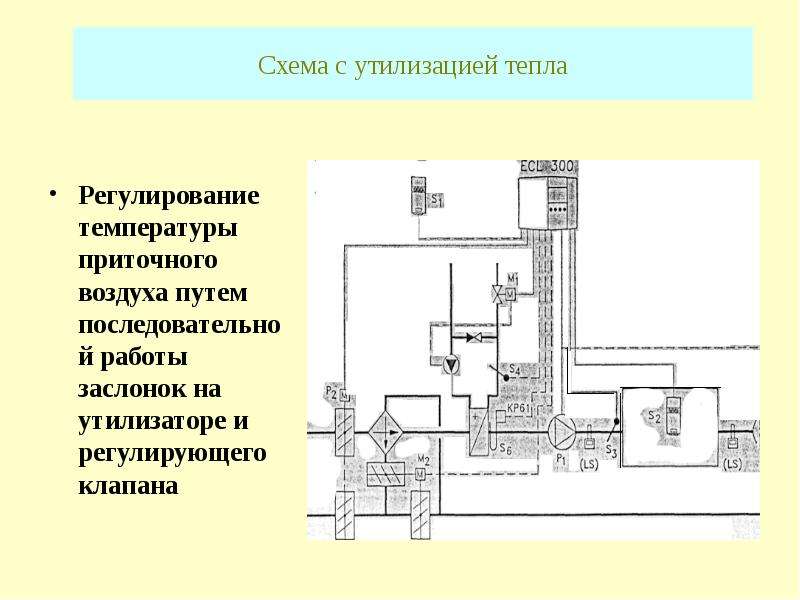

Приточная вентиляция Последовательное управление воздушными заслонками Управление подачей теплоносителя в калорифер

Слайд 37

Описание слайда:

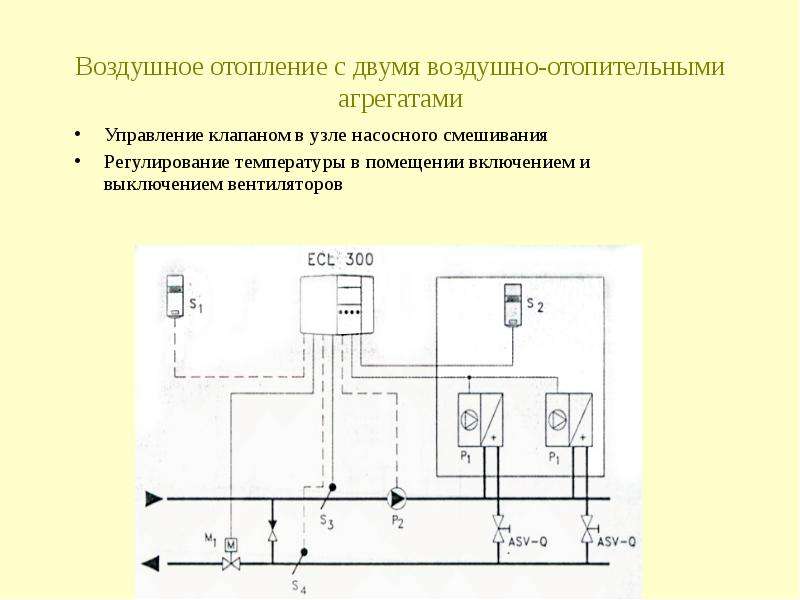

Воздушное отопление с двумя воздушно-отопительными агрегатами Управление клапаном в узле насосного смешивания Регулирование температуры в помещении включением и выключением вентиляторов
