Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Современное метрологическое обеспечение. Средства измерения в системах ГХ. Доклад-сообщение содержит 141 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

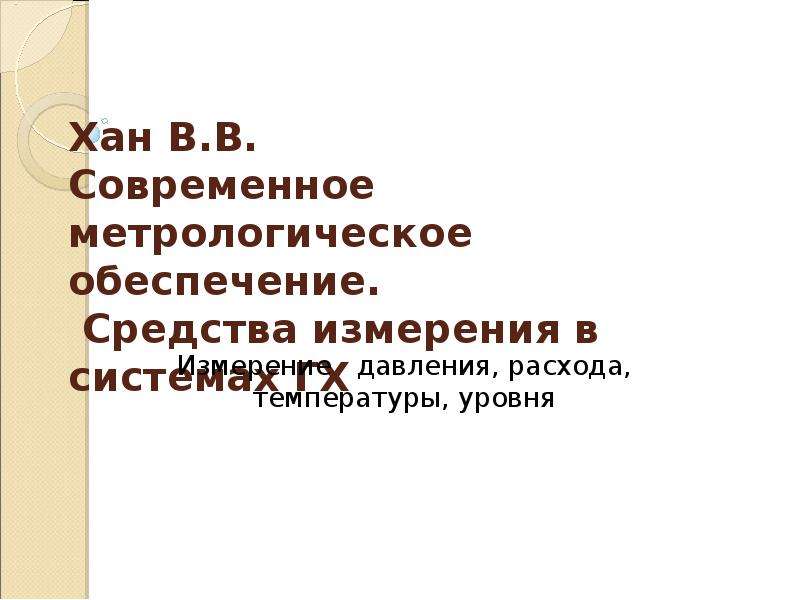

Хан В.В. Современное метрологическое обеспечение. Средства измерения в системах ГХ Измерение давления, расхода, температуры, уровня

Слайд 2

Описание слайда:

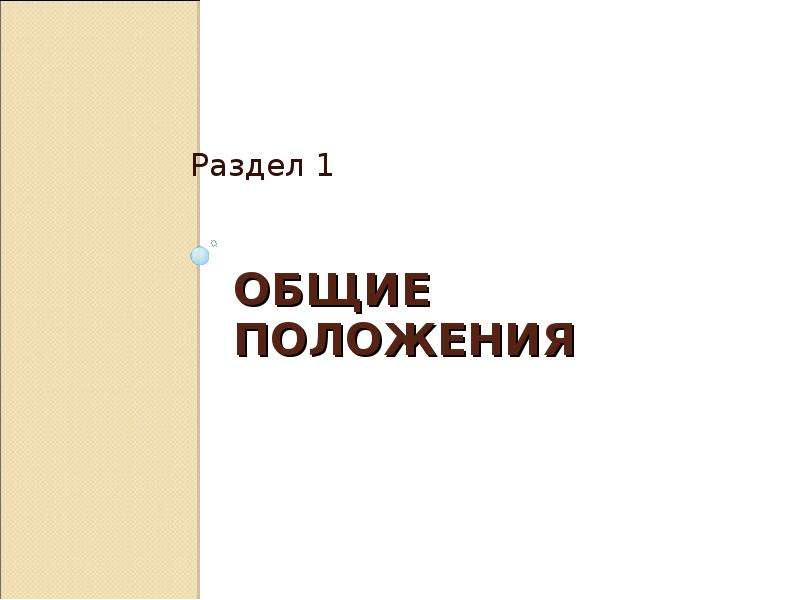

ОБЩИЕ ПОЛОЖЕНИЯ Раздел 1

Слайд 3

Описание слайда:

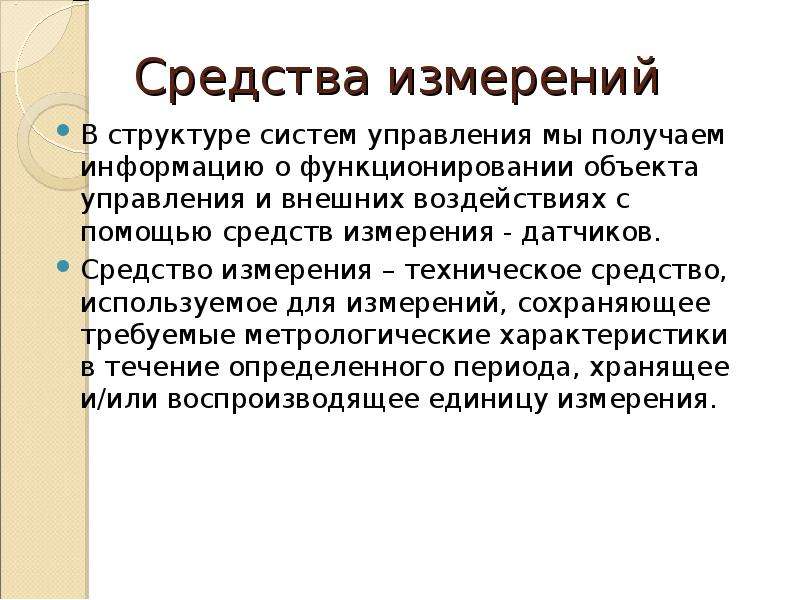

Средства измерений В структуре систем управления мы получаем информацию о функционировании объекта управления и внешних воздействиях с помощью средств измерения - датчиков. Средство измерения – техническое средство, используемое для измерений, сохраняющее требуемые метрологические характеристики в течение определенного периода, хранящее и/или воспроизводящее единицу измерения.

Слайд 4

Описание слайда:

Основные характеристики средств измерений Назначение СИ – измеряемые физические величины. Принцип измерений – физическое явление или совокупность физических явлений, положенных в основу измерений. Диапазон измерений Погрешность измерений – отклонение результата измерения от истинного значения измеряемой величины.

Слайд 5

Описание слайда:

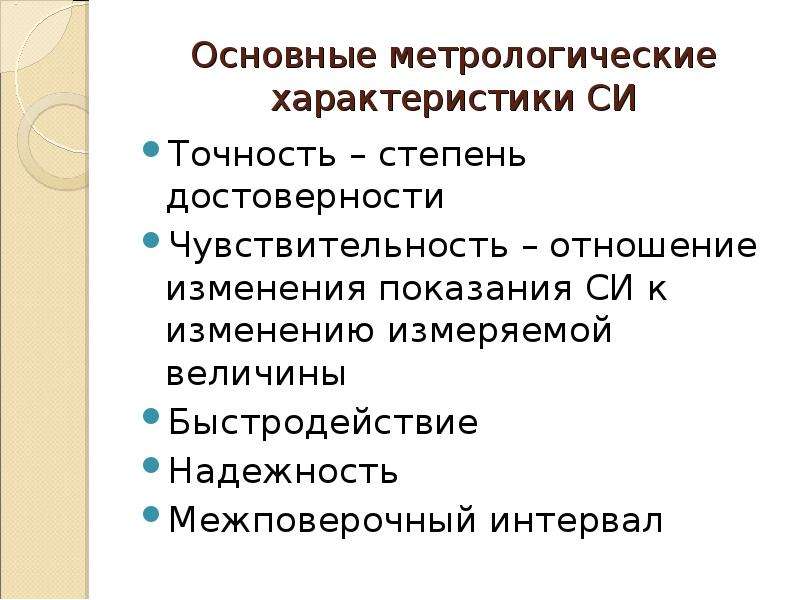

Основные метрологические характеристики СИ Точность – степень достоверности Чувствительность – отношение изменения показания СИ к изменению измеряемой величины Быстродействие Надежность Межповерочный интервал

Слайд 6

Описание слайда:

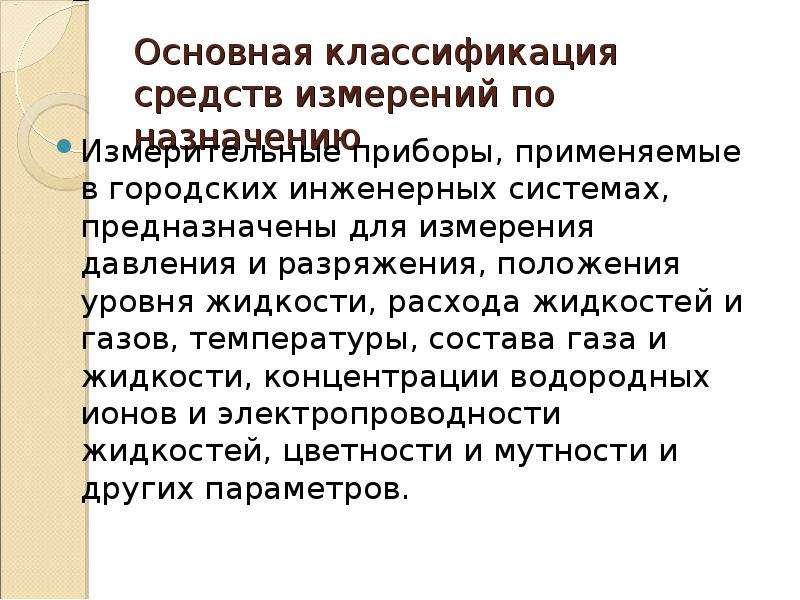

Основная классификация средств измерений по назначению Измерительные приборы, применяемые в городских инженерных системах, предназначены для измерения давления и разряжения, положения уровня жидкости, расхода жидкостей и газов, температуры, состава газа и жидкости, концентрации водородных ионов и электропроводности жидкостей, цветности и мутности и других параметров.

Слайд 7

Описание слайда:

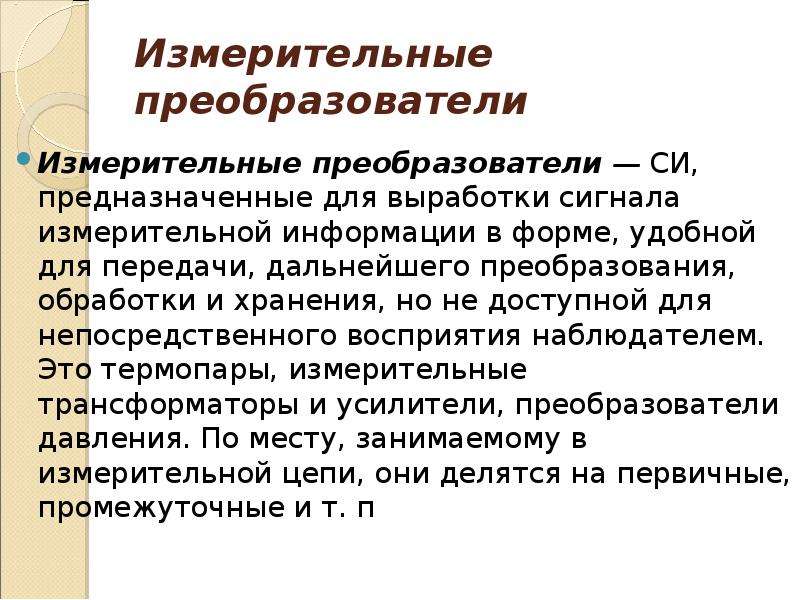

Измерительные преобразователи Измерительные преобразователи — СИ, предназначенные для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и хранения, но не доступной для непосредственного восприятия наблюдателем. Это термопары, измерительные трансформаторы и усилители, преобразователи давления. По месту, занимаемому в измерительной цепи, они делятся на первичные, промежуточные и т. п

Слайд 8

Описание слайда:

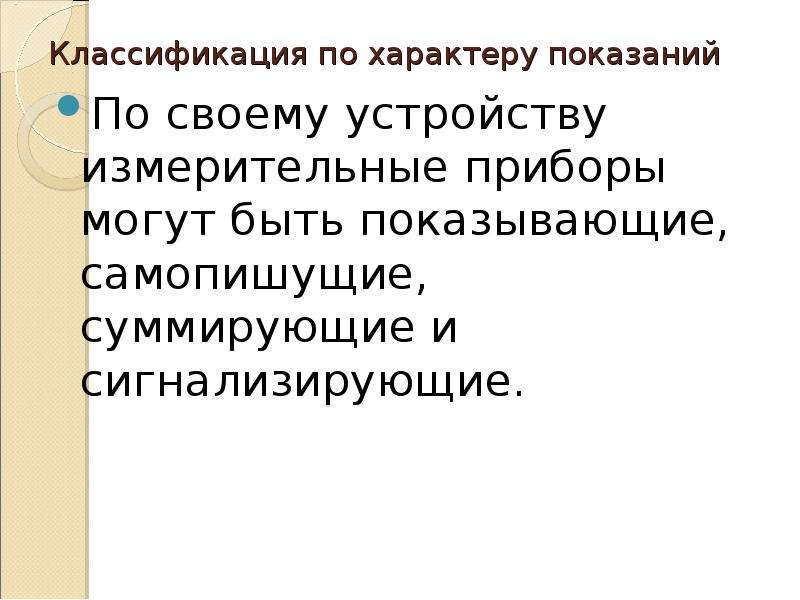

Классификация по характеру показаний По своему устройству измерительные приборы могут быть показывающие, самопишущие, суммирующие и сигнализирующие.

Слайд 9

Описание слайда:

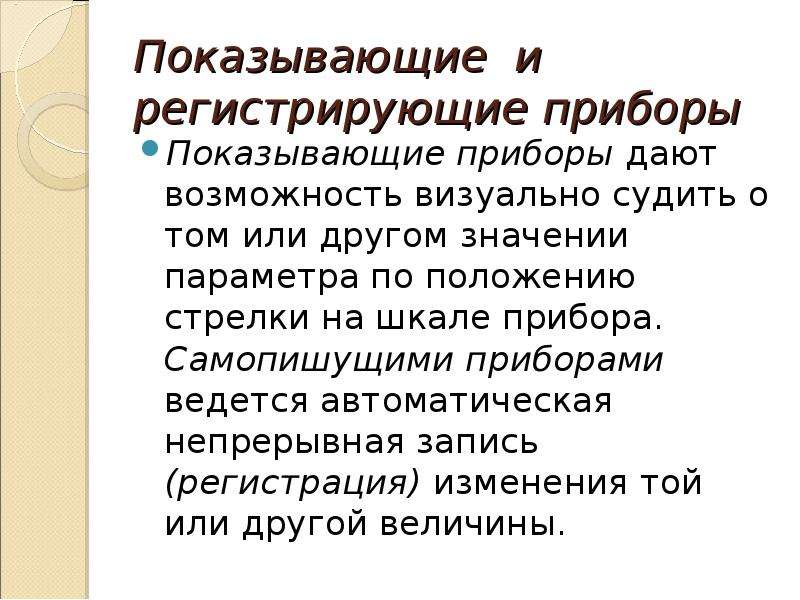

Показывающие и регистрирующие приборы Показывающие приборы дают возможность визуально судить о том или другом значении параметра по положению стрелки на шкале прибора. Самопишущими приборами ведется автоматическая непрерывная запись (регистрация) изменения той или другой величины.

Слайд 10

Описание слайда:

Суммирующие приборы и сигнализаторы Суммирующие приборы(счетчики) автоматически суммируют значения этой величины за какой-либо промежуток времени. Приборами с сигнализирующим устройством при достижении контролируемой величиной заданного значения подаются дежурному персоналу световые или звуковые сигналы.

Слайд 11

Описание слайда:

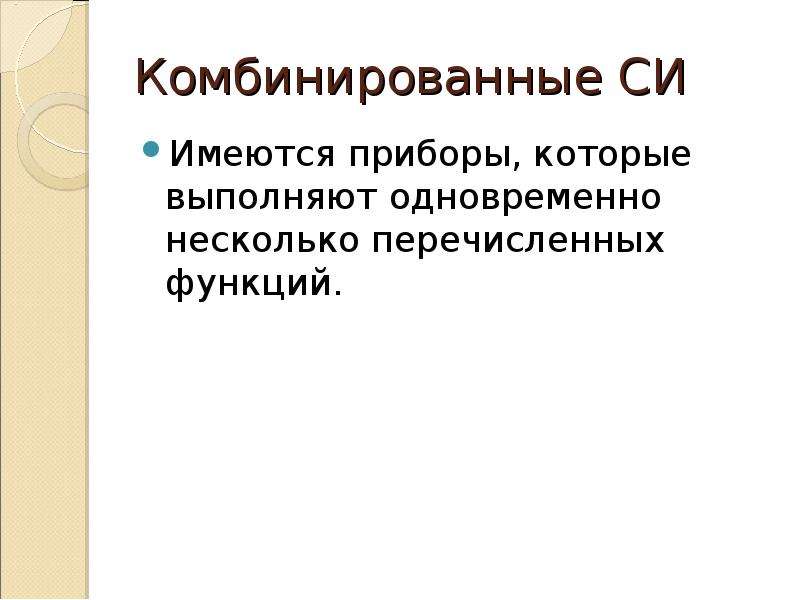

Комбинированные СИ Имеются приборы, которые выполняют одновременно несколько перечисленных функций.

Слайд 12

Описание слайда:

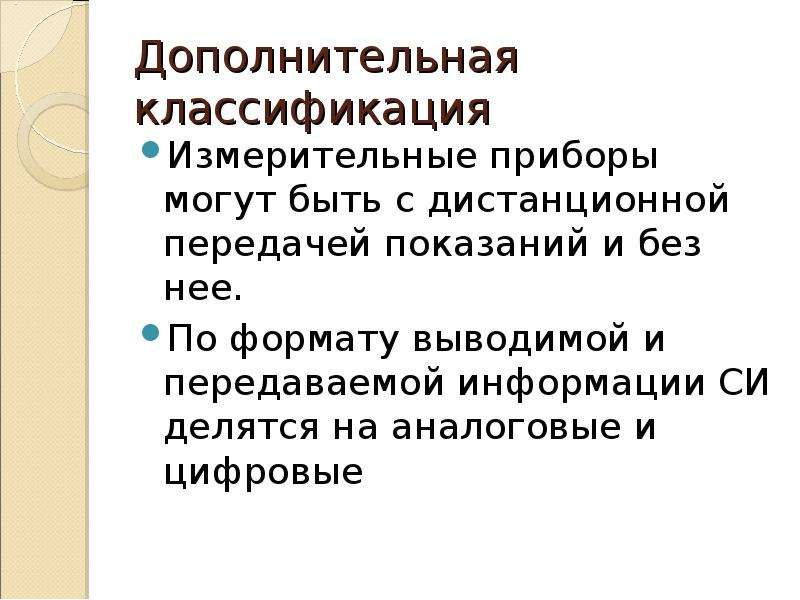

Дополнительная классификация Измерительные приборы могут быть с дистанционной передачей показаний и без нее. По формату выводимой и передаваемой информации СИ делятся на аналоговые и цифровые

Слайд 13

Описание слайда:

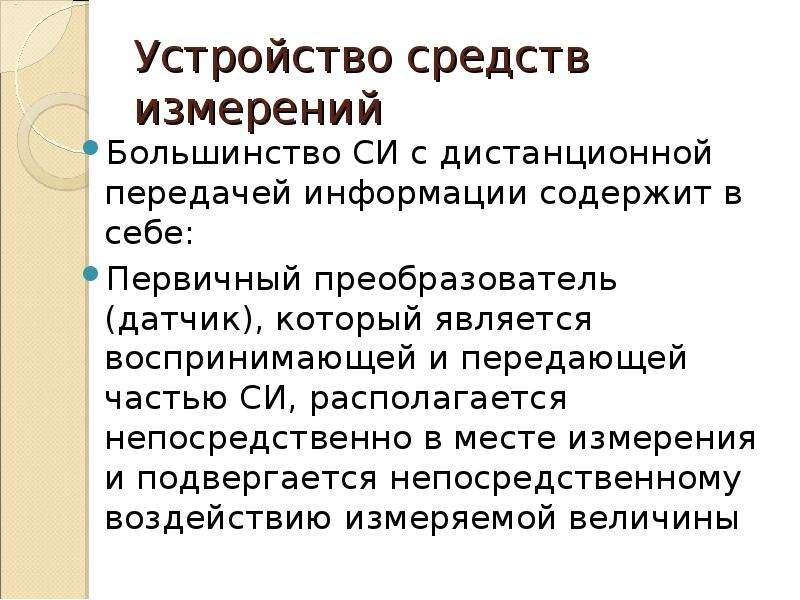

Устройство средств измерений Большинство СИ с дистанционной передачей информации содержит в себе: Первичный преобразователь (датчик), который является воспринимающей и передающей частью СИ, располагается непосредственно в месте измерения и подвергается непосредственному воздействию измеряемой величины

Слайд 14

Описание слайда:

Вторичные преобразователи Вторичные преобразователи, или измеряющая часть выдает показания измеряемой величины, преобразовывая выходной сигнал от первичного преобразователя в требуемый формат вывода отсчетного устройства и , при необходимости, усиливая сигнал.

Слайд 15

Описание слайда:

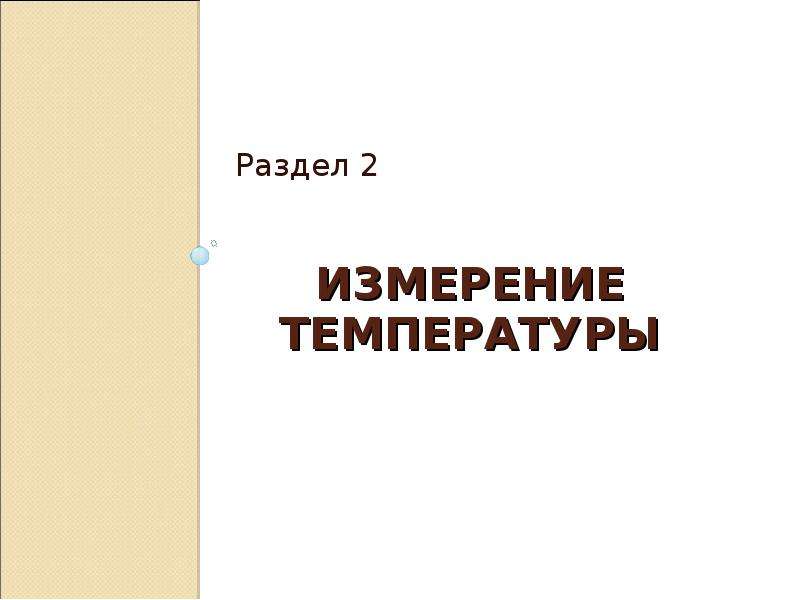

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ Раздел 2

Слайд 16

Описание слайда:

Измерение температуры Температура- степень нагретости вещества, характеризующая внутреннюю энергию вещества, а также качественную и количественную сторону процессов теплообмена, теплопереноса. Измерить температуру непосредственно невозможно. Можно определить ее значение только по каким-то другим физическим параметрам тела, которые изменяются однозначно в зависимости от температуры.

Слайд 17

Описание слайда:

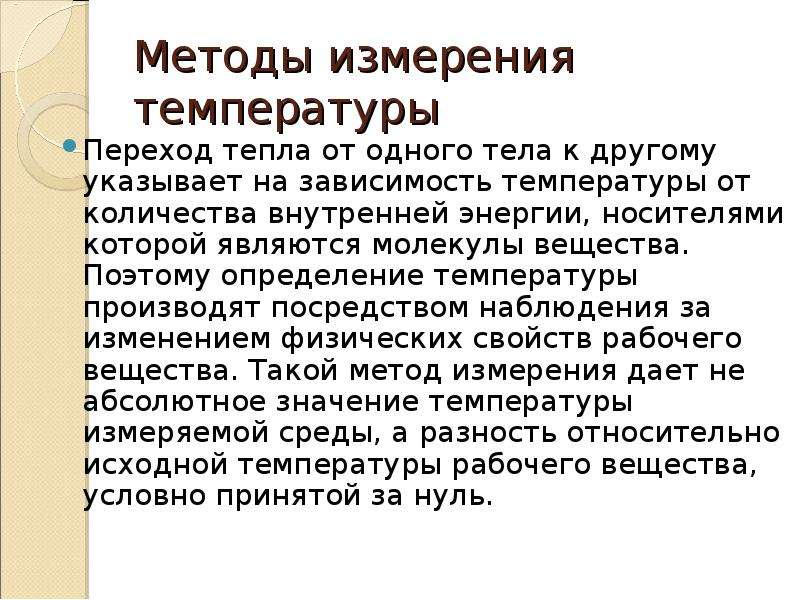

Методы измерения температуры Переход тепла от одного тела к другому указывает на зависимость температуры от количества внутренней энергии, носителями которой являются молекулы вещества. Поэтому определение температуры производят посредством наблюдения за изменением физических свойств рабочего вещества. Такой метод измерения дает не абсолютное значение температуры измеряемой среды, а разность относительно исходной температуры рабочего вещества, условно принятой за нуль.

Слайд 18

Описание слайда:

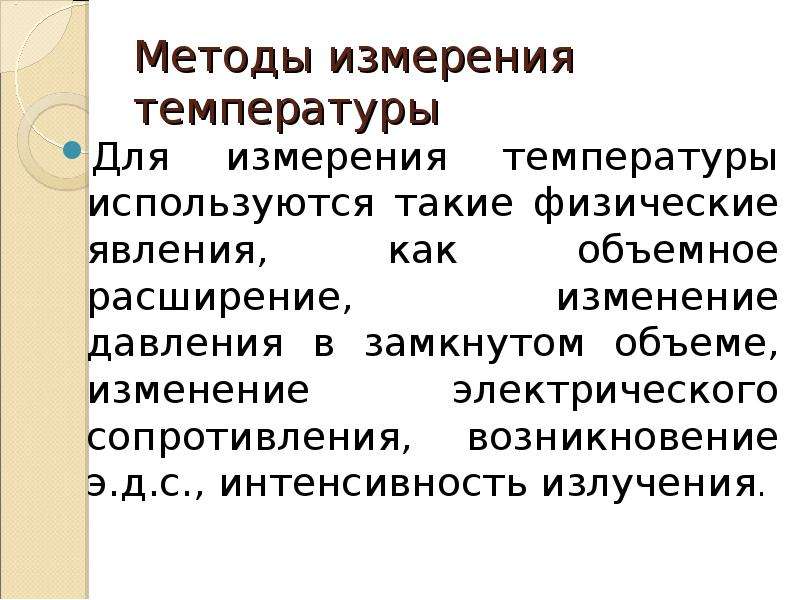

Методы измерения температуры Для измерения температуры используются такие физические явления, как объемное расширение, изменение давления в замкнутом объеме, изменение электрического сопротивления, возникновение э.д.с., интенсивность излучения.

Слайд 19

Описание слайда:

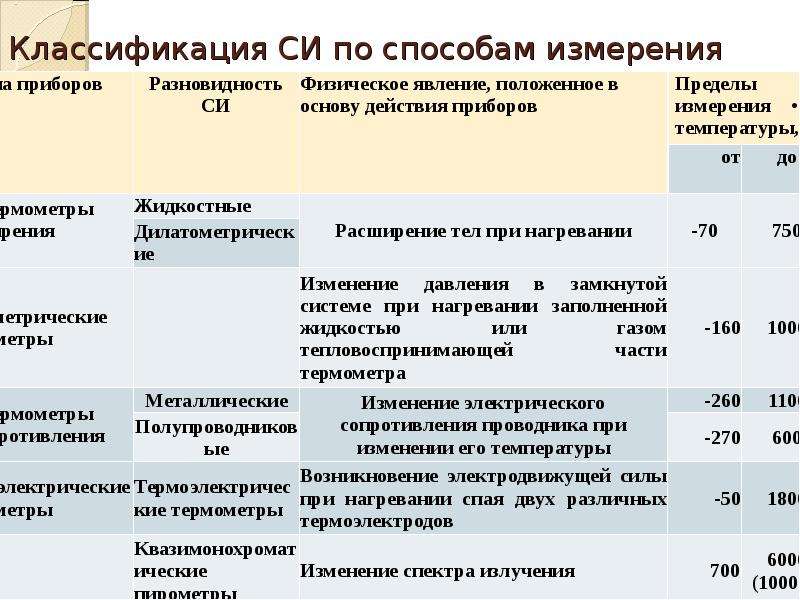

Классификация СИ по способам измерения температуры

Слайд 20

Описание слайда:

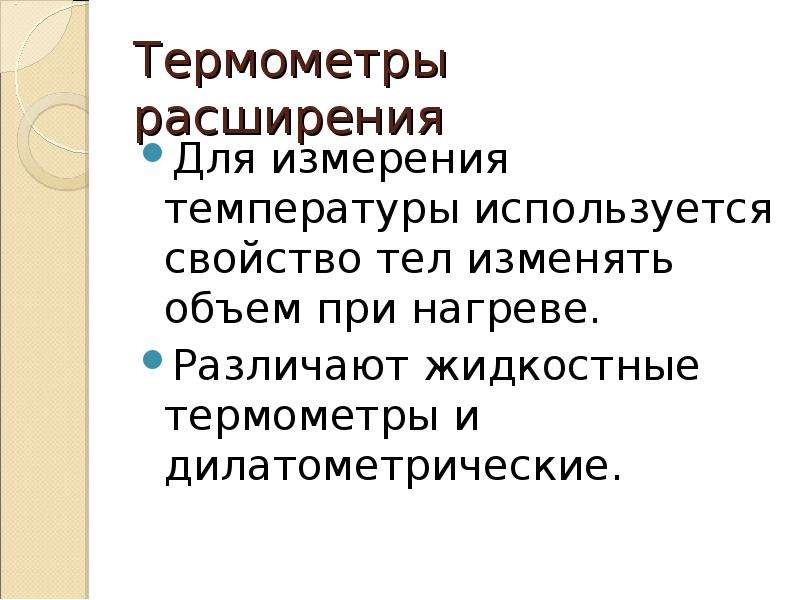

Термометры расширения Для измерения температуры используется свойство тел изменять объем при нагреве. Различают жидкостные термометры и дилатометрические.

Слайд 21

Описание слайда:

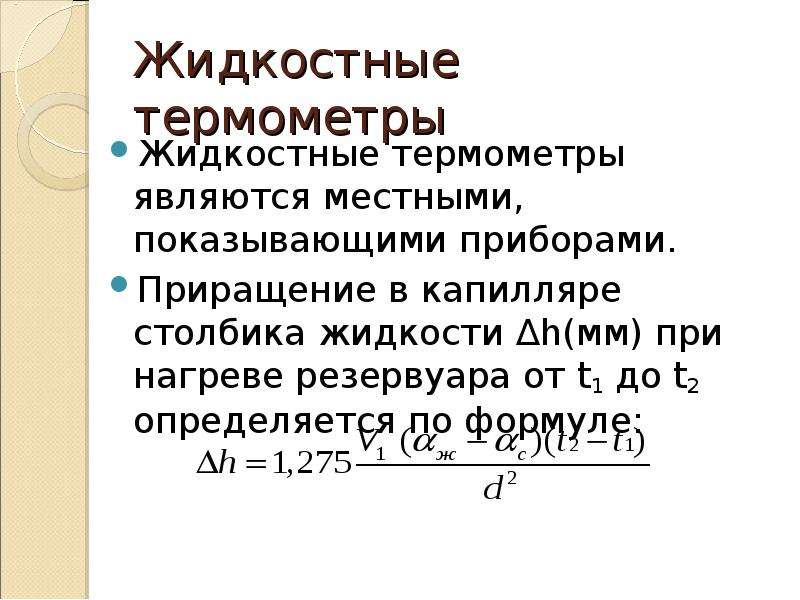

Жидкостные термометры Жидкостные термометры являются местными, показывающими приборами. Приращение в капилляре столбика жидкости ∆h(мм) при нагреве резервуара от t1 до t2 определяется по формуле:

Слайд 22

Описание слайда:

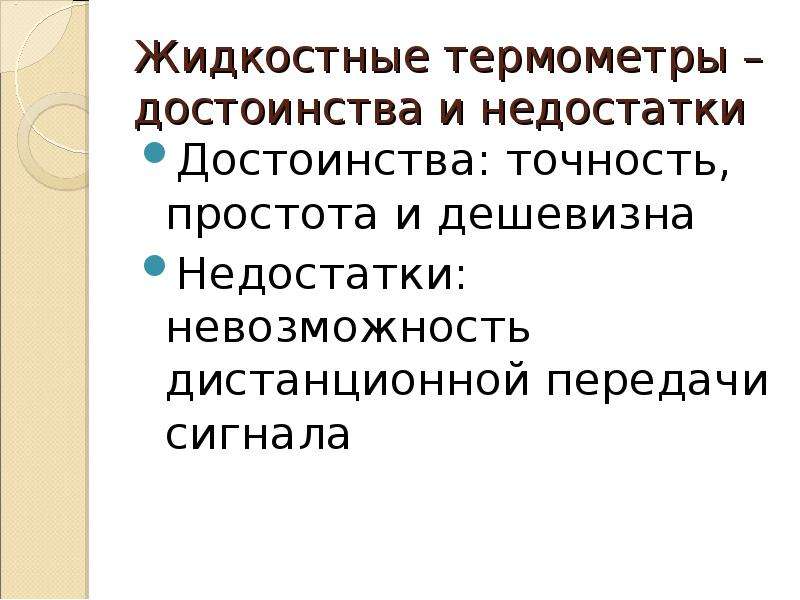

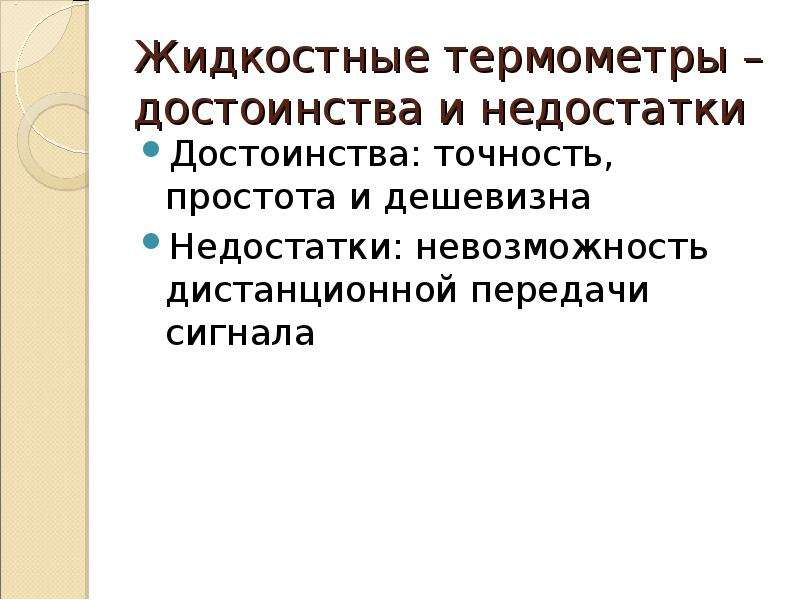

Жидкостные термометры – достоинства и недостатки Достоинства: точность, простота и дешевизна Недостатки: невозможность дистанционной передачи сигнала

Слайд 23

Описание слайда:

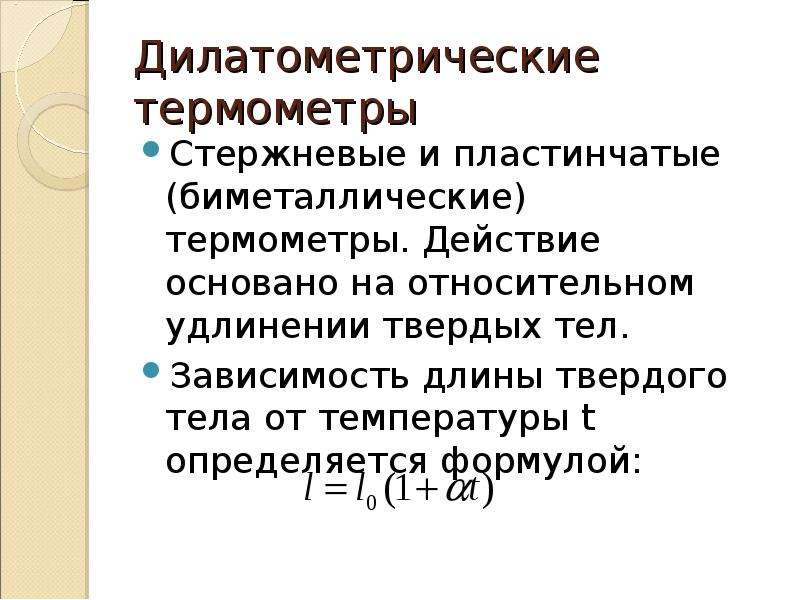

Дилатометрические термометры Стержневые и пластинчатые (биметаллические) термометры. Действие основано на относительном удлинении твердых тел. Зависимость длины твердого тела от температуры t определяется формулой:

Слайд 24

Описание слайда:

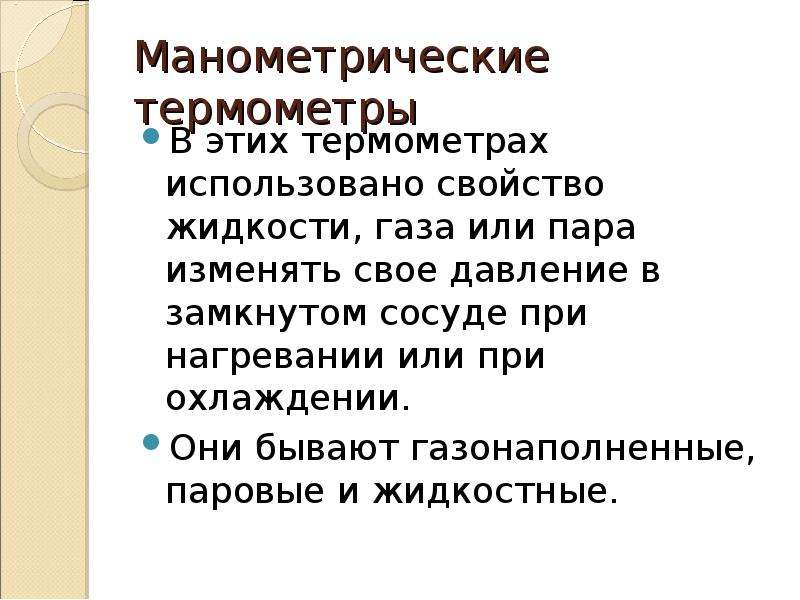

Манометрические термометры В этих термометрах использовано свойство жидкости, газа или пара изменять свое давление в замкнутом сосуде при нагревании или при охлаждении. Они бывают газонаполненные, паровые и жидкостные.

Слайд 25

Описание слайда:

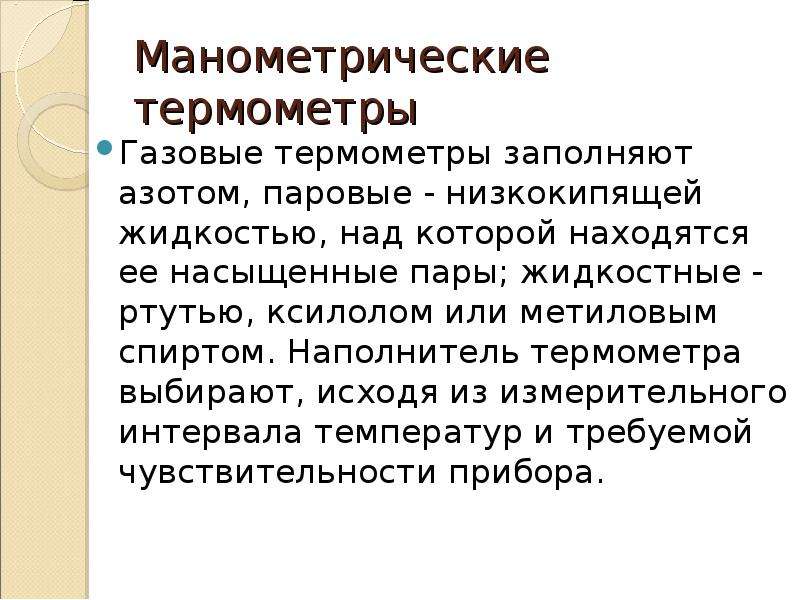

Манометрические термометры Газовые термометры заполняют азотом, паровые - низкокипящей жидкостью, над которой находятся ее насыщенные пары; жидкостные - ртутью, ксилолом или метиловым спиртом. Наполнитель термометра выбирают, исходя из измерительного интервала температур и требуемой чувствительности прибора.

Слайд 26

Описание слайда:

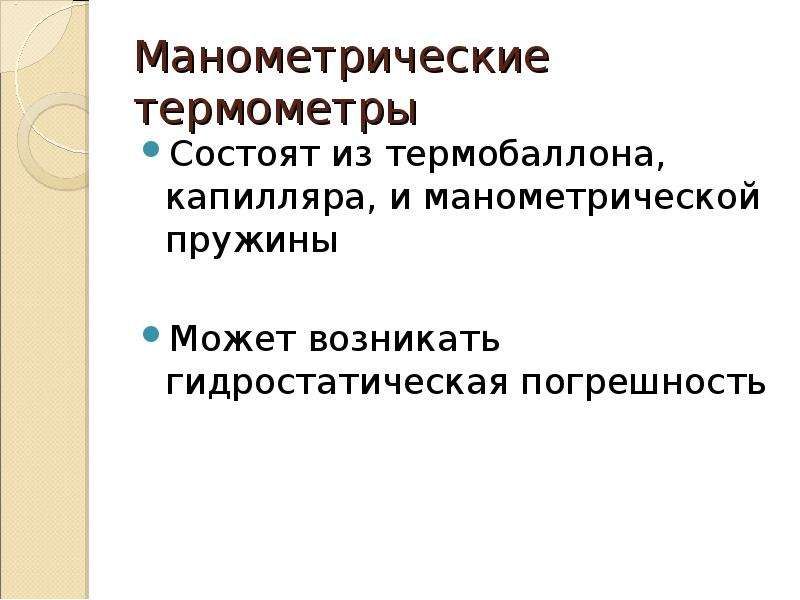

Манометрические термометры Состоят из термобаллона, капилляра, и манометрической пружины Может возникать гидростатическая погрешность

Слайд 27

Описание слайда:

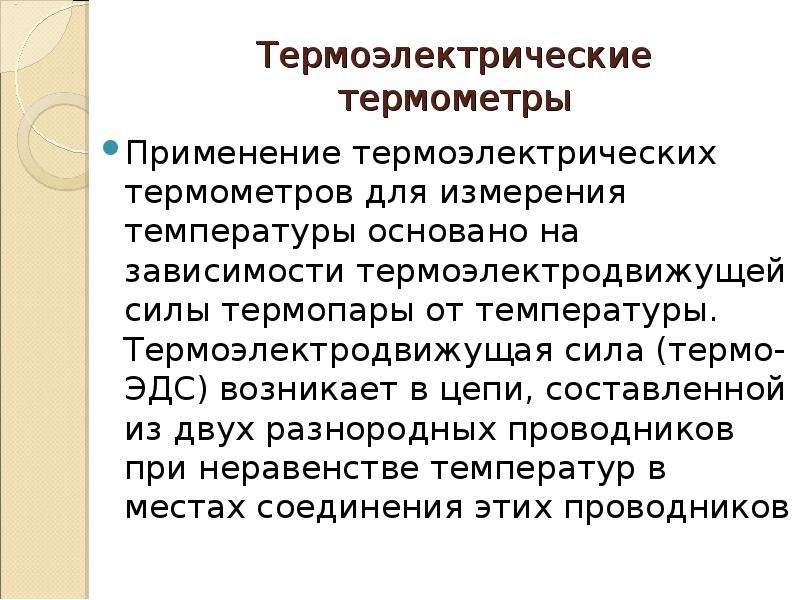

Термоэлектрические термометры Применение термоэлектрических термометров для измерения температуры основано на зависимости термоэлектродвижущей силы термопары от температуры. Термоэлектродвижущая сила (термо-ЭДС) возникает в цепи, составленной из двух разнородных проводников при неравенстве температур в местах соединения этих проводников

Слайд 28

Описание слайда:

Термоэлектрические термометры Схема контура двух металлов – термоэлектрическая цепь.

Слайд 29

Описание слайда:

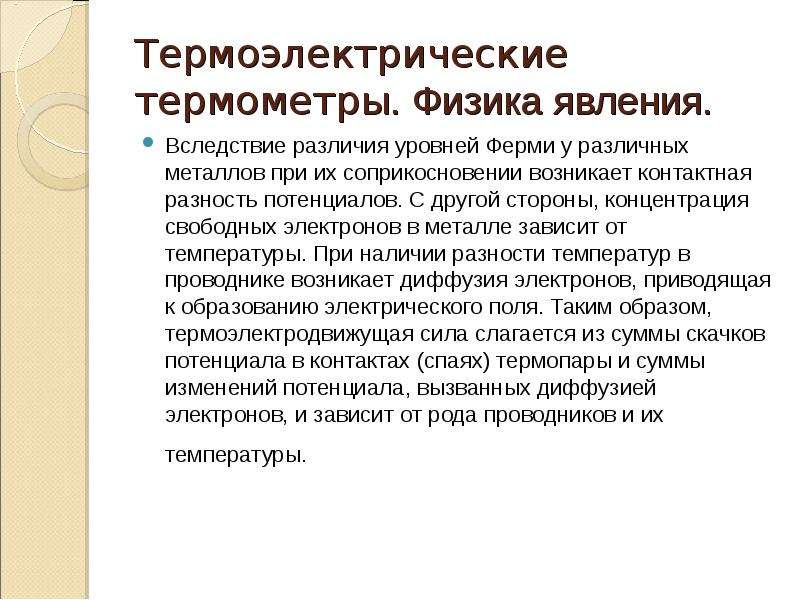

Термоэлектрические термометры. Физика явления. Вследствие различия уровней Ферми у различных металлов при их соприкосновении возникает контактная разность потенциалов. С другой стороны, концентрация свободных электронов в металле зависит от температуры. При наличии разности температур в проводнике возникает диффузия электронов, приводящая к образованию электрического поля. Таким образом, термоэлектродвижущая сила слагается из суммы скачков потенциала в контактах (спаях) термопары и суммы изменений потенциала, вызванных диффузией электронов, и зависит от рода проводников и их температуры.

Слайд 30

Описание слайда:

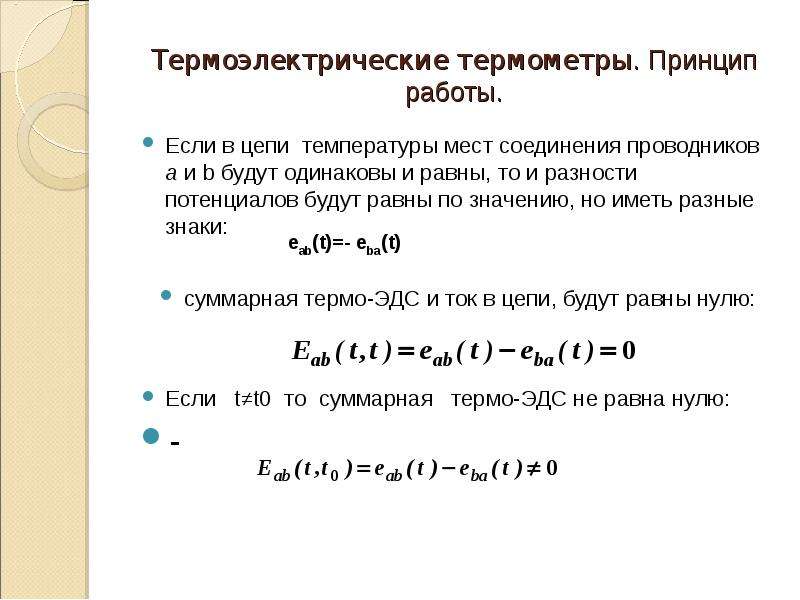

Термоэлектрические термометры. Принцип работы. Если в цепи температуры мест соединения проводников а и b будут одинаковы и равны, то и разности потенциалов будут равны по значению, но иметь разные знаки: суммарная термо-ЭДС и ток в цепи, будут равны нулю: Если t≠t0 то суммарная термо-ЭДС не равна нулю: -

Слайд 31

Описание слайда:

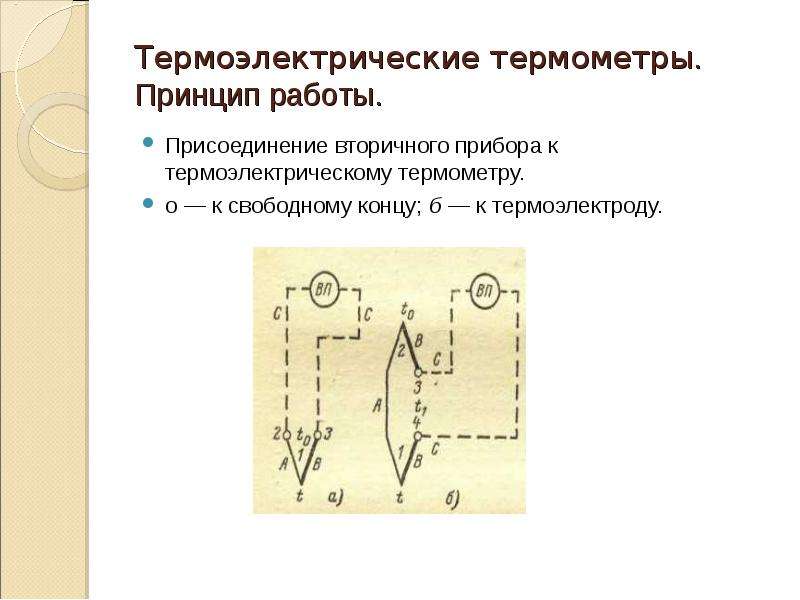

Термоэлектрические термометры. Принцип работы. Присоединение вторичного прибора к термоэлектрическому термометру. о — к свободному концу; б — к термоэлектроду.

Слайд 32

Описание слайда:

Термоэлектрический термометр погружного типа: 1 - рабочий спай; 2 - фарфоровый наконечник; 3 - защитная трубка; 4 - фарфоровые бусы; 5 - передвижной фланец для крепления .термометра; б - корпус головки; 7 - фарфоровая колодка; крышка;- 10 – зажимы

Слайд 33

Описание слайда:

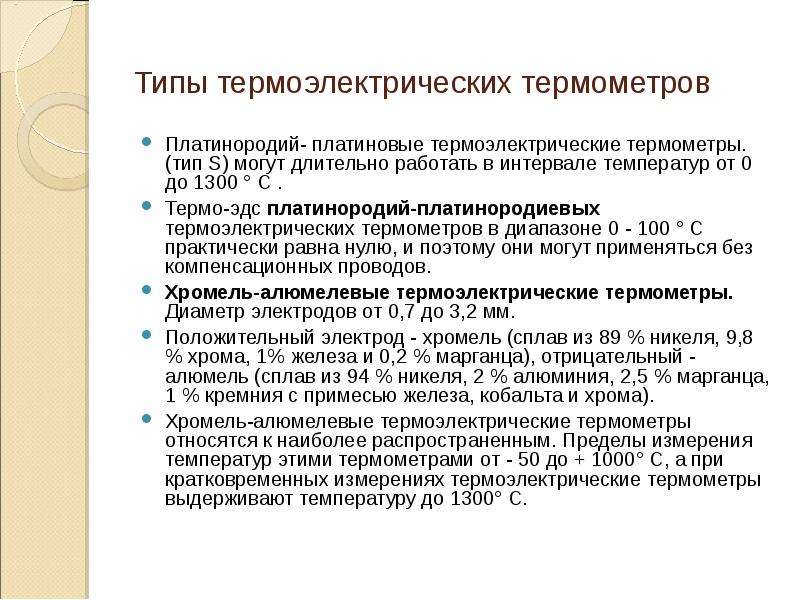

Типы термоэлектрических термометров Платинородий- платиновые термоэлектрические термометры. (тип S) могут длительно работать в интервале температур от 0 до 1300 ° С . Термо-эдс платинородий-платинородиевых термоэлектрических термометров в диапазоне 0 - 100 ° С практически равна нулю, и поэтому они могут применяться без компенсационных проводов. Хромель-алюмелевые термоэлектрические термометры. Диаметр электродов от 0,7 до 3,2 мм. Положительный электрод - хромель (сплав из 89 % никеля, 9,8 % хрома, 1% железа и 0,2 % марганца), отрицательный - алюмель (сплав из 94 % никеля, 2 % алюминия, 2,5 % марганца, 1 % кремния с примесью железа, кобальта и хрома). Хромель-алюмелевые термоэлектрические термометры относятся к наиболее распространенным. Пределы измерения температур этими термометрами от - 50 до + 1000° С, а при кратковременных измерениях термоэлектрические термометры выдерживают температуру до 1300° С.

Слайд 34

Описание слайда:

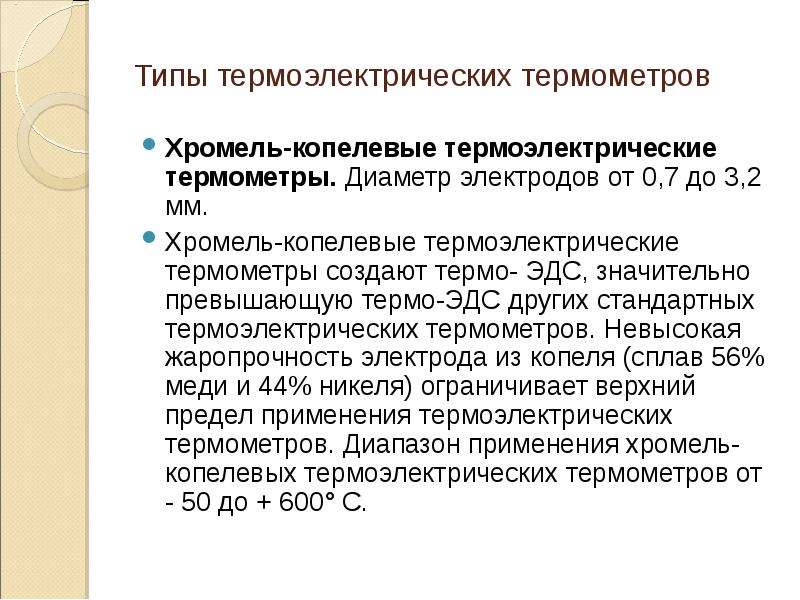

Типы термоэлектрических термометров Хромель-копелевые термоэлектрические термометры. Диаметр электродов от 0,7 до 3,2 мм. Хромель-копелевые термоэлектрические термометры создают термо- ЭДС, значительно превышающую термо-ЭДС других стандартных термоэлектрических термометров. Невысокая жаропрочность электрода из копеля (сплав 56% меди и 44% никеля) ограничивает верхний предел применения термоэлектрических термометров. Диапазон применения хромель-копелевых термоэлектрических термометров от - 50 до + 600° С.

Слайд 35

Описание слайда:

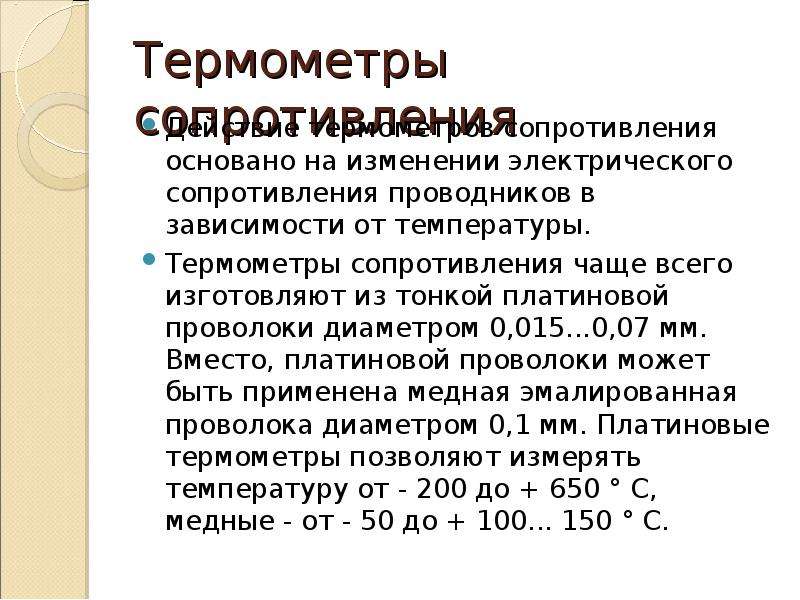

Термометры сопротивления Действие термометров сопротивления основано на изменении электрического сопротивления проводников в зависимости от температуры. Термометры сопротивления чаще всего изготовляют из тонкой платиновой проволоки диаметром 0,015...0,07 мм. Вместо, платиновой проволоки может быть применена медная эмалированная проволока диаметром 0,1 мм. Платиновые термометры позволяют измерять температуру от - 200 до + 650 ° С, медные - от - 50 до + 100... 150 ° С.

Слайд 36

Описание слайда:

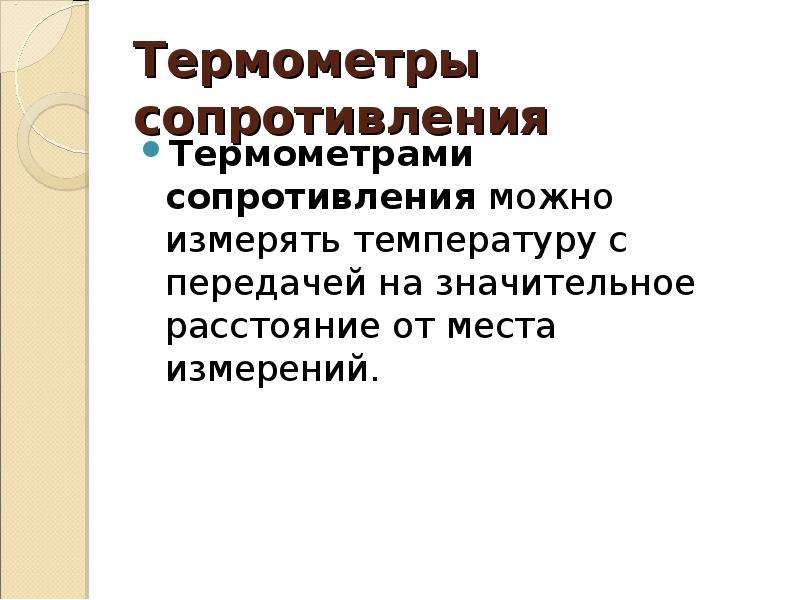

Термометры сопротивления Термометрами сопротивления можно измерять температуру с передачей на значительное расстояние от места измерений.

Слайд 37

Описание слайда:

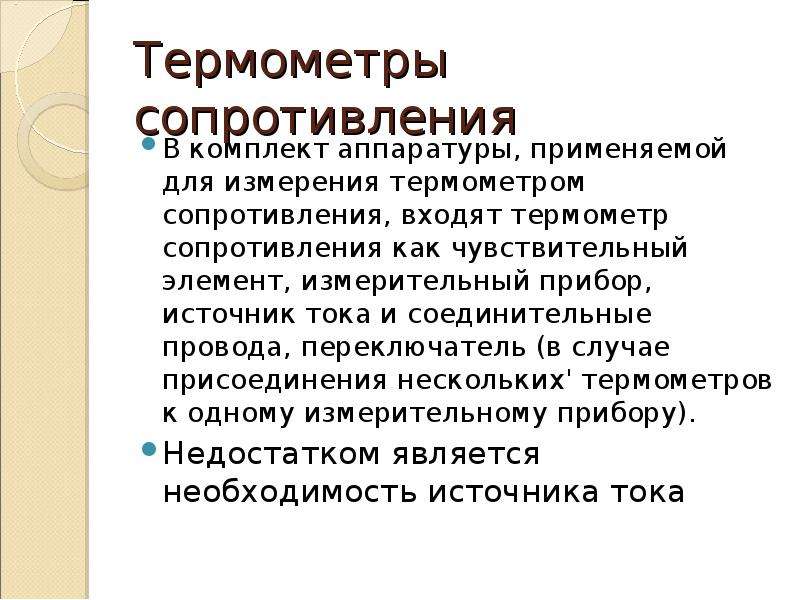

Термометры сопротивления В комплект аппаратуры, применяемой для измерения термометром сопротивления, входят термометр сопротивления как чувствительный элемент, измерительный прибор, источник тока и соединительные провода, переключатель (в случае присоединения нескольких' термометров к одному измерительному прибору). Недостатком является необходимость источника тока

Слайд 38

Описание слайда:

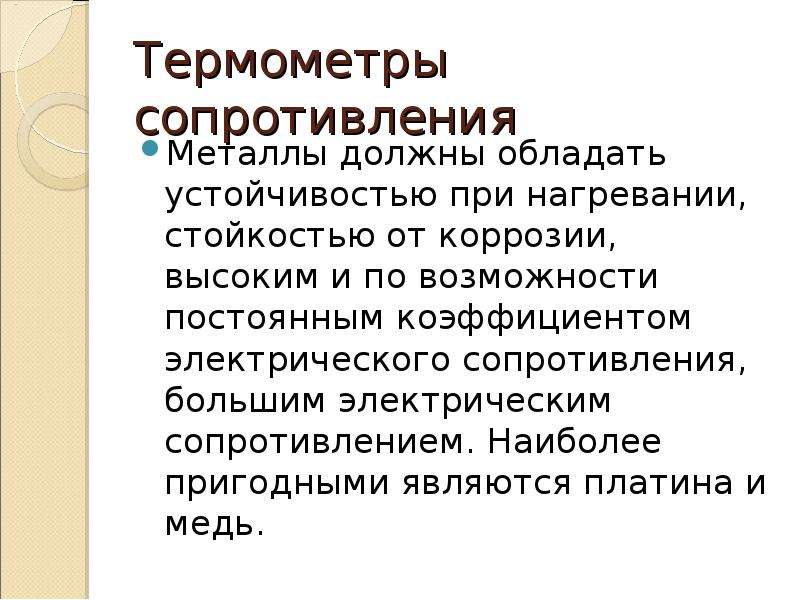

Термометры сопротивления Металлы должны обладать устойчивостью при нагревании, стойкостью от коррозии, высоким и по возможности постоянным коэффициентом электрического сопротивления, большим электрическим сопротивлением. Наиболее пригодными являются платина и медь.

Слайд 39

Описание слайда:

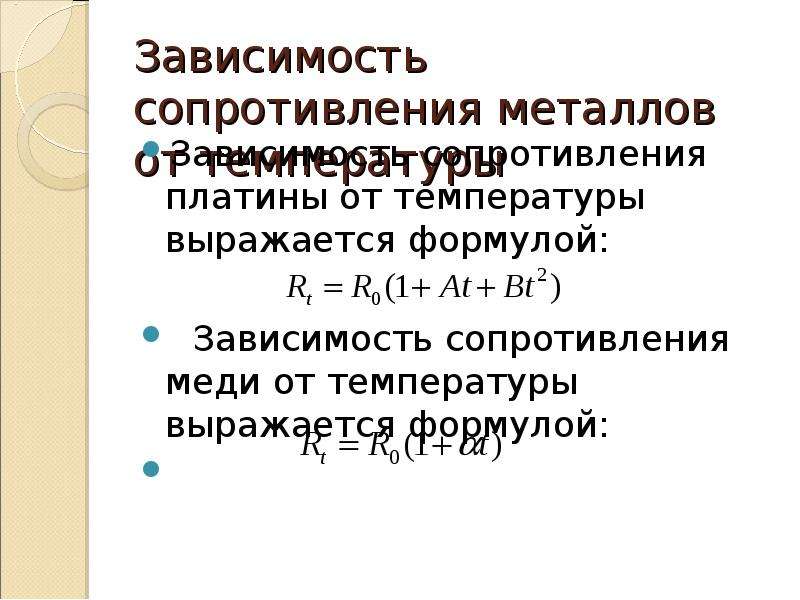

Зависимость сопротивления металлов от температуры Зависимость сопротивления платины от температуры выражается формулой: Зависимость сопротивления меди от температуры выражается формулой:

Слайд 40

Описание слайда:

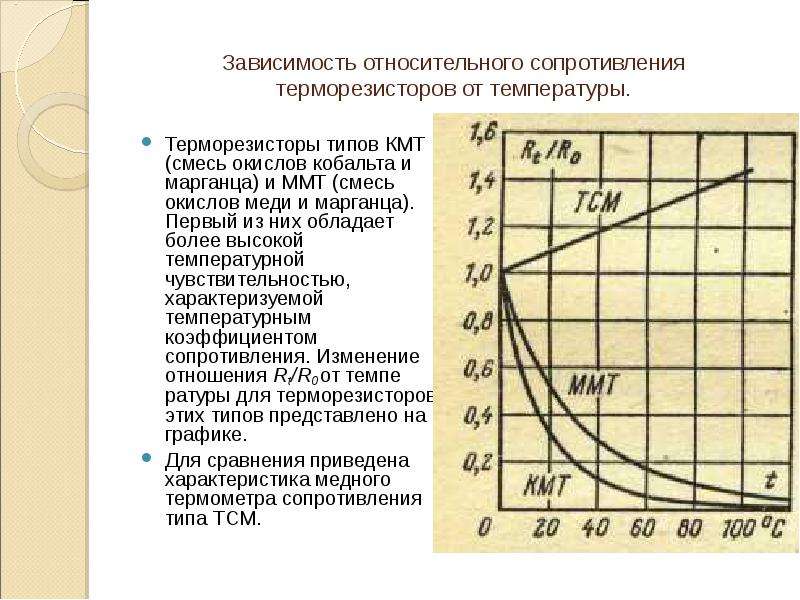

Зависимость относительного сопротивления терморезисторов от температуры. Терморезисторы типов КМТ (смесь окислов кобальта и марганца) и ММТ (смесь окислов меди и марганца). Первый из них обладает более высокой температурной чувствительностью, характеризуемой температурным коэффициентом сопротивления. Изменение отношения Rt/R0 от температуры для терморезисторов этих типов представлено на графике. Для сравнения приведена характеристика медного термометра сопротивления типа ТСМ.

Слайд 41

Описание слайда:

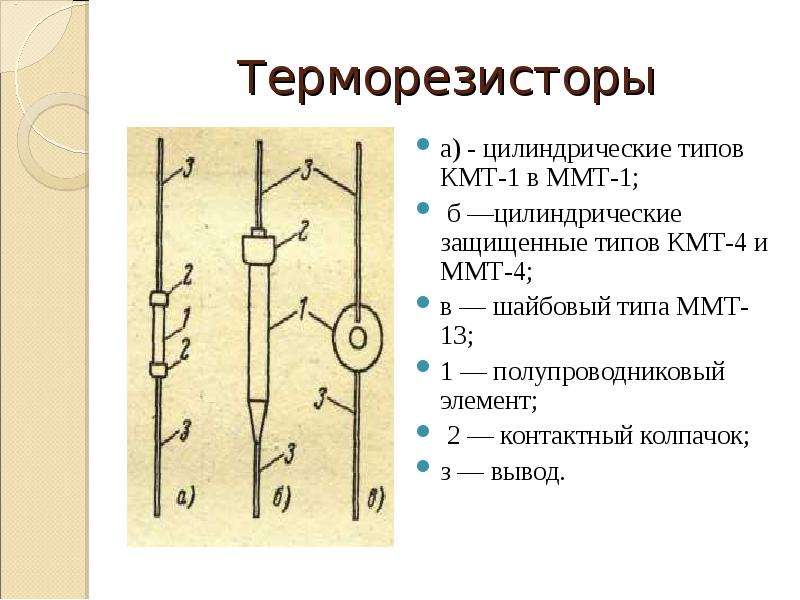

Терморезисторы

Слайд 42

Описание слайда:

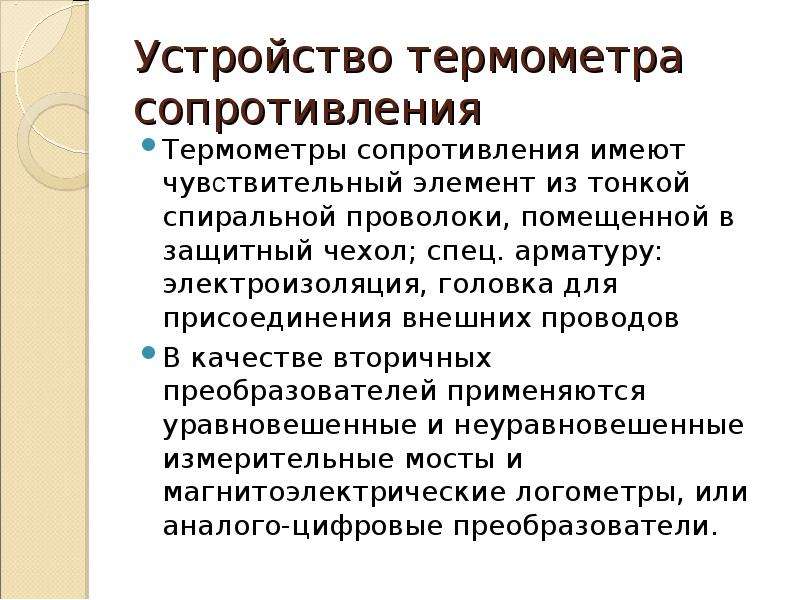

Устройство термометра сопротивления Термометры сопротивления имеют чувствительный элемент из тонкой спиральной проволоки, помещенной в защитный чехол; спец. арматуру: электроизоляция, головка для присоединения внешних проводов В качестве вторичных преобразователей применяются уравновешенные и неуравновешенные измерительные мосты и магнитоэлектрические логометры, или аналого-цифровые преобразователи.

Слайд 43

Описание слайда:

Полупроводниковые термометры сопротивления Полупроводниковые термометры сопротивление – терморезисторы изготавливают из порошкообразных смеси окислов металлов: Cu2O3, : Mn2O3, CoO, : NiO, спрессованной и спеченной в печи. Терморезисторы имеют отрицательный температурный коэффициент:

Слайд 44

Описание слайда:

Вид термометра сопротивления Чувствительный элемент термометра сопротивления выполняется в виде спирали из проволоки 1, помещенной в четырехканальный керамический каркас 2. Для защиты от механических повреждений и вредного воздействия измеряемой или окружающей среды чувствительный элемент помещен в защитную оболочку 3, которая уплотнена керамической втулкой 4. выводы 5 проходят через изоляционную втулку 6. Все помещается в защитный чехол 7. 8- штуцер; 9 - соединительная головка. 10 – изоляционная колодка с винтами 11 для крепления выводов и подключения соединительных проводов.

Слайд 45

Описание слайда:

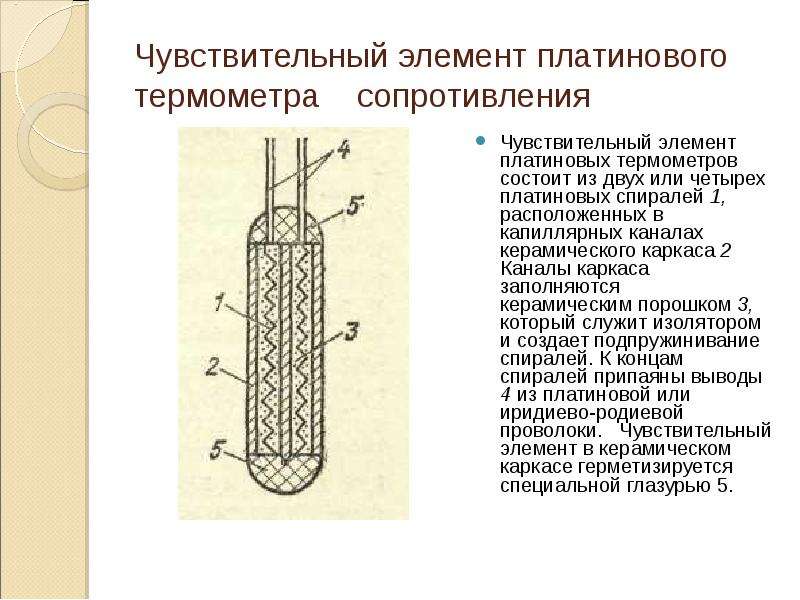

Чувствительный элемент платинового термометра сопротивления Чувствительный элемент платиновых термометров состоит из двух или четырех платиновых спиралей 1, расположенных в капиллярных каналах керамического каркаса 2 Каналы каркаса заполняются керамическим порошком 3, который служит изолятором и создает подпружинивание спиралей. К концам спиралей припаяны выводы 4 из платиновой или иридиево-родиевой проволоки. Чувствительный элемент в керамическом каркасе герметизируется специальной глазурью 5.

Слайд 46

Описание слайда:

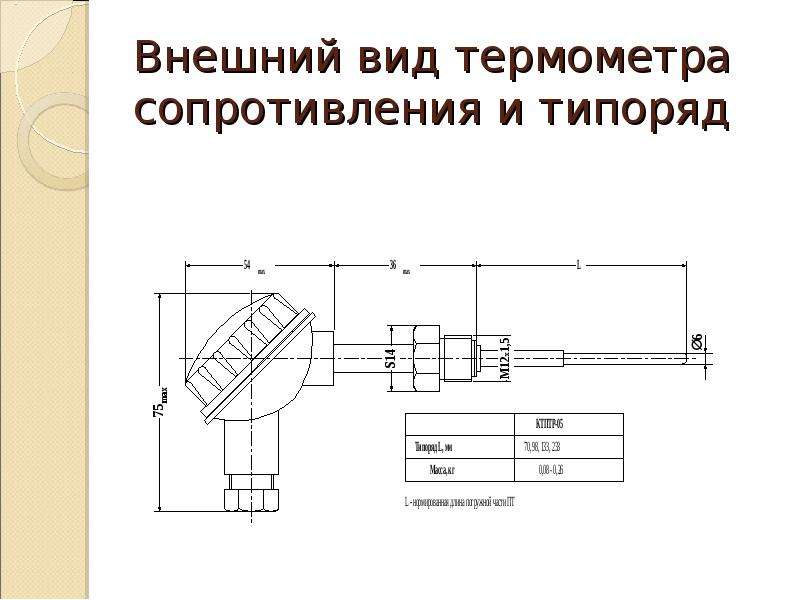

Внешний вид термометра сопротивления и типоряд

Слайд 47

Описание слайда:

Способы установки преобразователей температуры на трубопроводах систем теплоснабжения и отопления В зависимости от внутреннего диаметра трубопровода в месте установки ПТ и способа установки (перпендикулярно или наклонно) рекомендуется выбирать типоразмер ПТ (табл.1). Допускается осуществлять выбор типоразмера ПТ в соответствии с региональными требованиями или нормативами.

Слайд 48

Описание слайда:

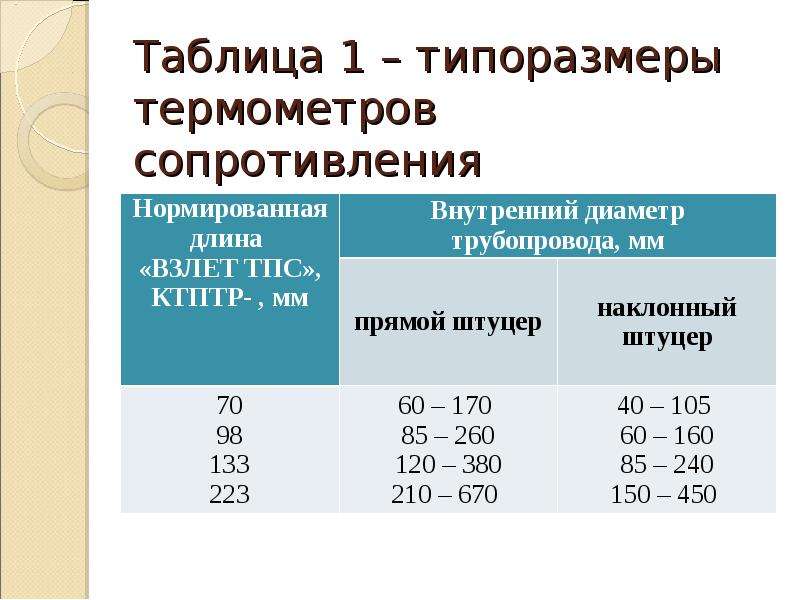

Таблица 1 – типоразмеры термометров сопротивления

Слайд 49

Описание слайда:

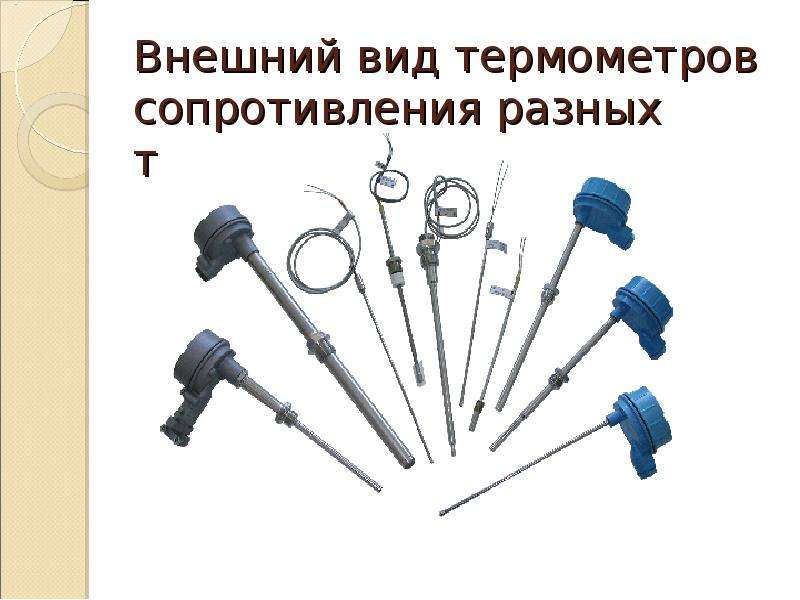

Внешний вид термометров сопротивления разных типов

Слайд 50

Описание слайда:

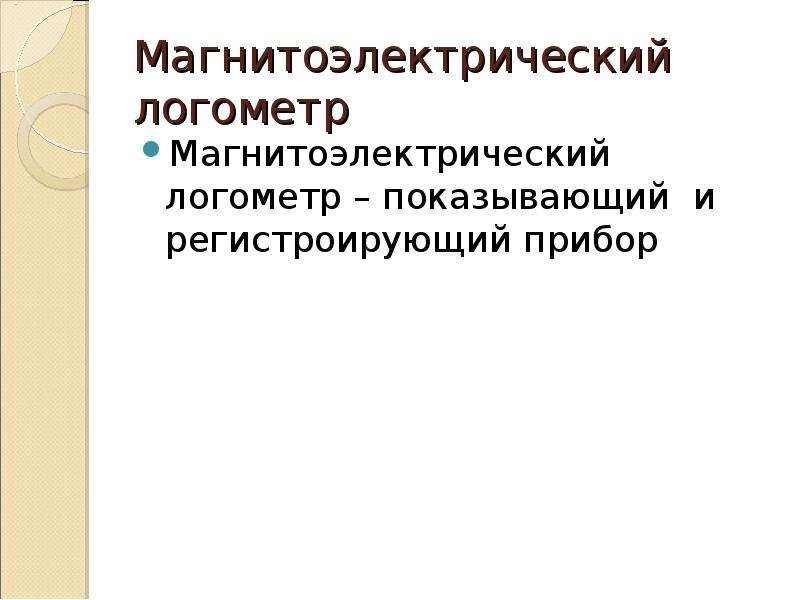

Магнитоэлектрический логометр Магнитоэлектрический логометр – показывающий и регистроирующий прибор

Слайд 51

Описание слайда:

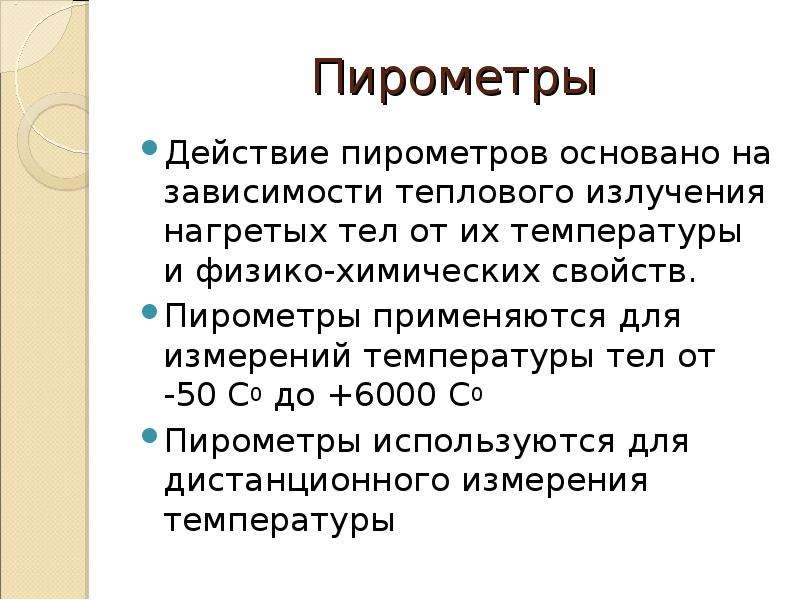

Пирометры Действие пирометров основано на зависимости теплового излучения нагретых тел от их температуры и физико-химических свойств. Пирометры применяются для измерений температуры тел от -50 С0 до +6000 С0 Пирометры используются для дистанционного измерения температуры

Слайд 52

Описание слайда:

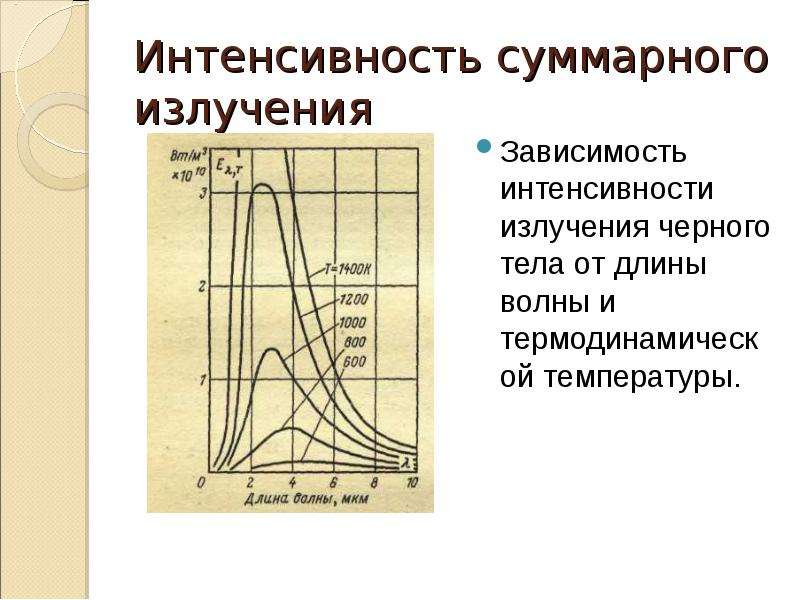

Интенсивность излучения Интенсивность частичного излучения черного тела описывается уравнением: Где С1 и С2 – постоянные ; λ – эффективная длина волны; Т – температура тела, К; е – основание логарифма.

Слайд 53

Описание слайда:

Интенсивность суммарного излучения

Слайд 54

Описание слайда:

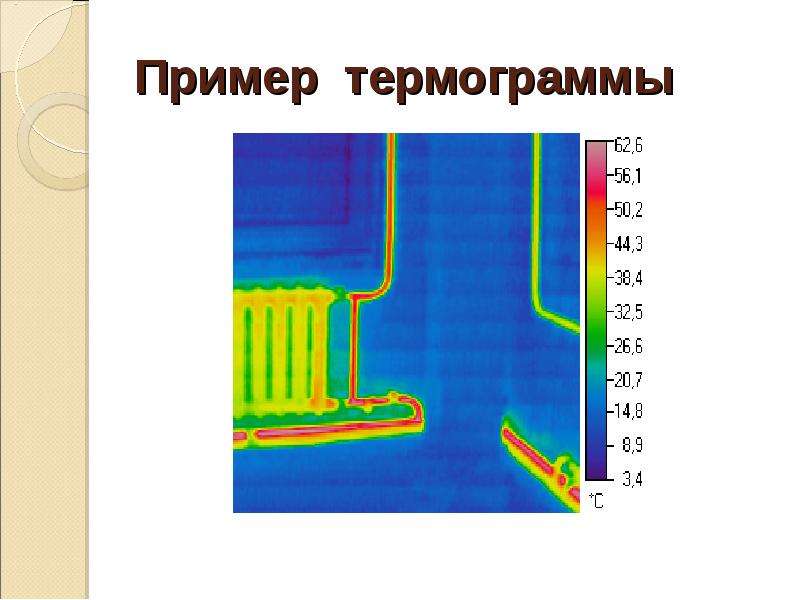

Пример термограммы

Слайд 55

Описание слайда:

ИЗМЕРЕНИЕ ДАВЛЕНИЯ Раздел 2

Слайд 56

Описание слайда:

Измерение давления Давление характеризует нормально распределенную силу, действующую со стороны одного тела на единицу площади другого тела. Если действующая среда газ или жидкость, то давление отражает внутреннюю энергию и является одним из основных параметров состояния. Различают абсолютное, избыточное и вакууметрическое давление.

Слайд 57

Описание слайда:

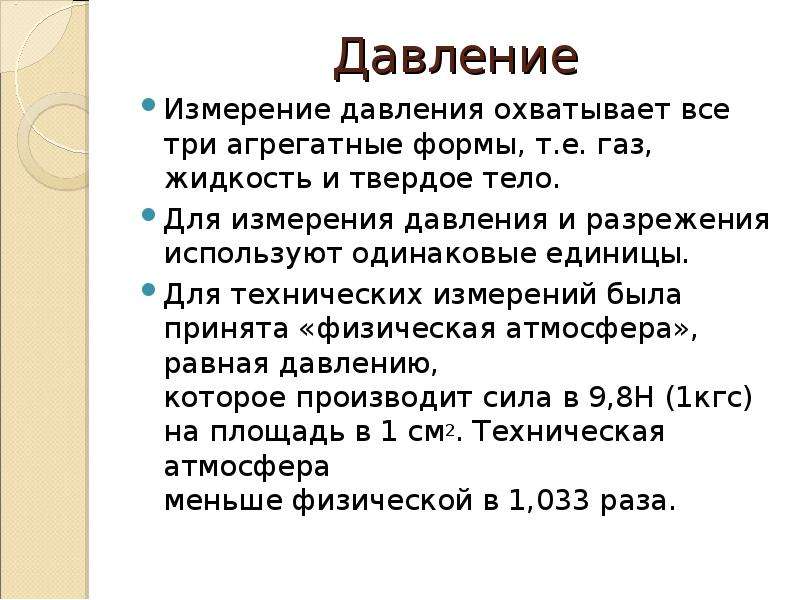

Давление Измерение давления охватывает все три агрегатные формы, т.е. газ, жидкость и твердое тело. Для измерения давления и разрежения используют одинаковые единицы. Для технических измерений была принята «физическая атмосфера», равная давлению, которое производит сила в 9,8Н (1кгс) на площадь в 1 см2. Техническая атмосфера меньше физической в 1,033 раза.

Слайд 58

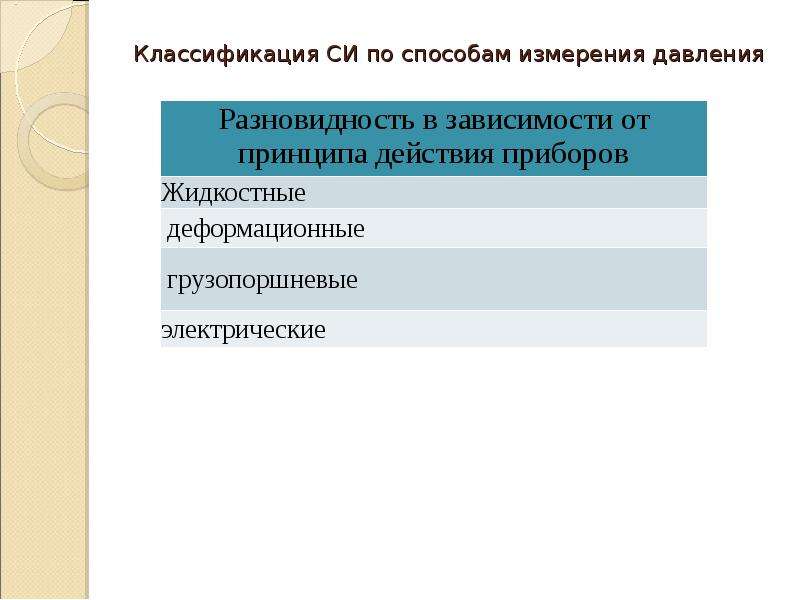

Описание слайда:

Классификация СИ по способам измерения давления

Слайд 59

Описание слайда:

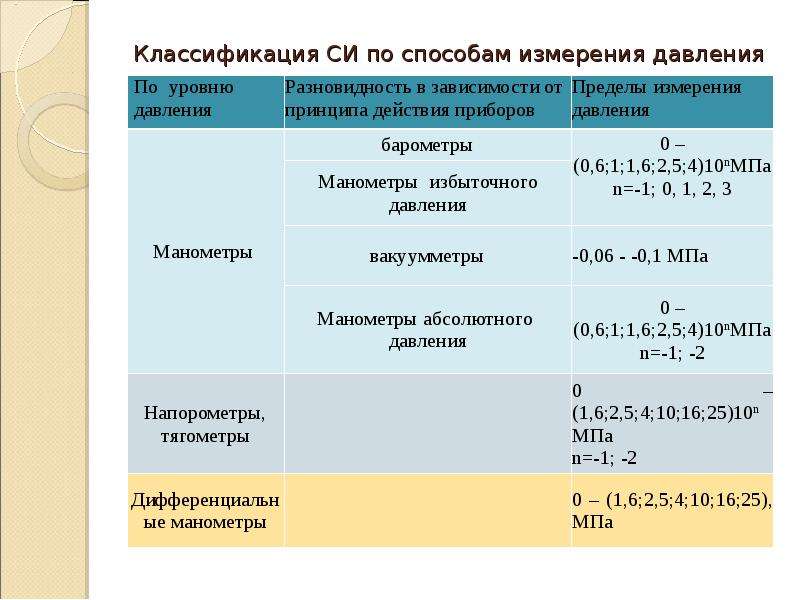

Классификация СИ по способам измерения давления

Слайд 60

Описание слайда:

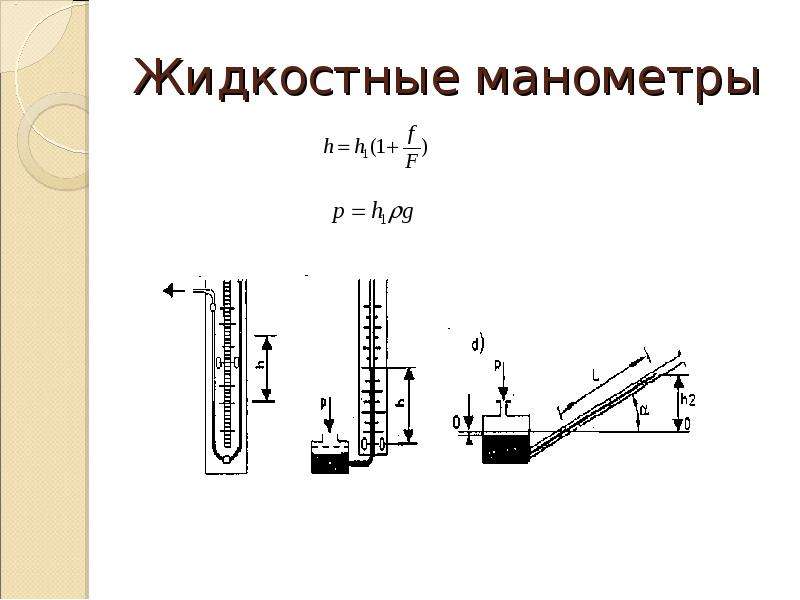

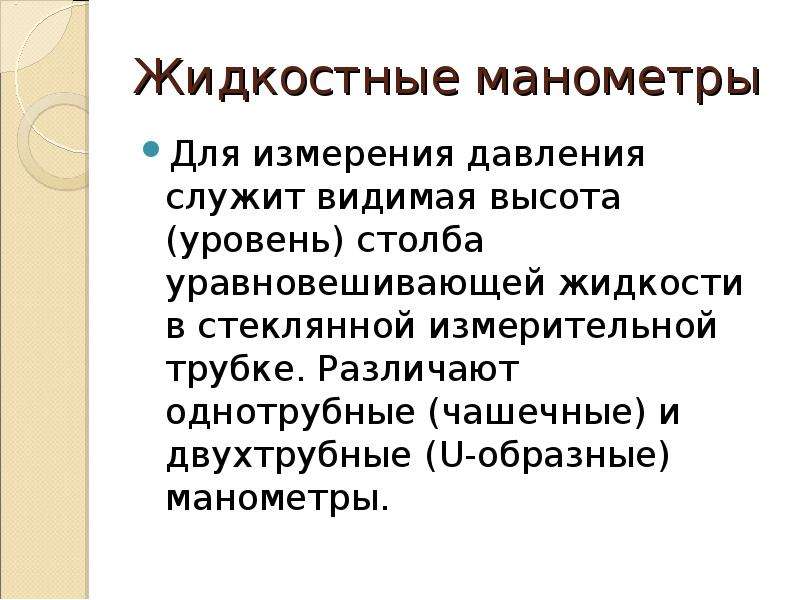

Жидкостные манометры Для измерения давления служит видимая высота (уровень) столба уравновешивающей жидкости в стеклянной измерительной трубке. Различают однотрубные (чашечные) и двухтрубные (U-образные) манометры.

Слайд 61

Описание слайда:

Жидкостные манометры

Слайд 62

Описание слайда:

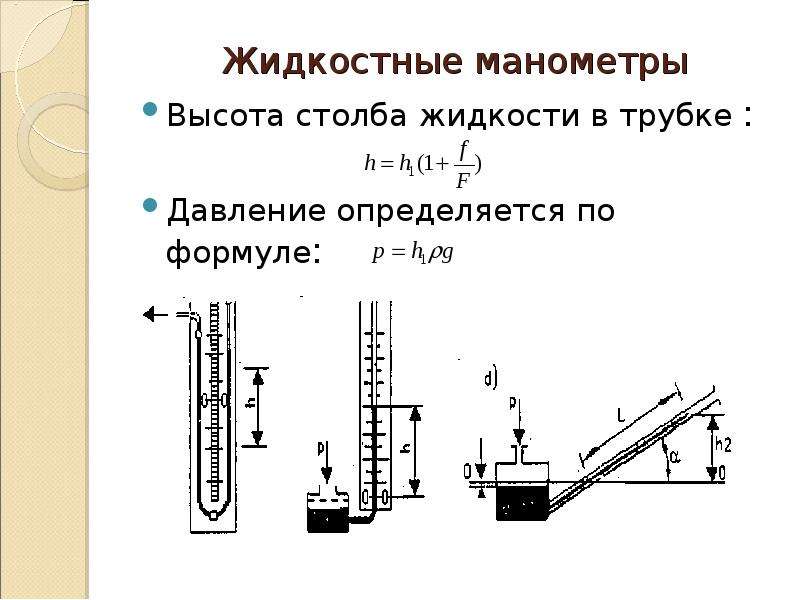

Жидкостные манометры Высота столба жидкости в трубке : Давление определяется по формуле:

Слайд 63

Описание слайда:

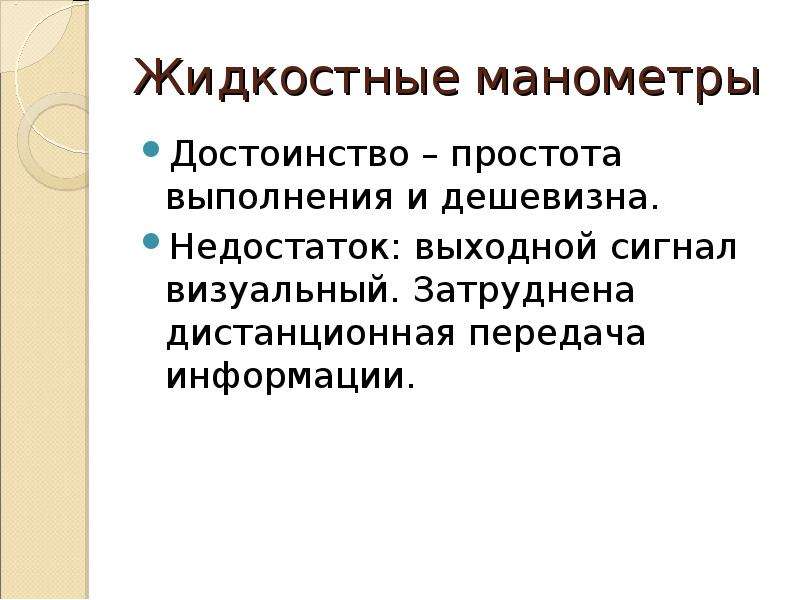

Жидкостные манометры Достоинство – простота выполнения и дешевизна. Недостаток: выходной сигнал визуальный. Затруднена дистанционная передача информации.

Слайд 64

Описание слайда:

Слайд 65

Описание слайда:

Деформационные манометры Принцип действия деформационных манометров основан на использовании деформации упругого элемента под влиянием измеряемого давления. Значение деформации передается отсчетному устройству, градуированному в единицах давления.

Слайд 66

Описание слайда:

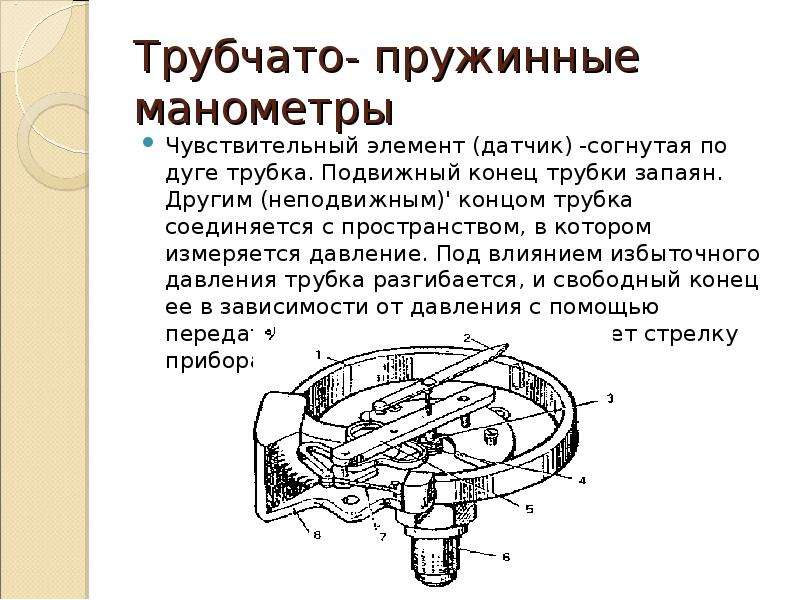

Трубчато- пружинные манометры Чувствительный элемент (датчик) -согнутая по дуге трубка. Подвижный конец трубки запаян. Другим (неподвижным)' концом трубка соединяется с пространством, в котором измеряется давление. Под влиянием избыточного давления трубка разгибается, и свободный конец ее в зависимости от давления с помощью передаточного механизма передвигает стрелку прибора

Слайд 67

Описание слайда:

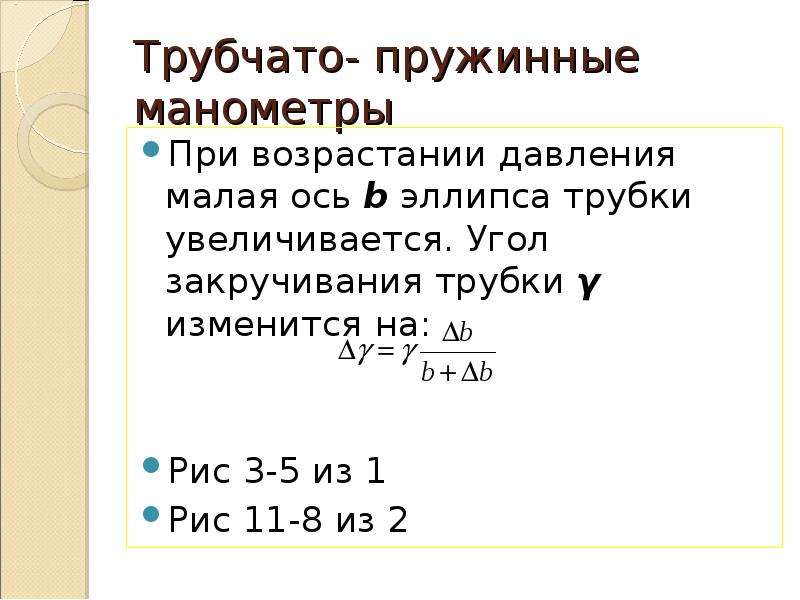

Трубчато- пружинные манометры При возрастании давления малая ось b эллипса трубки увеличивается. Угол закручивания трубки γ изменится на: Рис 3-5 из 1 Рис 11-8 из 2

Слайд 68

Описание слайда:

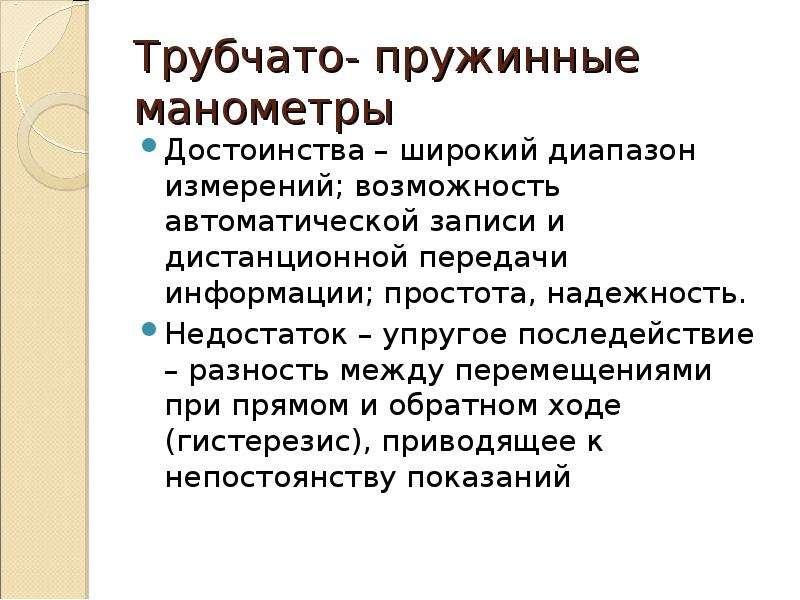

Трубчато- пружинные манометры Достоинства – широкий диапазон измерений; возможность автоматической записи и дистанционной передачи информации; простота, надежность. Недостаток – упругое последействие – разность между перемещениями при прямом и обратном ходе (гистерезис), приводящее к непостоянству показаний

Слайд 69

Описание слайда:

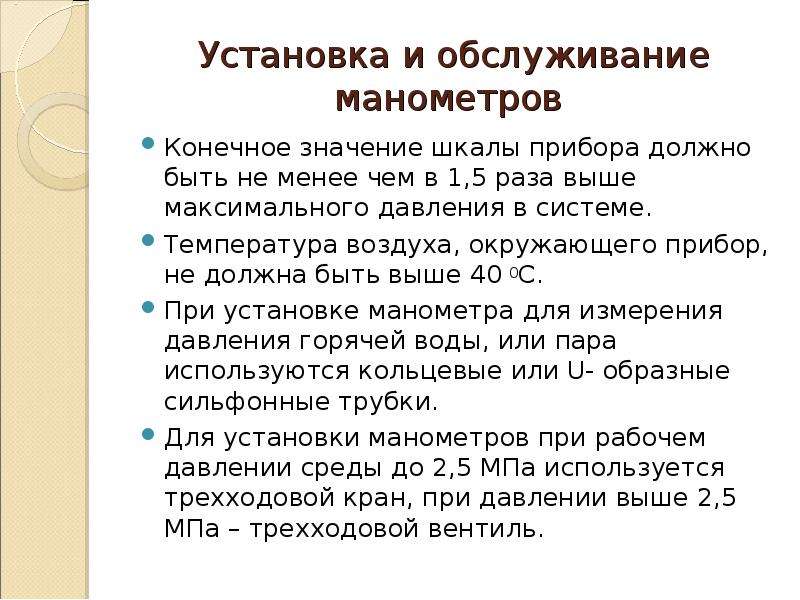

Установка и обслуживание манометров Конечное значение шкалы прибора должно быть не менее чем в 1,5 раза выше максимального давления в системе. Температура воздуха, окружающего прибор, не должна быть выше 40 0С. При установке манометра для измерения давления горячей воды, или пара используются кольцевые или U- образные сильфонные трубки. Для установки манометров при рабочем давлении среды до 2,5 МПа используется трехходовой кран, при давлении выше 2,5 МПа – трехходовой вентиль.

Слайд 70

Описание слайда:

Манометры с дистанционной передачей информации в виде аналогового электрического сигнала Мембранные С магнитомодуляционными преобразователями С ёмкостными преобразователями С тензометрическими преобразователями

Слайд 71

Описание слайда:

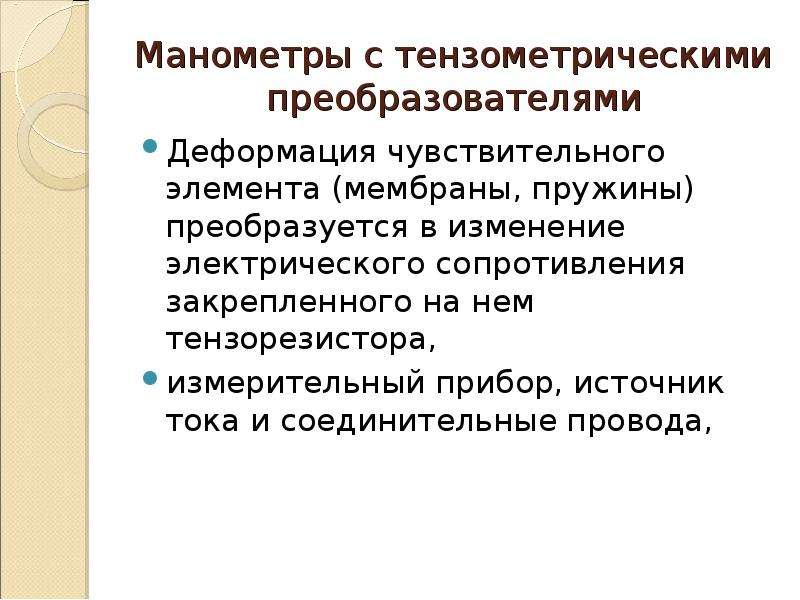

Манометры с тензометрическими преобразователями Деформация чувствительного элемента (мембраны, пружины) преобразуется в изменение электрического сопротивления закрепленного на нем тензорезистора, измерительный прибор, источник тока и соединительные провода,

Слайд 72

Описание слайда:

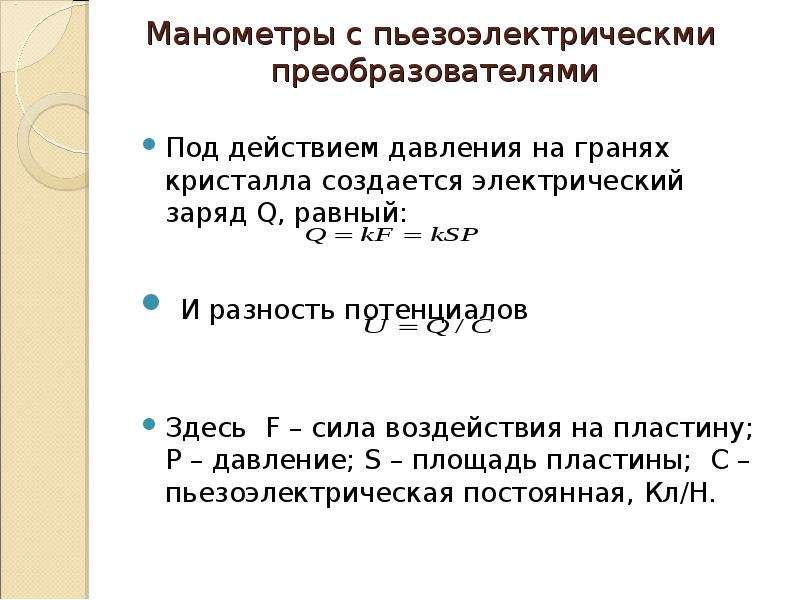

Манометры с пьезоэлектрическми преобразователями Под действием давления на гранях кристалла создается электрический заряд Q, равный: И разность потенциалов Здесь F – сила воздействия на пластину; Р – давление; S – площадь пластины; C – пьезоэлектрическая постоянная, Кл/Н.

Слайд 73

Описание слайда:

ИЗМЕРЕНИЕ УРОВНЯ Раздел 2

Слайд 74

Описание слайда:

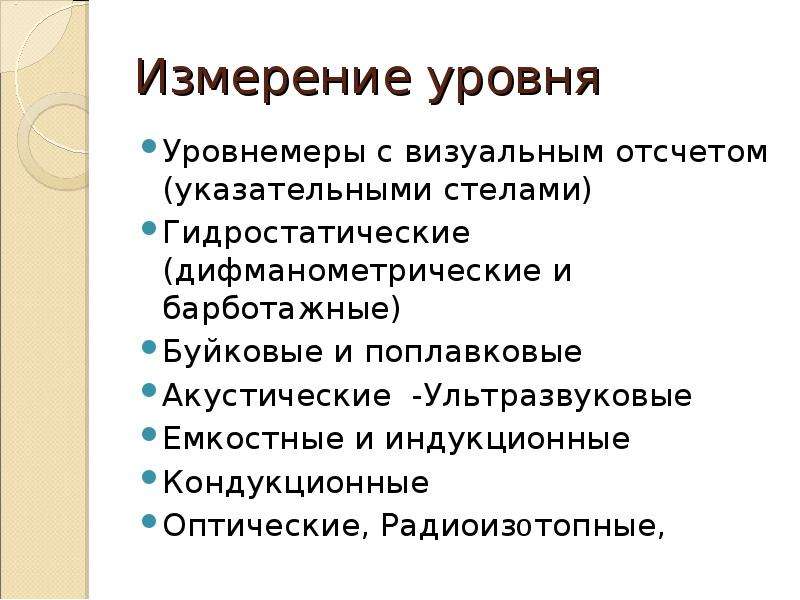

Измерение уровня Уровнемеры с визуальным отсчетом (указательными стелами) Гидростатические (дифманометрические и барботажные) Буйковые и поплавковые Акустические -Ультразвуковые Емкостные и индукционные Кондукционные Оптические, Радиоизотопные,

Слайд 75

Описание слайда:

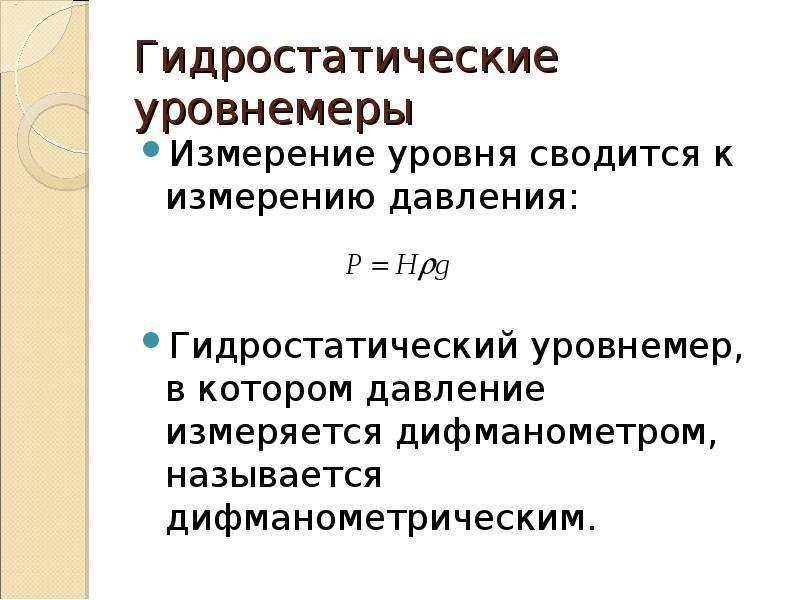

Гидростатические уровнемеры Измерение уровня сводится к измерению давления: Гидростатический уровнемер, в котором давление измеряется дифманометром, называется дифманометрическим.

Слайд 76

Описание слайда:

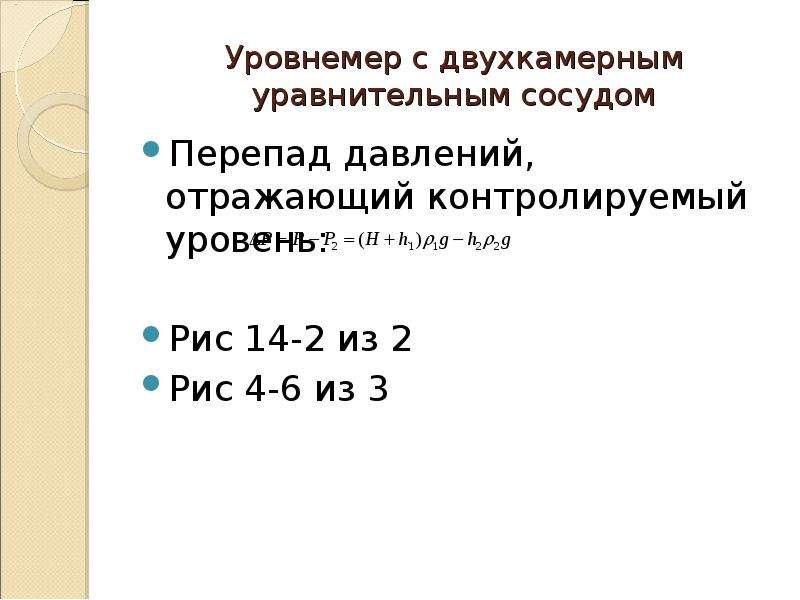

Уровнемер с двухкамерным уравнительным сосудом Перепад давлений, отражающий контролируемый уровень: Рис 14-2 из 2 Рис 4-6 из 3

Слайд 77

Описание слайда:

Поплавковые и буйковые уровнемеры Принцип действия основан на измерении положении поплавка или буйка. Осадка (погружение) поплавка: G- вес поплавка; Pc – сила сопротивления подвижных элементов уровнемера; Vж – объем погруженной части поплавка.

Слайд 78

Описание слайда:

Поплавковые и буйковые уровнемеры Достоинства: дешевизна и простота исполнения, высокая точность, высокий диапазон измерений. Недостатки: наличие поплавка в резервуаре; трудности измерения в сосудах под давлением; сложности организации дистанционной передачи информации.

Слайд 79

Описание слайда:

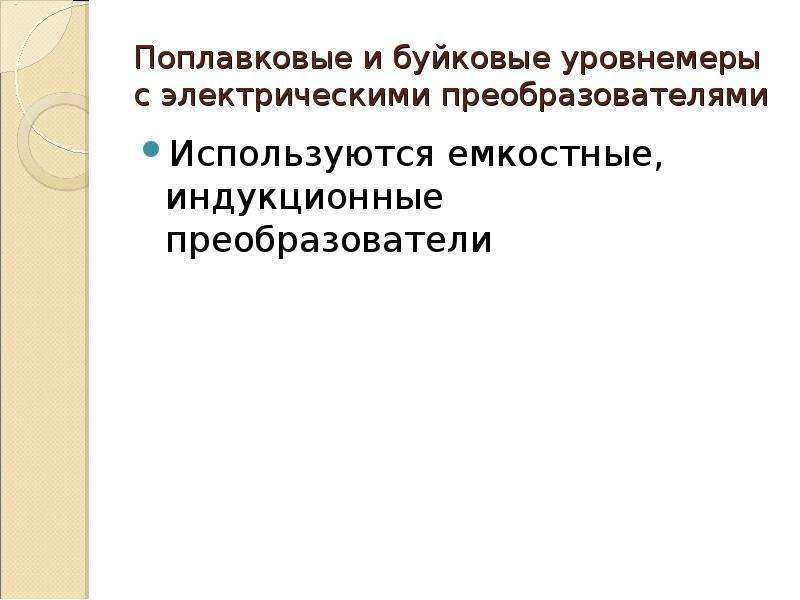

Поплавковые и буйковые уровнемеры с электрическими преобразователями Используются емкостные, индукционные преобразователи

Слайд 80

Описание слайда:

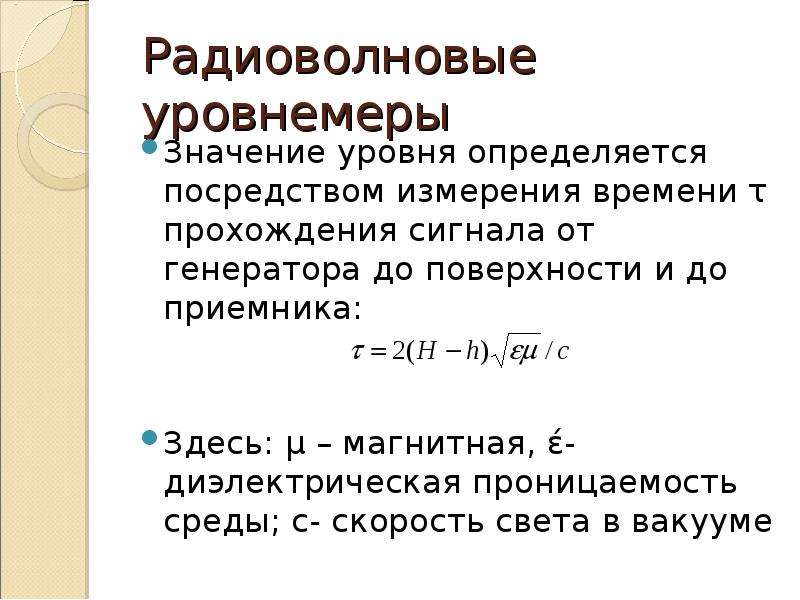

Радиоволновые уровнемеры Значение уровня определяется посредством измерения времени τ прохождения сигнала от генератора до поверхности и до приемника: Здесь: μ – магнитная, έ- диэлектрическая проницаемость среды; с- скорость света в вакууме

Слайд 81

Описание слайда:

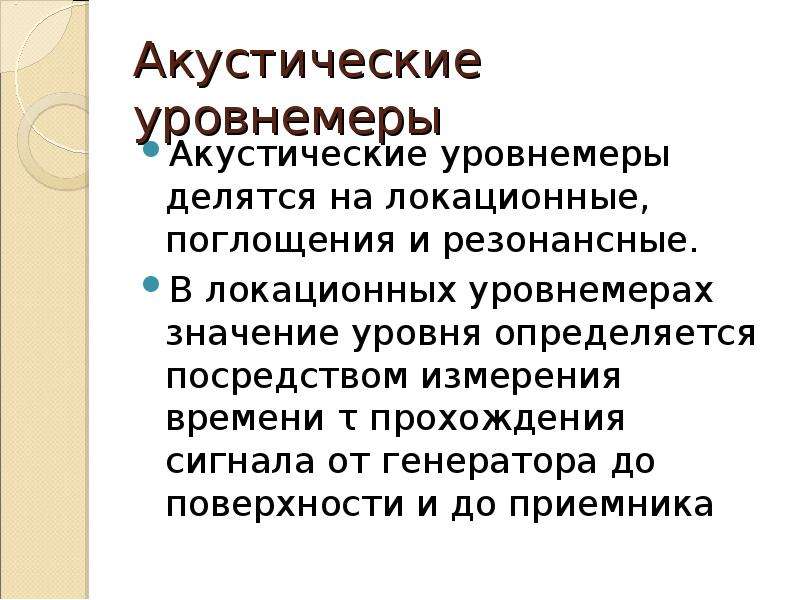

Акустические уровнемеры Акустические уровнемеры делятся на локационные, поглощения и резонансные. В локационных уровнемерах значение уровня определяется посредством измерения времени τ прохождения сигнала от генератора до поверхности и до приемника

Слайд 82

Описание слайда:

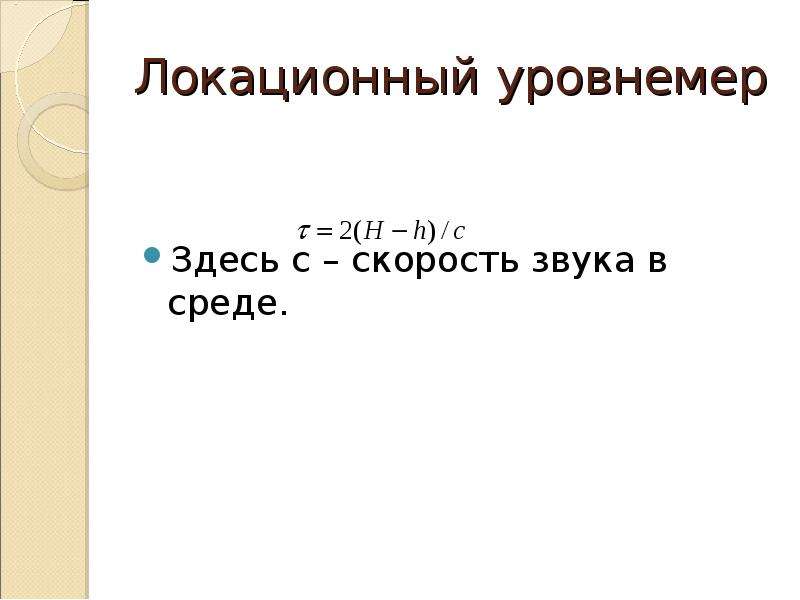

Локационный уровнемер Здесь с – скорость звука в среде.

Слайд 83

Описание слайда:

Термокондукционные уровнемеры Чувтвительным элементом является резистор с большим температурным коэффициентом термосопротивления, которое зависит от уровня жидкости

Слайд 84

Описание слайда:

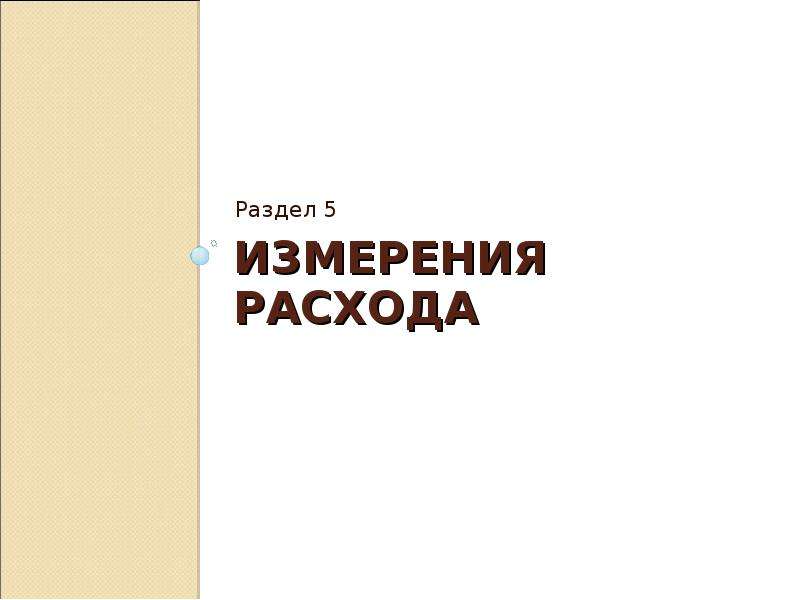

ИЗМЕРЕНИЯ РАСХОДА Раздел 5

Слайд 85

Описание слайда:

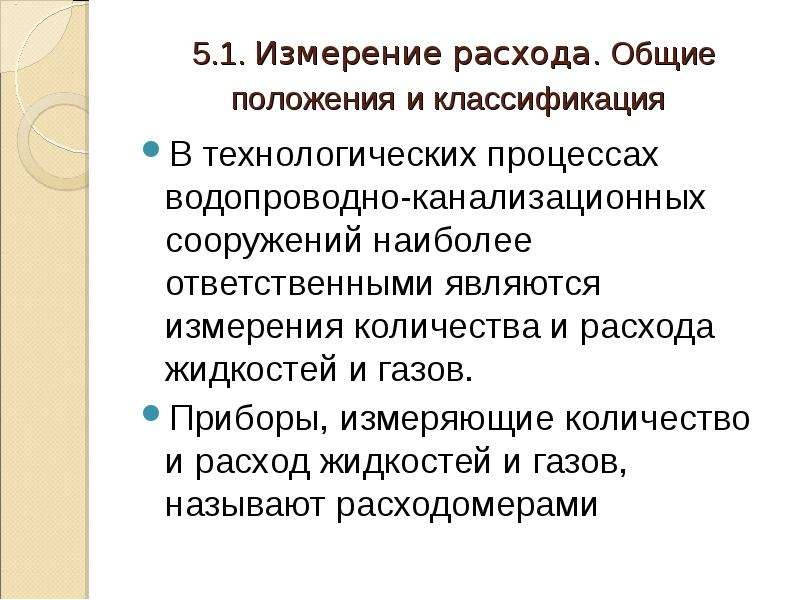

5.1. Измерение расхода. Общие положения и классификация В технологических процессах водопроводно-канализационных сооружений наиболее ответственными являются измерения количества и расхода жидкостей и газов. Приборы, измеряющие количество и расход жидкостей и газов, называют расходомерами

Слайд 86

Описание слайда:

Классы расходомеров Расходомеры подразделяется на группы приборов, отличающихся как по принципу действия и по конструктивному исполнению. Например, расходомеры, измеряющие расход по методу перепада давления, подразделяются на расходомеры с переменным перепадом давления и с постоянным перепадом давления.

Слайд 87

Описание слайда:

Типы расходомеров Расходомеры различаются в зависимости от типа и характера выходной информации. Они могут показывать: 1) величину мгновенного расхода в каждый данный момент (м3/с, м3/ч и т.п.); 2) количество жидкости или газа как сумму мгновенных расходов за любой промежуток времени (м3, л и т.п.). Имеются приборы, одновременно показывающие и записывающие (регистрирующие) обе указанные величины

Слайд 88

Описание слайда:

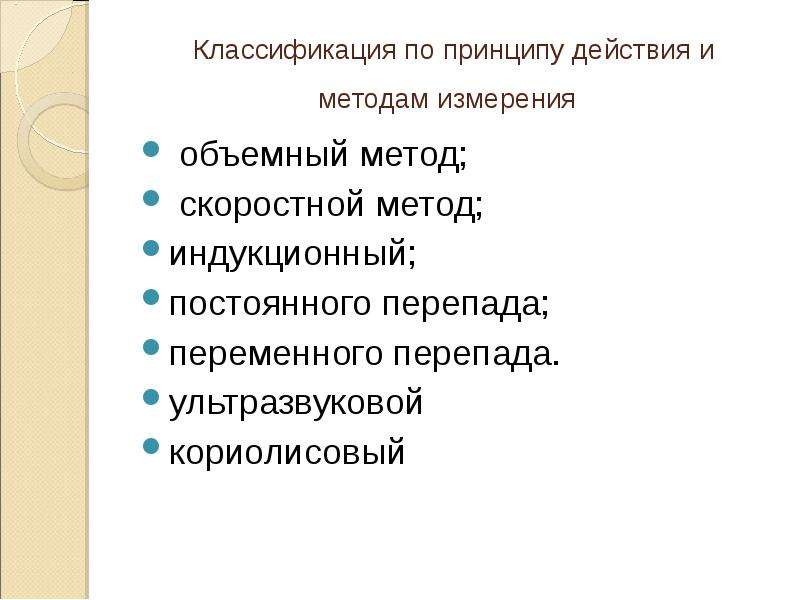

Классификация по принципу действия и методам измерения объемный метод; скоростной метод; индукционный; постоянного перепада; переменного перепада. ультразвуковой кориолисовый

Слайд 89

Описание слайда:

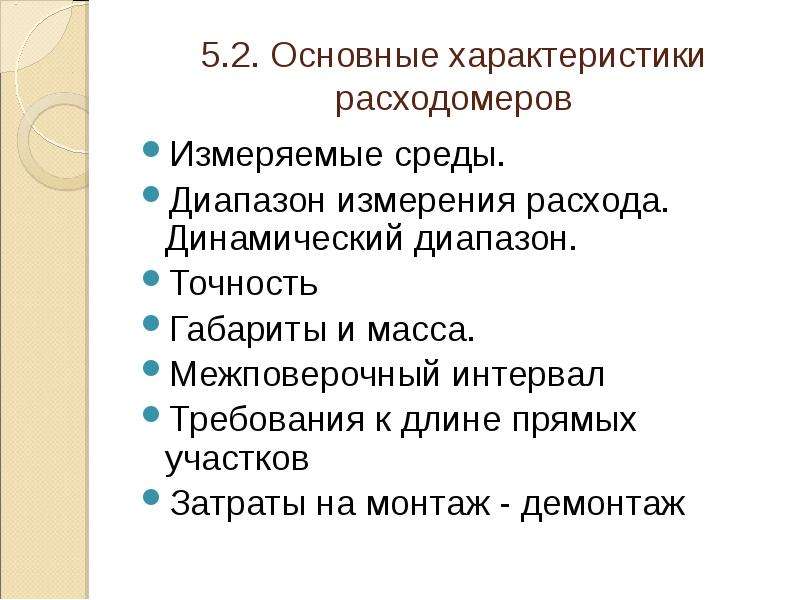

5.2. Основные характеристики расходомеров Измеряемые среды. Диапазон измерения расхода. Динамический диапазон. Точность Габариты и масса. Межповерочный интервал Требования к длине прямых участков Затраты на монтаж - демонтаж

Слайд 90

Описание слайда:

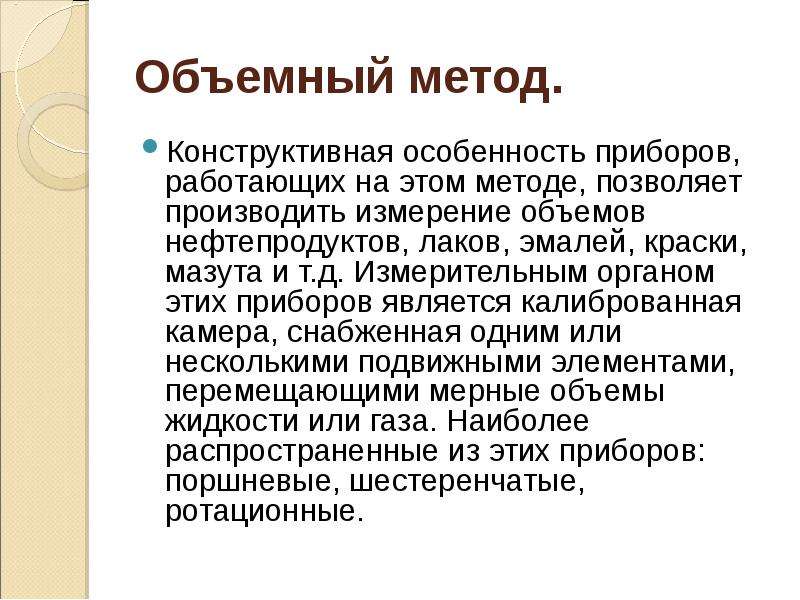

Объемный метод. Конструктивная особенность приборов, работающих на этом методе, позволяет производить измерение объемов нефтепродуктов, лаков, эмалей, краски, мазута и т.д. Измерительным органом этих приборов является калиброванная камера, снабженная одним или несколькими подвижными элементами, перемещающими мерные объемы жидкости или газа. Наиболее распространенные из этих приборов: поршневые, шестеренчатые, ротационные.

Слайд 91

Описание слайда:

5.3. Методы измерения расхода Принципы измерения и устройство расходомеров

Слайд 92

Описание слайда:

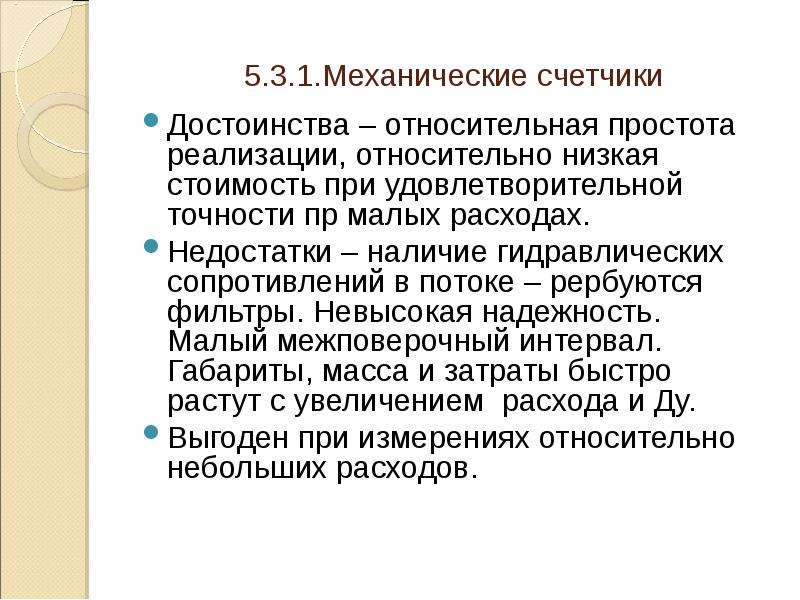

5.3.1.Механические счетчики Достоинства – относительная простота реализации, относительно низкая стоимость при удовлетворительной точности пр малых расходах. Недостатки – наличие гидравлических сопротивлений в потоке – рербуются фильтры. Невысокая надежность. Малый межповерочный интервал. Габариты, масса и затраты быстро растут с увеличением расхода и Ду. Выгоден при измерениях относительно небольших расходов.

Слайд 93

Описание слайда:

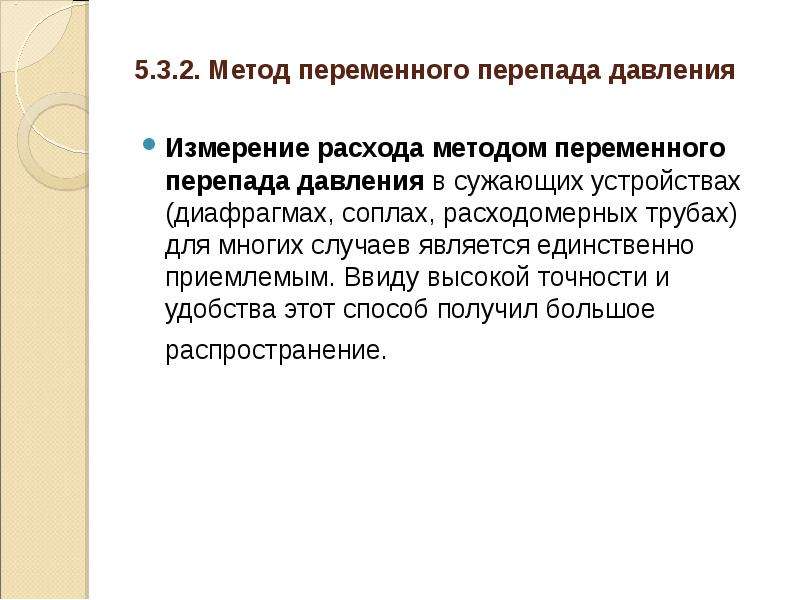

5.3.2. Метод переменного перепада давления Измерение расхода методом переменного перепада давления в сужающих устройствах (диафрагмах, соплах, расходомерных трубах) для многих случаев является единственно приемлемым. Ввиду высокой точности и удобства этот способ получил большое распространение.

Слайд 94

Описание слайда:

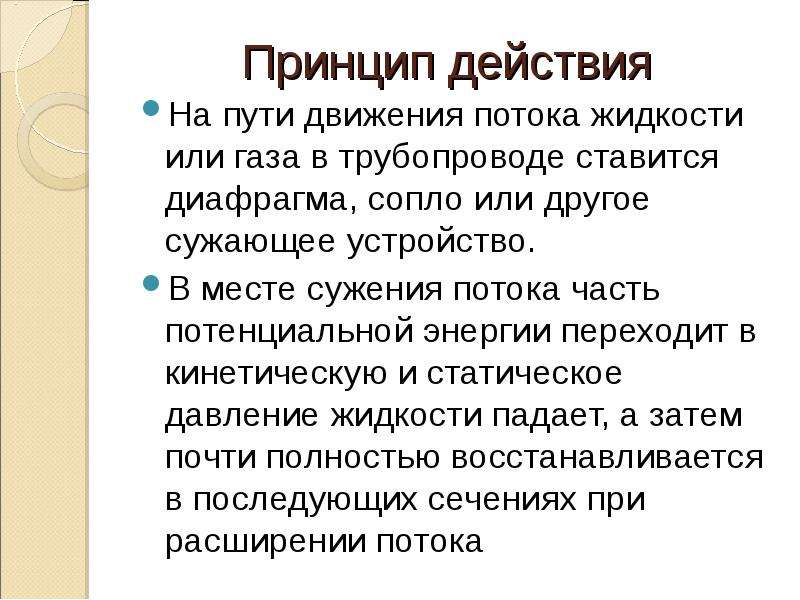

Принцип действия На пути движения потока жидкости или газа в трубопроводе ставится диафрагма, сопло или другое сужающее устройство. В месте сужения потока часть потенциальной энергии переходит в кинетическую и статическое давление жидкости падает, а затем почти полностью восстанавливается в последующих сечениях при расширении потока

Слайд 95

Описание слайда:

Определение расхода Основное уравнение для расхода жидкости, протекающей через сужающее устройство, имеет вид:

Слайд 96

Описание слайда:

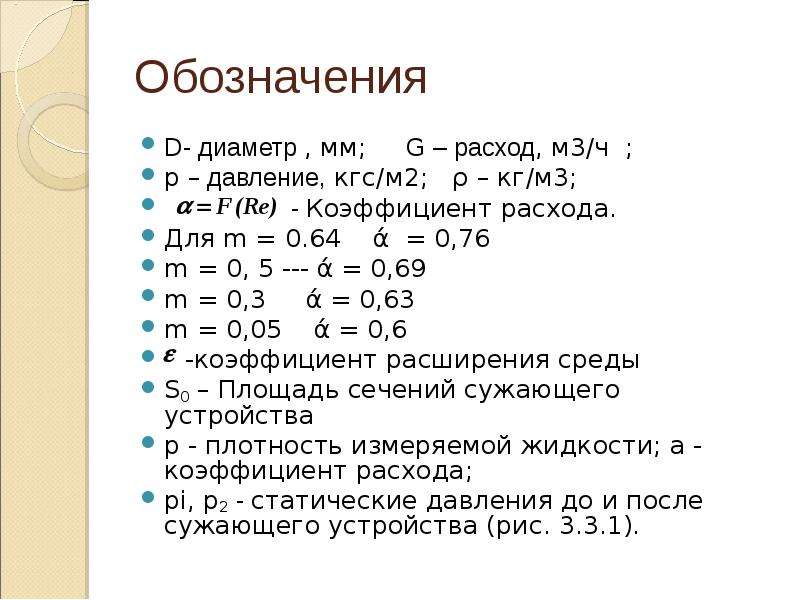

Обозначения D- диаметр , мм; G – расход, м3/ч ; p – давление, кгс/м2; ρ – кг/м3; - Коэффициент расхода. Для m = 0.64 ά = 0,76 m = 0, 5 --- ά = 0,69 m = 0,3 ά = 0,63 m = 0,05 ά = 0,6 -коэффициент расширения среды S0 – Площадь сечений сужающего устройства р - плотность измеряемой жидкости; а - коэффициент расхода; pi, р2 - статические давления до и после сужающего устройства (рис. 3.3.1).

Слайд 97

Описание слайда:

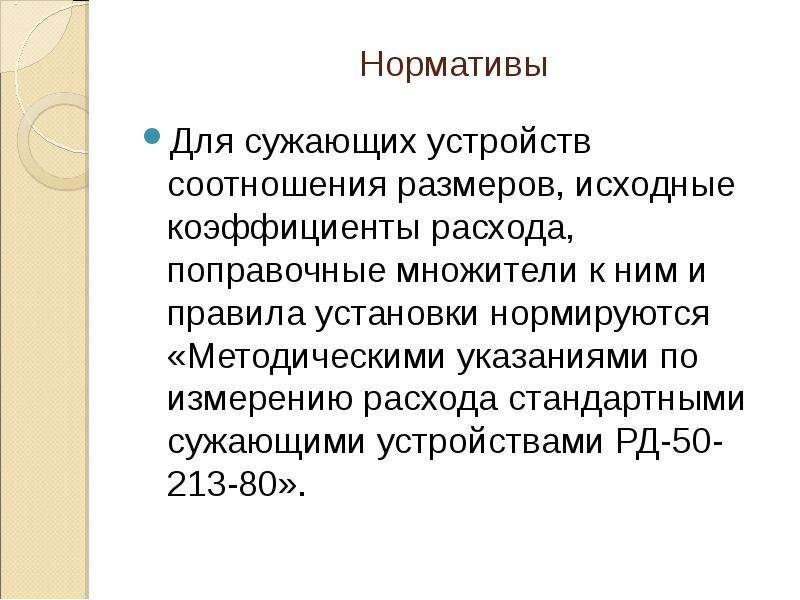

Нормативы Для сужающих устройств соотношения размеров, исходные коэффициенты расхода, поправочные множители к ним и правила установки нормируются «Методическими указаниями по измерению расхода стандартными сужающими устройствами РД-50-213-80».

Слайд 98

Описание слайда:

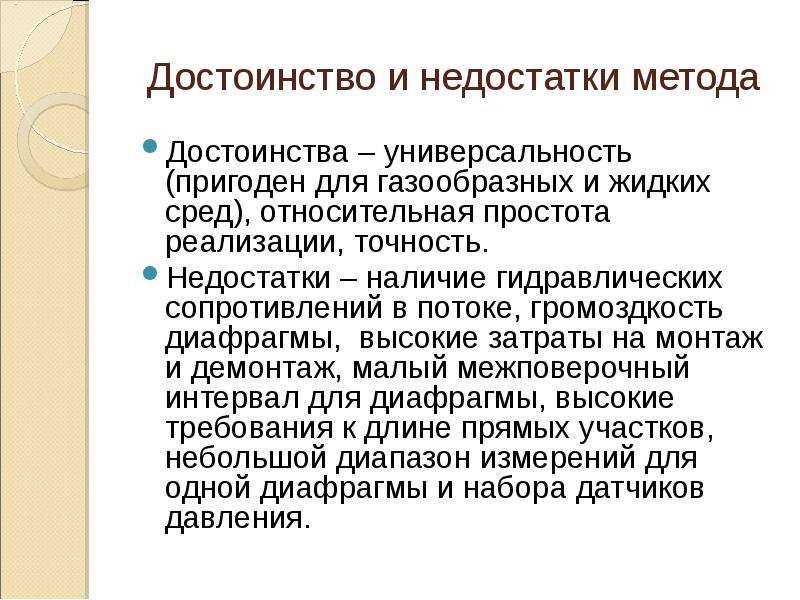

Достоинство и недостатки метода Достоинства – универсальность (пригоден для газообразных и жидких сред), относительная простота реализации, точность. Недостатки – наличие гидравлических сопротивлений в потоке, громоздкость диафрагмы, высокие затраты на монтаж и демонтаж, малый межповерочный интервал для диафрагмы, высокие требования к длине прямых участков, небольшой диапазон измерений для одной диафрагмы и набора датчиков давления.

Слайд 99

Описание слайда:

Метод переменного перепада давления. Расходомер Mass ProBar

Слайд 100

Описание слайда:

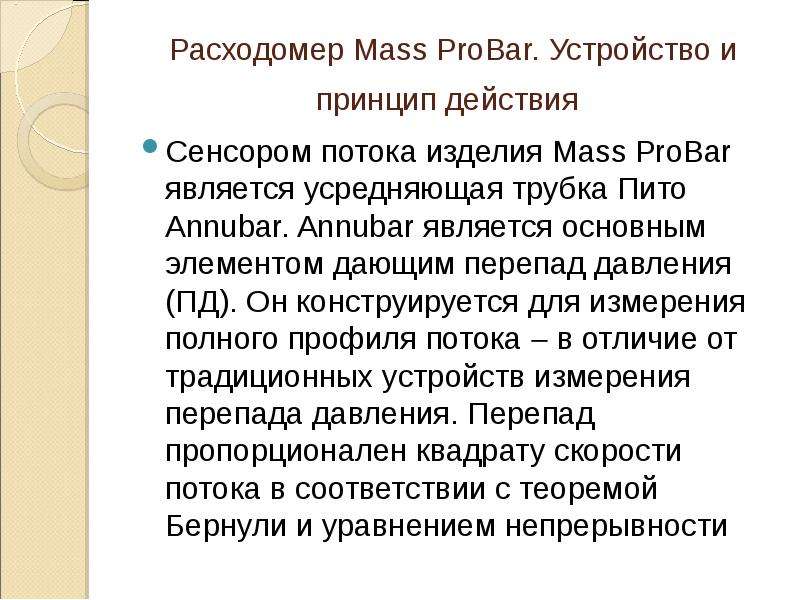

Расходомер Mass ProBar. Устройство и принцип действия Сенсором потока изделия Mass ProBar является усредняющая трубка Пито Annubar. Annubar является основным элементом дающим перепад давления (ПД). Он конструируется для измерения полного профиля потока  в отличие от традиционных устройств измерения перепада давления. Перепад пропорционален квадрату скорости потока в соответствии с теоремой Бернули и уравнением непрерывности

Слайд 101

Описание слайда:

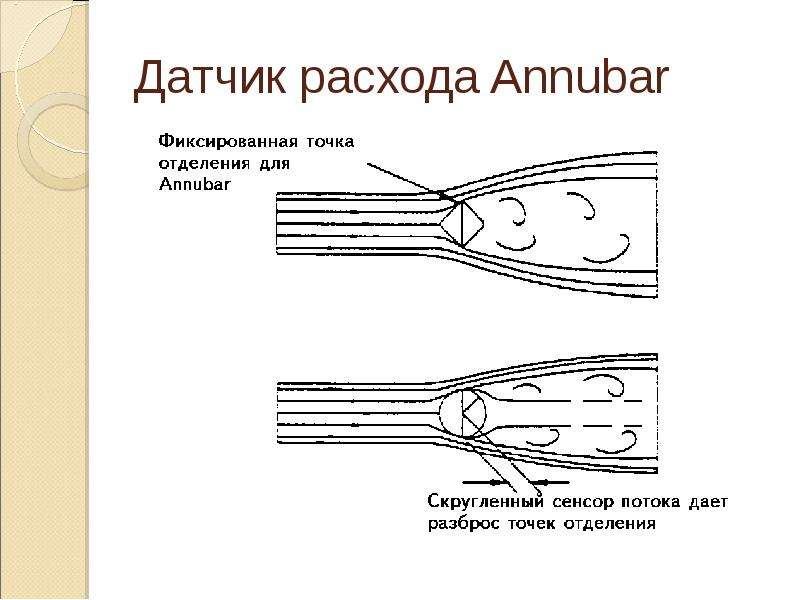

Датчик расхода Annubar

Слайд 102

Описание слайда:

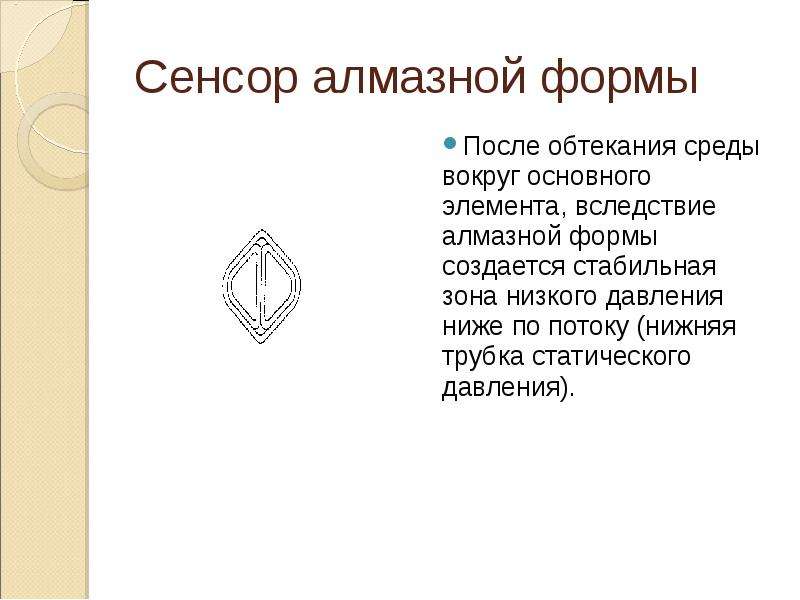

Сенсор алмазной формы После обтекания среды вокруг основного элемента, вследствие алмазной формы создается стабильная зона низкого давления ниже по потоку (нижняя трубка статического давления).

Слайд 103

Описание слайда:

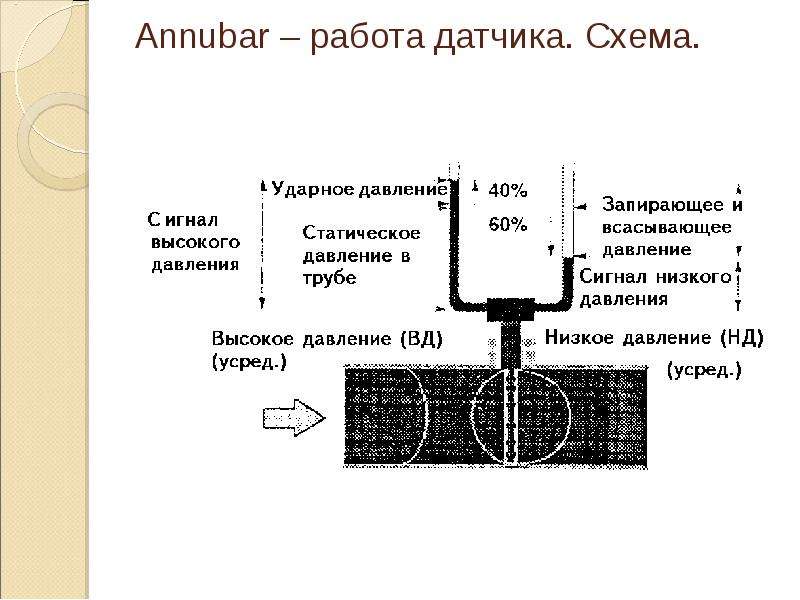

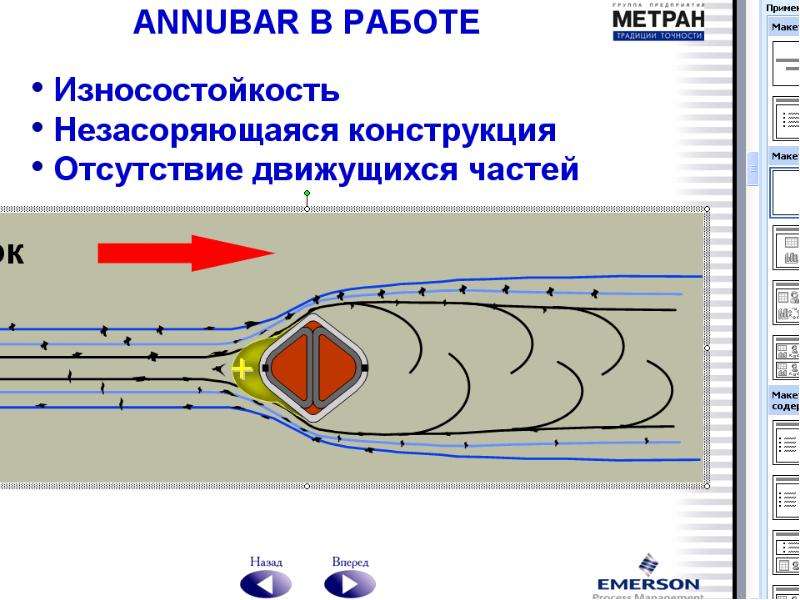

Annubar – работа датчика. Схема.

Слайд 104

Описание слайда:

Слайд 105

Описание слайда:

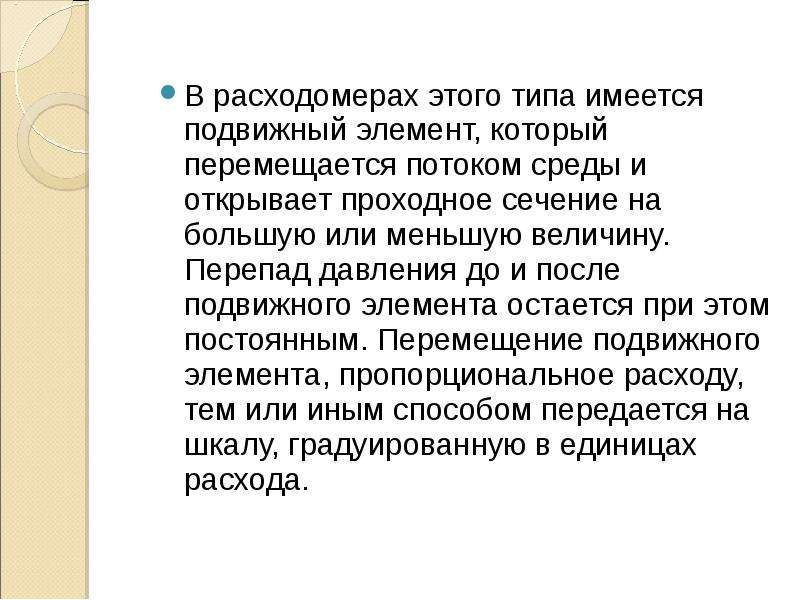

В расходомерах этого типа имеется подвижный элемент, который перемещается потоком среды и открывает проходное сечение на большую или меньшую величину. Перепад давления до и после подвижного элемента остается при этом постоянным. Перемещение подвижного элемента, пропорциональное расходу, тем или иным способом передается на шкалу, градуированную в единицах расхода. В расходомерах этого типа имеется подвижный элемент, который перемещается потоком среды и открывает проходное сечение на большую или меньшую величину. Перепад давления до и после подвижного элемента остается при этом постоянным. Перемещение подвижного элемента, пропорциональное расходу, тем или иным способом передается на шкалу, градуированную в единицах расхода.

Слайд 106

Описание слайда:

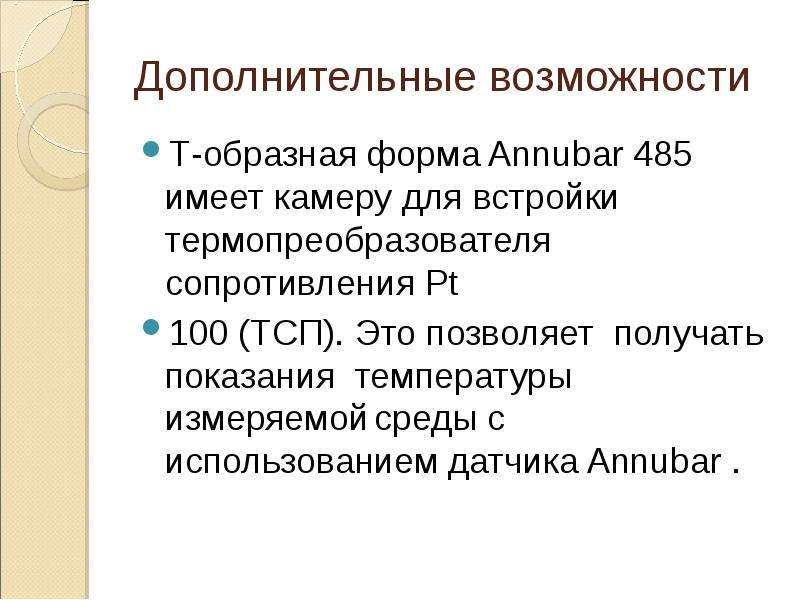

Дополнительные возможности Т-образная форма Annubar 485 имеет камеру для встройки термопреобразователя сопротивления Pt 100 (ТСП). Это позволяет получать показания температуры измеряемой среды с использованием датчика Annubar .

Слайд 107

Описание слайда:

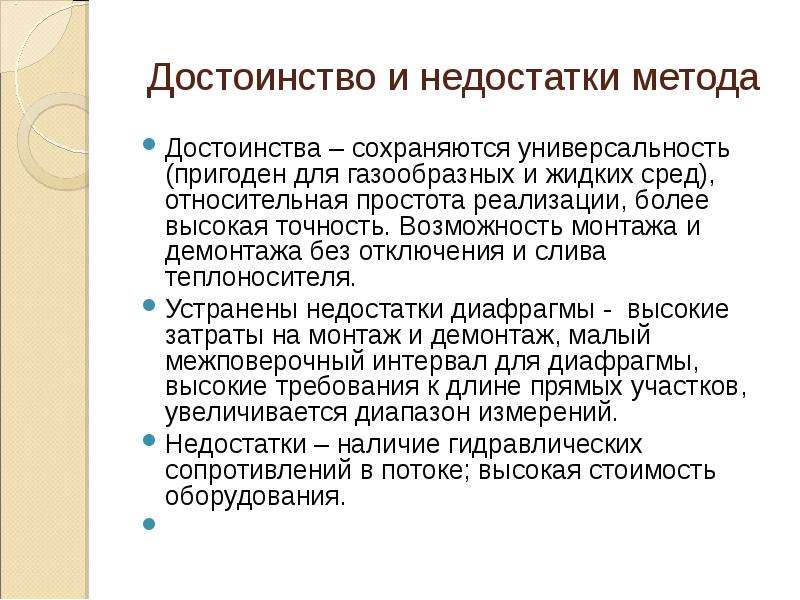

Достоинство и недостатки метода Достоинства – сохраняются универсальность (пригоден для газообразных и жидких сред), относительная простота реализации, более высокая точность. Возможность монтажа и демонтажа без отключения и слива теплоносителя. Устранены недостатки диафрагмы - высокие затраты на монтаж и демонтаж, малый межповерочный интервал для диафрагмы, высокие требования к длине прямых участков, увеличивается диапазон измерений. Недостатки – наличие гидравлических сопротивлений в потоке; высокая стоимость оборудования.

Слайд 108

Описание слайда:

5.4. Метод постоянного перепада давления Измерение расхода методом постоянного перепада давления основано на том, что в качестве переменной величины, пропорциональной измерению расхода, принимается не перепад давлений, а переменная площадь отверстия сужающего органа. Расходомеры с постоянным перепадом давления, основанные на этом принципе, дают прямолинейную зависимость между расходом и переменной величиной - площадью отверстия прибора.

Слайд 109

Описание слайда:

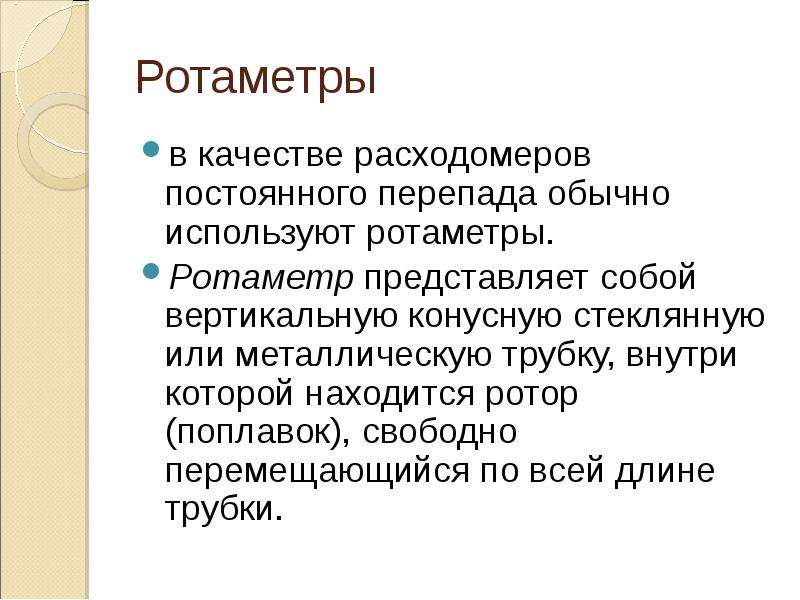

Ротаметры в качестве расходомеров постоянного перепада обычно используют ротаметры. Ротаметр представляет собой вертикальную конусную стеклянную или металлическую трубку, внутри которой находится ротор (поплавок), свободно перемещающийся по всей длине трубки.

Слайд 110

Описание слайда:

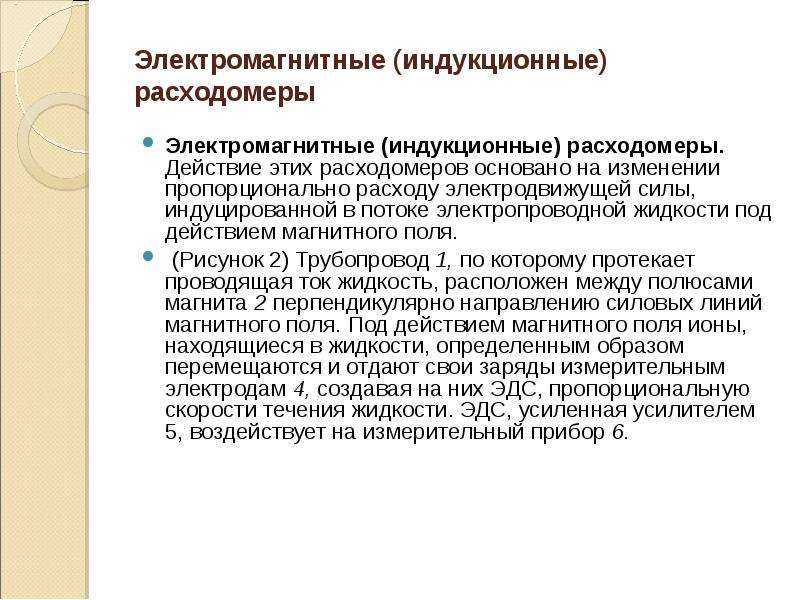

Электромагнитные (индукционные) расходомеры Электромагнитные (индукционные) расходомеры. Действие этих расходомеров основано на изменении пропорционально расходу электродвижущей силы, индуцированной в потоке электропроводной жидкости под действием магнитного поля. (Рисунок 2) Трубопровод 1, по которому протекает проводящая ток жидкость, расположен между полюсами магнита 2 перпендикулярно направлению силовых линий магнитного поля. Под действием магнитного поля ионы, находящиеся в жидкости, определенным образом перемещаются и отдают свои заряды измерительным электродам 4, создавая на них ЭДС, пропорциональную скорости течения жидкости. ЭДС, усиленная усилителем 5, воздействует на измерительный прибор 6.

Слайд 111

Описание слайда:

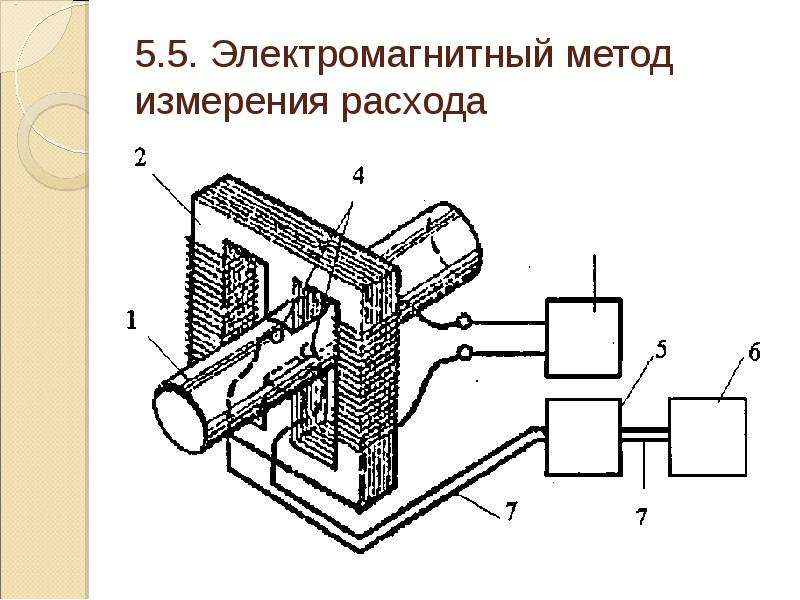

5.5. Электромагнитный метод измерения расхода

Слайд 112

Описание слайда:

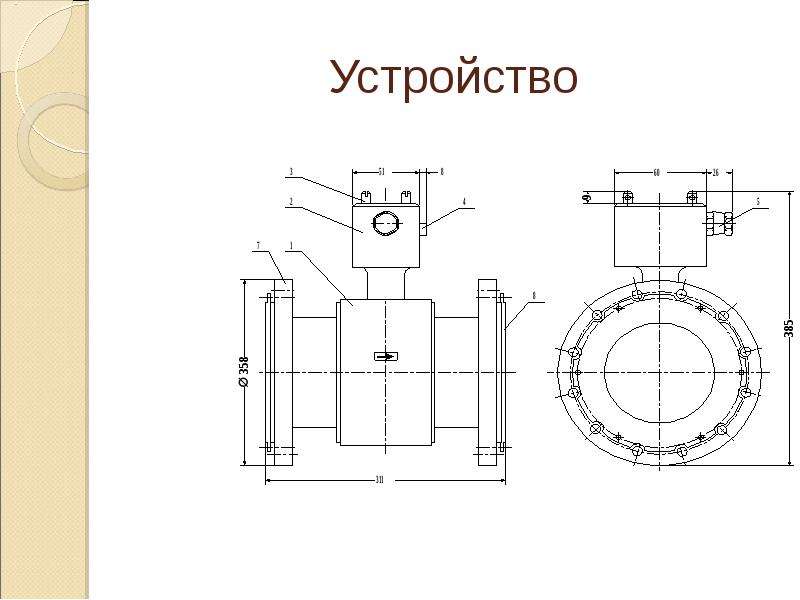

Устройство

Слайд 113

Описание слайда:

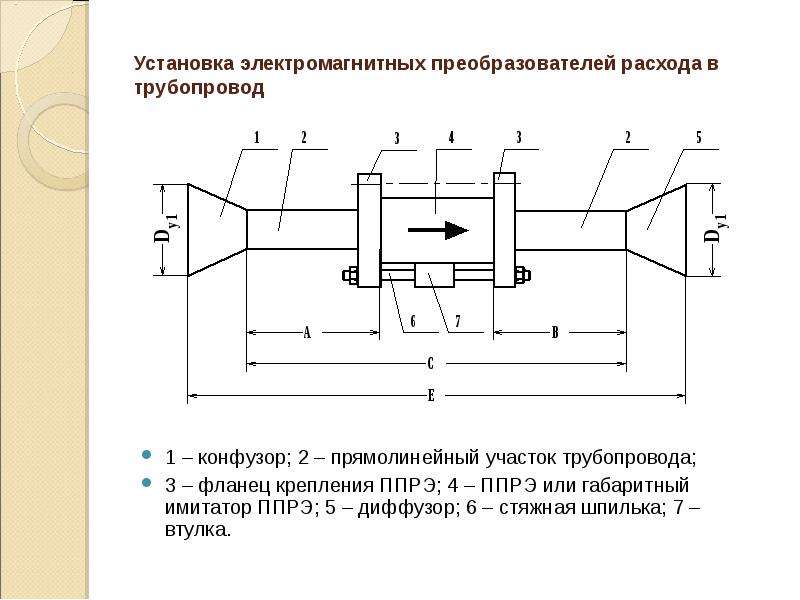

Установка электромагнитных преобразователей расхода в трубопровод 1 – конфузор; 2 – прямолинейный участок трубопровода; 3 – фланец крепления ППРЭ; 4 – ППРЭ или габаритный имитатор ППРЭ; 5 – диффузор; 6 – стяжная шпилька; 7 – втулка.

Слайд 114

Описание слайда:

Схема соединения и подключения расходомера «ВЗЛЕТ ЭР».

Слайд 115

Описание слайда:

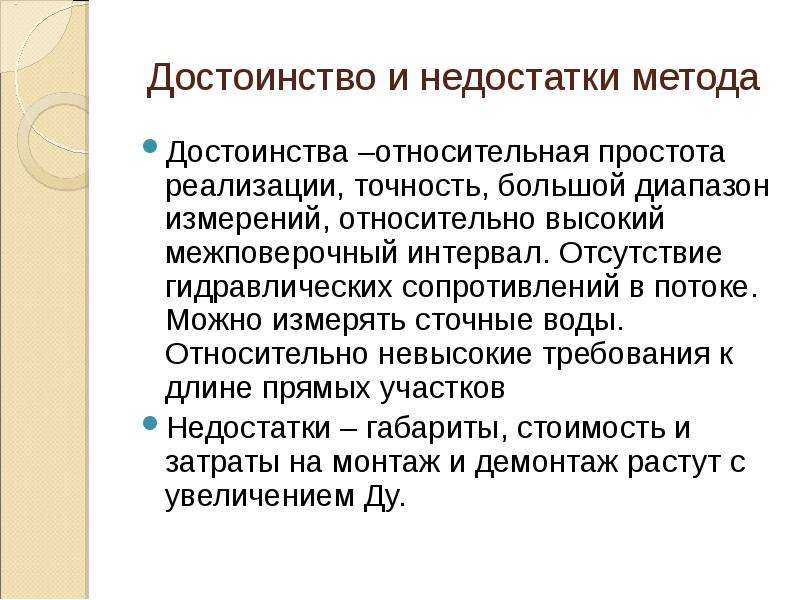

Достоинство и недостатки метода Достоинства –относительная простота реализации, точность, большой диапазон измерений, относительно высокий межповерочный интервал. Отсутствие гидравлических сопротивлений в потоке. Можно измерять сточные воды. Относительно невысокие требования к длине прямых участков Недостатки – габариты, стоимость и затраты на монтаж и демонтаж растут с увеличением Ду.

Слайд 116

Описание слайда:

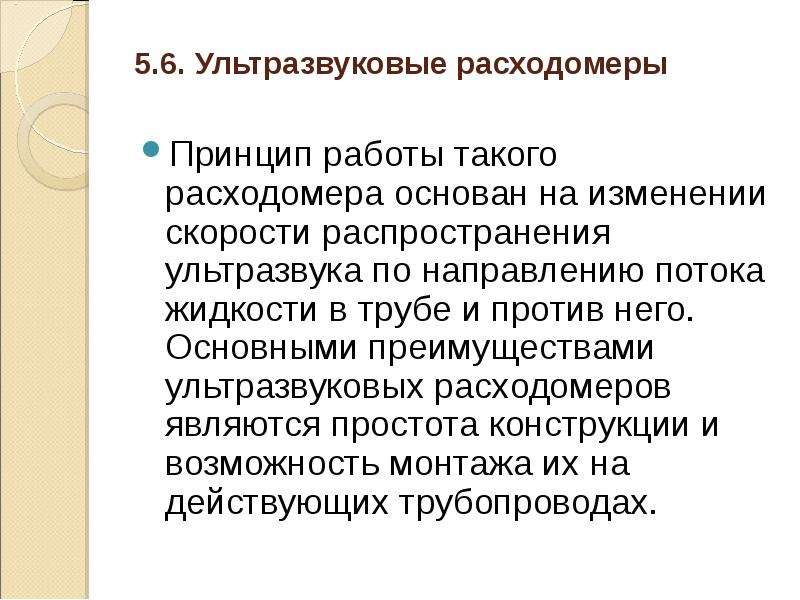

5.6. Ультразвуковые расходомеры Принцип работы такого расходомера основан на изменении скорости распространения ультразвука по направлению потока жидкости в трубе и против него. Основными преимуществами ультразвуковых расходомеров являются простота конструкции и возможность монтажа их на действующих трубопроводах.

Слайд 117

Описание слайда:

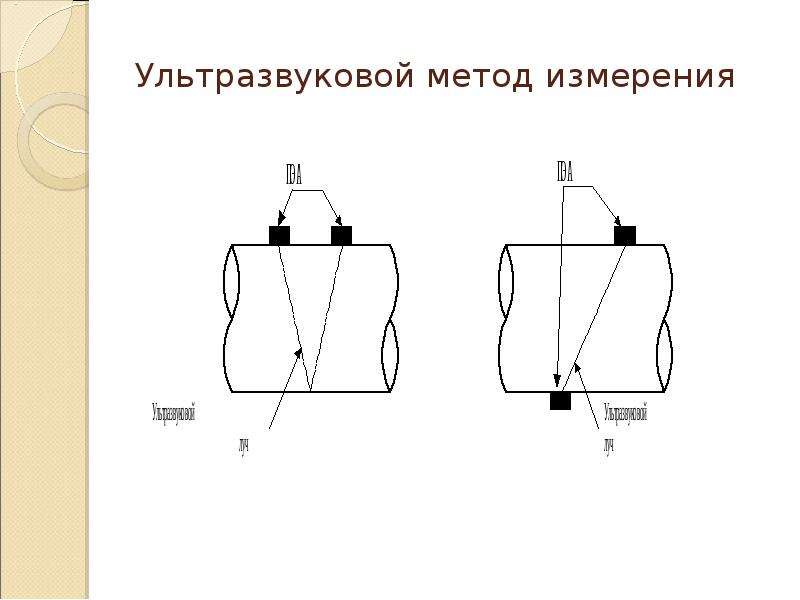

Ультразвуковой метод измерения

Слайд 118

Описание слайда:

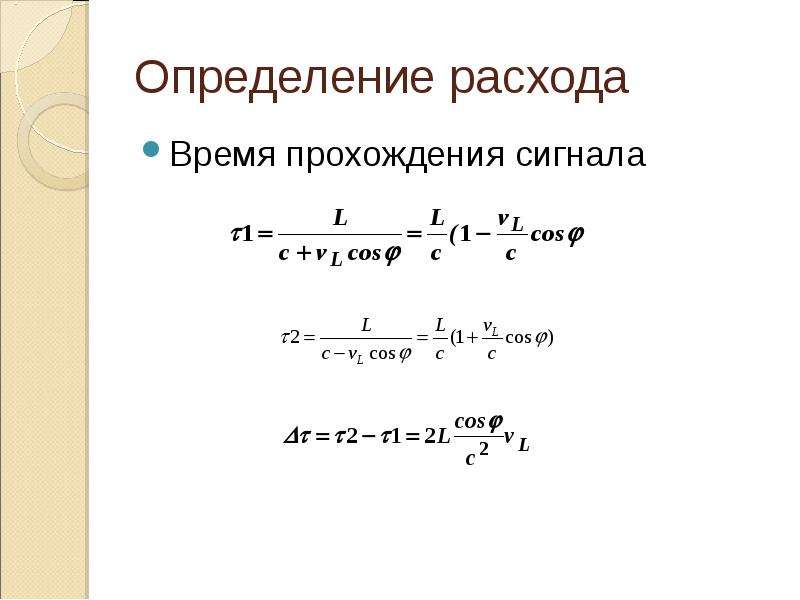

Определение расхода Время прохождения сигнала

Слайд 119

Описание слайда:

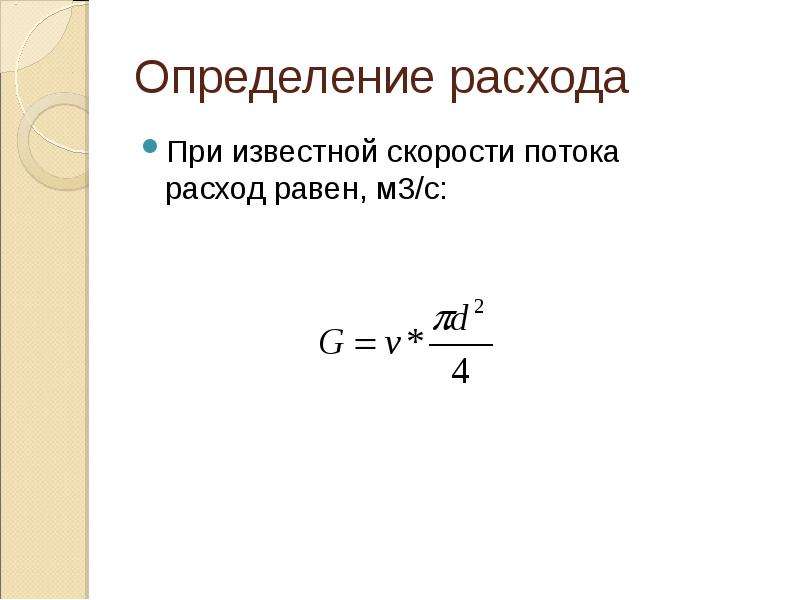

Определение расхода При известной скорости потока расход равен, м3/с:

Слайд 120

Описание слайда:

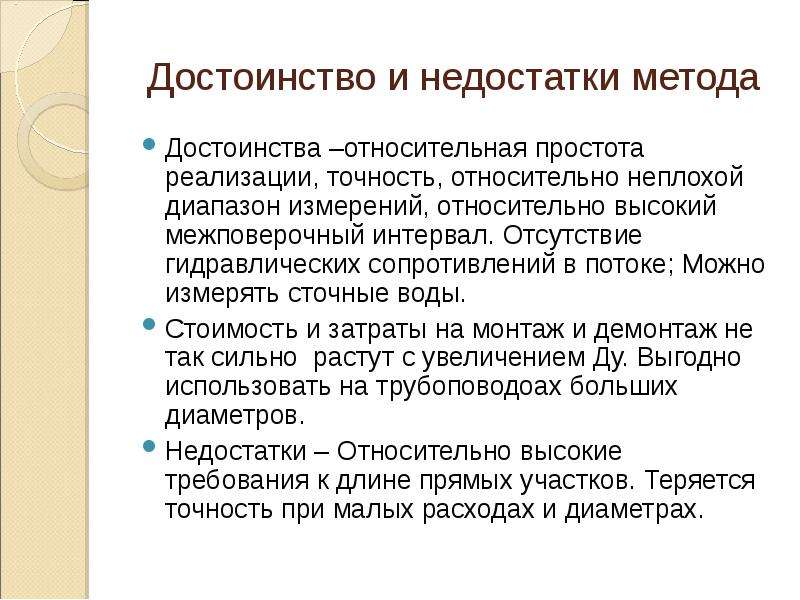

Достоинство и недостатки метода Достоинства –относительная простота реализации, точность, относительно неплохой диапазон измерений, относительно высокий межповерочный интервал. Отсутствие гидравлических сопротивлений в потоке; Можно измерять сточные воды. Стоимость и затраты на монтаж и демонтаж не так сильно растут с увеличением Ду. Выгодно использовать на трубоповодоах больших диаметров. Недостатки – Относительно высокие требования к длине прямых участков. Теряется точность при малых расходах и диаметрах.

Слайд 121

Описание слайда:

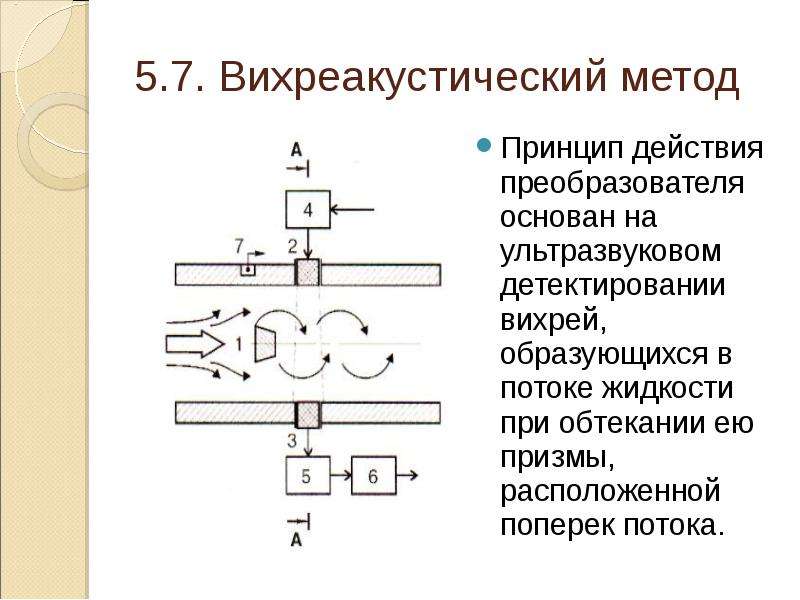

5.7. Вихреакустический метод Принцип действия преобразователя основан на ультразвуковом детектировании вихрей, образующихся в потоке жидкости при обтекании ею призмы, расположенной поперек потока.

Слайд 122

Описание слайда:

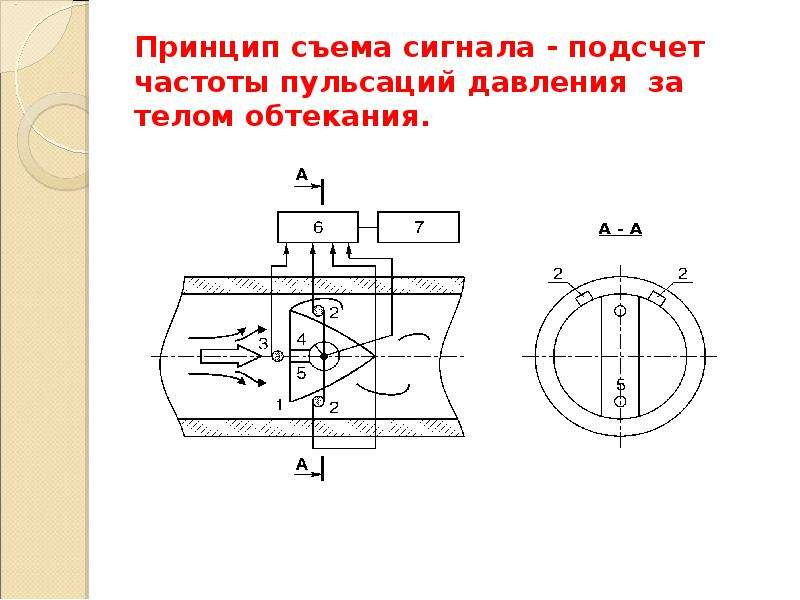

Принцип съема сигнала - подсчет частоты пульсаций давления за телом обтекания.

Слайд 123

Описание слайда:

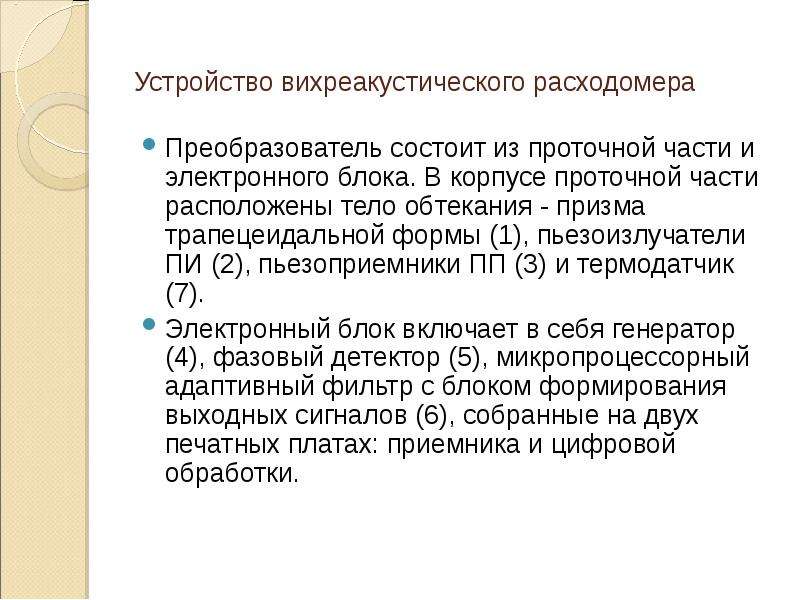

Устройство вихреакустического расходомера Преобразователь состоит из проточной части и электронного блока. В корпусе проточной части расположены тело обтекания - призма трапецеидальной формы (1), пьезоизлучатели ПИ (2), пьезоприемники ПП (3) и термодатчик (7). Электронный блок включает в себя генератор (4), фазовый детектор (5), микропроцессорный адаптивный фильтр с блоком формирования выходных сигналов (6), собранные на двух печатных платах: приемника и цифровой обработки.

Слайд 124

Описание слайда:

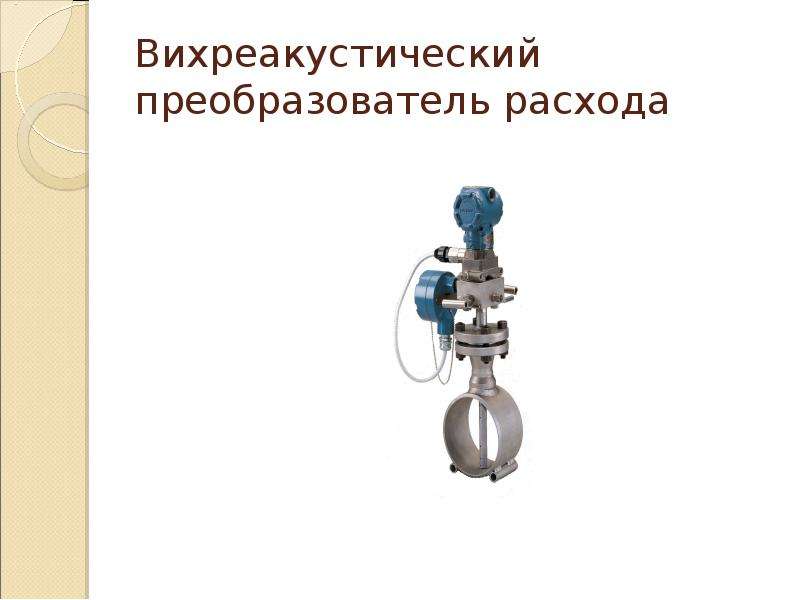

Вихреакустический преобразователь расхода

Слайд 125

Описание слайда:

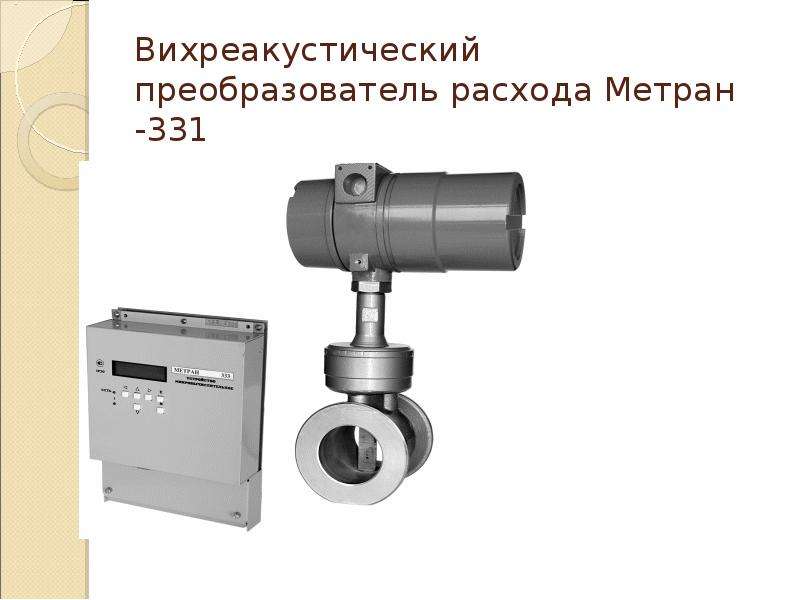

Вихреакустический преобразователь расхода Метран -331

Слайд 126

Описание слайда:

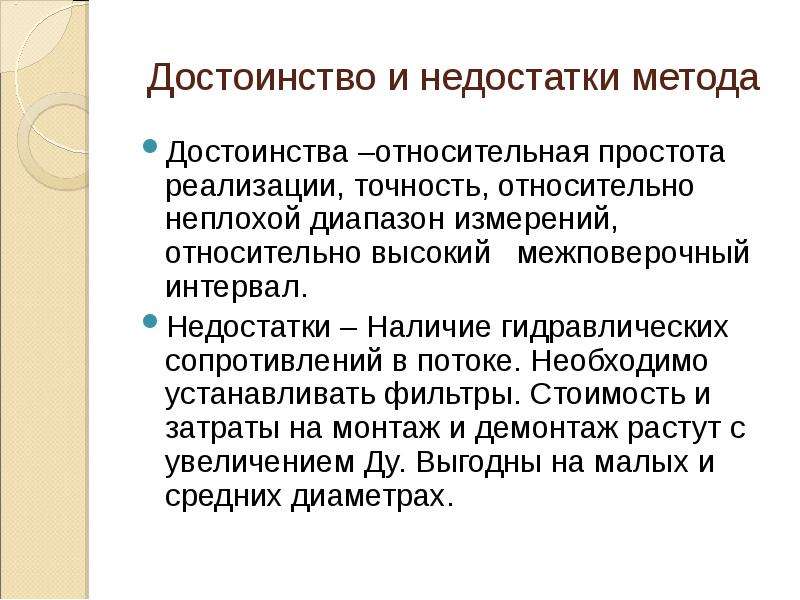

Достоинство и недостатки метода Достоинства –относительная простота реализации, точность, относительно неплохой диапазон измерений, относительно высокий межповерочный интервал. Недостатки – Наличие гидравлических сопротивлений в потоке. Необходимо устанавливать фильтры. Стоимость и затраты на монтаж и демонтаж растут с увеличением Ду. Выгодны на малых и средних диаметрах.

Слайд 127

Описание слайда:

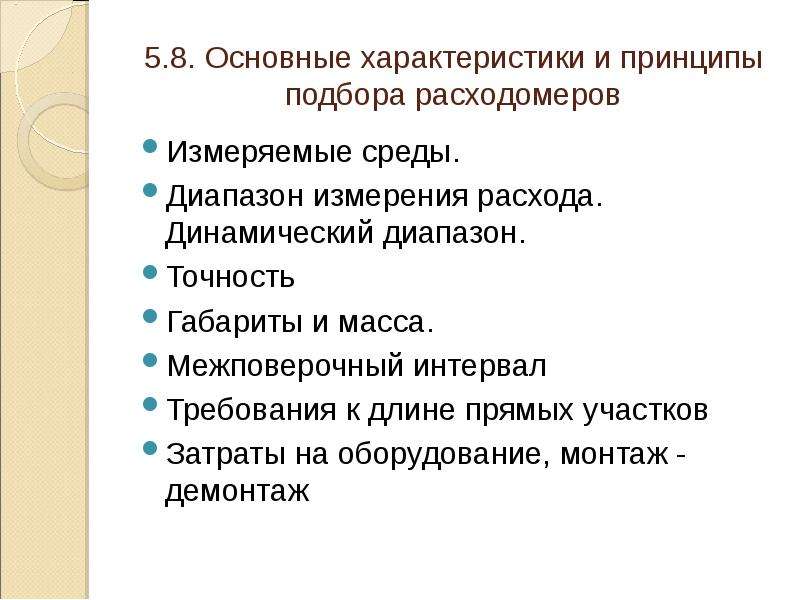

5.8. Основные характеристики и принципы подбора расходомеров Измеряемые среды. Диапазон измерения расхода. Динамический диапазон. Точность Габариты и масса. Межповерочный интервал Требования к длине прямых участков Затраты на оборудование, монтаж - демонтаж

Слайд 128

Описание слайда:

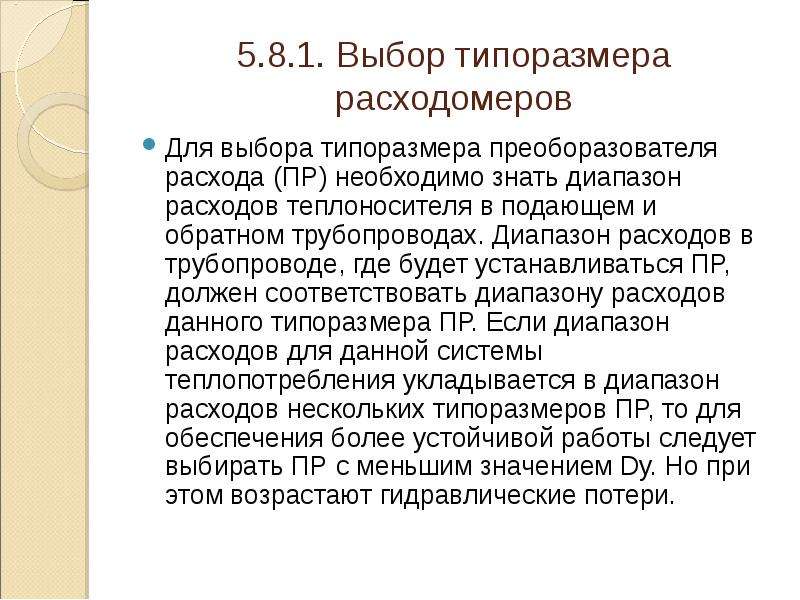

5.8.1. Выбор типоразмера расходомеров Для выбора типоразмера преоборазователя расхода (ПР) необходимо знать диапазон расходов теплоносителя в подающем и обратном трубопроводах. Диапазон расходов в трубопроводе, где будет устанавливаться ПР, должен соответствовать диапазону расходов данного типоразмера ПР. Если диапазон расходов для данной системы теплопотребления укладывается в диапазон расходов нескольких типоразмеров ПР, то для обеспечения более устойчивой работы следует выбирать ПР с меньшим значением Dу. Но при этом возрастают гидравлические потери.

Слайд 129

Описание слайда:

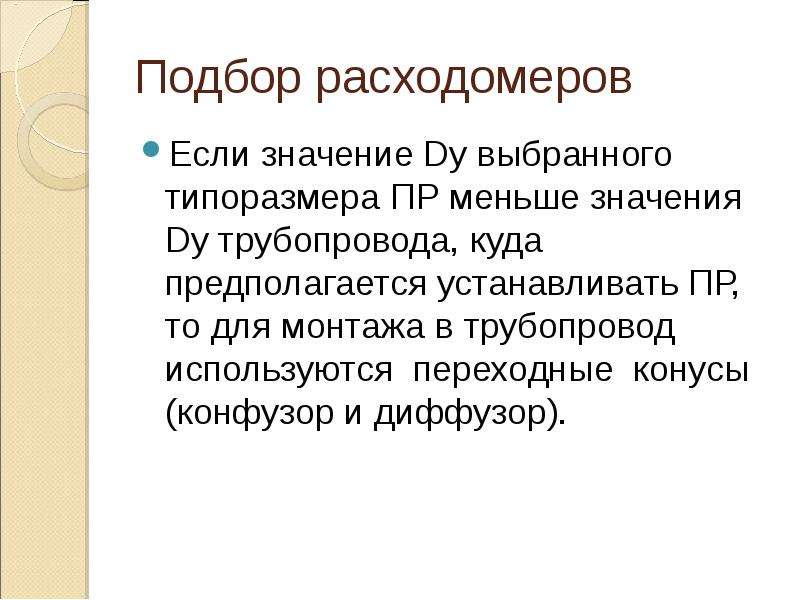

Подбор расходомеров Если значение Dу выбранного типоразмера ПР меньше значения Dу трубопровода, куда предполагается устанавливать ПР, то для монтажа в трубопровод используются переходные конусы (конфузор и диффузор).

Слайд 130

Описание слайда:

Типовая монтажная схема 1 - конфузор; 2 - полнопроходная шаровая задвижка; 3 - ПР; 4 – диффузор

Слайд 131

Описание слайда:

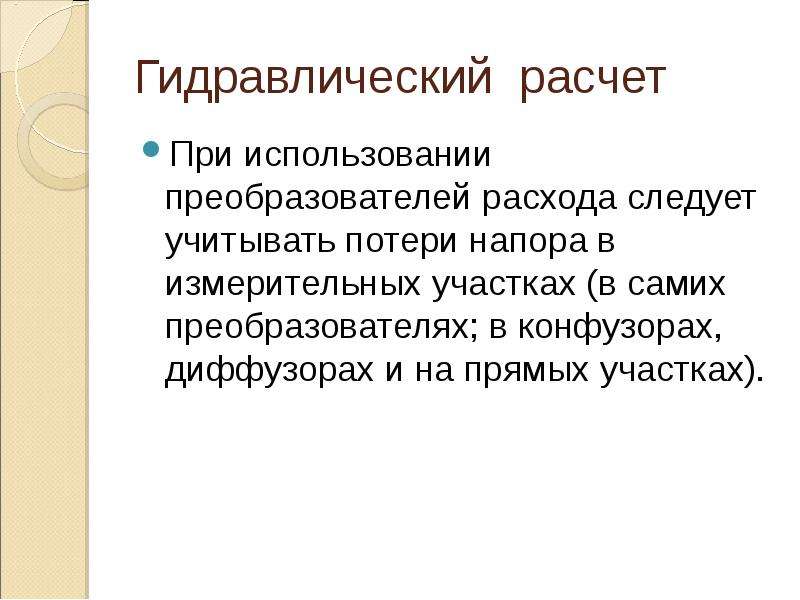

Гидравлический расчет При использовании преобразователей расхода следует учитывать потери напора в измерительных участках (в самих преобразователях; в конфузорах, диффузорах и на прямых участках).

Слайд 132

Описание слайда:

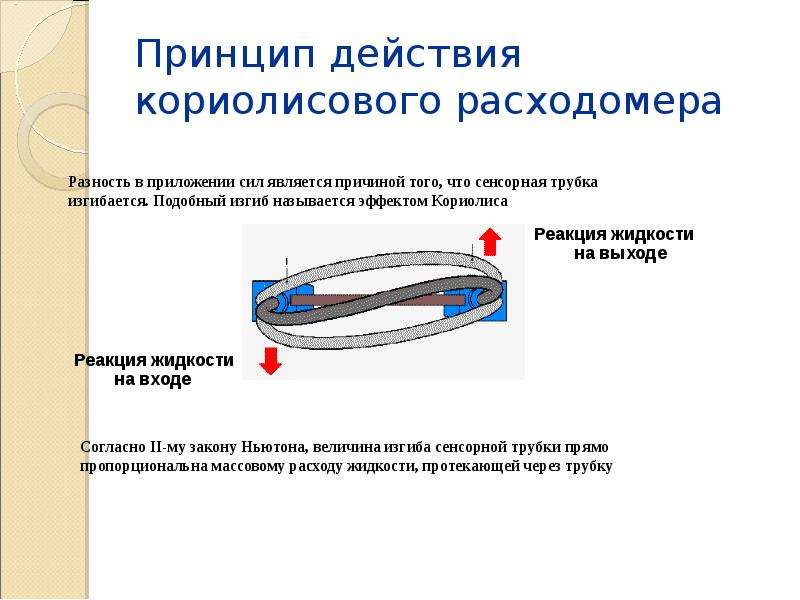

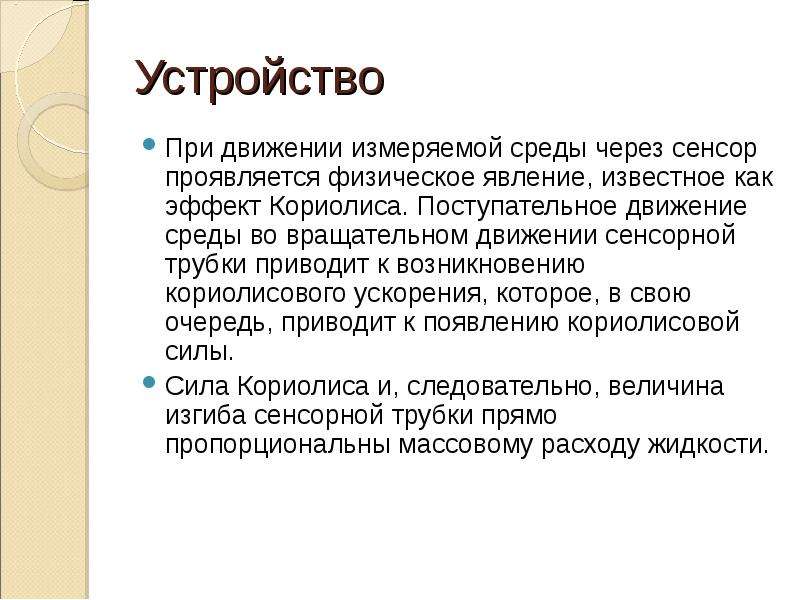

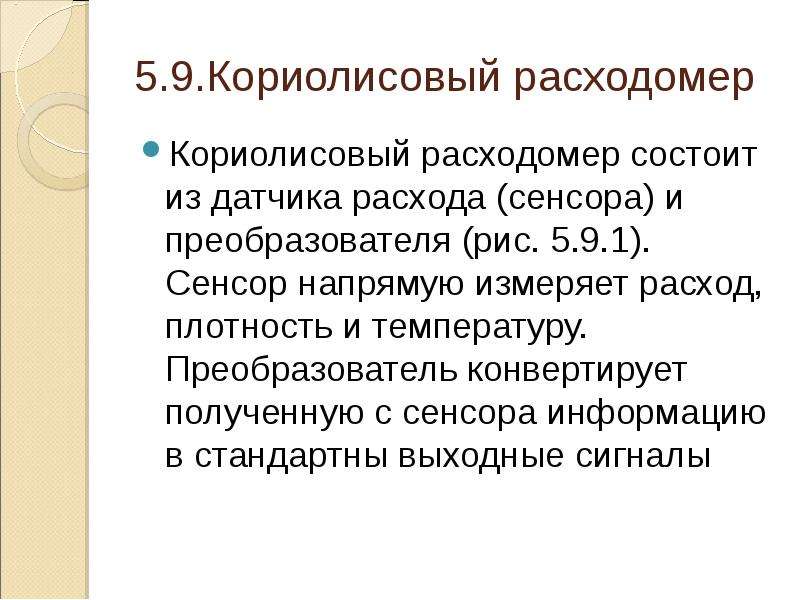

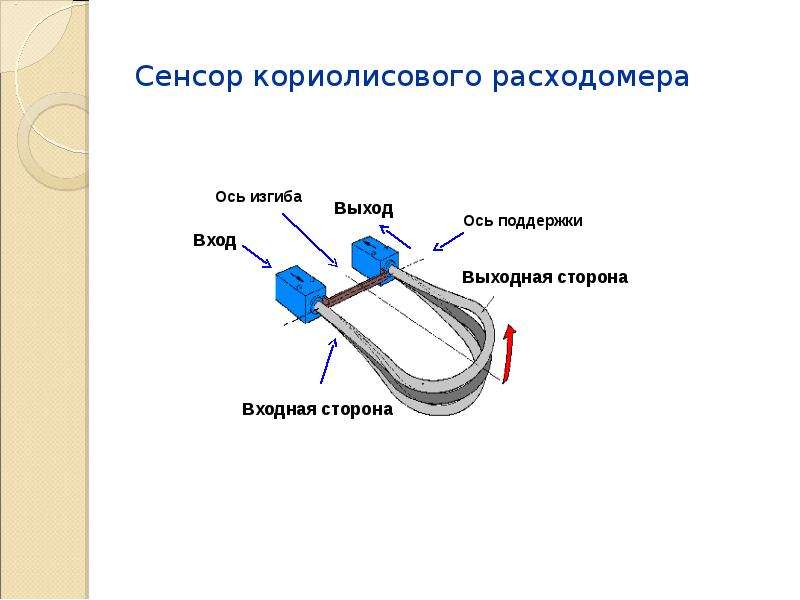

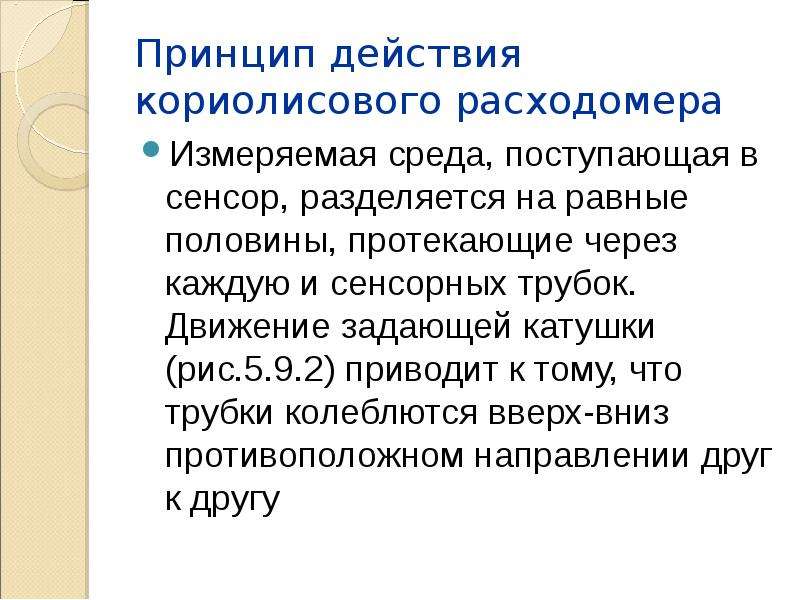

5.9.Кориолисовый расходомер Кориолисовый расходомер состоит из датчика расхода (сенсора) и преобразователя (рис. 5.9.1). Сенсор напрямую измеряет расход, плотность и температуру. Преобразователь конвертирует полученную с сенсора информацию в стандартны выходные сигналы

Слайд 133

Описание слайда:

Принцип действия кориолисового расходомера Измеряемая среда, поступающая в сенсор, разделяется на равные половины, протекающие через каждую и сенсорных трубок. Движение задающей катушки (рис.5.9.2) приводит к тому, что трубки колеблются вверх-вниз противоположном направлении друг к другу

Слайд 134

Описание слайда:

Сенсор кориолисового расходомера

Слайд 135

Описание слайда:

Принцип действия кориолисового расходомера

Слайд 136

Описание слайда:

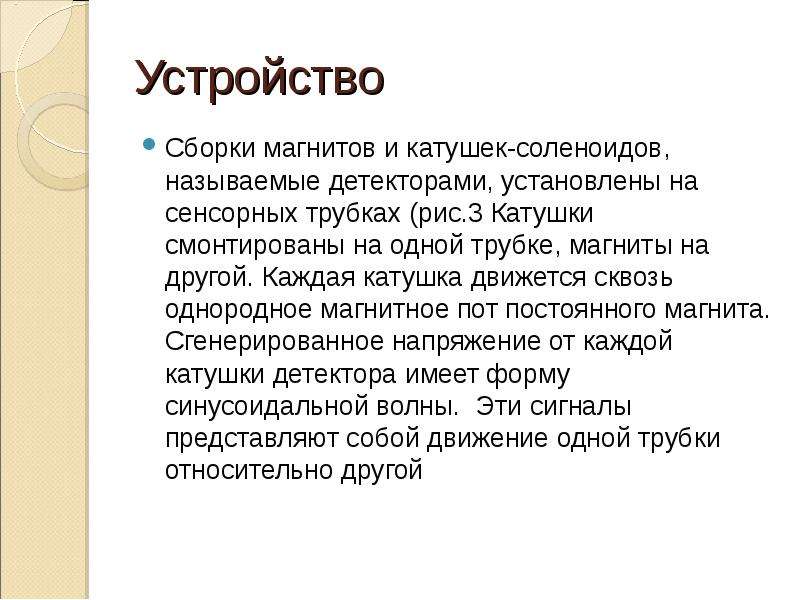

Устройство Сборки магнитов и катушек-соленоидов, называемые детекторами, установлены на сенсорных трубках (рис.3 Катушки смонтированы на одной трубке, магниты на другой. Каждая катушка движется сквозь однородное магнитное пот постоянного магнита. Сгенерированное напряжение от каждой катушки детектора имеет форму синусоидальной волны. Эти сигналы представляют собой движение одной трубки относительно другой

Слайд 137

Описание слайда:

Устройство При движении измеряемой среды через сенсор проявляется физическое явление, известное как эффект Кориолиса. Поступательное движение среды во вращательном движении сенсорной трубки приводит к возникновению кориолисового ускорения, которое, в свою очередь, приводит к появлению кориолисовой силы. Сила Кориолиса и, следовательно, величина изгиба сенсорной трубки прямо пропорциональны массовому расходу жидкости.

Слайд 138

Описание слайда:

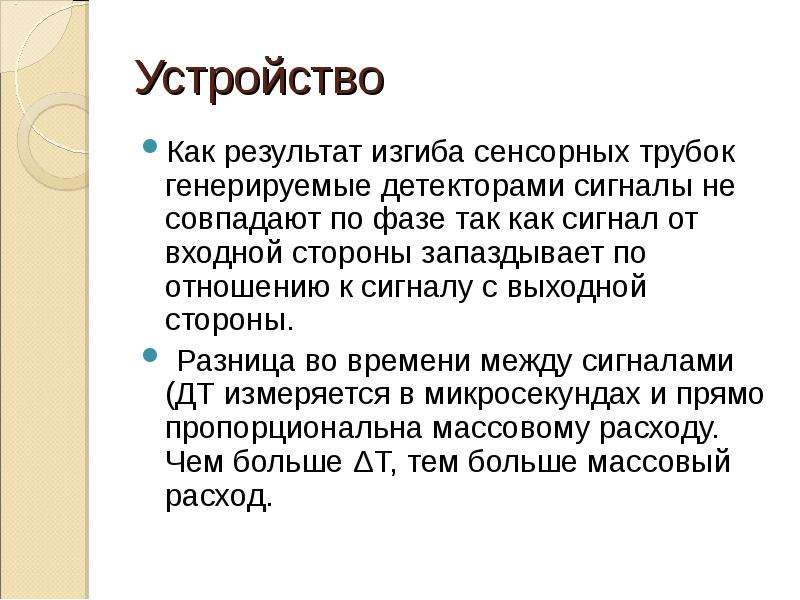

Устройство Как результат изгиба сенсорных трубок генерируемые детекторами сигналы не совпадают по фазе так как сигнал от входной стороны запаздывает по отношению к сигналу с выходной стороны. Разница во времени между сигналами (ДТ измеряется в микросекундах и прямо пропорциональна массовому расходу. Чем больше ΔT, тем больше массовый расход.

Слайд 139

Описание слайда:

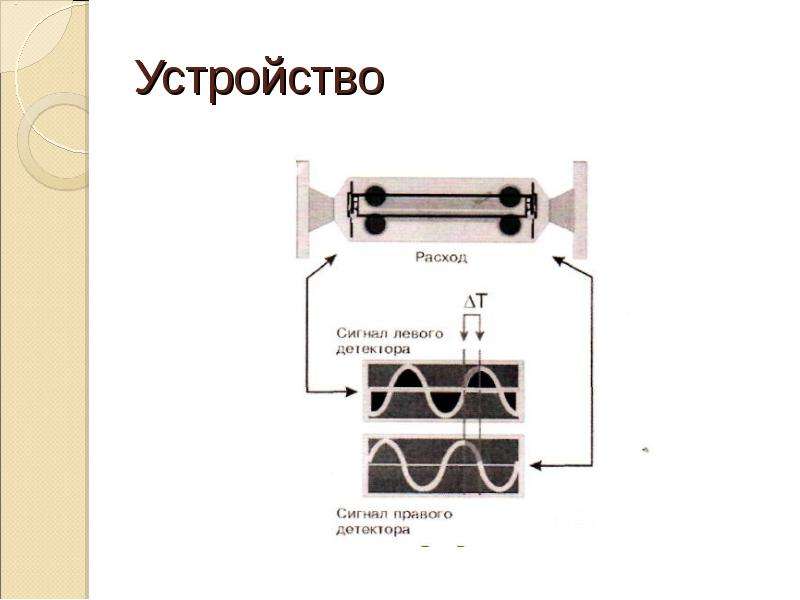

Устройство

Слайд 140

Описание слайда:

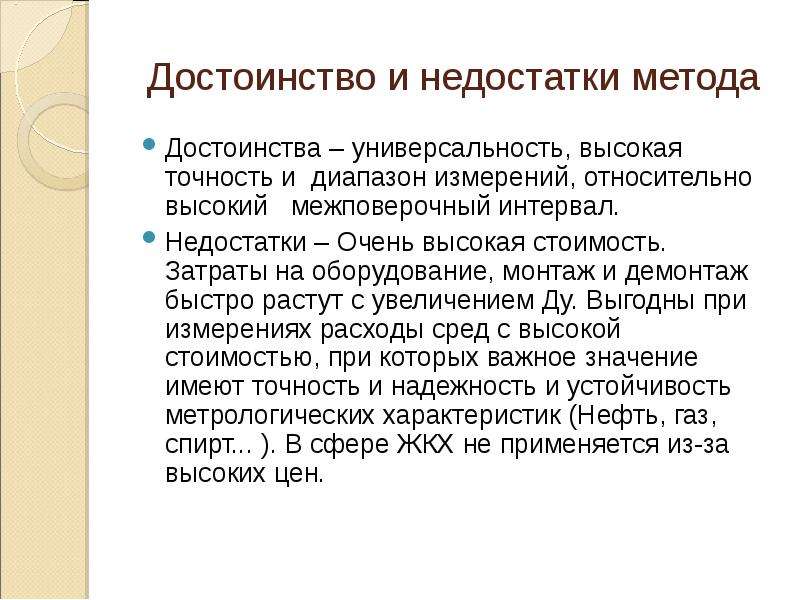

Достоинство и недостатки метода Достоинства – универсальность, высокая точность и диапазон измерений, относительно высокий межповерочный интервал. Недостатки – Очень высокая стоимость. Затраты на оборудование, монтаж и демонтаж быстро растут с увеличением Ду. Выгодны при измерениях расходы сред с высокой стоимостью, при которых важное значение имеют точность и надежность и устойчивость метрологических характеристик (Нефть, газ, спирт... ). В сфере ЖКХ не применяется из-за высоких цен.
