Лекция 3 Способы преобразования комплексного чертежа

Слайд 2

Описание слайда:

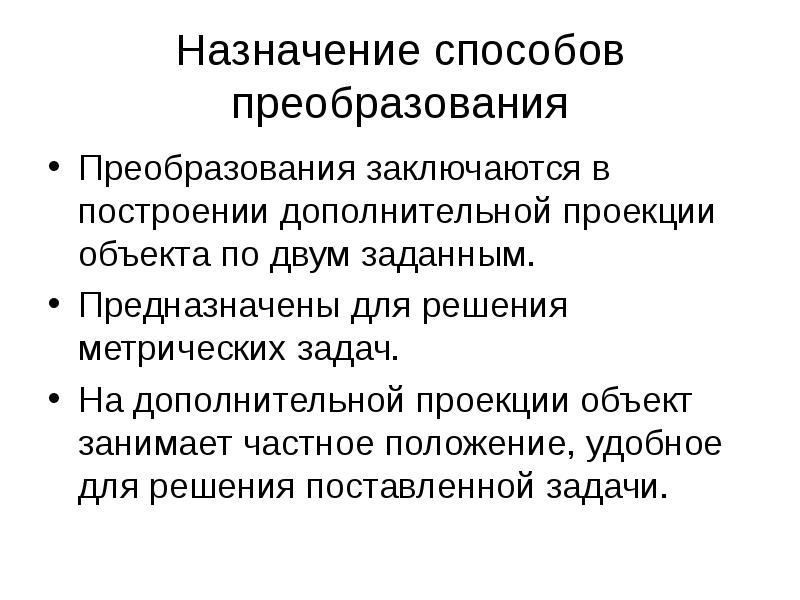

Назначение способов преобразования Преобразования заключаются в построении дополнительной проекции объекта по двум заданным. Предназначены для решения метрических задач. На дополнительной проекции объект занимает частное положение, удобное для решения поставленной задачи.

Слайд 3

Описание слайда:

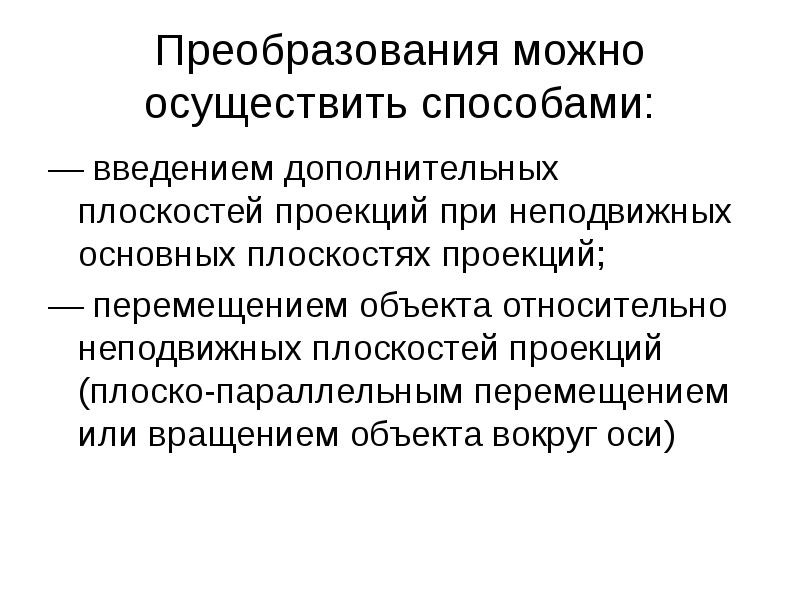

Преобразования можно осуществить способами: ― введением дополнительных плоскостей проекций при неподвижных основных плоскостях проекций; ― перемещением объекта относительно неподвижных плоскостей проекций (плоско-параллельным перемещением или вращением объекта вокруг оси)

Слайд 4

Описание слайда:

1. Способ дополнительных плоскостей проекций Основные положения способа: ― новая дополнительная плоскость располагается перпендикулярно одной из основных плоск. проекций П1 или П2; ― объект прямоугольно проецируется на новую плоскость; ― относительно объекта новая плоскость располагается так, чтобы объект занял частное положение (проецирующее или уровня); ―для построения дополнительной проекции точки расстояние от новой оси следует брать в заменяемой плоскости от заменяемой оси.

Слайд 5

Описание слайда:

Сущность способа дополнительного проецирования

Слайд 6

Описание слайда:

Построение дополнительной проекции на чертеже

Слайд 7

Описание слайда:

Построение проекции объекта на плоскость Π4, перпендик. Π1

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Способ плоско-параллельного перемещения Основы способа: ― при перемещении объекта параллельно фронтальной (горизонтальной) плоскости проекции, его проекция на фронтальную плоскость (горизонтальную) плоскость размеров не меняет, а занимает новое частное положение.

Слайд 10

Описание слайда:

Схема способа плоско-параллельного перемещения

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Способ вращения вокруг оси, перпендик. плоскости проекций Основы способа: ― каждая точка объекта в пространстве перемещается по окружности в плоскости, перпендикулярной оси вращения; ― центр вращения находится на оси. Радиус вращения равен расстоянию от точки до оси; ― точки на оси вращения положения своего в пространстве не меняют.

Слайд 13

Описание слайда:

Схема способа вращения

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Дополнительный вид на чертеже по ГОСТ 2.305-68

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Лист 6.«Дополнительный вид»

Слайд 18

Описание слайда:

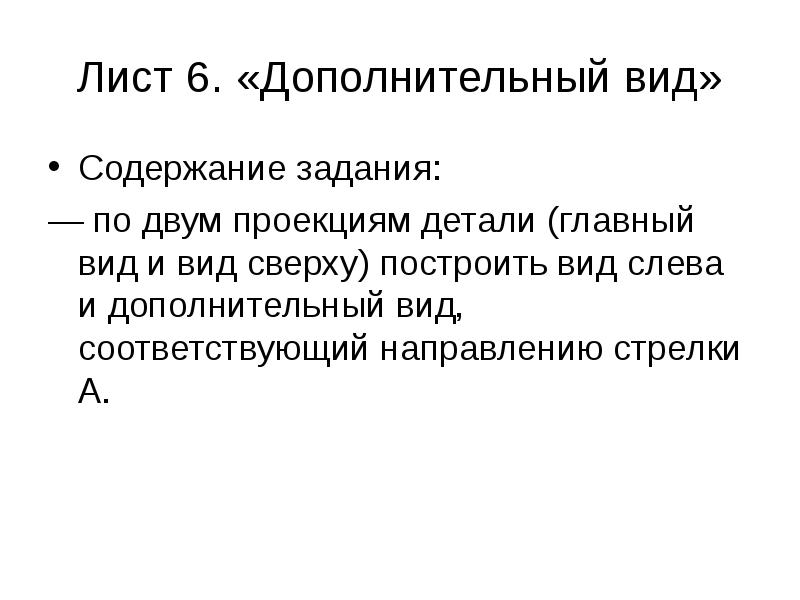

Лист 6. «Дополнительный вид» Содержание задания: ― по двум проекциям детали (главный вид и вид сверху) построить вид слева и дополнительный вид, соответствующий направлению стрелки А.
