Слайд 1

Описание слайда:

Старший научный сотрудник, кандидат медицинских наук старший преподаватель кафедры МЕЗИН АЛЕКСАНДР АЛЕКСЕЕВИЧ ТЕМА «Средства и методы радиационной разведки и контроля »

Слайд 2

Описание слайда:

Методы обнаружения и измерения радиоактивных излучений Фотометрический (фотографический) метод Ионизационный Люминесцентный метод. Химический метод.

Слайд 3

Описание слайда:

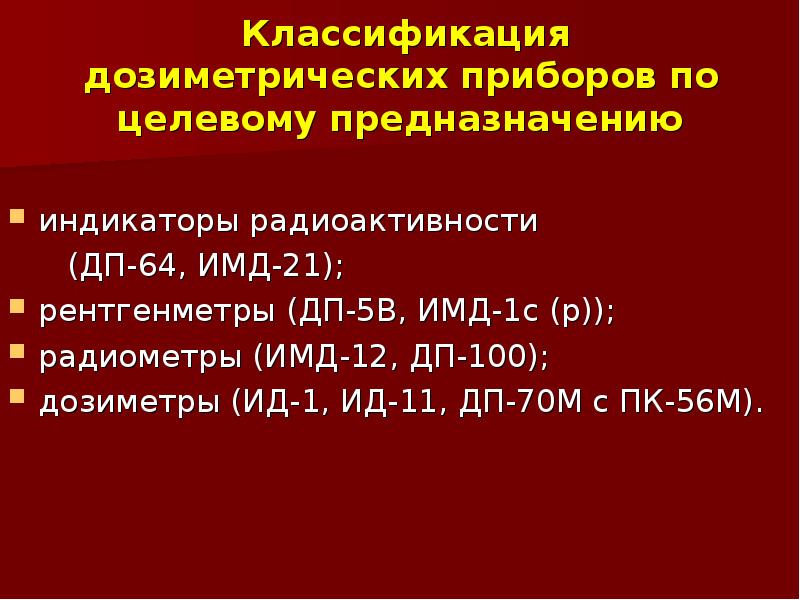

Классификация дозиметрических приборов по целевому предназначению индикаторы радиоактивности (ДП-64, ИМД-21); рентгенметры (ДП-5В, ИМД-1с (р)); радиометры (ИМД-12, ДП-100); дозиметры (ИД-1, ИД-11, ДП-70М с ПК-56М).

Слайд 4

Описание слайда:

Классификация дозиметрических приборов по тактическому предназначению приборы радиационной разведки (ДП-64, ИМД-21, ДП-5В, ИМД-1с ( р ); приборы радиометрического контроля радиоактивного загрязнения (ДП-5В, ИМД-1с ( р ); приборы дозиметрического контроля облучения (ИД-1, ИД-11, ДП-70М с ПК-56М).

Слайд 5

Описание слайда:

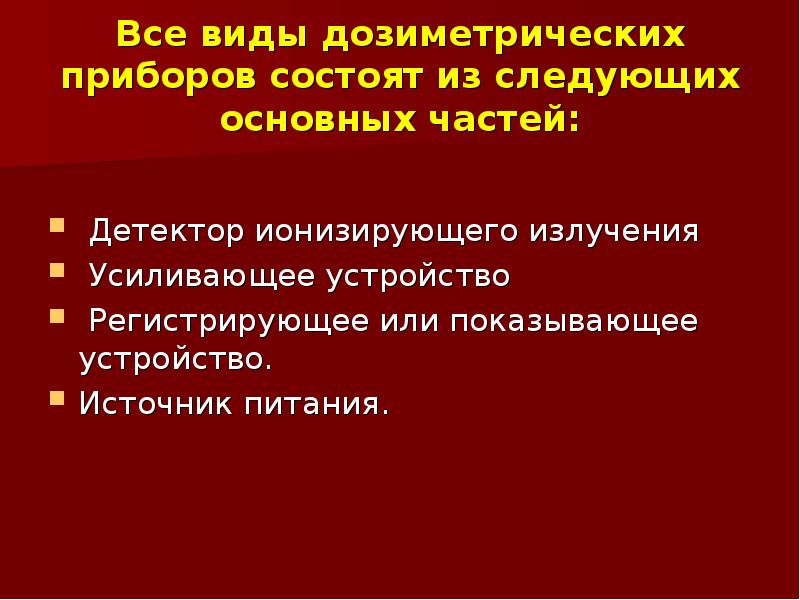

Все виды дозиметрических приборов состоят из следующих основных частей: Детектор ионизирующего излучения Усиливающее устройство Регистрирующее или показывающее устройство. Источник питания.

Слайд 6

Описание слайда:

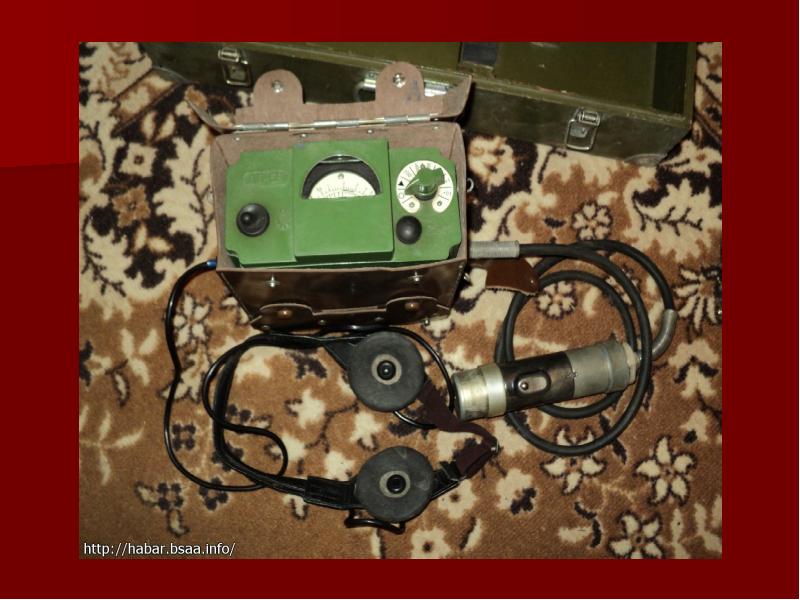

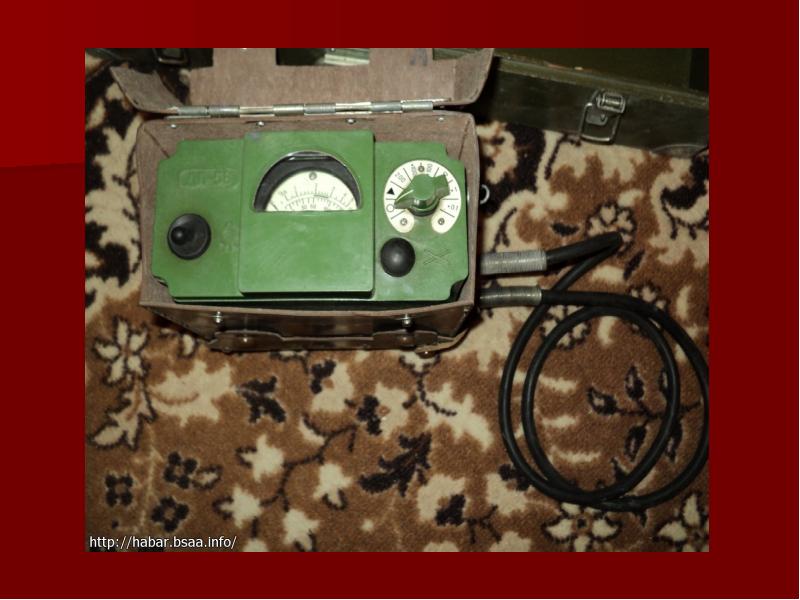

ДП - 5В ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ (РЕНТГЕНМЕТР) Измеритель мощности дозы (рентгенметр) ДП-5В предназначен для измерения уровней гамма-радиации и радиоактивной зараженности различных предметов по гамма-излучению. Кроме того, имеется возможность обнаружения бета-излучения. Диапазон измерений по гамма-излучению от 0,05 мр/ч до 200 Р/ч.(Т-6)

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

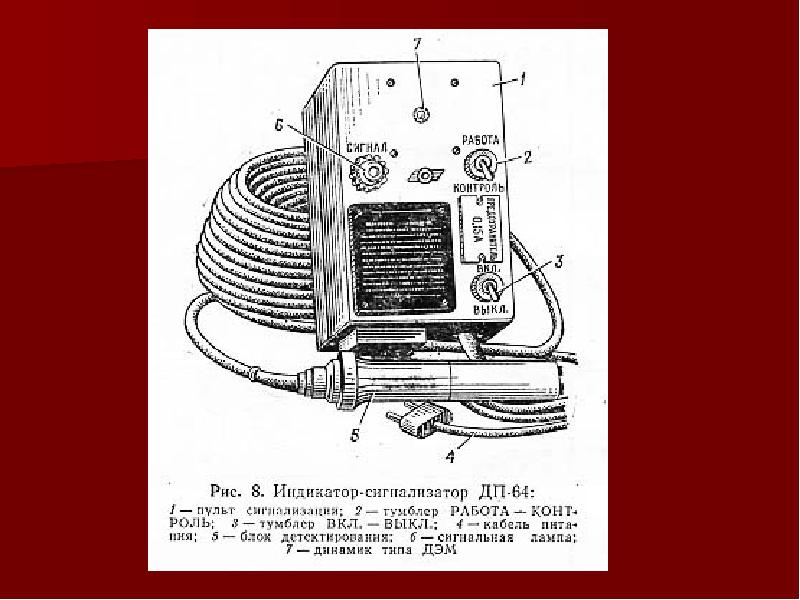

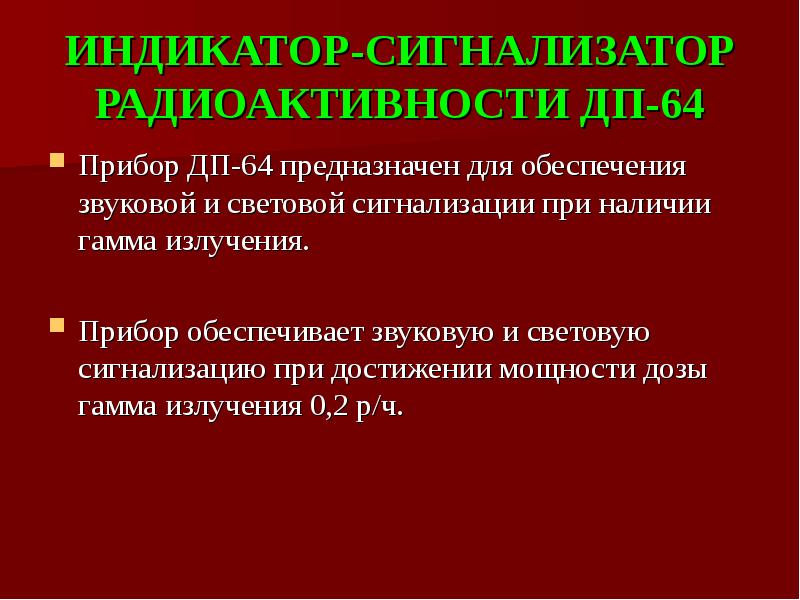

ИНДИКАТОР-СИГНАЛИЗАТОР РАДИОАКТИВНОСТИ ДП-64 Прибор ДП-64 предназначен для обеспечения звуковой и световой сигнализации при наличии гамма излучения. Прибор обеспечивает звуковую и световую сигнализацию при достижении мощности дозы гамма излучения 0,2 р/ч.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

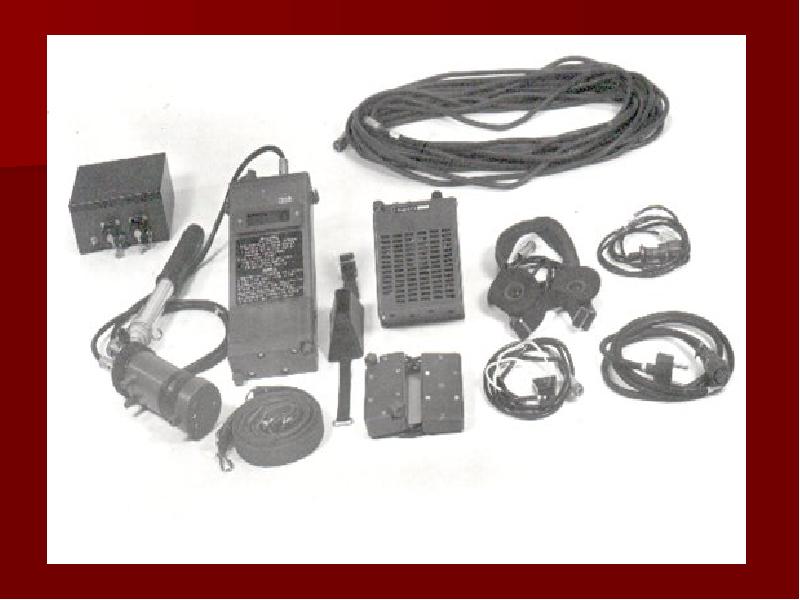

ИЗМЕРИТЕЛЬ МОЩНОСТИ ДОЗЫ ИМД-1 Предназначен для измерения мощности экспозиционной дозы гамма излучения, а также для обнаружения бета-излучения. Прибор используется при ведении радиационной разведки в зонах радиоактивного заражения и при контроле радиоактивного заражения различных объектов вооружения, военной техники, личного состава, продуктов питания . Диапазон измерения прибора от 0,01 мР/ч до 999 Р/ч разбит на два поддиапазона: "мР/ч") и "Р/ч"

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

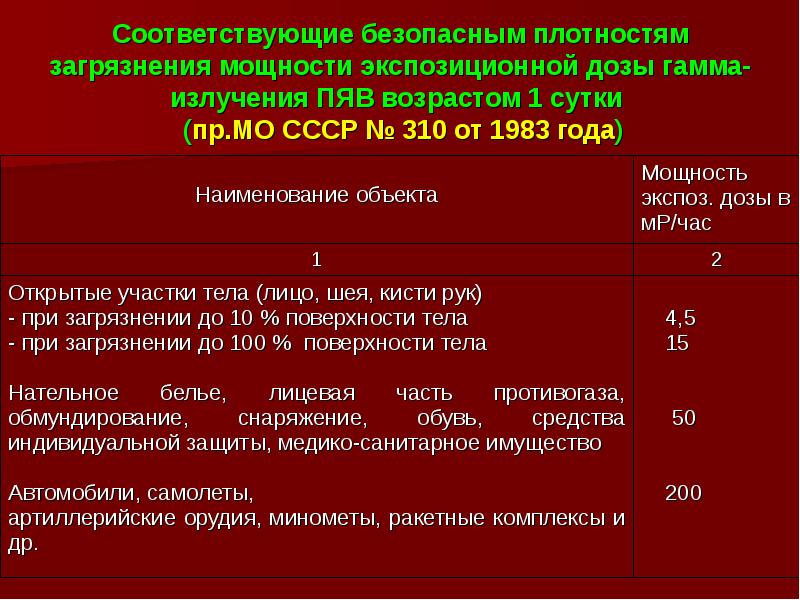

Соответствующие безопасным плотностям загрязнения мощности экспозиционной дозы гамма-излучения ПЯВ возрастом 1 сутки (пр.МО СССР № 310 от 1983 года)

Слайд 17

Описание слайда:

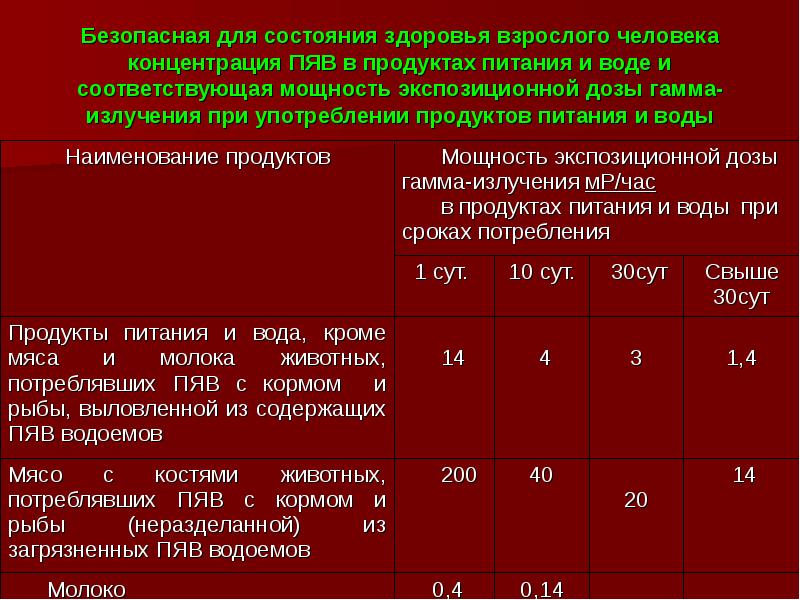

Безопасная для состояния здоровья взрослого человека концентрация ПЯВ в продуктах питания и воде и соответствующая мощность экспозиционной дозы гамма-излучения при употреблении продуктов питания и воды

Слайд 18

Описание слайда:

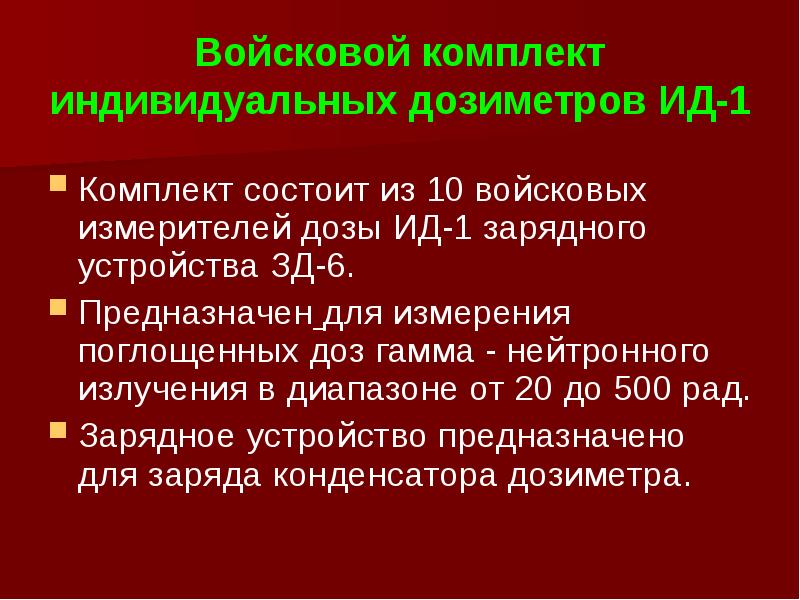

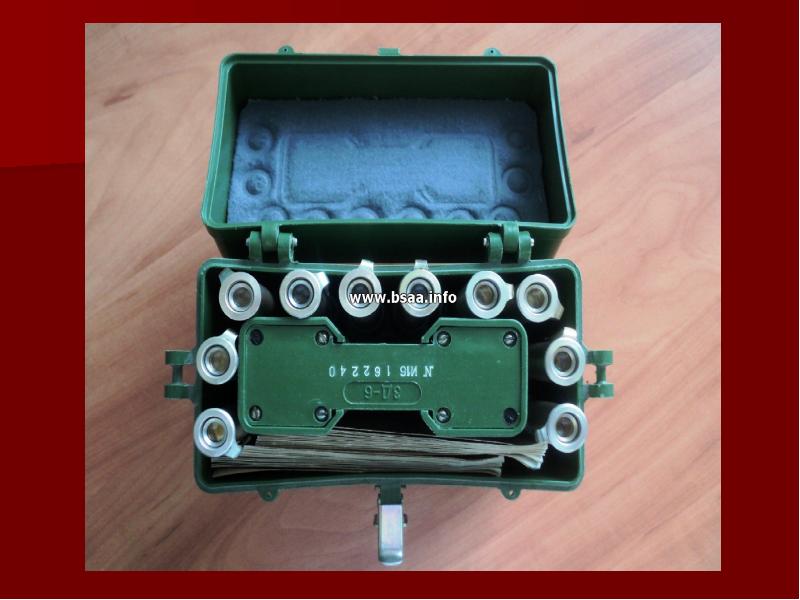

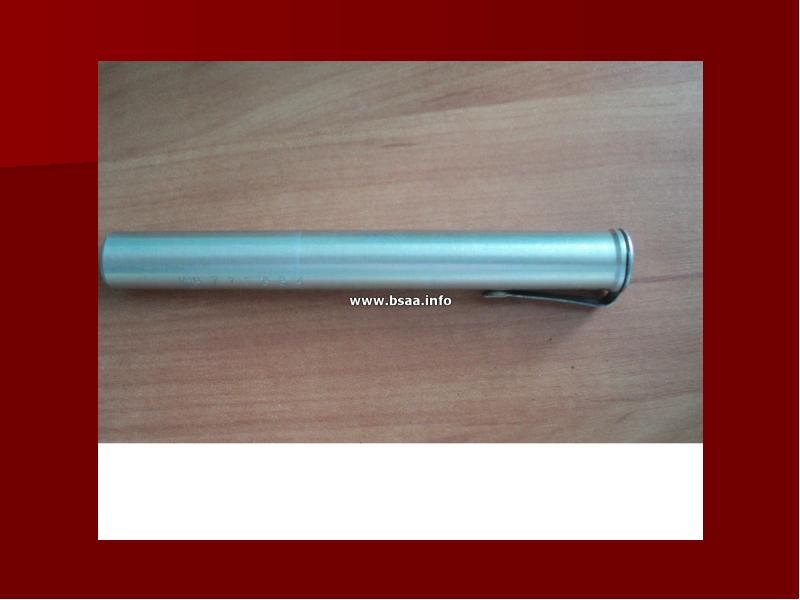

Войсковой комплект индивидуальных дозиметров ИД-1 Комплект состоит из 10 войсковых измерителей дозы ИД-1 зарядного устройства ЗД-6. Предназначен для измерения поглощенных доз гамма - нейтронного излучения в диапазоне от 20 до 500 рад. Зарядное устройство предназначено для заряда конденсатора дозиметра.

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

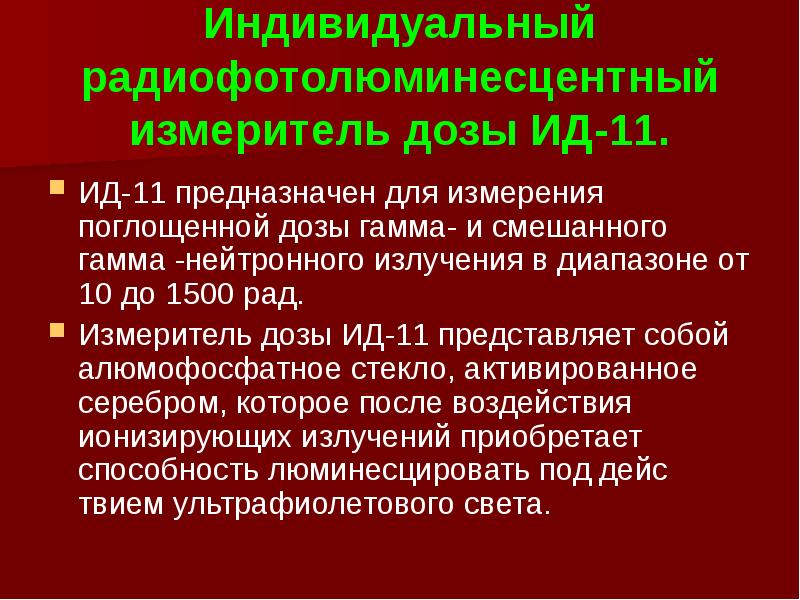

Индивидуальный радиофотолюминесцентный измеритель дозы ИД-11. ИД-11 предназначен для измерения поглощенной дозы гамма- и смешанного гамма -нейтронного излучения в диапазоне от 10 до 1500 рад. Измеритель дозы ИД-11 представляет собой алюмофосфатное стекло, активированное серебром, которое после воздействия ионизирующих излучений приобретает способность люминесцировать под действием ультрафиолетового света.

Слайд 22

Описание слайда:

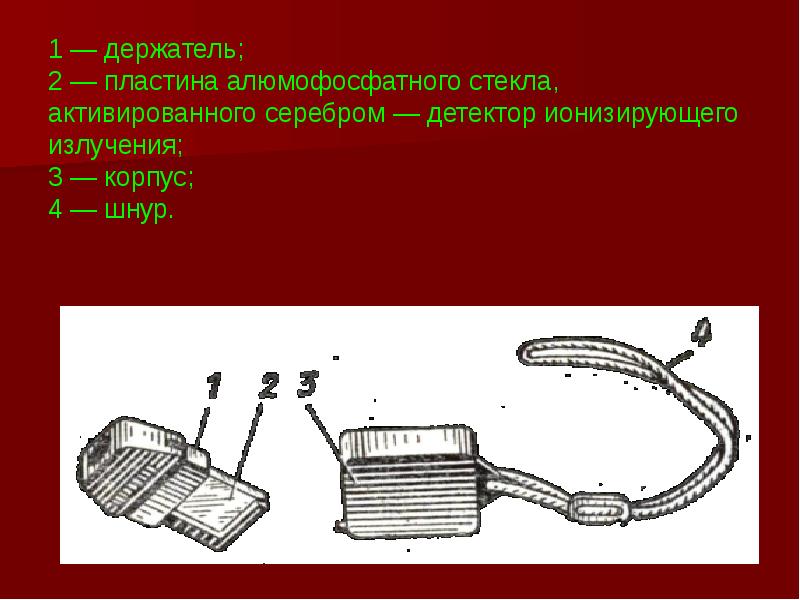

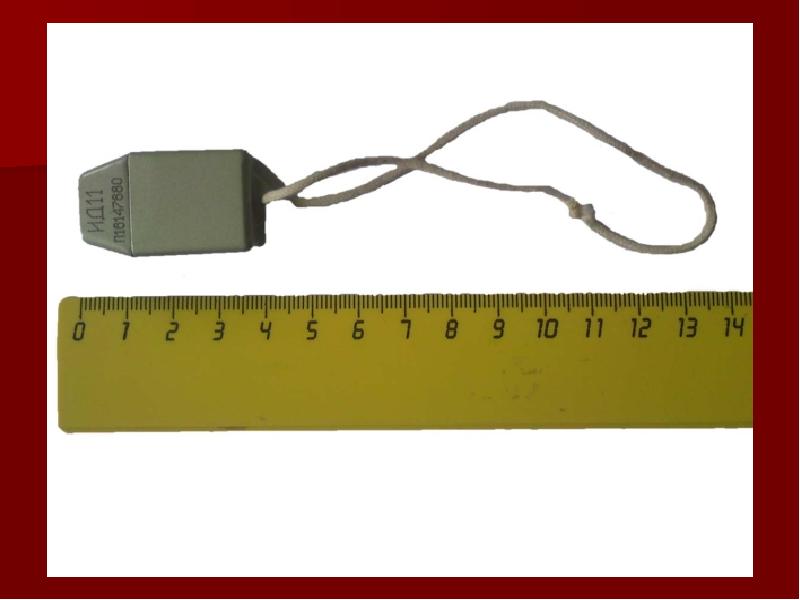

1 — держатель; 2 — пластина алюмофосфатного стекла, активированного серебром — детектор ионизирующего излучения; 3 — корпус; 4 — шнур.

Слайд 23

Описание слайда:

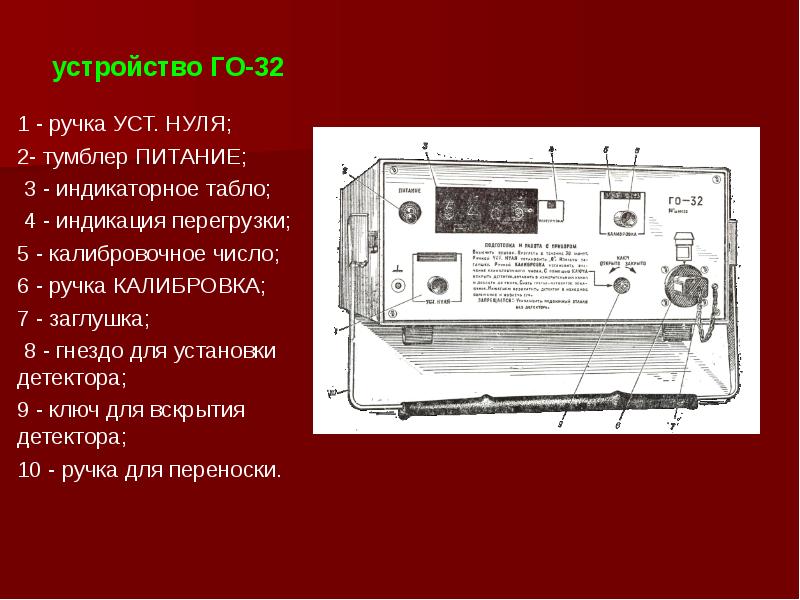

устройство ГО-32 1 - ручка УСТ. НУЛЯ; 2- тумблер ПИТАНИЕ; 3 - индикаторное табло; 4 - индикация перегрузки; 5 - калибровочное число; 6 - ручка КАЛИБРОВКА; 7 - заглушка; 8 - гнездо для установки детектора; 9 - ключ для вскрытия детектора; 10 - ручка для переноски.

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Индивидуальный химический гамма-нейтронный измеритель дозы ДП-70-М с ПК-56М Предназначен для измерения поглощенной дозы ионизирующего излучения с целью медицинской диагностики степени тяжести личного состава лучевой болезнью. Они выдаются в дополнение к имеющимся у военнослужащих дозиметра типа ИД-1.

Слайд 27

Описание слайда:

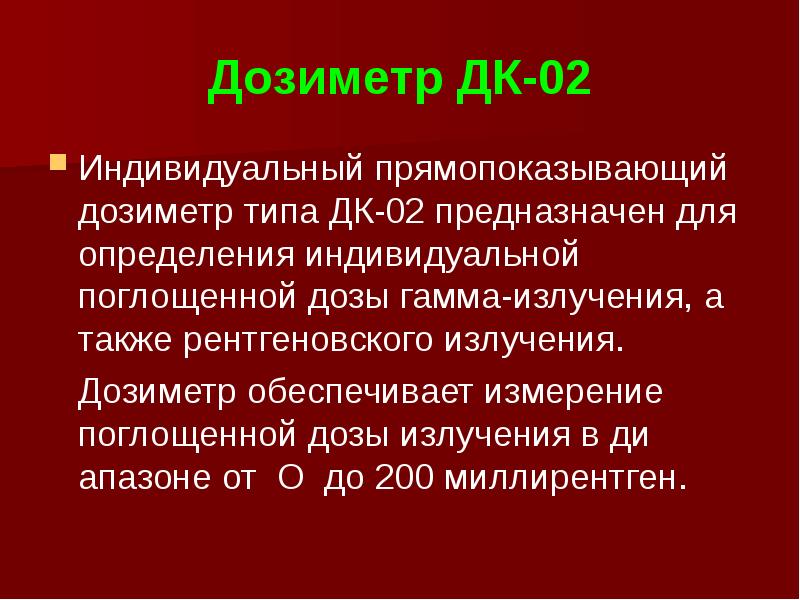

Дозиметр ДК-02 Индивидуальный прямопоказывающий дозиметр типа ДК-02 предназначен для определения индивидуальной поглощенной дозы гамма-излучения, а также рентгеновского излучения. Дозиметр обеспечивает измерение поглощенной дозы излучения в диапазоне от О до 200 миллирентген.

Слайд 28

Описание слайда:

ФОРМА ИНДИВИДУАЛЬНОЙ КАРТОЧКИ УЧЕТА ДОЗ РАДИОАКТИВНОГО ОБЛУЧЕНИЯ. Первая страница Воинское звание _________________________________________ Фамилия __________________________________________________ Имя __________________________________________________ Отчество Вторая страница Дата (период) облучения_________________________________ Доза, Р ________________________________ Подпись начальника ___________________________ Данные о дозах облучения, получаемых ранеными и больными, заносятся в первичную медицинскую карточку или историю болезни, а при выписке из лечебного учреждения - в карточку учета доз. Сведения о дозах облучения представляются вышестоящему начальнику ежесуточно, а при однократном облучении свыше 100 рад - немедленно. Они включаются в оперативные сводки и донесения.
