Слайд 1

Описание слайда:

ТЕМА 2. Основы методологии проектирования ИС Лекция 4. Стандартизация в области проектирования ИС. Жизненный цикл ИС.

Слайд 2

Описание слайда:

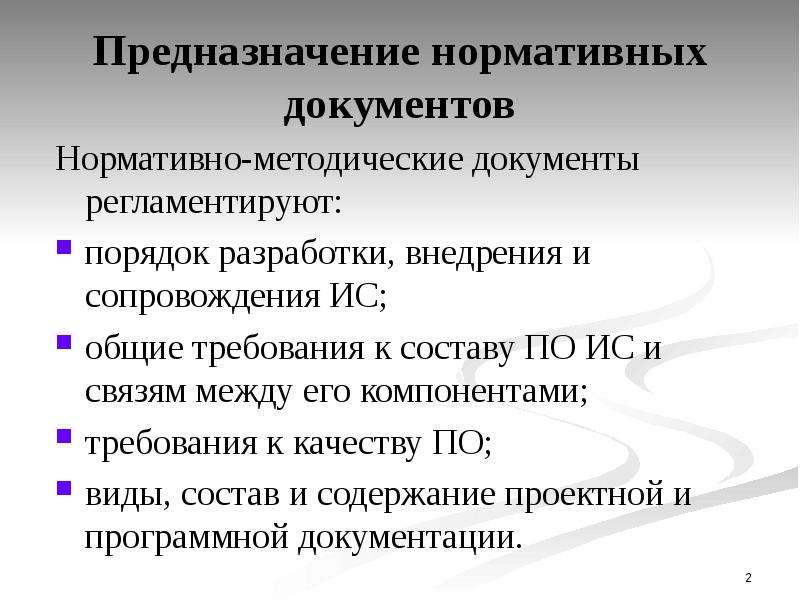

Предназначение нормативных документов Нормативно-методические документы регламентируют: порядок разработки, внедрения и сопровождения ИС; общие требования к составу ПО ИС и связям между его компонентами; требования к качеству ПО; виды, состав и содержание проектной и программной документации.

Слайд 3

Описание слайда:

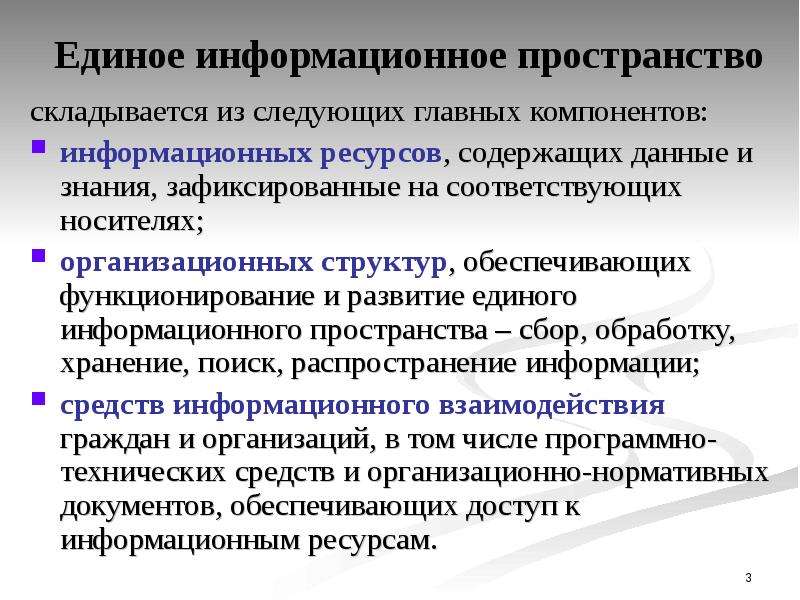

Единое информационное пространство складывается из следующих главных компонентов: информационных ресурсов, содержащих данные и знания, зафиксированные на соответствующих носителях; организационных структур, обеспечивающих функционирование и развитие единого информационного пространства – сбор, обработку, хранение, поиск, распространение информации; средств информационного взаимодействия граждан и организаций, в том числе программно-технических средств и организационно-нормативных документов, обеспечивающих доступ к информационным ресурсам.

Слайд 4

Описание слайда:

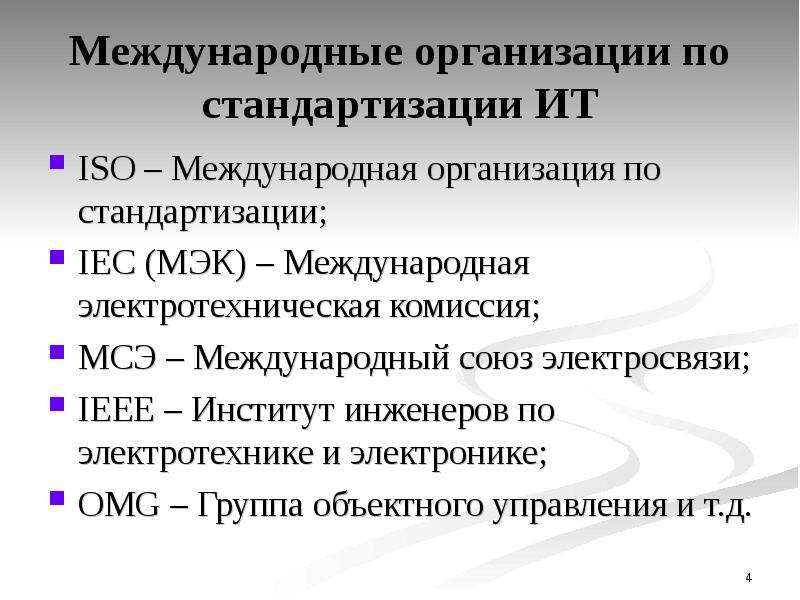

Международные организации по стандартизации ИТ ISO – Международная организация по стандартизации; IEC (МЭК) – Международная электротехническая комиссия; МСЭ – Международный союз электросвязи; IEEE – Институт инженеров по электротехнике и электронике; OMG – Группа объектного управления и т.д.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

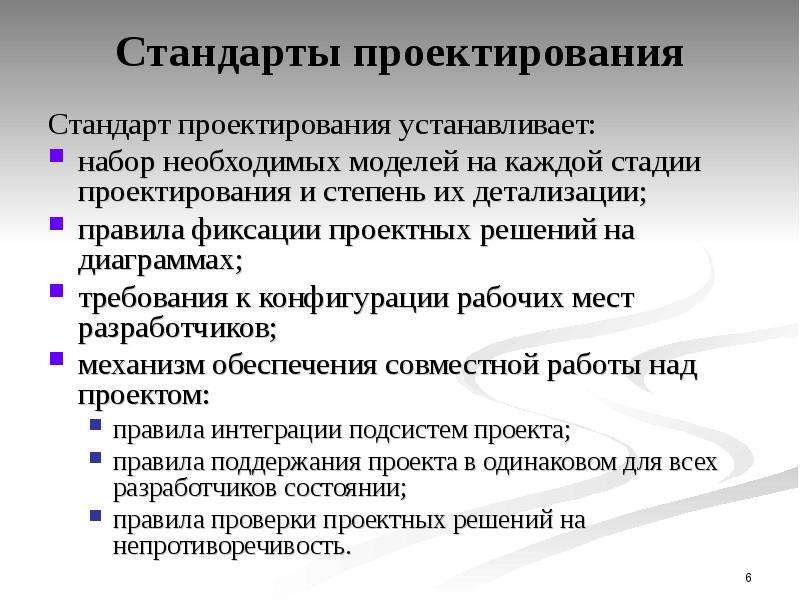

Стандарты проектирования Стандарт проектирования устанавливает: набор необходимых моделей на каждой стадии проектирования и степень их детализации; правила фиксации проектных решений на диаграммах; требования к конфигурации рабочих мест разработчиков; механизм обеспечения совместной работы над проектом: правила интеграции подсистем проекта; правила поддержания проекта в одинаковом для всех разработчиков состоянии; правила проверки проектных решений на непротиворечивость.

Слайд 7

Описание слайда:

Стандарт оформления проектной документации Стандарт оформления проектной документации устанавливает: комплектность, состав и структуру документации на каждой стадии проектирования; требования к оформлению документации; правила подготовки, рассмотрения, согласования и утверждения документации с указанием предельных сроков для каждой стадии; требования к настройке издательской системы и CASE-средств, используемых в качестве встроенного средства подготовки документации.

Слайд 8

Описание слайда:

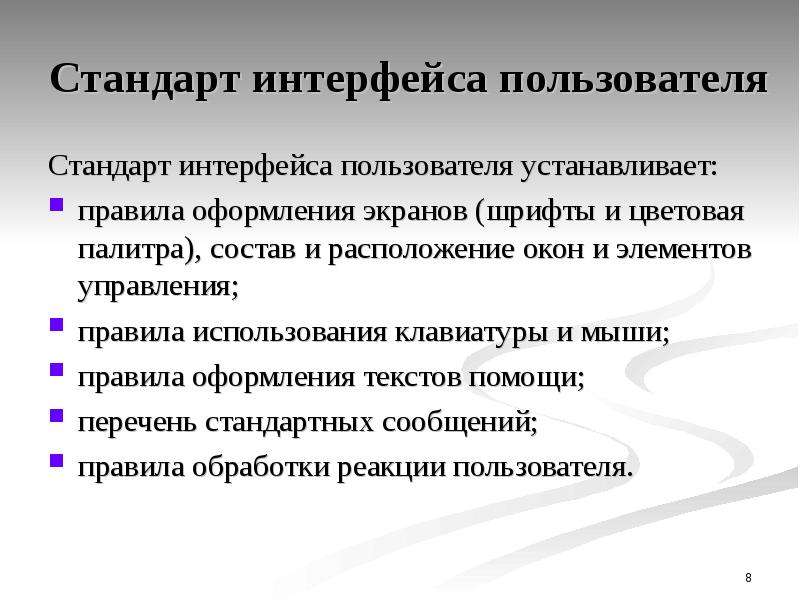

Стандарт интерфейса пользователя Стандарт интерфейса пользователя устанавливает: правила оформления экранов (шрифты и цветовая палитра), состав и расположение окон и элементов управления; правила использования клавиатуры и мыши; правила оформления текстов помощи; перечень стандартных сообщений; правила обработки реакции пользователя.

Слайд 9

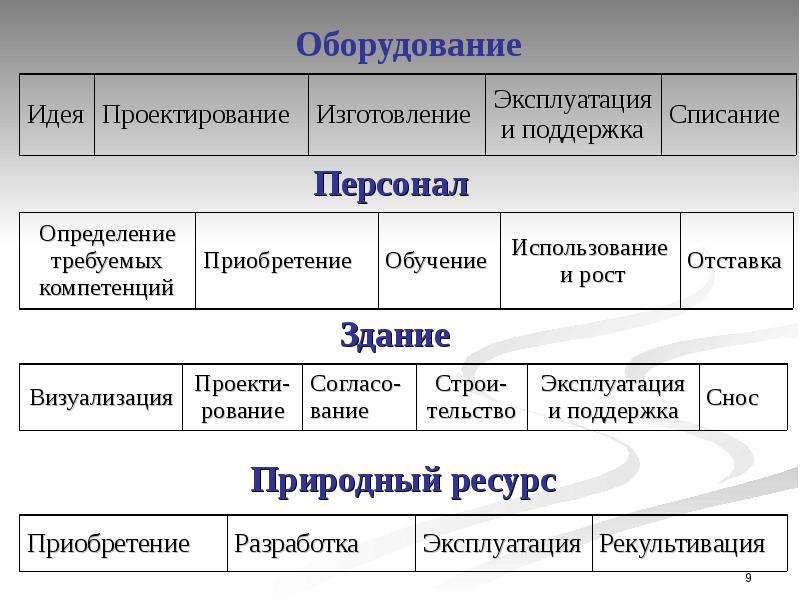

Описание слайда:

Слайд 10

Описание слайда:

Жизненный цикл ИС Жизненный цикл – период создания и использования ИС, охватывающий ее различные состояния, начиная с момента возникновения необходимости в данной ИС и заканчивая моментом ее полного выхода из употребления у пользователей. ЖЦ состоит из стадий, для каждой из которых определяются: состав и последовательность выполняемых работ, получаемые результаты, методы и средства, необходимые для выполнения работ, роли и ответственность участников.

Слайд 11

Описание слайда:

Процесс ЖЦ – совокупность взаимосвязанных действий, преобразующих входные данные в выходные. Процесс ЖЦ – совокупность взаимосвязанных действий, преобразующих входные данные в выходные. Цели процесса: формулировка потребности в новой ИС; выбор направления и определение экономической целесообразности проектирования ИС.

Слайд 12

Описание слайда:

Процесс ЖЦ – совокупность взаимосвязанных действий, преобразующих входные данные в выходные. Процесс ЖЦ – совокупность взаимосвязанных действий, преобразующих входные данные в выходные. Цели процесса: формулировка потребности в новой ИС выбор направления и определение экономической целесообразности проектирования ИС.

Слайд 13

Описание слайда:

Основные стадии ЖЦ ИС Анализ требований Проектирование Реализация Внедрение Эксплуатация

Слайд 14

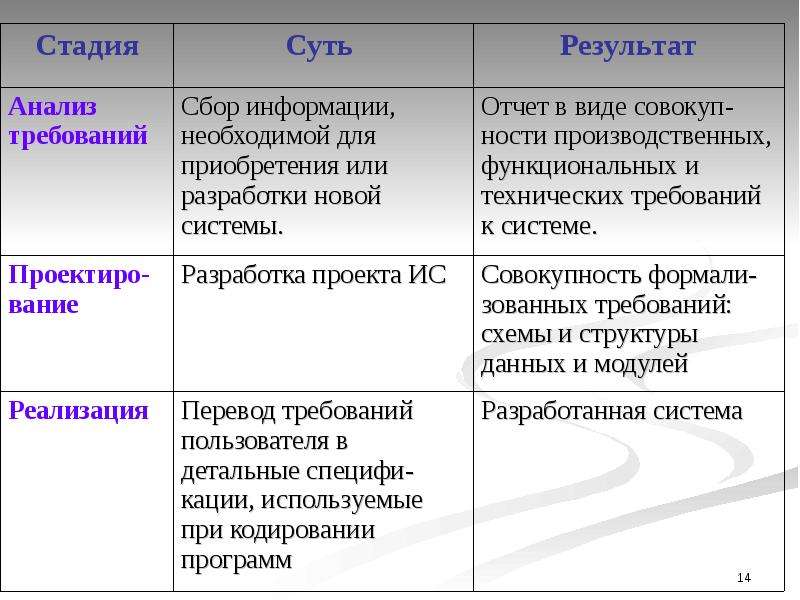

Описание слайда:

Слайд 15

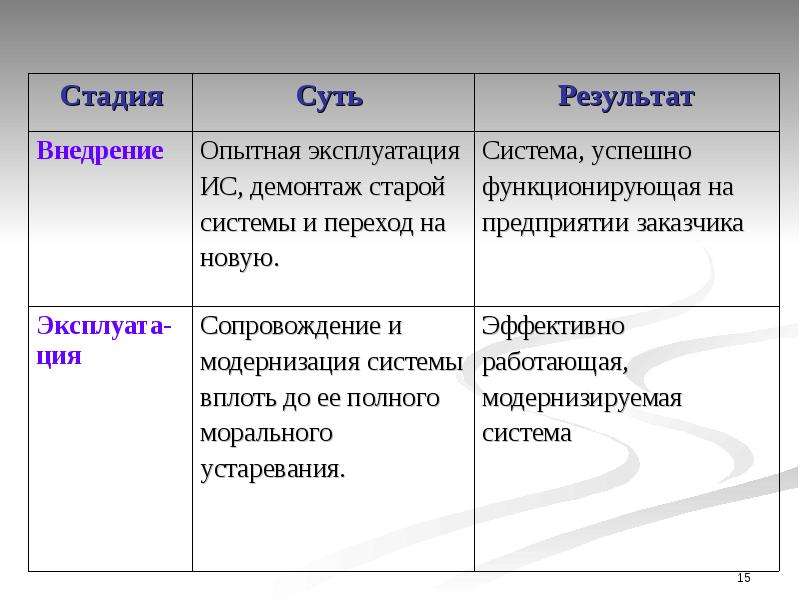

Описание слайда:

Слайд 16

Описание слайда:

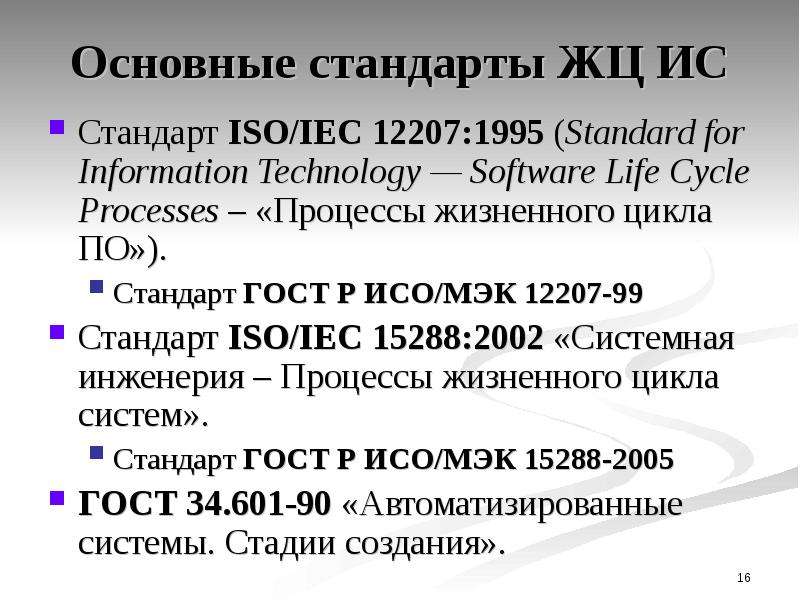

Основные стандарты ЖЦ ИС Стандарт ISO/IEC 12207:1995 (Standard for Information Technology — Software Life Cycle Processes – «Процессы жизненного цикла ПО»). Стандарт ГОСТ Р ИСО/МЭК 12207-99 Стандарт ISO/IEC 15288:2002 «Системная инженерия – Процессы жизненного цикла систем». Стандарт ГОСТ Р ИСО/МЭК 15288-2005 ГОСТ 34.601-90 «Автоматизированные системы. Стадии создания».

Слайд 17

Описание слайда:

Группы процессов ЖЦ по стандарту ISO/IEC 12207

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

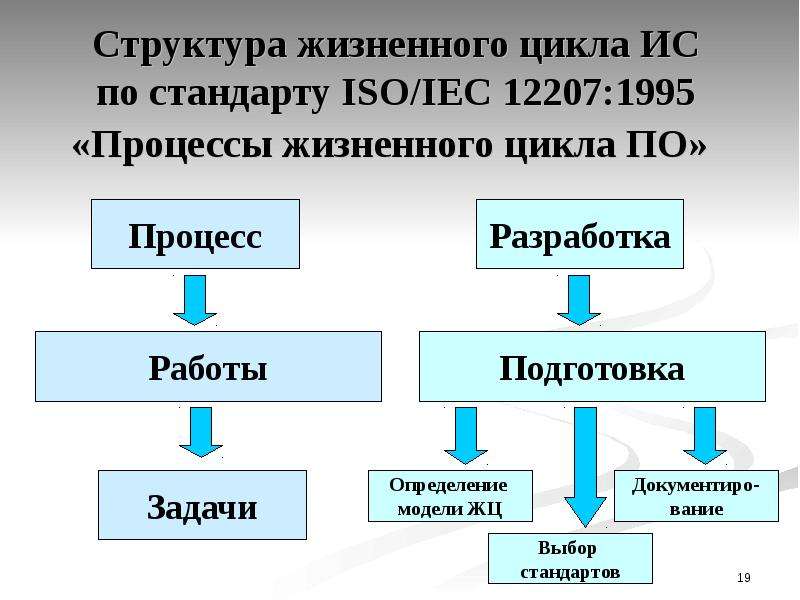

Структура жизненного цикла ИС по стандарту ISO/IEC 12207:1995 «Процессы жизненного цикла ПО»

Слайд 20

Описание слайда:

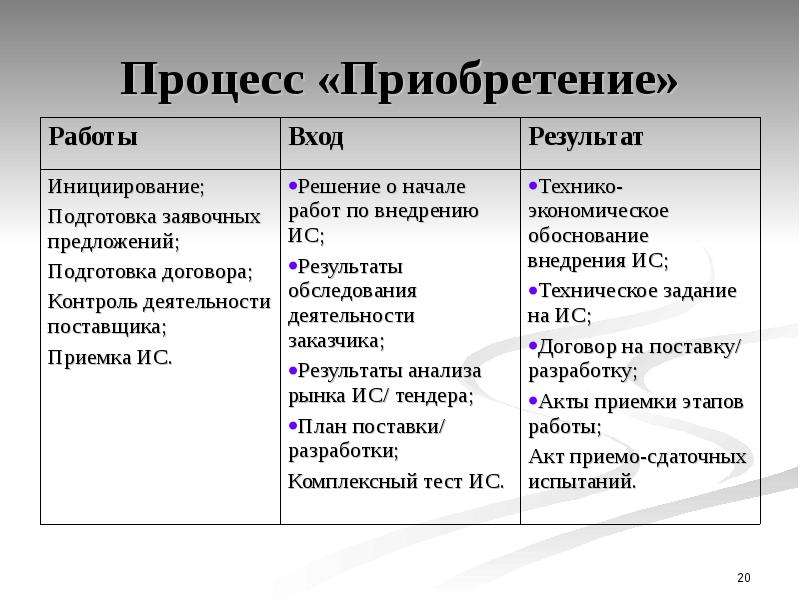

Процесс «Приобретение»

Слайд 21

Описание слайда:

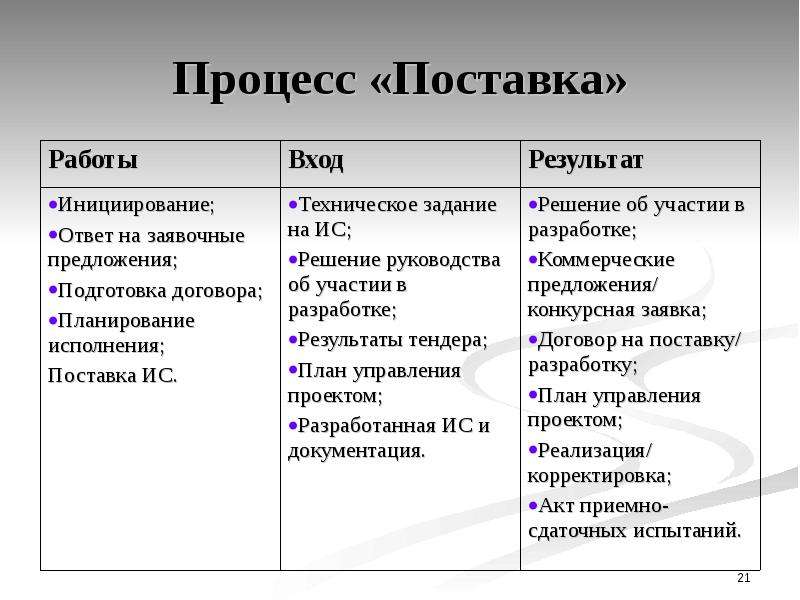

Процесс «Поставка»

Слайд 22

Описание слайда:

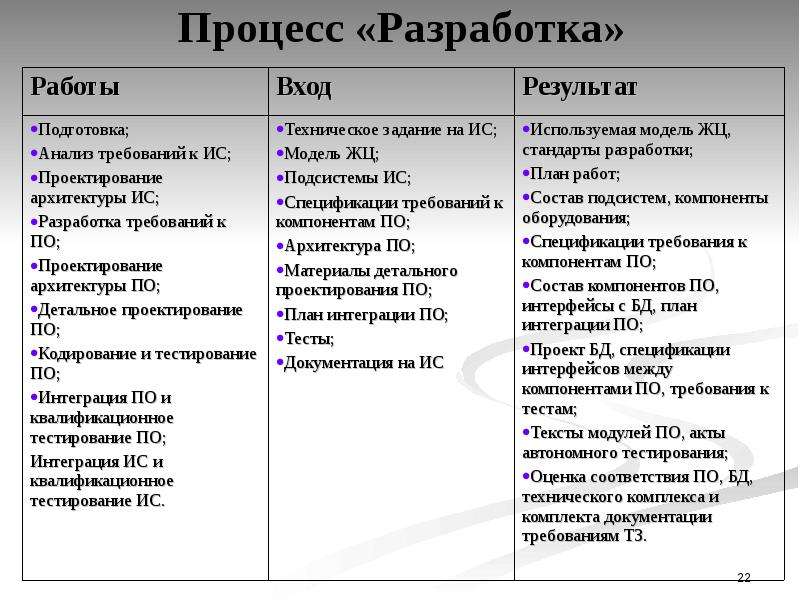

Процесс «Разработка»

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

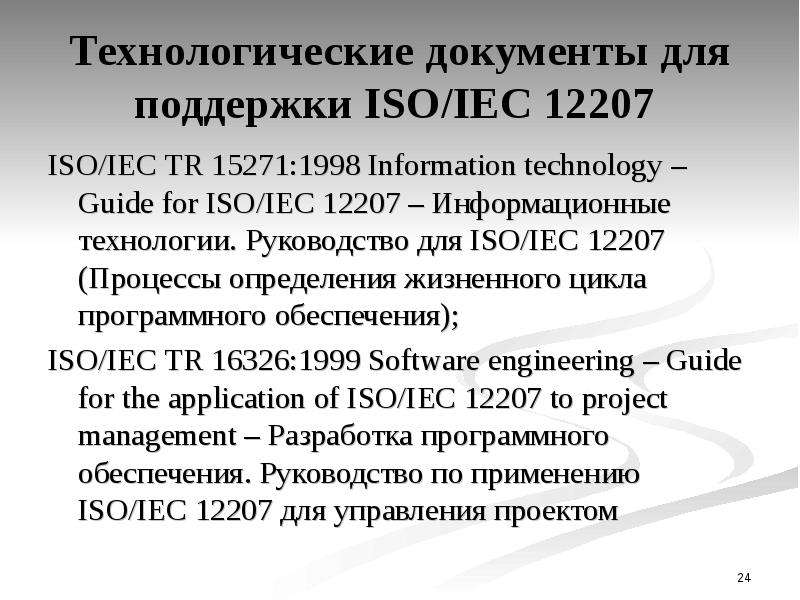

Технологические документы для поддержки ISO/IEC 12207 ISO/IEC TR 15271:1998 Information technology – Guide for ISO/IEC 12207 – Информационные технологии. Руководство для ISO/IEC 12207 (Процессы определения жизненного цикла программного обеспечения); ISO/IEC TR 16326:1999 Software engineering – Guide for the application of ISO/IEC 12207 to project management – Разработка программного обеспечения. Руководство по применению ISO/IEC 12207 для управления проектом

Слайд 25

Описание слайда:

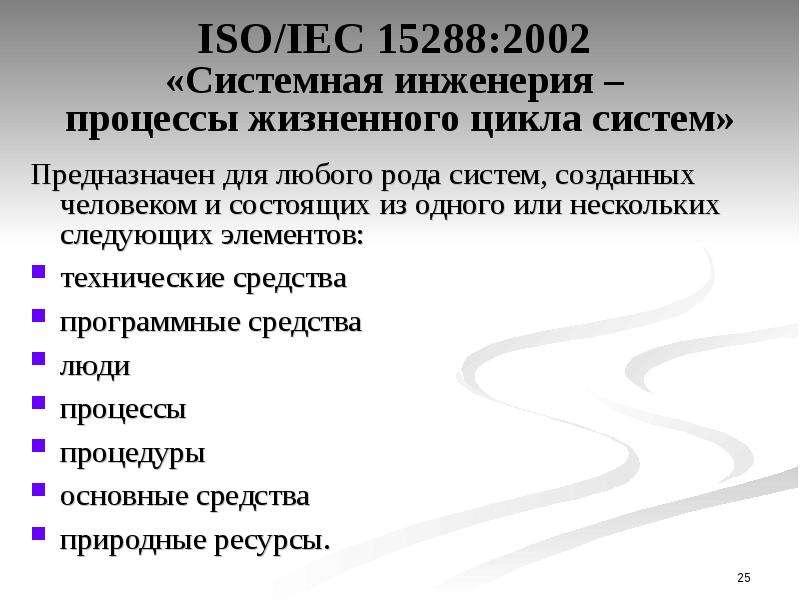

ISO/IEC 15288:2002 «Системная инженерия – процессы жизненного цикла систем» Предназначен для любого рода систем, созданных человеком и состоящих из одного или нескольких следующих элементов: технические средства программные средства люди процессы процедуры основные средства природные ресурсы.

Слайд 26

Описание слайда:

Группы процессов в стандарте ISO/IEC 15288:2002 Процессы соглашения определяют действия, необходимые для установления соглашения между двумя организациями. Процессы предприятия управляют способностью организации приобретать и поставлять продукцию или услуги посредством запуска проектов, их поддержки и контроля. Процессы предприятия обеспечивают ресурсы и инфраструктуру, необходимые для осуществления проектов, и гарантируют достижение целей и исполнение обязательств организации по соглашениям.

Слайд 27

Описание слайда:

Группы процессов в стандарте ISO/IEC 15288:2002 Проектные процессы используются для установления и выполнения планов, оценки фактических достижений и продвижений проекта в соответствии с планами и контроля выполнения проекта вплоть до его завершения. Технические процессы используются для определения требований к системе, преобразования этих требований в эффективный продукт. Технические процессы определяют совокупность работ, которые позволяют оптимизировать прибыли и уменьшать риски, возникающие вследствие принятия технических решений и осуществления соответствующих действий.

Слайд 28

Описание слайда:

Структура жизненного цикла ИС по стандарту ISO/IEC 15288:2002

Слайд 29

Описание слайда:

ISO/IEC 15288:2002 «Системная инженерия – Процессы жизненного цикла систем» Стандарт предназначен для использования: организацией – для формирования среды процессов. Процессы могут поддерживаться инфраструктурой, включающей методы, процедуры, технологии, инструменты и обученный персонал. Организация может применять данную среду для выполнения и управления проектами и развития ИС на протяжении их жизненного цикла; в рамках проекта, осуществляемого в организации, – для выбора, структуризации и применения элементов сформированной среды для производства продукции или услуг; потребителем или поставщиком – для разработки взаимного соглашения.

Слайд 30

Описание слайда:

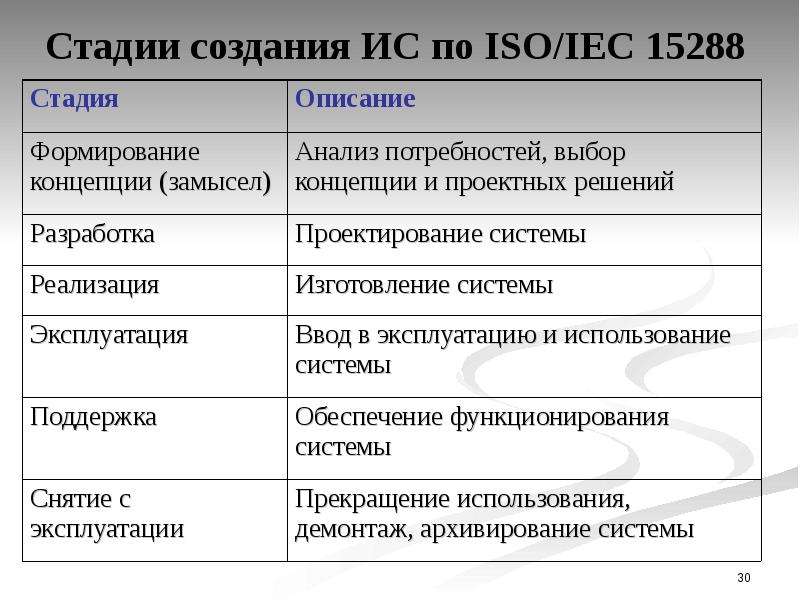

Стадии создания ИС по ISO/IEC 15288

Слайд 31

Описание слайда:

Стадии ЖЦ по ГОСТ 34.601-90

Слайд 32

Описание слайда:

Стадии ЖЦ по ГОСТ 34.601-90

Слайд 33

Описание слайда:

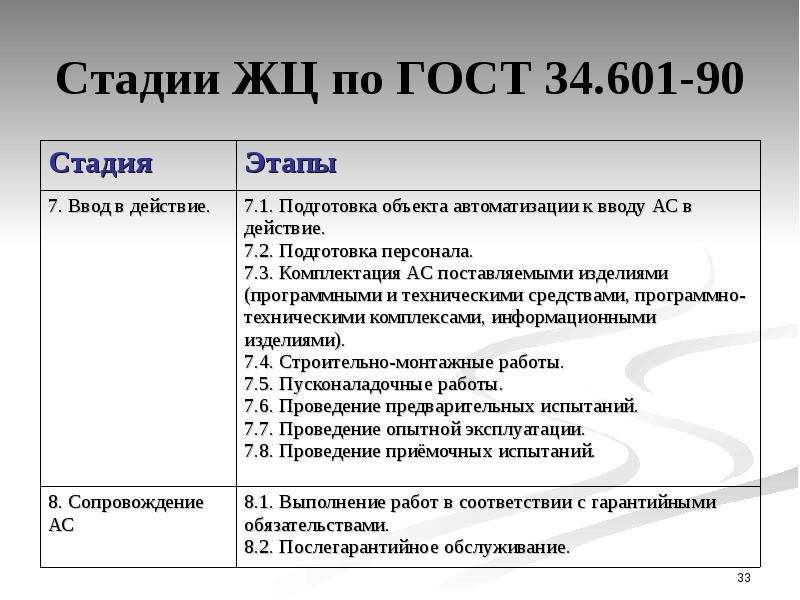

Стадии ЖЦ по ГОСТ 34.601-90

Слайд 34

Описание слайда:

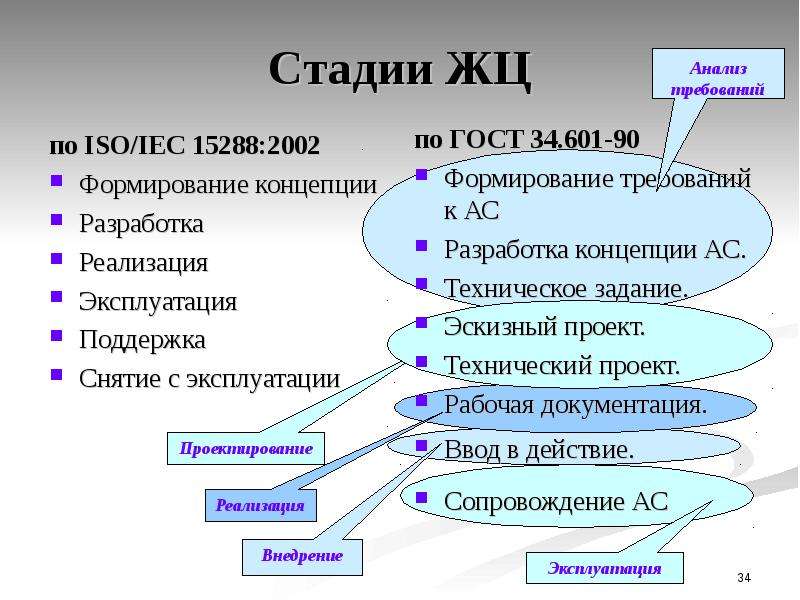

Стадии ЖЦ по ISO/IEC 15288:2002 Формирование концепции Разработка Реализация Эксплуатация Поддержка Снятие с эксплуатации

Слайд 35

Описание слайда:

Стадия «Формирование концепции»

Слайд 36

Описание слайда:

Стадия «Разработка (проектирование)»

Слайд 37

Описание слайда:

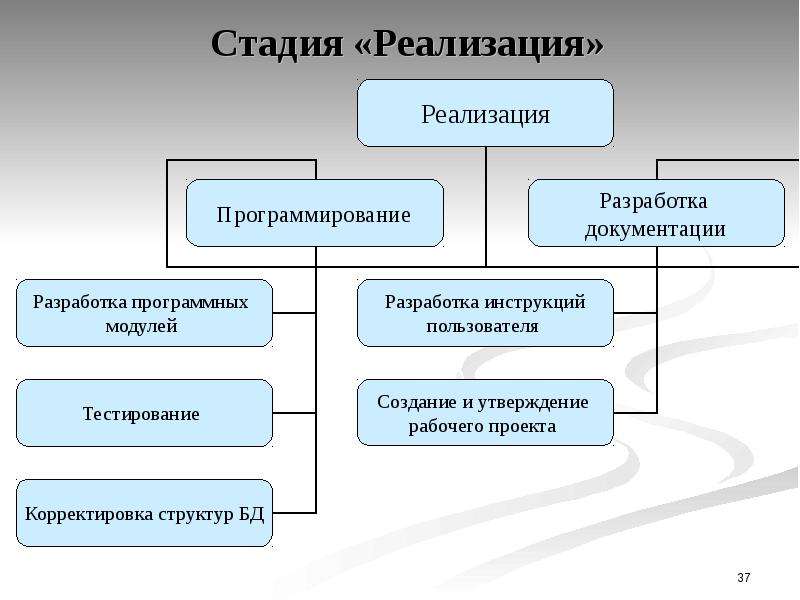

Стадия «Реализация»

Слайд 38

Описание слайда:

Стадии «Эксплуатация» и «Поддержка»

Слайд 39

Описание слайда:

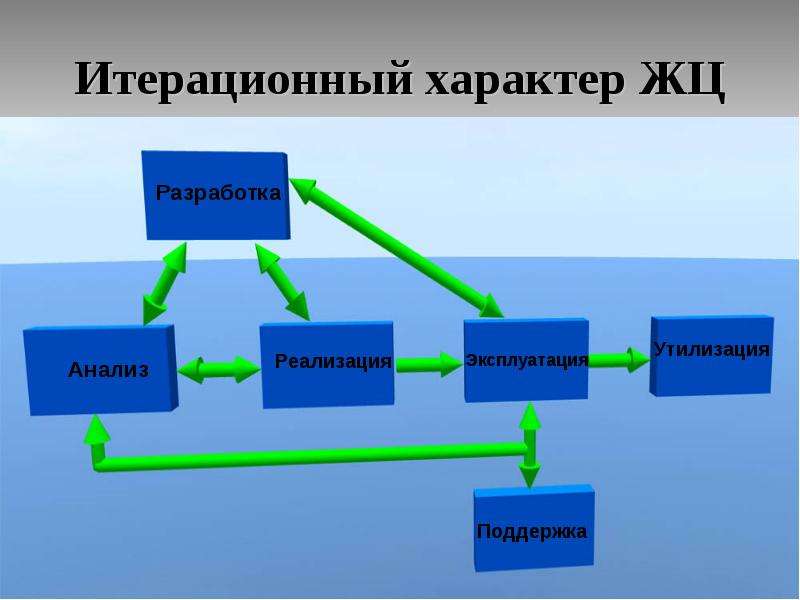

Итерационный характер ЖЦ

Слайд 40

Описание слайда:

Модели жизненного цикла ИС Существующие модели ЖЦ определяют порядок исполнения этапов в ходе разработки, а также критерии перехода от этапа к этапу. В соответствии с этим наибольшее распространение получили три следующие модели ЖЦ: каскадная модель; поэтапная модель с промежуточным контролем; спиральная (итерационная) модель.

Слайд 41

Описание слайда:

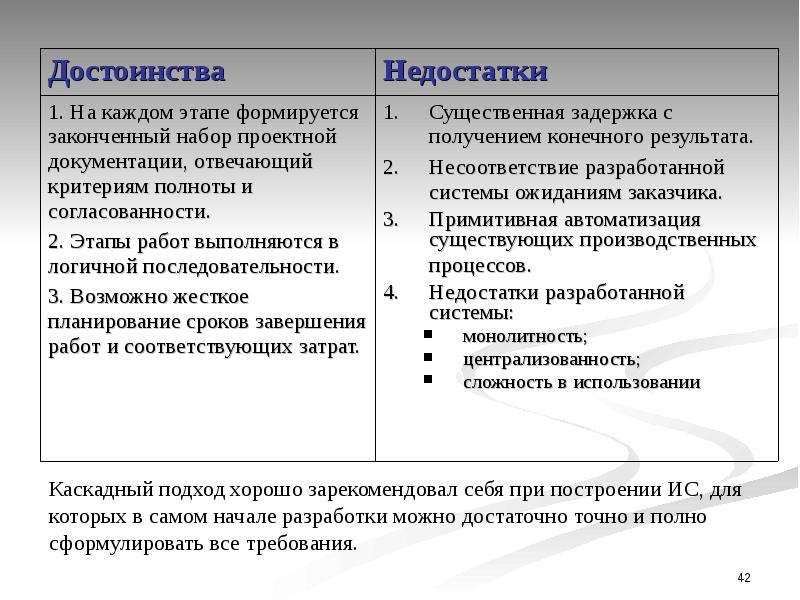

Каскадная модель ЖЦ

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

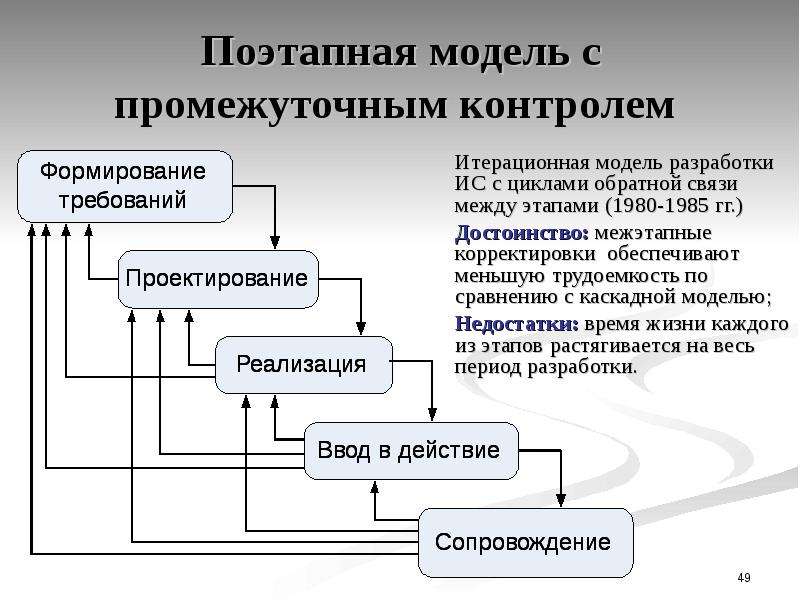

Поэтапная модель с промежуточным контролем Итерационная модель разработки ИС с циклами обратной связи между этапами (1980-1985 гг.) Достоинство: межэтапные корректировки обеспечивают меньшую трудоемкость по сравнению с каскадной моделью; Недостатки: время жизни каждого из этапов растягивается на весь период разработки.

Слайд 50

Описание слайда:

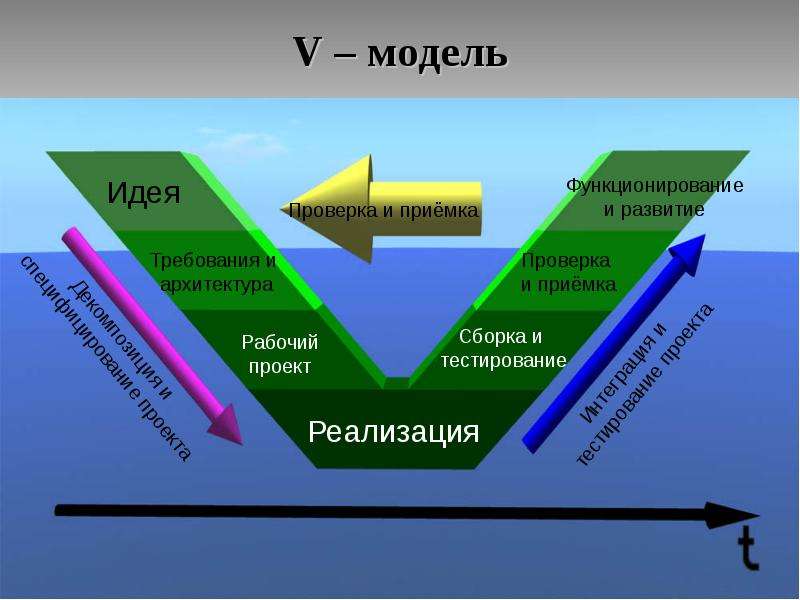

V – модель

Слайд 51

Описание слайда:

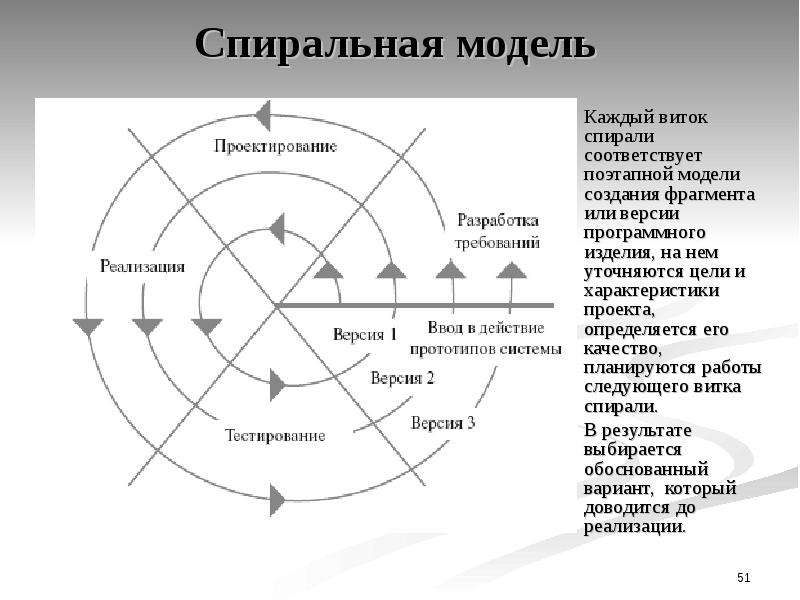

Спиральная модель Каждый виток спирали соответствует поэтапной модели создания фрагмента или версии программного изделия, на нем уточняются цели и характеристики проекта, определяется его качество, планируются работы следующего витка спирали. В результате выбирается обоснованный вариант, который доводится до реализации.
