Слайд 1





Структура дипломного проекта
Описание слайда:
Структура дипломного проекта

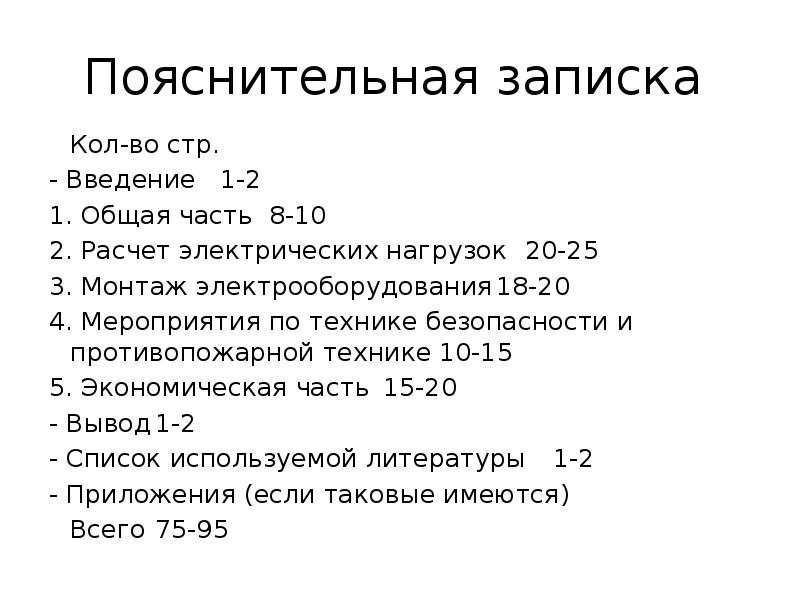

Слайд 2





Пояснительная записка
								Кол-во стр.
- Введение							 1-2
1. Общая часть						8-10
2. Расчет электрических нагрузок				20-25
3. Монтаж электрооборудования				18-20
4. Мероприятия по технике безопасности и противопожарной технике				10-15
5. Экономическая часть					15-20
- Вывод							1-2
- Список используемой литературы 			1-2
- Приложения (если таковые имеются)
							Всего 		75-95
Описание слайда:
Пояснительная записка Кол-во стр. - Введение 1-2 1. Общая часть 8-10 2. Расчет электрических нагрузок 20-25 3. Монтаж электрооборудования 18-20 4. Мероприятия по технике безопасности и противопожарной технике 10-15 5. Экономическая часть 15-20 - Вывод 1-2 - Список используемой литературы 1-2 - Приложения (если таковые имеются) Всего 75-95

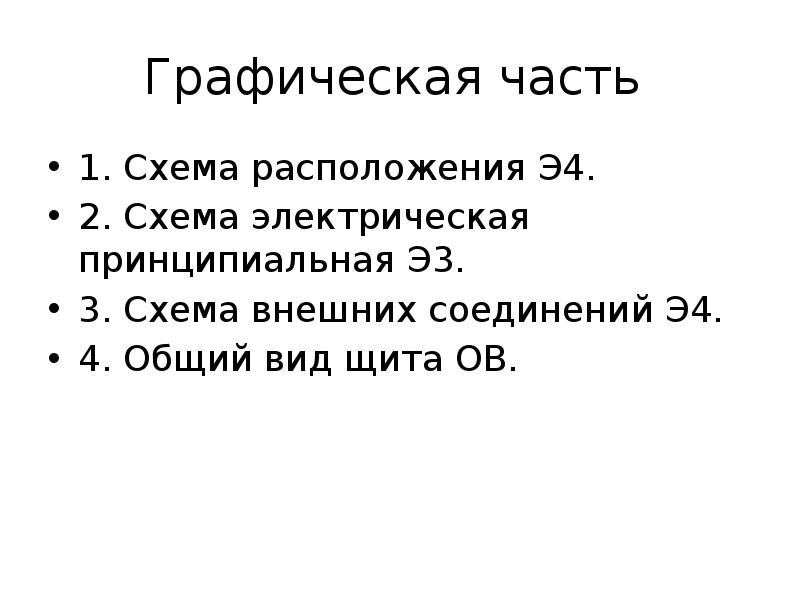

Слайд 3





Графическая часть
1. Схема расположения Э4.
2. Схема электрическая принципиальная Э3.
3. Схема внешних соединений Э4.
4. Общий вид щита ОВ.
Описание слайда:
Графическая часть 1. Схема расположения Э4. 2. Схема электрическая принципиальная Э3. 3. Схема внешних соединений Э4. 4. Общий вид щита ОВ.

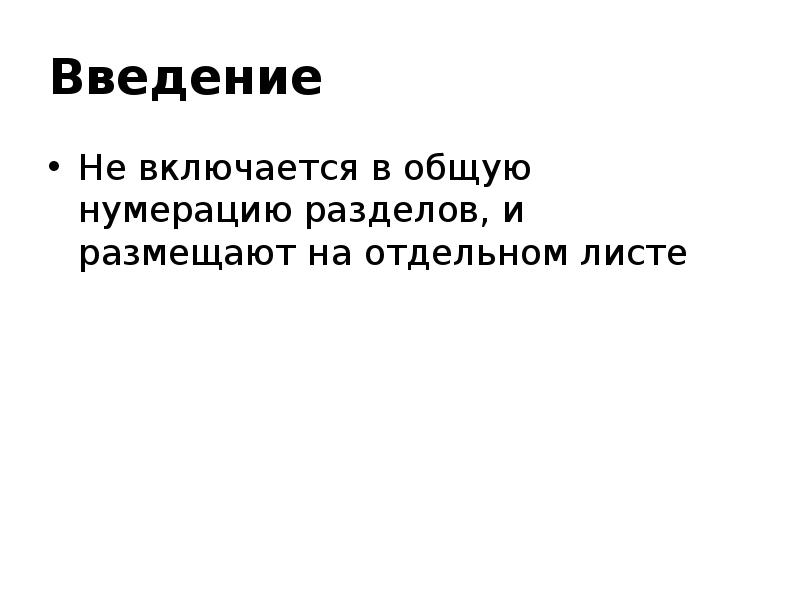

Слайд 4





Введение
Не включается в общую нумерацию разделов, и размещают на отдельном листе
Описание слайда:
Введение Не включается в общую нумерацию разделов, и размещают на отдельном листе

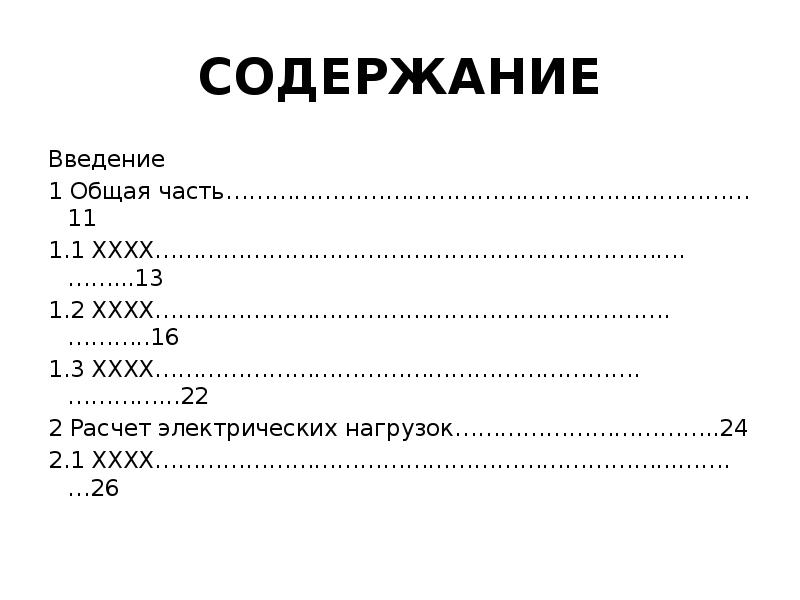

Слайд 5





СОДЕРЖАНИЕ
Введение
1 Общая часть……………………………………………………………11
1.1 ХХХХ…………………………………………………………….……...13
1.2 ХХХХ………………………………………………….……….………..16
1.3 ХХХХ……………………………………………………….…………...22
2 Расчет электрических нагрузок……………………………..24
2.1 ХХХХ…………………………………………………………...…….…26
Описание слайда:
СОДЕРЖАНИЕ Введение 1 Общая часть……………………………………………………………11 1.1 ХХХХ…………………………………………………………….……...13 1.2 ХХХХ………………………………………………….……….………..16 1.3 ХХХХ……………………………………………………….…………...22 2 Расчет электрических нагрузок……………………………..24 2.1 ХХХХ…………………………………………………………...…….…26

Слайд 6





1 Общая часть
В первой главе необходимо показать теоретические и методические основы изучаемой проблемы.
Дать краткую техническую характеристику проектируемого объекта.
Требования к электроприводу и автоматике.
Провести обзор научных теорий и концепций, оценку степени изученности исследуемой проблемы.
В последующих главах на основе выбранной методики анализируется материалы и результаты исследования по теме работы, даются практические предложения автора по исследуемой проблеме.
Описание слайда:
1 Общая часть В первой главе необходимо показать теоретические и методические основы изучаемой проблемы. Дать краткую техническую характеристику проектируемого объекта. Требования к электроприводу и автоматике. Провести обзор научных теорий и концепций, оценку степени изученности исследуемой проблемы. В последующих главах на основе выбранной методики анализируется материалы и результаты исследования по теме работы, даются практические предложения автора по исследуемой проблеме.

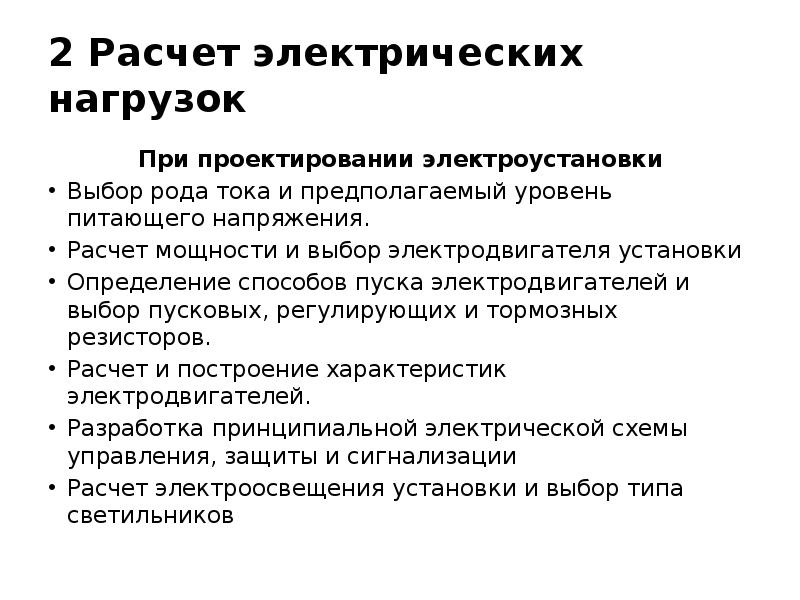

Слайд 7





2 Расчет электрических нагрузок
При проектировании электроустановки
Выбор рода тока и предполагаемый уровень питающего напряжения.
Расчет мощности и выбор электродвигателя установки
Определение способов пуска электродвигателей и выбор пусковых, регулирующих и тормозных резисторов.
Расчет и построение характеристик электродвигателей.
Разработка принципиальной электрической схемы управления, защиты и сигнализации
Расчет электроосвещения установки и выбор типа светильников
Описание слайда:
2 Расчет электрических нагрузок При проектировании электроустановки Выбор рода тока и предполагаемый уровень питающего напряжения. Расчет мощности и выбор электродвигателя установки Определение способов пуска электродвигателей и выбор пусковых, регулирующих и тормозных резисторов. Расчет и построение характеристик электродвигателей. Разработка принципиальной электрической схемы управления, защиты и сигнализации Расчет электроосвещения установки и выбор типа светильников

Слайд 8





2 Расчет электрических нагрузок
При проектировании силовых электрических сетей
Выбор рода тока и предполагаемый уровень питающего напряжения.
Компенсация реактивной мощности
Выбор числа и мощности силовых трансформаторов и типа подстанций
Выбор токопроводов, защитной аппаратуры.
Расчет токов короткого замыкания.
Выбор высоковольтного оборудования.
Разработка принципиальной электрической схемы управления, защиты и сигнализации
 Расчет электроосвещения установки и выбор типа светильников
Описание слайда:
2 Расчет электрических нагрузок При проектировании силовых электрических сетей Выбор рода тока и предполагаемый уровень питающего напряжения. Компенсация реактивной мощности Выбор числа и мощности силовых трансформаторов и типа подстанций Выбор токопроводов, защитной аппаратуры. Расчет токов короткого замыкания. Выбор высоковольтного оборудования. Разработка принципиальной электрической схемы управления, защиты и сигнализации Расчет электроосвещения установки и выбор типа светильников

Слайд 9





3 Монтаж электрооборудования
монтаж электрических машин
монтаж светильников, присоединения к электросети и сети заземления
монтаж проводов и кабелей
монтаж щитов, пультов
Расположение щита, пульта  и способ его установки  и крепления определяют  в соответствии с рабочими чертежами
Описание слайда:
3 Монтаж электрооборудования монтаж электрических машин монтаж светильников, присоединения к электросети и сети заземления монтаж проводов и кабелей монтаж щитов, пультов Расположение щита, пульта и способ его установки и крепления определяют в соответствии с рабочими чертежами

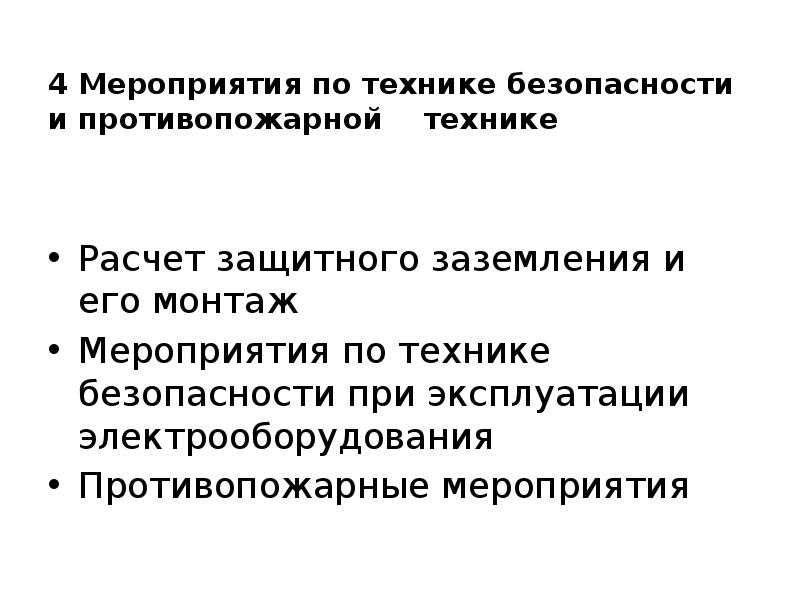

Слайд 10





4 Мероприятия по технике безопасности и противопожарной    технике
Расчет защитного заземления и его монтаж
Мероприятия по технике безопасности при эксплуатации электрооборудования
Противопожарные мероприятия
Описание слайда:
4 Мероприятия по технике безопасности и противопожарной технике Расчет защитного заземления и его монтаж Мероприятия по технике безопасности при эксплуатации электрооборудования Противопожарные мероприятия

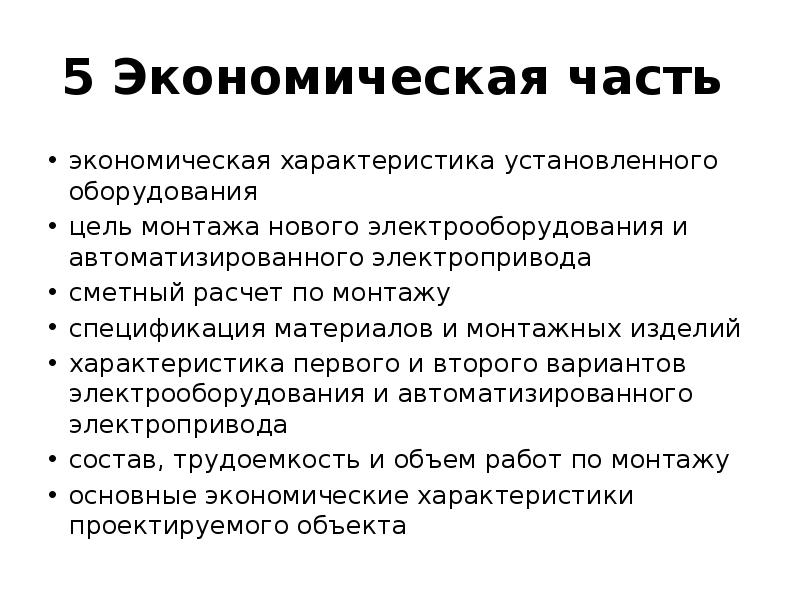

Слайд 11





5 Экономическая часть
экономическая характеристика установленного оборудования
цель монтажа нового электрооборудования и автоматизированного электропривода
сметный расчет по монтажу
спецификация материалов и монтажных изделий
характеристика первого и второго вариантов  электрооборудования и автоматизированного электропривода
состав, трудоемкость и объем работ по монтажу
основные экономические характеристики проектируемого объекта
Описание слайда:
5 Экономическая часть экономическая характеристика установленного оборудования цель монтажа нового электрооборудования и автоматизированного электропривода сметный расчет по монтажу спецификация материалов и монтажных изделий характеристика первого и второго вариантов электрооборудования и автоматизированного электропривода состав, трудоемкость и объем работ по монтажу основные экономические характеристики проектируемого объекта

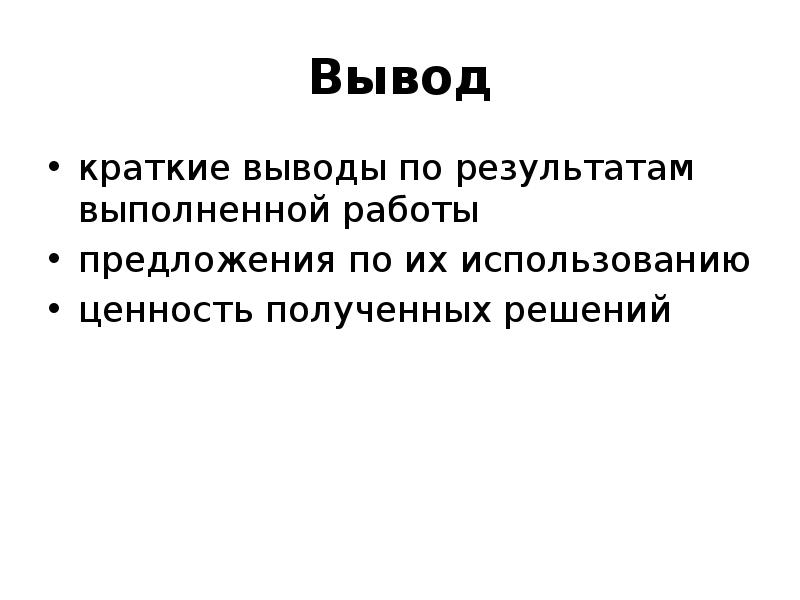

Слайд 12





Вывод
краткие выводы по результатам выполненной работы
предложения по их использованию
ценность полученных решений
Описание слайда:
Вывод краткие выводы по результатам выполненной работы предложения по их использованию ценность полученных решений

Слайд 13





Список используемой литературы
ГОСТ 2.702-75 Правила выполнения электрических схем.
ГОСТ 2.106-96 ЕСКД. Текстовые документы (с Изменением N 1)
И. Захарова, Правила технической эксплуатации электроустановок потребителей /И.Захарова, Т.Алексеева, Е.Русанова, Л.Устрикова   Издательство «ДЕАН», 2009 – 283стр.
Коломиец А.П. Устройство, ремонт и обслуживание электрооборудования в сельскохозяйственном производстве / А. П Коломиец,  Г. П. Ерошенко, В.М. Расторгуев и др. – М. Издательский центр «Академия». 2003- 394стр.
Сибикин Ю.Д., Справочник электромонтажника/ Ю.Д.Сибикин – М. Издательский центр «Академия», 2009 – 375стр.
Сибикин Ю.Д. Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий / Ю. Д. Сибикин, М. Ю. В 2 книгах Книга 1;2 - издательство «Академия». 2009 – 425стр.
Описание слайда:
Список используемой литературы ГОСТ 2.702-75 Правила выполнения электрических схем. ГОСТ 2.106-96 ЕСКД. Текстовые документы (с Изменением N 1) И. Захарова, Правила технической эксплуатации электроустановок потребителей /И.Захарова, Т.Алексеева, Е.Русанова, Л.Устрикова   Издательство «ДЕАН», 2009 – 283стр. Коломиец А.П. Устройство, ремонт и обслуживание электрооборудования в сельскохозяйственном производстве / А. П Коломиец,  Г. П. Ерошенко, В.М. Расторгуев и др. – М. Издательский центр «Академия». 2003- 394стр. Сибикин Ю.Д., Справочник электромонтажника/ Ю.Д.Сибикин – М. Издательский центр «Академия», 2009 – 375стр. Сибикин Ю.Д. Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий / Ю. Д. Сибикин, М. Ю. В 2 книгах Книга 1;2 - издательство «Академия». 2009 – 425стр.

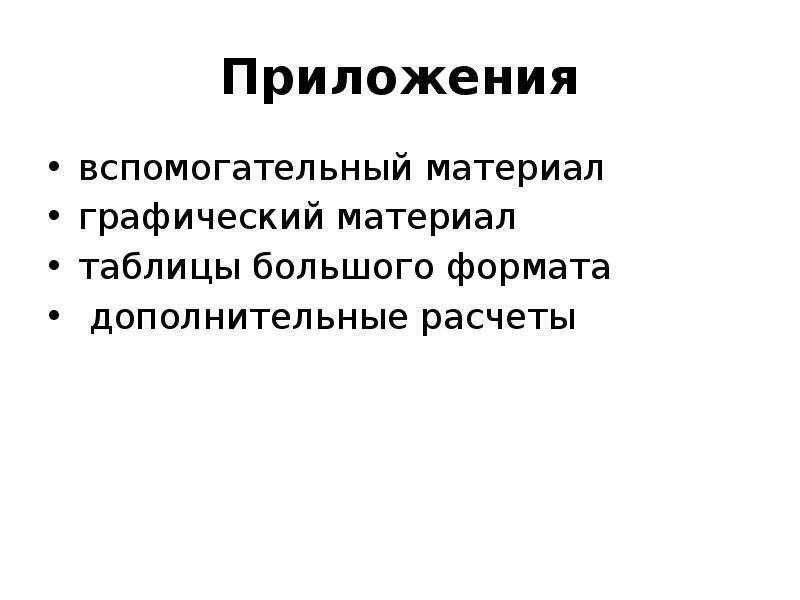

Слайд 14





Приложения
вспомогательный материал
графический материал
таблицы большого формата
 дополнительные расчеты
Описание слайда:
Приложения вспомогательный материал графический материал таблицы большого формата дополнительные расчеты
