Слайд 1

Описание слайда:

Структурні дослідження електрохімічних інтерфейсів методами малокутового розсіяння нейтронів та нейтронної рефлектометрії Студент: Косячкин Егор Наукові керівники: д.ф.-м.н., проф.,академік НАНУ Булавін Л.А. д.ф.-м.н., проф., Авдєєв М.В.

Слайд 2

Описание слайда:

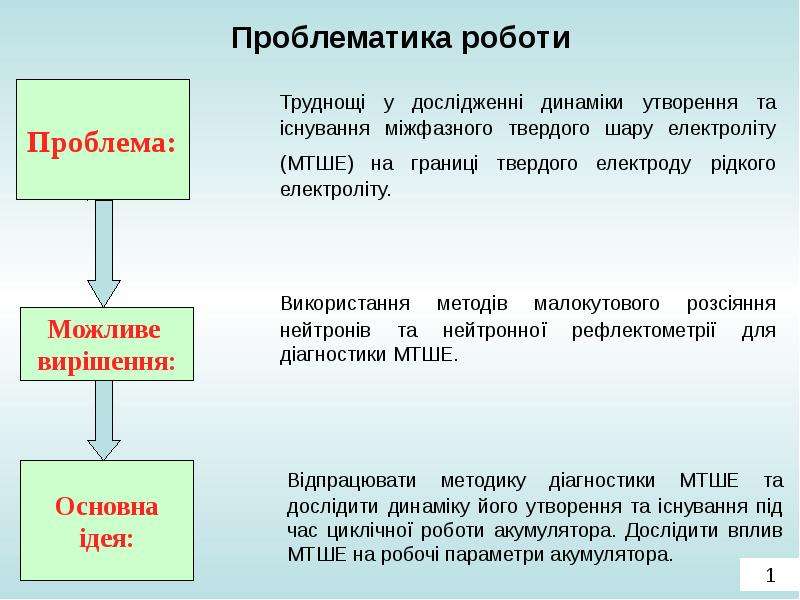

Проблематика роботи Труднощі у дослідженні динаміки утворення та існування міжфазного твердого шару електроліту (МТШЕ) на границі твердого електроду рідкого електроліту.

Слайд 3

Описание слайда:

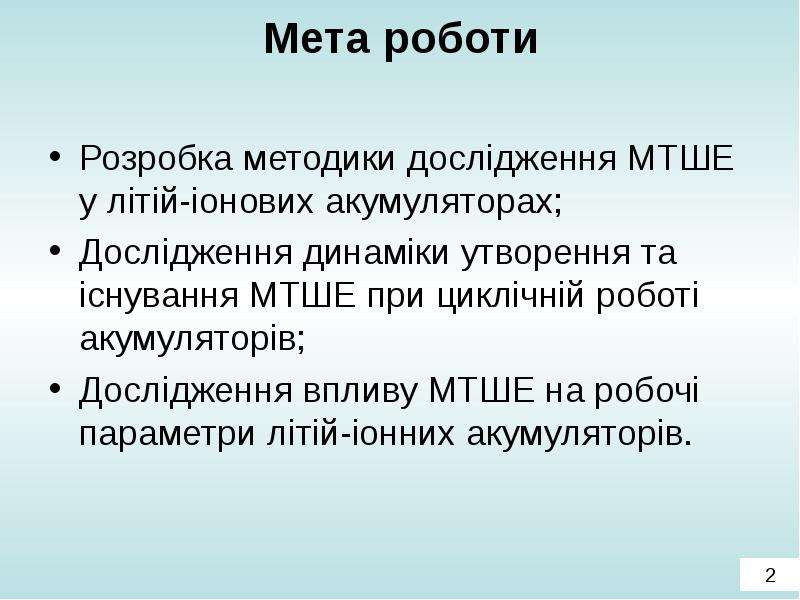

Мета роботи Розробка методики дослідження МТШЕ у літій-іонових акумуляторах; Дослідження динаміки утворення та існування МТШЕ при циклічній роботі акумуляторів; Дослідження впливу МТШЕ на робочі параметри літій-іонних акумуляторів.

Слайд 4

Описание слайда:

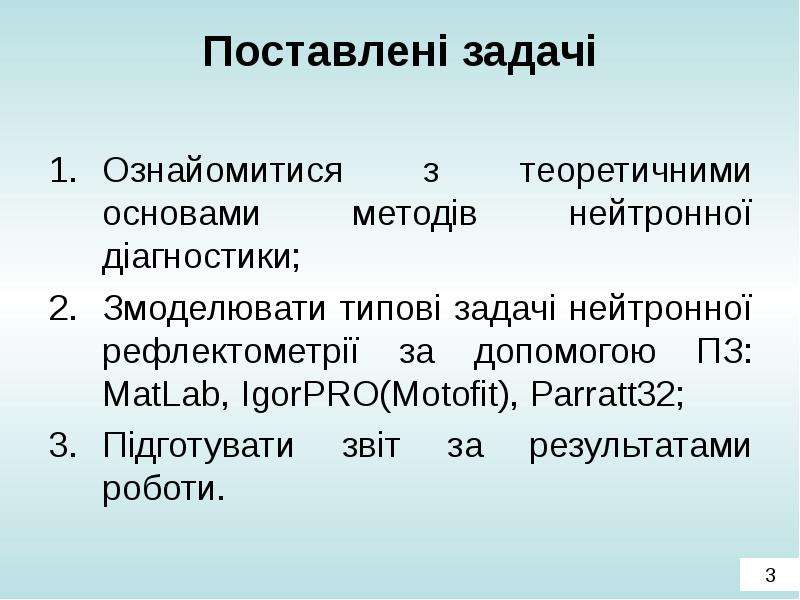

Поставлені задачі Ознайомитися з теоретичними основами методів нейтронної діагностики; Змоделювати типові задачі нейтронної рефлектометрії за допомогою ПЗ: MatLab, IgorPRO(Motofit), Parratt32; Підготувати звіт за результатами роботи.

Слайд 5

Описание слайда:

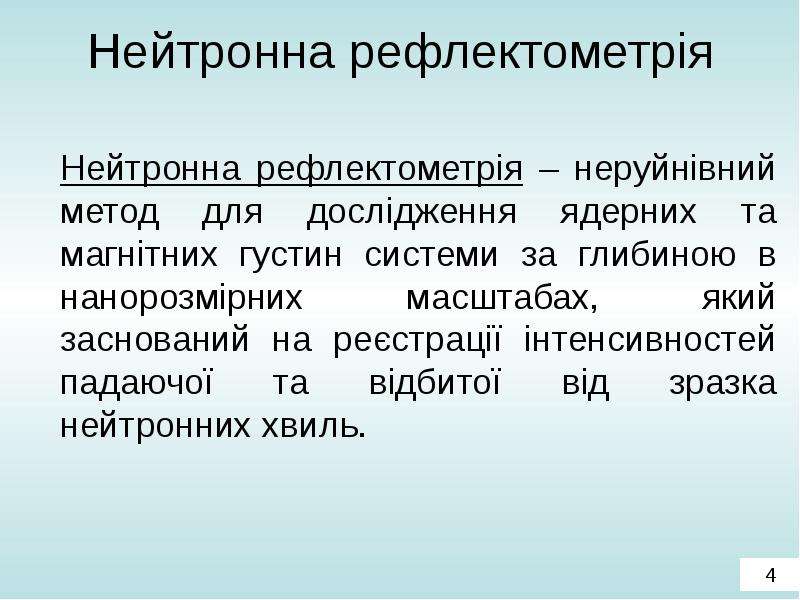

Нейтронна рефлектометрія Нейтронна рефлектометрія – неруйнівний метод для дослідження ядерних та магнітних густин системи за глибиною в нанорозмірних масштабах, який заснований на реєстрації інтенсивностей падаючої та відбитої від зразка нейтронних хвиль.

Слайд 6

Описание слайда:

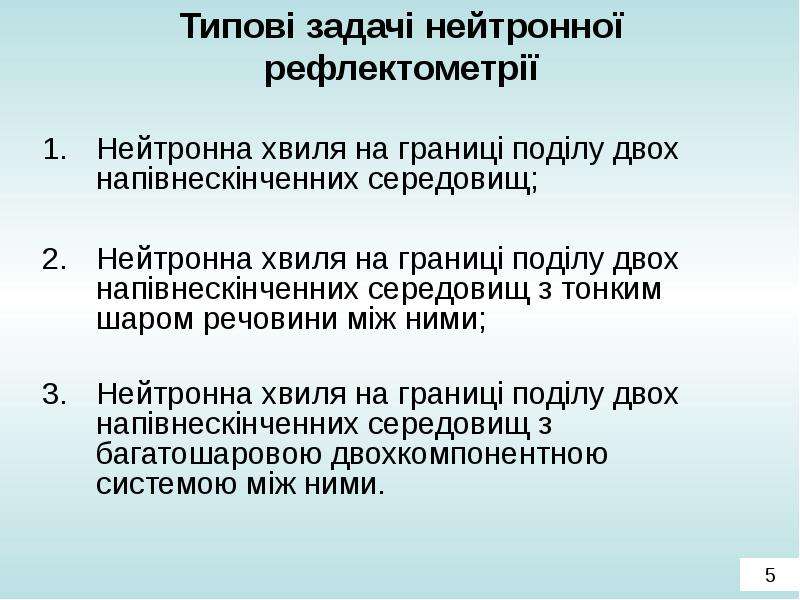

Типові задачі нейтронної рефлектометрії Нейтронна хвиля на границі поділу двох напівнескінченних середовищ; Нейтронна хвиля на границі поділу двох напівнескінченних середовищ з тонким шаром речовини між ними; Нейтронна хвиля на границі поділу двох напівнескінченних середовищ з багатошаровою двохкомпонентною системою між ними.

Слайд 7

Описание слайда:

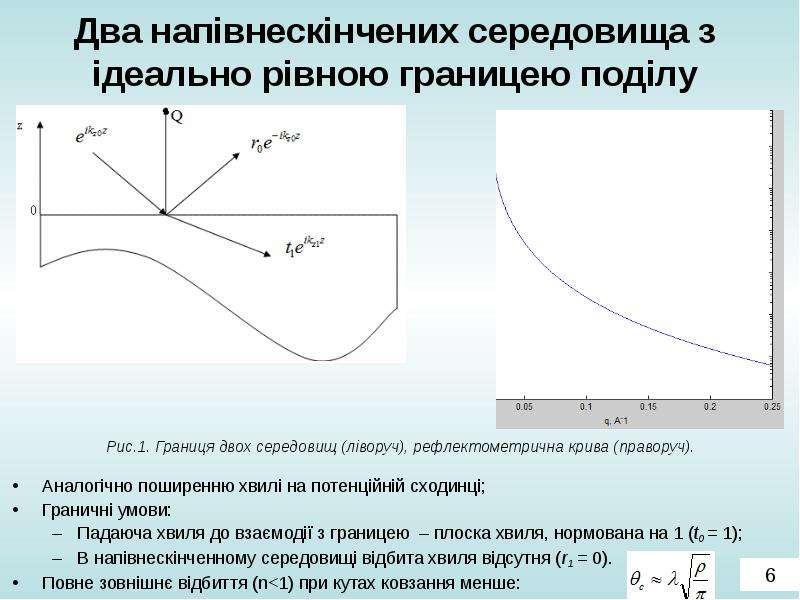

Два напівнескінчених середовища з ідеально рівною границею поділу Аналогічно поширенню хвилі на потенційній сходинці; Граничні умови: Падаюча хвиля до взаємодії з границею – плоска хвиля, нормована на 1 (t0 = 1); В напівнескінченному середовищі відбита хвиля відсутня (r1 = 0). Повне зовнішнє відбиття (n

Слайд 8

Описание слайда:

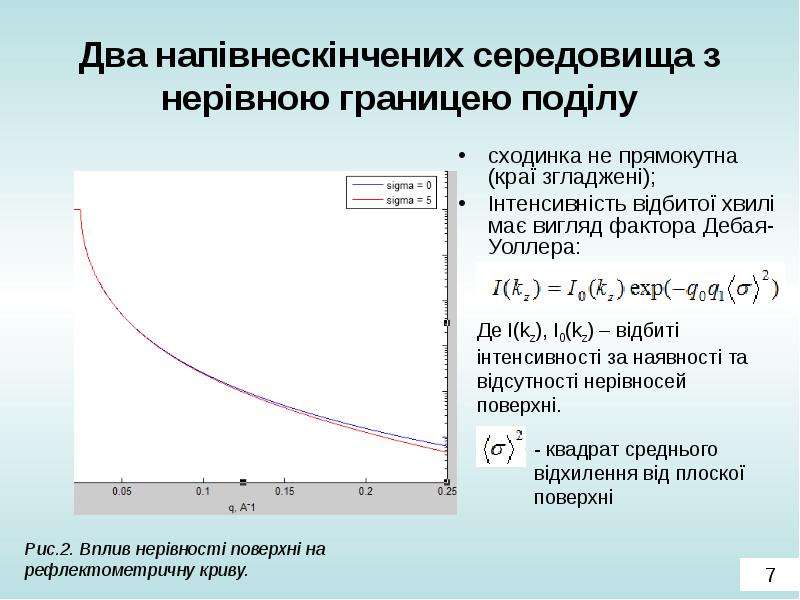

Два напівнескінчених середовища з нерівною границею поділу сходинка не прямокутна (краї згладжені); Інтенсивність відбитої хвилі має вигляд фактора Дебая-Уоллера:

Слайд 9

Описание слайда:

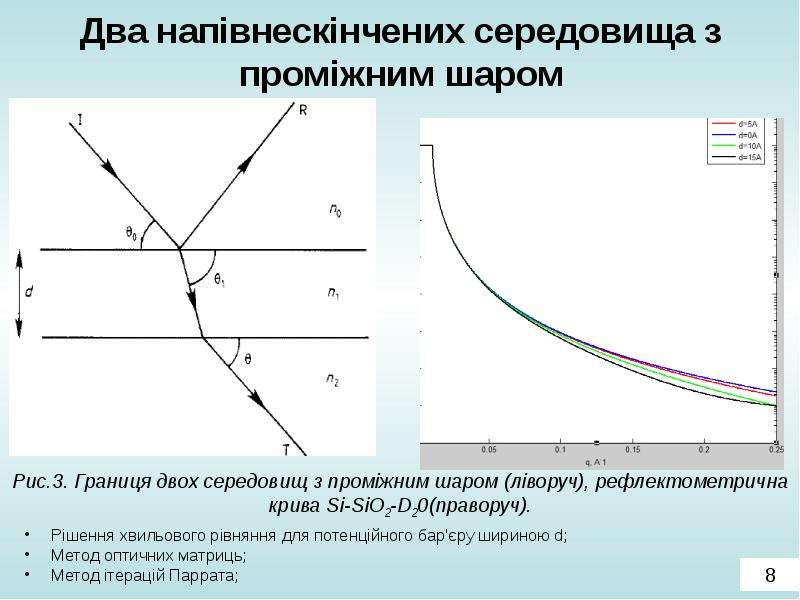

Два напівнескінчених середовища з проміжним шаром Рішення хвильового рівняння для потенційного бар'єру шириною d; Метод оптичних матриць; Метод ітерацій Паррата;

Слайд 10

Описание слайда:

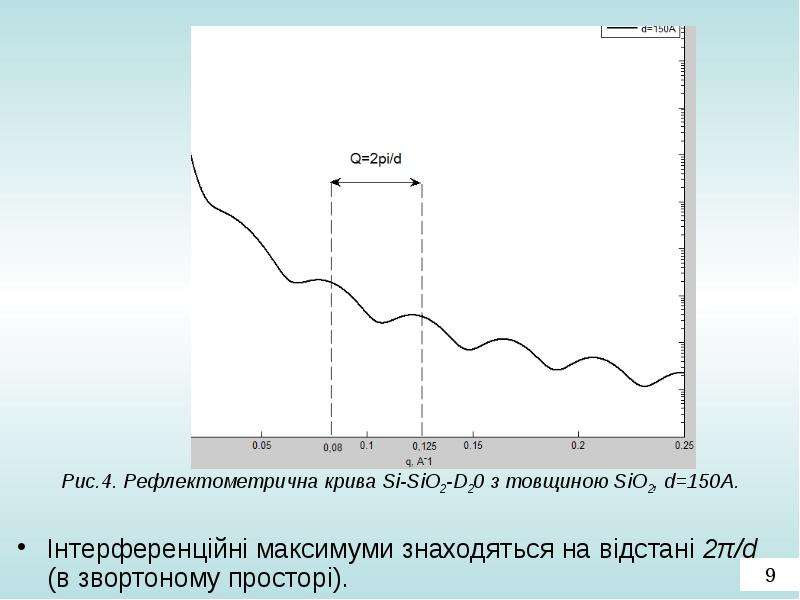

Інтерференційні максимуми знаходяться на відстані 2π/d (в звортоному просторі).

Слайд 11

Описание слайда:

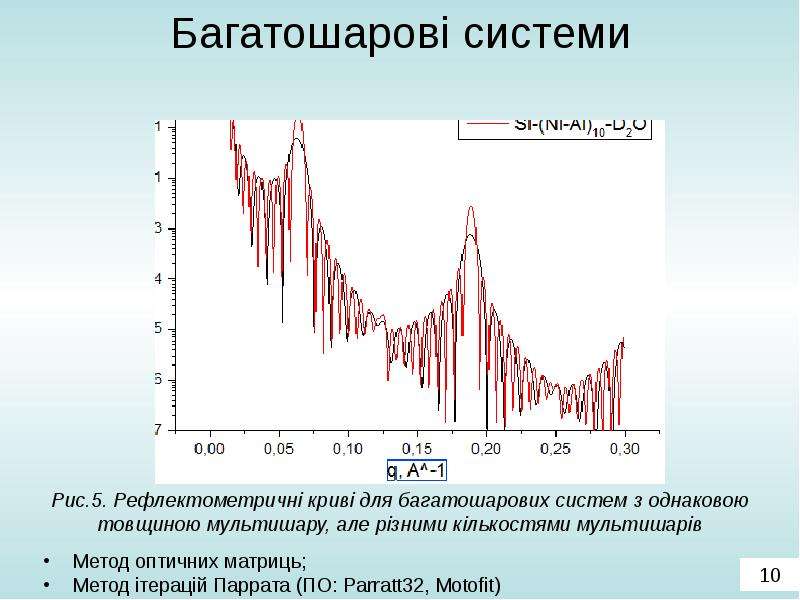

Багатошарові системи Метод оптичних матриць; Метод ітерацій Паррата (ПО: Parratt32, Motofit)

Слайд 12

Описание слайда:

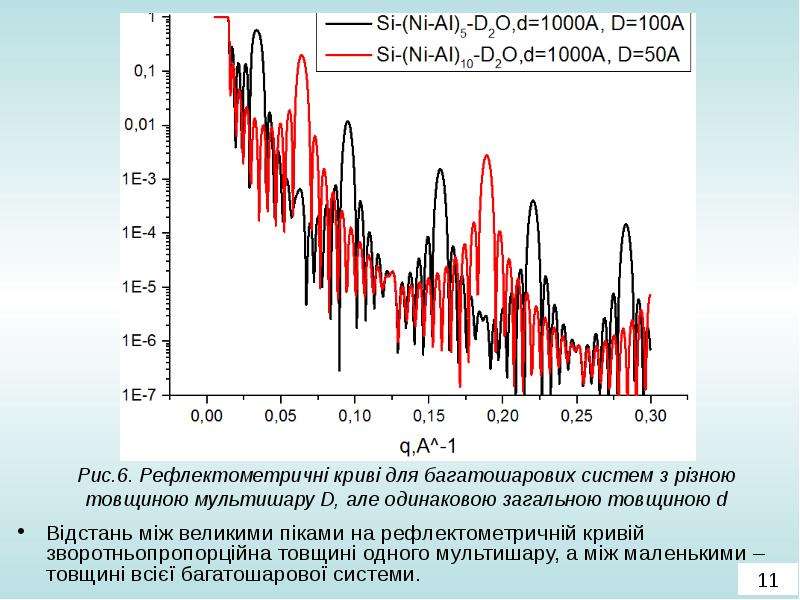

Відстань між великими піками на рефлектометричній кривій зворотньопропорційна товщині одного мультишару, а між маленькими – товщині всієї багатошарової системи.

Слайд 13

Описание слайда:

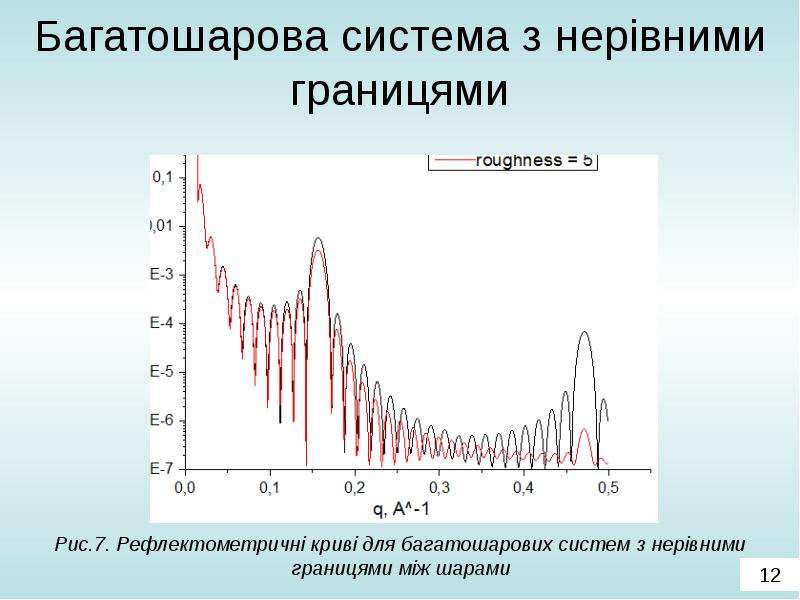

Багатошарова система з нерівними границями

Слайд 14

Описание слайда:

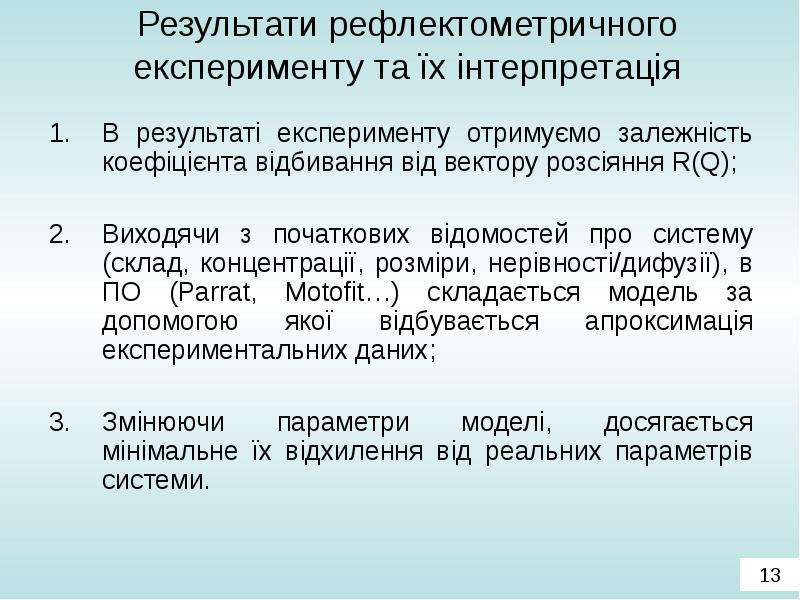

Результати рефлектометричного експерименту та їх інтерпретація В результаті експерименту отримуємо залежність коефіцієнта відбивання від вектору розсіяння R(Q); Виходячи з початкових відомостей про систему (склад, концентрації, розміри, нерівності/дифузії), в ПО (Parrat, Motofit…) складається модель за допомогою якої відбувається апроксимація експериментальних даних; Змінюючи параметри моделі, досягається мінімальне їх відхилення від реальних параметрів системи.

Слайд 15

Описание слайда:

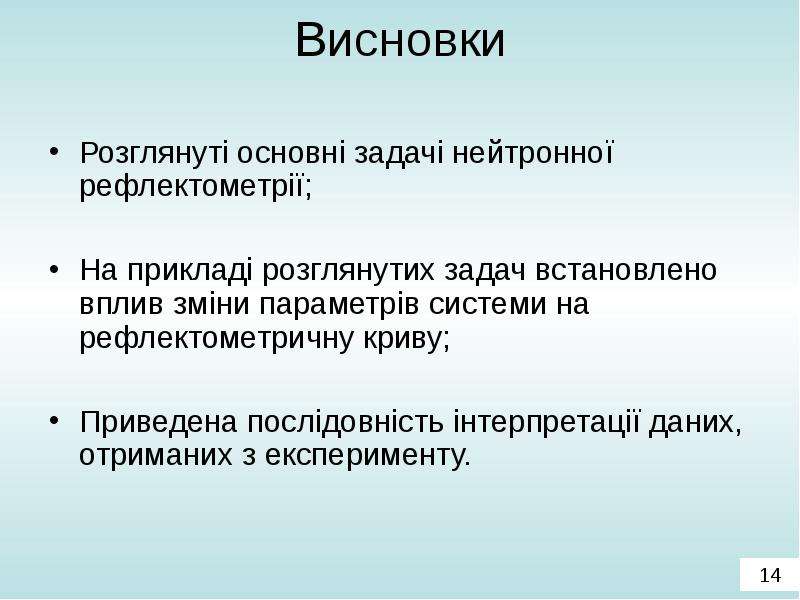

Висновки Розглянуті основні задачі нейтронної рефлектометрії; На прикладі розглянутих задач встановлено вплив зміни параметрів системи на рефлектометричну криву; Приведена послідовність інтерпретації даних, отриманих з експерименту.

Слайд 16

Описание слайда:

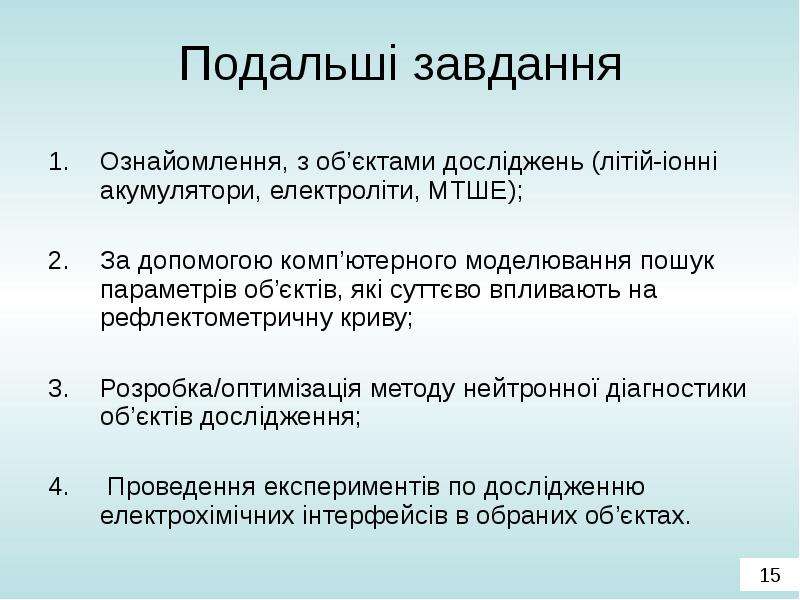

Подальші завдання Ознайомлення, з об’єктами досліджень (літій-іонні акумулятори, електроліти, МТШЕ); За допомогою комп’ютерного моделювання пошук параметрів об’єктів, які суттєво впливають на рефлектометричну криву; Розробка/оптимізація методу нейтронної діагностики об’єктів дослідження; Проведення експериментів по дослідженню електрохімічних інтерфейсів в обраних об’єктах.
