Слайд 1


Территориальные системы связи Лекция 23
Описание слайда:
Территориальные системы связи Лекция 23

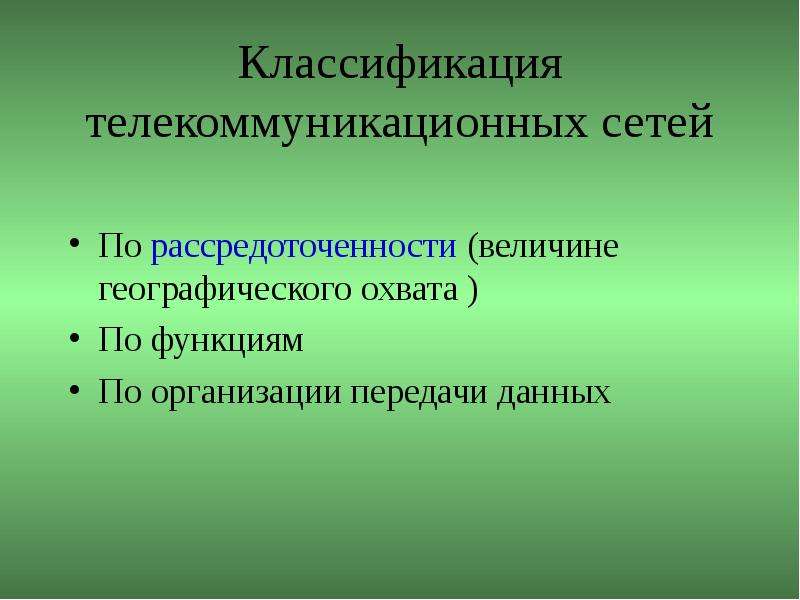

Слайд 2


Классификация телекоммуникационных сетей По рассредоточенности (величине географического охвата ) По функциям По организации передачи данных
Описание слайда:
Классификация телекоммуникационных сетей По рассредоточенности (величине географического охвата ) По функциям По организации передачи данных

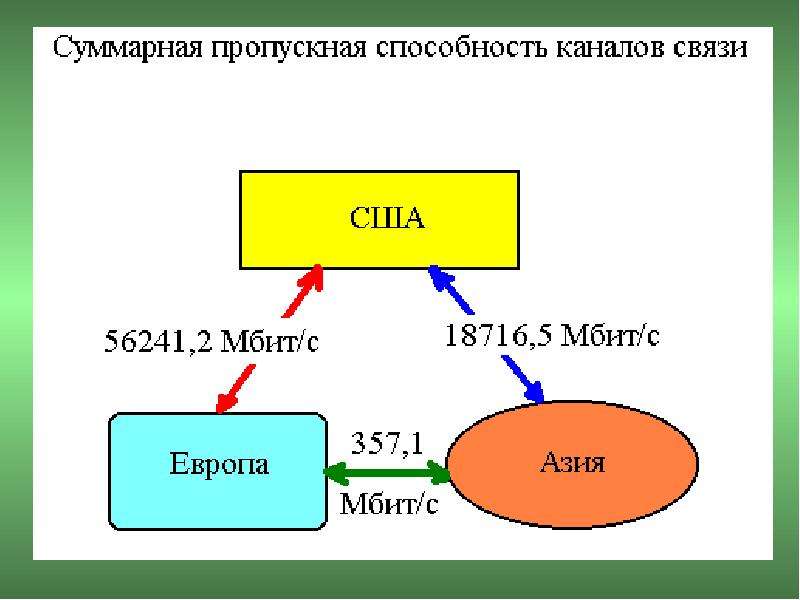

Слайд 3


Территориальные системы, слайд №3
Описание слайда:

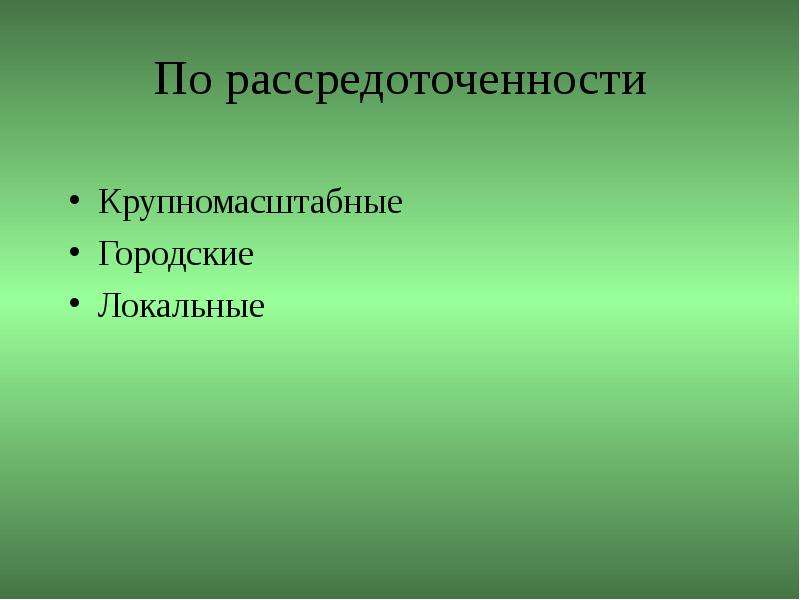

Слайд 4


По рассредоточенности Крупномасштабные Городские Локальные
Описание слайда:
По рассредоточенности Крупномасштабные Городские Локальные

Слайд 5


Крупномасштабные Глобальные (Internet, Intelsat) Национальные (ВСС РФ) региональные
Описание слайда:
Крупномасштабные Глобальные (Internet, Intelsat) Национальные (ВСС РФ) региональные

Слайд 6

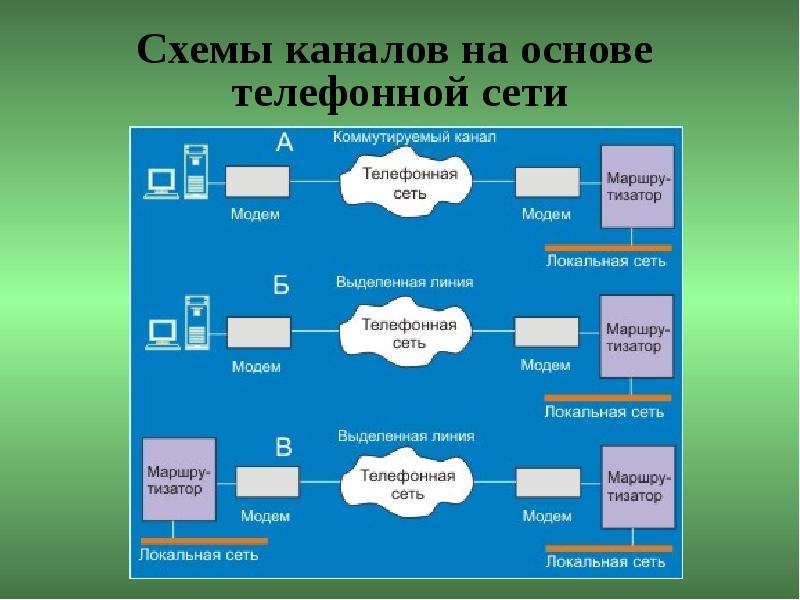

Схемы каналов на основе телефонной сети
Описание слайда:
Схемы каналов на основе телефонной сети

Слайд 7

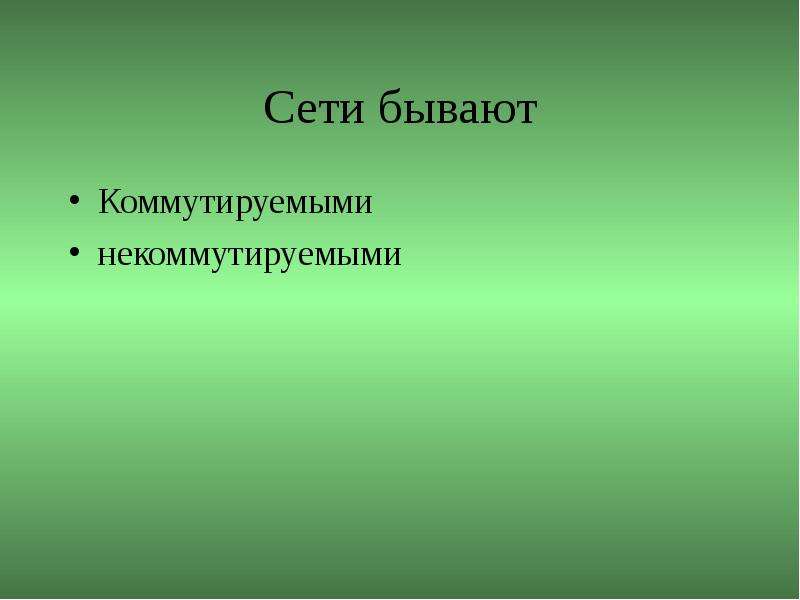

Сети бывают Коммутируемыми некоммутируемыми
Описание слайда:
Сети бывают Коммутируемыми некоммутируемыми

Слайд 8


Разновидности некоммутируемых сетей В локальной вычислительной сети, ЛВС. Все терминалы размешаются на одной общей территории крупно масштабная,...
Описание слайда:
Разновидности некоммутируемых сетей В локальной вычислительной сети, ЛВС. Все терминалы размешаются на одной общей территории крупно масштабная, территориальная сеть, ТС, включает несколько ЛВС, расположенных на отдельных территориях и соединенных между собой линиями связи

Слайд 9

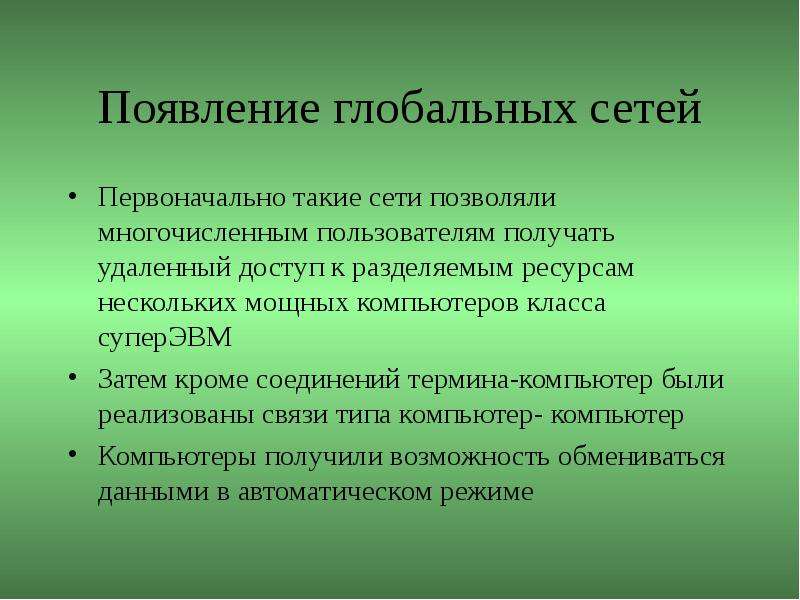

Появление глобальных сетей Первоначально такие сети позволяли многочисленным пользователям получать удаленный доступ к разделяемым ресурсам...
Описание слайда:
Появление глобальных сетей Первоначально такие сети позволяли многочисленным пользователям получать удаленный доступ к разделяемым ресурсам нескольких мощных компьютеров класса суперЭВМ Затем кроме соединений термина-компьютер были реализованы связи типа компьютер- компьютер Компьютеры получили возможность обмениваться данными в автоматическом режиме

Слайд 10

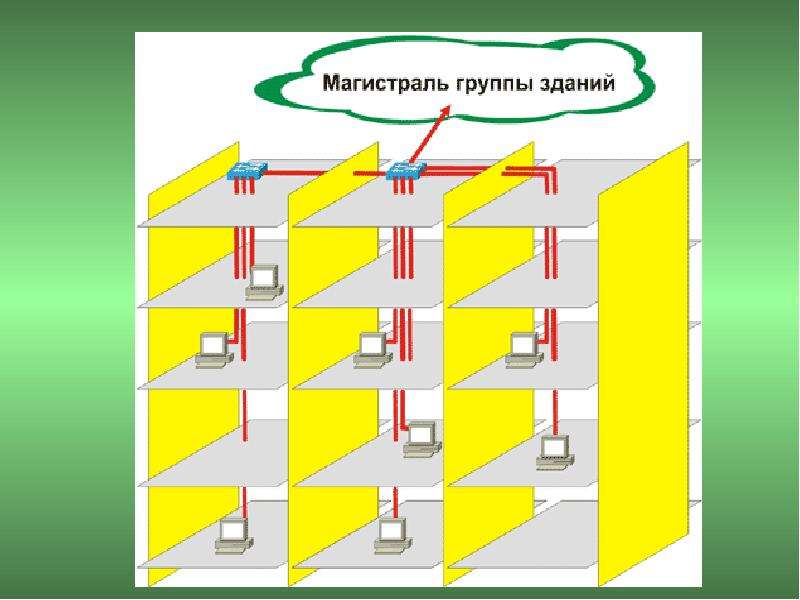

Территориальные системы, слайд №10
Описание слайда:

Слайд 11


Типовые проблемы распределенного предприятия Связь (по голосу и по данным) центральных площадок и филиалов Подключения к информационным ресурсам...
Описание слайда:
Типовые проблемы распределенного предприятия Связь (по голосу и по данным) центральных площадок и филиалов Подключения к информационным ресурсам различных бирж и торговых систем Оптимизация затрат на междугородние и международные телефонные разговоры Предоставление своей коммерческой и рекламной информации для всеобщего обозрения

Слайд 12


Требования Пропускная способность сети Надежность точек системы в частности Управляемость Затраты на администрирование Способность к наращиванию и...
Описание слайда:
Требования Пропускная способность сети Надежность точек системы в частности Управляемость Затраты на администрирование Способность к наращиванию и переконфигурированию Безопасность работы с системой

Слайд 13

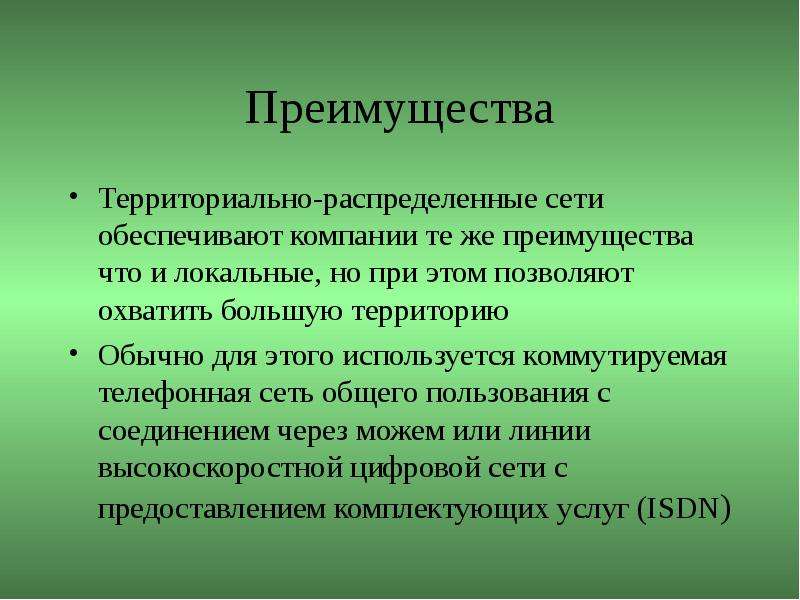

Преимущества Территориально-распределенные сети обеспечивают компании те же преимущества что и локальные, но при этом позволяют охватить большую...
Описание слайда:
Преимущества Территориально-распределенные сети обеспечивают компании те же преимущества что и локальные, но при этом позволяют охватить большую территорию Обычно для этого используется коммутируемая телефонная сеть общего пользования с соединением через можем или линии высокоскоростной цифровой сети с предоставлением комплектующих услуг (ISDN)

Слайд 14


Роль глобальных сетей Именно про построении глобальных сетей были впервые предложены и отработаны многие основные идеи и концепции современных...
Описание слайда:
Роль глобальных сетей Именно про построении глобальных сетей были впервые предложены и отработаны многие основные идеи и концепции современных вычислительных сетей Серди этих идей: многоуровневое построение коммуникационных протоколов , технология коммутации пакета, маршрутизации пакетов в составных сетях

Слайд 15

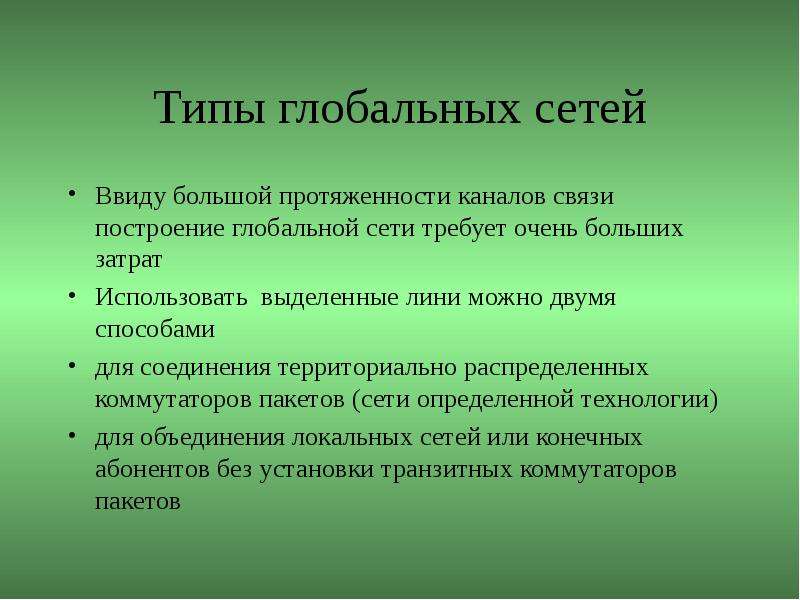

Типы глобальных сетей Ввиду большой протяженности каналов связи построение глобальной сети требует очень больших затрат Использовать выделенные лини...
Описание слайда:
Типы глобальных сетей Ввиду большой протяженности каналов связи построение глобальной сети требует очень больших затрат Использовать выделенные лини можно двумя способами для соединения территориально распределенных коммутаторов пакетов (сети определенной технологии) для объединения локальных сетей или конечных абонентов без установки транзитных коммутаторов пакетов

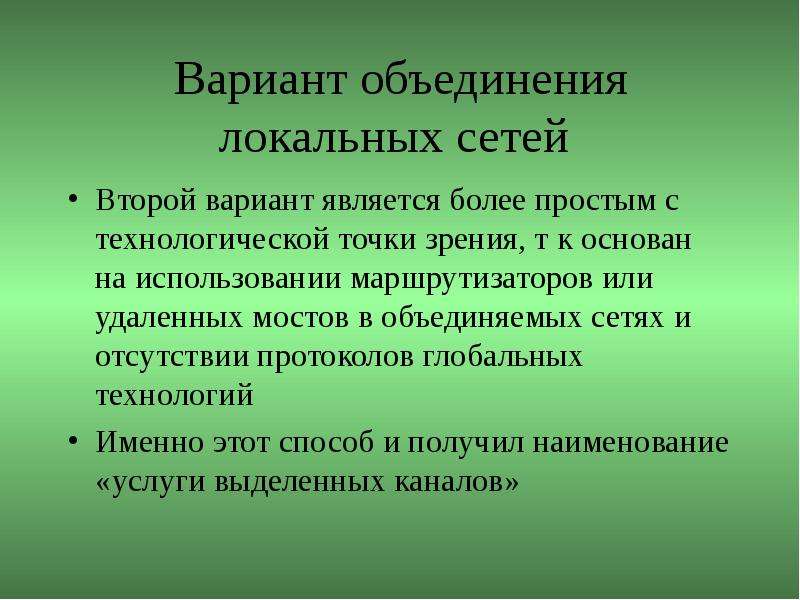

Слайд 16


Вариант объединения локальных сетей Второй вариант является более простым с технологической точки зрения, т к основан на использовании...
Описание слайда:
Вариант объединения локальных сетей Второй вариант является более простым с технологической точки зрения, т к основан на использовании маршрутизаторов или удаленных мостов в объединяемых сетях и отсутствии протоколов глобальных технологий Именно этот способ и получил наименование «услуги выделенных каналов»

Слайд 17


Выделенные каналы Активно применяются сегодня особенно при построении отечественных магистральных связей между крупными локальными сетями сегодня...
Описание слайда:
Выделенные каналы Активно применяются сегодня особенно при построении отечественных магистральных связей между крупными локальными сетями сегодня существует большое выбор выделенных каналов-от аналоговых с полосой пропускания 3,1 кГц до цифровых каналов с пропускной способностью 155 и 622 Мбит/с

Слайд 18


Цифровые выделенные линии Работают на принципах разделения канала во времени-TDM Существуют два типа сетей: плезиохромнной(«почти»синхронной)...
Описание слайда:
Цифровые выделенные линии Работают на принципах разделения канала во времени-TDM Существуют два типа сетей: плезиохромнной(«почти»синхронной) цифровой иерархии-PDN синхронной цифровой иерархии-SDN(в США эквивалентный стандарт называют SONET)

Слайд 19

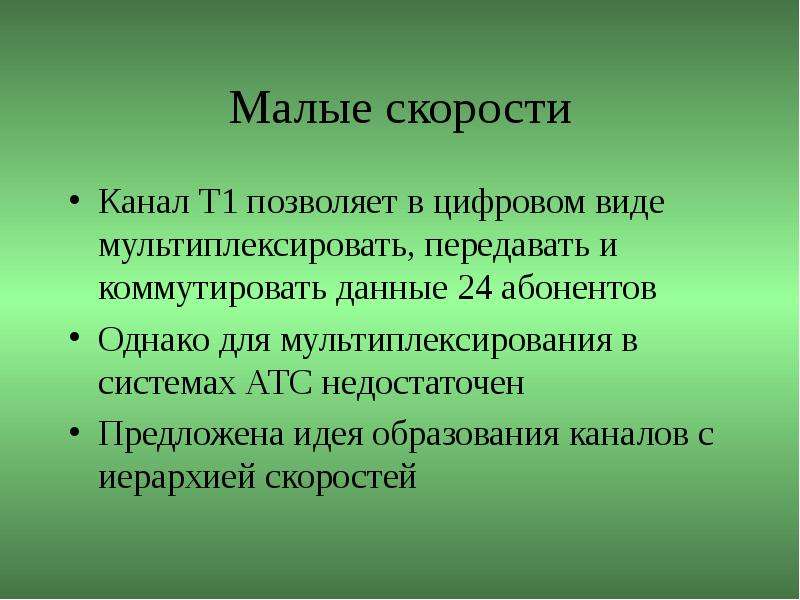

Малые скорости Канал Т1 позволяет в цифровом виде мультиплексировать, передавать и коммутировать данные 24 абонентов Однако для мультиплексирования в...
Описание слайда:
Малые скорости Канал Т1 позволяет в цифровом виде мультиплексировать, передавать и коммутировать данные 24 абонентов Однако для мультиплексирования в системах АТС недостаточен Предложена идея образования каналов с иерархией скоростей

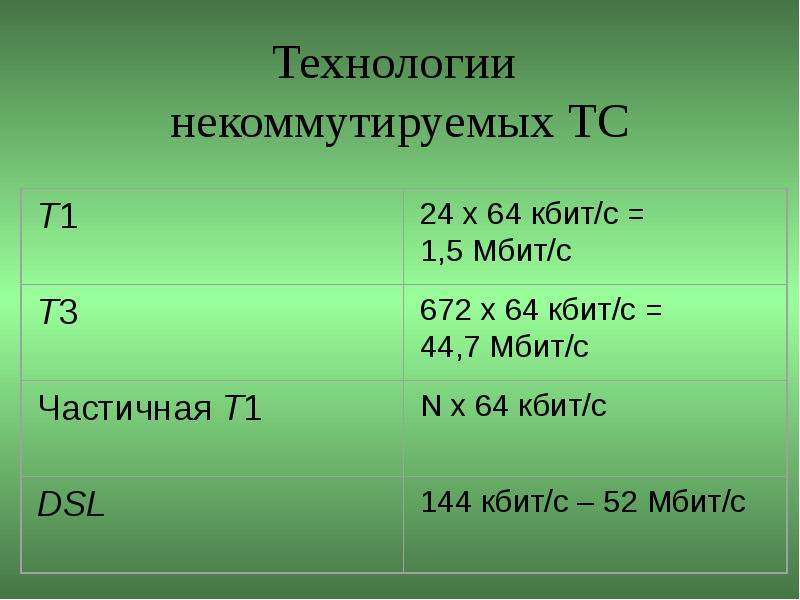

Слайд 20


Технологии некоммутируемых ТС
Описание слайда:
Технологии некоммутируемых ТС

Слайд 21


Арендуемые линии При частом использовании линии территориально-распределенной сети, возможно, разумнее отдать предпочтение арендуемой линии...
Описание слайда:
Арендуемые линии При частом использовании линии территориально-распределенной сети, возможно, разумнее отдать предпочтение арендуемой линии Арендуемая (выделенная)линия представляет аналоговый или цифровой сервис (цифровые лини дают меньше ошибок и обычно обеспечивают более высокую производительность по сравнению с аналоговыми)

Слайд 22


Территориальные системы, слайд №22
Описание слайда:

Слайд 23


SDN/SONET SONET Аппаратура международного стандарта и доработанного SONET стала совместной и может мультиплексировать входные потоки практически...
Описание слайда:
SDN/SONET SONET Аппаратура международного стандарта и доработанного SONET стала совместной и может мультиплексировать входные потоки практически любого стандарта-как американского, так и международного

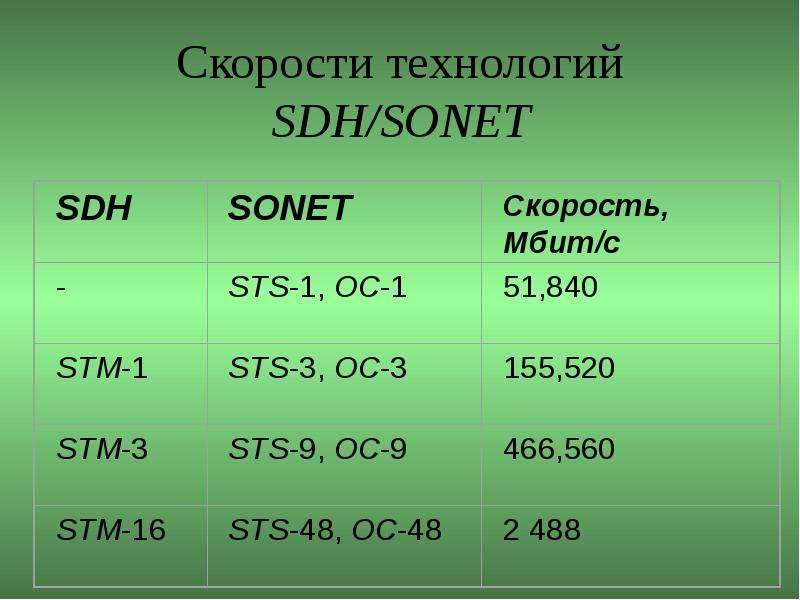

Слайд 24


Скорости технологий SDH/SONET
Описание слайда:
Скорости технологий SDH/SONET

Слайд 25

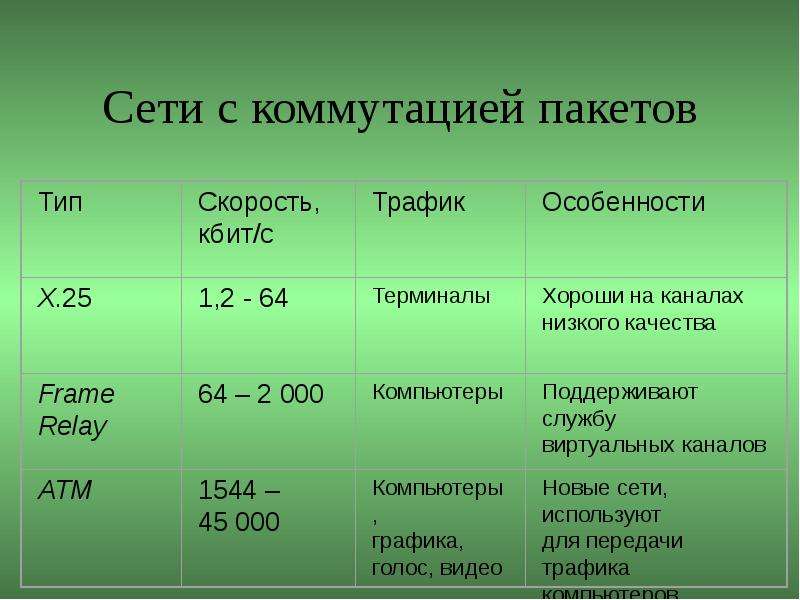

Сети с коммутацией пакетов
Описание слайда:
Сети с коммутацией пакетов

Слайд 26

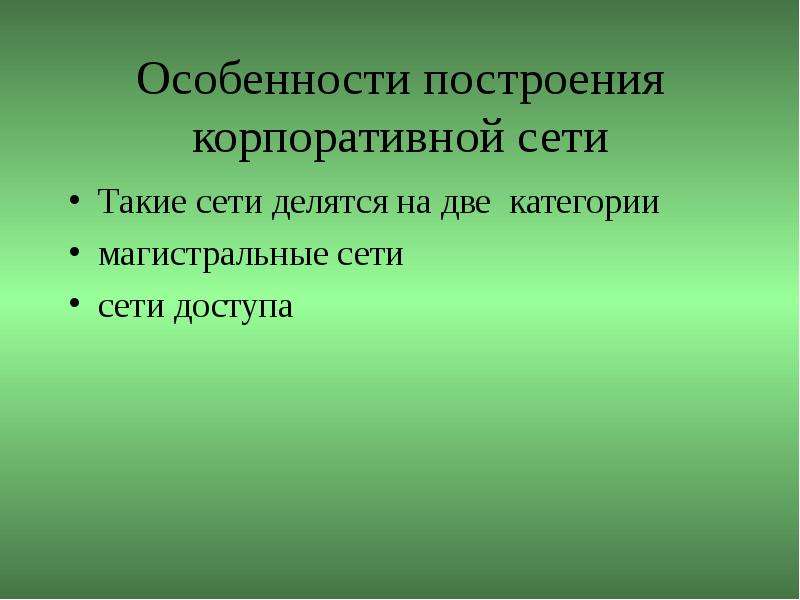

Особенности построения корпоративной сети Такие сети делятся на две категории магистральные сети сети доступа
Описание слайда:
Особенности построения корпоративной сети Такие сети делятся на две категории магистральные сети сети доступа

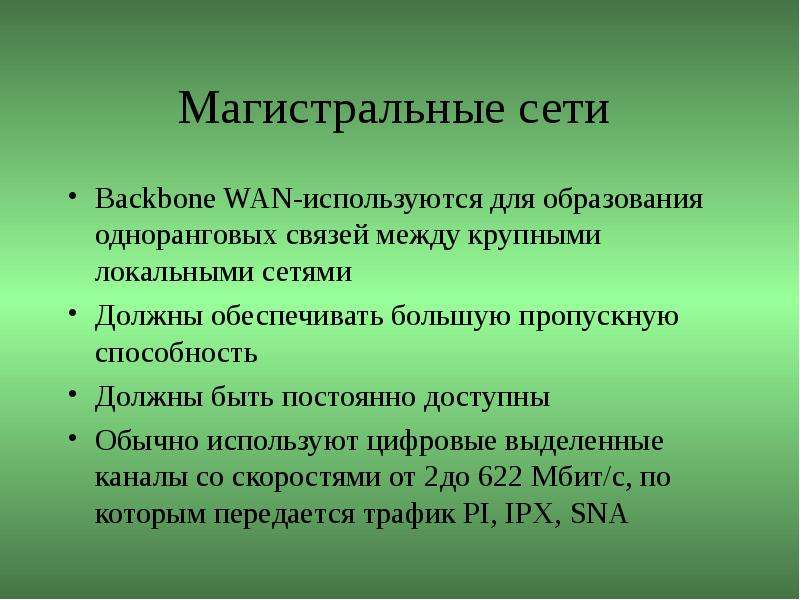

Слайд 27


Магистральные сети Backbone WAN-используются для образования одноранговых связей между крупными локальными сетями Должны обеспечивать большую...
Описание слайда:
Магистральные сети Backbone WAN-используются для образования одноранговых связей между крупными локальными сетями Должны обеспечивать большую пропускную способность Должны быть постоянно доступны Обычно используют цифровые выделенные каналы со скоростями от 2до 622 Мбит/с, по которым передается трафик PI, IPX, SNA

Слайд 28


Пример Internet представляет собой огромную общедоступную глобальную сеть, соединяющую пользователей всего мира с хранилищами данных, изображений и...
Описание слайда:
Пример Internet представляет собой огромную общедоступную глобальную сеть, соединяющую пользователей всего мира с хранилищами данных, изображений и звука Стремительно расширилась(примерно 200% в год), Internet играет все более важную роль в бизнесе

Слайд 29

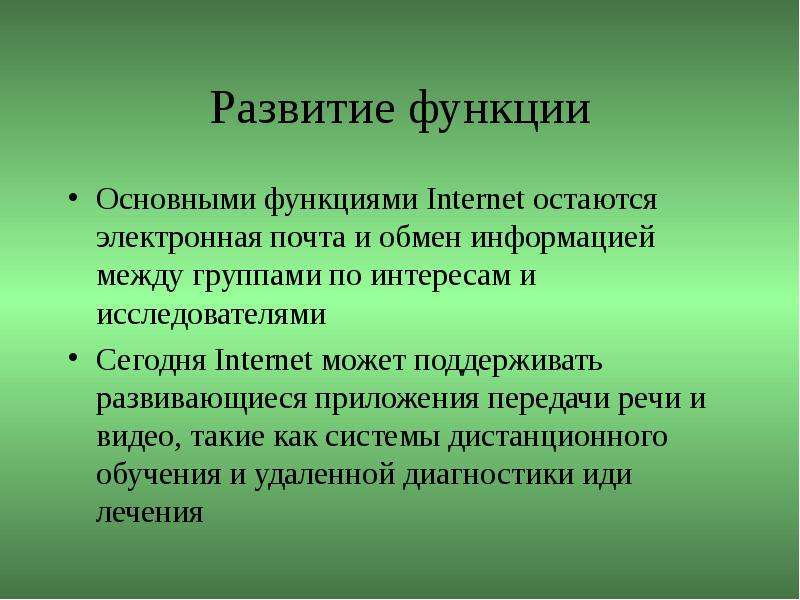

Развитие функции Основными функциями Internet остаются электронная почта и обмен информацией между группами по интересам и исследователями Сегодня...
Описание слайда:
Развитие функции Основными функциями Internet остаются электронная почта и обмен информацией между группами по интересам и исследователями Сегодня Internet может поддерживать развивающиеся приложения передачи речи и видео, такие как системы дистанционного обучения и удаленной диагностики иди лечения

Слайд 30

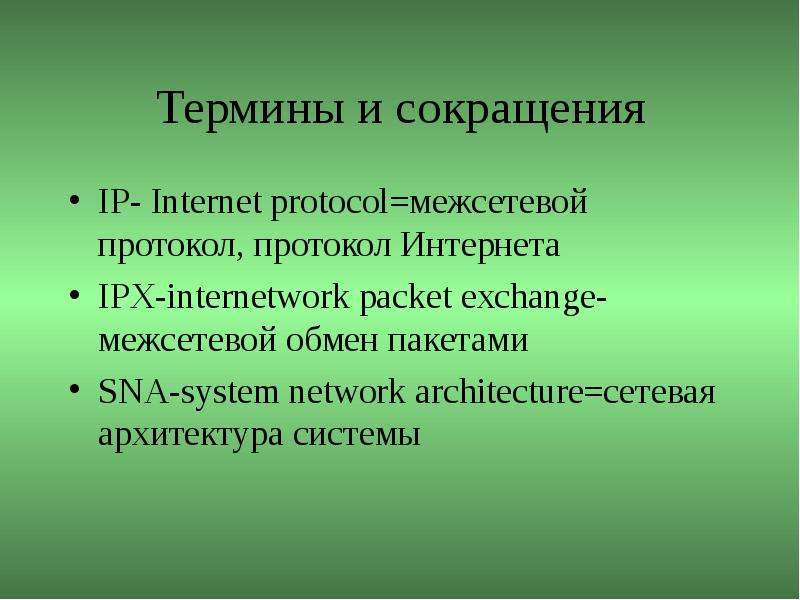

Термины и сокращения IP- Internet protocol=межсетевой протокол, протокол Интернета IPX-internetwork packet exchange- межсетевой обмен пакетами...
Описание слайда:
Термины и сокращения IP- Internet protocol=межсетевой протокол, протокол Интернета IPX-internetwork packet exchange- межсетевой обмен пакетами SNA-system network architecture=сетевая архитектура системы

Слайд 31


Характеристики удаленного доступа Использование глобальных каналов или глобальных сетей при взаимодействии Несимметричность взаимодействия
Описание слайда:
Характеристики удаленного доступа Использование глобальных каналов или глобальных сетей при взаимодействии Несимметричность взаимодействия

Слайд 32


Типы взаимодействующих систем удаленного доступа Схемы индивидуального доступа Терминал-компьютер Компьютер-компьютер компьютер-сеть сеть- сеть ROBO...
Описание слайда:
Типы взаимодействующих систем удаленного доступа Схемы индивидуального доступа Терминал-компьютер Компьютер-компьютер компьютер-сеть сеть- сеть ROBO SONO

Слайд 33

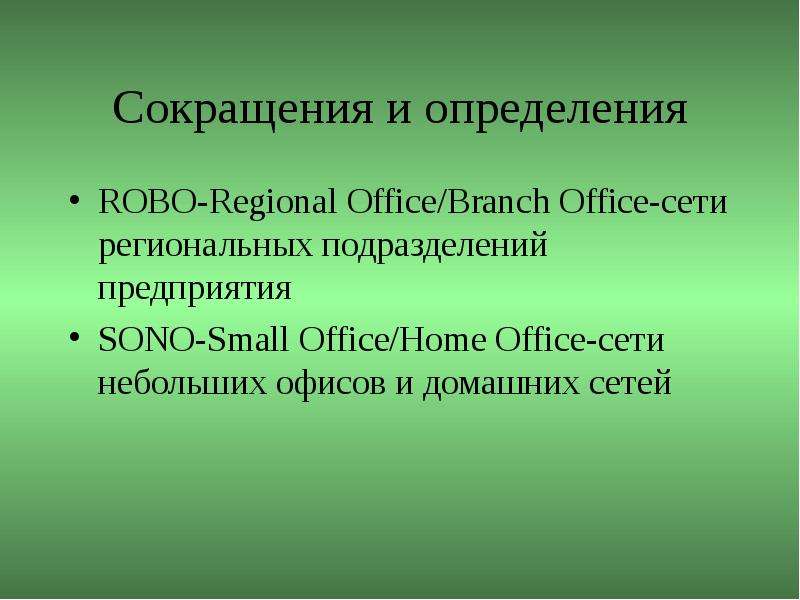

Сокращения и определения ROBO-Regional Office/Branch Office-сети региональных подразделений предприятия SONO-Small Office/Home Office-сети небольших...
Описание слайда:
Сокращения и определения ROBO-Regional Office/Branch Office-сети региональных подразделений предприятия SONO-Small Office/Home Office-сети небольших офисов и домашних сетей

Слайд 34


Территориальные системы, слайд №34
Описание слайда:

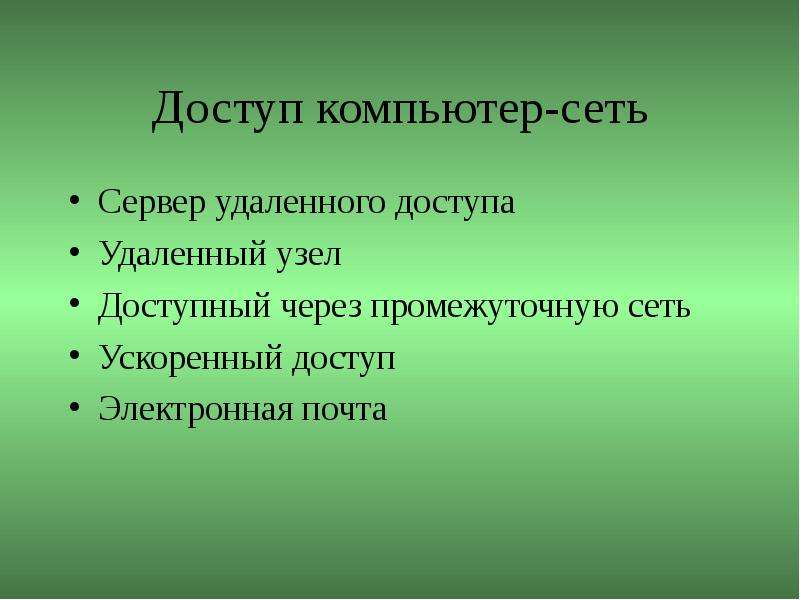

Слайд 35


Доступ компьютер-сеть Сервер удаленного доступа Удаленный узел Доступный через промежуточную сеть Ускоренный доступ Электронная почта
Описание слайда:
Доступ компьютер-сеть Сервер удаленного доступа Удаленный узел Доступный через промежуточную сеть Ускоренный доступ Электронная почта

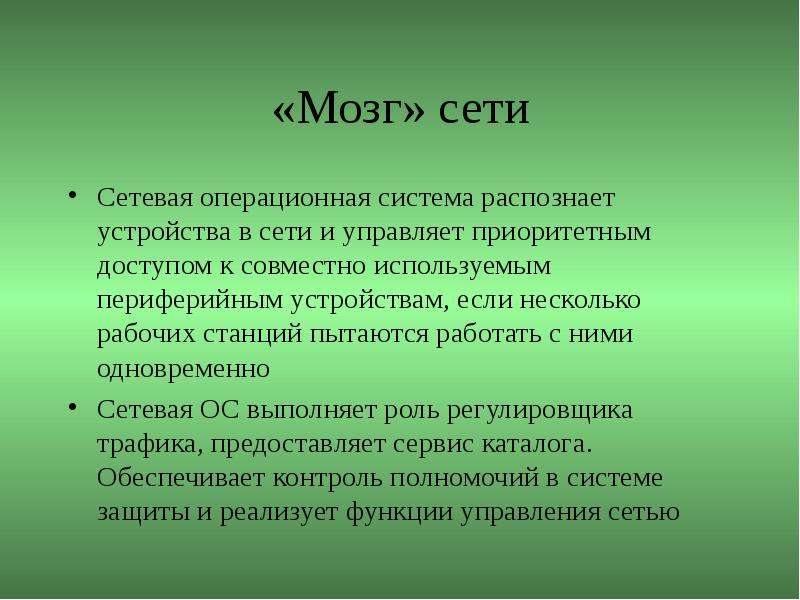

Слайд 36


«Мозг» сети Сетевая операционная система распознает устройства в сети и управляет приоритетным доступом к совместно используемым периферийным...
Описание слайда:
«Мозг» сети Сетевая операционная система распознает устройства в сети и управляет приоритетным доступом к совместно используемым периферийным устройствам, если несколько рабочих станций пытаются работать с ними одновременно Сетевая ОС выполняет роль регулировщика трафика, предоставляет сервис каталога. Обеспечивает контроль полномочий в системе защиты и реализует функции управления сетью

Слайд 37


Протоколы TCP/IP Основные понятия и определения
Описание слайда:
Протоколы TCP/IP Основные понятия и определения

Слайд 38

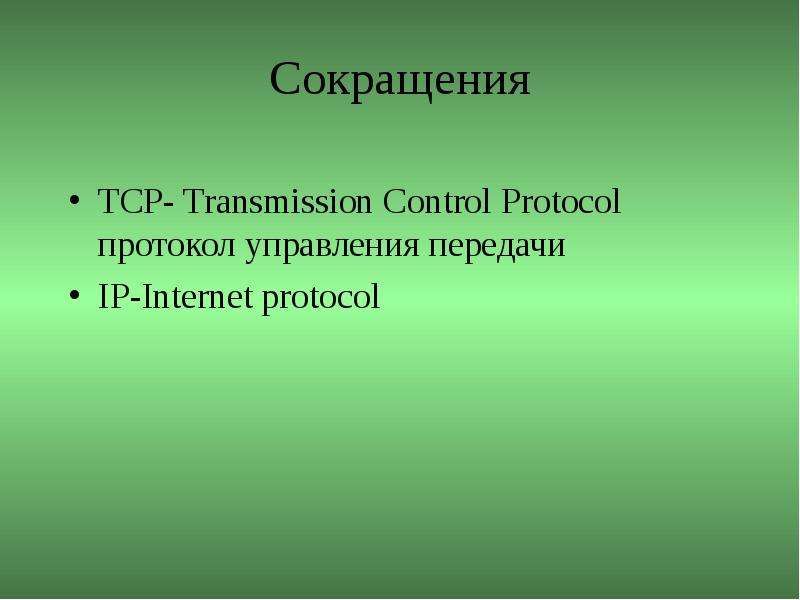

Сокращения TCP- Transmission Control Protocol протокол управления передачи IP-Internet protocol
Описание слайда:
Сокращения TCP- Transmission Control Protocol протокол управления передачи IP-Internet protocol

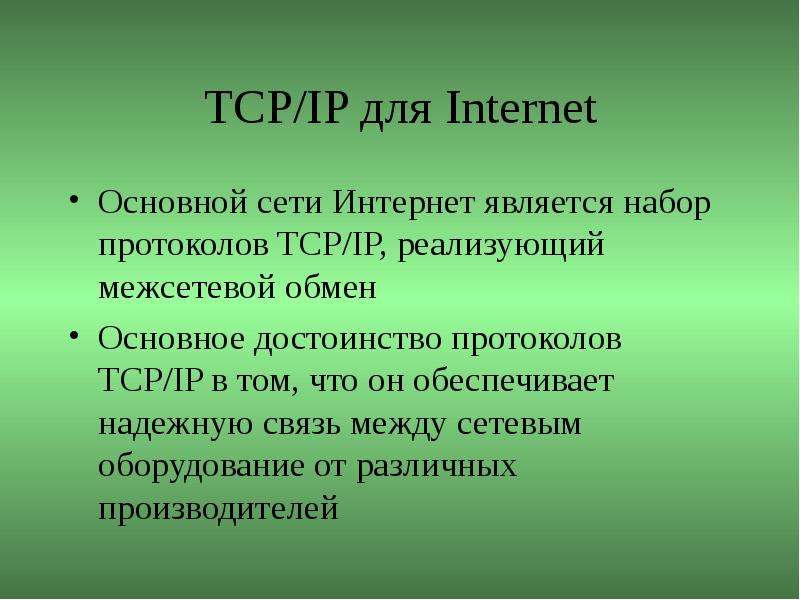

Слайд 39


TCP/IP для Internet Основной сети Интернет является набор протоколов TCP/IP, реализующий межсетевой обмен Основное достоинство протоколов TCP/IP в...
Описание слайда:
TCP/IP для Internet Основной сети Интернет является набор протоколов TCP/IP, реализующий межсетевой обмен Основное достоинство протоколов TCP/IP в том, что он обеспечивает надежную связь между сетевым оборудование от различных производителей

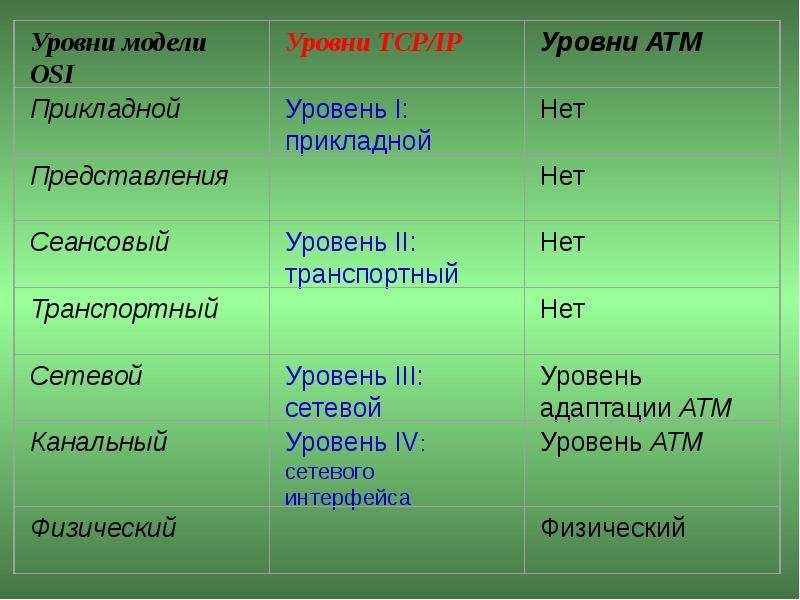

Слайд 40


Территориальные системы, слайд №40
Описание слайда:

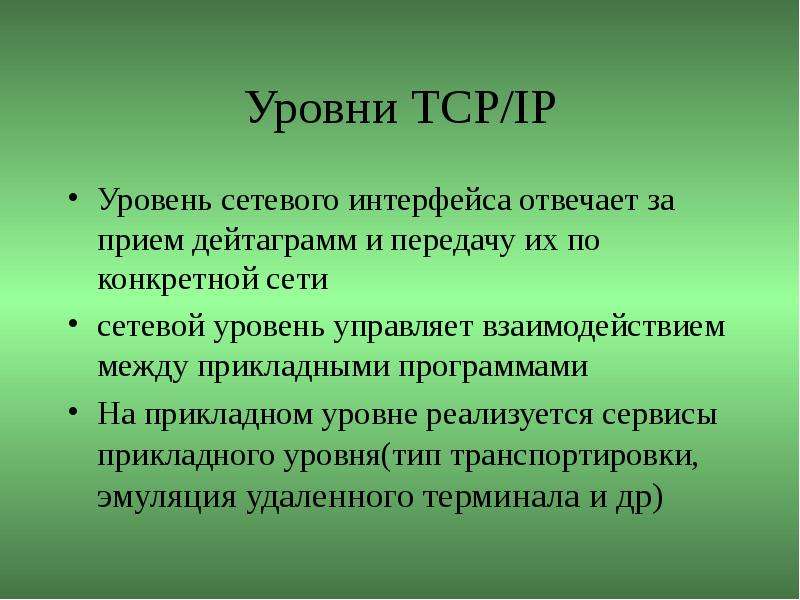

Слайд 41


Уровни TCP/IP Уровень сетевого интерфейса отвечает за прием дейтаграмм и передачу их по конкретной сети сетевой уровень управляет взаимодействием...
Описание слайда:
Уровни TCP/IP Уровень сетевого интерфейса отвечает за прием дейтаграмм и передачу их по конкретной сети сетевой уровень управляет взаимодействием между прикладными программами На прикладном уровне реализуется сервисы прикладного уровня(тип транспортировки, эмуляция удаленного терминала и др)

Слайд 42

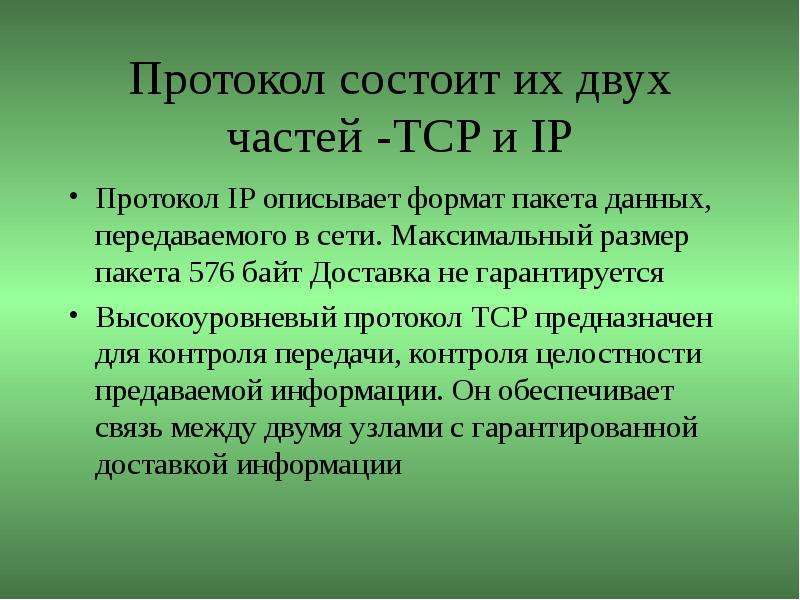

Протокол состоит их двух частей -TCP и IP Протокол IP описывает формат пакета данных, передаваемого в сети. Максимальный размер пакета 576 байт...
Описание слайда:
Протокол состоит их двух частей -TCP и IP Протокол IP описывает формат пакета данных, передаваемого в сети. Максимальный размер пакета 576 байт Доставка не гарантируется Высокоуровневый протокол TCP предназначен для контроля передачи, контроля целостности предаваемой информации. Он обеспечивает связь между двумя узлами с гарантированной доставкой информации

Слайд 43

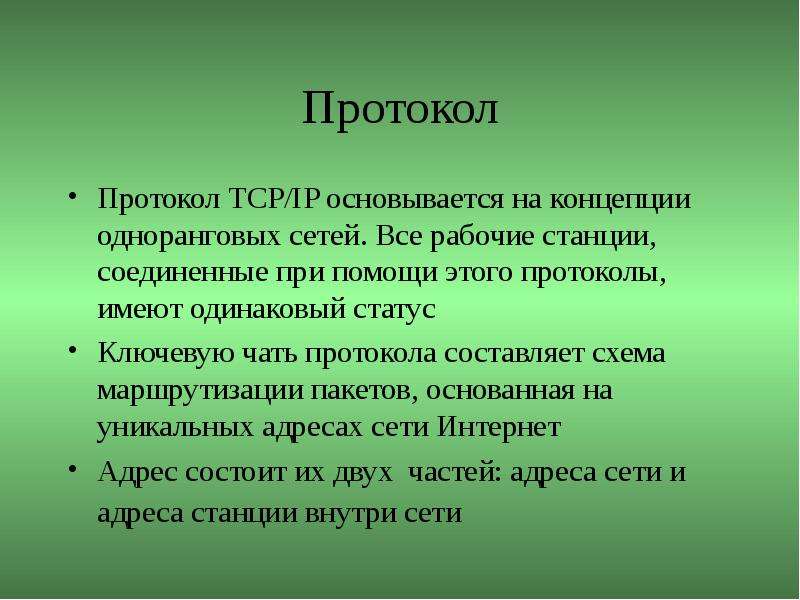

Протокол Протокол TCP/IP основывается на концепции одноранговых сетей. Все рабочие станции, соединенные при помощи этого протоколы, имеют одинаковый...
Описание слайда:
Протокол Протокол TCP/IP основывается на концепции одноранговых сетей. Все рабочие станции, соединенные при помощи этого протоколы, имеют одинаковый статус Ключевую чать протокола составляет схема маршрутизации пакетов, основанная на уникальных адресах сети Интернет Адрес состоит их двух частей: адреса сети и адреса станции внутри сети

Слайд 44


Территориальные системы, слайд №44
Описание слайда:

Слайд 45


Адресация Каждому устройству в сети присваивается уникальный 32-х разрядный адрес, который называют IP-адресом Компьютеры или другие сетевые...
Описание слайда:
Адресация Каждому устройству в сети присваивается уникальный 32-х разрядный адрес, который называют IP-адресом Компьютеры или другие сетевые устройства имеют несколько IP-адресов-по одному каждый сетевой интерфейс

Слайд 46

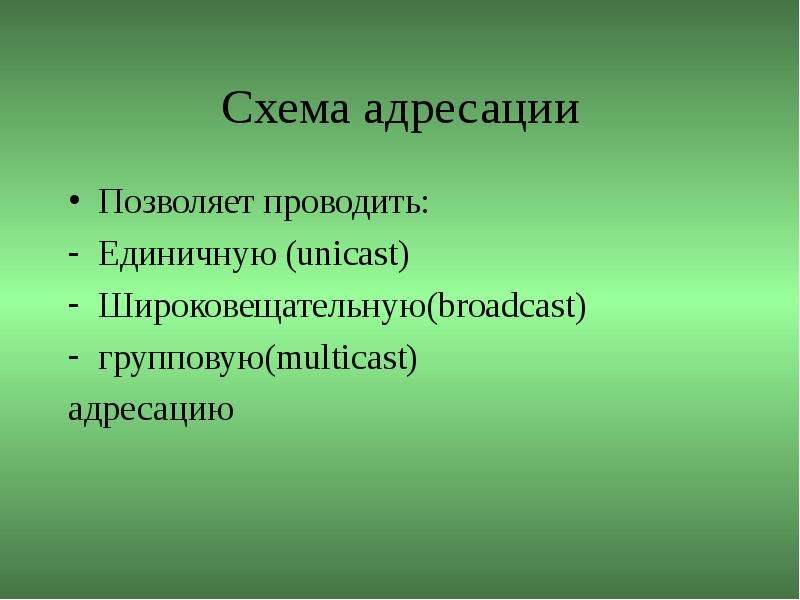

Схема адресации Позволяет проводить: Единичную (unicast) Широковещательную(broadcast) групповую(multicast) адресацию
Описание слайда:
Схема адресации Позволяет проводить: Единичную (unicast) Широковещательную(broadcast) групповую(multicast) адресацию

Слайд 47


Различия Широковещательная адресация позволяет обращаться ко всем устройствам в сети Групповая адресация используется для отправки сообщений...
Описание слайда:
Различия Широковещательная адресация позволяет обращаться ко всем устройствам в сети Групповая адресация используется для отправки сообщений определенным адресатам, группам адресатов

Слайд 48


Схема связи «компьютер-телефон»
Описание слайда:
Схема связи «компьютер-телефон»

Слайд 49

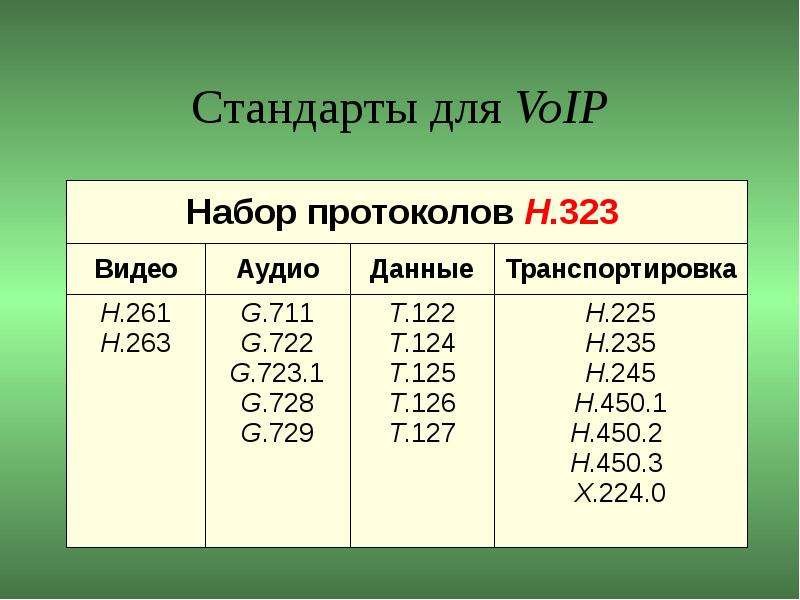

Стандарты для VoIP
Описание слайда:
Стандарты для VoIP

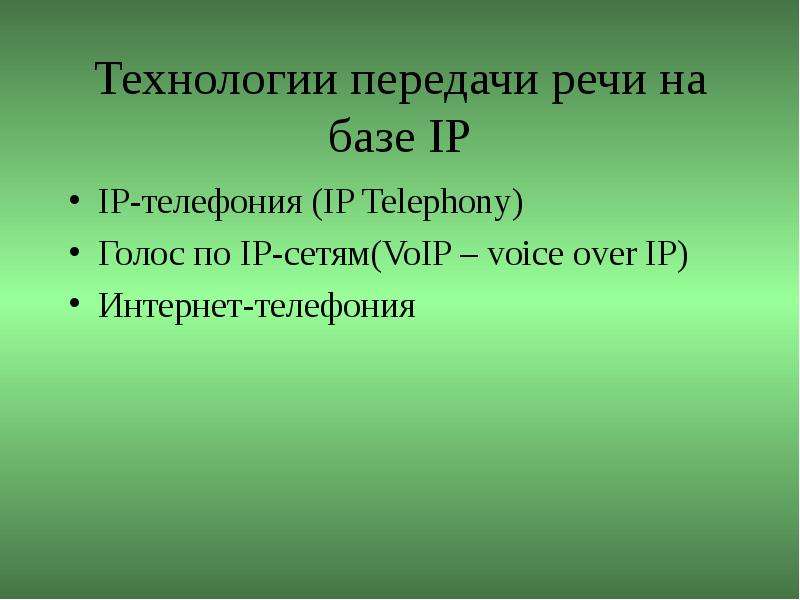

Слайд 50


Технологии передачи речи на базе IP IP-телефония (IP Telephony) Голос по IP-сетям(VoIP – voice over IP) Интернет-телефония
Описание слайда:
Технологии передачи речи на базе IP IP-телефония (IP Telephony) Голос по IP-сетям(VoIP – voice over IP) Интернет-телефония

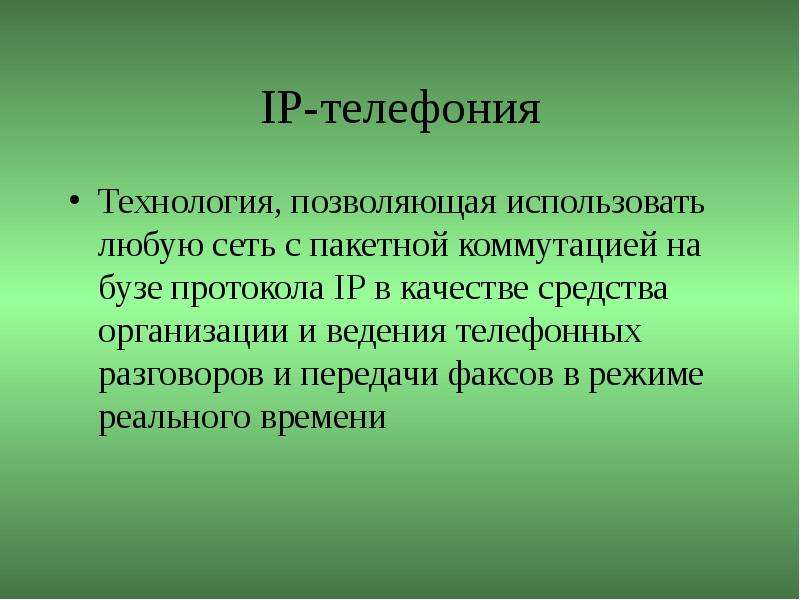

Слайд 51


IP-телефония Технология, позволяющая использовать любую сеть с пакетной коммутацией на бузе протокола IP в качестве средства организации и ведения...
Описание слайда:
IP-телефония Технология, позволяющая использовать любую сеть с пакетной коммутацией на бузе протокола IP в качестве средства организации и ведения телефонных разговоров и передачи факсов в режиме реального времени

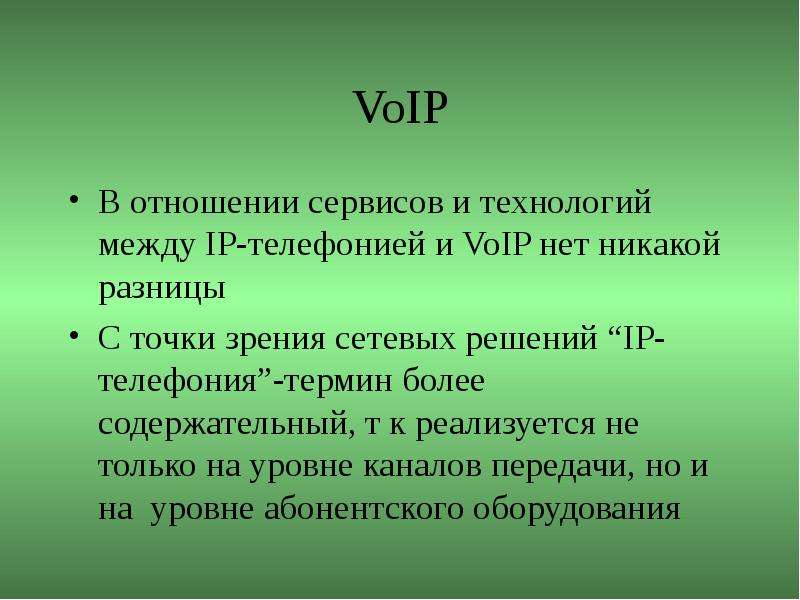

Слайд 52


VoIP В отношении сервисов и технологий между IP-телефонией и VoIP нет никакой разницы С точки зрения сетевых решений “IP-телефония”-термин более...
Описание слайда:
VoIP В отношении сервисов и технологий между IP-телефонией и VoIP нет никакой разницы С точки зрения сетевых решений “IP-телефония”-термин более содержательный, т к реализуется не только на уровне каналов передачи, но и на уровне абонентского оборудования

Слайд 53

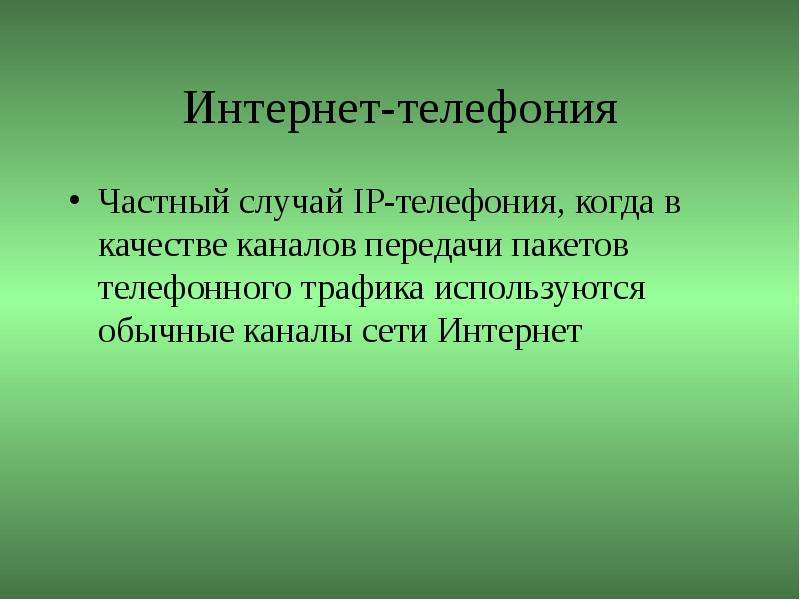

Интернет-телефония Частный случай IP-телефония, когда в качестве каналов передачи пакетов телефонного трафика используются обычные каналы сети...
Описание слайда:
Интернет-телефония Частный случай IP-телефония, когда в качестве каналов передачи пакетов телефонного трафика используются обычные каналы сети Интернет

Слайд 54


Процесс передачи голоса по IP-сети На первом этапе осушествляется оцифровка голоса Затем оцифрованные данные анализируются и обрабатываются с целью...
Описание слайда:
Процесс передачи голоса по IP-сети На первом этапе осушествляется оцифровка голоса Затем оцифрованные данные анализируются и обрабатываются с целью уменьшения физического объема данных, передаваемых получателю Происходит подавление ненужных пауз и фонового шума, а также компрессирование

Слайд 55


Второй этап Полученная последовательность данных разбивается на пакеты и к ней добавляется протокольная информация-адрес получателя, порядковый номер...
Описание слайда:
Второй этап Полученная последовательность данных разбивается на пакеты и к ней добавляется протокольная информация-адрес получателя, порядковый номер пакета и дополнительные данные для коррекции ошибок при этом происходит временное накопление необходимого количества данных для образования пакета

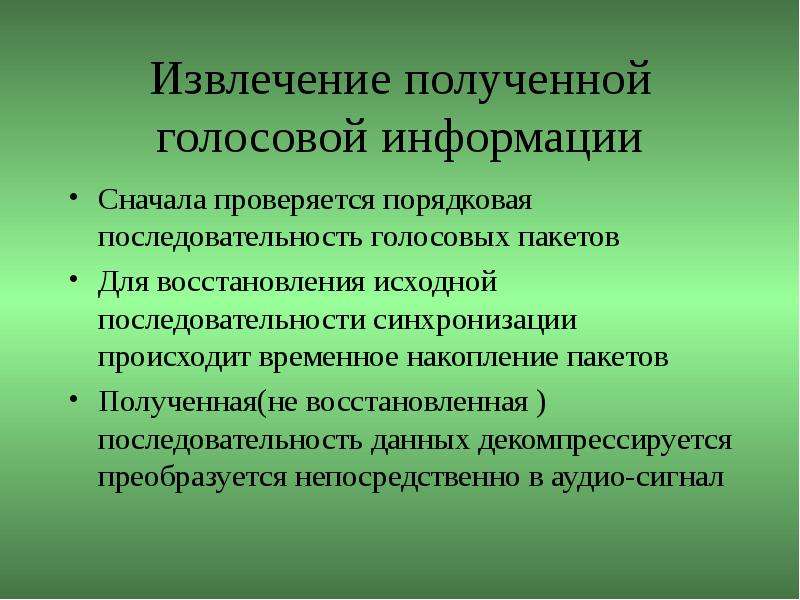

Слайд 56


Извлечение полученной голосовой информации Сначала проверяется порядковая последовательность голосовых пакетов Для восстановления исходной...
Описание слайда:
Извлечение полученной голосовой информации Сначала проверяется порядковая последовательность голосовых пакетов Для восстановления исходной последовательности синхронизации происходит временное накопление пакетов Полученная(не восстановленная )последовательность данных декомпрессируется преобразуется непосредственно в аудио-сигнал

Слайд 57


Возможные потери Поскольку некоторые пакеты могут быть потеряны про доставке, приемный терминал обычно запрашивает повторную передачу ошибочных или...
Описание слайда:
Возможные потери Поскольку некоторые пакеты могут быть потеряны про доставке, приемный терминал обычно запрашивает повторную передачу ошибочных или потерянных данных Так как передача голоса очень критична времени доставки, включается алгоритм аппроксимации, позволяющий приблизительно восстановить потерянные пакеты, либо заполняются случайным образом

Слайд 58

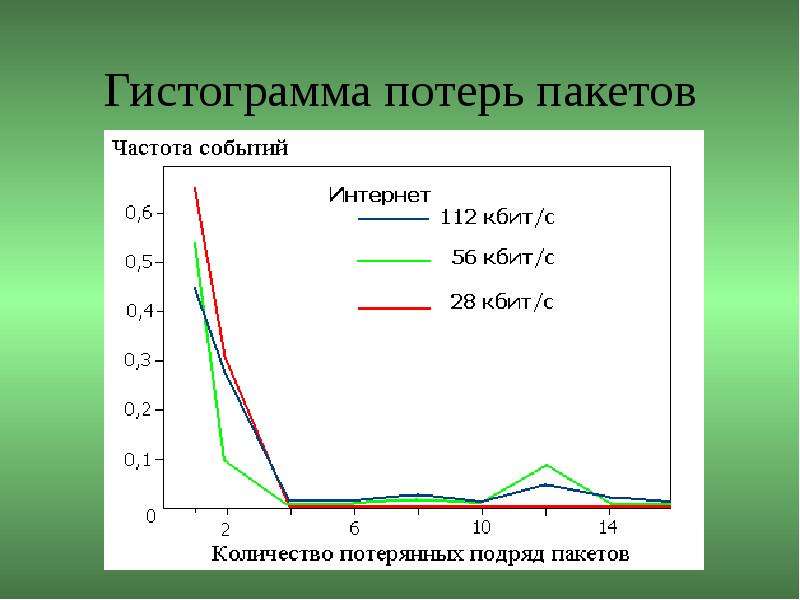

Гистограмма потерь пакетов
Описание слайда:
Гистограмма потерь пакетов

Слайд 59


Проблемы Основным сдерживающим фактором на пути широкого внедрения IP-телефонии является отсутствие в протоколе IP механизма обеспечения...
Описание слайда:
Проблемы Основным сдерживающим фактором на пути широкого внедрения IP-телефонии является отсутствие в протоколе IP механизма обеспечения гарантированного качества услуг, что делает его пока не самым надежным транспортом для передачи голосового трафика Случаются: провала в в разговоре, «рваный» голос

Слайд 60

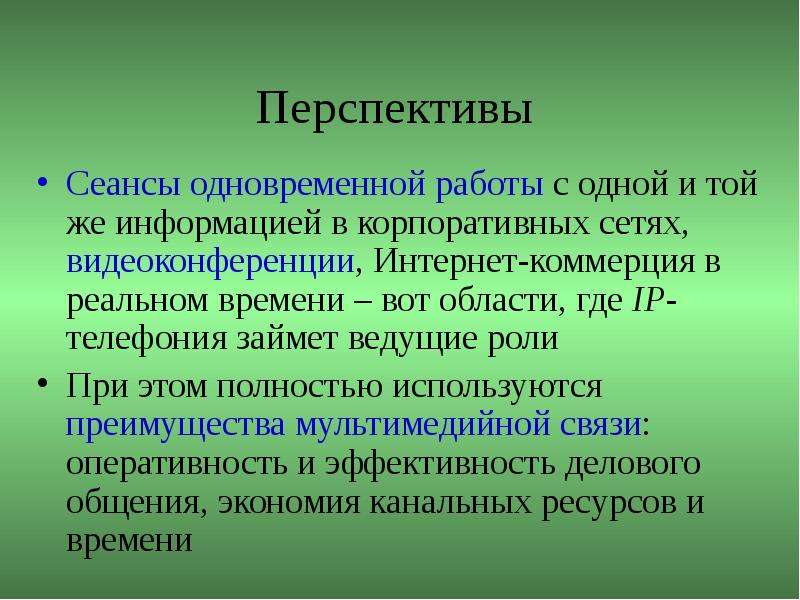

Перспективы Сеансы одновременной работы с одной и той же информацией в корпоративных сетях, видеоконференции, Интернет-коммерция в реальном времени –...
Описание слайда:
Перспективы Сеансы одновременной работы с одной и той же информацией в корпоративных сетях, видеоконференции, Интернет-коммерция в реальном времени – вот области, где IP-телефония займет ведущие роли При этом полностью используются преимущества мультимедийной связи: оперативность и эффективность делового общения, экономия канальных ресурсов и времени
