Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Технические средства наноэлектроники. Эпитаксиальные методы получения наноструктур. Доклад-сообщение содержит 76 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Наноэлектроника

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

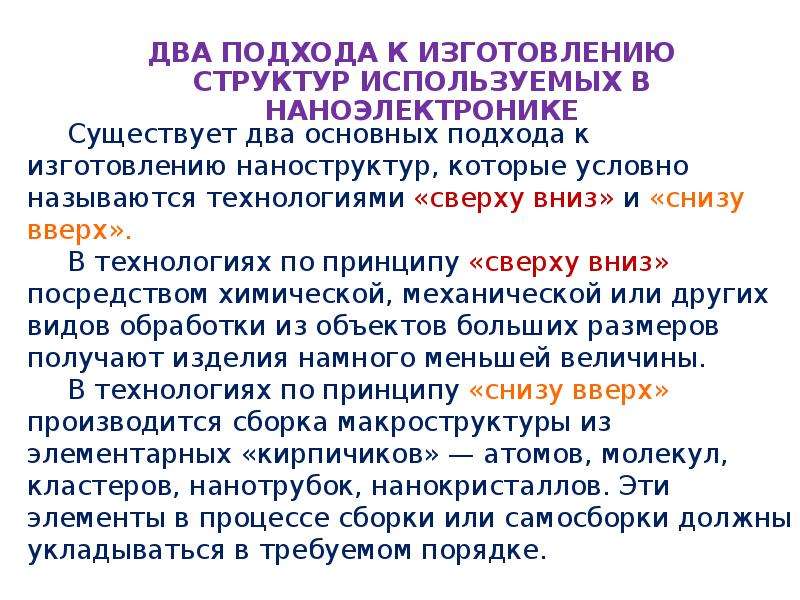

Слайд 4

Описание слайда:

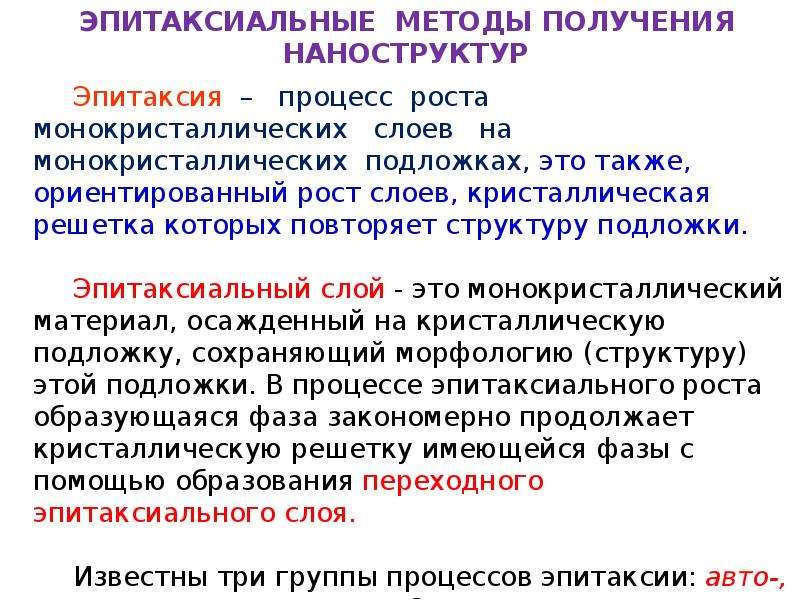

Слайд 5

Описание слайда:

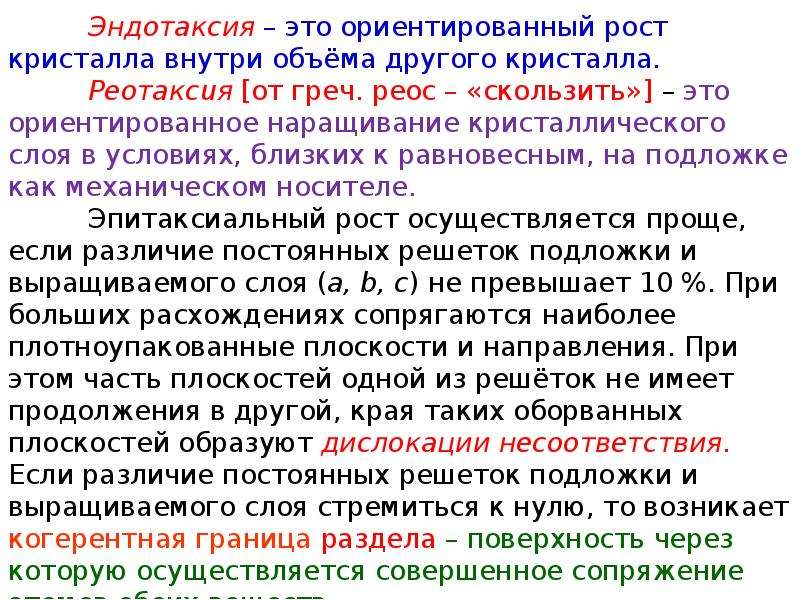

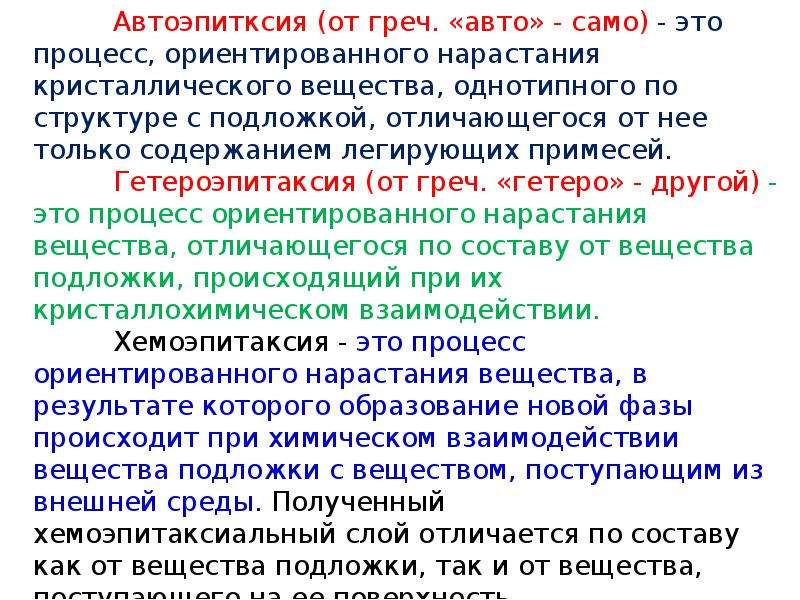

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

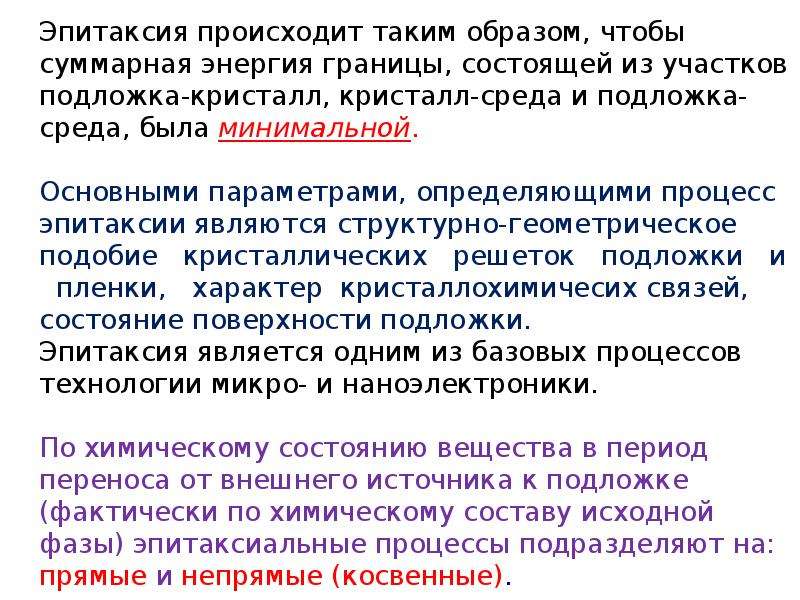

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

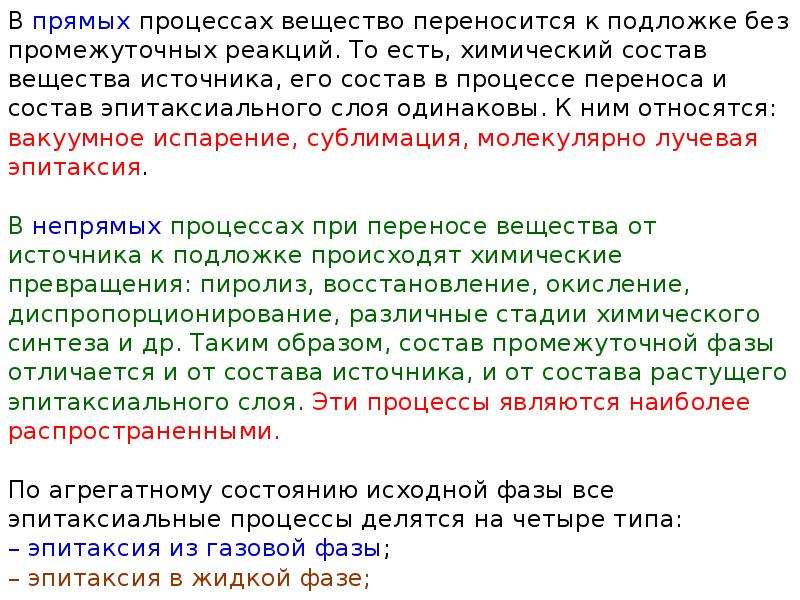

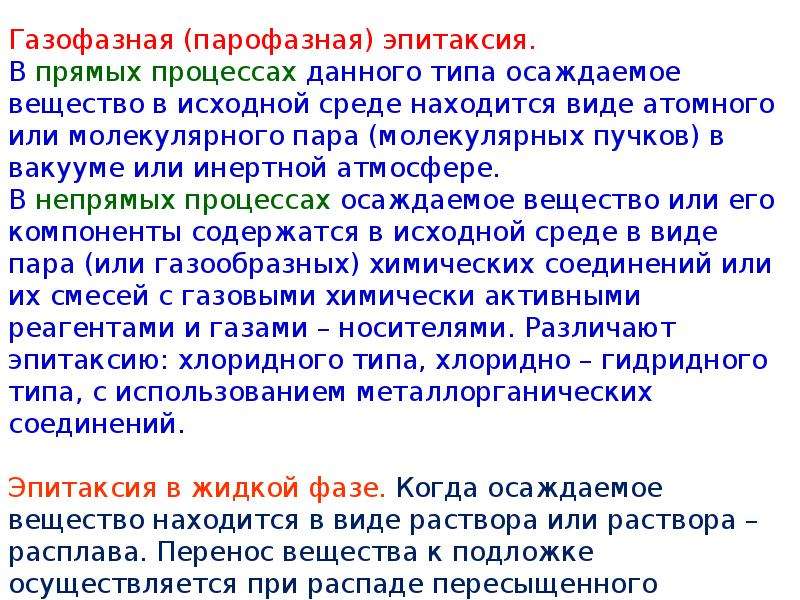

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

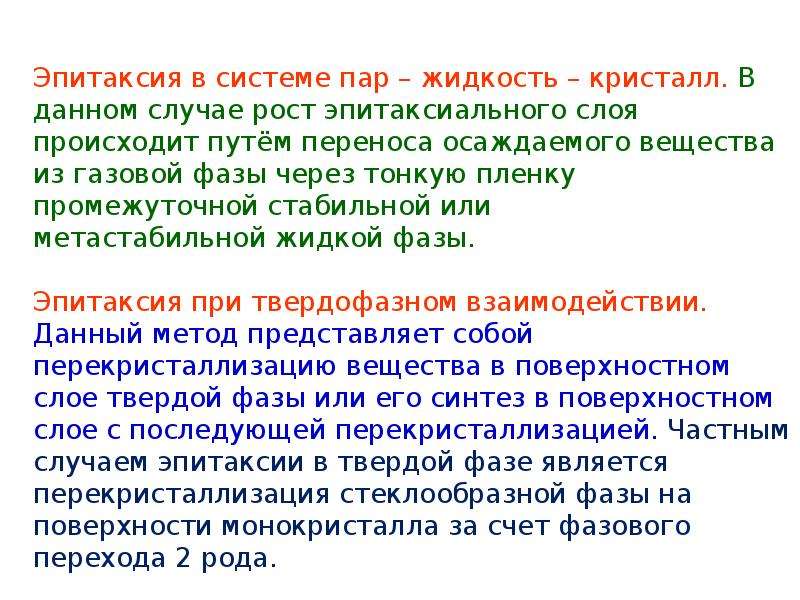

Слайд 12

Описание слайда:

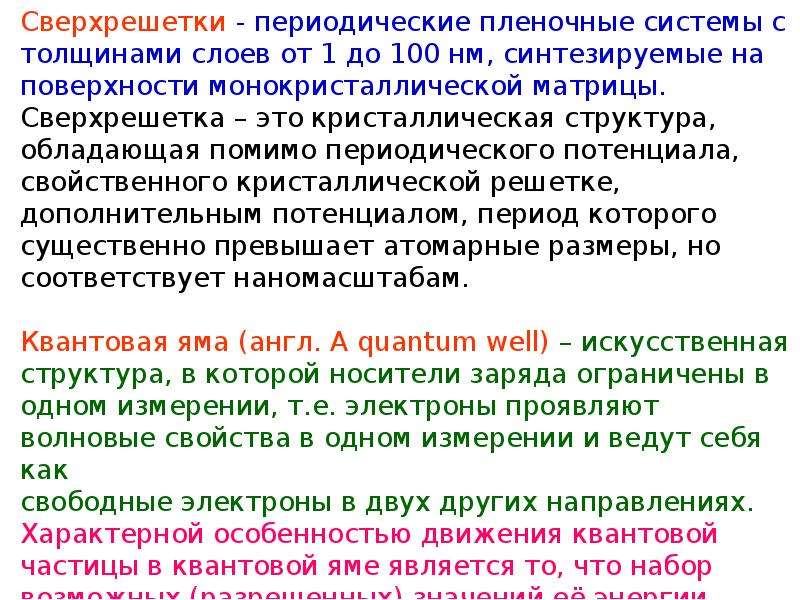

Слайд 13

Описание слайда:

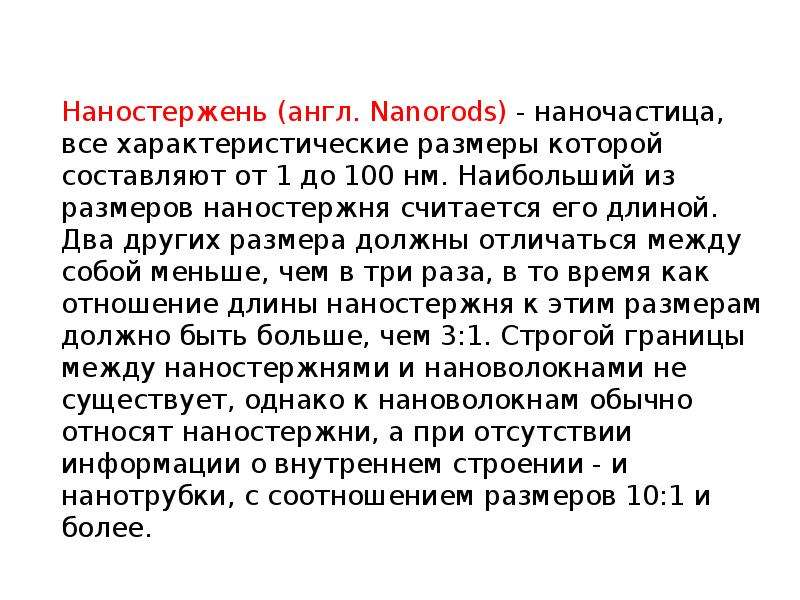

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

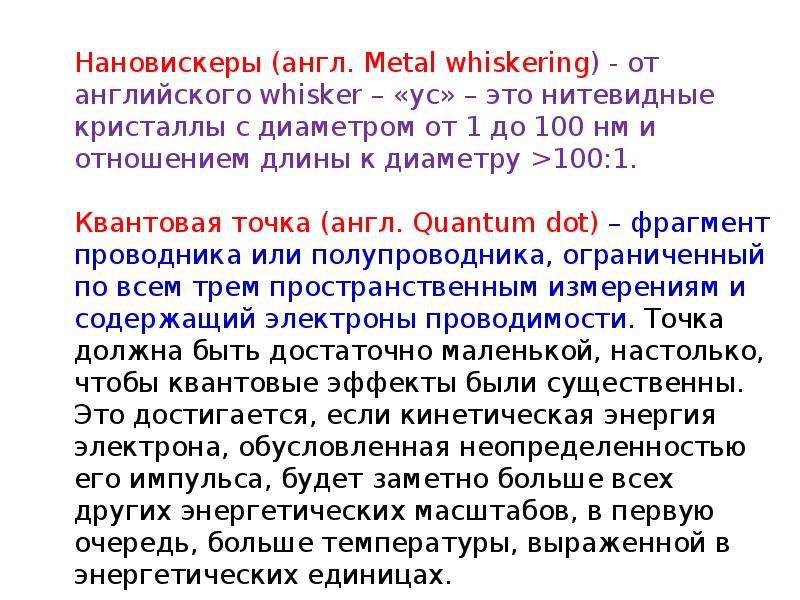

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

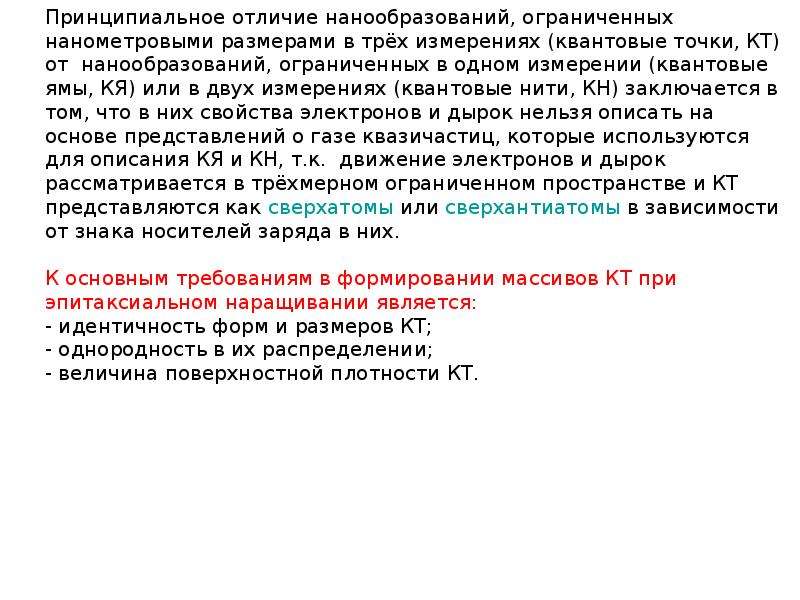

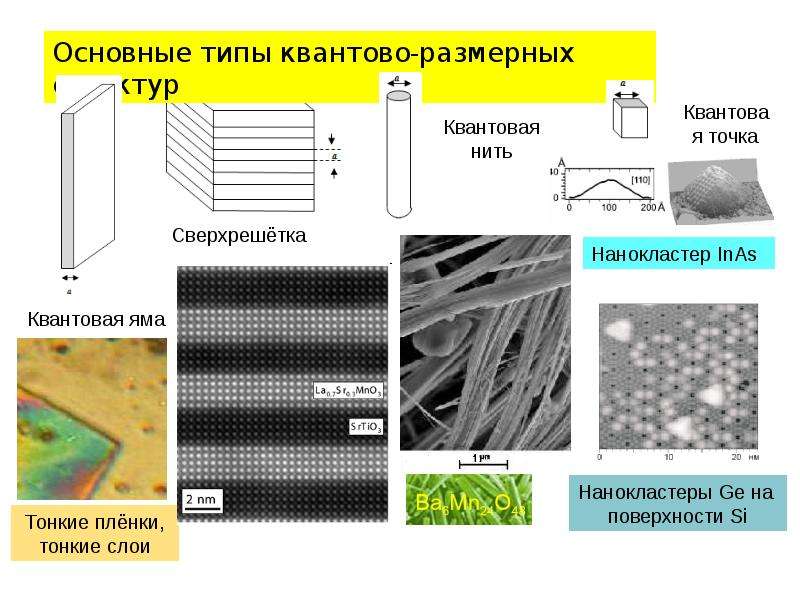

Принципиальное отличие нанообразований, ограниченных нанометровыми размерами в трёх измерениях (квантовые точки, КТ) от нанообразований, ограниченных в одном измерении (квантовые ямы, КЯ) или в двух измерениях (квантовые нити, КН) заключается в том, что в них свойства электронов и дырок нельзя описать на основе представлений о газе квазичастиц, которые используются для описания КЯ и КН, т.к. движение электронов и дырок рассматривается в трёхмерном ограниченном пространстве и КТ представляются как сверхатомы или сверхантиатомы в зависимости от знака носителей заряда в них. Принципиальное отличие нанообразований, ограниченных нанометровыми размерами в трёх измерениях (квантовые точки, КТ) от нанообразований, ограниченных в одном измерении (квантовые ямы, КЯ) или в двух измерениях (квантовые нити, КН) заключается в том, что в них свойства электронов и дырок нельзя описать на основе представлений о газе квазичастиц, которые используются для описания КЯ и КН, т.к. движение электронов и дырок рассматривается в трёхмерном ограниченном пространстве и КТ представляются как сверхатомы или сверхантиатомы в зависимости от знака носителей заряда в них. К основным требованиям в формировании массивов КТ при эпитаксиальном наращивании является: - идентичность форм и размеров КТ; - однородность в их распределении; - величина поверхностной плотности КТ.

Слайд 18

Описание слайда:

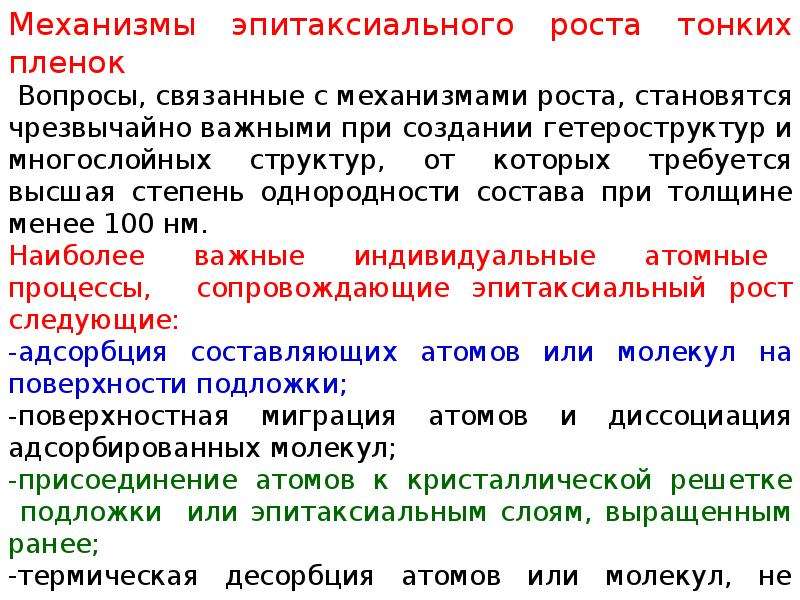

Слайд 19

Описание слайда:

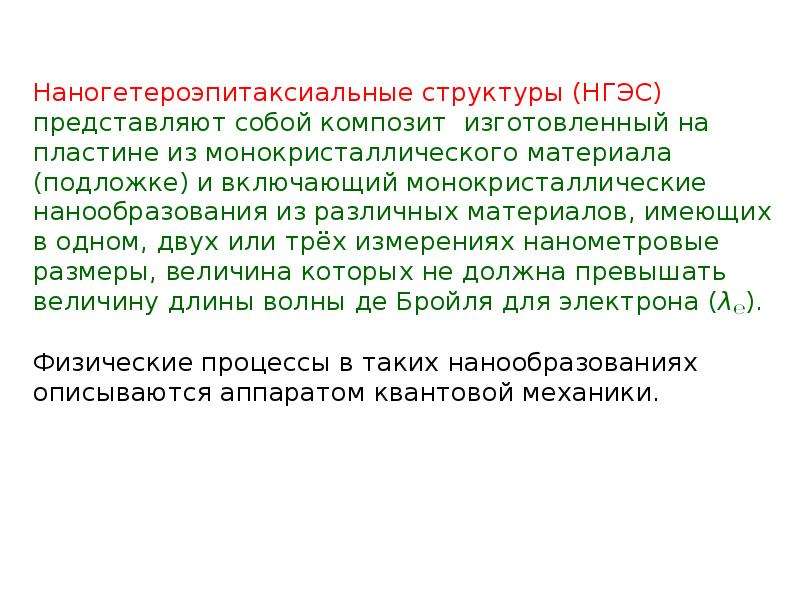

Наногетероэпитаксиальные структуры (НГЭС) представляют собой композит изготовленный на пластине из монокристаллического материала (подложке) и включающий монокристаллические нанообразования из различных материалов, имеющих в одном, двух или трёх измерениях нанометровые размеры, величина которых не должна превышать величину длины волны де Бройля для электрона (λ℮). Наногетероэпитаксиальные структуры (НГЭС) представляют собой композит изготовленный на пластине из монокристаллического материала (подложке) и включающий монокристаллические нанообразования из различных материалов, имеющих в одном, двух или трёх измерениях нанометровые размеры, величина которых не должна превышать величину длины волны де Бройля для электрона (λ℮). Физические процессы в таких нанообразованиях описываются аппаратом квантовой механики.

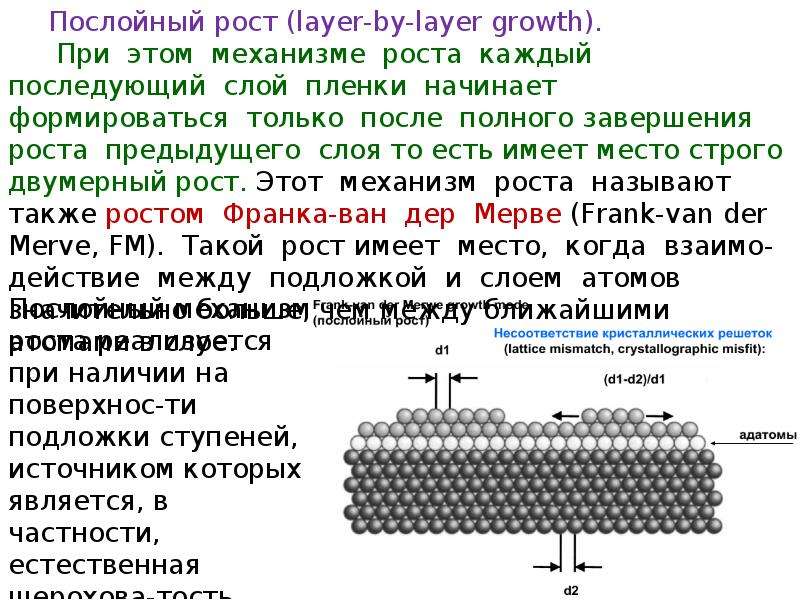

Слайд 20

Описание слайда:

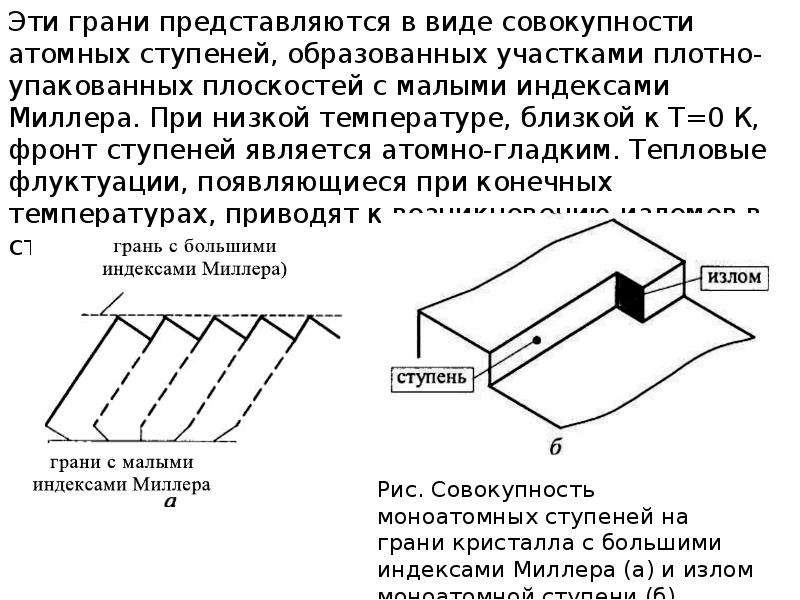

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

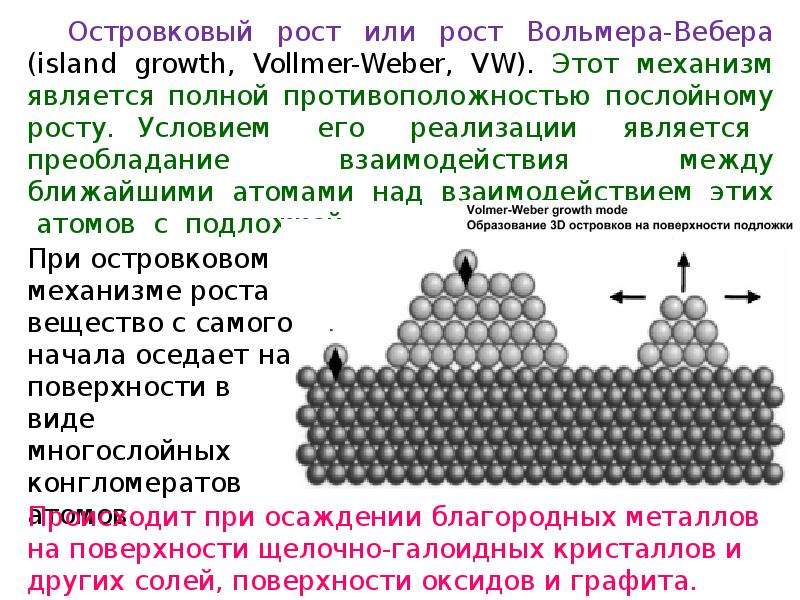

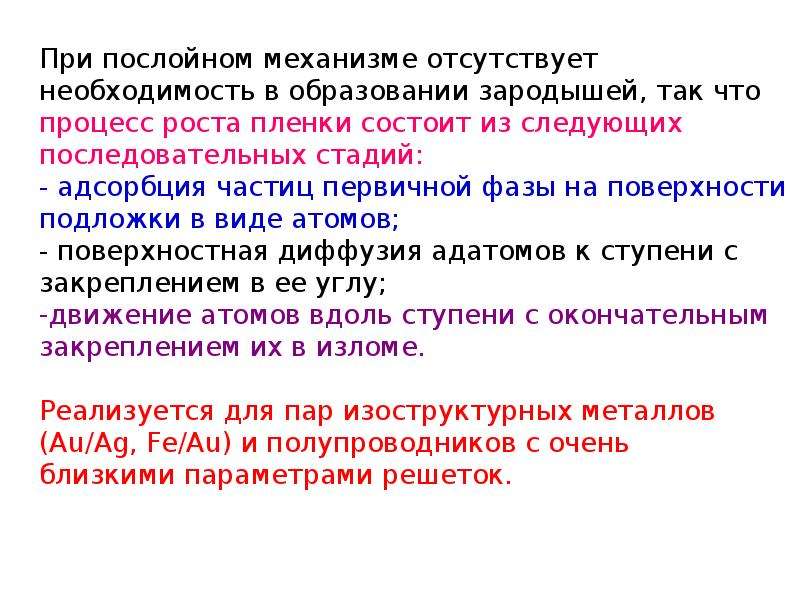

Слайд 23

Описание слайда:

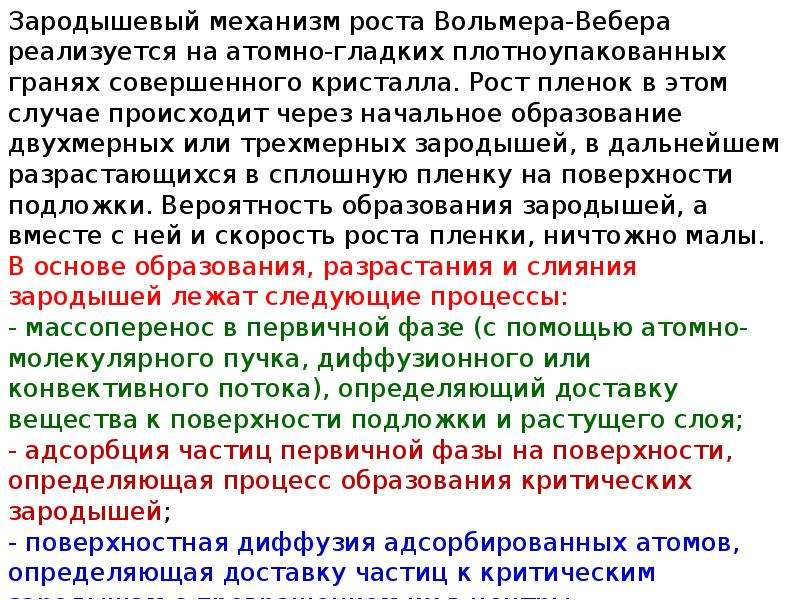

Слайд 24

Описание слайда:

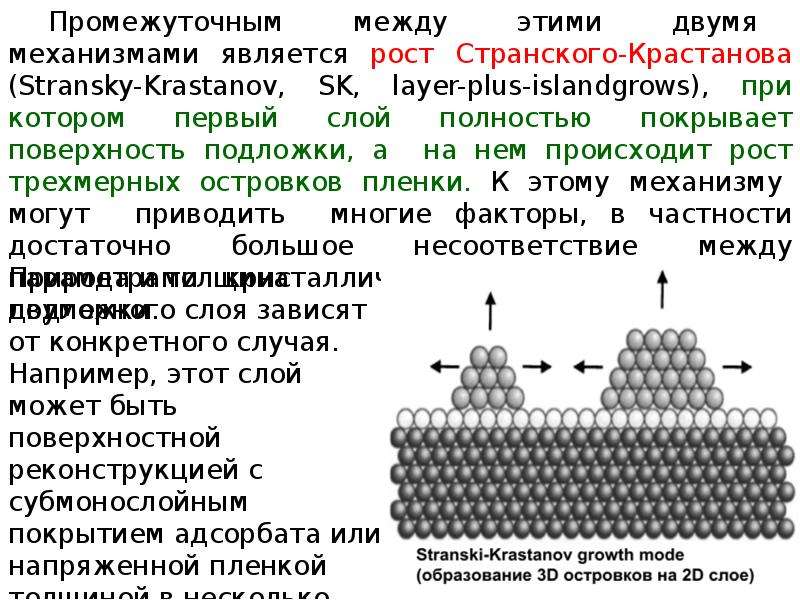

Слайд 25

Описание слайда:

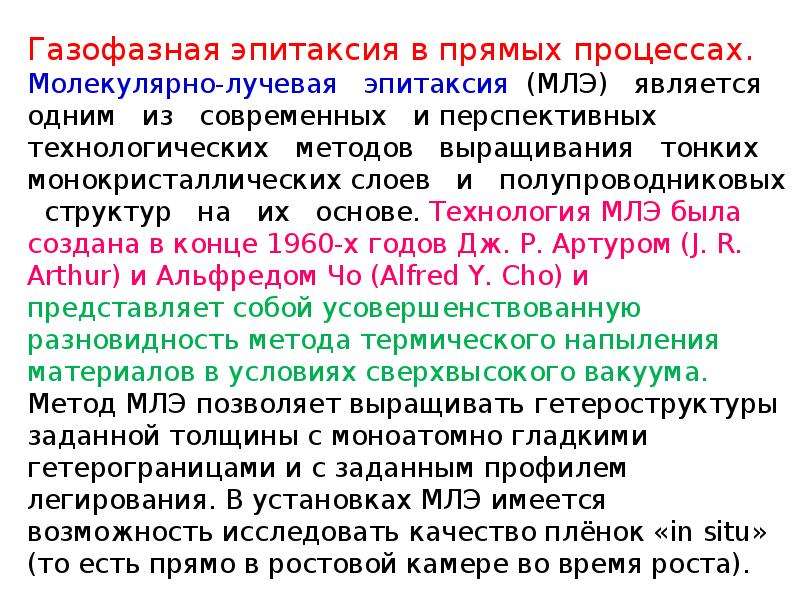

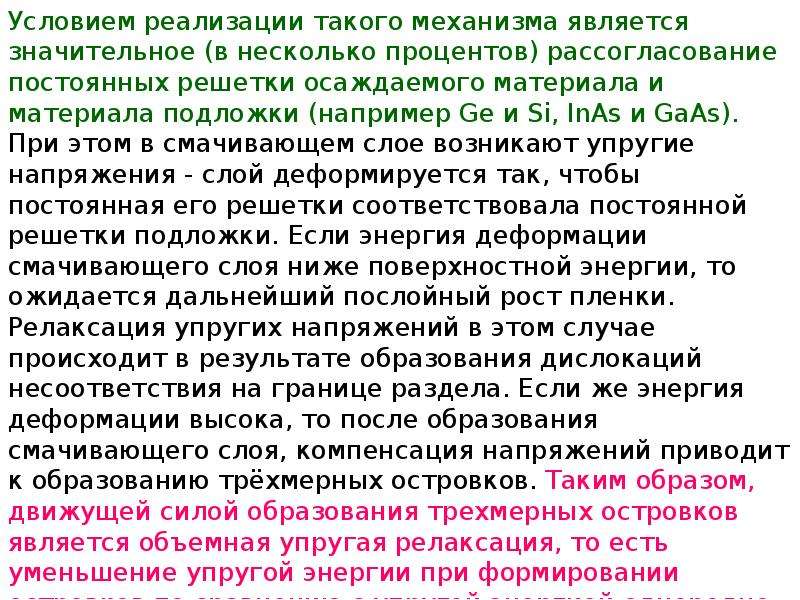

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

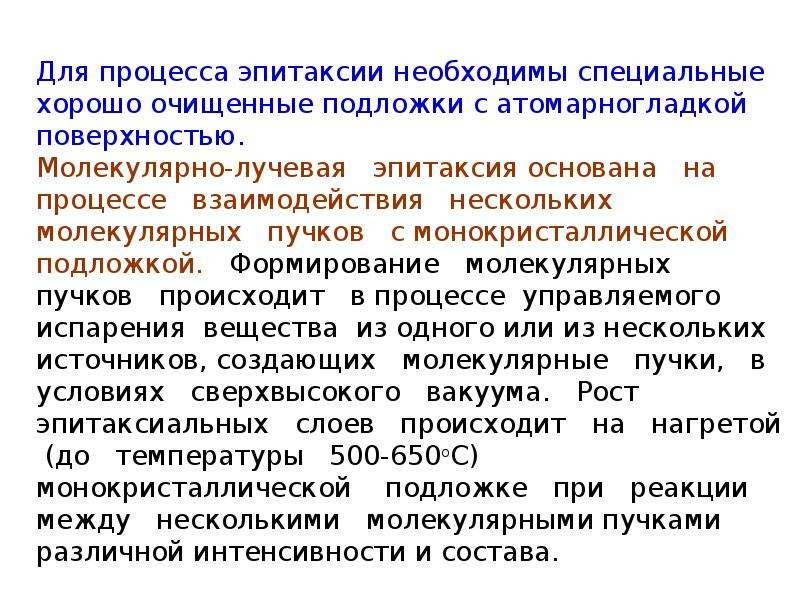

Слайд 28

Описание слайда:

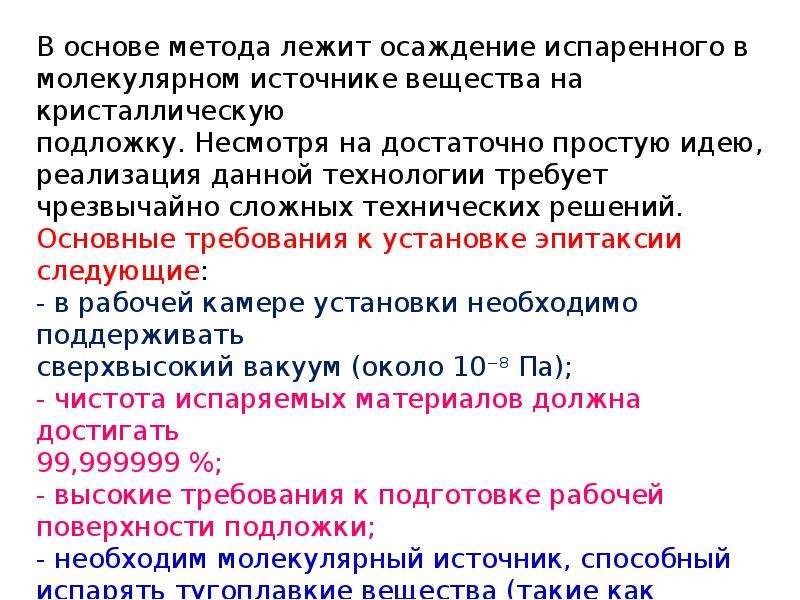

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

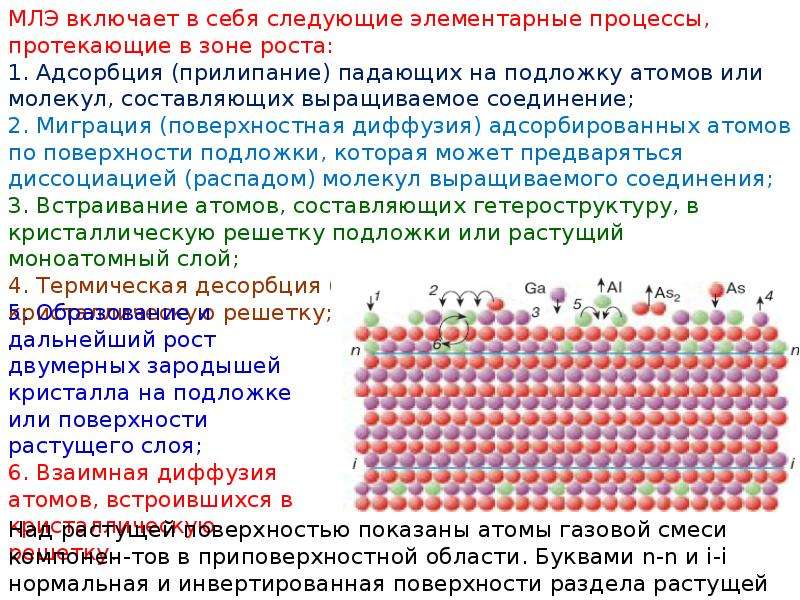

Слайд 31

Описание слайда:

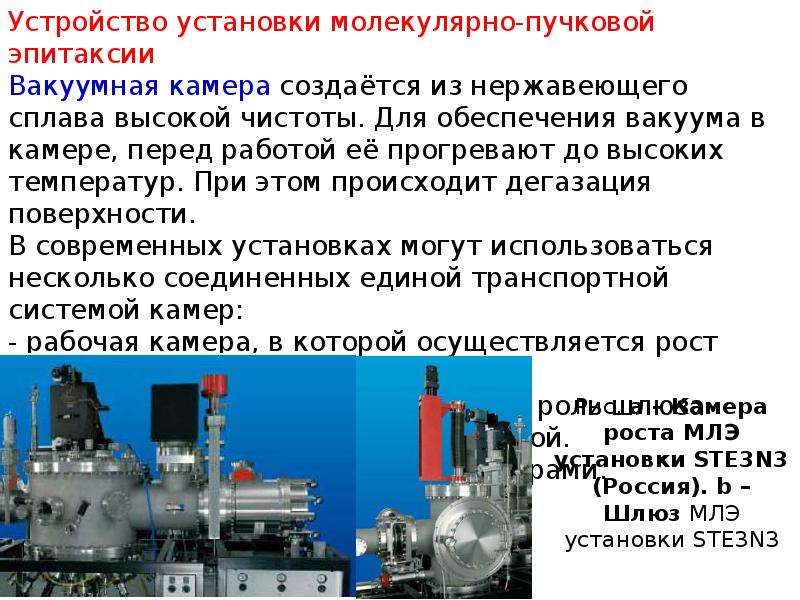

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

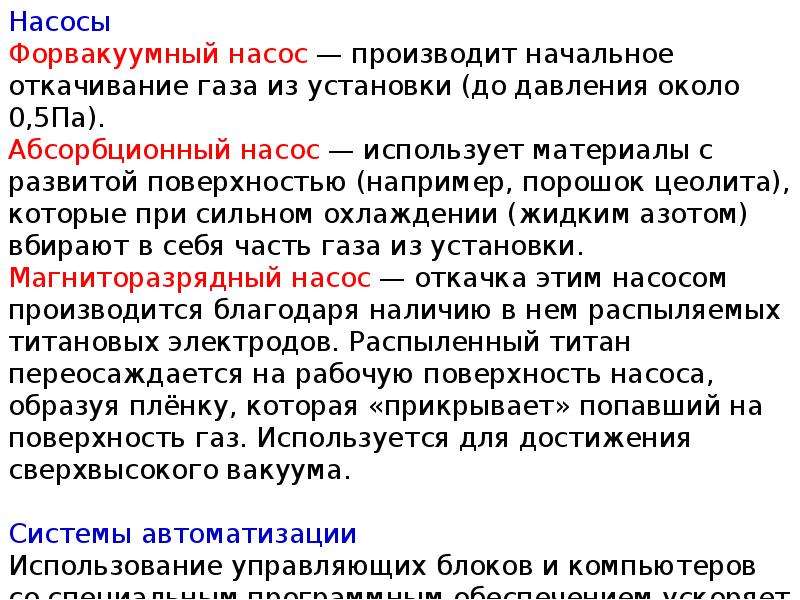

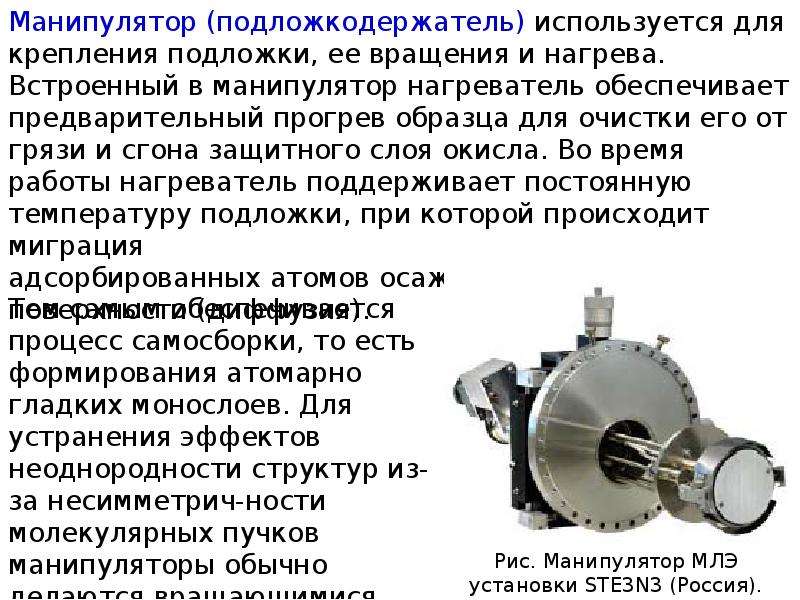

Слайд 34

Описание слайда:

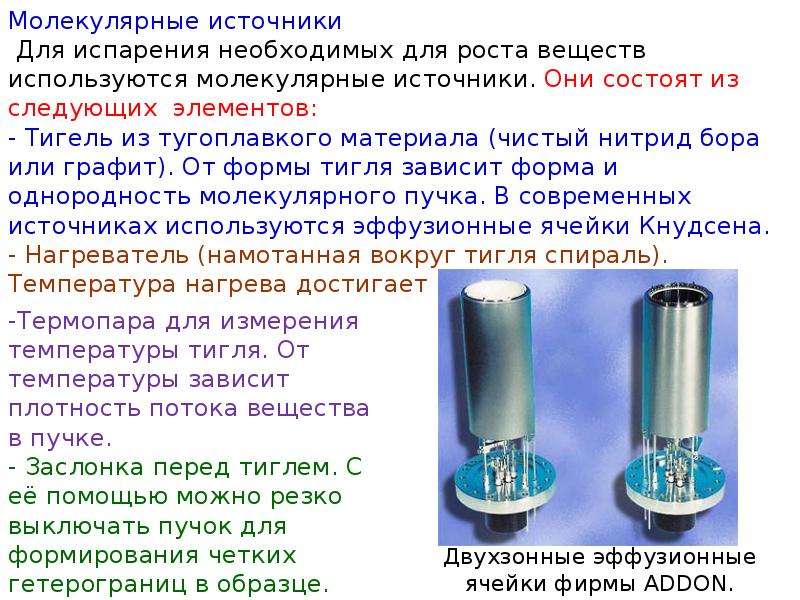

Слайд 35

Описание слайда:

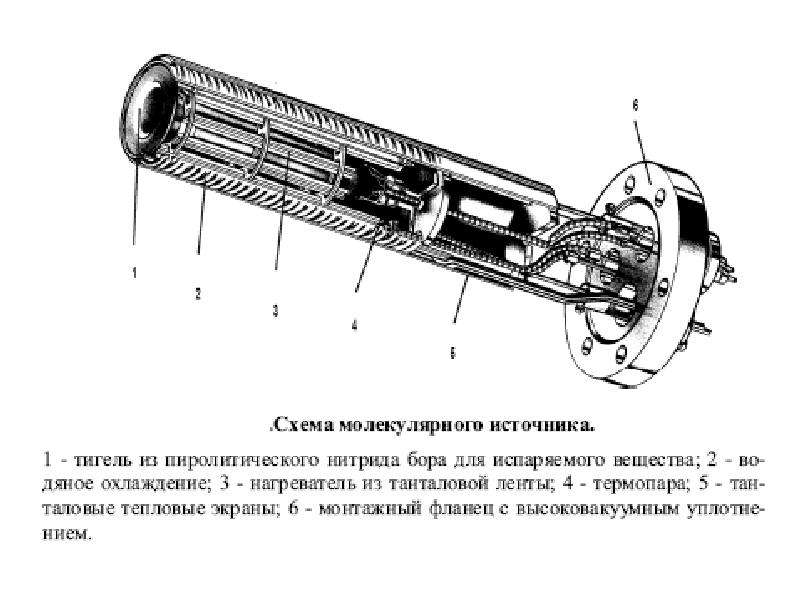

Слайд 36

Описание слайда:

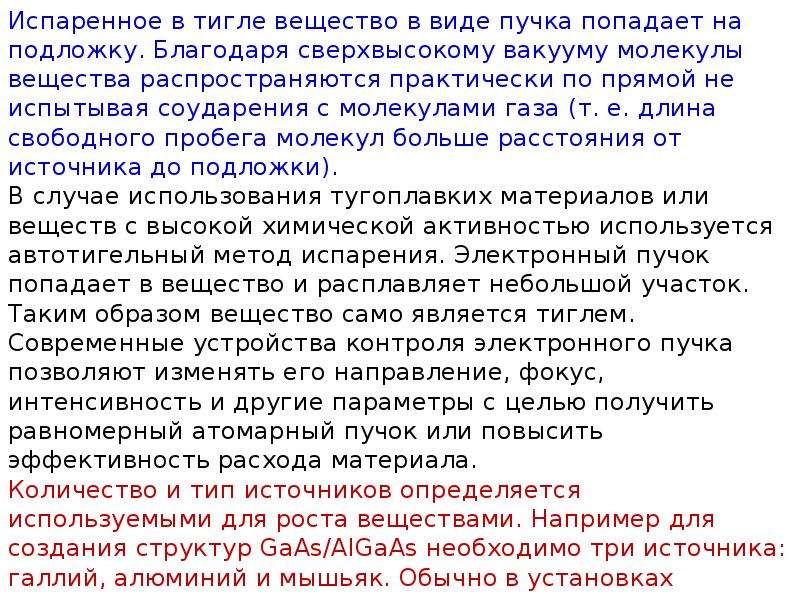

Слайд 37

Описание слайда:

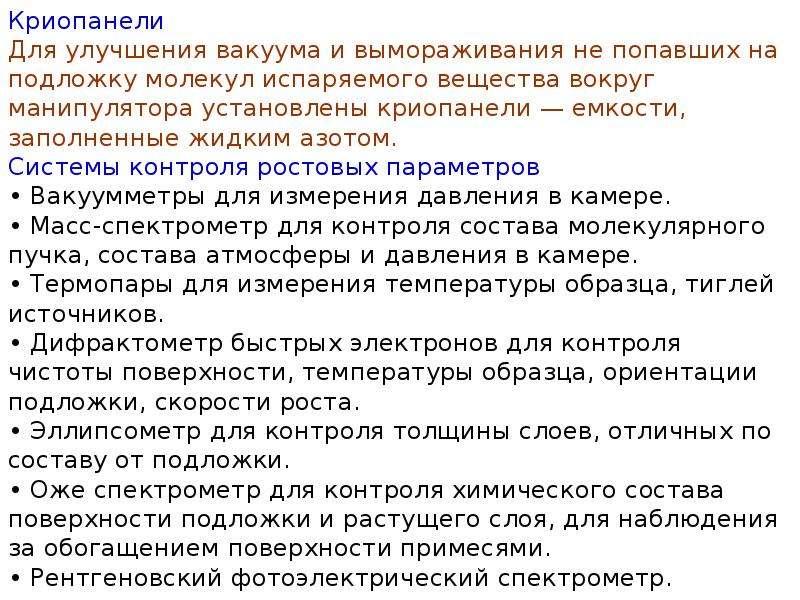

Слайд 38

Описание слайда:

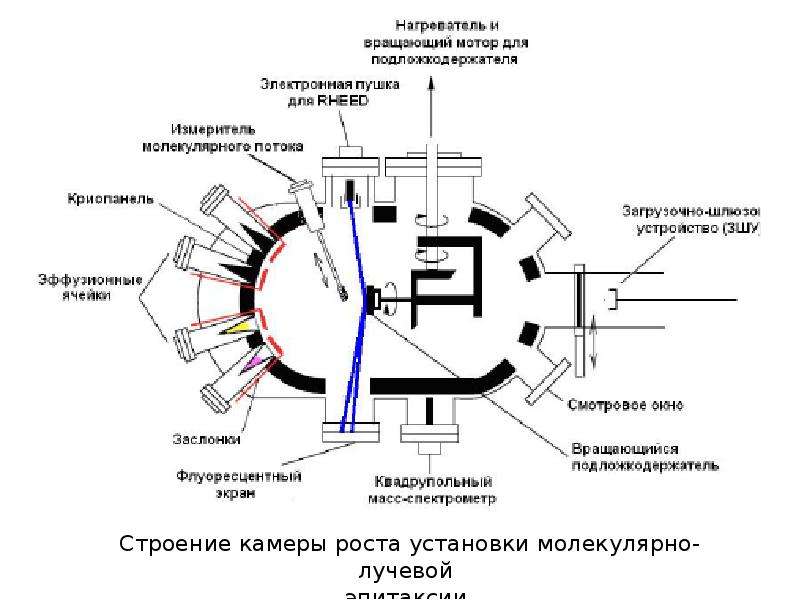

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

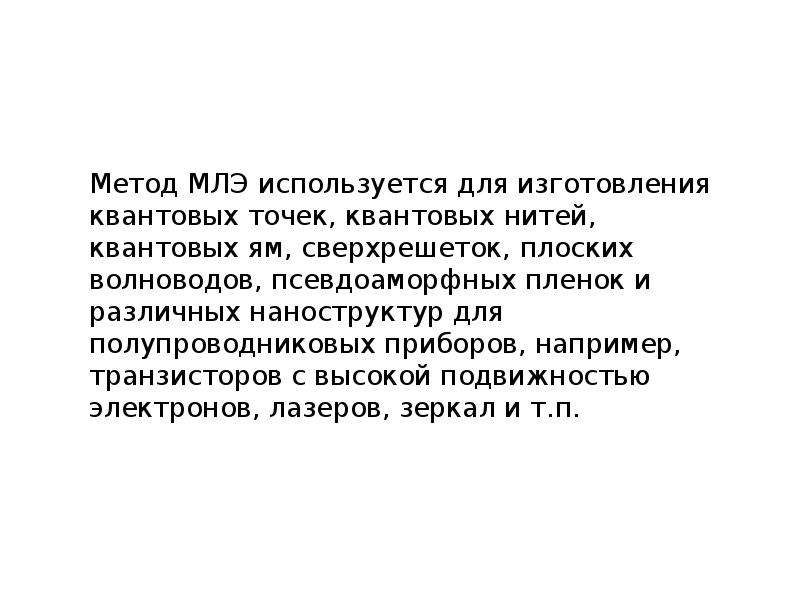

Слайд 42

Описание слайда:

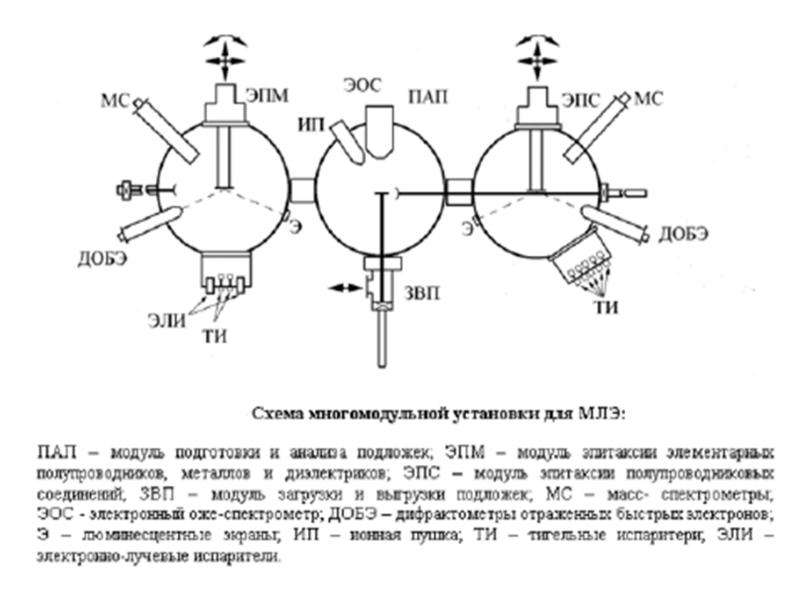

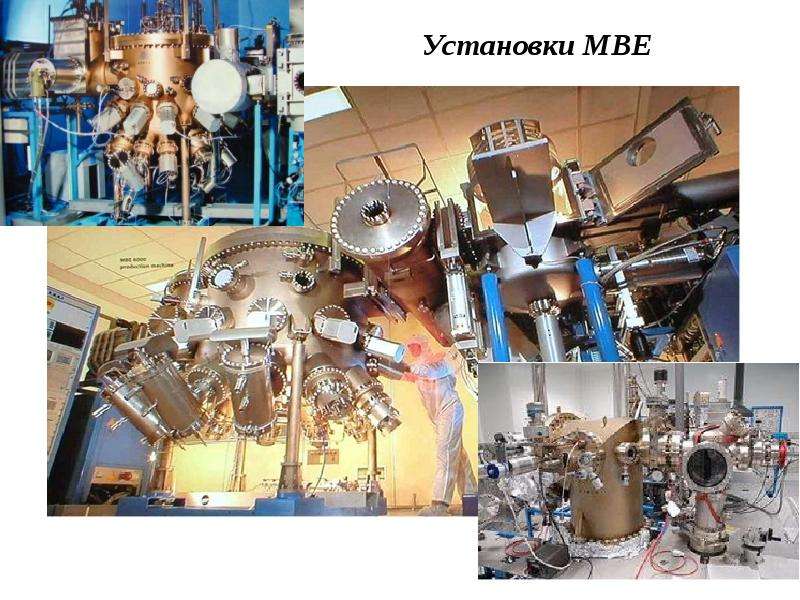

Установки МВЕ

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

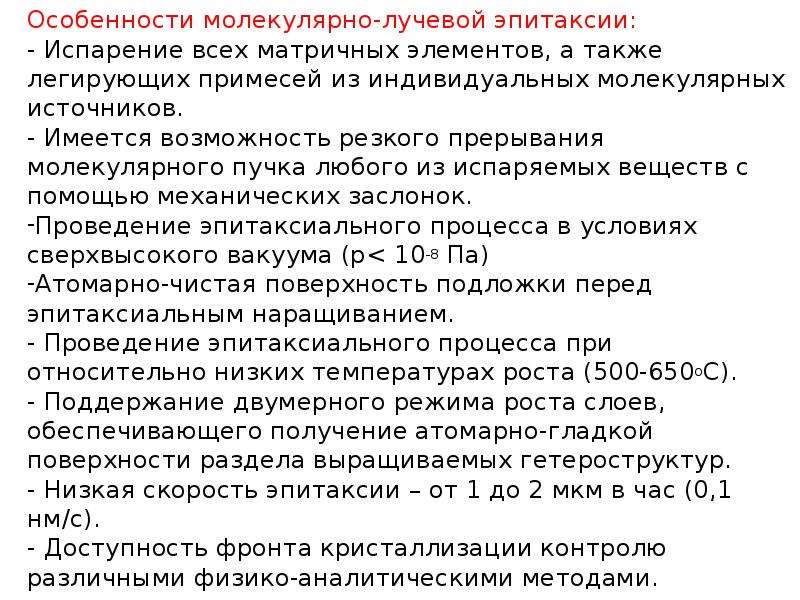

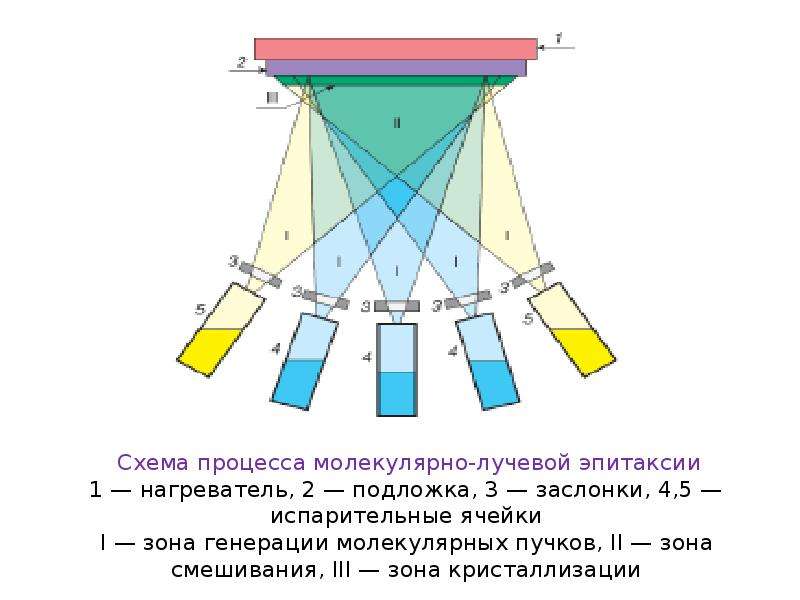

Особенности молекулярно-лучевой эпитаксии: Особенности молекулярно-лучевой эпитаксии: - Испарение всех матричных элементов, а также легирующих примесей из индивидуальных молекулярных источников. - Имеется возможность резкого прерывания молекулярного пучка любого из испаряемых веществ с помощью механических заслонок. Проведение эпитаксиального процесса в условиях сверхвысокого вакуума (p< 10-8 Па) Атомарно-чистая поверхность подложки перед эпитаксиальным наращиванием. - Проведение эпитаксиального процесса при относительно низких температурах роста (500-650оС). - Поддержание двумерного режима роста слоев, обеспечивающего получение атомарно-гладкой поверхности раздела выращиваемых гетероструктур. - Низкая скорость эпитаксии – от 1 до 2 мкм в час (0,1 нм/с). - Доступность фронта кристаллизации контролю различными физико-аналитическими методами.

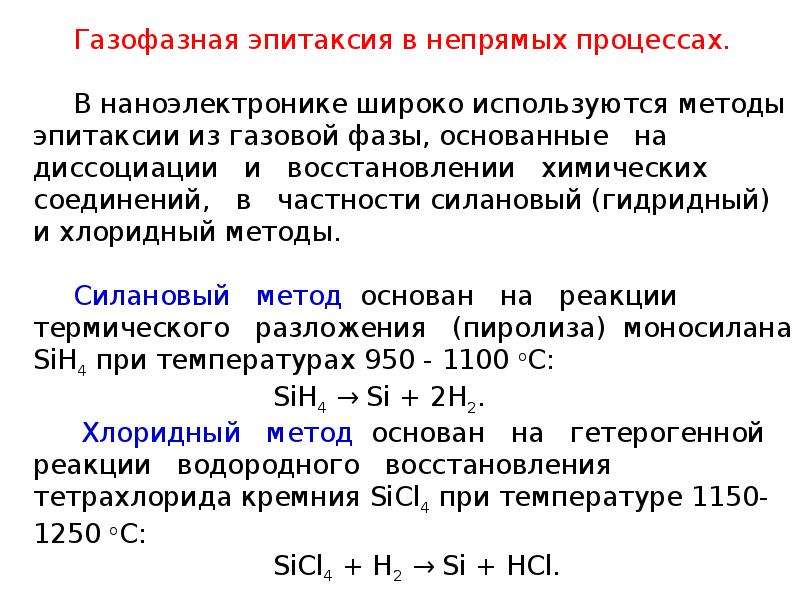

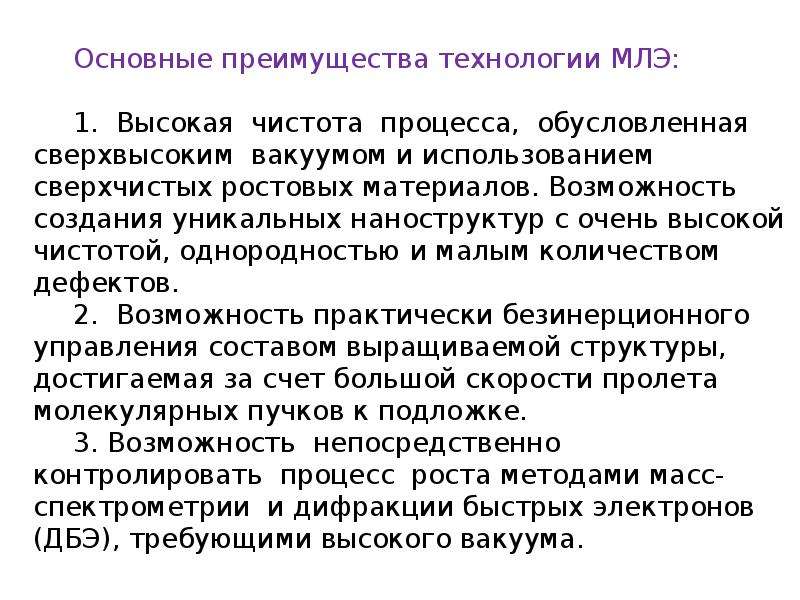

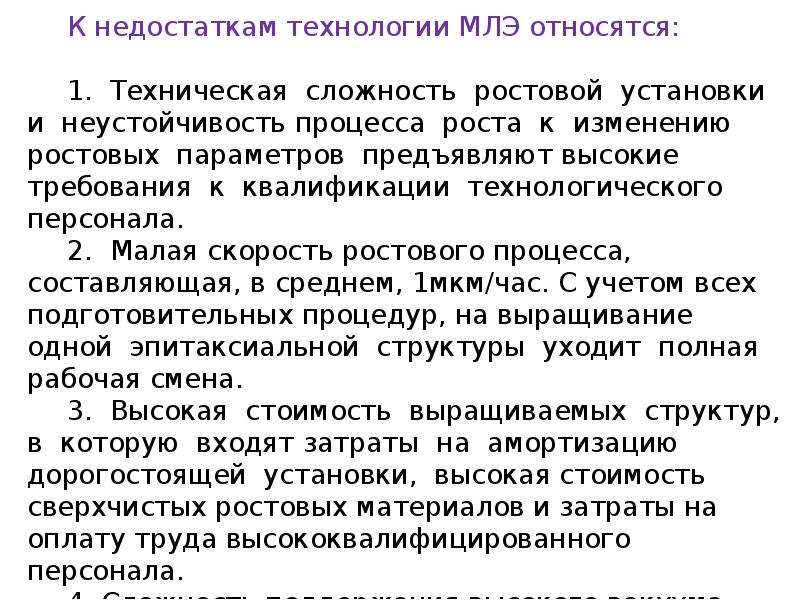

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

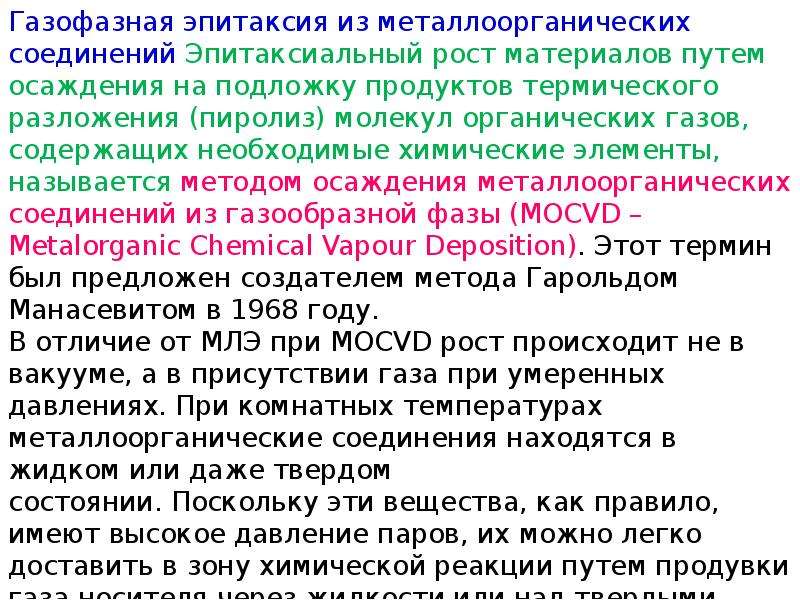

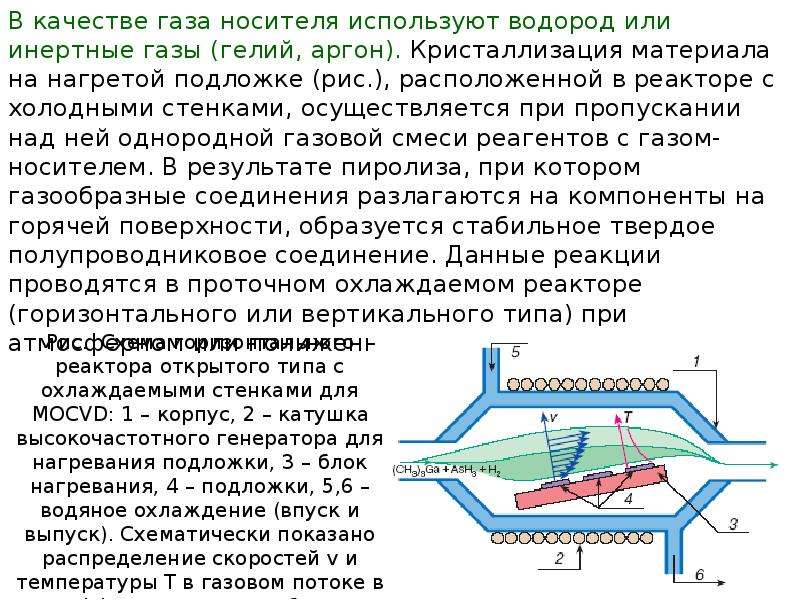

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

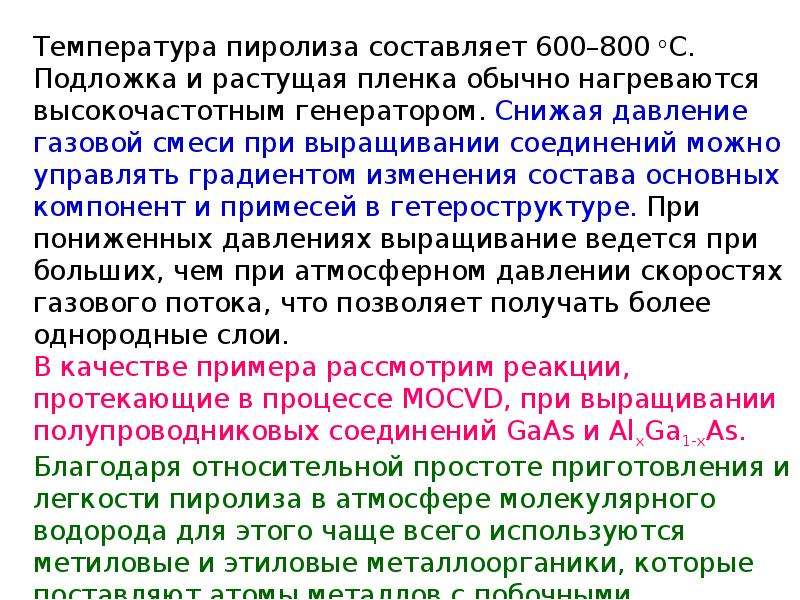

Слайд 49

Описание слайда:

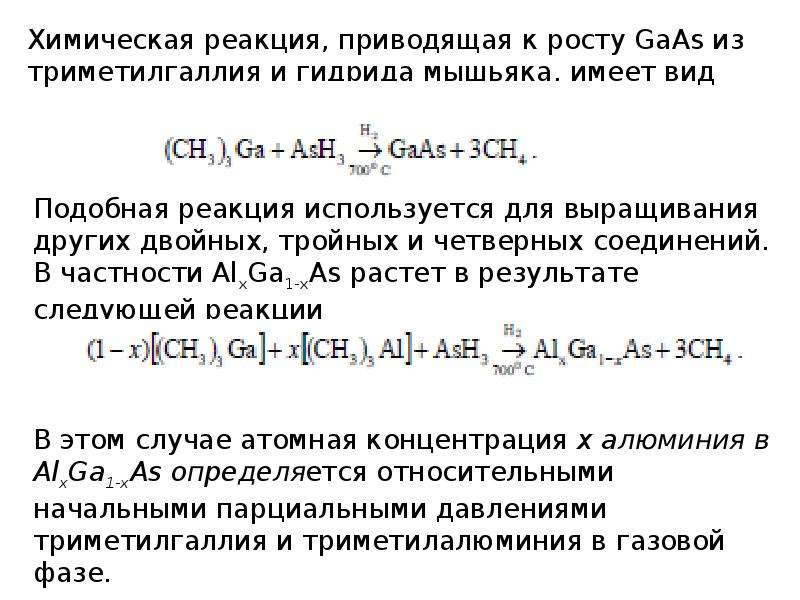

Слайд 50

Описание слайда:

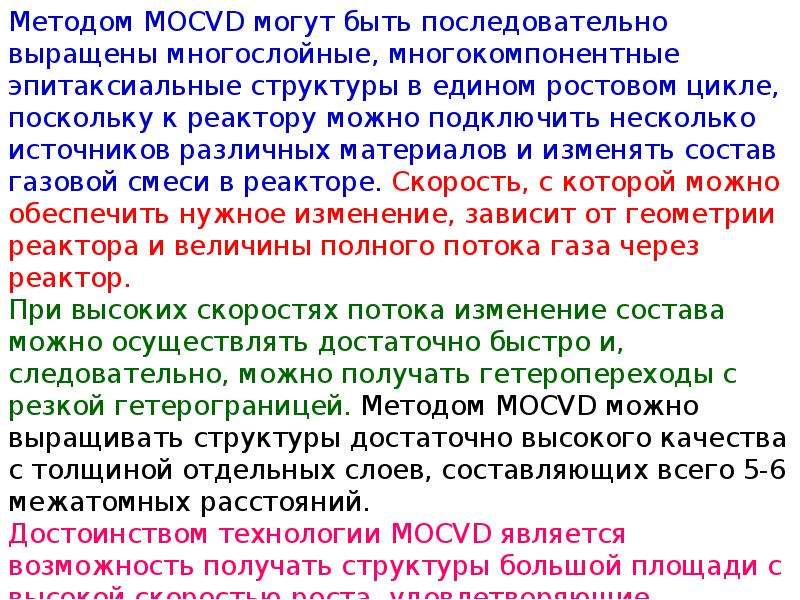

Слайд 51

Описание слайда:

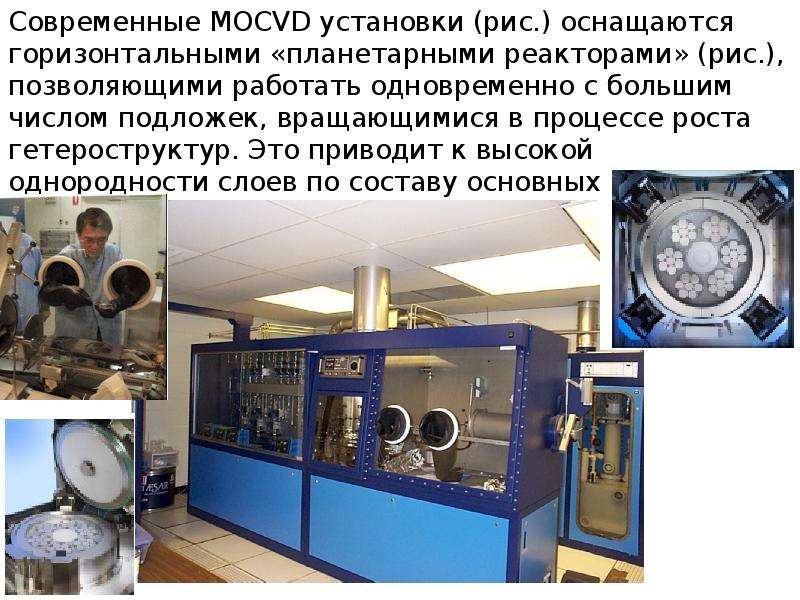

Слайд 52

Описание слайда:

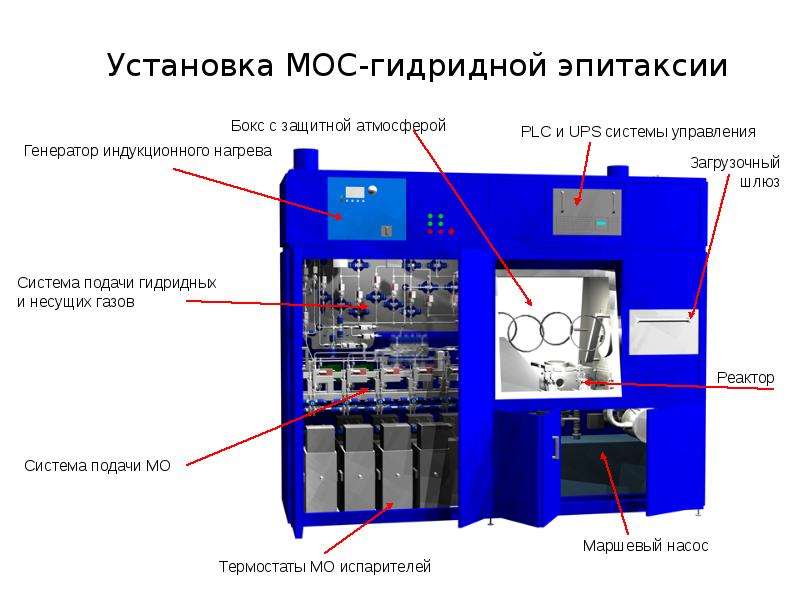

Слайд 53

Описание слайда:

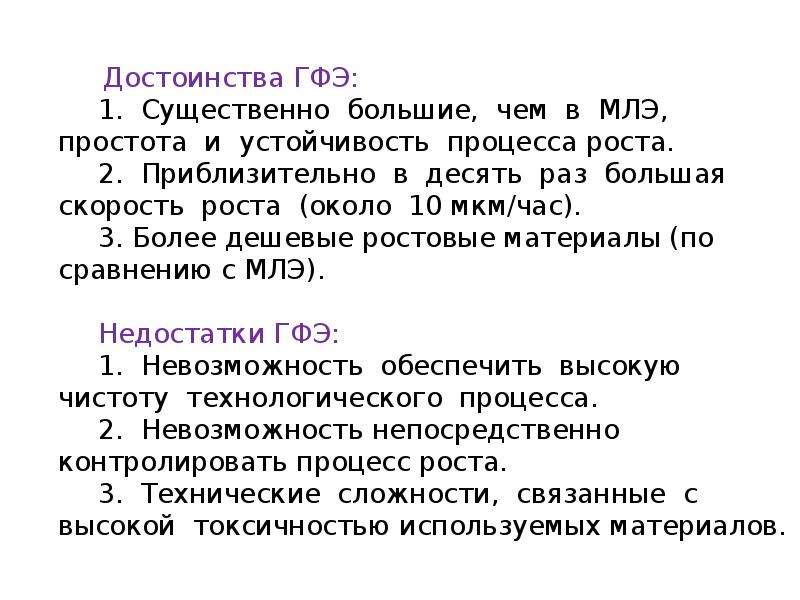

Слайд 54

Описание слайда:

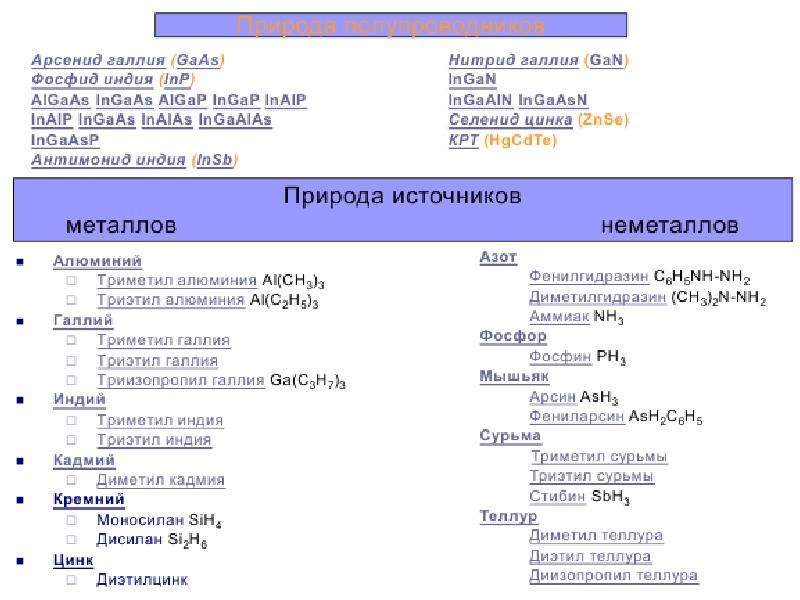

Слайд 55

Описание слайда:

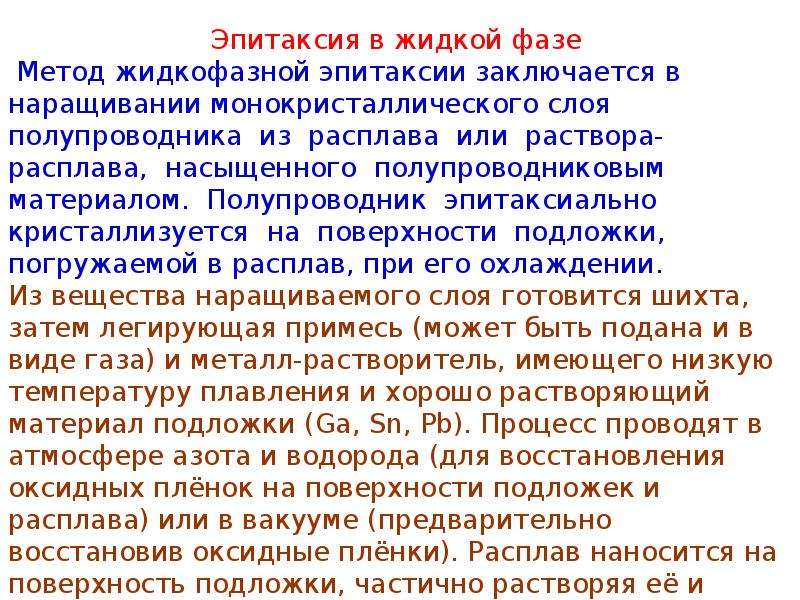

Слайд 56

Описание слайда:

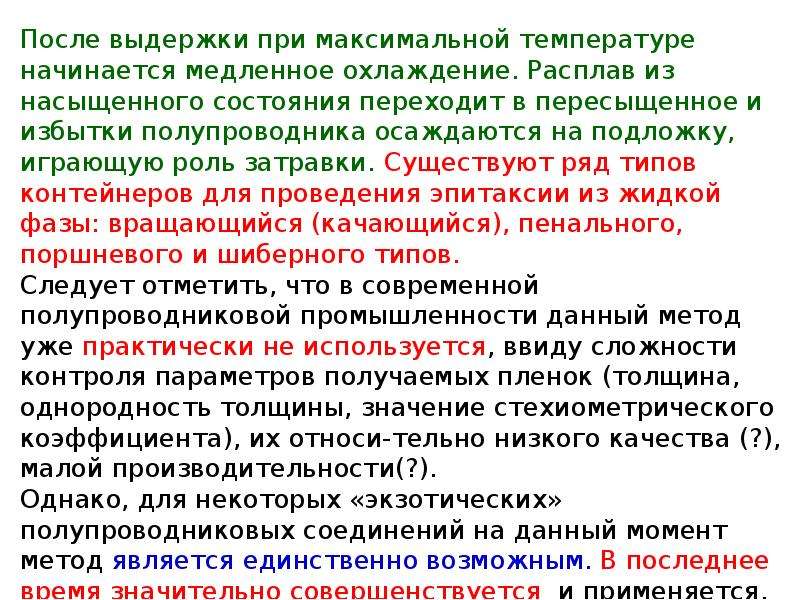

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

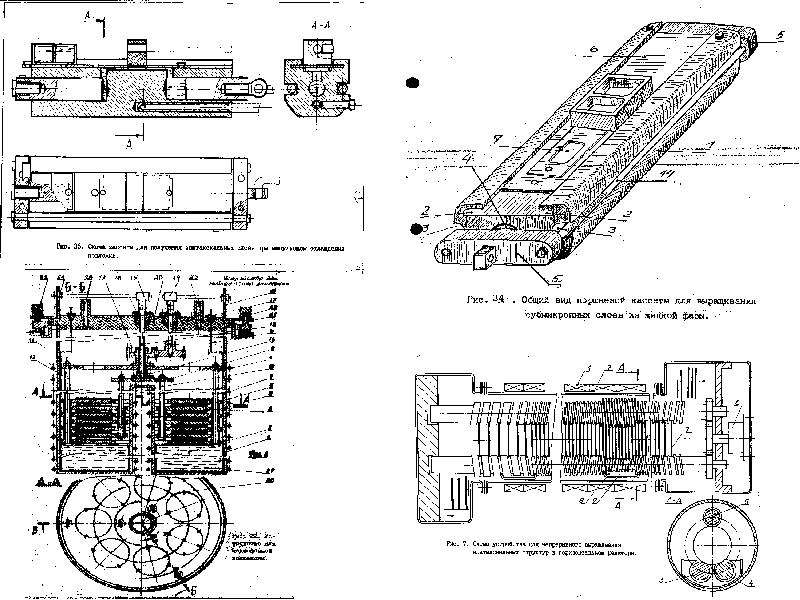

Слайд 59

Описание слайда:

Слайд 60

Описание слайда:

Слайд 61

Описание слайда:

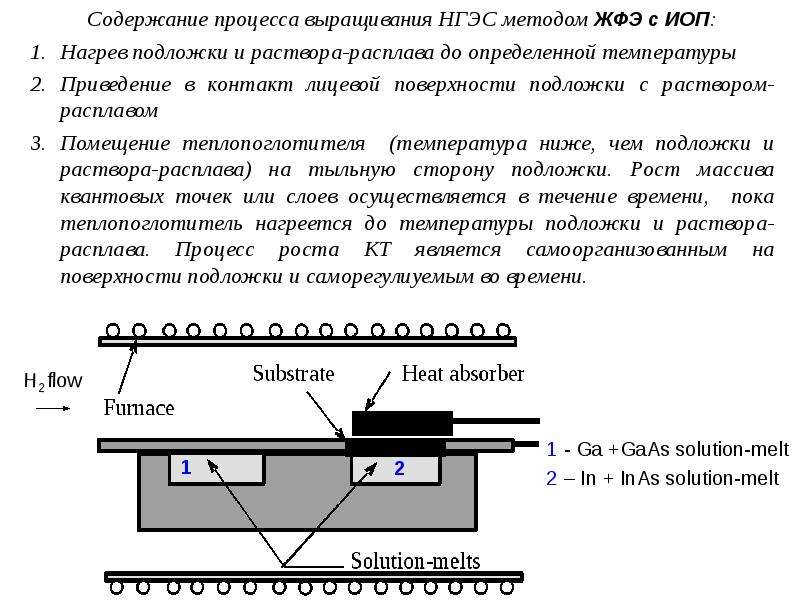

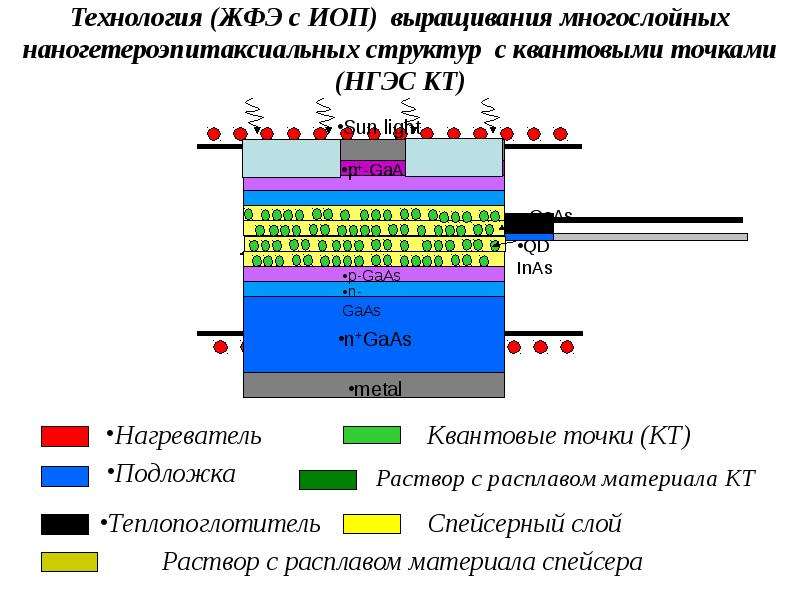

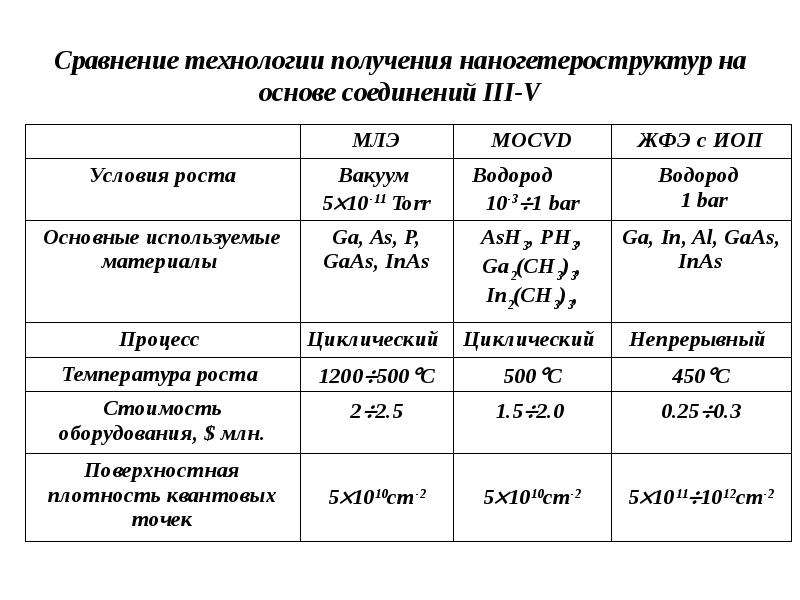

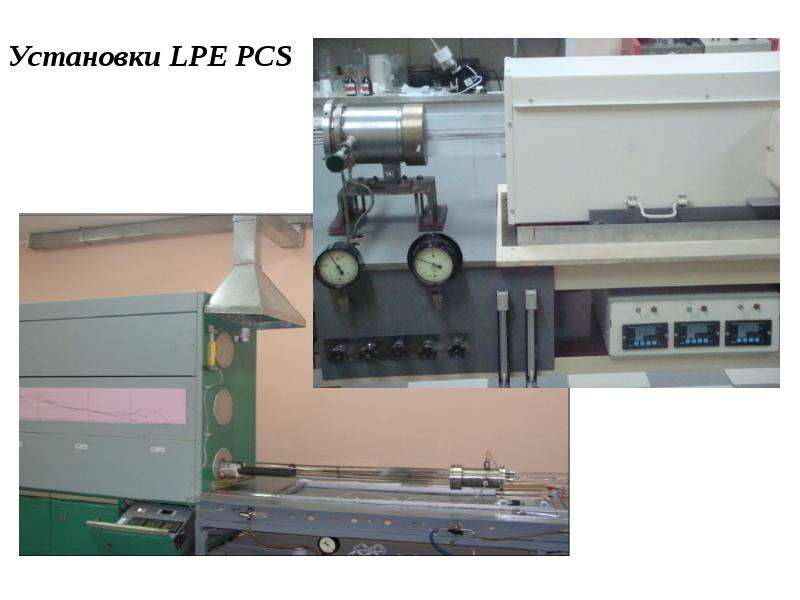

Технология (ЖФЭ с ИОП) выращивания многослойных наногетероэпитаксиальных структур с квантовыми точками (НГЭС КТ)

Слайд 62

Описание слайда:

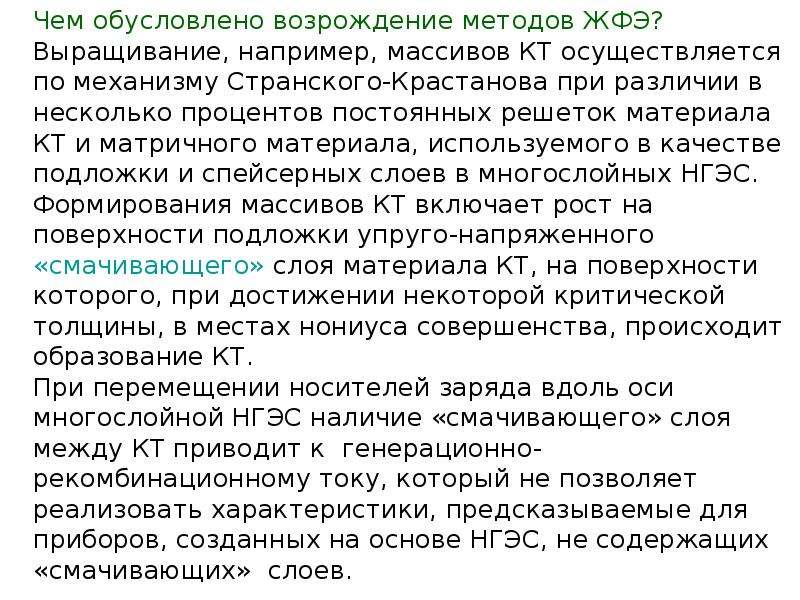

Чем обусловлено возрождение методов ЖФЭ? Чем обусловлено возрождение методов ЖФЭ? Выращивание, например, массивов КТ осуществляется по механизму Странского-Крастанова при различии в несколько процентов постоянных решеток материала КТ и матричного материала, используемого в качестве подложки и спейсерных слоев в многослойных НГЭС. Формирования массивов КТ включает рост на поверхности подложки упруго-напряженного «смачивающего» слоя материала КТ, на поверхности которого, при достижении некоторой критической толщины, в местах нониуса совершенства, происходит образование КТ. При перемещении носителей заряда вдоль оси многослойной НГЭС наличие «смачивающего» слоя между КТ приводит к генерационно-рекомбинационному току, который не позволяет реализовать характеристики, предсказываемые для приборов, созданных на основе НГЭС, не содержащих «смачивающих» слоев.

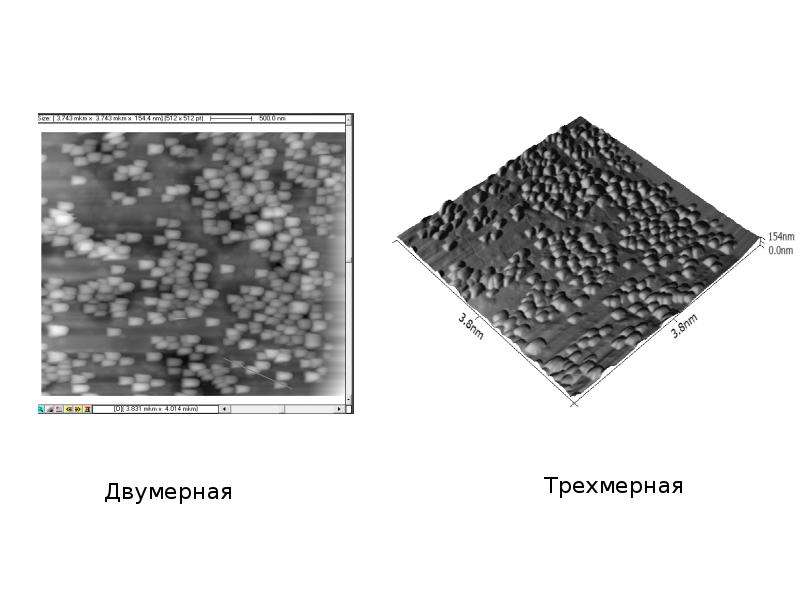

Слайд 63

Описание слайда:

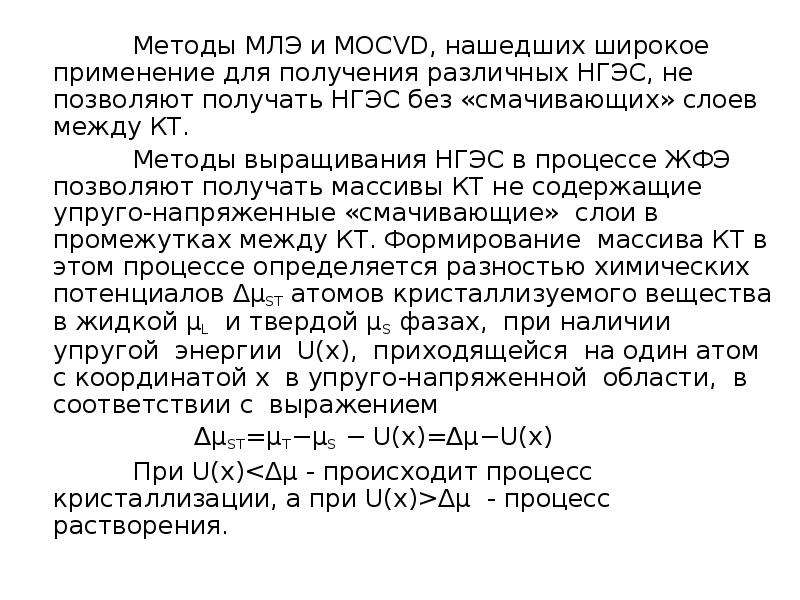

Методы MЛЭ и MOCVD, нашедших широкое применение для получения различных НГЭС, не позволяют получать НГЭС без «смачивающих» слоев между КТ. Методы MЛЭ и MOCVD, нашедших широкое применение для получения различных НГЭС, не позволяют получать НГЭС без «смачивающих» слоев между КТ. Методы выращивания НГЭС в процессе ЖФЭ позволяют получать массивы КТ не содержащие упруго-напряженные «смачивающие» слои в промежутках между КТ. Формирование массива КТ в этом процессе определяется разностью химических потенциалов ΔµST атомов кристаллизуемого вещества в жидкой µL и твердой µS фазах, при наличии упругой энергии U(x), приходящейся на один атом с координатой x в упруго-напряженной области, в соответствии с выражением ∆µST=µT−µS − U(x)=∆µ−U(x) При U(х)Δµ - процесс растворения.
