Слайд 1

Описание слайда:

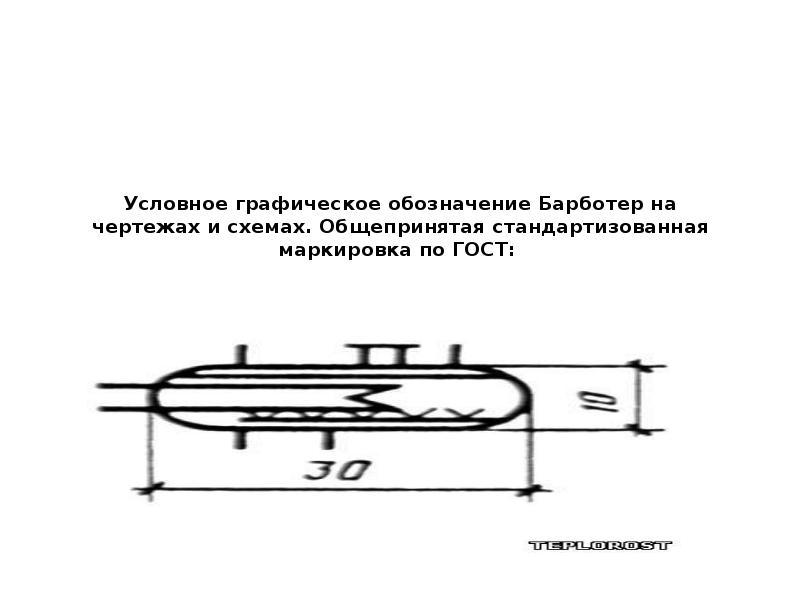

Условное графическое обозначение Барботер на чертежах и схемах. Общепринятая стандартизованная маркировка по ГОСТ:

Слайд 2

Описание слайда:

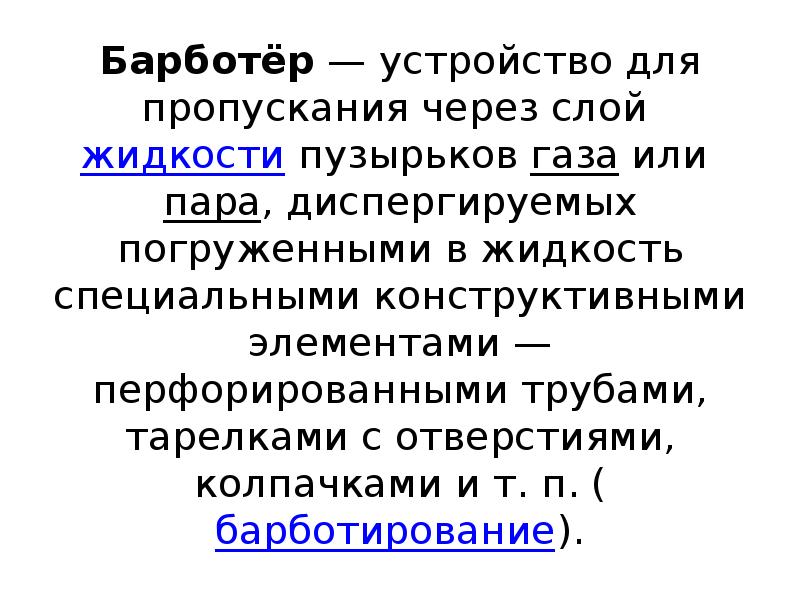

Барботёр — устройство для пропускания через слой жидкости пузырьков газа или пара, диспергируемых погруженными в жидкость специальными конструктивными элементами — перфорированными трубами, тарелками с отверстиями, колпачками и т. п. (барботирование).

Слайд 3

Описание слайда:

Барботёры широко применяются в различных отраслях промышленности и лабораторной практике (в последнем случае они обычно называются промывными склянками).

Слайд 4

Описание слайда:

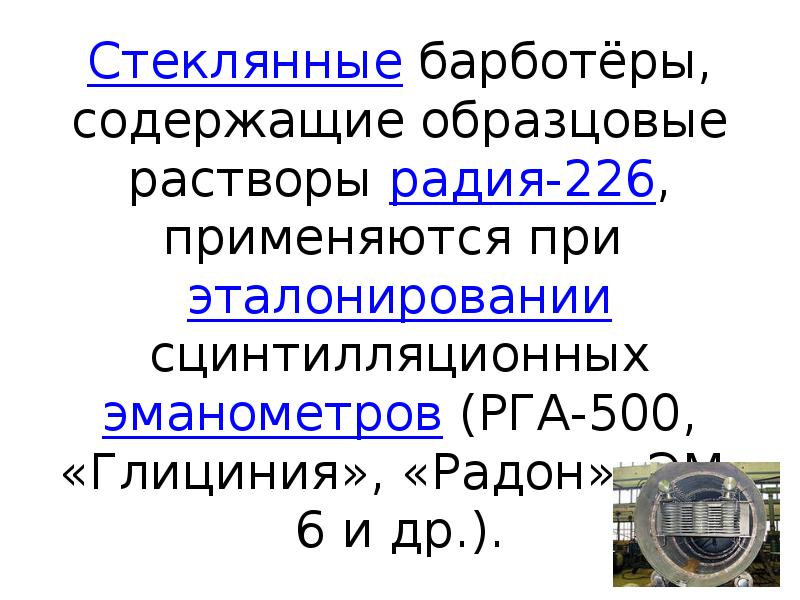

Стеклянные барботёры, содержащие образцовые растворы радия-226, применяются при эталонировании сцинтилляционных эманометров (РГА-500, «Глициния», «Радон», ЭМ-6 и др.).

Слайд 5

Описание слайда:

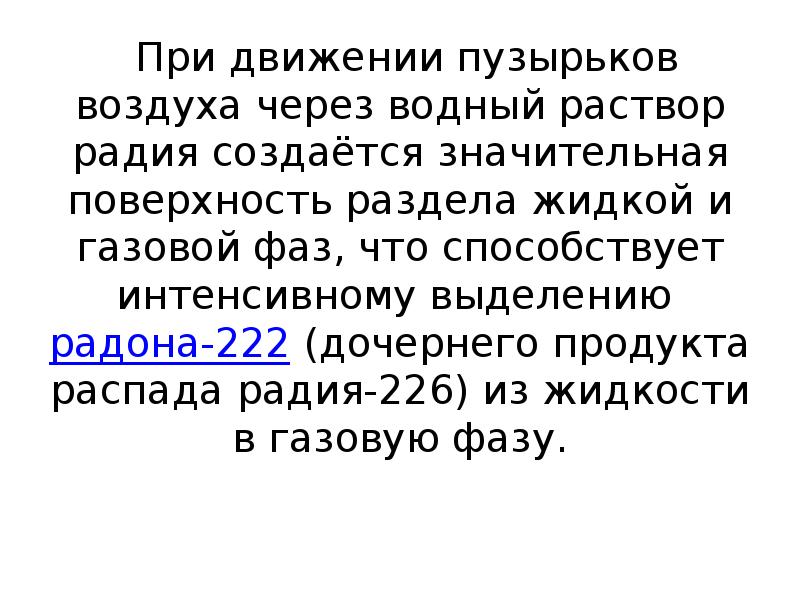

При движении пузырьков воздуха через водный раствор радия создаётся значительная поверхность раздела жидкой и газовой фаз, что способствует интенсивному выделению радона-222 (дочернего продукта распада радия-226) из жидкости в газовую фазу.
