Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

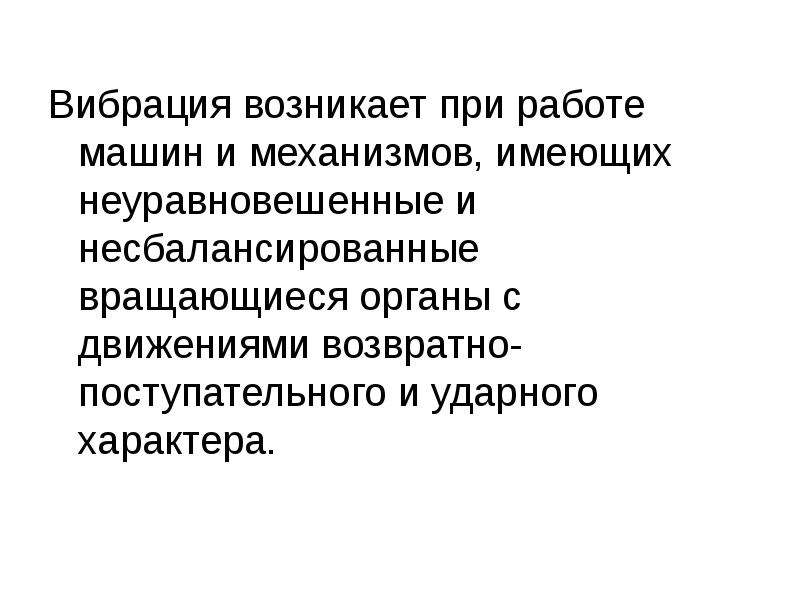

Вибрация возникает при работе машин и механизмов, имеющих неуравновешенные и несбалансированные вращающиеся органы с движениями возвратно-поступательного и ударного характера.

Слайд 3

Описание слайда:

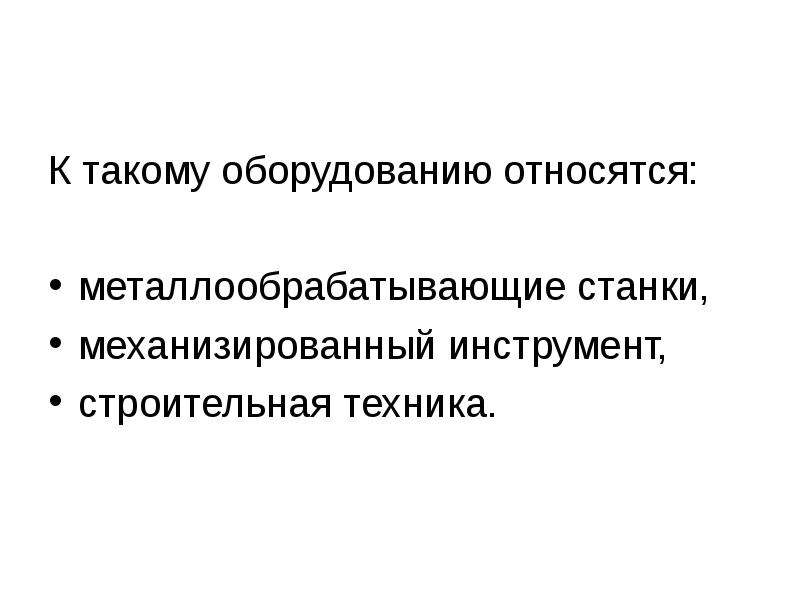

К такому оборудованию относятся: металлообрабатывающие станки, механизированный инструмент, строительная техника.

Слайд 4

Описание слайда:

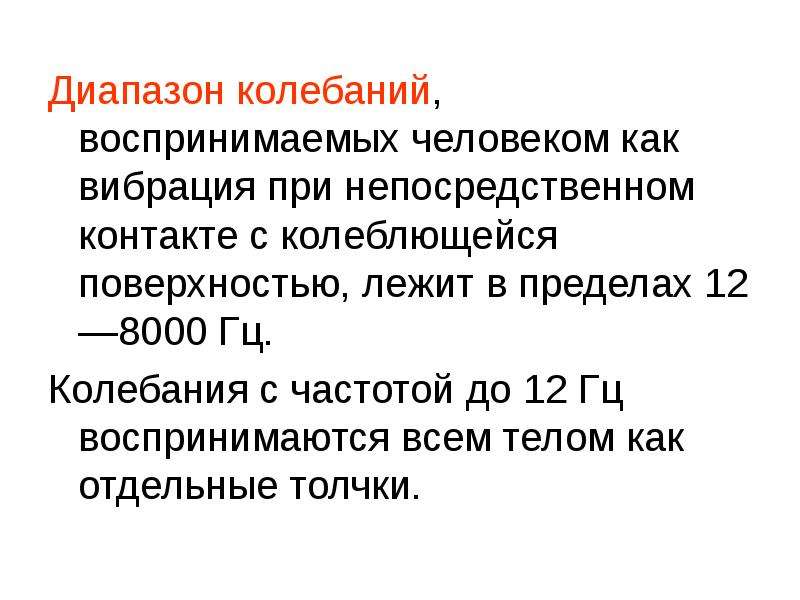

Диапазон колебаний, воспринимаемых человеком как вибрация при непосредственном контакте с колеблющейся поверхностью, лежит в пределах 12—8000 Гц. Колебания с частотой до 12 Гц воспринимаются всем телом как отдельные толчки.

Слайд 5

Описание слайда:

Основными параметрами вибрации являются: амплитуда виброперемещения Ха, м; период колебаний Т, с; частота колебаний f, Гц; виброскорость Va = 2fXa, м/с; виброускорение аа = (2f)2Xa, м/с2.

Слайд 6

Описание слайда:

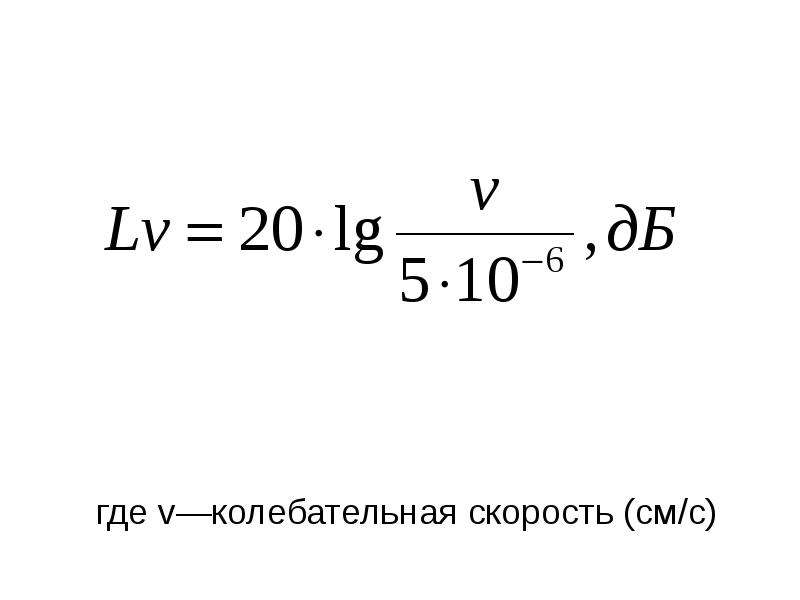

где v—колебательная скорость (см/c)

Слайд 7

Описание слайда:

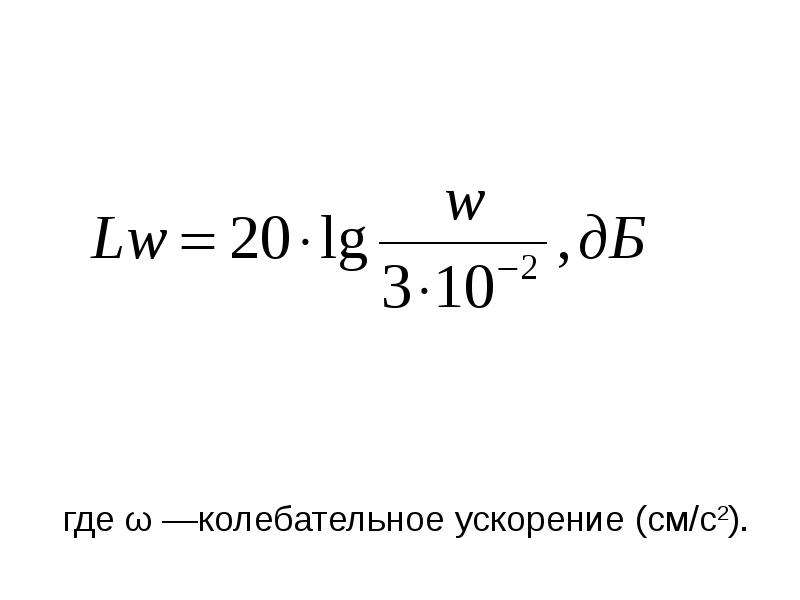

где ω —колебательное ускорение (см/с2).

Слайд 8

Описание слайда:

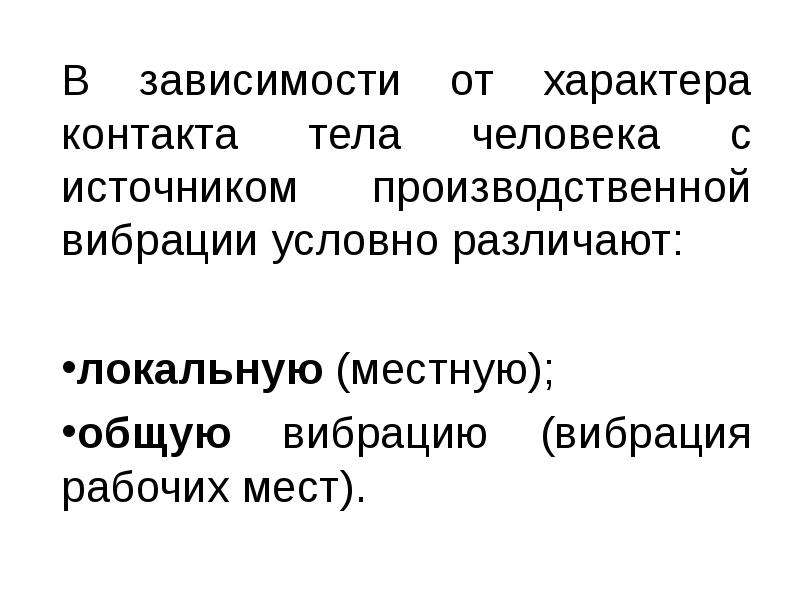

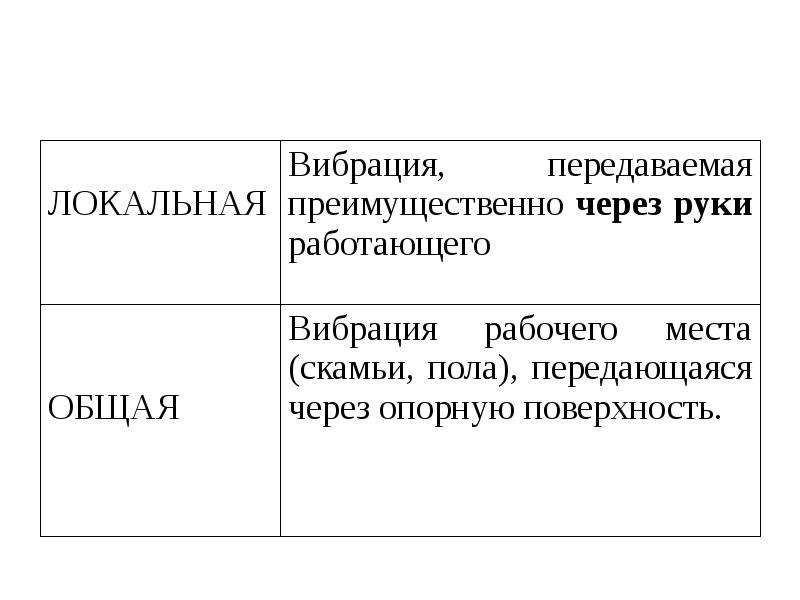

В зависимости от характера контакта тела человека с источником производственной вибрации условно различают: локальную (местную); общую вибрацию (вибрация рабочих мест).

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

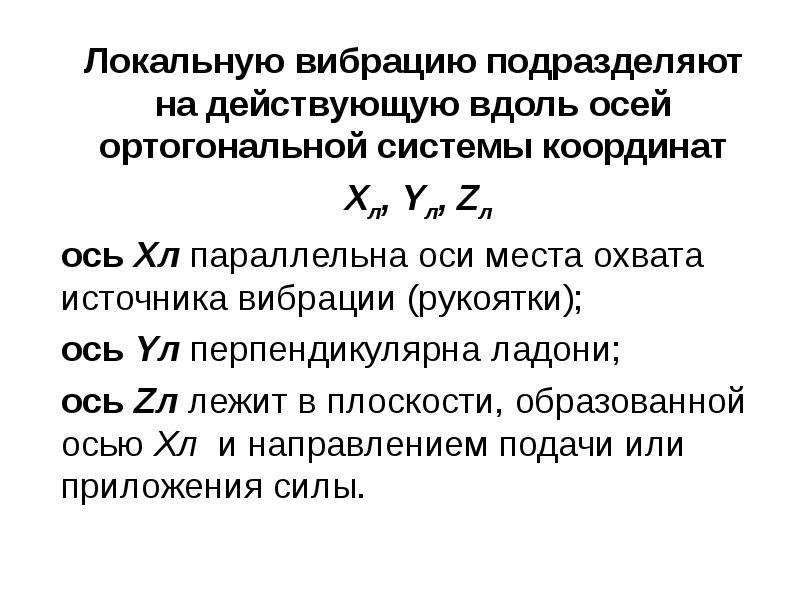

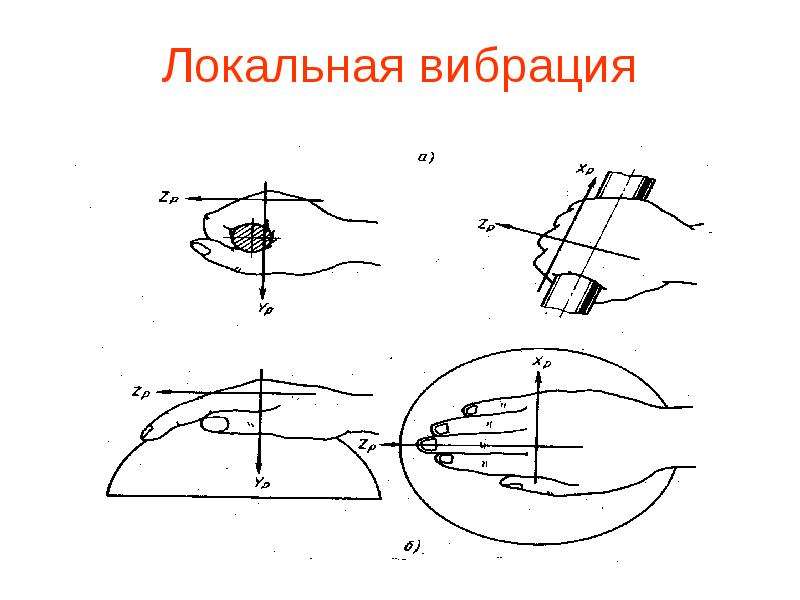

Локальную вибрацию подразделяют на действующую вдоль осей ортогональной системы координат Хл, Yл, Zл ось Хл параллельна оси места охвата источника вибрации (рукоятки); ось Yл перпендикулярна ладони; ось Zл лежит в плоскости, образованной осью Хл и направлением подачи или приложения силы.

Слайд 11

Описание слайда:

Локальная вибрация

Слайд 12

Описание слайда:

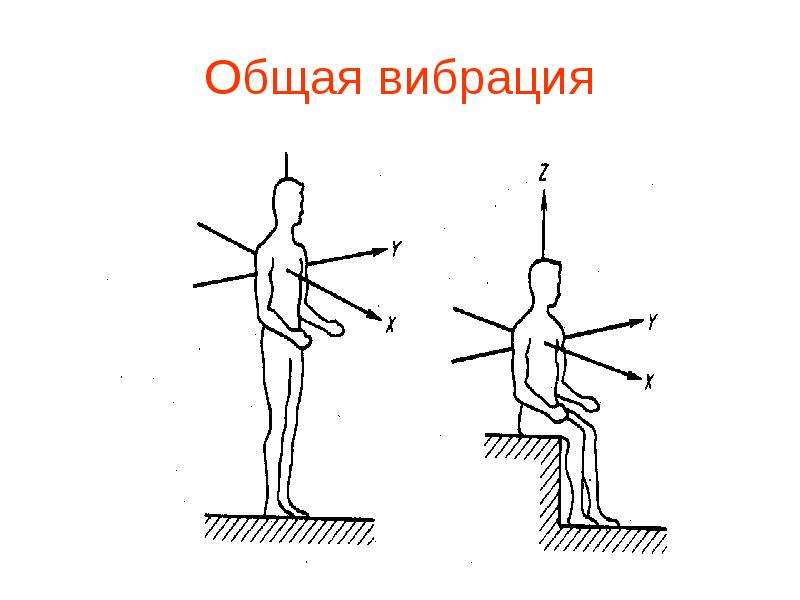

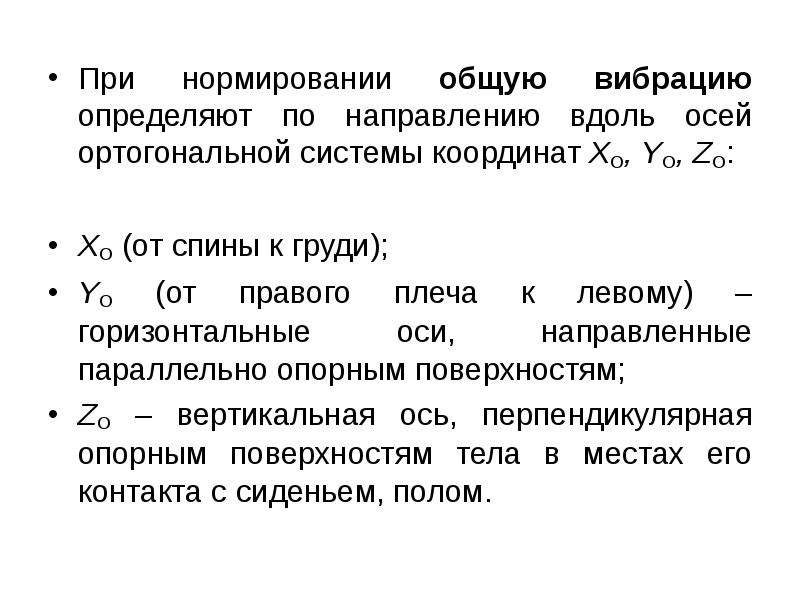

При нормировании общую вибрацию определяют по направлению вдоль осей ортогональной системы координат ХО, YО, ZО: ХО (от спины к груди); YО (от правого плеча к левому) – горизонтальные оси, направленные параллельно опорным поверхностям; ZО – вертикальная ось, перпендикулярная опорным поверхностям тела в местах его контакта с сиденьем, полом.

Слайд 13

Описание слайда:

Общая вибрация

Слайд 14

Описание слайда:

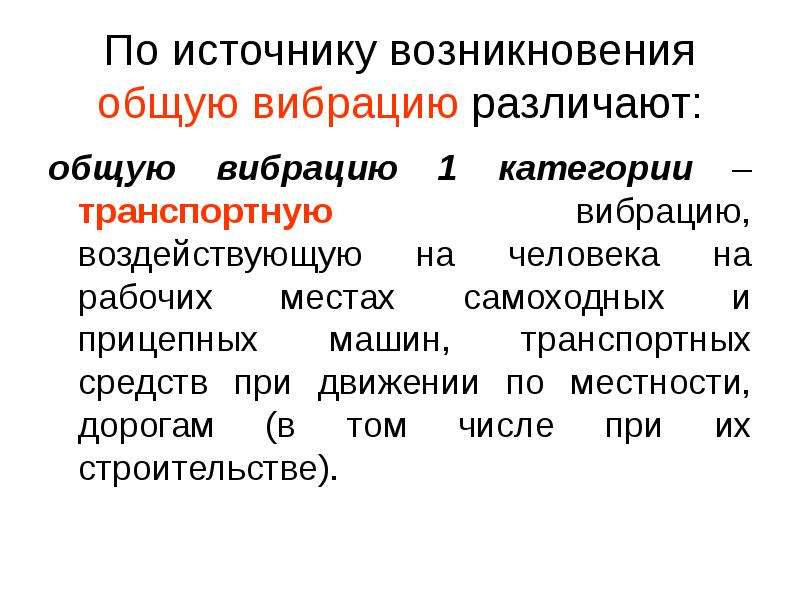

По источнику возникновения общую вибрацию различают: общую вибрацию 1 категории – транспортную вибрацию, воздействующую на человека на рабочих местах самоходных и прицепных машин, транспортных средств при движении по местности, дорогам (в том числе при их строительстве).

Слайд 15

Описание слайда:

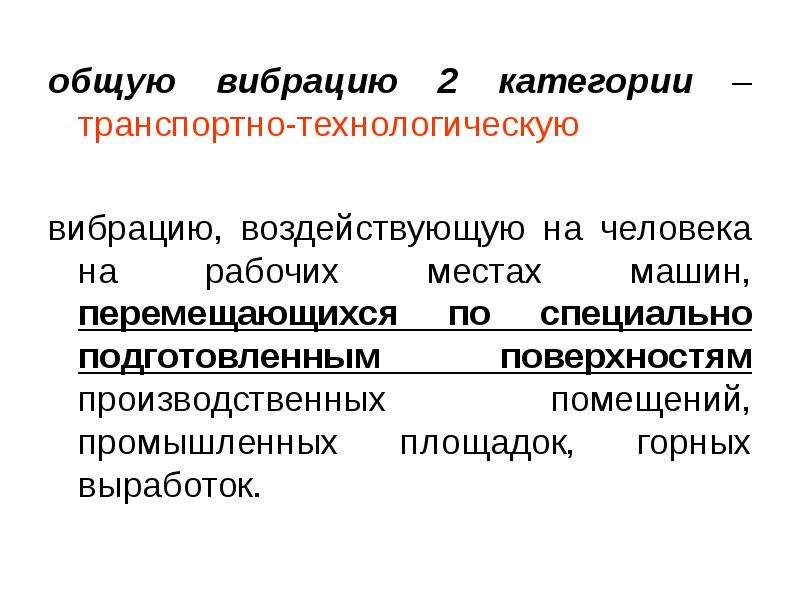

общую вибрацию 2 категории – транспортно-технологическую вибрацию, воздействующую на человека на рабочих местах машин, перемещающихся по специально подготовленным поверхностям производственных помещений, промышленных площадок, горных выработок.

Слайд 16

Описание слайда:

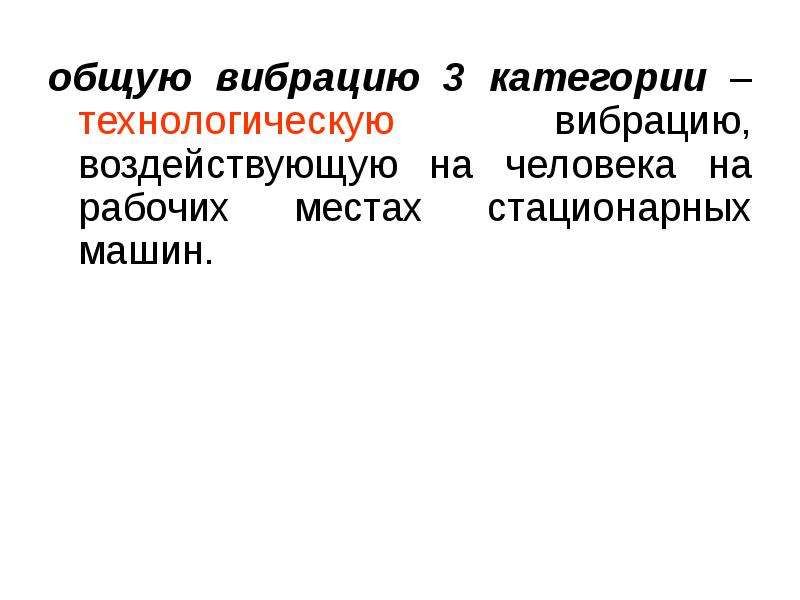

общую вибрацию 3 категории – технологическую вибрацию, воздействующую на человека на рабочих местах стационарных машин.

Слайд 17

Описание слайда:

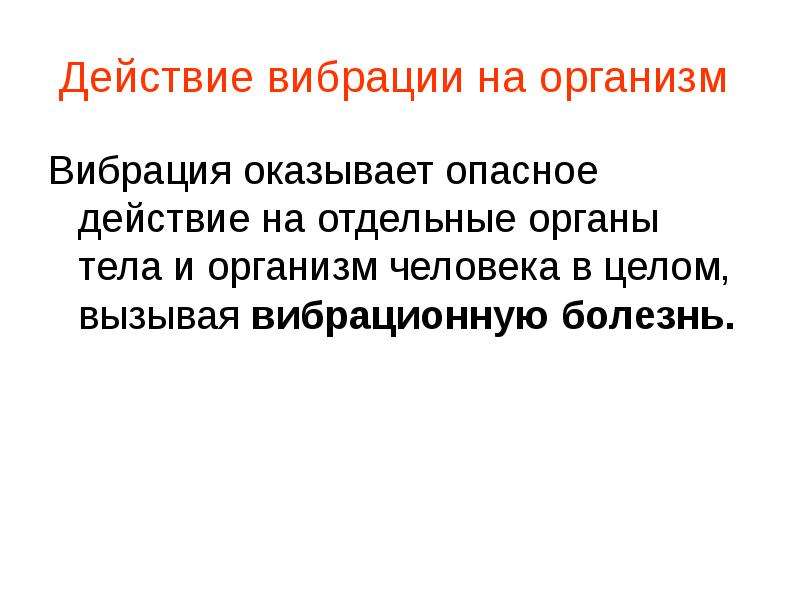

Действие вибрации на организм Вибрация оказывает опасное действие на отдельные органы тела и организм человека в целом, вызывая вибрационную болезнь.

Слайд 18

Описание слайда:

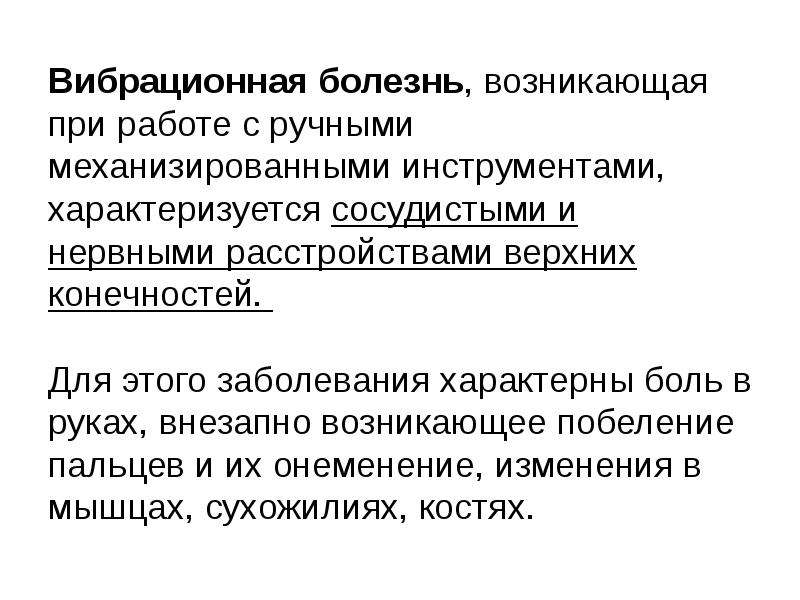

Вибрационная болезнь, возникающая при работе с ручными механизированными инструментами, характеризуется сосудистыми и нервными расстройствами верхних конечностей. Для этого заболевания характерны боль в руках, внезапно возникающее побеление пальцев и их онеменение, изменения в мышцах, сухожилиях, костях.

Слайд 19

Описание слайда:

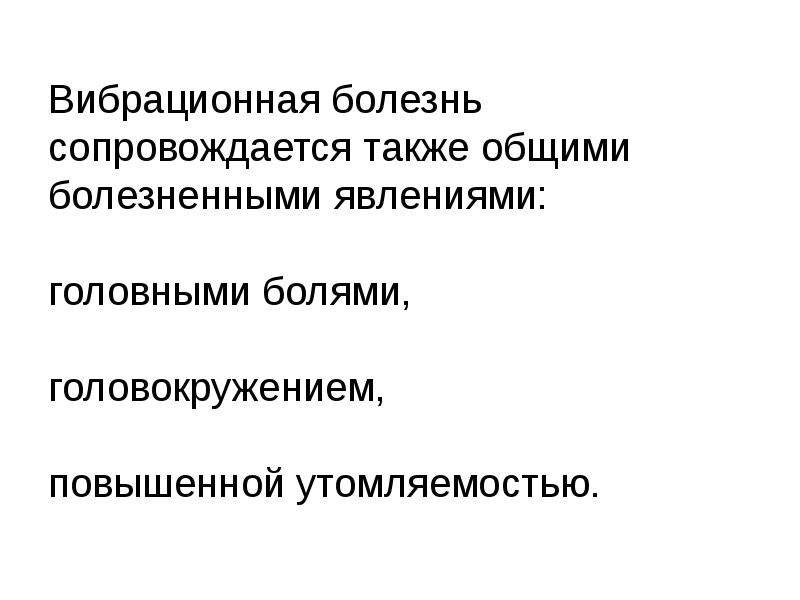

Вибрационная болезнь сопровождается также общими болезненными явлениями: головными болями, головокружением, повышенной утомляемостью.

Слайд 20

Описание слайда:

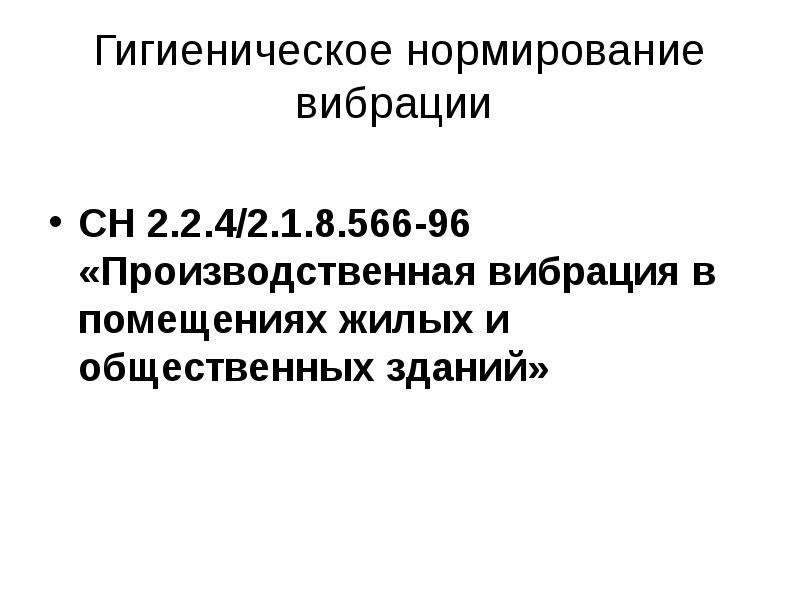

Гигиеническое нормирование вибрации СН 2.2.4/2.1.8.566-96 «Производственная вибрация в помещениях жилых и общественных зданий»

Слайд 21

Описание слайда:

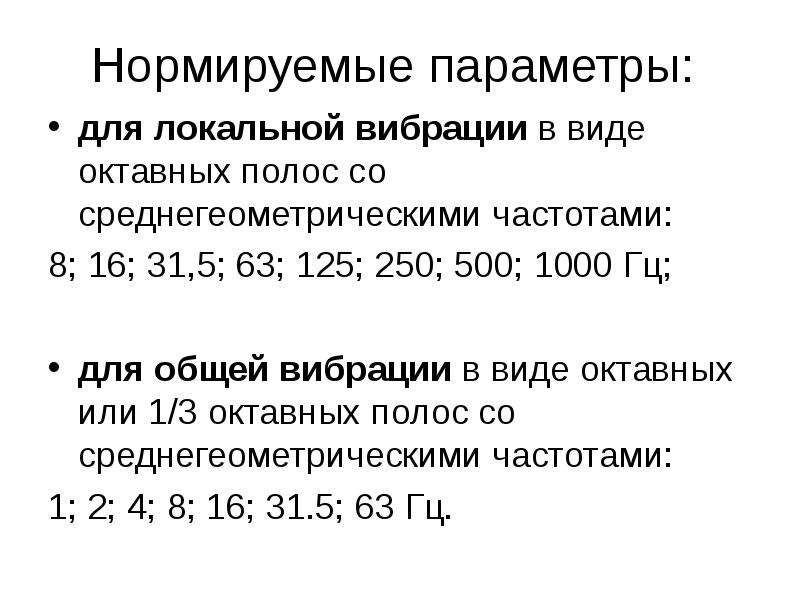

Нормируемые параметры: для локальной вибрации в виде октавных полос со среднегеометрическими частотами: 8; 16; 31,5; 63; 125; 250; 500; 1000 Гц; для общей вибрации в виде октавных или 1/3 октавных полос со среднегеометрическими частотами: 1; 2; 4; 8; 16; 31.5; 63 Гц.

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

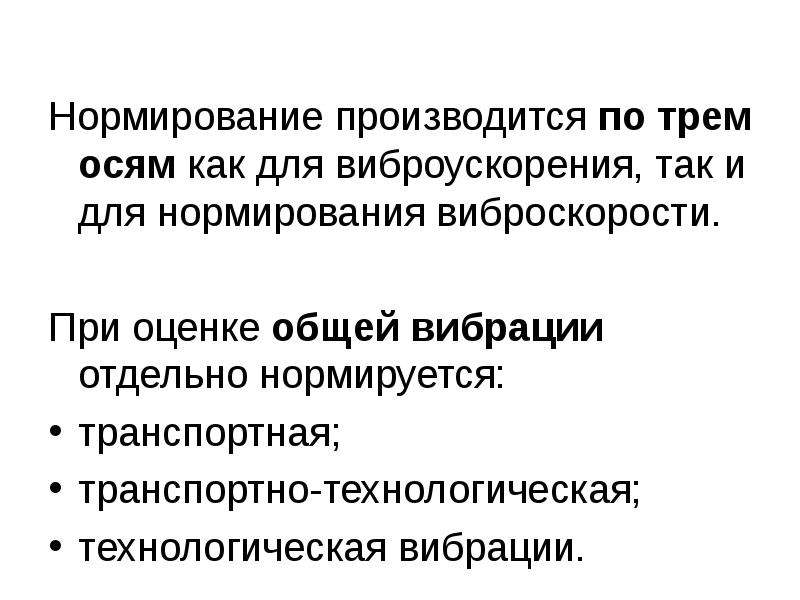

Нормирование производится по трем осям как для виброускорения, так и для нормирования виброскорости. При оценке общей вибрации отдельно нормируется: транспортная; транспортно-технологическая; технологическая вибрации.

Слайд 24

Описание слайда:

Предельно допустимые значения производственной локальной вибрации

Слайд 25

Описание слайда:

Методы борьбы с вибрацией 1. Конструирование и проектирование машин и технологических процессов, в которых: исключены или снижены неуравновешенные силы, отсутствует ударное взаимодействие деталей, устранение дисбаланса вращающихся масс достигается балансировкой.

Слайд 26

Описание слайда:

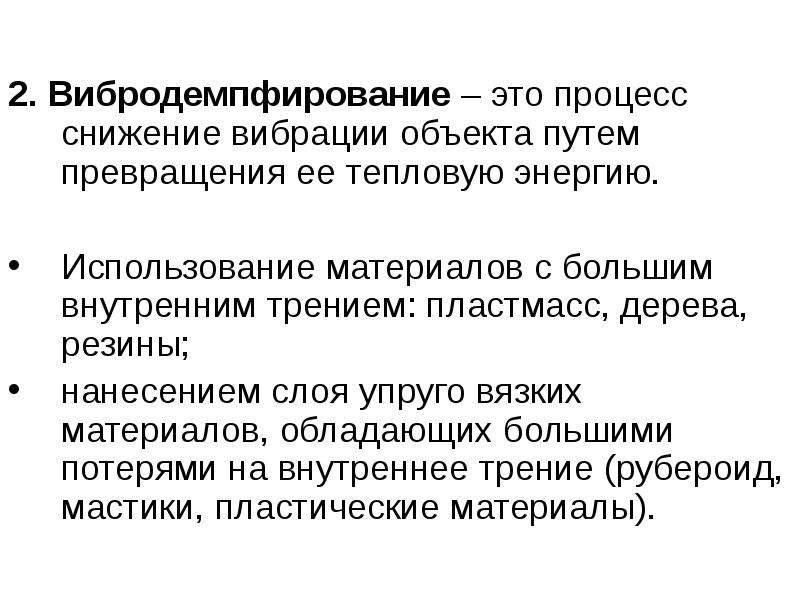

2. Вибродемпфирование – это процесс снижение вибрации объекта путем превращения ее тепловую энергию. Использование материалов с большим внутренним трением: пластмасс, дерева, резины; нанесением слоя упруго вязких материалов, обладающих большими потерями на внутреннее трение (рубероид, мастики, пластические материалы).

Слайд 27

Описание слайда:

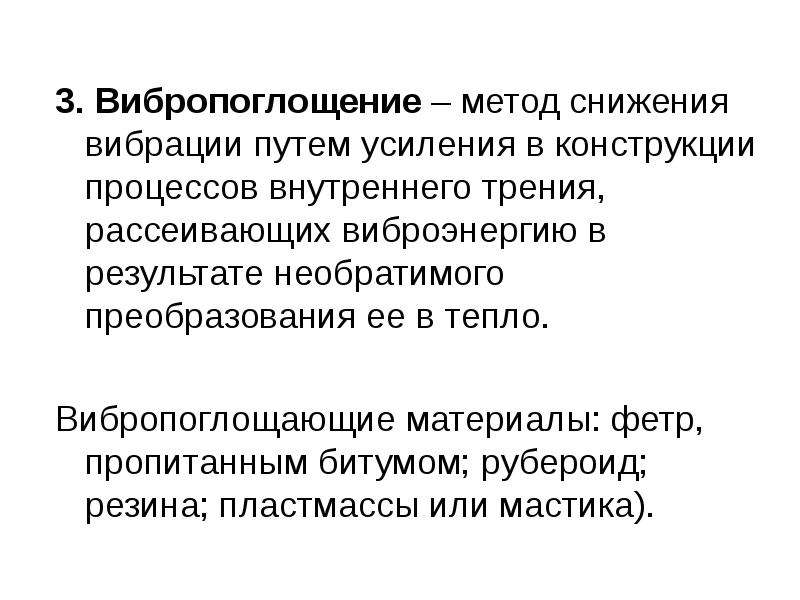

3. Вибропоглощение – метод снижения вибрации путем усиления в конструкции процессов внутреннего трения, рассеивающих виброэнергию в результате необратимого преобразования ее в тепло. Вибропоглощающие материалы: фетр, пропитанным битумом; рубероид; резина; пластмассы или мастика).

Слайд 28

Описание слайда:

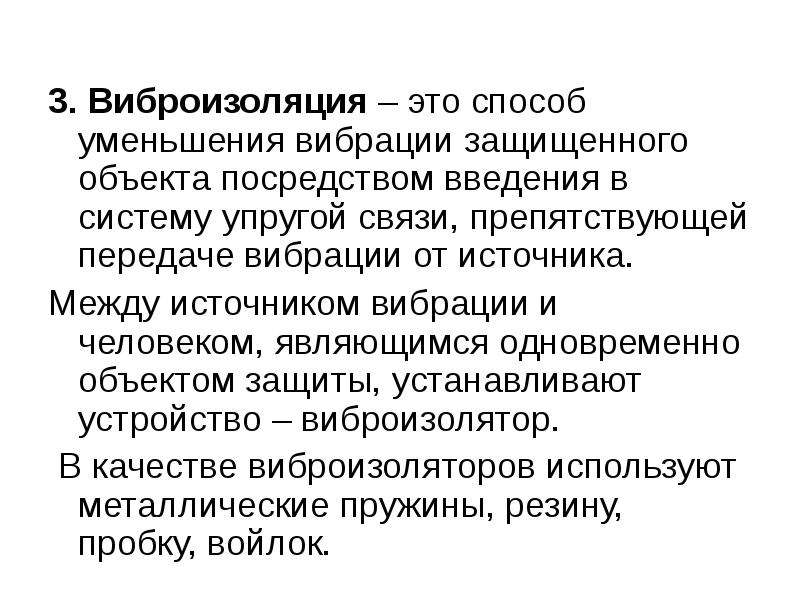

3. Виброизоляция – это способ уменьшения вибрации защищенного объекта посредством введения в систему упругой связи, препятствующей передаче вибрации от источника. Между источником вибрации и человеком, являющимся одновременно объектом защиты, устанавливают устройство – виброизолятор. В качестве виброизоляторов используют металлические пружины, резину, пробку, войлок.

Слайд 29

Описание слайда:

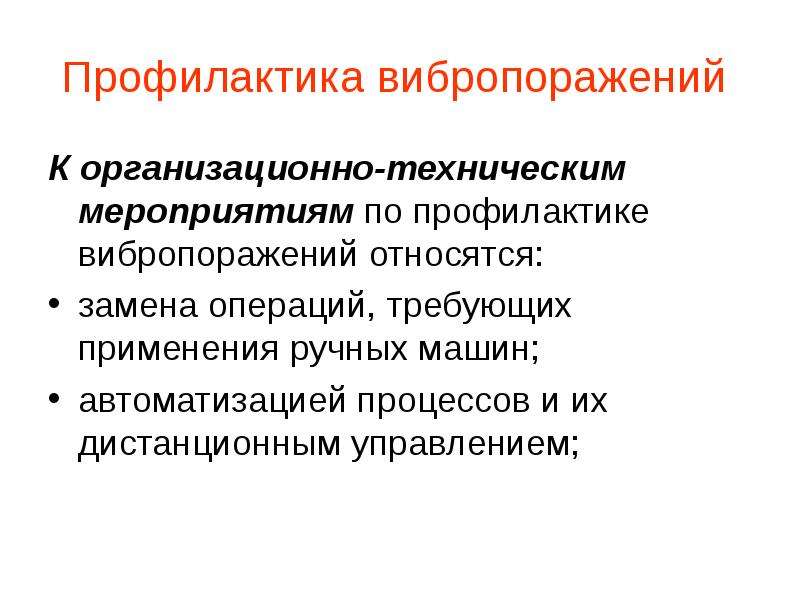

Профилактика вибропоражений К организационно-техническим мероприятиям по профилактике вибропоражений относятся: замена операций, требующих применения ручных машин; автоматизацией процессов и их дистанционным управлением;

Слайд 30

Описание слайда:

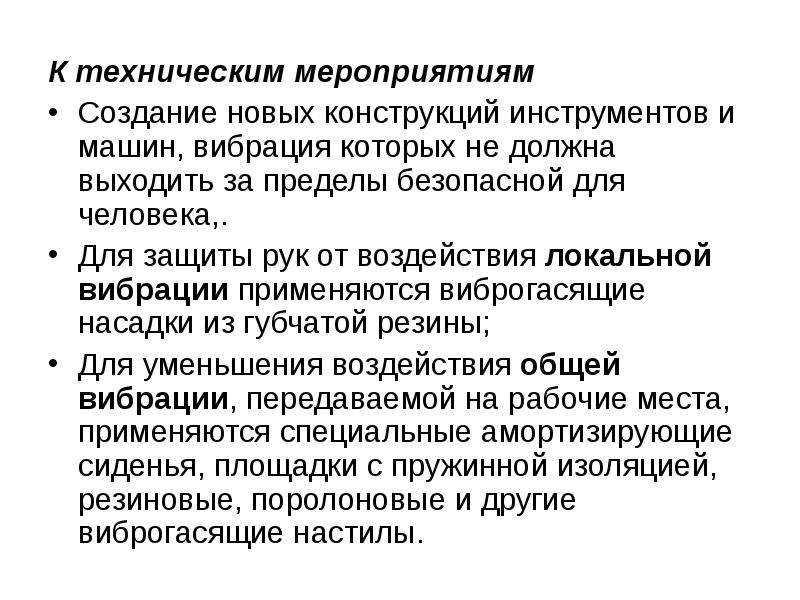

К техническим мероприятиям Создание новых конструкций инструментов и машин, вибрация которых не должна выходить за пределы безопасной для человека,. Для защиты рук от воздействия локальной вибрации применяются виброгасящие насадки из губчатой резины; Для уменьшения воздействия общей вибрации, передаваемой на рабочие места, применяются специальные амортизирующие сиденья, площадки с пружинной изоляцией, резиновые, поролоновые и другие виброгасящие настилы.
