🗊Презентация Введение в направление «Электроэнергетика»

ЭНЕРГИЯ ЭНЕРГИЯ - универсальная мера движения и взаимодействия всех видов материи. Энергия движения называется кинетической энергией. Энергия взаимодействия называется потенциальной энергией. Признаком взаимодействия является наличие силы – векторной величины, являющейся мерой механического воздействия на тело со стороны других тел и полей, в результате которого тело приобретает ускорение или изменяет свои форму и размеры.

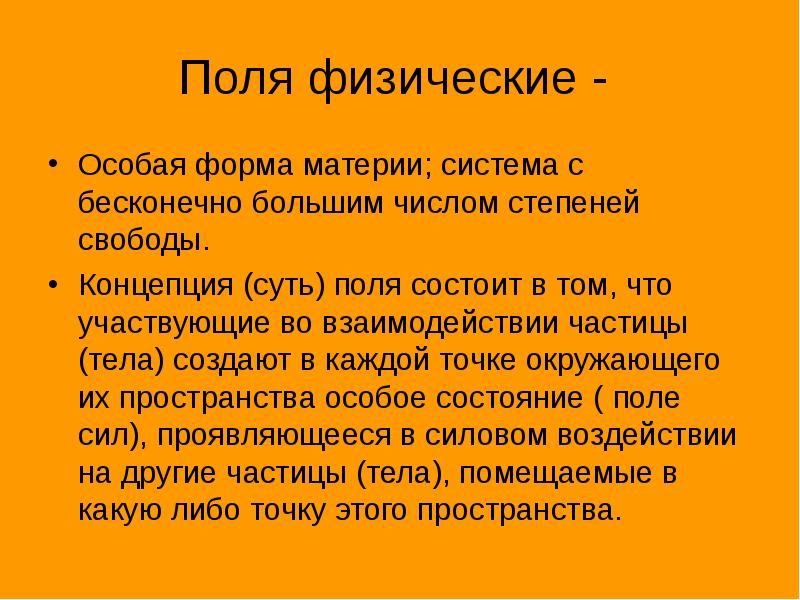

Поля физические - Особая форма материи; система с бесконечно большим числом степеней свободы. Концепция (суть) поля состоит в том, что участвующие во взаимодействии частицы (тела) создают в каждой точке окружающего их пространства особое состояние ( поле сил), проявляющееся в силовом воздействии на другие частицы (тела), помещаемые в какую либо точку этого пространства.

Поля физические Гравитационное поле γгр- гравитационная постоянная, (γ*гр) -1 = G = 6,67258×10-11 кг-1·с-2·м3 Электромагнитное поле

Электромагнитное поле Электромагнитное поле (ЭМП) – особый вид материи, посредством которой осуществляется взаимодействие между заряженными частицами. Электрическая составляющая ЭМП – электрическое поле создаётся зарядом. Магнитная составляющая ЭМП – магнитное поле возникает при движении заряда.

Фундаментальные законы электричества

Размерности физических величин Джоуль – единица измерения энергии Основные единицы: килограмм - кг метр - м секунда - с Ампер - А Кельвин - К Дж = Н×м = В×А×с

Основные электрические величины Электрический ток – скорость движения зарядов [Ампер],[Кулон/секунда], [Кл/с] Электрическое напряжение – работа по перемещению единичного заряда между двумя точками электрического поля [Вольт],[м2кг/с3А] Электрическое сопротивление – коэффициент пропорциональности между током и напряжением: U=R×I (Закон Ома) [Ом], [В/А] Электрическая ёмкость – коэффициент пропорциональности между напряжением и зарядом: q=CU [Фарада], [А2с4/кгм3] Индуктивность – коэффициент пропорциональности между током и магнитным потоком: Ф=LI [Генри], [м2кг/с2А2] Мощность – скорость преобразования энергии Электрическая мощность [Ватт],[В×А],[м2кг/с3]

Литература Физика (для средней школы), разделы: Механика Электричество Теплота Ю.В.Целебровский Первокурсникам об электричестве: учеб. пособие. – Новосибирск: Изд-во НГТУ, 2012.48 с. Ю.В.Целебровский Начала переменного тока: учеб. пособие / Новосибирск: Изд-во НГТУ, 2014. – 44 с И.Е. Иродов Электромагнетизм. Основные законы / 7-е изд. – М.: БИНОМ, Лаборатория знаний, 2010. – 319 с. Правила устройства электроустановок. 7-е издание, глава 1. разделы: 1.1, 1.2, 1.7

Требования к индивидуальному заданию: Задание выбирается самостоятельно Тематика – электроэнергетическая, желательно связанная с работой. Описывая конкретный электроэнергетический объект, следует показать, какие фундаментальные законы электричества в нём заложены и насколько его исполнение соответствует ПУЭ. Оформление титульного листа произвольное, с указанием темы, фамилии, имени, отчества исполнителя, номера учебной группы. В начале самостоятельной работы приводится её содержание. В конце самостоятельной работы приводится список использованной литературы
