Слайд 1

Описание слайда:

Высокие медицинские технологии

Слайд 2

Описание слайда:

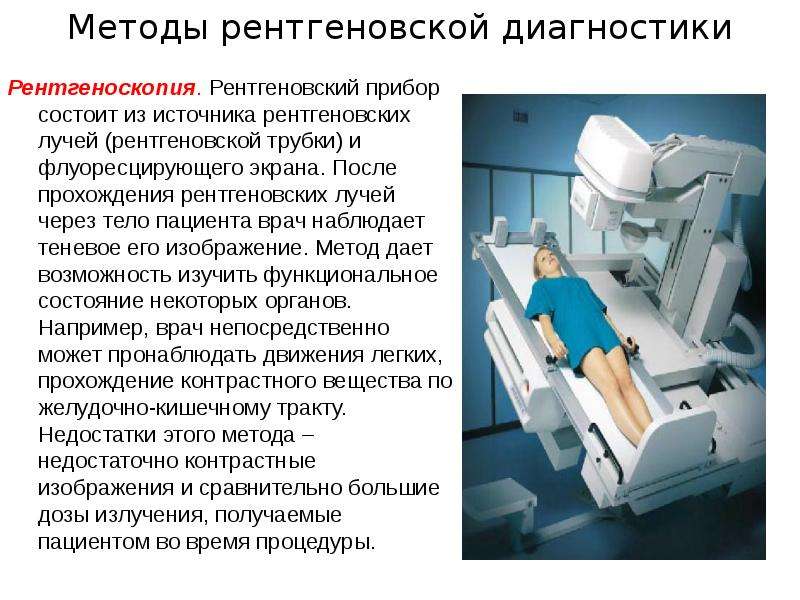

Методы рентгеновской диагностики Рентгеноскопия. Рентгеновский прибор состоит из источника рентгеновских лучей (рентгеновской трубки) и флуоресцирующего экрана. После прохождения рентгеновских лучей через тело пациента врач наблюдает теневое его изображение. Метод дает возможность изучить функциональное состояние некоторых органов. Например, врач непосредственно может пронаблюдать движения легких, прохождение контрастного вещества по желудочно-кишечному тракту. Недостатки этого метода – недостаточно контрастные изображения и сравнительно большие дозы излучения, получаемые пациентом во время процедуры.

Слайд 3

Описание слайда:

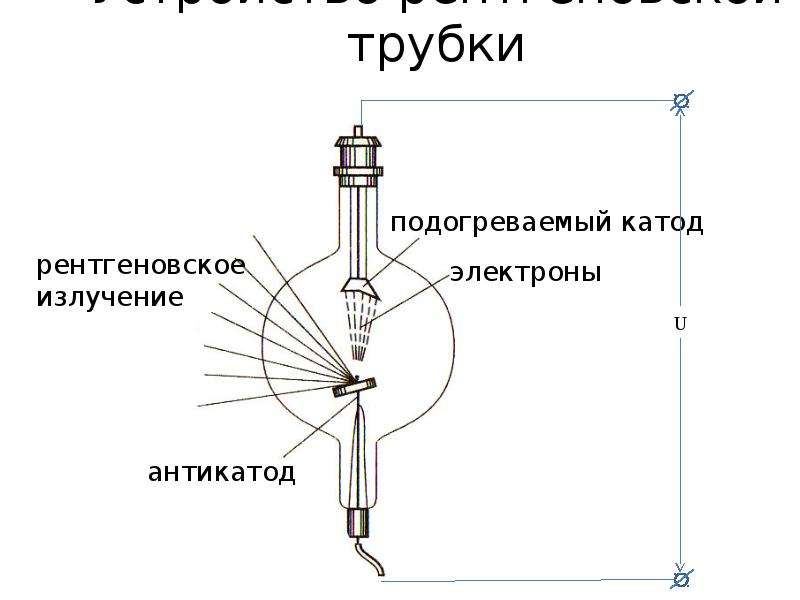

Устройство рентгеновской трубки

Слайд 4

Описание слайда:

Методы рентгеновской диагностики Рентгенография. (Радиография рентгеновских лучей). Это метод исследования с помощью рентгеновских лучей, в ходе которого изображение записывается на фотографическую пленку. Фотографии делаются обычно в двух перпендикулярных плоскостях. Этот метод имеет некоторые преимущества. Рентгеновские фотографии содержат больше деталей, чем изображение на флуоресцентном экране, и потому они являются более информативными. Они могут быть сохранены для дальнейшего анализа. Общая доза излучения меньше, чем применяемая в рентгеноскопии.

Слайд 5

Описание слайда:

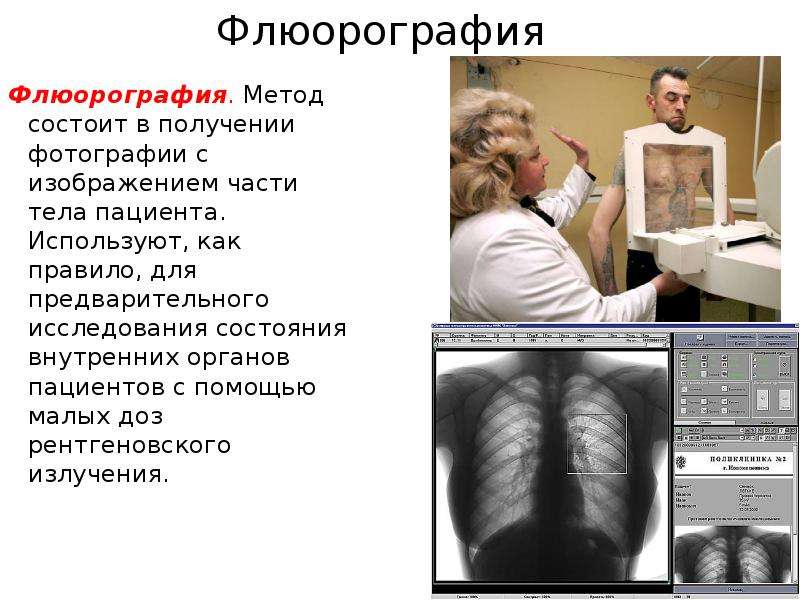

Флюорография Флюорография. Метод состоит в получении фотографии с изображением части тела пациента. Используют, как правило, для предварительного исследования состояния внутренних органов пациентов с помощью малых доз рентгеновского излучения.

Слайд 6

Описание слайда:

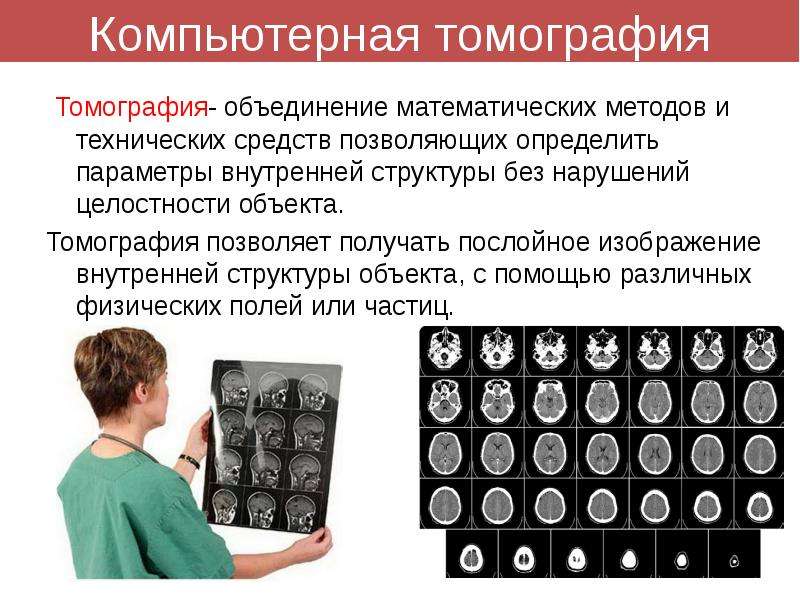

Томография- объединение математических методов и технических средств позволяющих определить параметры внутренней структуры без нарушений целостности объекта. Томография- объединение математических методов и технических средств позволяющих определить параметры внутренней структуры без нарушений целостности объекта. Томография позволяет получать послойное изображение внутренней структуры объекта, с помощью различных физических полей или частиц.

Слайд 7

Описание слайда:

Создатели метода КТ Алан М. Кормак (США). Теоретик компьютерной томографии, разработал ряд математических методов отчета поглощенной дозы излучения на основе измерений пропускания излучения.

Слайд 8

Описание слайда:

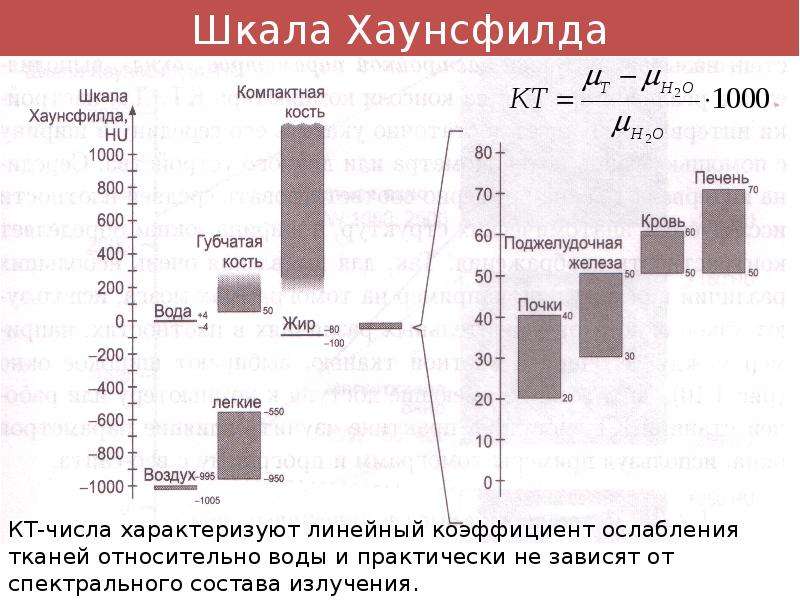

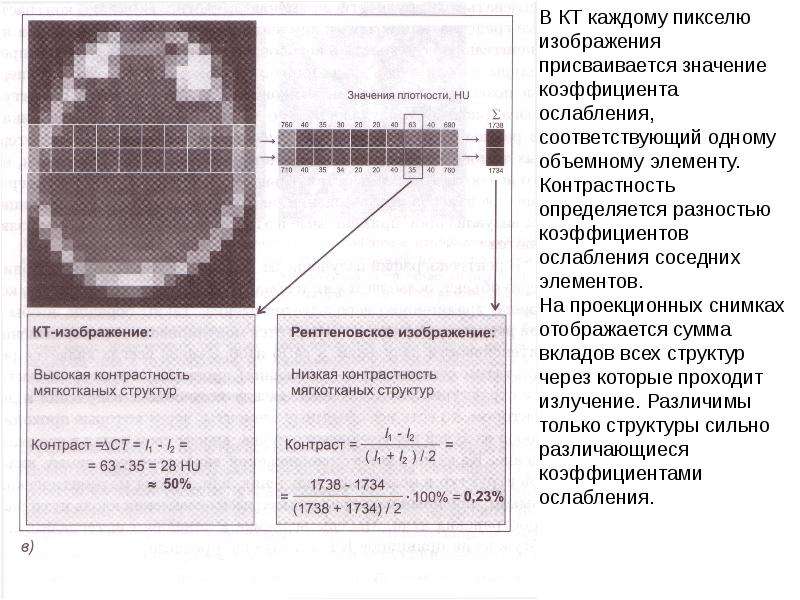

Шкала Хаунсфилда

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

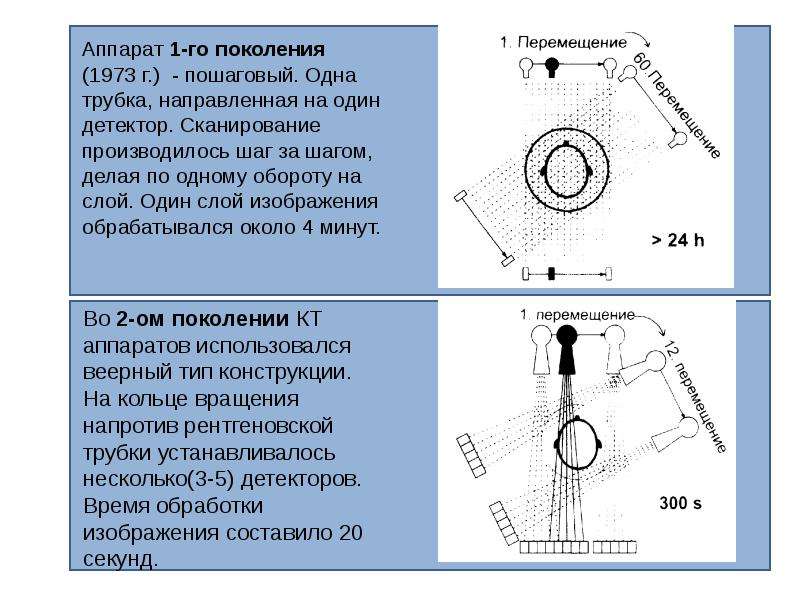

Аппарат 1-го поколения (1973 г.) - пошаговый. Одна трубка, направленная на один детектор. Сканирование производилось шаг за шагом, делая по одному обороту на слой. Один слой изображения обрабатывался около 4 минут. Аппарат 1-го поколения (1973 г.) - пошаговый. Одна трубка, направленная на один детектор. Сканирование производилось шаг за шагом, делая по одному обороту на слой. Один слой изображения обрабатывался около 4 минут.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

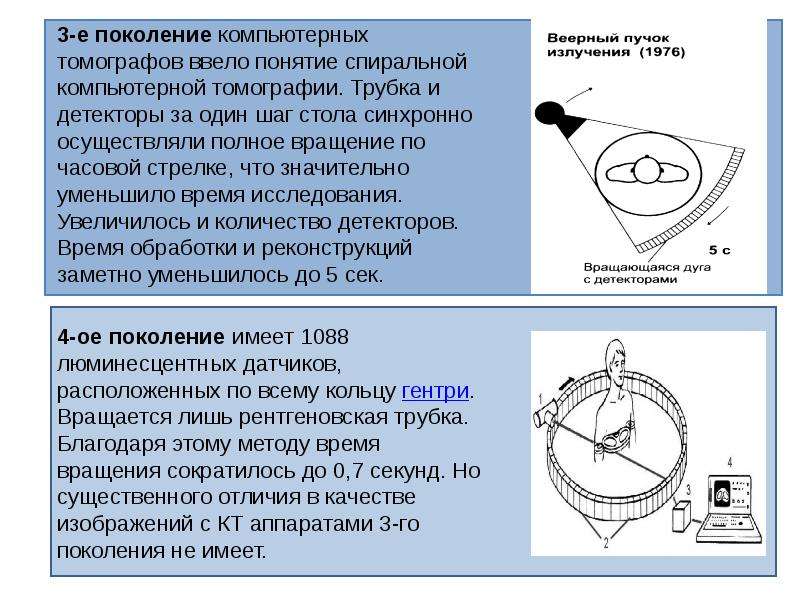

3-е поколение компьютерных томографов ввело понятие спиральной компьютерной томографии. Трубка и детекторы за один шаг стола синхронно осуществляли полное вращение по часовой стрелке, что значительно уменьшило время исследования. Увеличилось и количество детекторов. Время обработки и реконструкций заметно уменьшилось до 5 сек. 3-е поколение компьютерных томографов ввело понятие спиральной компьютерной томографии. Трубка и детекторы за один шаг стола синхронно осуществляли полное вращение по часовой стрелке, что значительно уменьшило время исследования. Увеличилось и количество детекторов. Время обработки и реконструкций заметно уменьшилось до 5 сек. 4-ое поколение имеет 1088 люминесцентных датчиков, расположенных по всему кольцу гентри. Вращается лишь рентгеновская трубка. Благодаря этому методу время вращения сократилось до 0,7 секунд. Но существенного отличия в качестве изображений с КТ аппаратами 3-го поколения не имеет.

Слайд 13

Описание слайда:

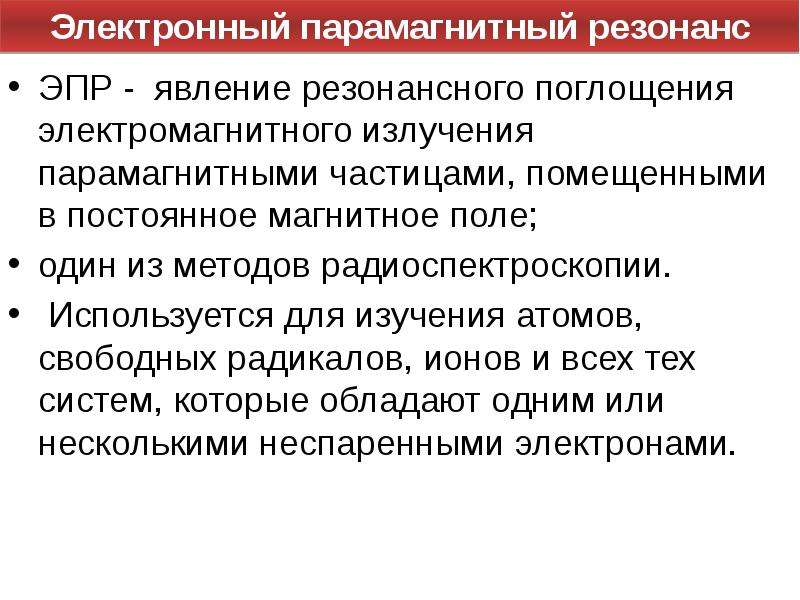

ЭПР - явление резонансного поглощения электромагнитного излучения парамагнитными частицами, помещенными в постоянное магнитное поле; ЭПР - явление резонансного поглощения электромагнитного излучения парамагнитными частицами, помещенными в постоянное магнитное поле; один из методов радиоспектроскопии. Используется для изучения атомов, свободных радикалов, ионов и всех тех систем, которые обладают одним или несколькими неспаренными электронами.

Слайд 14

Описание слайда:

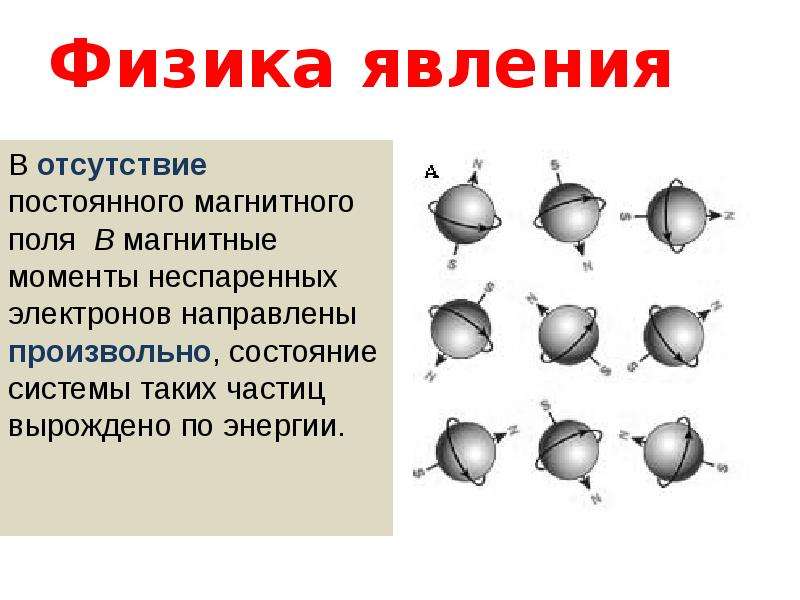

Физика явления В отсутствие постоянного магнитного поля В магнитные моменты неспаренных электронов направлены произвольно, состояние системы таких частиц вырождено по энергии.

Слайд 15

Описание слайда:

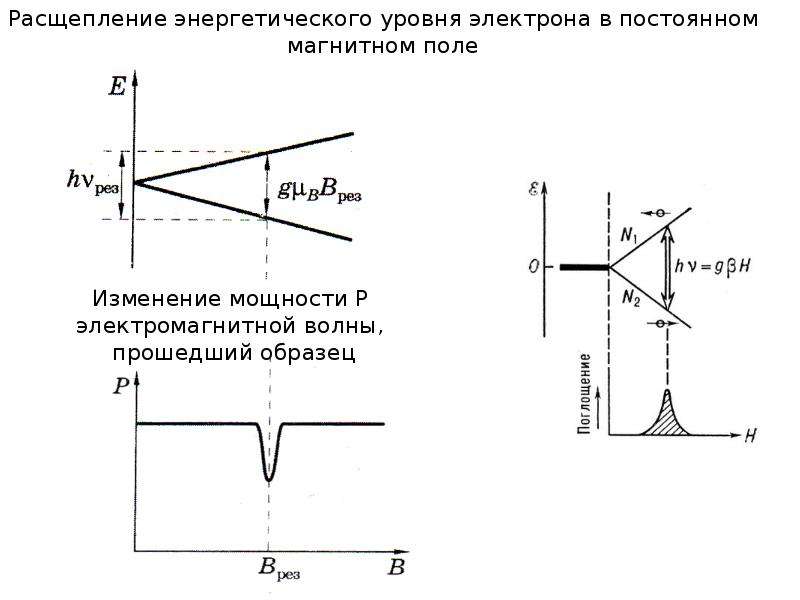

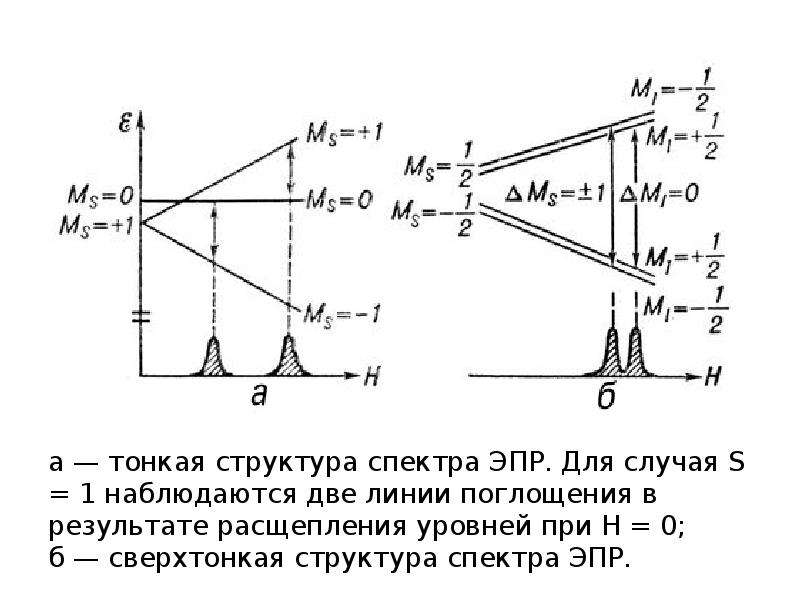

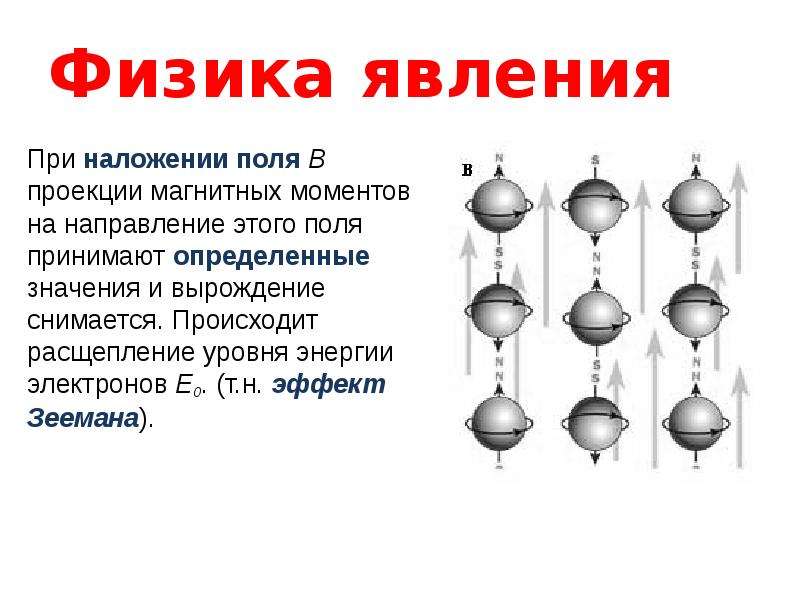

Физика явления При наложении поля В проекции магнитных моментов на направление этого поля принимают определенные значения и вырождение снимается. Происходит расщепление уровня энергии электронов E0. (т.н. эффект Зеемана).

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

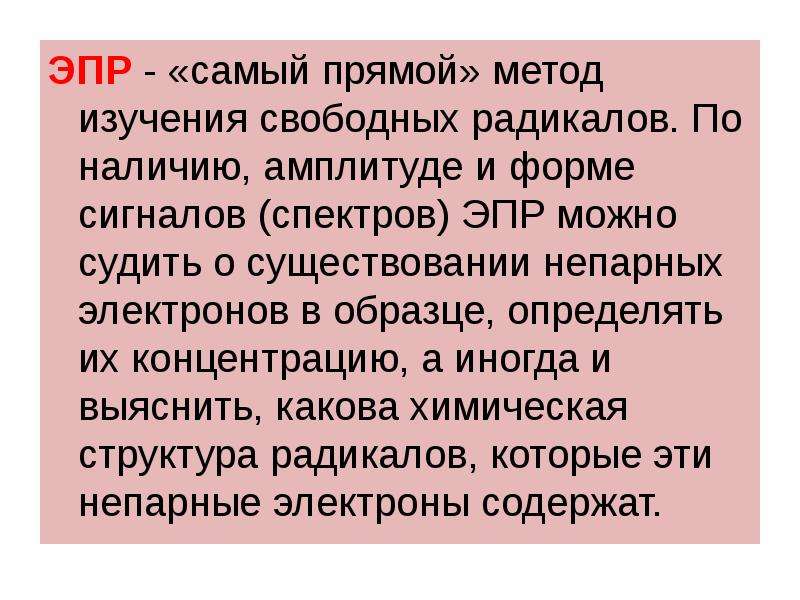

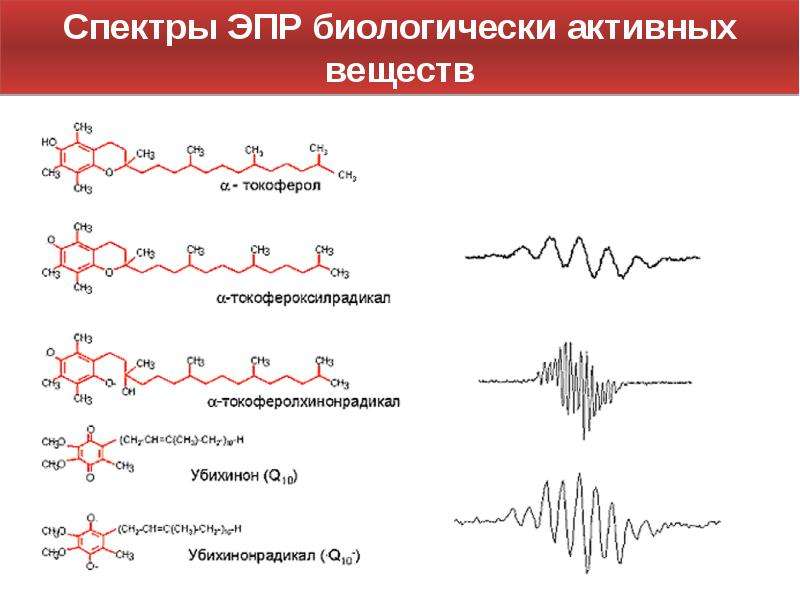

ЭПР - «самый прямой» метод изучения свободных радикалов. По наличию, амплитуде и форме сигналов (спектров) ЭПР можно судить о существовании непарных электронов в образце, определять их концентрацию, а иногда и выяснить, какова химическая структура радикалов, которые эти непарные электроны содержат. ЭПР - «самый прямой» метод изучения свободных радикалов. По наличию, амплитуде и форме сигналов (спектров) ЭПР можно судить о существовании непарных электронов в образце, определять их концентрацию, а иногда и выяснить, какова химическая структура радикалов, которые эти непарные электроны содержат.

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд в процессе доработки Нобелевская премия по физиологии и медицине за 2003 г присуждена Полу Лотербуру и Питеру Мэнсфилду за изобретение метода магнитно-резонансной томографии.

Слайд 27

Описание слайда:

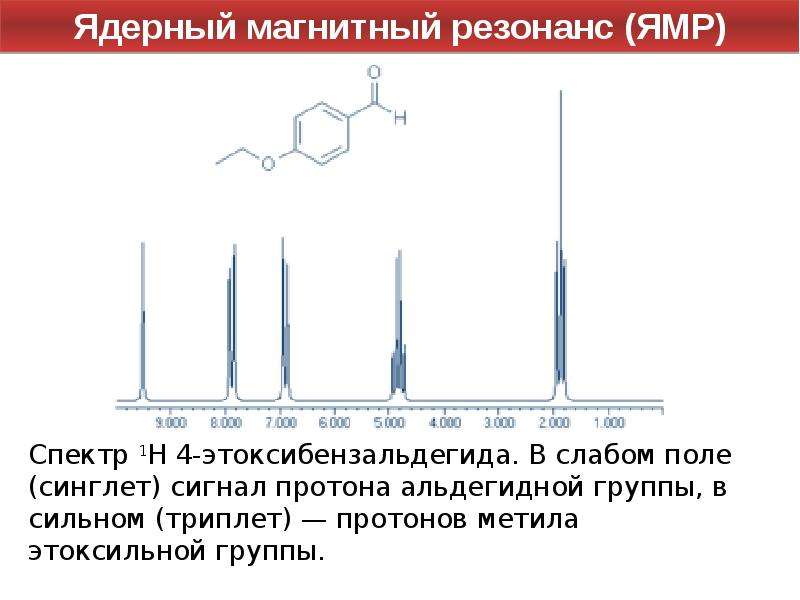

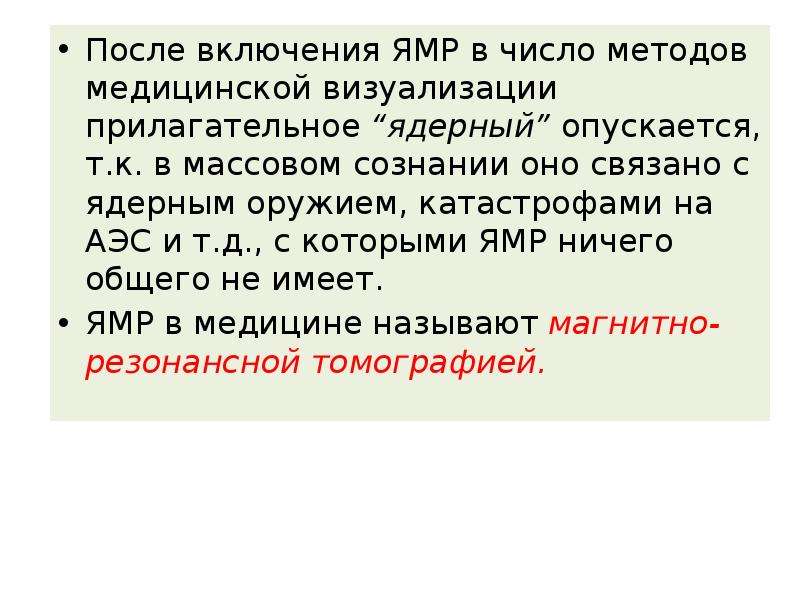

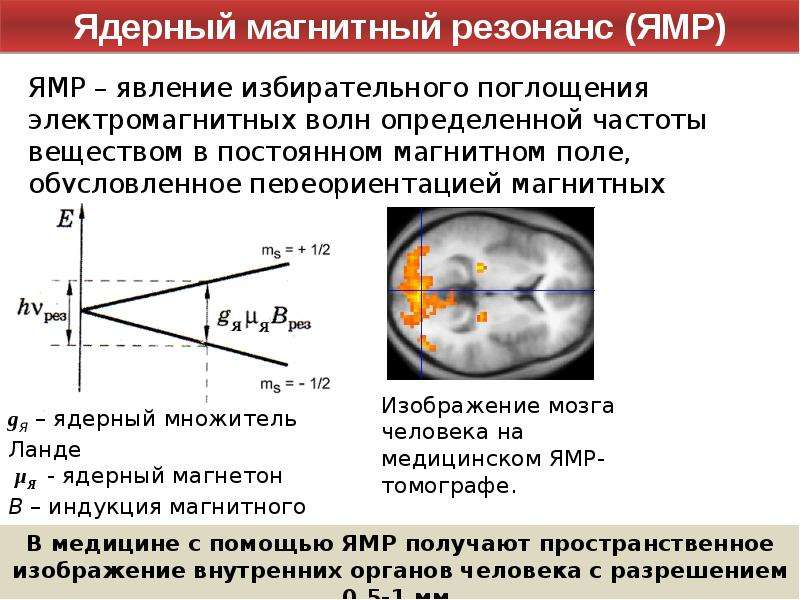

После включения ЯМР в число методов медицинской визуализации прилагательное “ядерный” опускается, т.к. в массовом сознании оно связано с ядерным оружием, катастрофами на АЭС и т.д., с которыми ЯМР ничего общего не имеет. ЯМР в медицине называют магнитно-резонансной томографией.

Слайд 28

Описание слайда:

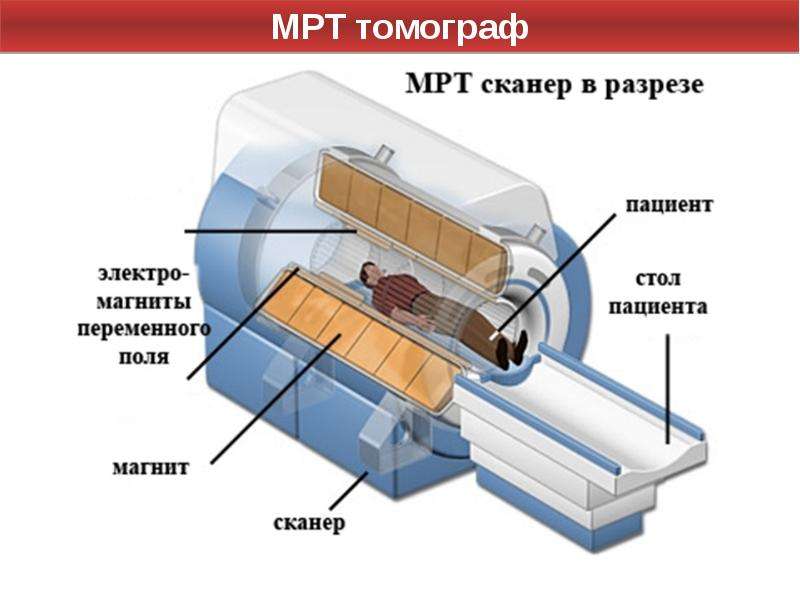

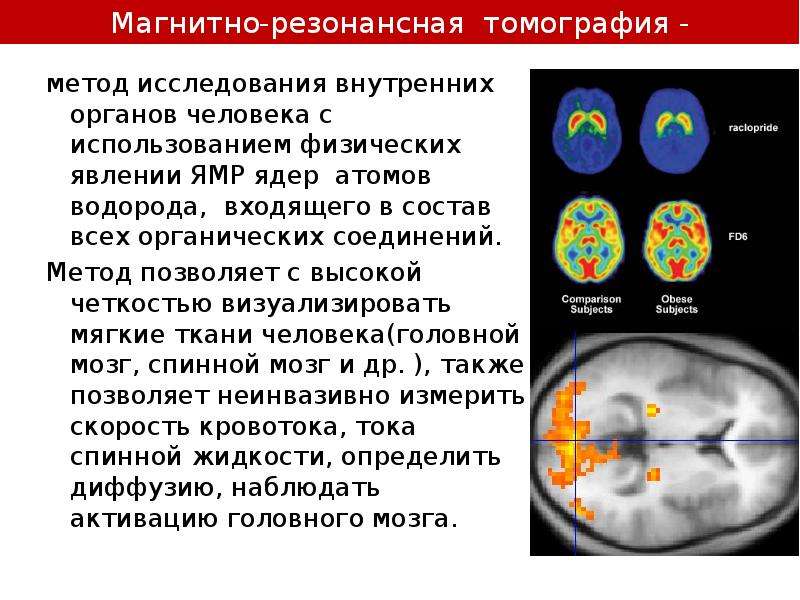

Магнитно-резонансная томография - метод исследования внутренних органов человека с использованием физических явлении ЯМР ядер атомов водорода, входящего в состав всех органических соединений. Метод позволяет с высокой четкостью визуализировать мягкие ткани человека(головной мозг, спинной мозг и др. ), также позволяет неинвазивно измерить скорость кровотока, тока спинной жидкости, определить диффузию, наблюдать активацию головного мозга.

Слайд 29

Описание слайда:

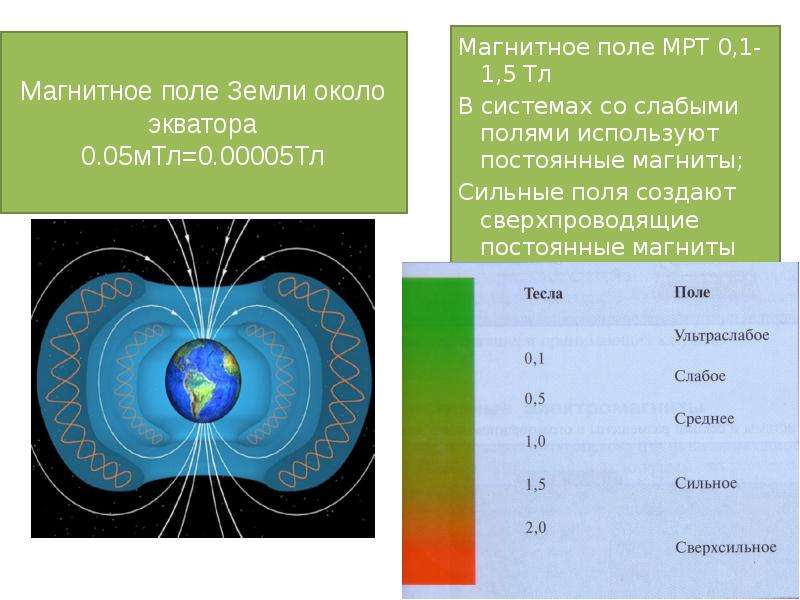

Магнитное поле Земли около экватора 0.05мТл=0.00005Тл Магнитное поле МРТ 0,1-1,5 Тл В системах со слабыми полями используют постоянные магниты; Сильные поля создают сверхпроводящие постоянные магниты

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

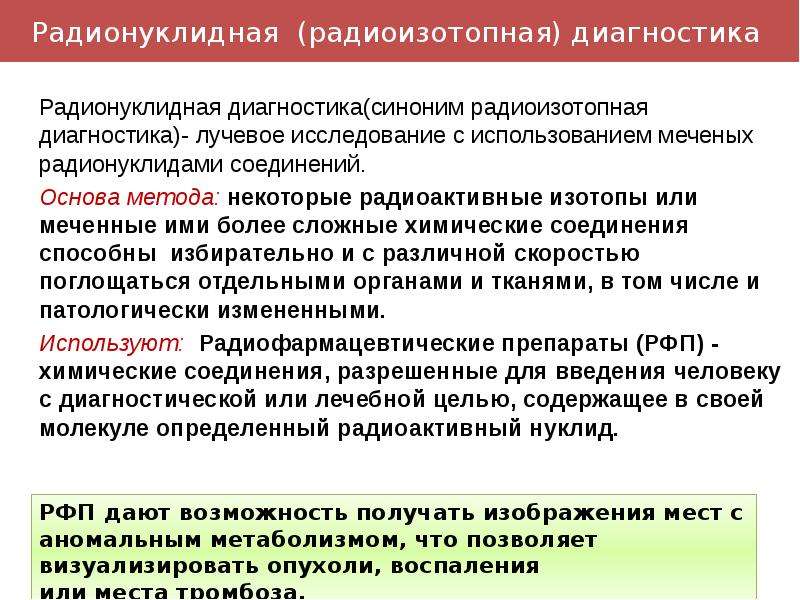

Радионуклидная диагностика(синоним радиоизотопная диагностика)- лучевое исследование с использованием меченых радионуклидами соединений. Основа метода: некоторые радиоактивные изотопы или меченные ими более сложные химические соединения способны избирательно и с различной скоростью поглощаться отдельными органами и тканями, в том числе и патологически измененными. Используют: Радиофармацевтические препараты (РФП) - химические соединения, разрешенные для введения человеку с диагностической или лечебной целью, содержащее в своей молекуле определенный радиоактивный нуклид.

Слайд 34

Описание слайда:

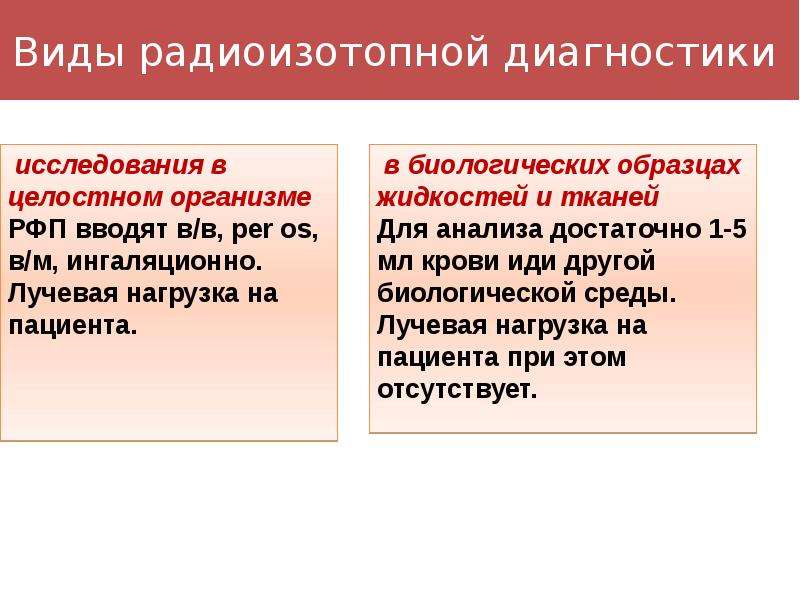

Виды радиоизотопной диагностики

Слайд 35

Описание слайда:

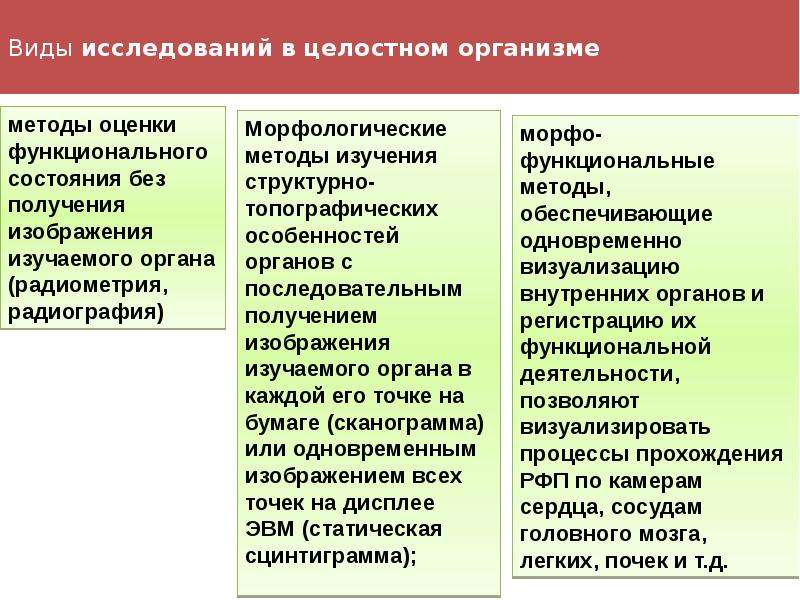

Виды исследований в целостном организме

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

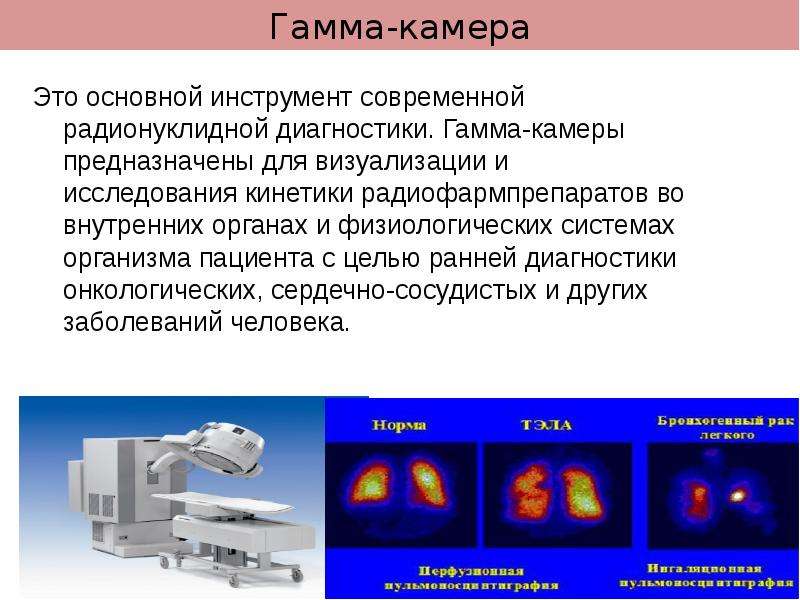

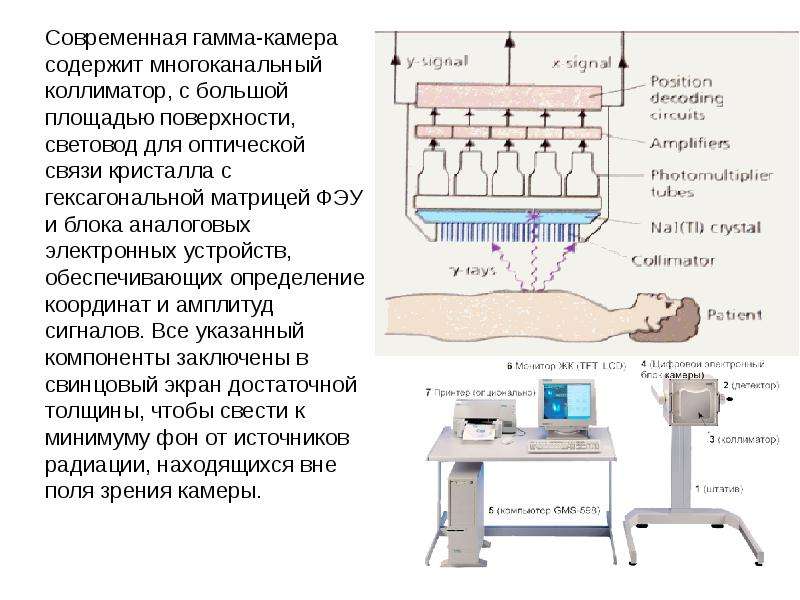

Гамма-камера Это основной инструмент современной радионуклидной диагностики. Гамма-камеры предназначены для визуализации и исследования кинетики радиофармпрепаратов во внутренних органах и физиологических системах организма пациента с целью ранней диагностики онкологических, сердечно-сосудистых и других заболеваний человека.

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

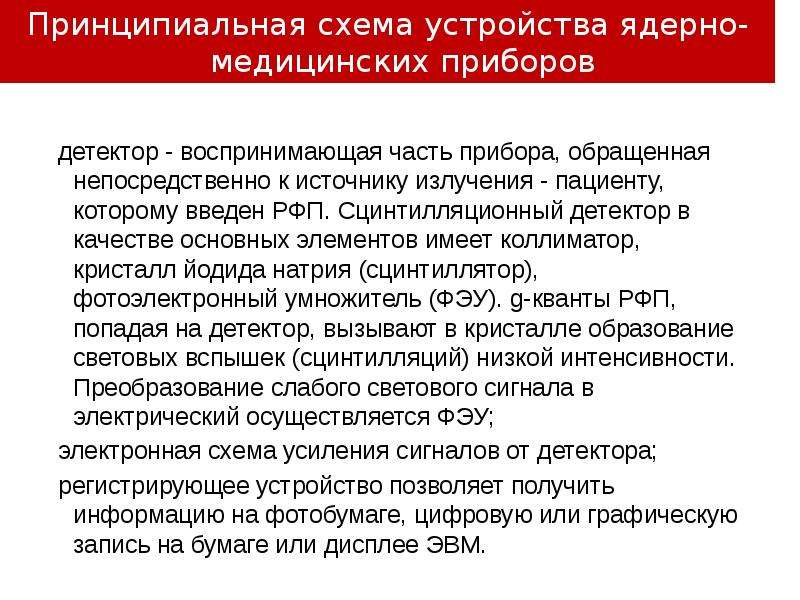

детектор - воспринимающая часть прибора, обращенная непосредственно к источнику излучения - пациенту, которому введен РФП. Сцинтилляционный детектор в качестве основных элементов имеет коллиматор, кристалл йодида натрия (сцинтиллятор), фотоэлектронный умножитель (ФЭУ). g-кванты РФП, попадая на детектор, вызывают в кристалле образование световых вспышек (сцинтилляций) низкой интенсивности. Преобразование слабого светового сигнала в электрический осуществляется ФЭУ; детектор - воспринимающая часть прибора, обращенная непосредственно к источнику излучения - пациенту, которому введен РФП. Сцинтилляционный детектор в качестве основных элементов имеет коллиматор, кристалл йодида натрия (сцинтиллятор), фотоэлектронный умножитель (ФЭУ). g-кванты РФП, попадая на детектор, вызывают в кристалле образование световых вспышек (сцинтилляций) низкой интенсивности. Преобразование слабого светового сигнала в электрический осуществляется ФЭУ; электронная схема усиления сигналов от детектора; регистрирующее устройство позволяет получить информацию на фотобумаге, цифровую или графическую запись на бумаге или дисплее ЭВМ.

Слайд 40

Описание слайда:

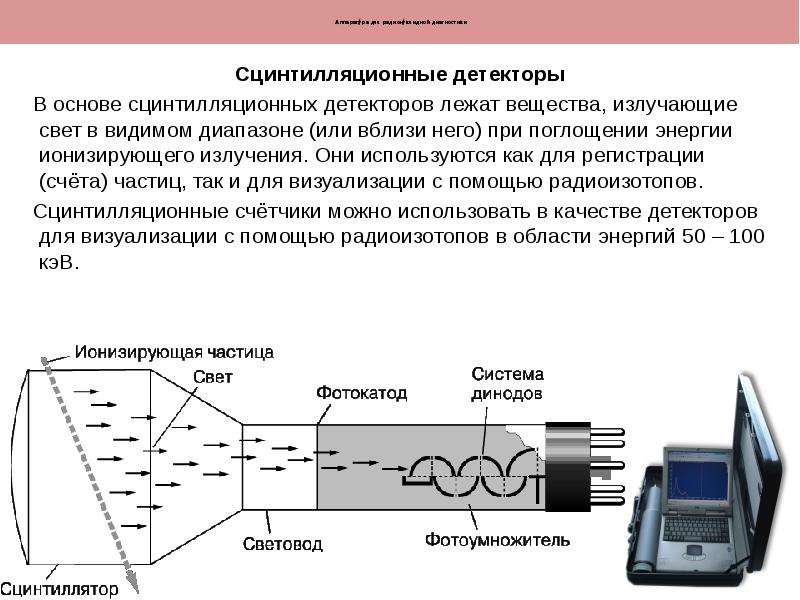

Аппаратура для радионуклидной диагностики Сцинтилляционные детекторы В основе сцинтилляционных детекторов лежат вещества, излучающие свет в видимом диапазоне (или вблизи него) при поглощении энергии ионизирующего излучения. Они используются как для регистрации (счёта) частиц, так и для визуализации с помощью радиоизотопов. Сцинтилляционные счётчики можно использовать в качестве детекторов для визуализации с помощью радиоизотопов в области энергий 50 – 100 кэВ.
