Слайд 1


ВВЕДЕНИЕ В ТЕОРИЮ ГРАФОВ Желобаев А.Л. МИЭТ 2009.
Описание слайда:
ВВЕДЕНИЕ В ТЕОРИЮ ГРАФОВ Желобаев А.Л. МИЭТ 2009.

Слайд 2


1. Основные понятия теории графов
Описание слайда:
1. Основные понятия теории графов

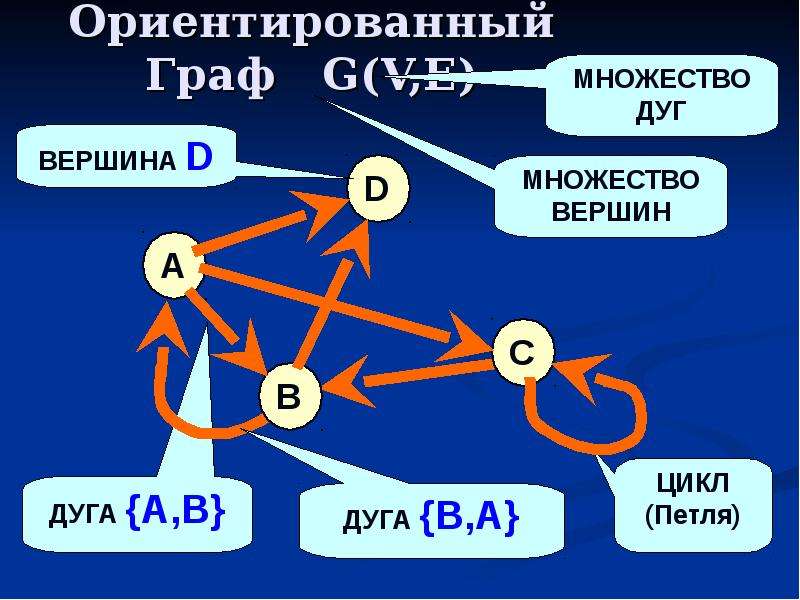

Слайд 3


Ориентированный Граф G(V,E)
Описание слайда:
Ориентированный Граф G(V,E)

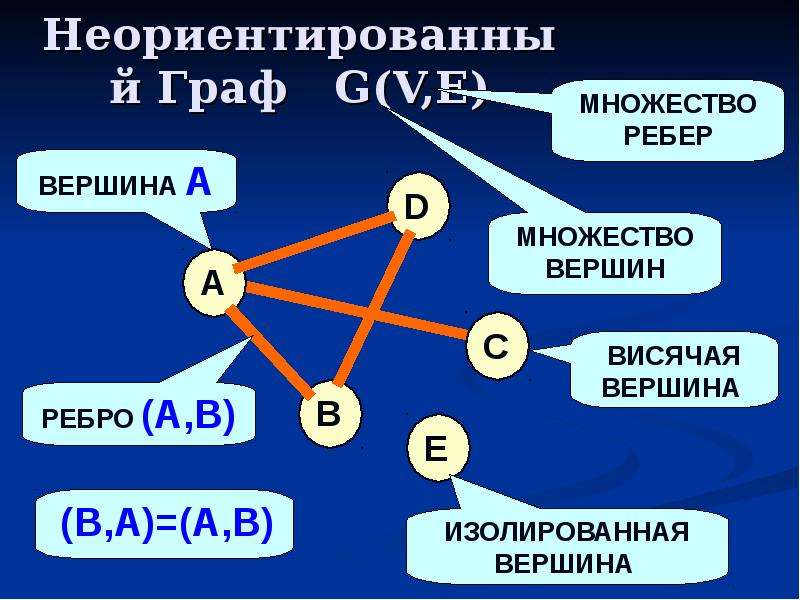

Слайд 4


Неориентированный Граф G(V,E)
Описание слайда:
Неориентированный Граф G(V,E)

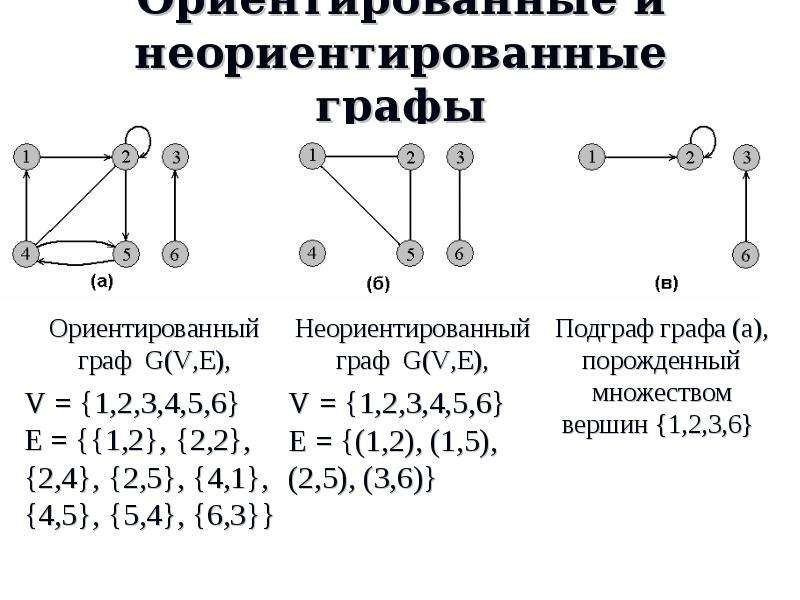

Слайд 5


Ориентированные и неориентированные графы
Описание слайда:
Ориентированные и неориентированные графы

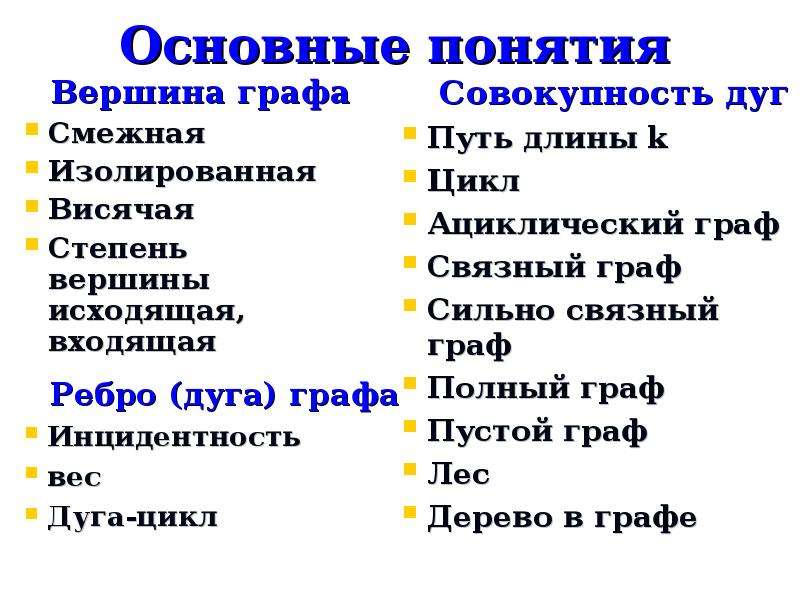

Слайд 6


Основные понятия Вершина графа Смежная Изолированная Висячая Степень вершины исходящая, входящая
Описание слайда:
Основные понятия Вершина графа Смежная Изолированная Висячая Степень вершины исходящая, входящая

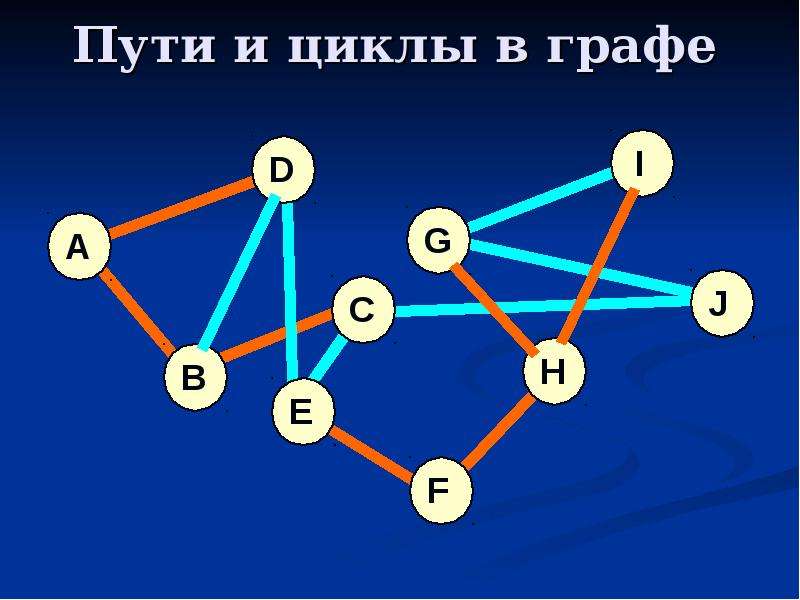

Слайд 7


Пути и циклы в графе
Описание слайда:
Пути и циклы в графе

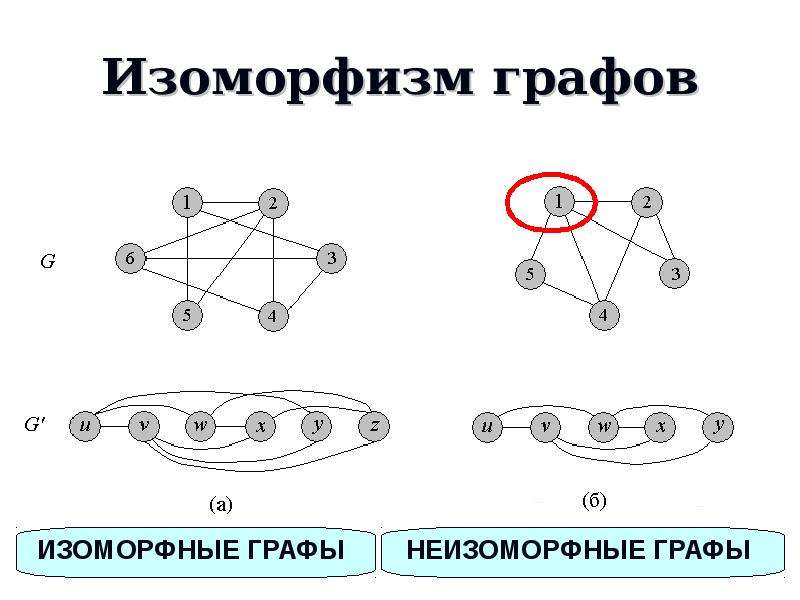

Слайд 8


Изоморфизм графов
Описание слайда:
Изоморфизм графов

Слайд 9


Подграфы
Описание слайда:
Подграфы

Слайд 10


Клики в графе
Описание слайда:
Клики в графе

Слайд 11


Двудольные графы
Описание слайда:
Двудольные графы

Слайд 12


Планарные и плоские графы
Описание слайда:
Планарные и плоские графы

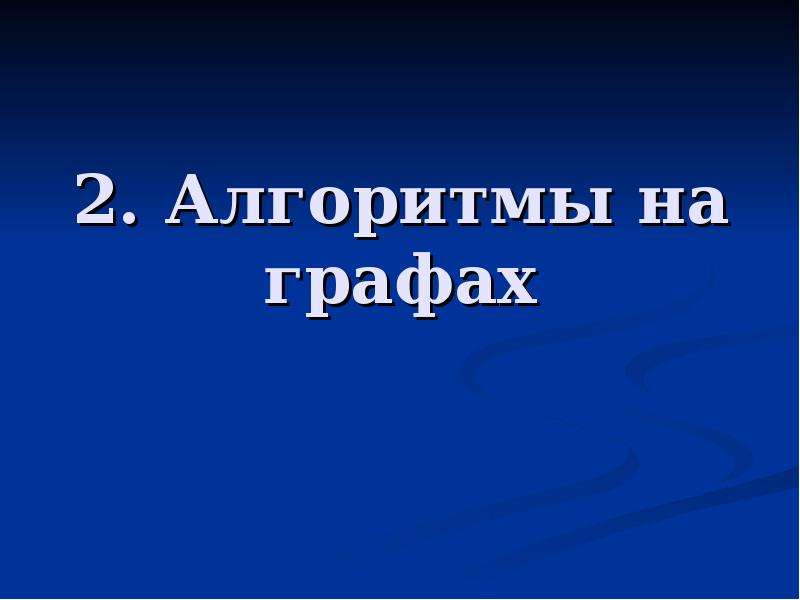

Слайд 13


2. Алгоритмы на графах
Описание слайда:
2. Алгоритмы на графах

Слайд 14


Минимальные покрывающие деревья Имеется граф G(V,E) Каждому ребру (u,v) задан неотрицательный вес w(u,v) Задача: найти подмножество Т Е, связывающее...
Описание слайда:
Минимальные покрывающие деревья Имеется граф G(V,E) Каждому ребру (u,v) задан неотрицательный вес w(u,v) Задача: найти подмножество Т Е, связывающее все вершины, для которого минимален суммарный вес w(T)=w(u,v) (u,v)εT

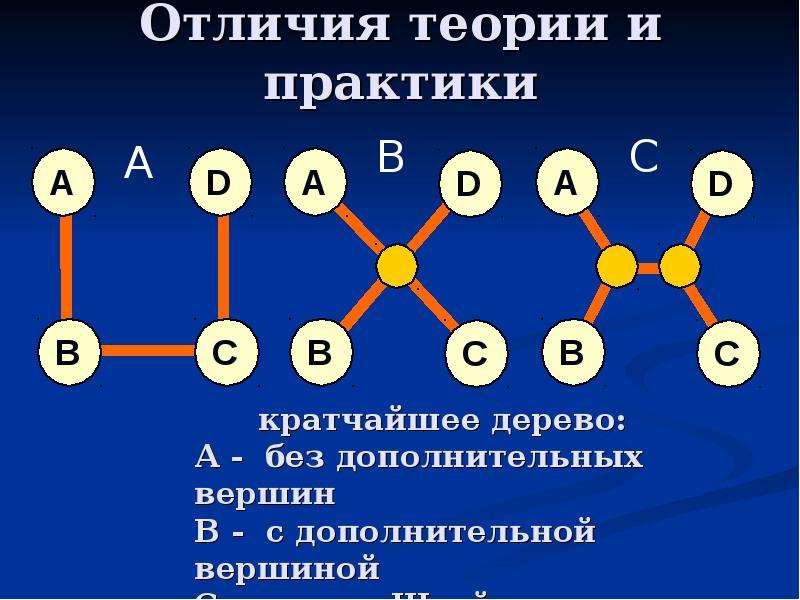

Слайд 15


Отличия теории и практики
Описание слайда:
Отличия теории и практики

Слайд 16


Алгоритм Краскала шаг 0 Суммарная длина деревьев = 0
Описание слайда:
Алгоритм Краскала шаг 0 Суммарная длина деревьев = 0

Слайд 17


Алгоритм Краскала шаг 1 Суммарная длина деревьев = 1
Описание слайда:
Алгоритм Краскала шаг 1 Суммарная длина деревьев = 1

Слайд 18


Алгоритм Краскала шаг 2 Суммарная длина деревьев = 3
Описание слайда:
Алгоритм Краскала шаг 2 Суммарная длина деревьев = 3

Слайд 19


Алгоритм Краскала шаг 3 Суммарная длина деревьев = 5
Описание слайда:
Алгоритм Краскала шаг 3 Суммарная длина деревьев = 5

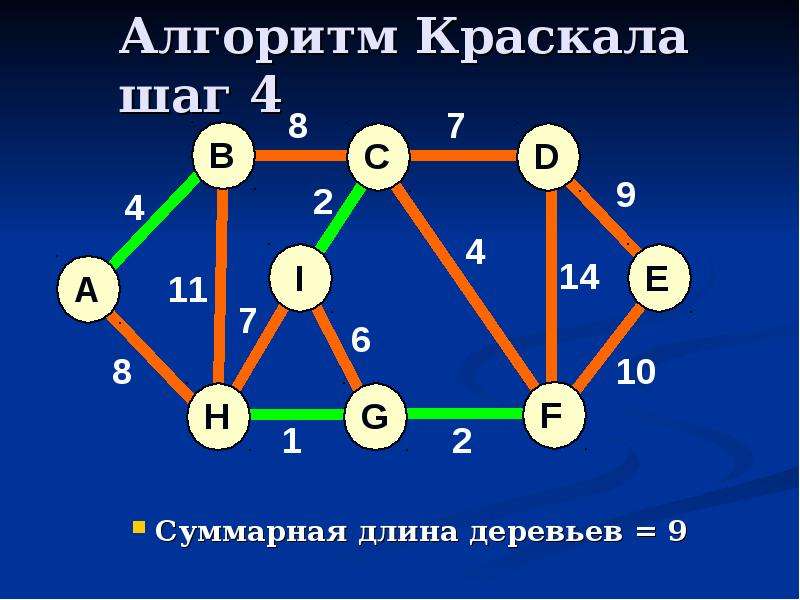

Слайд 20


Алгоритм Краскала шаг 4 Суммарная длина деревьев = 9
Описание слайда:
Алгоритм Краскала шаг 4 Суммарная длина деревьев = 9

Слайд 21


Алгоритм Краскала шаг 5 Суммарная длина деревьев = 13
Описание слайда:
Алгоритм Краскала шаг 5 Суммарная длина деревьев = 13

Слайд 22


Алгоритм Краскала шаг 6 Суммарная длина деревьев = 20
Описание слайда:
Алгоритм Краскала шаг 6 Суммарная длина деревьев = 20

Слайд 23


Алгоритм Краскала шаг 7 Суммарная длина деревьев = 28
Описание слайда:
Алгоритм Краскала шаг 7 Суммарная длина деревьев = 28

Слайд 24


Алгоритм Краскала шаг 8 Суммарная длина деревьев = 37
Описание слайда:
Алгоритм Краскала шаг 8 Суммарная длина деревьев = 37

Слайд 25


Алгоритм Краскала шаг 9 Суммарная длина деревьев = 37
Описание слайда:
Алгоритм Краскала шаг 9 Суммарная длина деревьев = 37

Слайд 26


Алгоритм Прима Начало алгоритма: с произвольной вершины К текущему дереву присоединяется смежная вершина с кратчайшим ребром. Окончание алгоритма:...
Описание слайда:
Алгоритм Прима Начало алгоритма: с произвольной вершины К текущему дереву присоединяется смежная вершина с кратчайшим ребром. Окончание алгоритма: либо все вершины подключены, либо невозможно подключить ни одно ребро.

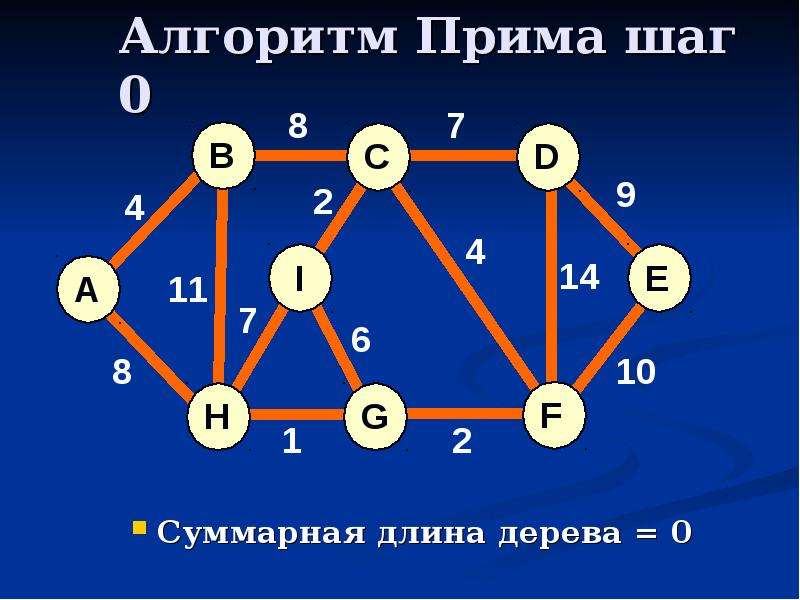

Слайд 27


Алгоритм Прима шаг 0 Суммарная длина дерева = 0
Описание слайда:
Алгоритм Прима шаг 0 Суммарная длина дерева = 0

Слайд 28


Алгоритм Прима шаг 1 Суммарная длина дерева = 0
Описание слайда:
Алгоритм Прима шаг 1 Суммарная длина дерева = 0

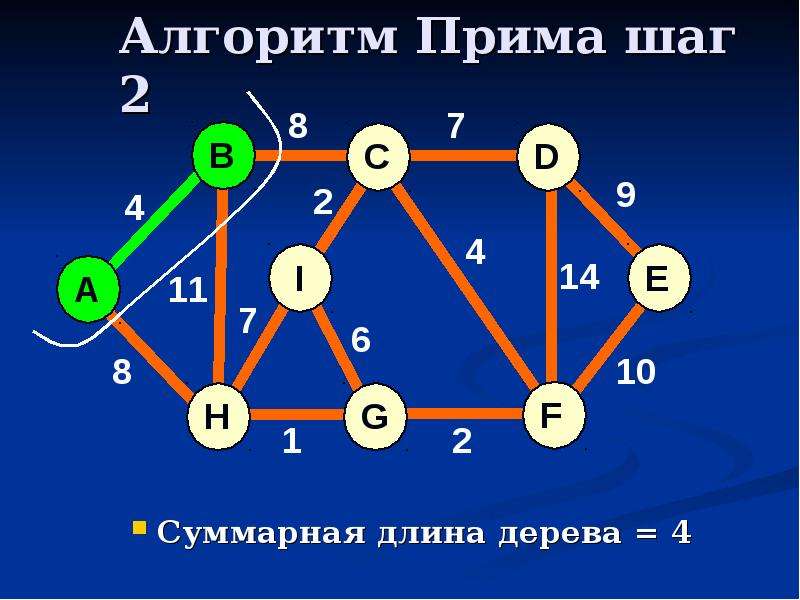

Слайд 29


Алгоритм Прима шаг 2 Суммарная длина дерева = 4
Описание слайда:
Алгоритм Прима шаг 2 Суммарная длина дерева = 4

Слайд 30


Алгоритм Прима шаг 3 Суммарная длина дерева = 12
Описание слайда:
Алгоритм Прима шаг 3 Суммарная длина дерева = 12

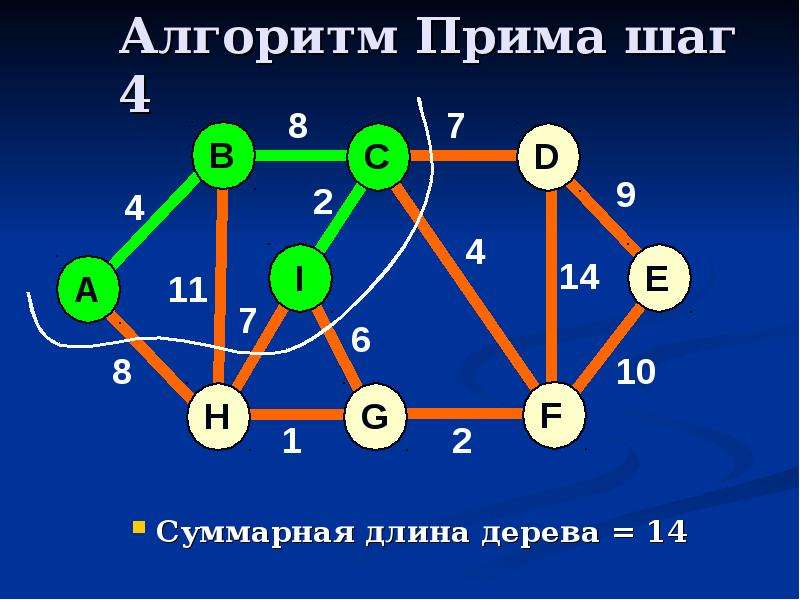

Слайд 31


Алгоритм Прима шаг 4 Суммарная длина дерева = 14
Описание слайда:
Алгоритм Прима шаг 4 Суммарная длина дерева = 14

Слайд 32


Алгоритм Прима шаг 5 Суммарная длина дерева = 18
Описание слайда:
Алгоритм Прима шаг 5 Суммарная длина дерева = 18

Слайд 33


Алгоритм Прима шаг 6 Суммарная длина дерева = 20
Описание слайда:
Алгоритм Прима шаг 6 Суммарная длина дерева = 20

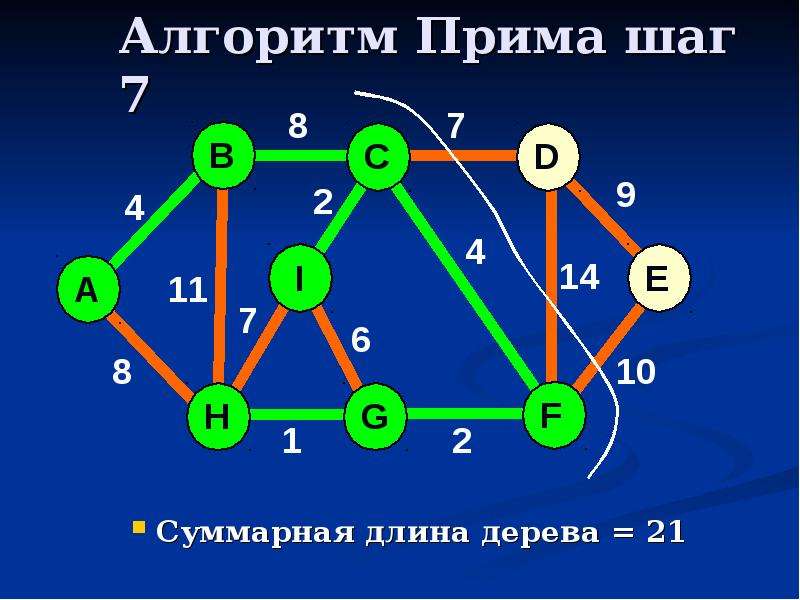

Слайд 34


Алгоритм Прима шаг 7 Суммарная длина дерева = 21
Описание слайда:
Алгоритм Прима шаг 7 Суммарная длина дерева = 21

Слайд 35


Алгоритм Прима шаг 8 Суммарная длина дерева = 28
Описание слайда:
Алгоритм Прима шаг 8 Суммарная длина дерева = 28

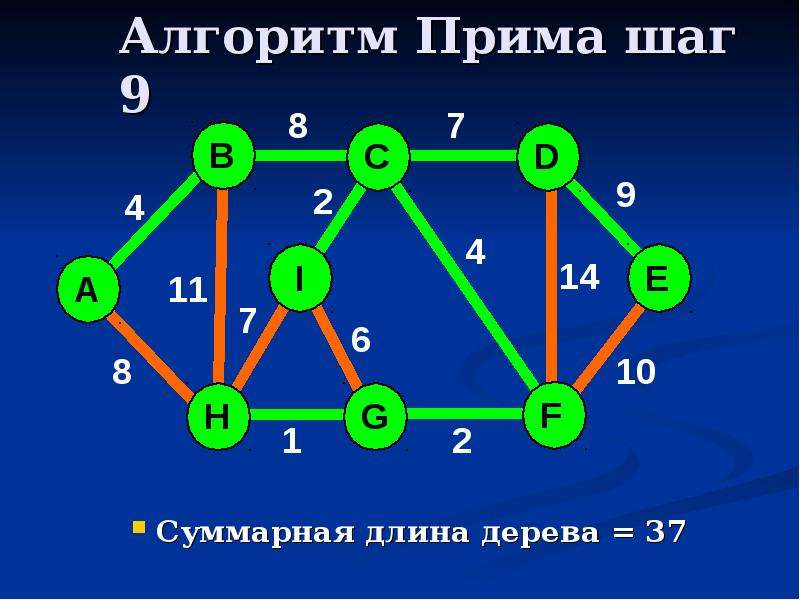

Слайд 36


Алгоритм Прима шаг 9 Суммарная длина дерева = 37
Описание слайда:
Алгоритм Прима шаг 9 Суммарная длина дерева = 37

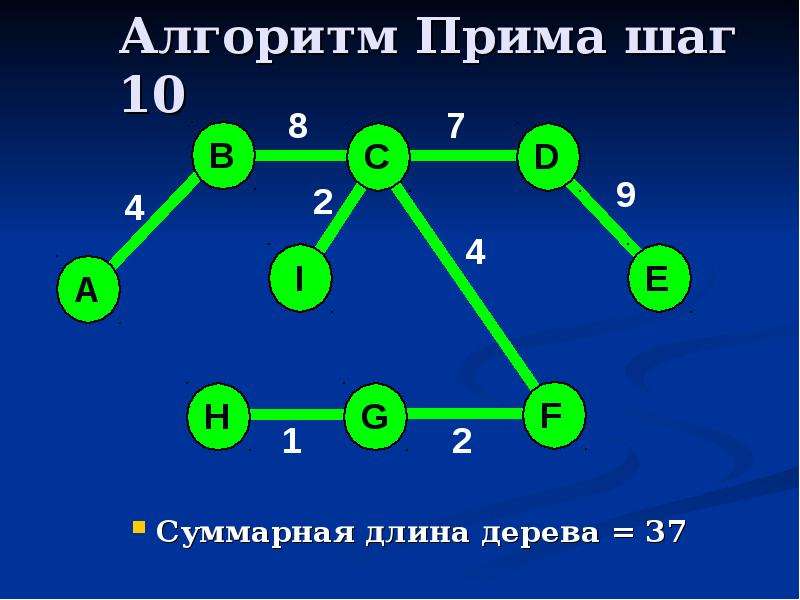

Слайд 37


Алгоритм Прима шаг 10 Суммарная длина дерева = 37
Описание слайда:
Алгоритм Прима шаг 10 Суммарная длина дерева = 37

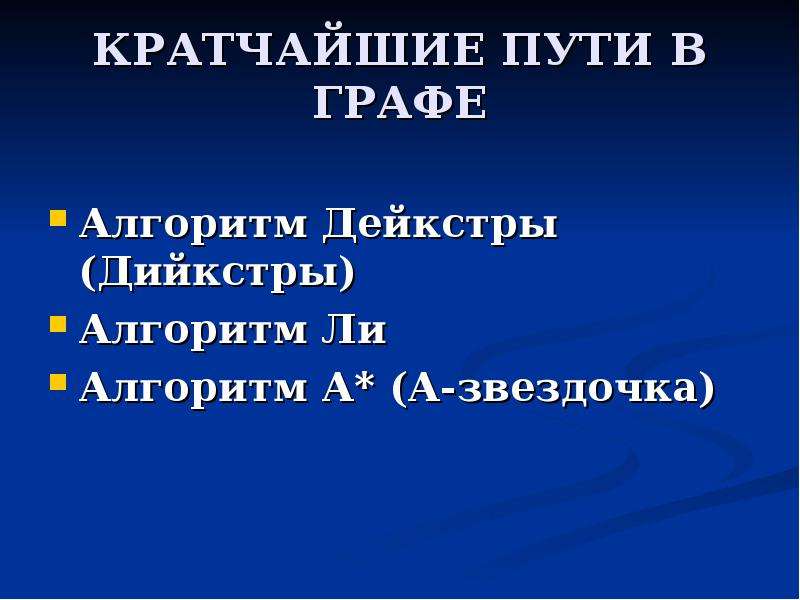

Слайд 38


КРАТЧАЙШИЕ ПУТИ В ГРАФЕ Алгоритм Дейкстры (Дийкстры) Алгоритм Ли Алгоритм А* (А-звездочка)
Описание слайда:
КРАТЧАЙШИЕ ПУТИ В ГРАФЕ Алгоритм Дейкстры (Дийкстры) Алгоритм Ли Алгоритм А* (А-звездочка)

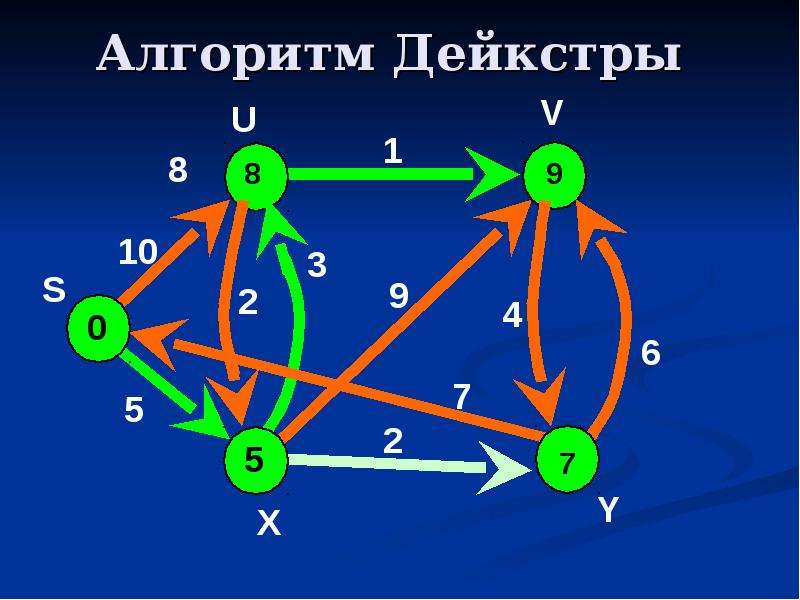

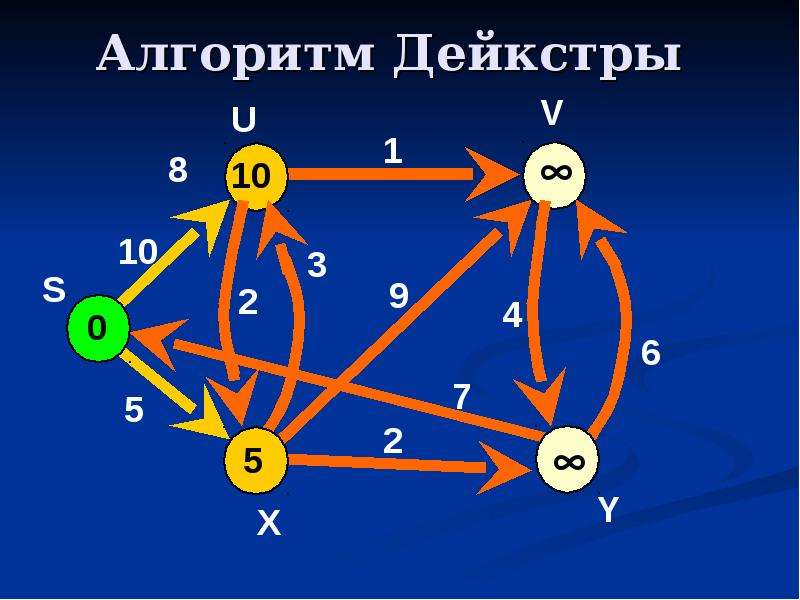

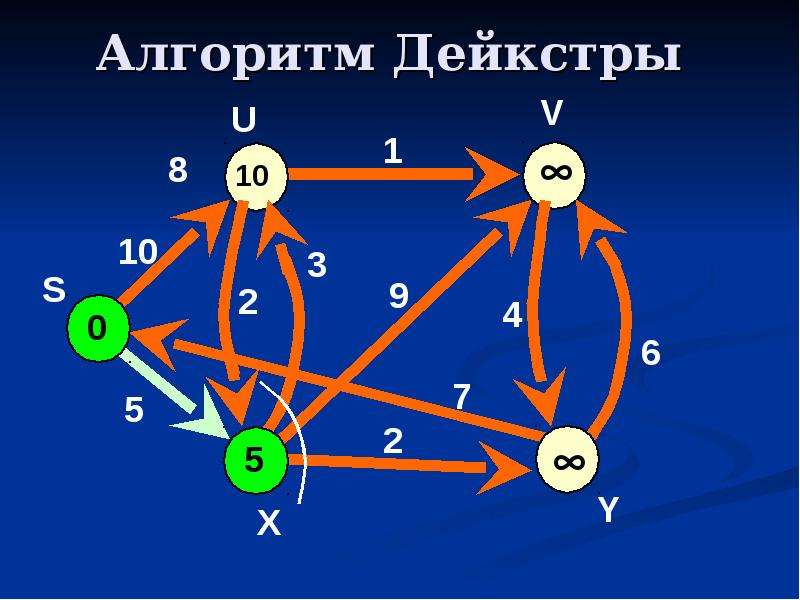

Слайд 39


Алгоритм Дейкстры
Описание слайда:
Алгоритм Дейкстры

Слайд 40


Алгоритм Дейкстры
Описание слайда:
Алгоритм Дейкстры

Слайд 41


Алгоритм Дейкстры
Описание слайда:
Алгоритм Дейкстры

Слайд 42


Алгоритм Дейкстры
Описание слайда:
Алгоритм Дейкстры

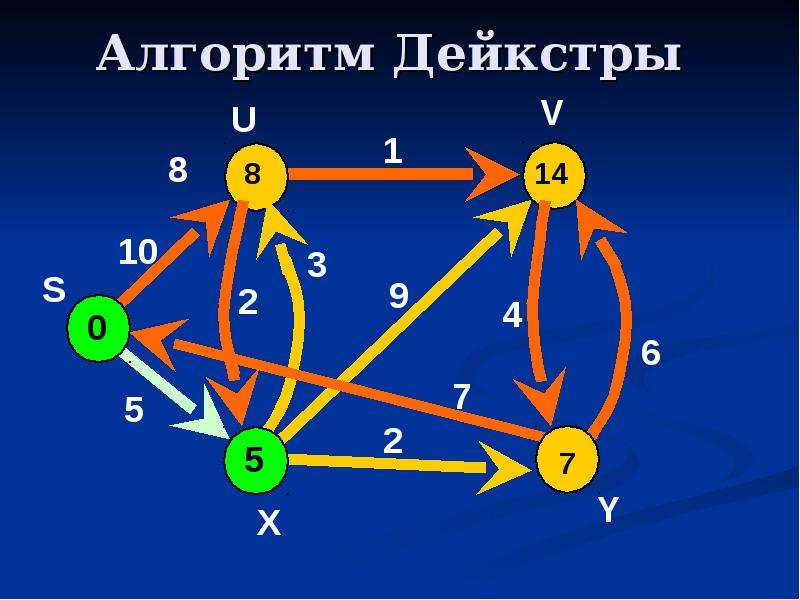

Слайд 43


Алгоритм Дейкстры
Описание слайда:
Алгоритм Дейкстры

Слайд 44


Алгоритм Дейкстры
Описание слайда:
Алгоритм Дейкстры

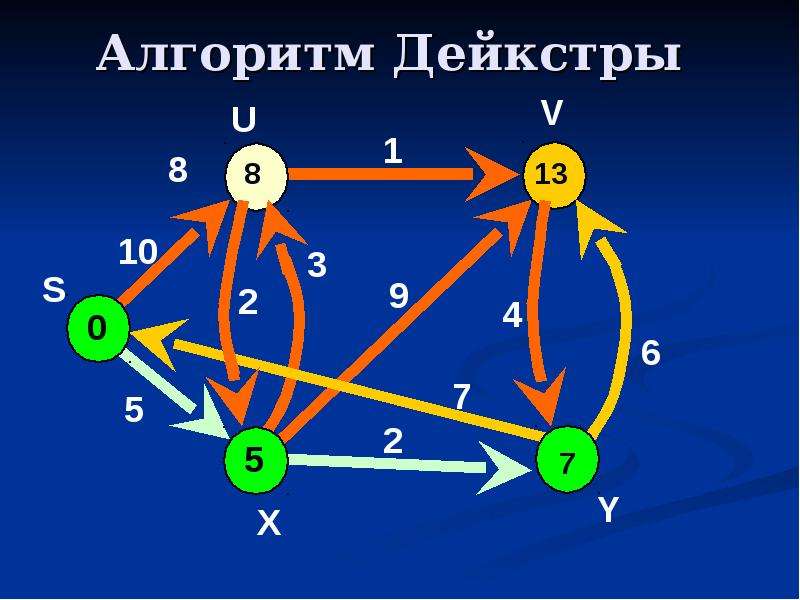

Слайд 45


Алгоритм Дейкстры
Описание слайда:
Алгоритм Дейкстры

Слайд 46


Алгоритм Дейкстры
Описание слайда:
Алгоритм Дейкстры

Слайд 47


Алгоритм Дейкстры
Описание слайда:
Алгоритм Дейкстры

Слайд 48


Алгоритм А* (Алгоритм оптимального поиска)
Описание слайда:
Алгоритм А* (Алгоритм оптимального поиска)

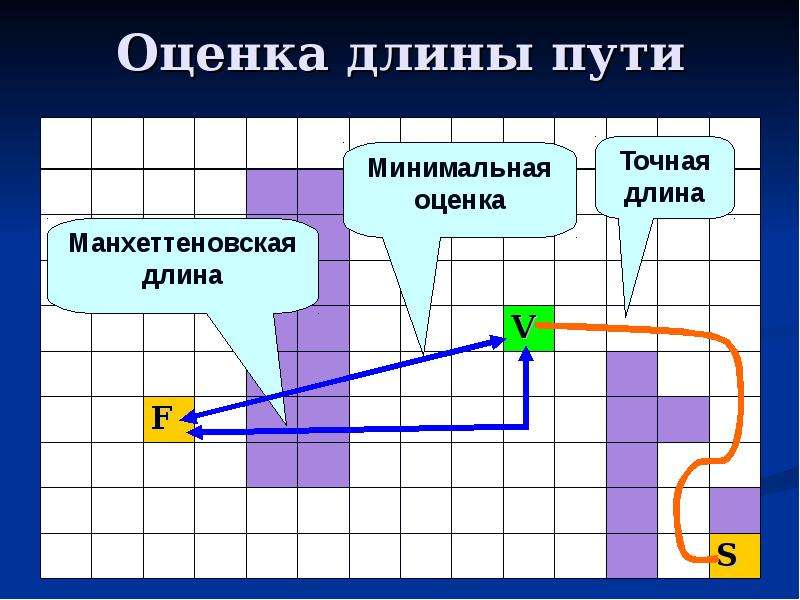

Слайд 49


Оценка длины пути
Описание слайда:
Оценка длины пути

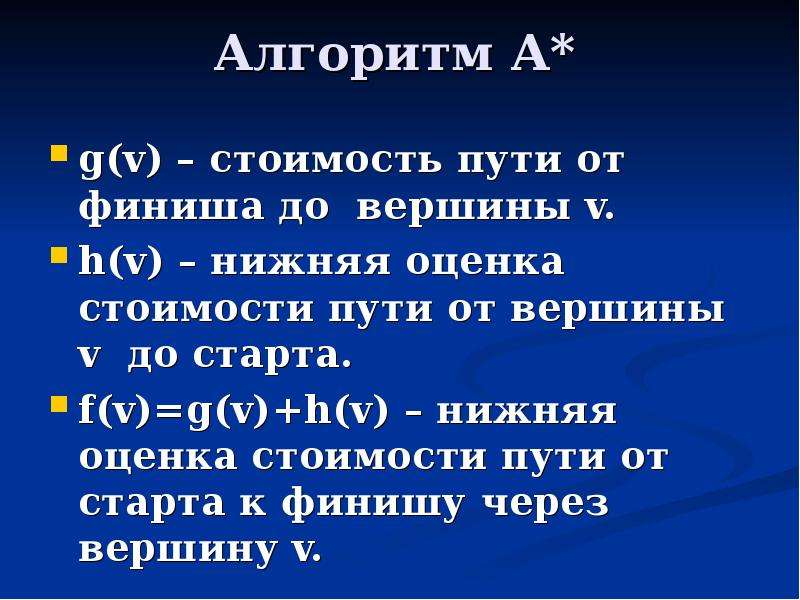

Слайд 50


Алгоритм А* g(v) – стоимость пути от финиша до вершины v. h(v) – нижняя оценка стоимости пути от вершины v до старта. f(v)=g(v)+h(v) – нижняя оценка...
Описание слайда:
Алгоритм А* g(v) – стоимость пути от финиша до вершины v. h(v) – нижняя оценка стоимости пути от вершины v до старта. f(v)=g(v)+h(v) – нижняя оценка стоимости пути от старта к финишу через вершину v.

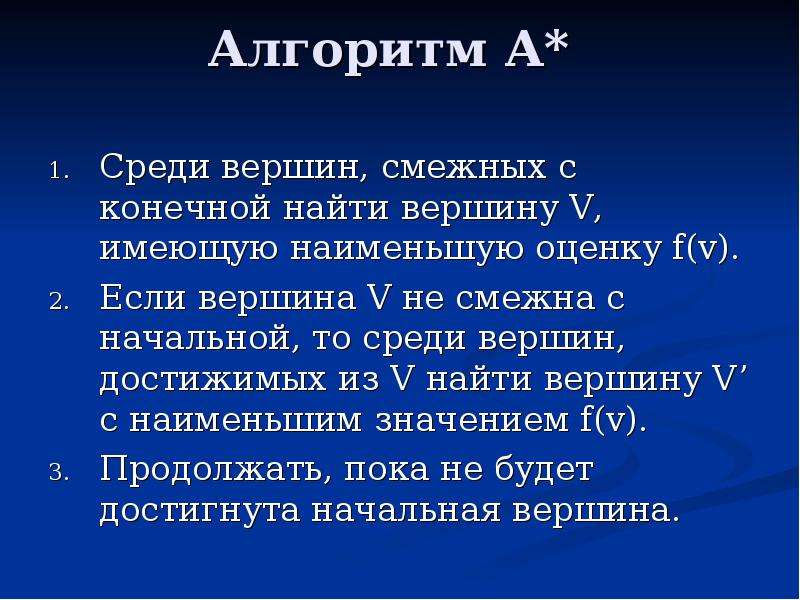

Слайд 51


Алгоритм А* Среди вершин, смежных с конечной найти вершину V, имеющую наименьшую оценку f(v). Если вершина V не смежна с начальной, то среди вершин,...
Описание слайда:
Алгоритм А* Среди вершин, смежных с конечной найти вершину V, имеющую наименьшую оценку f(v). Если вершина V не смежна с начальной, то среди вершин, достижимых из V найти вершину V’ с наименьшим значением f(v). Продолжать, пока не будет достигнута начальная вершина.
