Слайд 1

Описание слайда:

Технология производства электронных средств Лектор Старший преподаватель каф. радиоэлектронных технологий и экологического мониторинга (РЭТЭМ) ТУСУР, к.т.н. Василий Сергеевич Солдаткин E-mail: issledowatel86@mail.ru

Слайд 2

Описание слайда:

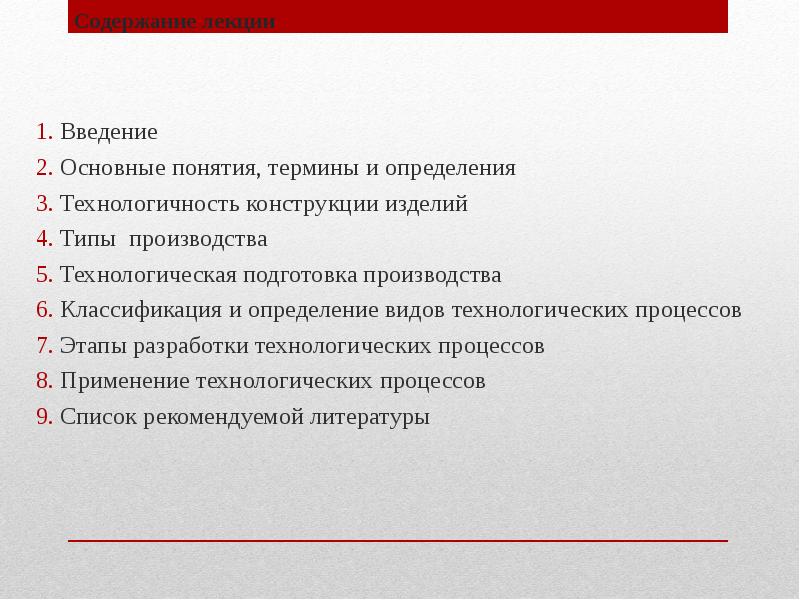

Содержание лекции Введение Основные понятия, термины и определения Технологичность конструкции изделий Типы производства Технологическая подготовка производства Классификация и определение видов технологических процессов Этапы разработки технологических процессов Применение технологических процессов Список рекомендуемой литературы

Слайд 3

Описание слайда:

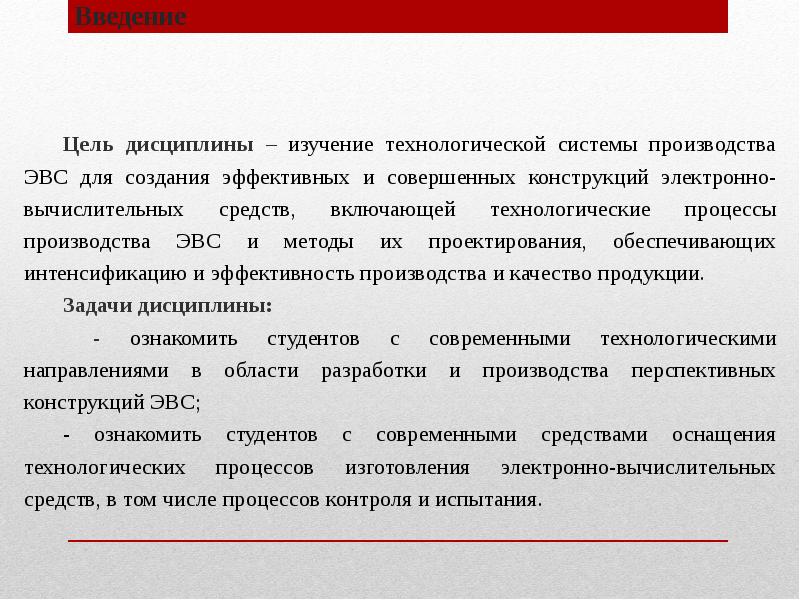

Введение Цель дисциплины – изучение технологической системы производства ЭВС для создания эффективных и совершенных конструкций электронно-вычислительных средств, включающей технологические процессы производства ЭВС и методы их проектирования, обеспечивающих интенсификацию и эффективность производства и качество продукции. Задачи дисциплины: - ознакомить студентов с современными технологическими направлениями в области разработки и производства перспективных конструкций ЭВС; - ознакомить студентов с современными средствами оснащения технологических процессов изготовления электронно-вычислительных средств, в том числе процессов контроля и испытания.

Слайд 4

Описание слайда:

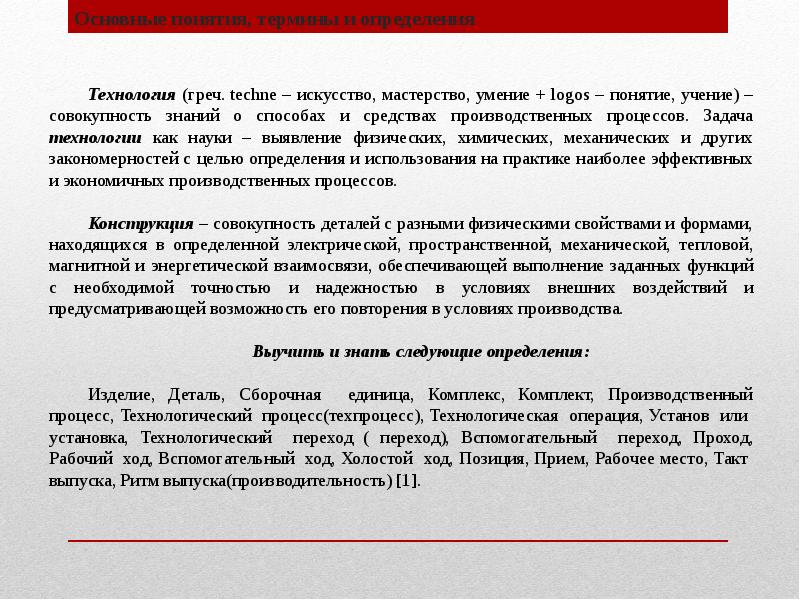

Основные понятия, термины и определения Технология (греч. techne – искусство, мастерство, умение + logos – понятие, учение) – совокупность знаний о способах и средствах производственных процессов. Задача технологии как науки – выявление физических, химических, механических и других закономерностей с целью определения и использования на практике наиболее эффективных и экономичных производственных процессов. Конструкция – совокупность деталей с разными физическими свойствами и формами, находящихся в определенной электрической, пространственной, механической, тепловой, магнитной и энергетической взаимосвязи, обеспечивающей выполнение заданных функций с необходимой точностью и надежностью в условиях внешних воздействий и предусматривающей возможность его повторения в условиях производства. Выучить и знать следующие определения: Изделие, Деталь, Сборочная единица, Комплекс, Комплект, Производственный процесс, Технологический процесс(техпроцесс), Технологическая операция, Установ или установка, Технологический переход ( переход), Вспомогательный переход, Проход, Рабочий ход, Вспомогательный ход, Холостой ход, Позиция, Прием, Рабочее место, Такт выпуска, Ритм выпуска(производительность) [1].

Слайд 5

Описание слайда:

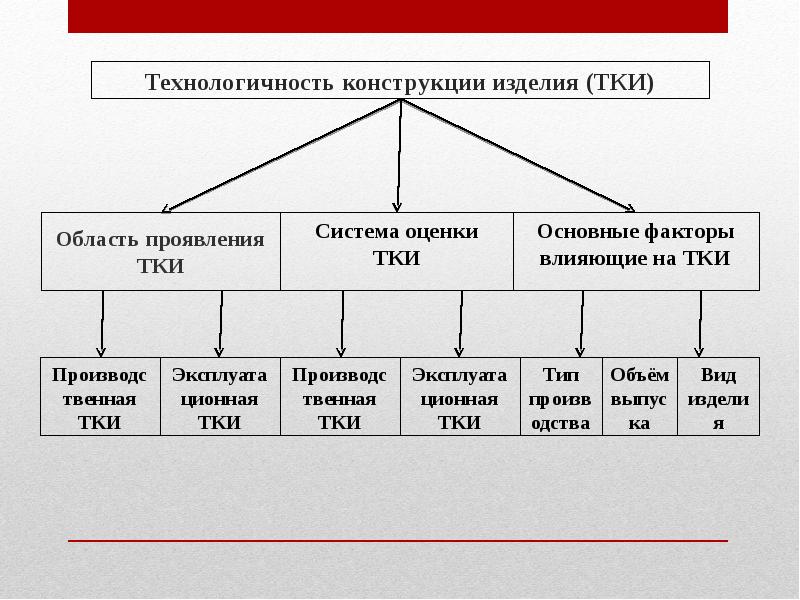

Технологичность конструкции изделия (ТКИ) Область проявления ТКИ

Слайд 6

Описание слайда:

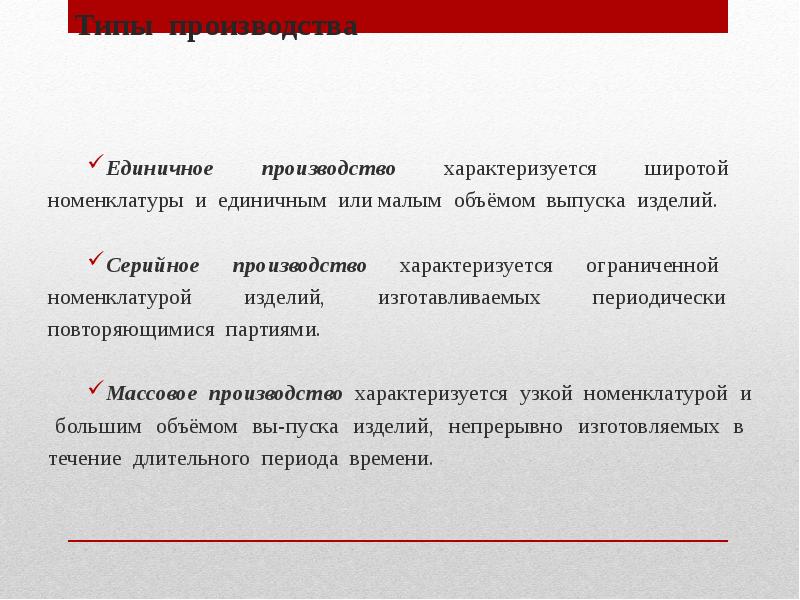

Типы производства Единичное производство характеризуется широтой номенклатуры и единичным или малым объёмом выпуска изделий. Серийное производство характеризуется ограниченной номенклатурой изделий, изготавливаемых периодически повторяющимися партиями. Массовое производство характеризуется узкой номенклатурой и большим объёмом вы-пуска изделий, непрерывно изготовляемых в течение длительного периода времени.

Слайд 7

Описание слайда:

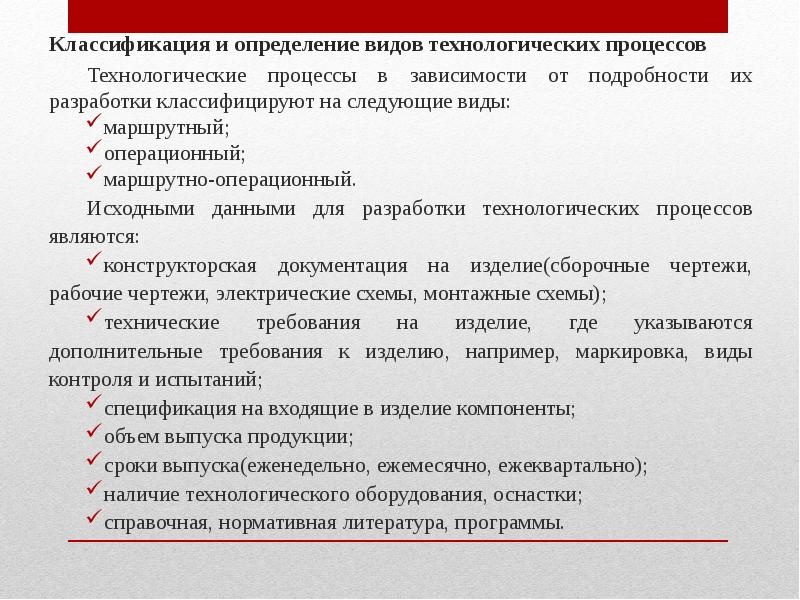

Классификация и определение видов технологических процессов Технологические процессы в зависимости от подробности их разработки классифицируют на следующие виды: маршрутный; операционный; маршрутно-операционный. Исходными данными для разработки технологических процессов являются: конструкторская документация на изделие(сборочные чертежи, рабочие чертежи, электрические схемы, монтажные схемы); технические требования на изделие, где указываются дополнительные требования к изделию, например, маркировка, виды контроля и испытаний; спецификация на входящие в изделие компоненты; объем выпуска продукции; сроки выпуска(еженедельно, ежемесячно, ежеквартально); наличие технологического оборудования, оснастки; справочная, нормативная литература, программы.

Слайд 8

Описание слайда:

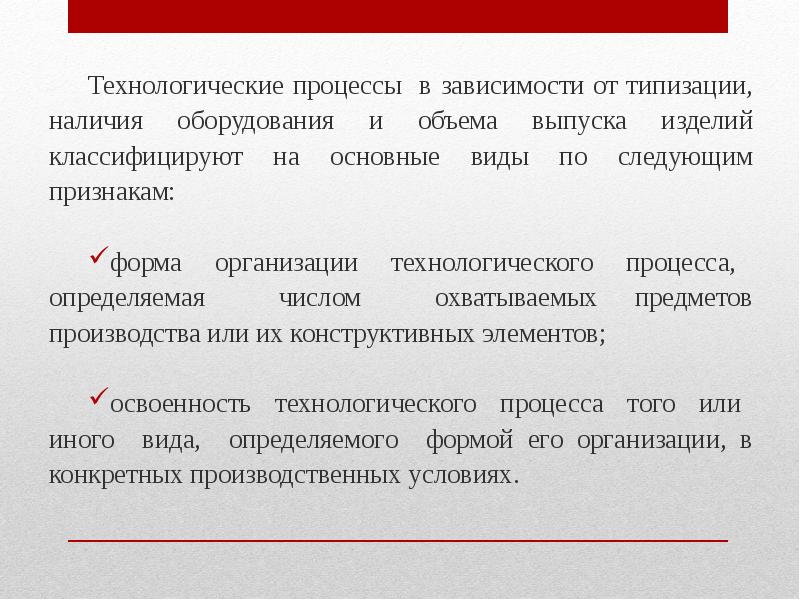

Технологические процессы в зависимости от типизации, наличия оборудования и объема выпуска изделий классифицируют на основные виды по следующим признакам: Технологические процессы в зависимости от типизации, наличия оборудования и объема выпуска изделий классифицируют на основные виды по следующим признакам: форма организации технологического процесса, определяемая числом охватываемых предметов производства или их конструктивных элементов; освоенность технологического процесса того или иного вида, определяемого формой его организации, в конкретных производственных условиях.

Слайд 9

Описание слайда:

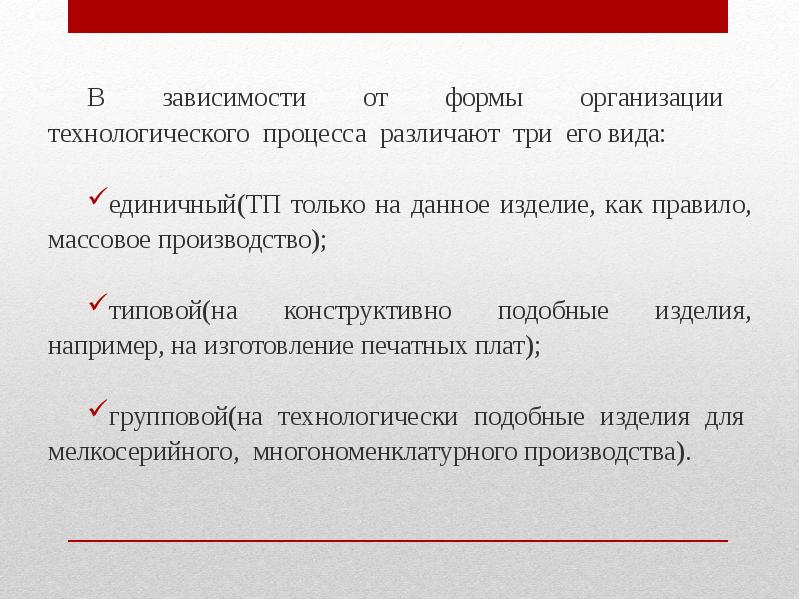

В зависимости от формы организации технологического процесса различают три его вида: В зависимости от формы организации технологического процесса различают три его вида: единичный(ТП только на данное изделие, как правило, массовое производство); типовой(на конструктивно подобные изделия, например, на изготовление печатных плат); групповой(на технологически подобные изделия для мелкосерийного, многономенклатурного производства).

Слайд 10

Описание слайда:

Принципиальная схема классификации технологических процессов Принципиальная схема классификации технологических процессов

Слайд 11

Описание слайда:

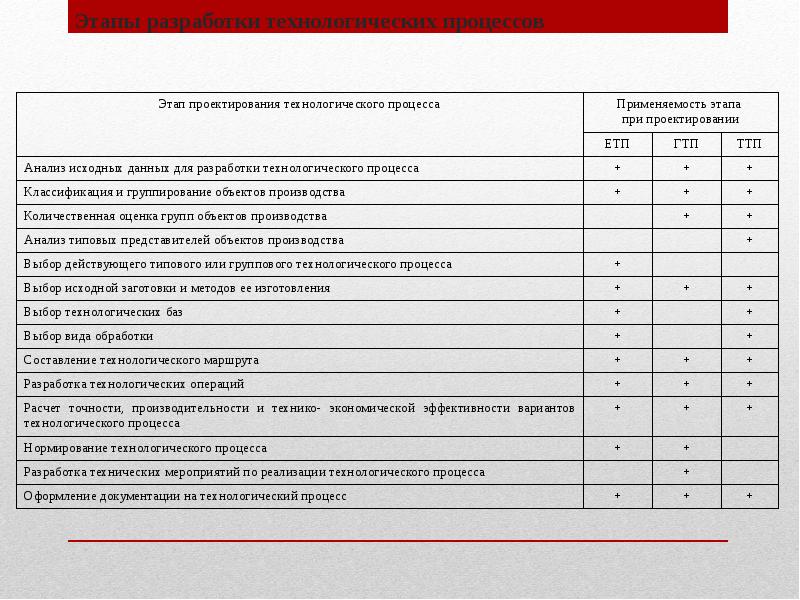

Этапы разработки технологических процессов

Слайд 12

Описание слайда:

Применение технологических процессов Единичный технологический процесс применяется для изготовления изделия одного наименования, типоразмера и исполнения независимо от типа производства. Документацию на единичный технологический процесс выполняют, как правило, в виде рабочей технологической документации на изготовление этого изделия. Групповой технологический процесс применяется для совместного изготовления группы изделий различной конфигурации, но с общими технологическими признаками в конкретных производственных условиях на специализированных рабочих местах. Документацию на данный процесс выполняют в виде рабочей технологической документации при наличии необходимой информации для изготовления конкретной группы изделий.

Слайд 13

Описание слайда:

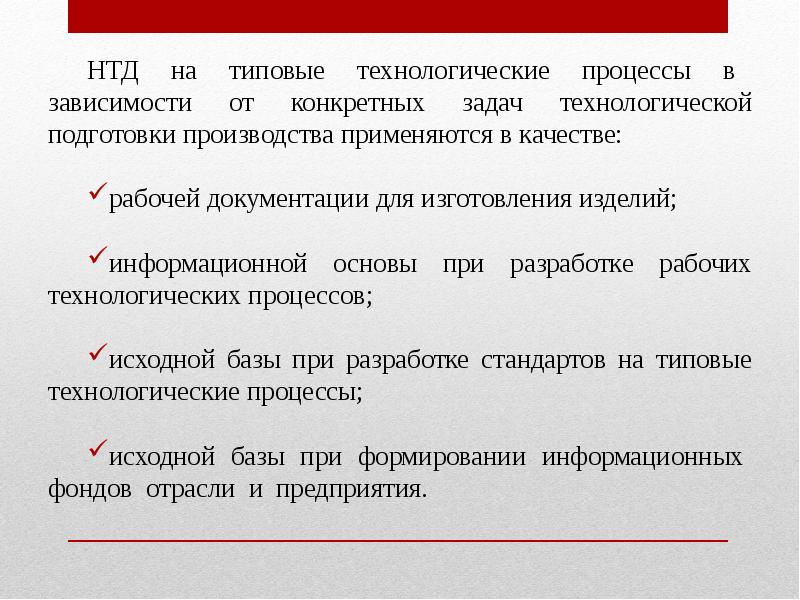

НТД на типовые технологические процессы в зависимости от конкретных задач технологической подготовки производства применяются в качестве: НТД на типовые технологические процессы в зависимости от конкретных задач технологической подготовки производства применяются в качестве: рабочей документации для изготовления изделий; информационной основы при разработке рабочих технологических процессов; исходной базы при разработке стандартов на типовые технологические процессы; исходной базы при формировании информационных фондов отрасли и предприятия.

Слайд 14

Описание слайда:

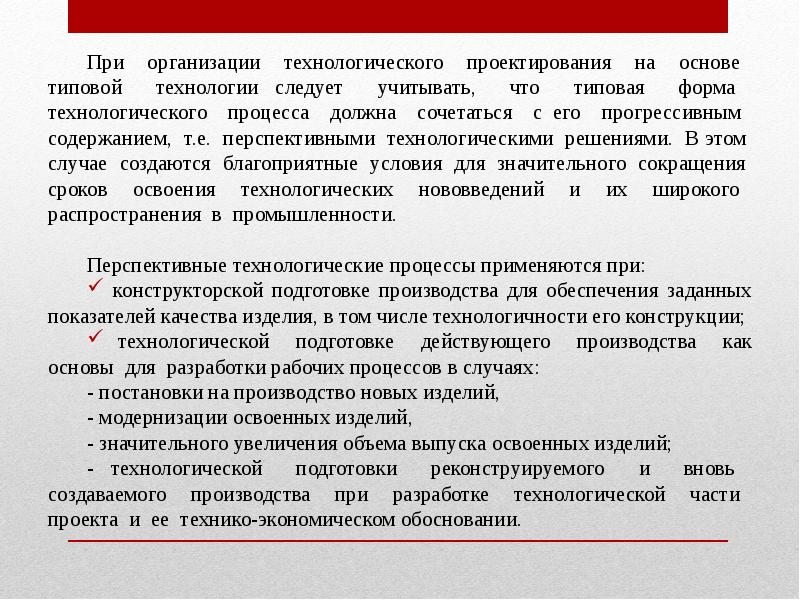

При организации технологического проектирования на основе типовой технологии следует учитывать, что типовая форма технологического процесса должна сочетаться с его прогрессивным содержанием, т.е. перспективными технологическими решениями. В этом случае создаются благоприятные условия для значительного сокращения сроков освоения технологических нововведений и их широкого распространения в промышленности. При организации технологического проектирования на основе типовой технологии следует учитывать, что типовая форма технологического процесса должна сочетаться с его прогрессивным содержанием, т.е. перспективными технологическими решениями. В этом случае создаются благоприятные условия для значительного сокращения сроков освоения технологических нововведений и их широкого распространения в промышленности. Перспективные технологические процессы применяются при: конструкторской подготовке производства для обеспечения заданных показателей качества изделия, в том числе технологичности его конструкции; технологической подготовке действующего производства как основы для разработки рабочих процессов в случаях: - постановки на производство новых изделий, - модернизации освоенных изделий, - значительного увеличения объема выпуска освоенных изделий; - технологической подготовки реконструируемого и вновь создаваемого производства при разработке технологической части проекта и ее технико-экономическом обосновании.

Слайд 15

Описание слайда:

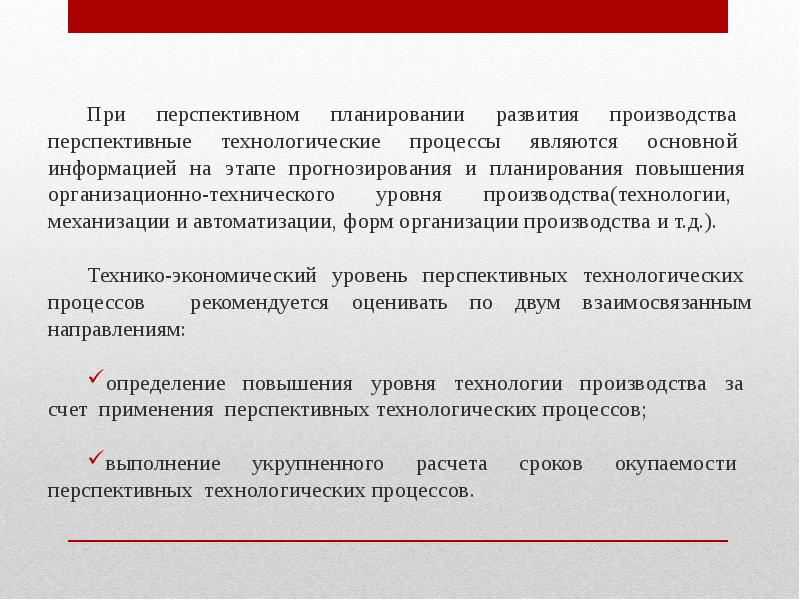

При перспективном планировании развития производства перспективные технологические процессы являются основной информацией на этапе прогнозирования и планирования повышения организационно-технического уровня производства(технологии, механизации и автоматизации, форм организации производства и т.д.). При перспективном планировании развития производства перспективные технологические процессы являются основной информацией на этапе прогнозирования и планирования повышения организационно-технического уровня производства(технологии, механизации и автоматизации, форм организации производства и т.д.). Технико-экономический уровень перспективных технологических процессов рекомендуется оценивать по двум взаимосвязанным направлениям: определение повышения уровня технологии производства за счет применения перспективных технологических процессов; выполнение укрупненного расчета сроков окупаемости перспективных технологических процессов.

Слайд 16

Описание слайда:

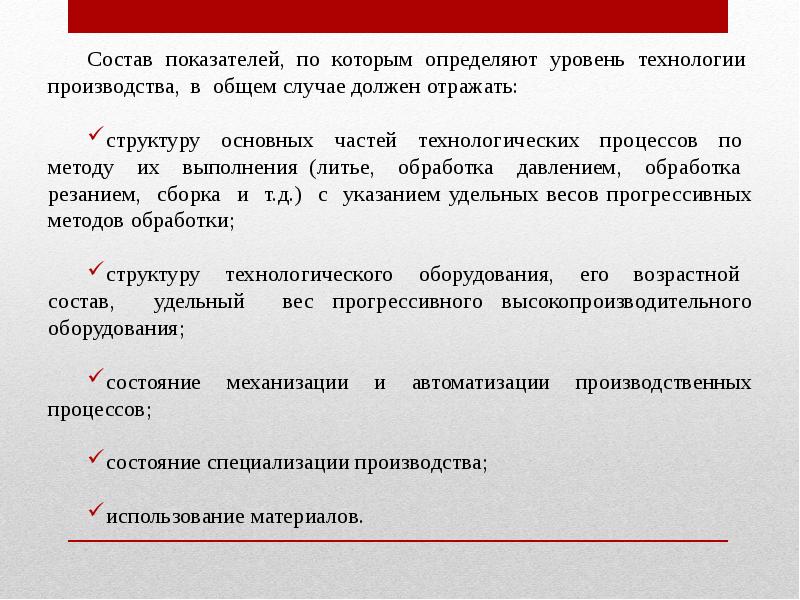

Состав показателей, по которым определяют уровень технологии производства, в общем случае должен отражать: Состав показателей, по которым определяют уровень технологии производства, в общем случае должен отражать: структуру основных частей технологических процессов по методу их выполнения (литье, обработка давлением, обработка резанием, сборка и т.д.) с указанием удельных весов прогрессивных методов обработки; структуру технологического оборудования, его возрастной состав, удельный вес прогрессивного высокопроизводительного оборудования; состояние механизации и автоматизации производственных процессов; состояние специализации производства; использование материалов.

Слайд 17

Описание слайда:

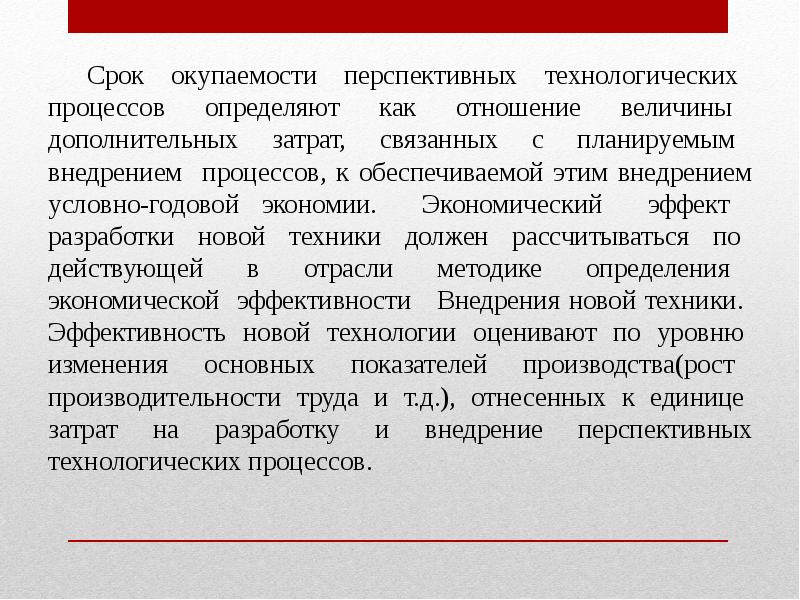

Срок окупаемости перспективных технологических процессов определяют как отношение величины дополнительных затрат, связанных с планируемым внедрением процессов, к обеспечиваемой этим внедрением условно-годовой экономии. Экономический эффект разработки новой техники должен рассчитываться по действующей в отрасли методике определения экономической эффективности Внедрения новой техники. Эффективность новой технологии оценивают по уровню изменения основных показателей производства(рост производительности труда и т.д.), отнесенных к единице затрат на разработку и внедрение перспективных технологических процессов. Срок окупаемости перспективных технологических процессов определяют как отношение величины дополнительных затрат, связанных с планируемым внедрением процессов, к обеспечиваемой этим внедрением условно-годовой экономии. Экономический эффект разработки новой техники должен рассчитываться по действующей в отрасли методике определения экономической эффективности Внедрения новой техники. Эффективность новой технологии оценивают по уровню изменения основных показателей производства(рост производительности труда и т.д.), отнесенных к единице затрат на разработку и внедрение перспективных технологических процессов.

Слайд 18

Описание слайда:

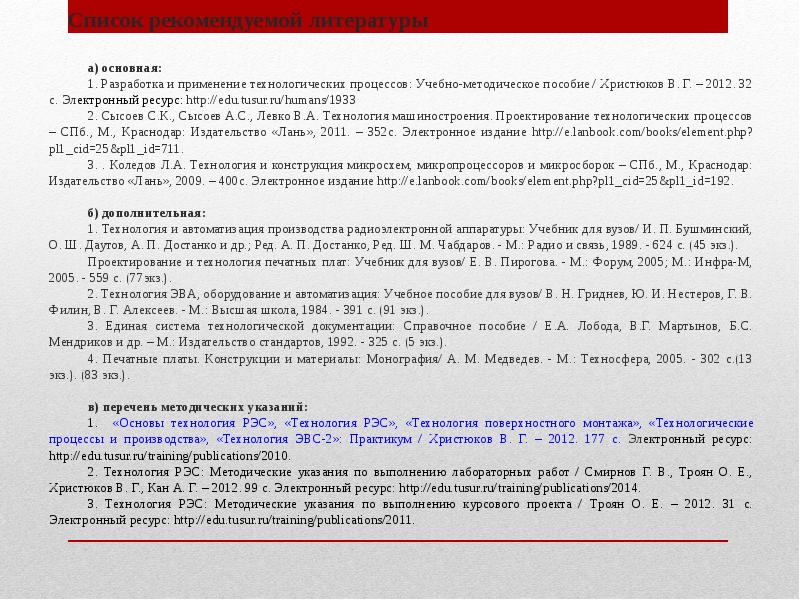

Список рекомендуемой литературы а) основная: 1. Разработка и применение технологических процессов: Учебно-методическое пособие / Христюков В. Г. – 2012. 32 с. Электронный ресурс: 2. Сысоев С.К., Сысоев А.С., Левко В.А. Технология машиностроения. Проектирование технологических процессов – СПб., М., Краснодар: Издательство «Лань», 2011. – 352с. Электронное издание 3. . Коледов Л.А. Технология и конструкция микросхем, микропроцессоров и микросборок – СПб., М., Краснодар: Издательство «Лань», 2009. – 400с. Электронное издание б) дополнительная: 1. Технология и автоматизация производства радиоэлектронной аппаратуры: Учебник для вузов/ И. П. Бушминский, О. Ш. Даутов, А. П. Достанко и др.; Ред. А. П. Достанко, Ред. Ш. М. Чабдаров. - М.: Радио и связь, 1989. - 624 с. (45 экз.). Проектирование и технология печатных плат: Учебник для вузов/ Е. В. Пирогова. - М.: Форум, 2005; М.: Инфра-М, 2005. - 559 с. (77экз.). 2. Технология ЭВА, оборудование и автоматизация: Учебное пособие для вузов/ В. Н. Гриднев, Ю. И. Нестеров, Г. В. Филин, В. Г. Алексеев. - М.: Высшая школа, 1984. - 391 с. (91 экз.). 3. Единая система технологической документации: Справочное пособие / Е.А. Лобода, В.Г. Мартынов, Б.С. Мендриков и др. – М.: Издательство стандартов, 1992. - 325 с. (5 экз.). 4. Печатные платы. Конструкции и материалы: Монография/ А. М. Медведев. - М.: Техносфера, 2005. - 302 с.(13 экз.). (83 экз.). в) перечень методических указаний: 1. «Основы технология РЭС», «Технология РЭС», «Технология поверхностного монтажа», «Технологические процессы и производства», «Технология ЭВС-2»: Практикум / Христюков В. Г. – 2012. 177 с. Электронный ресурс: 2. Технология РЭС: Методические указания по выполнению лабораторных работ / Смирнов Г. В., Троян О. Е., Христюков В. Г., Кан А. Г. – 2012. 99 с. Электронный ресурс: 3. Технология РЭС: Методические указания по выполнению курсового проекта / Троян О. Е. – 2012. 31 с. Электронный ресурс:
