Слайд 1

Описание слайда:

Технологии Internet/Intranet Часть (2/4) Группа: БПИ-11-ПЭ2 Автор презентации: Ищенко Даниил Викторович

Слайд 2

Описание слайда:

Стек протоколов TCP/IP и его соответствие модели OSI Стек протоколов TCP/IP ( Transmission Control Protocol/Internet Protocol - протокол управления передачей) — набор сетевых протоколов разных уровней модели сетевого взаимодействия DOD, используемых в сетях. Протоколы работают друг с другом в стеке . Это значит, что протокол, располагающийся уровнем выше, работает «поверх» нижнего, используя механизмы инкапсуляции. Например, протокол TCP работает поверх протокола Internet Protocol (IP). Стэк (от англ. Stack) - набор, стопка. Модель DOD (Department of Defense — Министерство обороны США) — модель сетевого взаимодействия, разработанная Министерством обороны США, практической реализацией которой является стек протоколов TCP/IP.

Слайд 3

Описание слайда:

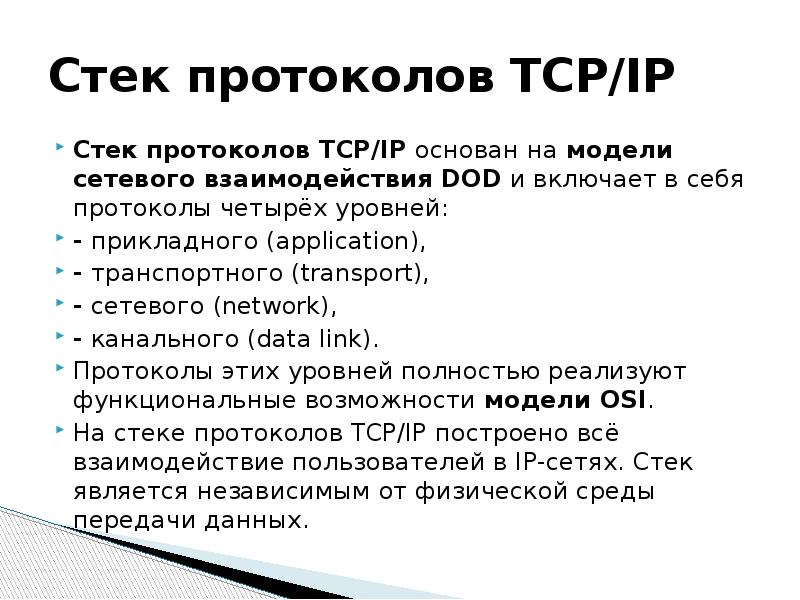

Стек протоколов TCP/IP Стек протоколов TCP/IP основан на модели сетевого взаимодействия DOD и включает в себя протоколы четырёх уровней: - прикладного (application), - транспортного (transport), - сетевого (network), - канального (data link). Протоколы этих уровней полностью реализуют функциональные возможности модели OSI. На стеке протоколов TCP/IP построено всё взаимодействие пользователей в IP-сетях. Стек является независимым от физической среды передачи данных.

Слайд 4

Описание слайда:

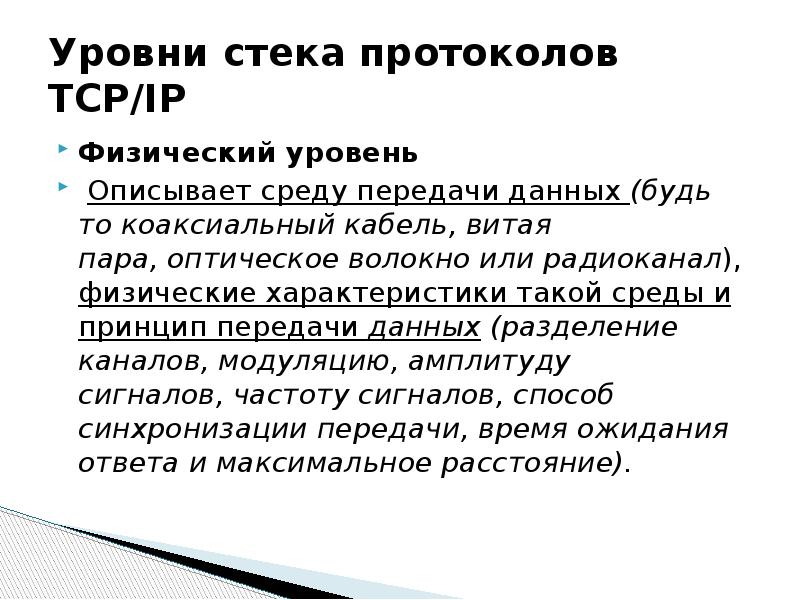

Уровни стека протоколов TCP/IP Физический уровень Описывает среду передачи данных (будь то коаксиальный кабель, витая пара, оптическое волокно или радиоканал), физические характеристики такой среды и принцип передачи данных (разделение каналов, модуляцию, амплитуду сигналов, частоту сигналов, способ синхронизации передачи, время ожидания ответа и максимальное расстояние).

Слайд 5

Описание слайда:

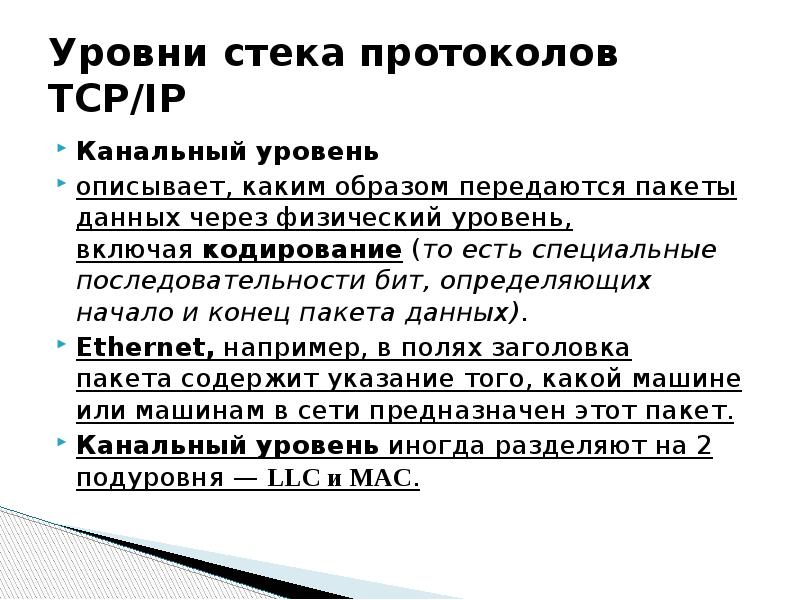

Уровни стека протоколов TCP/IP Канальный уровень описывает, каким образом передаются пакеты данных через физический уровень, включая кодирование (то есть специальные последовательности бит, определяющих начало и конец пакета данных). Ethernet, например, в полях заголовка пакета содержит указание того, какой машине или машинам в сети предназначен этот пакет. Канальный уровень иногда разделяют на 2 подуровня — LLC и MAC.

Слайд 6

Описание слайда:

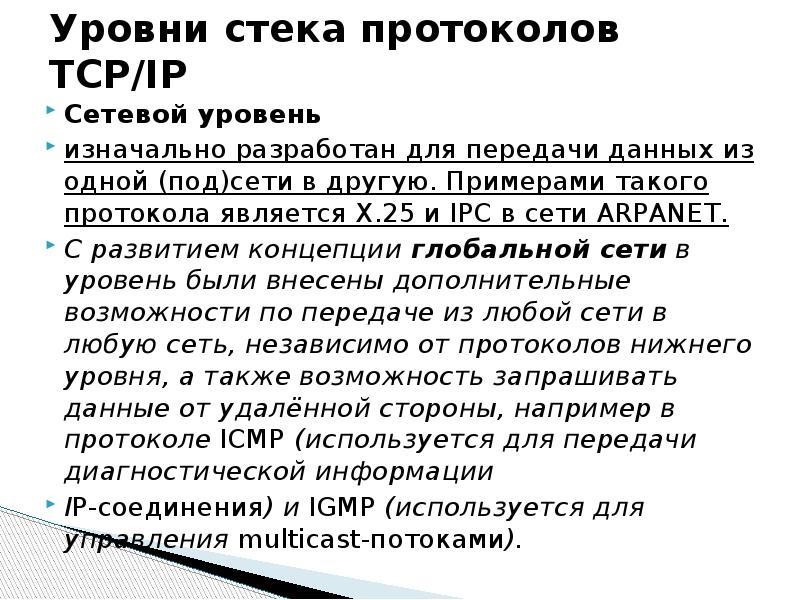

Уровни стека протоколов TCP/IP Сетевой уровень изначально разработан для передачи данных из одной (под)сети в другую. Примерами такого протокола является X.25 и IPC в сети ARPANET. С развитием концепции глобальной сети в уровень были внесены дополнительные возможности по передаче из любой сети в любую сеть, независимо от протоколов нижнего уровня, а также возможность запрашивать данные от удалённой стороны, например в протоколе ICMP (используется для передачи диагностической информации IP-соединения) и IGMP (используется для управления multicast-потоками).

Слайд 7

Описание слайда:

Уровни стека протоколов TCP/IP Транспортный уровень Протоколы транспортного уровня могут решать проблему негарантированной доставки сообщений («дошло ли сообщение до адресата?»), а также гарантировать правильную последовательность прихода данных. В стеке TCP/IP транспортные протоколы определяют, для какого именно приложения предназначены эти данные. Протоколы автоматической маршрутизации, логически представленные на этом уровне (поскольку работают поверх IP), на самом деле являются частью протоколов сетевого уровня; например OSPF (IP идентификатор 89).

Слайд 8

Описание слайда:

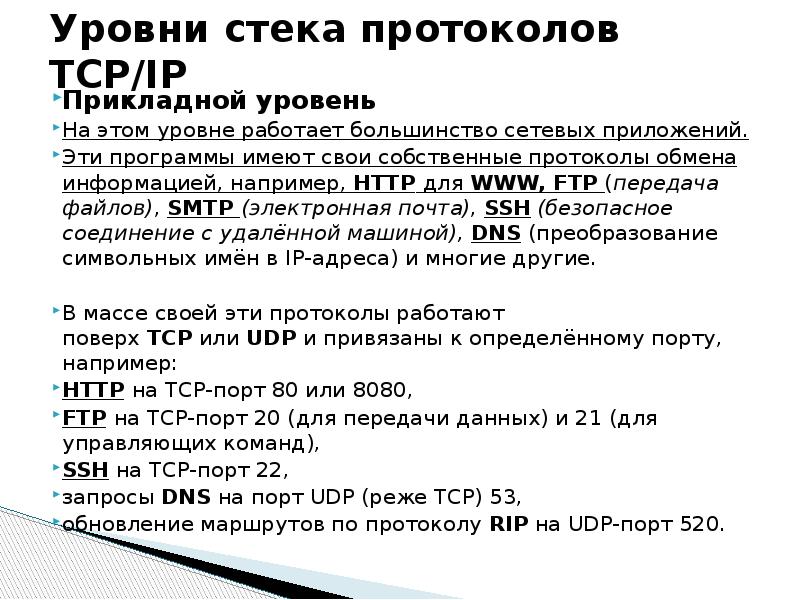

Уровни стека протоколов TCP/IP Прикладной уровень На этом уровне работает большинство сетевых приложений. Эти программы имеют свои собственные протоколы обмена информацией, например, HTTP для WWW, FTP (передача файлов), SMTP (электронная почта), SSH (безопасное соединение с удалённой машиной), DNS (преобразование символьных имён в IP-адреса) и многие другие. В массе своей эти протоколы работают поверх TCP или UDP и привязаны к определённому порту, например: HTTP на TCP-порт 80 или 8080, FTP на TCP-порт 20 (для передачи данных) и 21 (для управляющих команд), SSH на TCP-порт 22, запросы DNS на порт UDP (реже TCP) 53, обновление маршрутов по протоколу RIP на UDP-порт 520.

Слайд 9

Описание слайда:

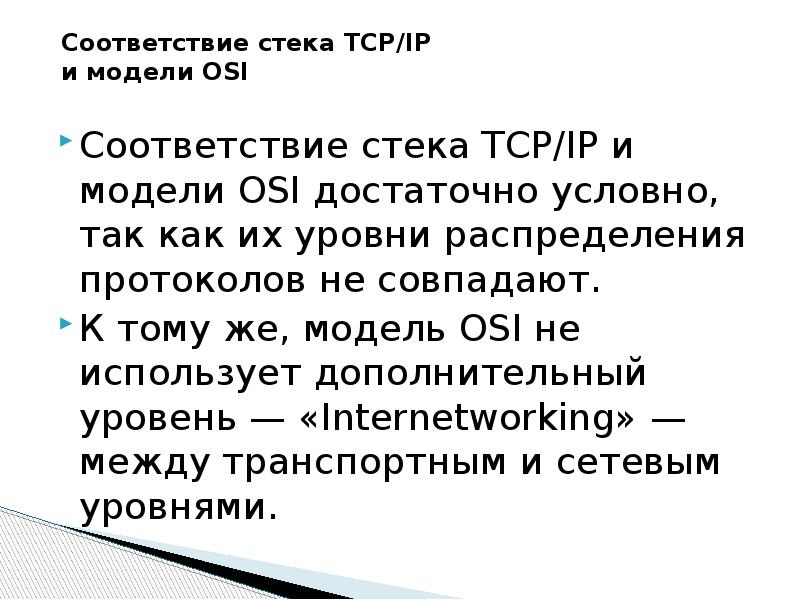

Соответствие стека TCP/IP и модели OSI Соответствие стека TCP/IP и модели OSI достаточно условно, так как их уровни распределения протоколов не совпадают. К тому же, модель OSI не использует дополнительный уровень — «Internetworking» — между транспортным и сетевым уровнями.

Слайд 10

Описание слайда:

Распределение протоколов по уровням для стека TCP/IP

Слайд 11

Описание слайда:

Распределение протоколов по уровням для модели OSI

Слайд 12

Описание слайда:

Соответствие уровней стека TCP/IP и модели OSI

Слайд 13

Описание слайда:

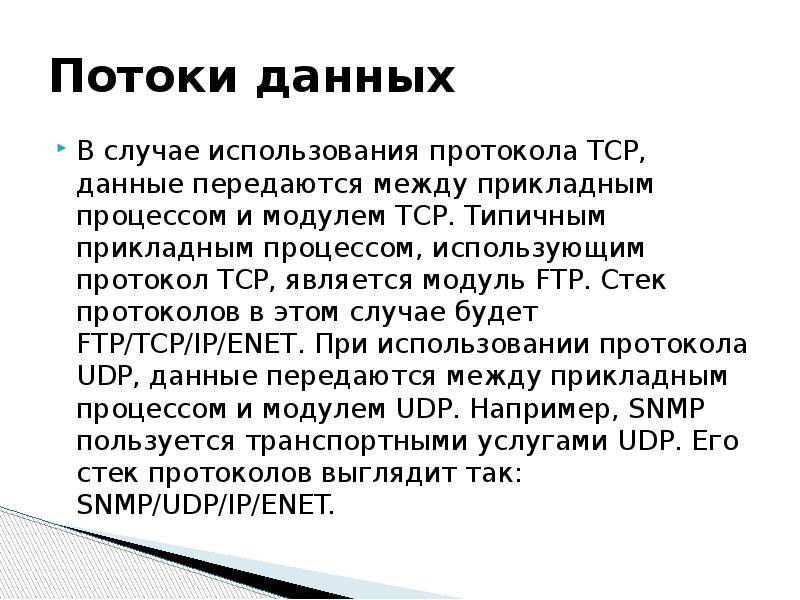

Потоки данных В случае использования протокола TCP, данные передаются между прикладным процессом и модулем TCP. Типичным прикладным процессом, использующим протокол TCP, является модуль FTP. Стек протоколов в этом случае будет FTP/TCP/IP/ENET. При использовании протокола UDP, данные передаются между прикладным процессом и модулем UDP. Например, SNMP пользуется транспортными услугами UDP. Его стек протоколов выглядит так: SNMP/UDP/IP/ENET.

Слайд 14

Описание слайда:

Схема модулей, реализующих протоколы семейства TCP/IP в узле сети

Слайд 15

Описание слайда:

TCP - протокол управления передачей UDP - протокол пользовательских датаграмм IP - межсетевой протокол ARP - адресный протокол FTP - протокол передачи файлов SNMP - простой протокол управления сетью

Слайд 16

Описание слайда:

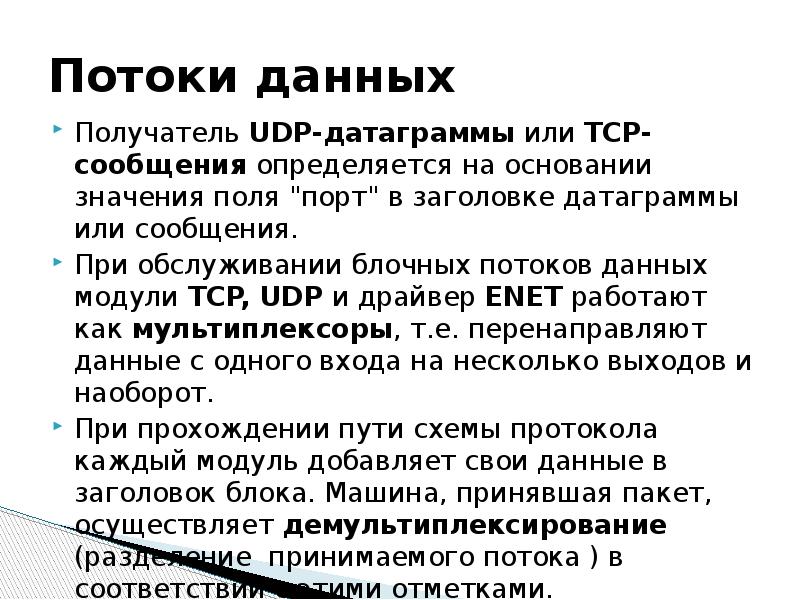

Потоки данных Получатель UDP-датаграммы или TCP-сообщения определяется на основании значения поля "порт" в заголовке датаграммы или сообщения. При обслуживании блочных потоков данных модули TCP, UDP и драйвер ENET работают как мультиплексоры, т.е. перенаправляют данные с одного входа на несколько выходов и наоборот. При прохождении пути схемы протокола каждый модуль добавляет свои данные в заголовок блока. Машина, принявшая пакет, осуществляет демультиплексирование (разделение принимаемого потока ) в соответствии с этими отметками.

Слайд 17

Описание слайда:

Потоки данных Технология Internet поддерживает разные физические среды, из которых самой распространенной является Ethernet. В последнее время большой интерес вызывает подключение отдельных машин к сети через TCP-стек по коммутируемым (телефонным) каналам. С появлением новых магистральных технологий типа ATM или FrameRelay активно ведутся исследования по инкапсуляции TCP/IP в эти протоколы. На сегодняшний день многие проблемы решены и существует оборудование для организации TCP/IP сетей через эти системы.

Слайд 18

Описание слайда:

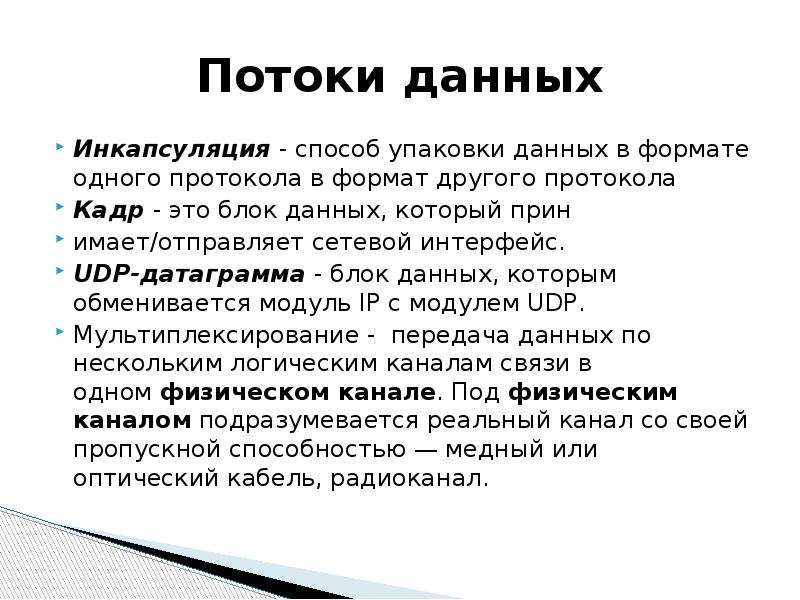

Потоки данных Инкапсуляция - способ упаковки данных в формате одного протокола в формат другого протокола Кадр - это блок данных, который прин имает/отправляет сетевой интерфейс. UDP-датаграмма - блок данных, которым обменивается модуль IP с модулем UDP. Мультиплексирование - передача данных по нескольким логическим каналам связи в одном физическом канале. Под физическим каналом подразумевается реальный канал со своей пропускной способностью — медный или оптический кабель, радиоканал.

Слайд 19

Описание слайда:

Гипертекст Обычный текст, представленный в виде длинной строка символов, читаемой в одном направлении. Гипертекстовая технология заключается в том, что текст представляется как многомерный с иерархической структурой. Одно из основных применений гипертекстовых технологий — разработка Web-документов для публикации в компьютерных сетях, в первую очередь в Internet. Под разметкой гипертекста подразумевается использование специальных кодов, легко отделяемых от содержания документа и используемых для реализации гипертекста.

Слайд 20

Описание слайда:

Гиперссылка Гиперссылка (англ. hyperlink) — часть гипертекстового документа, ссылающаяся на другой элемент (команда, текст, заголовок, примечание, изображение) в самом документе, на другой объект (файл, каталог, приложение), расположенный на локальном диске или в компьютерной сети, либо на элементы этого объекта.

Слайд 21

Описание слайда:

Гиперссылка «Битой» ссылкой называют такую гиперссылку, которая ссылается на отсутствующий по каким-либо причинам объект, например, если документ или файл удален или перемещен администратором ресурса, на котором он был расположен, или если сам ресурс недоступен. Обычно в таком случае на странице появляется сообщение с кодом ошибки, но это происходит не всегда.

Слайд 22

Описание слайда:

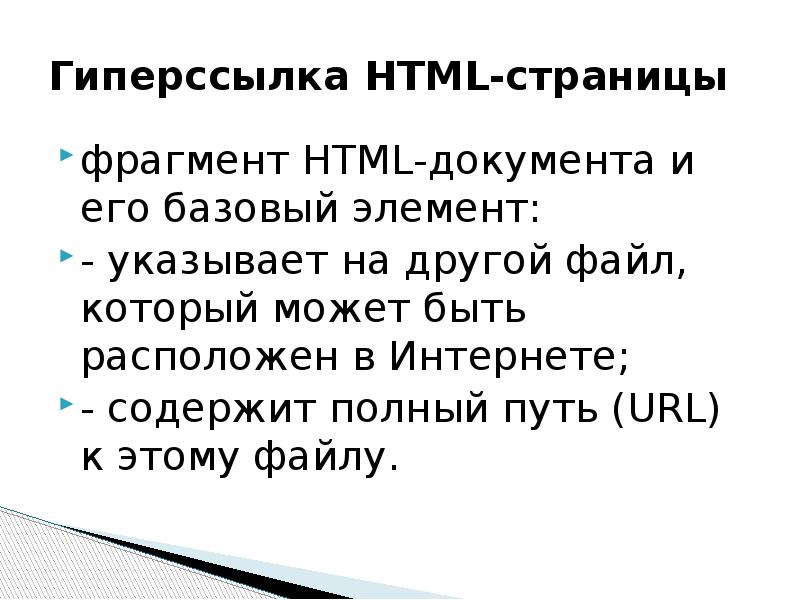

Гиперссылка HTML-страницы фрагмент HTML-документа и его базовый элемент: - указывает на другой файл, который может быть расположен в Интернете; - содержит полный путь (URL) к этому файлу.

Слайд 23

Описание слайда:

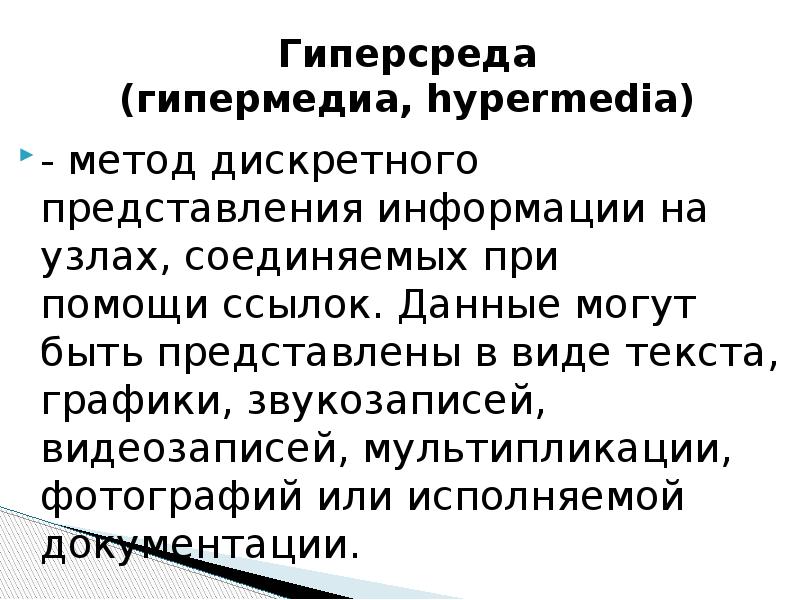

Гиперсреда (гипермедиа, hypermedia) - метод дискретного представления информации на узлах, соединяемых при помощи ссылок. Данные могут быть представлены в виде текста, графики, звукозаписей, видеозаписей, мультипликации, фотографий или исполняемой документации.

Слайд 24

Описание слайда:

Технология WWW позволяет создавать ссылки (их также называют гиперссылками), реализующие переходы не только внутри исходного документа, но и на любой другой документ, находящийся на данном компьютере, а также на документы компьютеров, подключенных в данный момент к Интернету.

Слайд 25

Описание слайда:

Технология WWW Серверы Интернета, реализующие WWW-технологию, называются Web-серверами, а документы, реализованные по технологии WWW, называются Web-страницами. Создание Web-страниц осуществляется с помощью языка разметки гипертекста (Hyper Text Markup Language - HTML). Основа используемой в HTML технологии состоит в том, что в обычный текстовый документ вставляются управляющие символы (тэги). В итоге получается текстовый документ, который при просмотре в браузере виден в форме Web-страницы. С помощью тэгов можно изменять размер, начертание и цвет символов, фон, определять положение текста на странице, вставлять гиперссылки и т.д.

Слайд 26

Описание слайда:

Технология WWW Гипертекстовая технология должна была позволить легко переходить с одного документа на другой с помощью гипертекстовых ссылок. Проект был успешно реализован, после создания в 1991 году первого интернет-обозревателя, получившего название "www" и работающего в режиме командной строки. С этого момента основными элементами технологии WWW являются: - язык гипертекстовой разметки документов HTML; - универсальный способ адресации ресурсов в сети (URI и URL); - протокол обмена гипертекстовой информацией HTTP; - универсальный интерфейс шлюзов CGI

Слайд 27

Описание слайда:

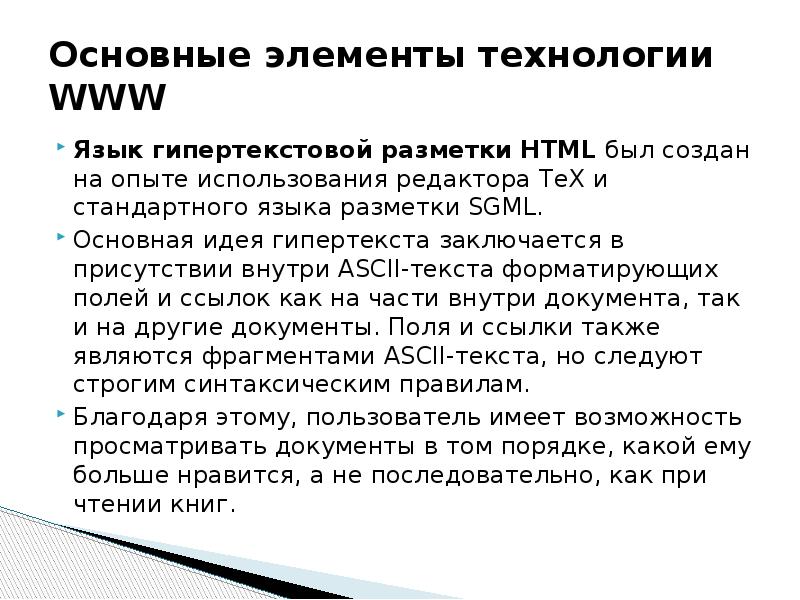

Основные элементы технологии WWW Язык гипертекстовой разметки HTML был создан на опыте использования редактора TeX и стандартного языка разметки SGML. Основная идея гипертекста заключается в присутствии внутри ASCII-текста форматирующих полей и ссылок как на части внутри документа, так и на другие документы. Поля и ссылки также являются фрагментами ASCII-текста, но следуют строгим синтаксическим правилам. Благодаря этому, пользователь имеет возможность просматривать документы в том порядке, какой ему больше нравится, а не последовательно, как при чтении книг.

Слайд 28

Описание слайда:

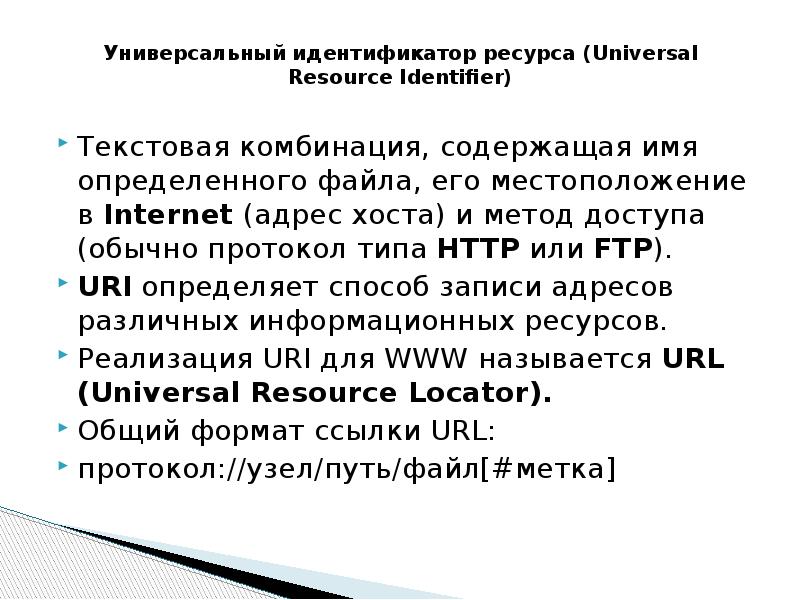

Универсальный идентификатор ресурса (Universal Resource Identifier) Текстовая комбинация, содержащая имя определенного файла, его местоположение в Internet (адрес хоста) и метод доступа (обычно протокол типа HTTP или FTP). URI определяет способ записи адресов различных информационных ресурсов. Реализация URI для WWW называется URL (Universal Resource Locator). Общий формат ссылки URL: протокол://узел/путь/файл[#метка]

Слайд 29

Описание слайда:

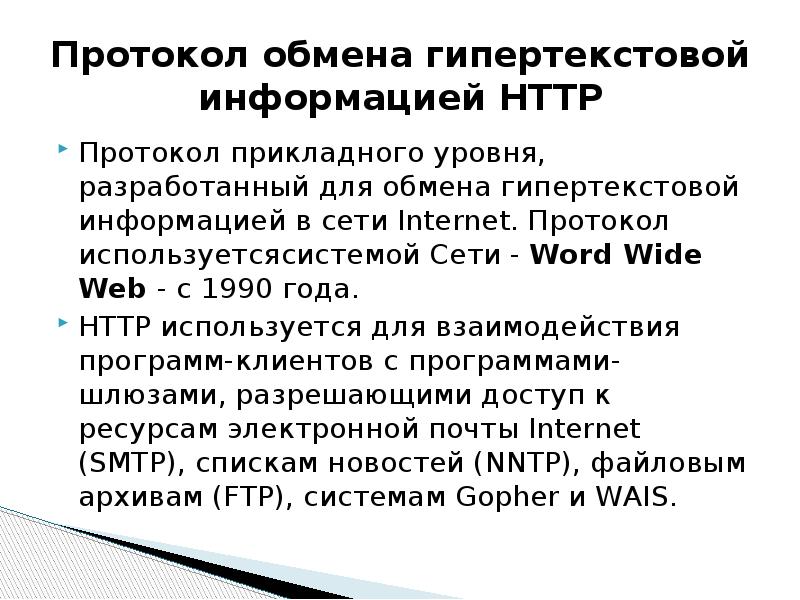

Протокол обмена гипертекстовой информацией HTTP Протокол прикладного уровня, разработанный для обмена гипертекстовой информацией в сети Internet. Протокол используетсясистемой Сети - Word Wide Web - с 1990 года. HTTP используется для взаимодействия программ-клиентов с программами-шлюзами, разрешающими доступ к ресурсам электронной почты Internet (SMTP), спискам новостей (NNTP), файловым архивам (FTP), системам Gopher и WAIS.

Слайд 30

Описание слайда:

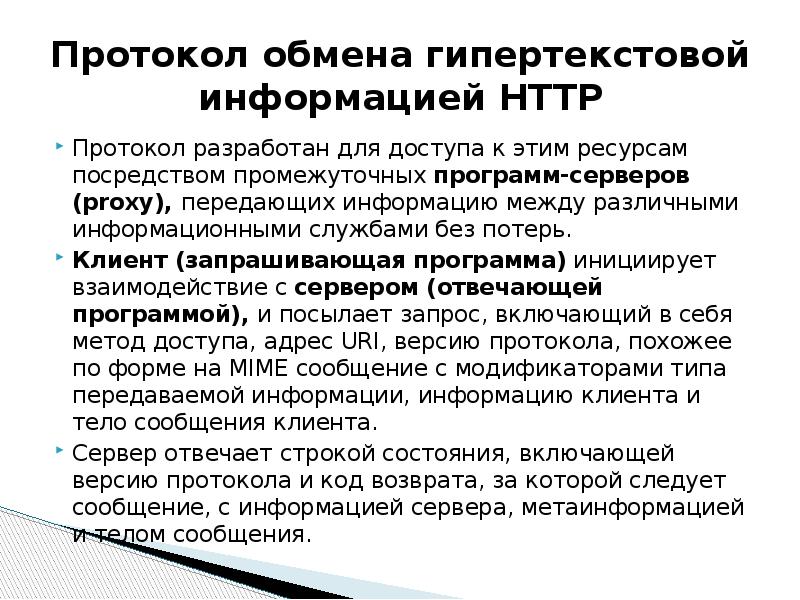

Протокол обмена гипертекстовой информацией HTTP Протокол разработан для доступа к этим ресурсам посредством промежуточных программ-серверов (proxy), передающих информацию между различными информационными службами без потерь. Клиент (запрашивающая программа) инициирует взаимодействие с сервером (отвечающей программой), и посылает запрос, включающий в себя метод доступа, адрес URI, версию протокола, похожее по форме на MIME сообщение с модификаторами типа передаваемой информации, информацию клиента и тело сообщения клиента. Сервер отвечает строкой состояния, включающей версию протокола и код возврата, за которой следует сообщение, с информацией сервера, метаинформацией и телом сообщения.

Слайд 31

Описание слайда:

Универсальный интерфейс шлюзов CGI стандарт интерфейса, используемого для связи внешней программы с веб-сервером. Программу, работающую по такому интерфейсу совместно с веб-сервером, называют «шлюз» или «скрипт» (сценарий). Сам интерфейс разработан таким образом, чтобы можно было использовать любой язык программирования, который может работать со стандартными устройствами ввода/вывода.

Слайд 32

Описание слайда:

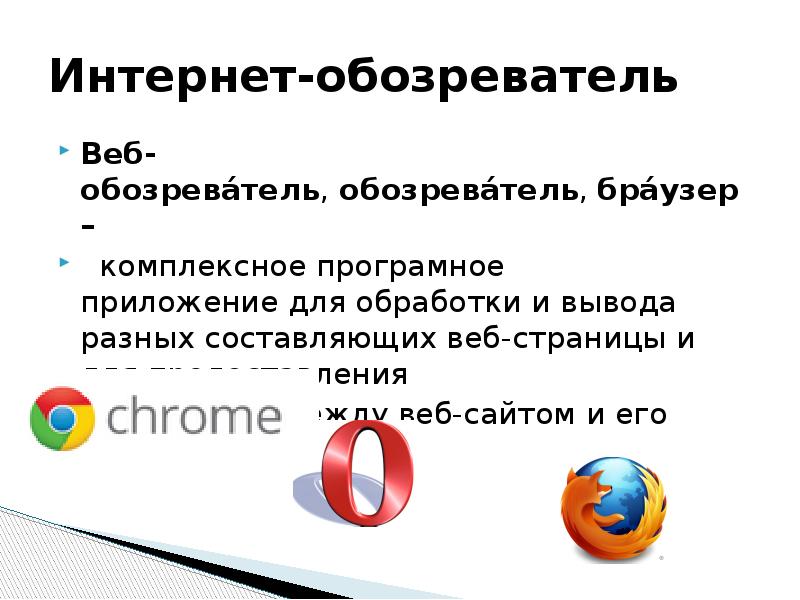

Интернет-обозреватель Веб-обозрева́тель, обозрева́тель, бра́узер – комплексное програмное приложение для обработки и вывода разных составляющих веб-страницы и для предоставления интерфейса между веб-сайтом и его посетителем.

Слайд 33

Описание слайда:

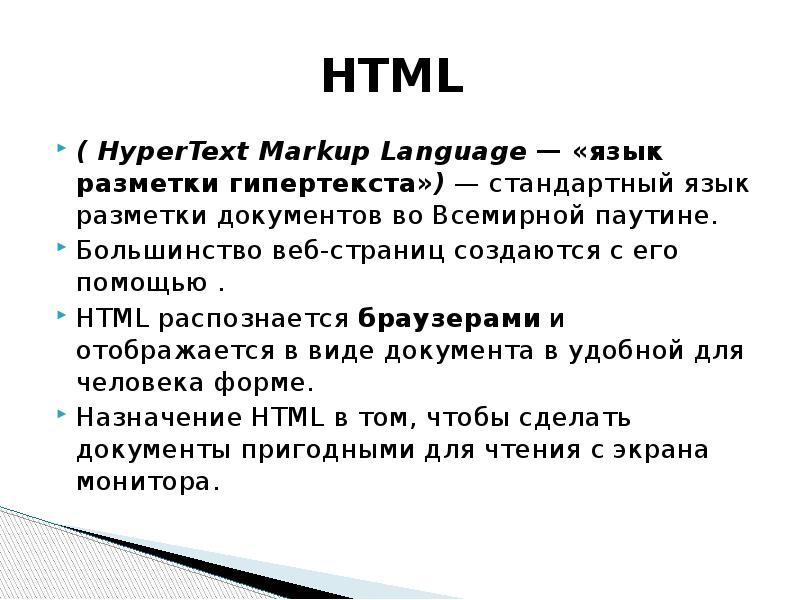

HTML ( HyperText Markup Language — «язык разметки гипертекста») — стандартный язык разметки документов во Всемирной паутине. Большинство веб-страниц создаются с его помощью . HTML распознается браузерами и отображается в виде документа в удобной для человека форме. Назначение HTML в том, чтобы сделать документы пригодными для чтения с экрана монитора.

Слайд 34

Описание слайда:

Адресация ресурсов в сети. URL(Uniform Resource Locator) — это уникальный адрес для доступа к ресурсам в Интернете (в частности, к веб-страницам). Если пользователю известен URL веб-страницы, он может увидеть ее, задав этот URL в адресной строке браузера.

Слайд 35

Описание слайда:

Структура URL Существует следующая традиционная форма записи URL: ://:@:/?# где: Схема - схема обращения к ресурсу; в большинстве случаев имеется в виду сетевой протокол Логин - имя пользователя, используемое для доступа к ресурсу

Слайд 36

Описание слайда:

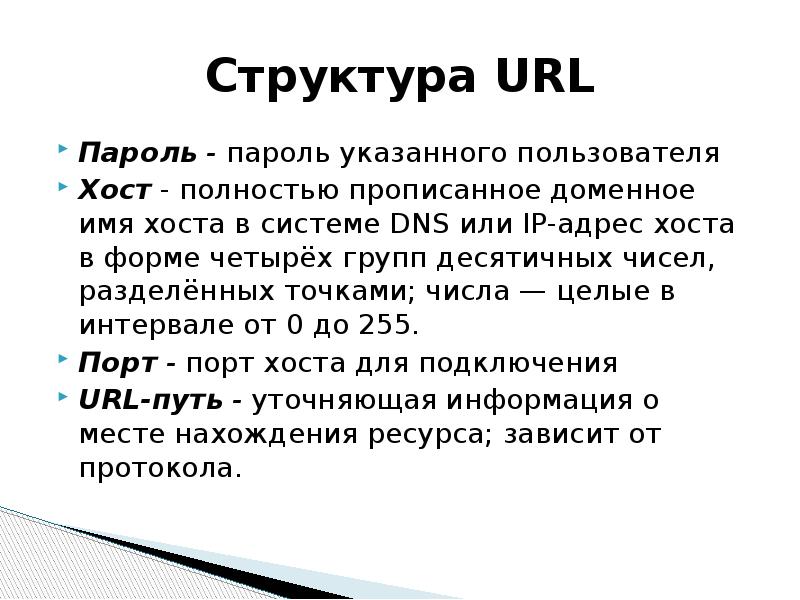

Структура URL Пароль - пароль указанного пользователя Хост - полностью прописанное доменное имя хоста в системе DNS или IP-адрес хоста в форме четырёх групп десятичных чисел, разделённых точками; числа — целые в интервале от 0 до 255. Порт - порт хоста для подключения URL-путь - уточняющая информация о месте нахождения ресурса; зависит от протокола.

Слайд 37

Описание слайда:

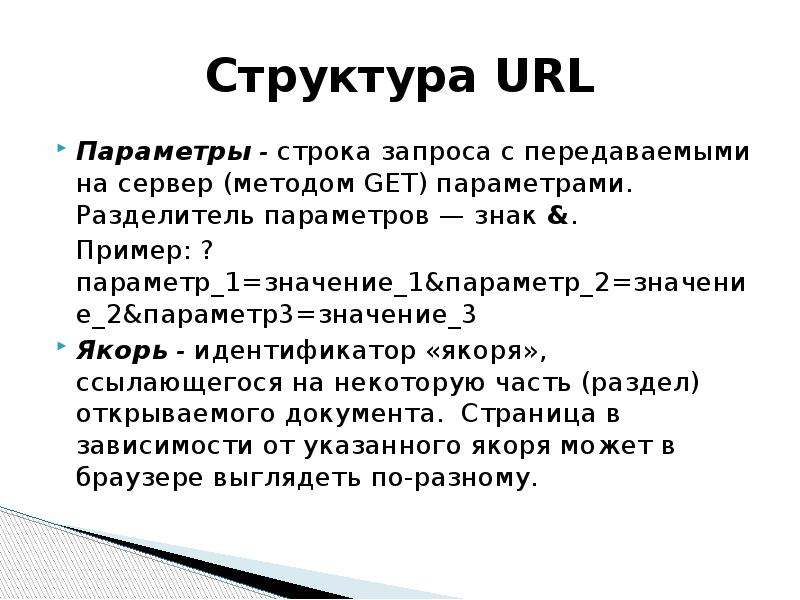

Структура URL Параметры - строка запроса с передаваемыми на сервер (методом GET) параметрами. Разделитель параметров — знак &. Пример: ?параметр_1=значение_1&параметр_2=значение_2&параметр3=значение_3 Якорь - идентификатор «якоря», ссылающегося на некоторую часть (раздел) открываемого документа. Страница в зависимости от указанного якоря может в браузере выглядеть по-разному.

Слайд 38

Описание слайда:

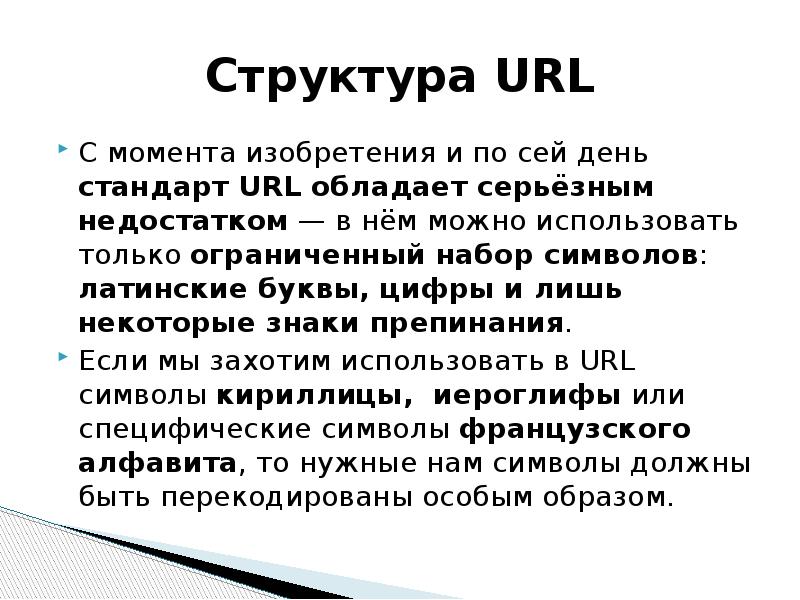

Структура URL С момента изобретения и по сей день стандарт URL обладает серьёзным недостатком — в нём можно использовать только ограниченный набор символов: латинские буквы, цифры и лишь некоторые знаки препинания. Если мы захотим использовать в URL символы кириллицы, иероглифы или специфические символы французского алфавита, то нужные нам символы должны быть перекодированы особым образом.
