Слайд 1

Описание слайда:

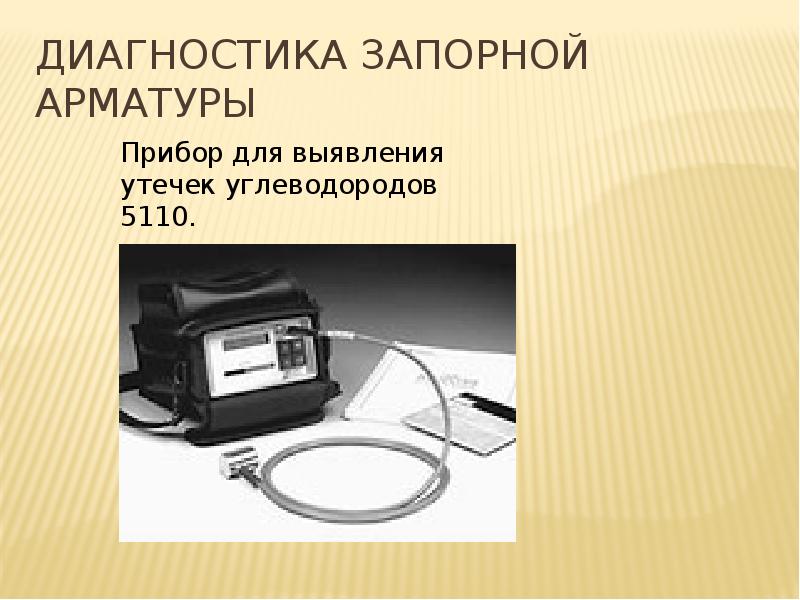

Диагностика трубопроводов, сосудов и запорной арматуры

Слайд 2

Описание слайда:

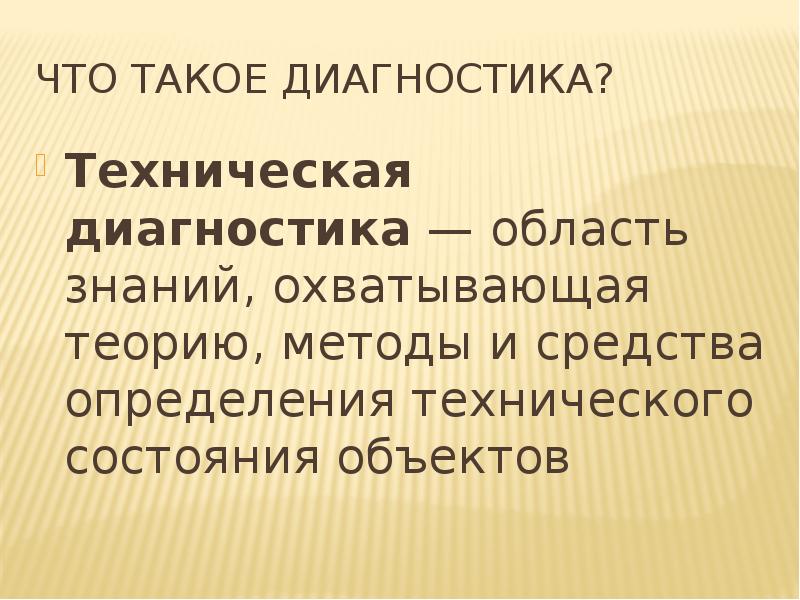

Что такое диагностика? Техническая диагностика — область знаний, охватывающая теорию, методы и средства определения технического состояния объектов

Слайд 3

Описание слайда:

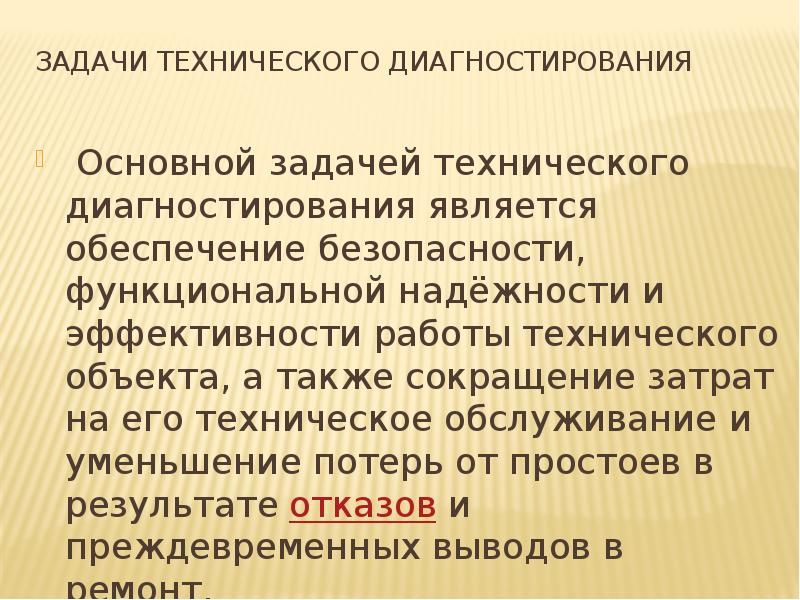

Задачи технического диагностирования Основной задачей технического диагностирования является обеспечение безопасности, функциональной надёжности и эффективности работы технического объекта, а также сокращение затрат на его техническое обслуживание и уменьшение потерь от простоев в результате отказов и преждевременных выводов в ремонт.

Слайд 4

Описание слайда:

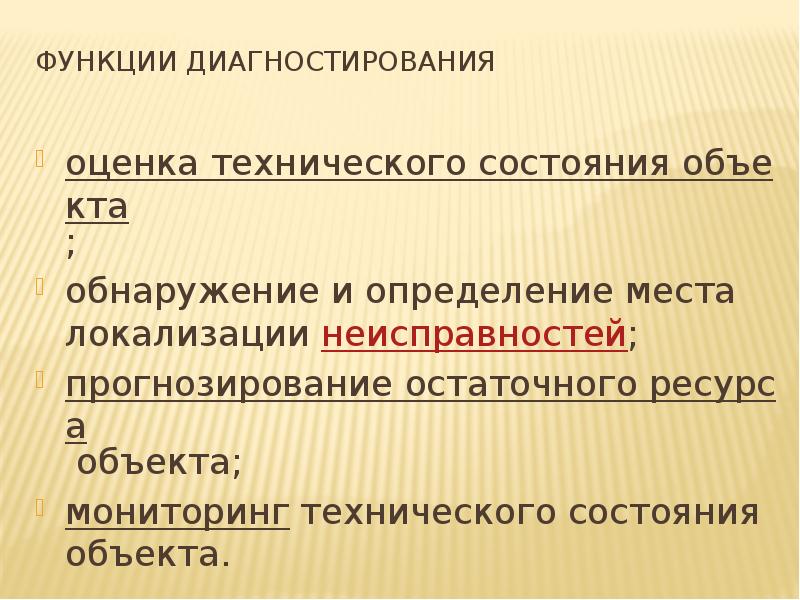

Функции диагностирования оценка технического состояния объекта; обнаружение и определение места локализации неисправностей; прогнозирование остаточного ресурса объекта; мониторинг технического состояния объекта.

Слайд 5

Описание слайда:

Диагностика магистральных трубопроводов

Слайд 6

Описание слайда:

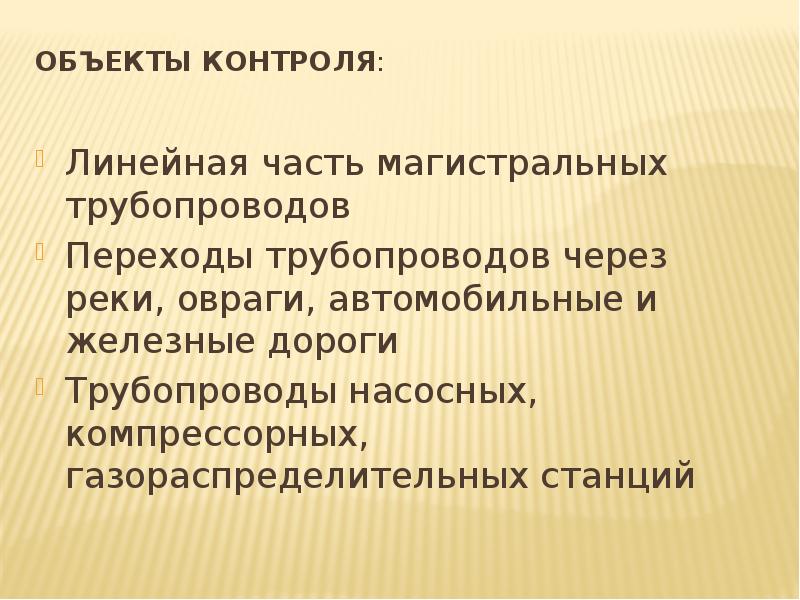

Объекты контроля: Линейная часть магистральных трубопроводов Переходы трубопроводов через реки, овраги, автомобильные и железные дороги Трубопроводы насосных, компрессорных, газораспределительных станций

Слайд 7

Описание слайда:

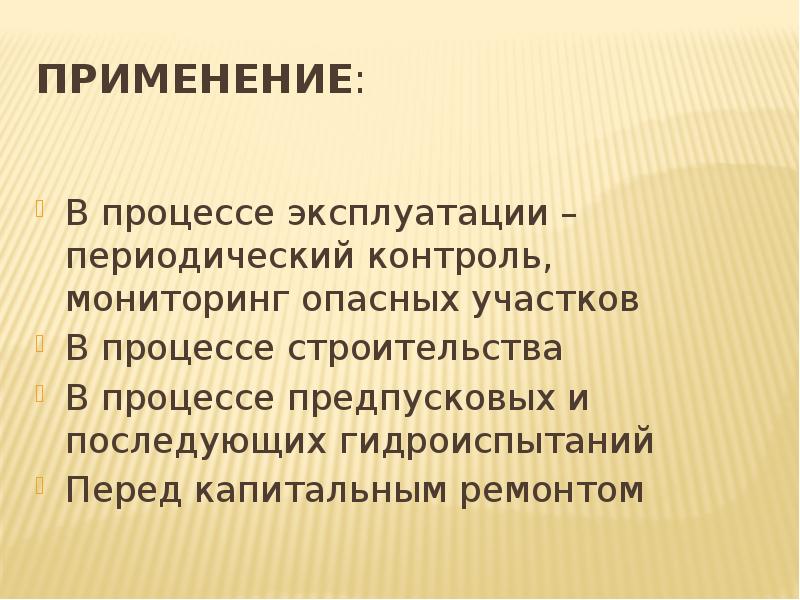

Применение: В процессе эксплуатации – периодический контроль, мониторинг опасных участков В процессе строительства В процессе предпусковых и последующих гидроиспытаний Перед капитальным ремонтом

Слайд 8

Описание слайда:

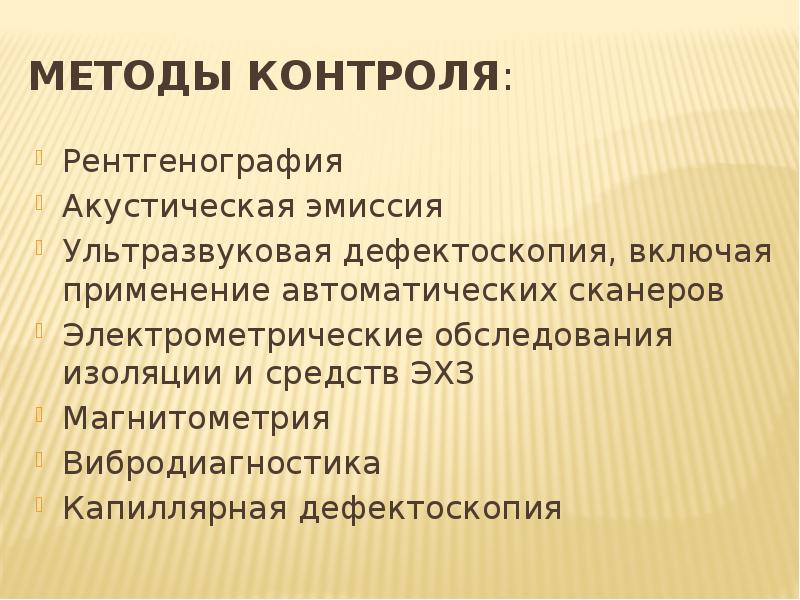

Методы контроля: Рентгенография Акустическая эмиссия Ультразвуковая дефектоскопия, включая применение автоматических сканеров Электрометрические обследования изоляции и средств ЭХЗ Магнитометрия Вибродиагностика Капиллярная дефектоскопия

Слайд 9

Описание слайда:

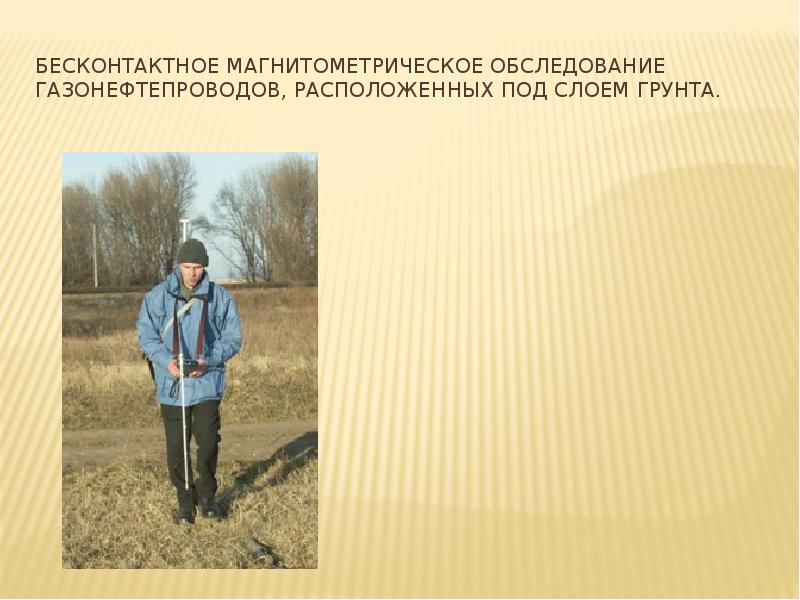

Бесконтактное магнитометрическое обследование газонефтепроводов, расположенных под слоем грунта.

Слайд 10

Описание слайда:

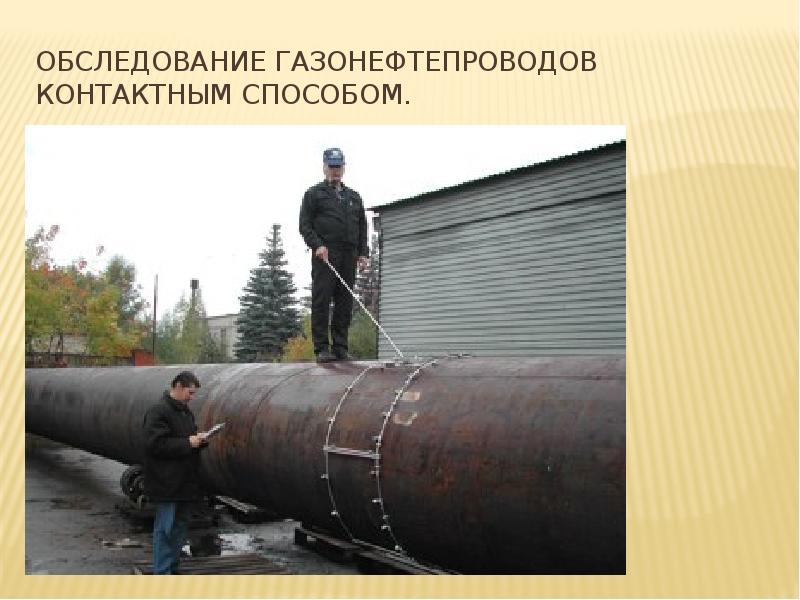

Обследование газонефтепроводов контактным способом.

Слайд 11

Описание слайда:

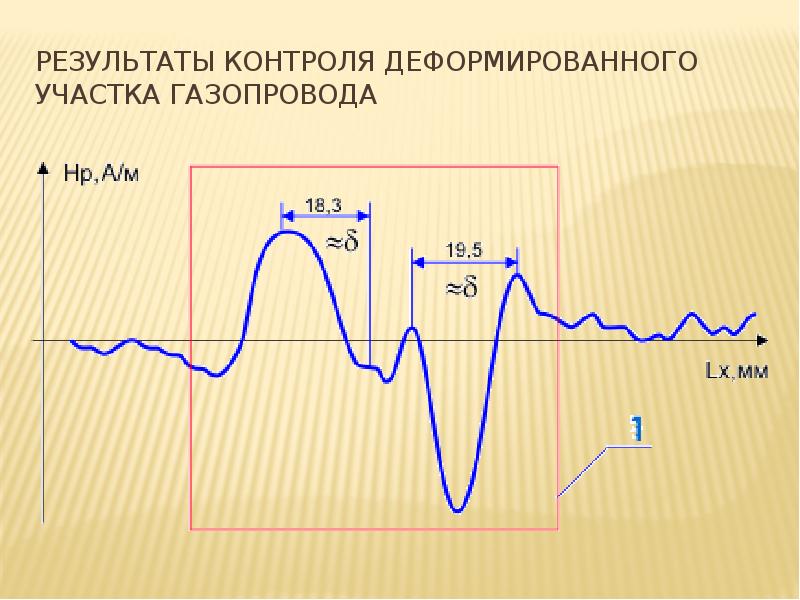

результаты контроля деформированного участка газопровода

Слайд 12

Описание слайда:

фрагмент распределения магнитного поля Нр вдоль участка газопровода имеющего видимый прогиб. Эпюра распределения поля Нр соответствует фактической деформации газопровода.

Слайд 13

Описание слайда:

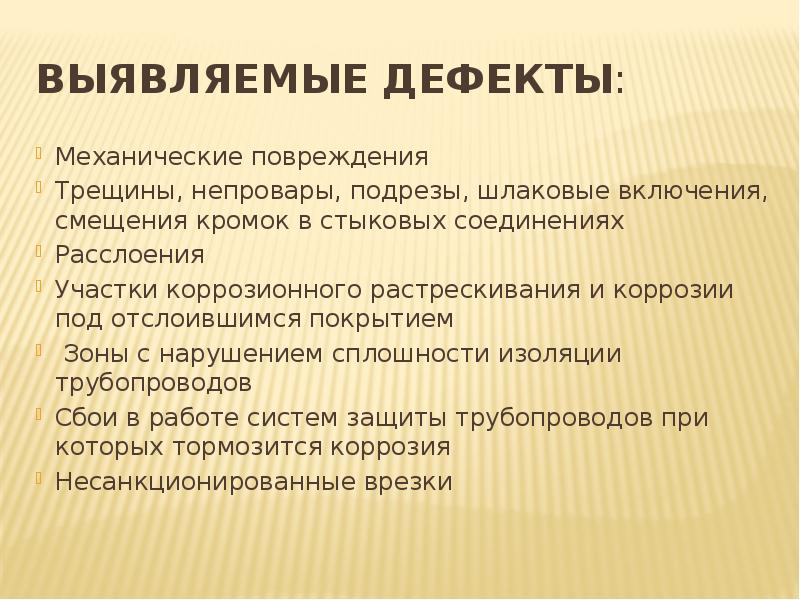

Выявляемые дефекты: Механические повреждения Трещины, непровары, подрезы, шлаковые включения, смещения кромок в стыковых соединениях Расслоения Участки коррозионного растрескивания и коррозии под отслоившимся покрытием Зоны с нарушением сплошности изоляции трубопроводов Сбои в работе систем защиты трубопроводов при которых тормозится коррозия Несанкционированные врезки

Слайд 14

Описание слайда:

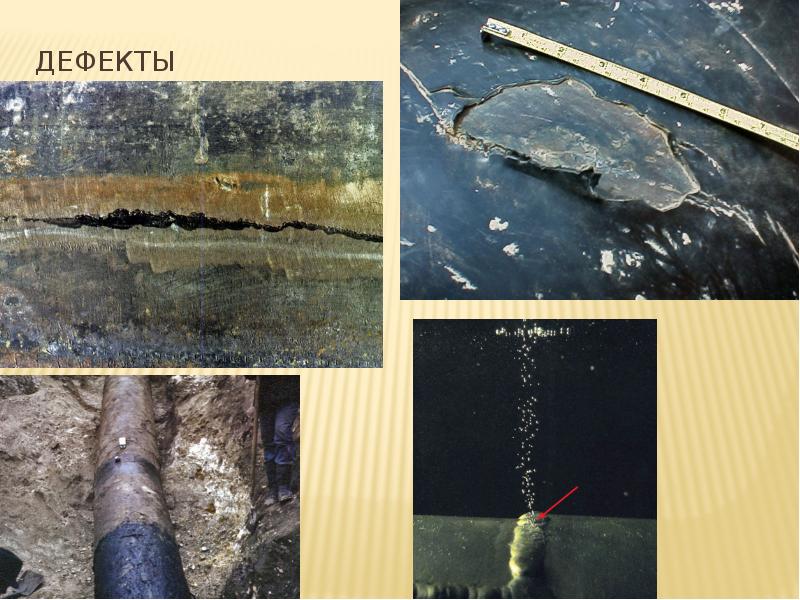

Дефекты

Слайд 15

Описание слайда:

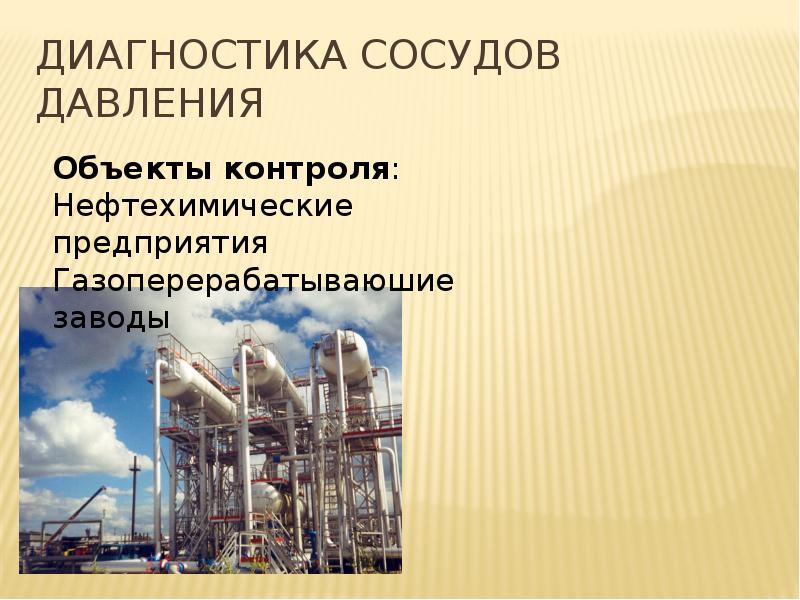

Диагностика сосудов давления

Слайд 16

Описание слайда:

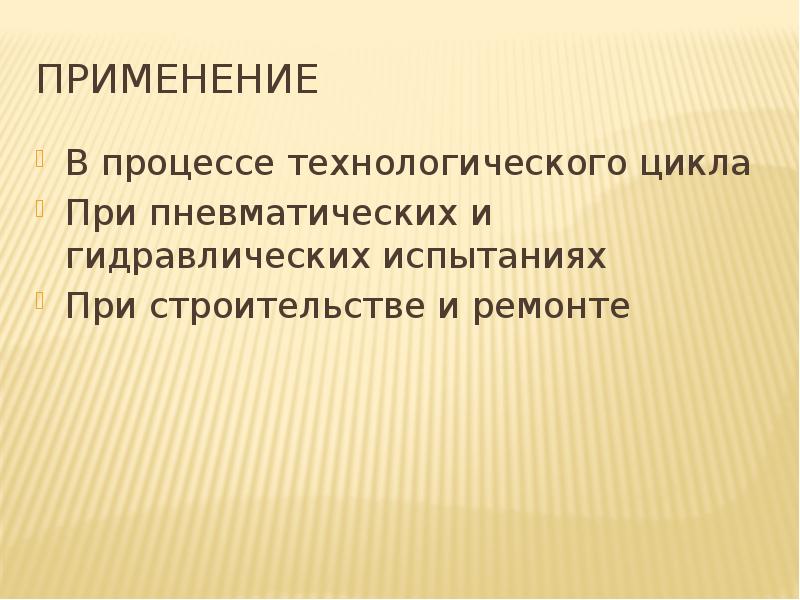

применение В процессе технологического цикла При пневматических и гидравлических испытаниях При строительстве и ремонте

Слайд 17

Описание слайда:

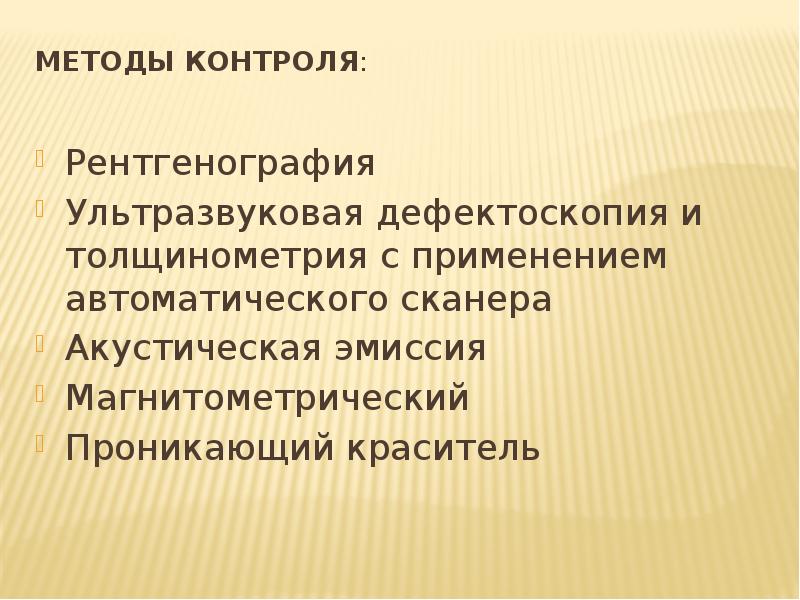

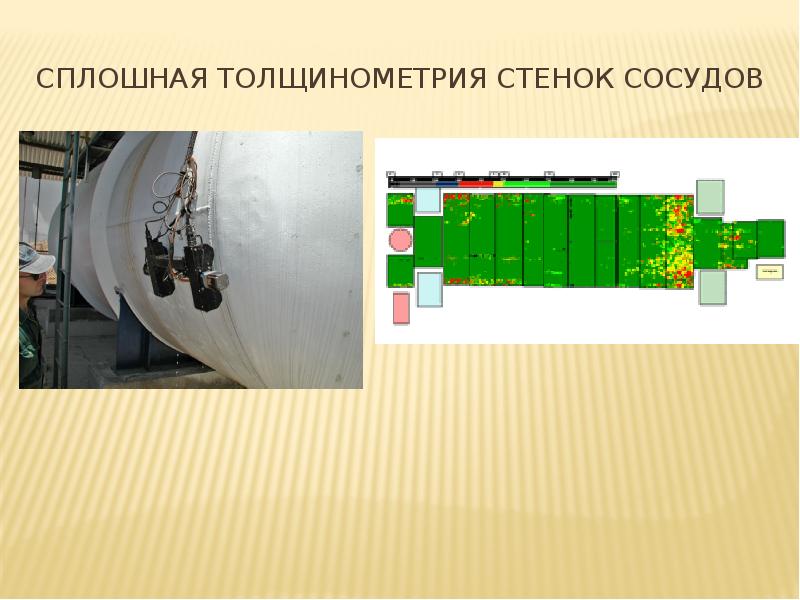

Методы контроля: Рентгенография Ультразвуковая дефектоскопия и толщинометрия с применением автоматического сканера Акустическая эмиссия Магнитометрический Проникающий краситель
