Слайд 1

Описание слайда:

Лекция 5 Оптические измерения

Слайд 2

Описание слайда:

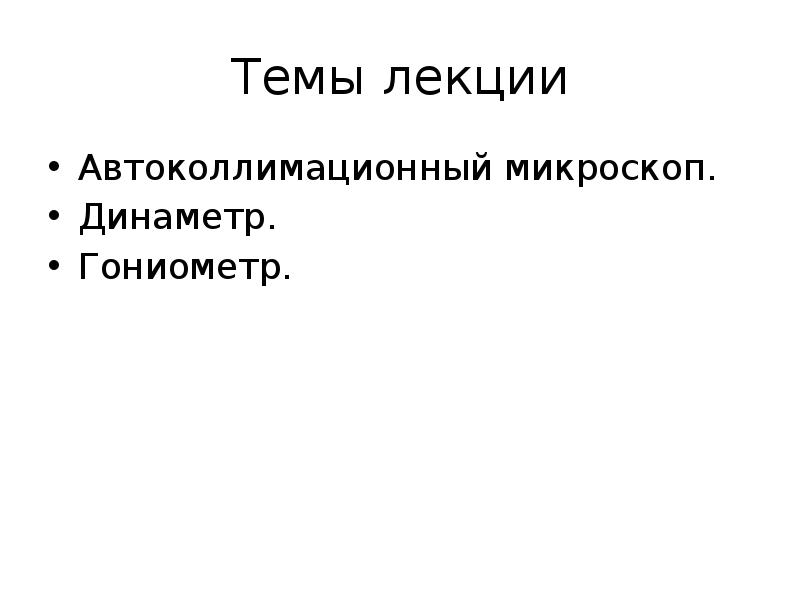

Темы лекции Автоколлимационный микроскоп. Динаметр. Гониометр.

Слайд 3

Описание слайда:

Автоколлимационный микроскоп

Слайд 4

Описание слайда:

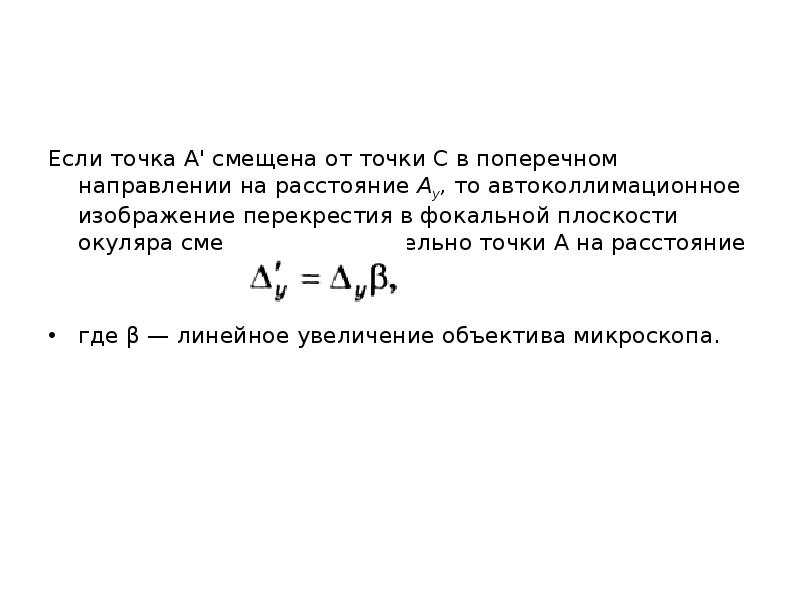

Если точка А' смещена от точки С в поперечном направлении на расстояние Ау, то автоколлимационное изображение перекрестия в фокальной плоскости окуляра сместится относительно точки А на расстояние где β — линейное увеличение объектива микроскопа.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

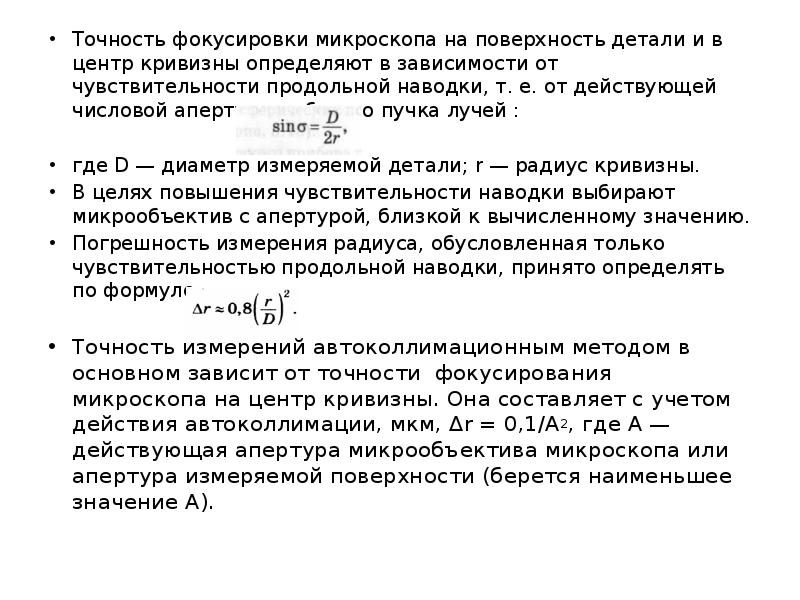

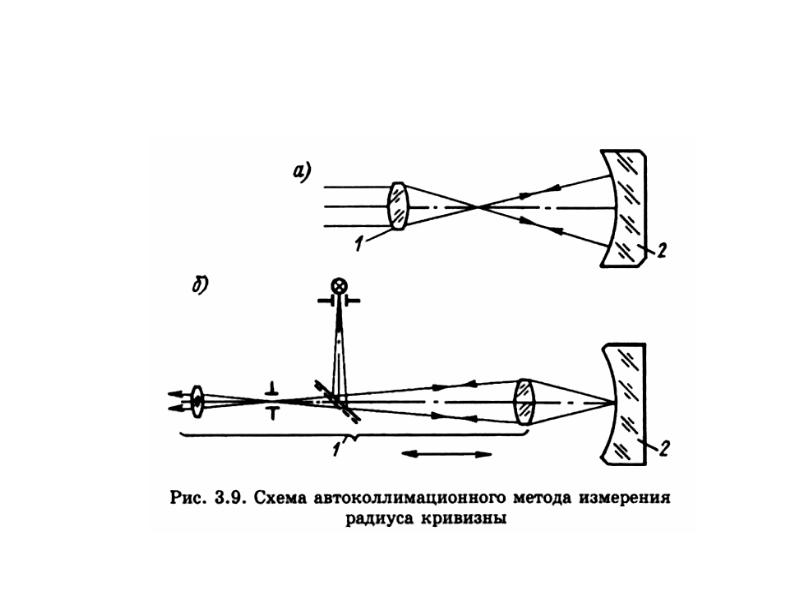

Точность фокусировки микроскопа на поверхность детали и в центр кривизны определяют в зависимости от чувствительности продольной наводки, т. е. от действующей числовой апертуры рабочего пучка лучей : Точность фокусировки микроскопа на поверхность детали и в центр кривизны определяют в зависимости от чувствительности продольной наводки, т. е. от действующей числовой апертуры рабочего пучка лучей : где D — диаметр измеряемой детали; r — радиус кривизны. В целях повышения чувствительности наводки выбирают микрообъектив с апертурой, близкой к вычисленному значению. Погрешность измерения радиуса, обусловленная только чувствительностью продольной наводки, принято определять по формуле Точность измерений автоколлимационным методом в основном зависит от точности фокусирования микроскопа на центр кривизны. Она составляет с учетом действия автоколлимации, мкм, Δr = 0,1/А2, где А — действующая апертура микрообъектива микроскопа или апертура измеряемой поверхности (берется наименьшее значение А).

Слайд 7

Описание слайда:

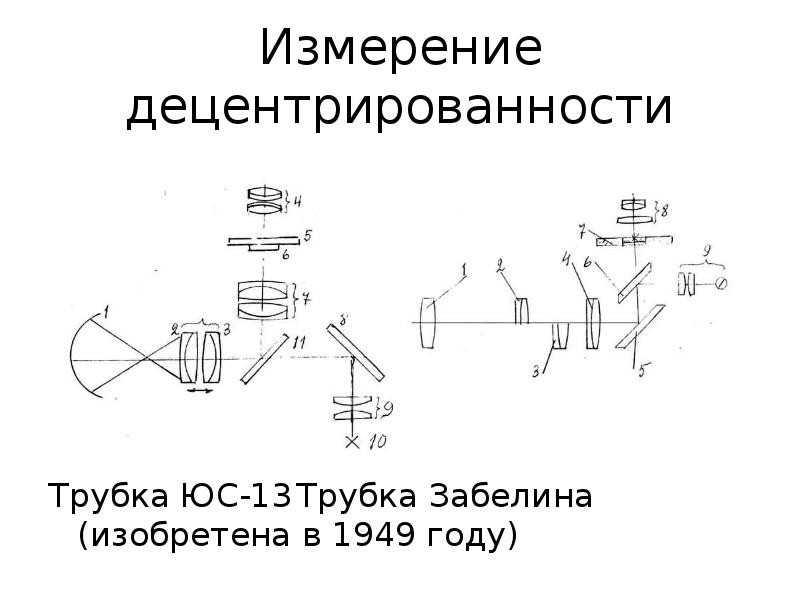

Измерение децентрированности Трубка ЮС-13 Трубка Забелина (изобретена в 1949 году)

Слайд 8

Описание слайда:

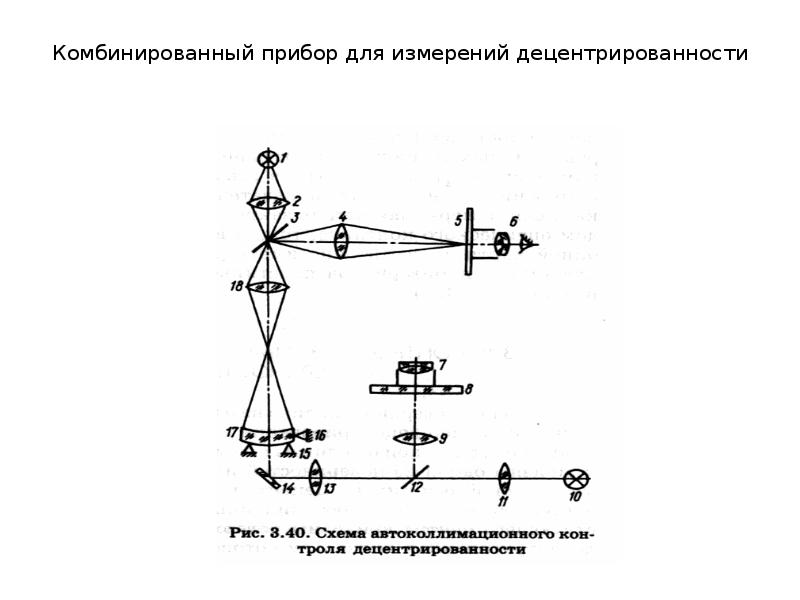

Комбинированный прибор для измерений децентрированности

Слайд 9

Описание слайда:

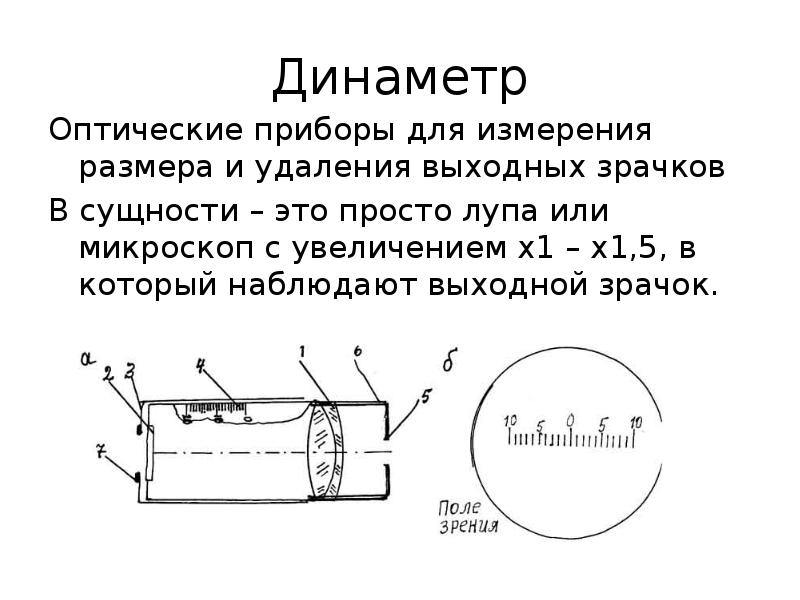

Динаметр Оптические приборы для измерения размера и удаления выходных зрачков В сущности – это просто лупа или микроскоп с увеличением х1 – х1,5, в который наблюдают выходной зрачок.

Слайд 10

Описание слайда:

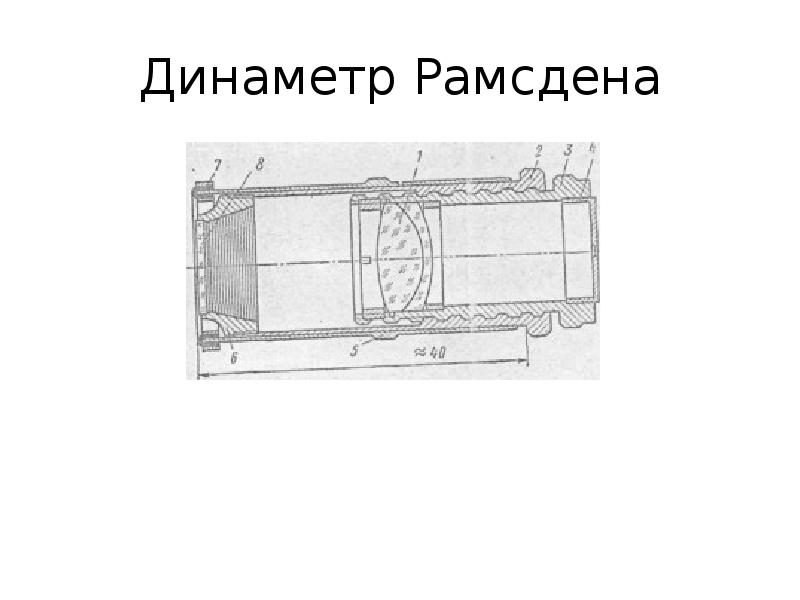

Динаметр Рамсдена

Слайд 11

Описание слайда:

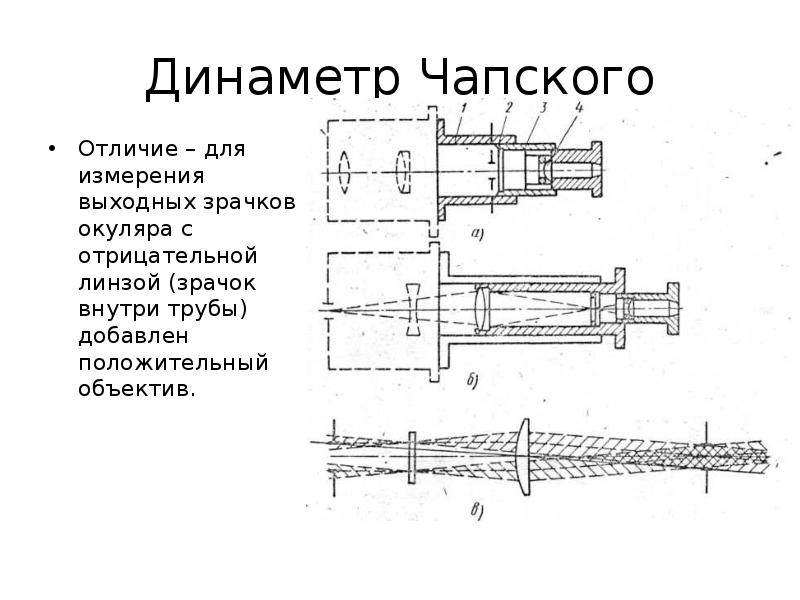

Динаметр Чапского Отличие – для измерения выходных зрачков окуляра с отрицательной линзой (зрачок внутри трубы) добавлен положительный объектив.

Слайд 12

Описание слайда:

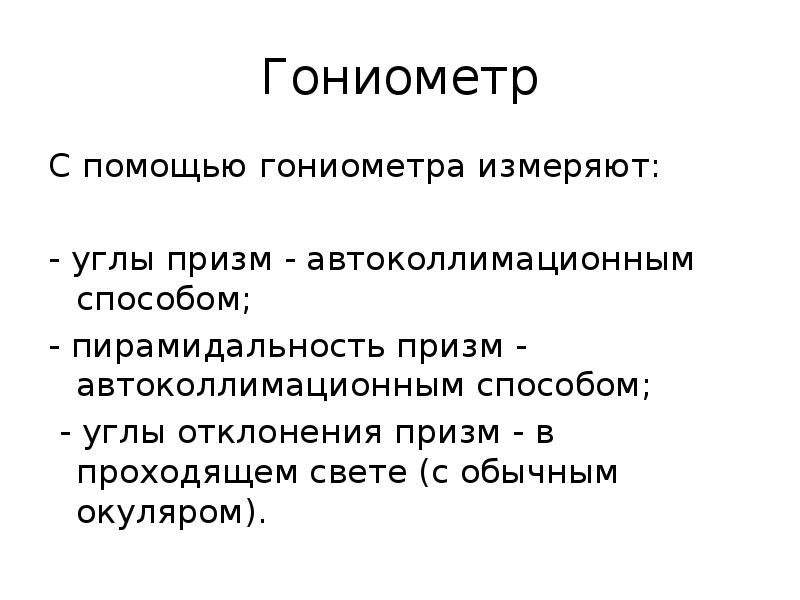

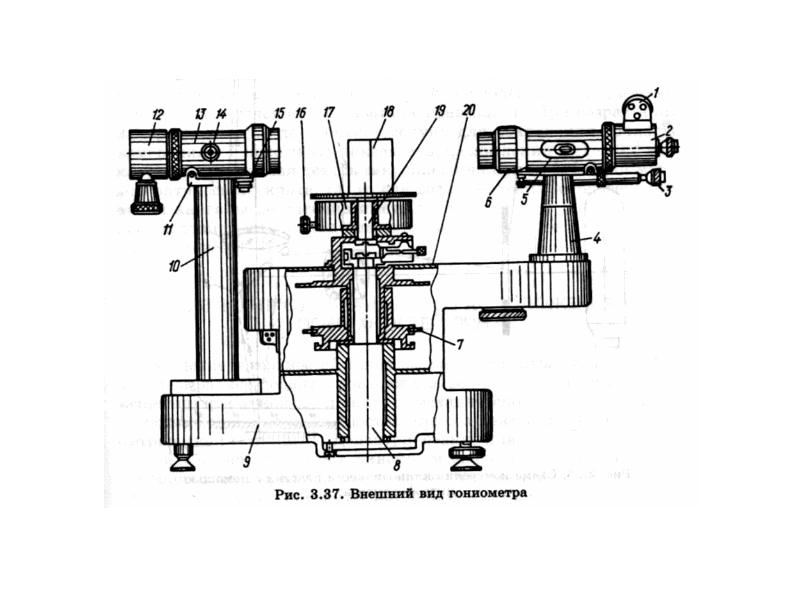

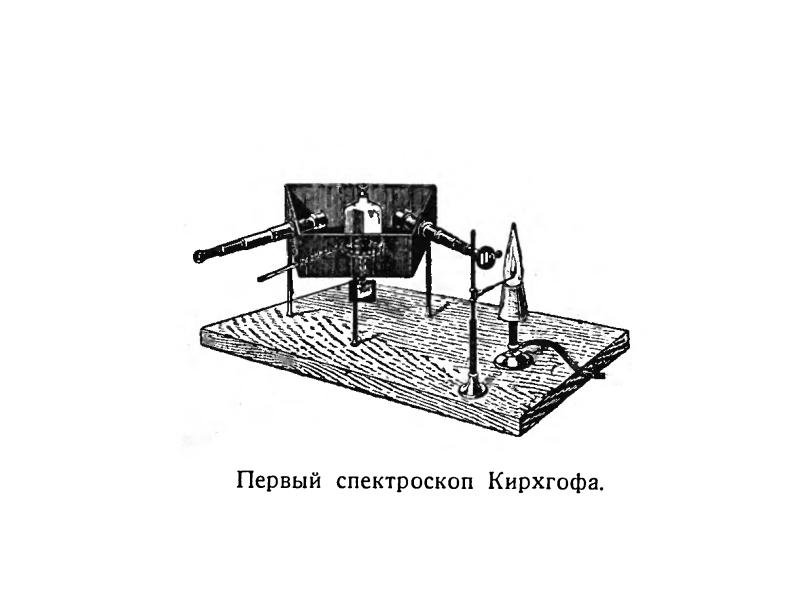

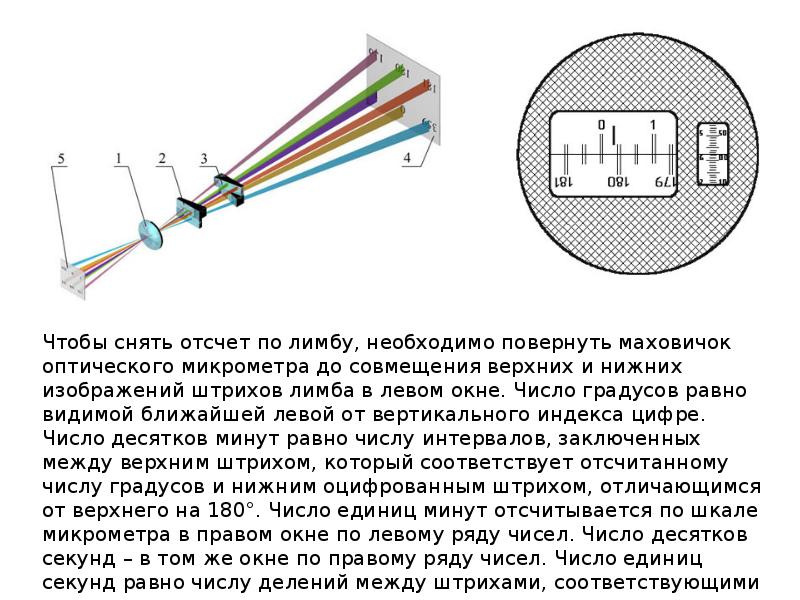

Гониометр С помощью гониометра измеряют: - углы призм - автоколлимационным способом; - пирамидальность призм - автоколлимационным способом; - углы отклонения призм - в проходящем свете (с обычным окуляром).

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

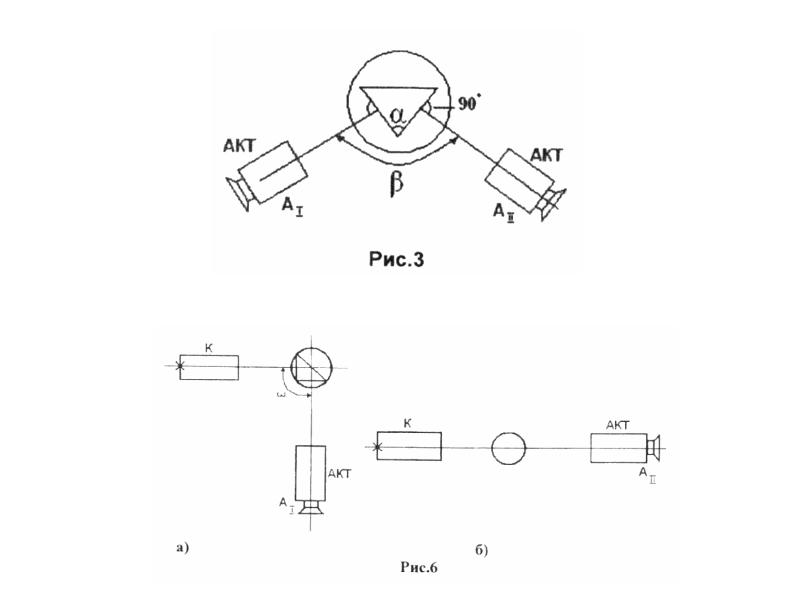

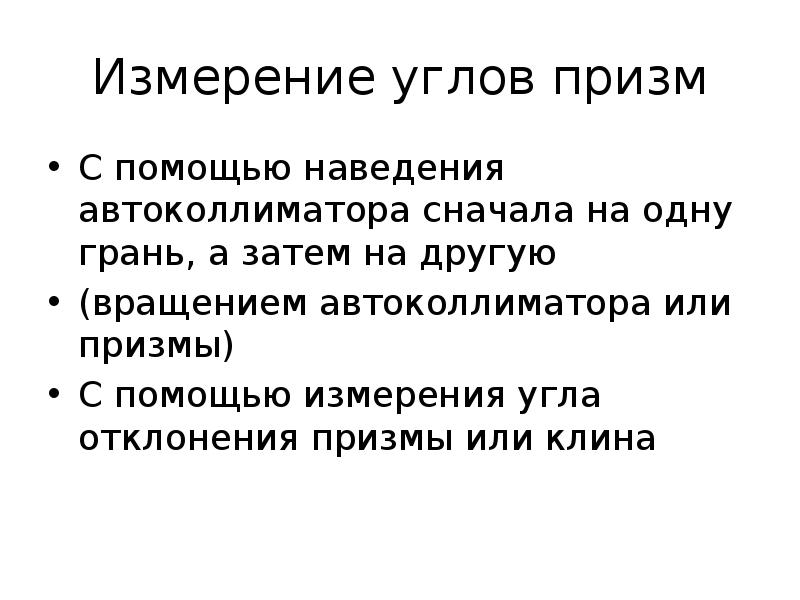

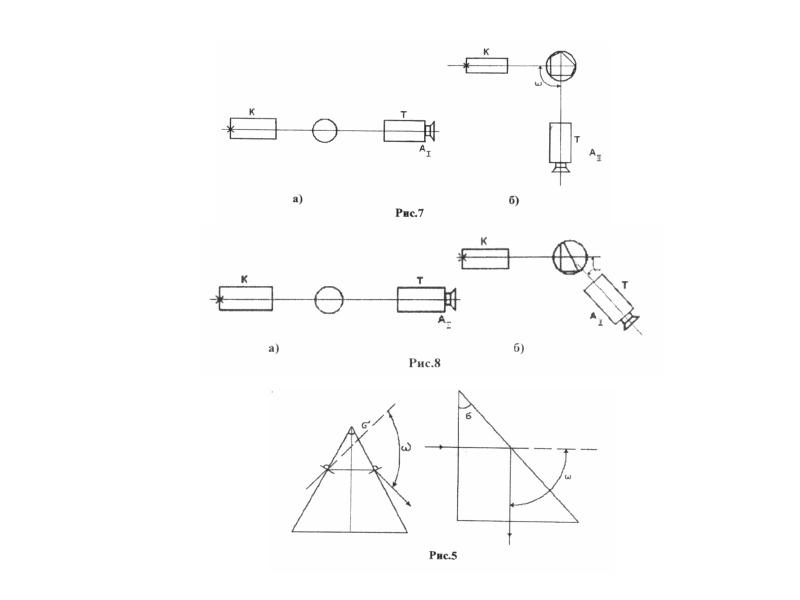

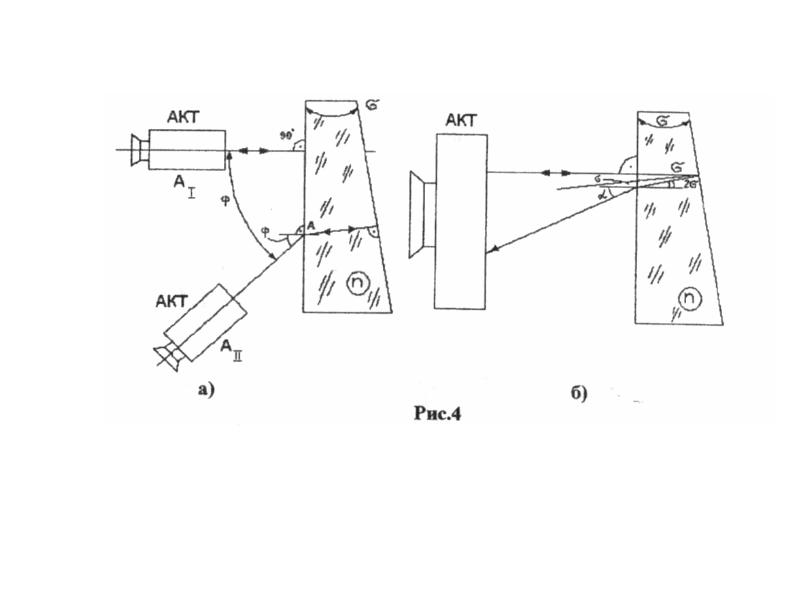

Измерение углов призм С помощью наведения автоколлиматора сначала на одну грань, а затем на другую (вращением автоколлиматора или призмы) С помощью измерения угла отклонения призмы или клина

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

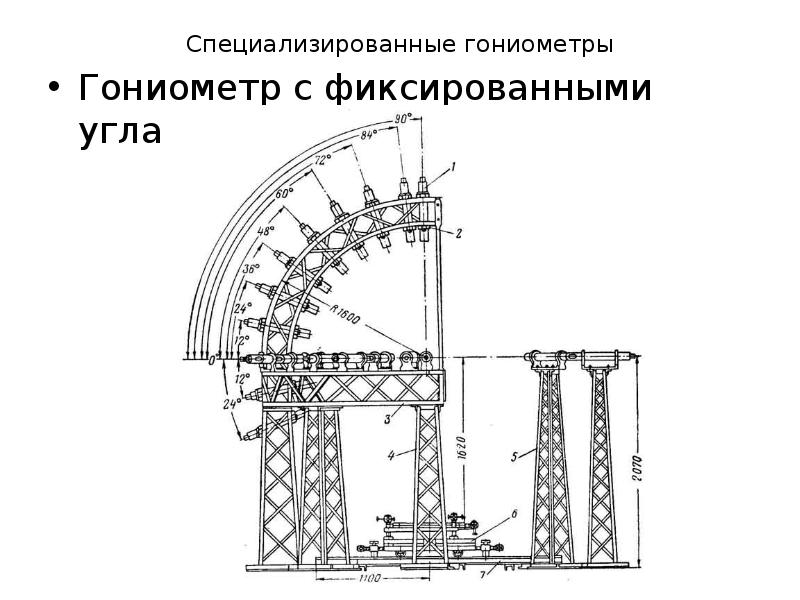

Специализированные гониометры Гониометр с фиксированными углами

Слайд 21

Описание слайда:

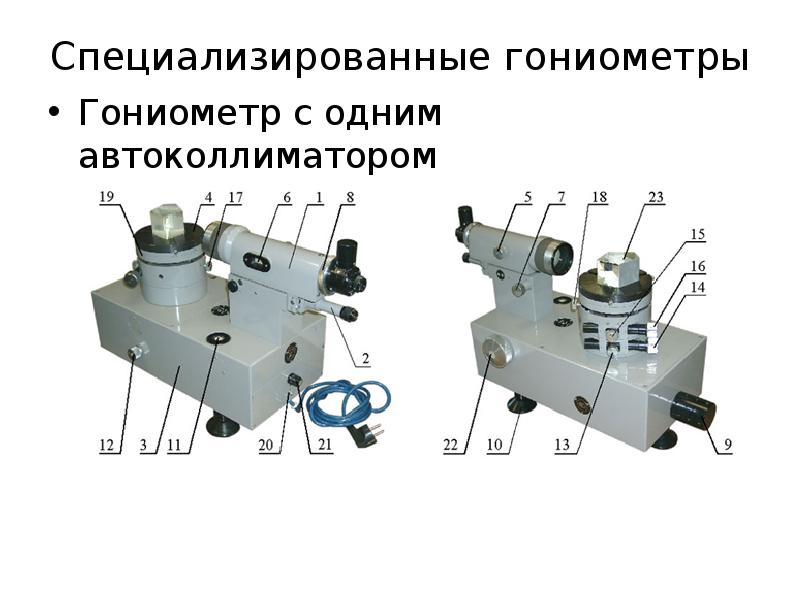

Специализированные гониометры Гониометр с одним автоколлиматором

Слайд 22

Описание слайда:

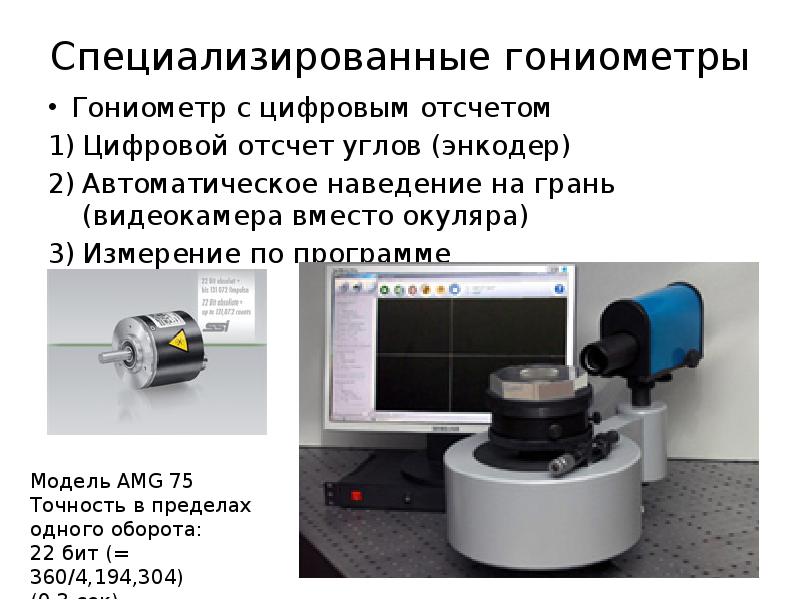

Специализированные гониометры Гониометр с цифровым отсчетом Цифровой отсчет углов (энкодер) Автоматическое наведение на грань (видеокамера вместо окуляра) Измерение по программе
