Слайд 1

Описание слайда:

WWW технология Судаков А.А. “Параллельные и распределенные вычисления” Лекция 6

Слайд 2

Описание слайда:

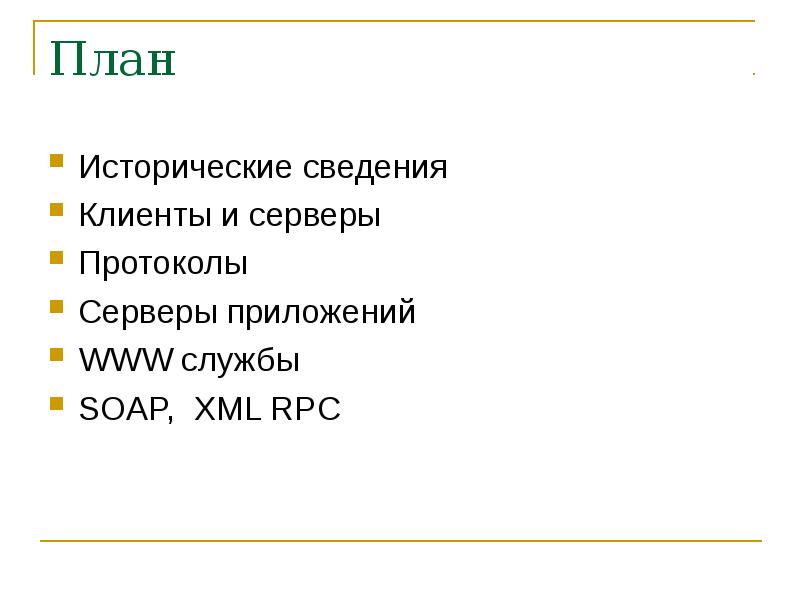

План Исторические сведения Клиенты и серверы Протоколы Серверы приложений WWW службы SOAP, XML RPC

Слайд 3

Описание слайда:

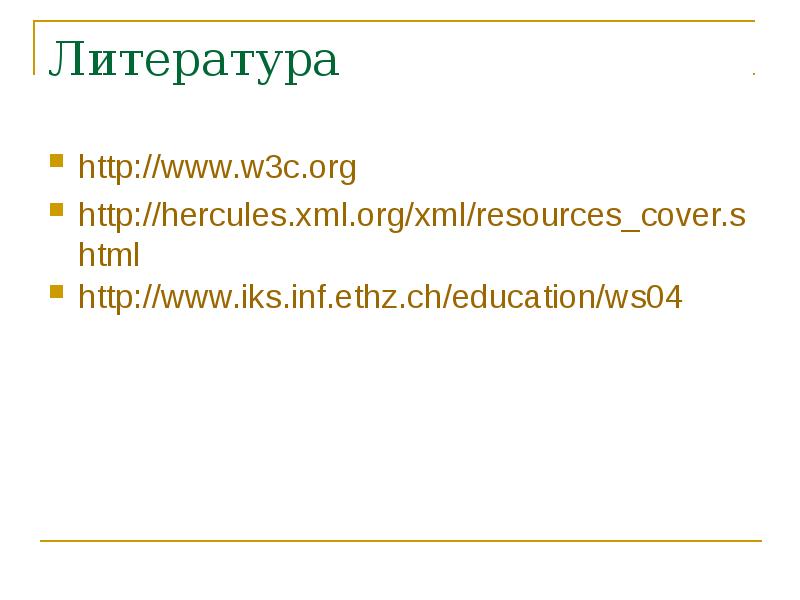

Литература

Слайд 4

Описание слайда:

Исторические сведения Сегодня WWW – «синоним» Интернет и распределенных приложений в пределах Интернет Начало 80-х годов создана в CERN для обмена документами в пределах Интернет 1990 г. язык HTML, позже XML В 1993 г SUN анонсировал Java – «платформенно-независимая» технология для создания программ, которая стала основой для разработки WWW приложений Конец 90-х стандарты для удаленных вызовов процедур через Интернет (SOAP, XML RPC)

Слайд 5

Описание слайда:

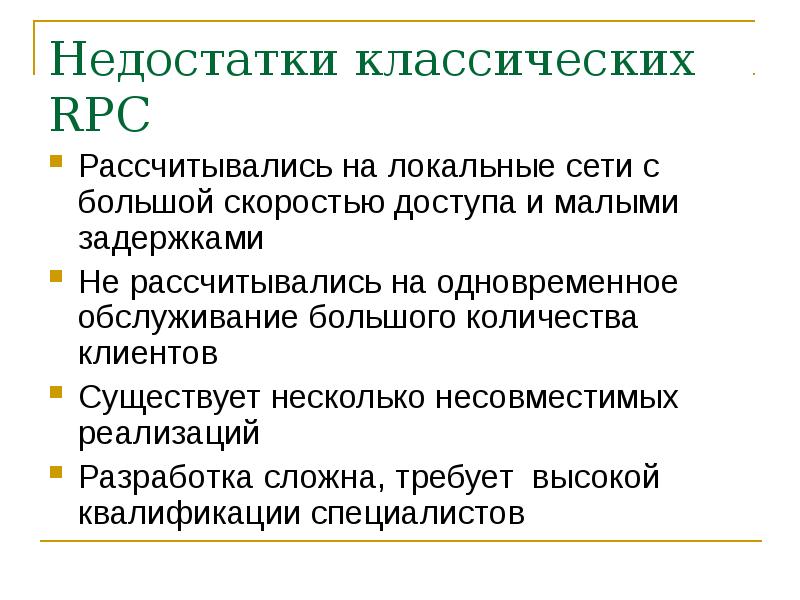

Недостатки классических RPC Рассчитывались на локальные сети с большой скоростью доступа и малыми задержками Не рассчитывались на одновременное обслуживание большого количества клиентов Существует несколько несовместимых реализаций Разработка сложна, требует высокой квалификации специалистов

Слайд 6

Описание слайда:

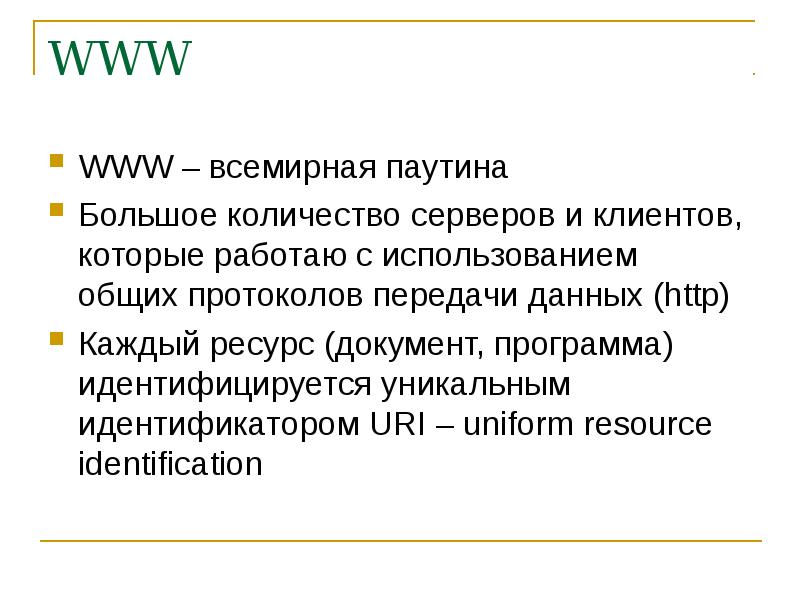

WWW WWW – всемирная паутина Большое количество серверов и клиентов, которые работаю с использованием общих протоколов передачи данных (http) Каждый ресурс (документ, программа) идентифицируется уникальным идентификатором URI – uniform resource identification

Слайд 7

Описание слайда:

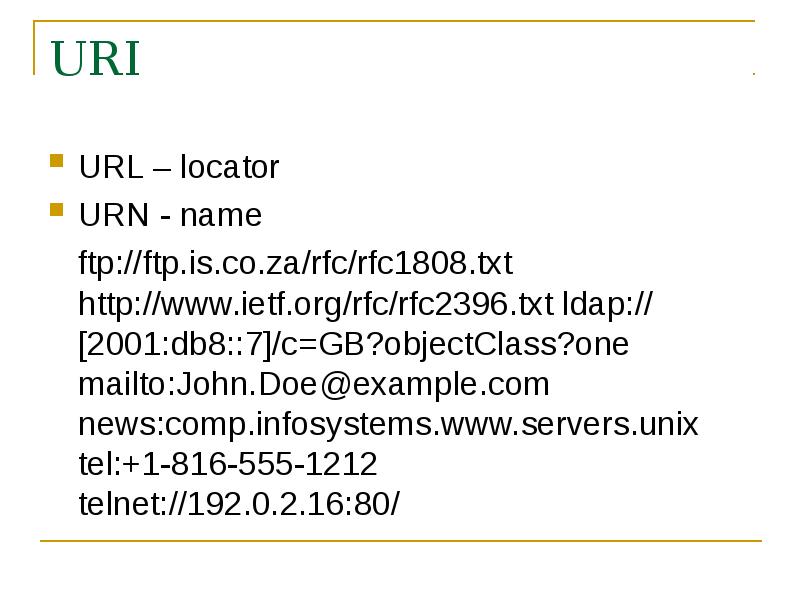

URI URL – locator URN - name ldap://[2001:db8::7]/c=GB?objectClass?one mailto:John.Doe@example.com news:comp.infosystems. tel:+1-816-555-1212 telnet://192.0.2.16:80/

Слайд 8

Описание слайда:

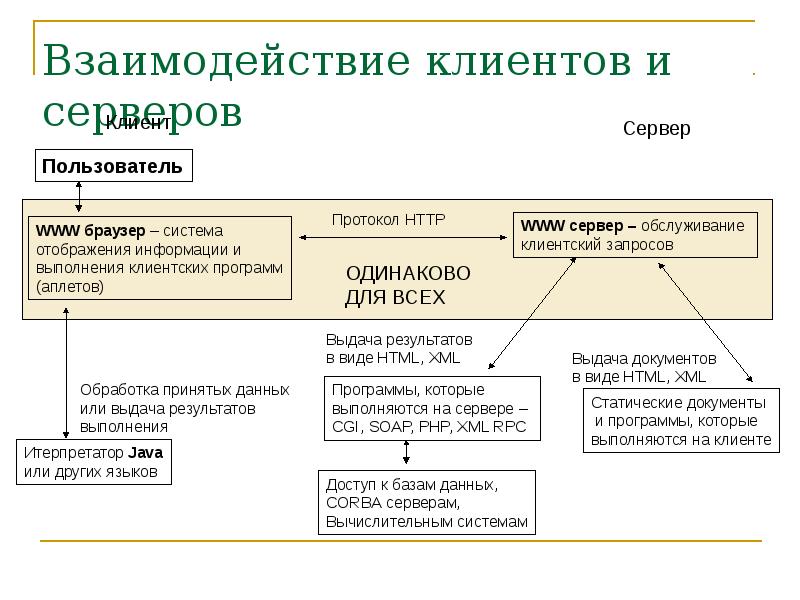

Взаимодействие клиентов и серверов

Слайд 9

Описание слайда:

Протоколы и сериализация Транспортные протоколы – TCP/IP Представление данных – HTTP hyper text transfer protocol Данные передаются (как правило) в текстовом виде (HTML, XML) Сериализация и десериализация выполняются с помощью HTML, XML Могут использоваться и другие протоколы Уровень прикладных программ универсальный интерфейс для представления информации – WWW браузер Логика работы разделена между сервером (www приложение, сервлет) и клиентом (аплеты)

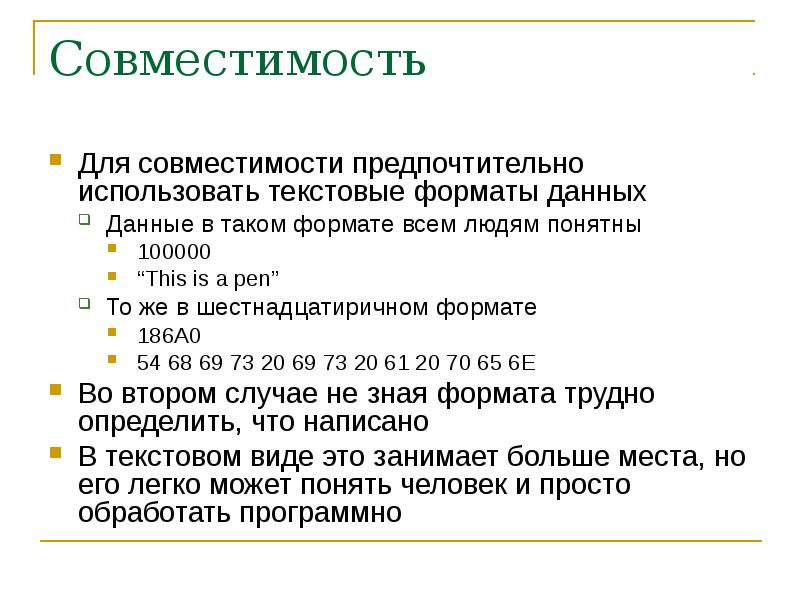

Слайд 10

Описание слайда:

Совместимость Для совместимости предпочтительно использовать текстовые форматы данных Данные в таком формате всем людям понятны 100000 “This is a pen” То же в шестнадцатиричном формате 186A0 54 68 69 73 20 69 73 20 61 20 70 65 6E Во втором случае не зная формата трудно определить, что написано В текстовом виде это занимает больше места, но его легко может понять человек и просто обработать программно

Слайд 11

Описание слайда:

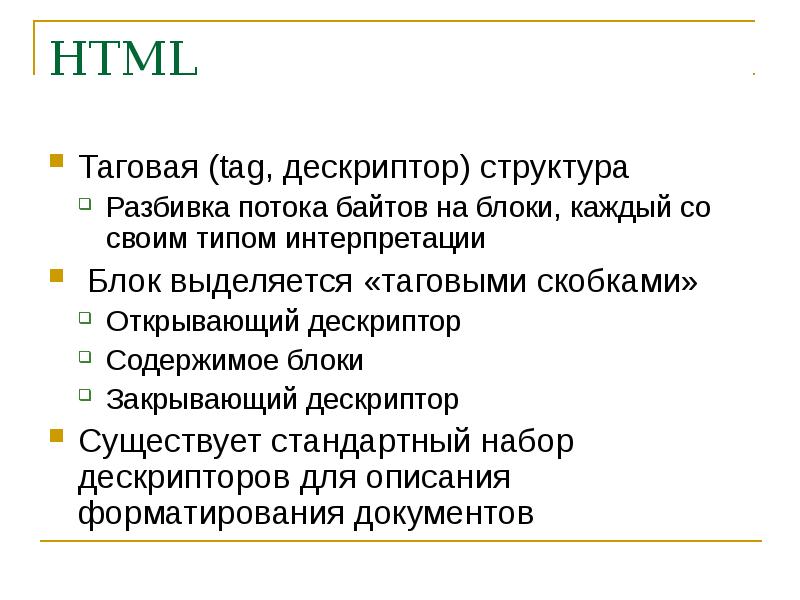

HTML Таговая (tag, дескриптор) структура Разбивка потока байтов на блоки, каждый со своим типом интерпретации Блок выделяется «таговыми скобками» Открывающий дескриптор Содержимое блоки Закрывающий дескриптор Существует стандартный набор дескрипторов для описания форматирования документов

Слайд 12

Описание слайда:

Пример HTML doctype html public "-//W3C//DTD HTML 4.0 Transitional//EN">

Слайд 13

Описание слайда:

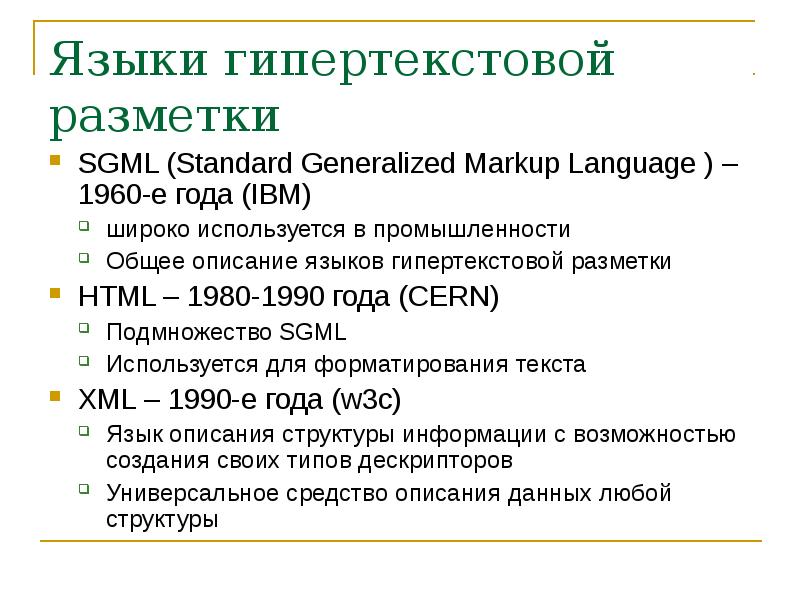

Языки гипертекстовой разметки SGML (Standard Generalized Markup Language ) – 1960-е года (IBM) широко используется в промышленности Общее описание языков гипертекстовой разметки HTML – 1980-1990 года (CERN) Подмножество SGML Используется для форматирования текста XML – 1990-е года (w3c) Язык описания структуры информации c возможностью создания своих типов дескрипторов Универсальное средство описания данных любой структуры

Слайд 14

Описание слайда:

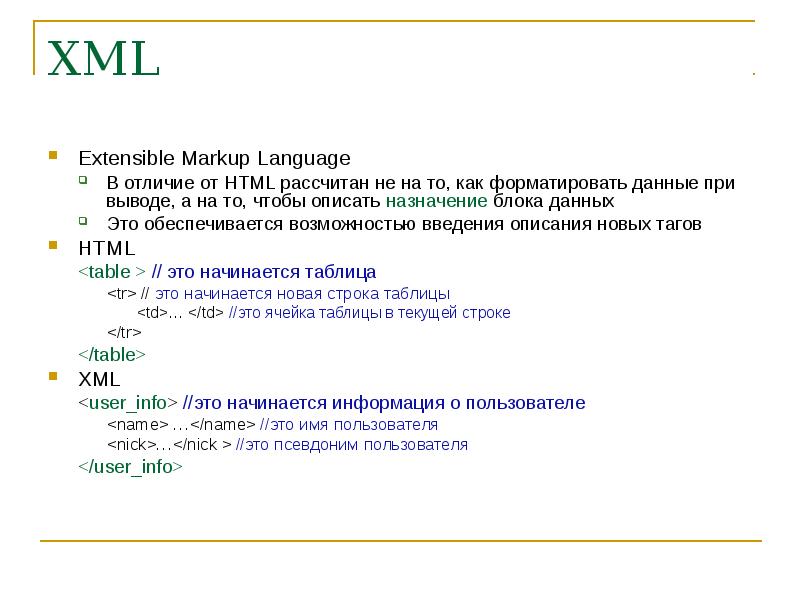

XML Extensible Markup Language В отличие от HTML рассчитан не на то, как форматировать данные при выводе, а на то, чтобы описать назначение блока данных Это обеспечивается возможностью введения описания новых тагов HTML // это начинается таблица // это начинается новая строка таблицы … //это ячейка таблицы в текущей строке XML //это начинается информация о пользователе … //это имя пользователя … //это псевдоним пользователя

Слайд 15

Описание слайда:

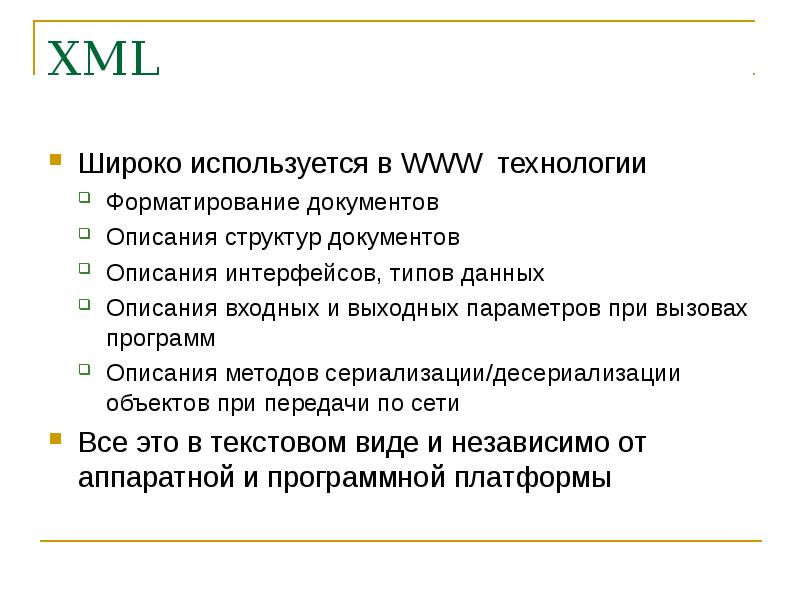

XML Широко используется в WWW технологии Форматирование документов Описания структур документов Описания интерфейсов, типов данных Описания входных и выходных параметров при вызовах программ Описания методов сериализации/десериализации объектов при передачи по сети Все это в текстовом виде и независимо от аппаратной и программной платформы

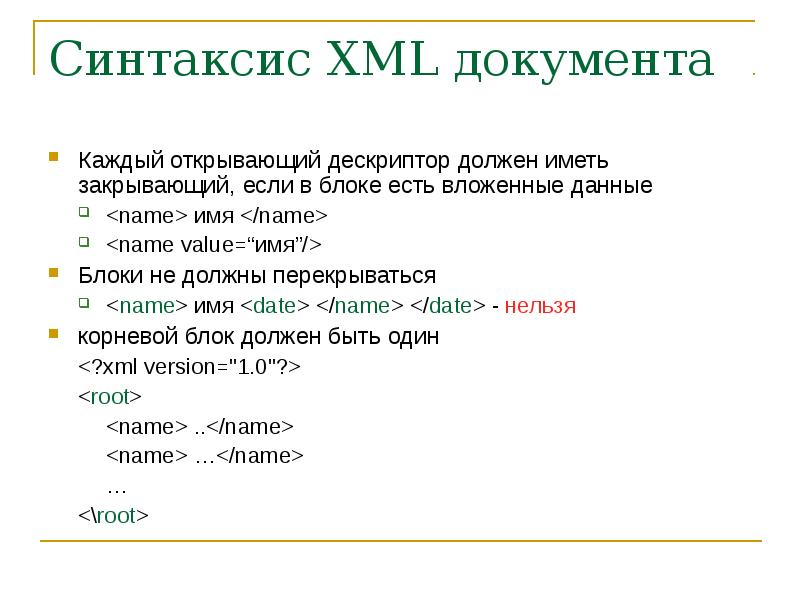

Слайд 16

Описание слайда:

Синтаксис XML документа Каждый открывающий дескриптор должен иметь закрывающий, если в блоке есть вложенные данные имя Блоки не должны перекрываться имя - нельзя корневой блок должен быть один .. … …

Слайд 17

Описание слайда:

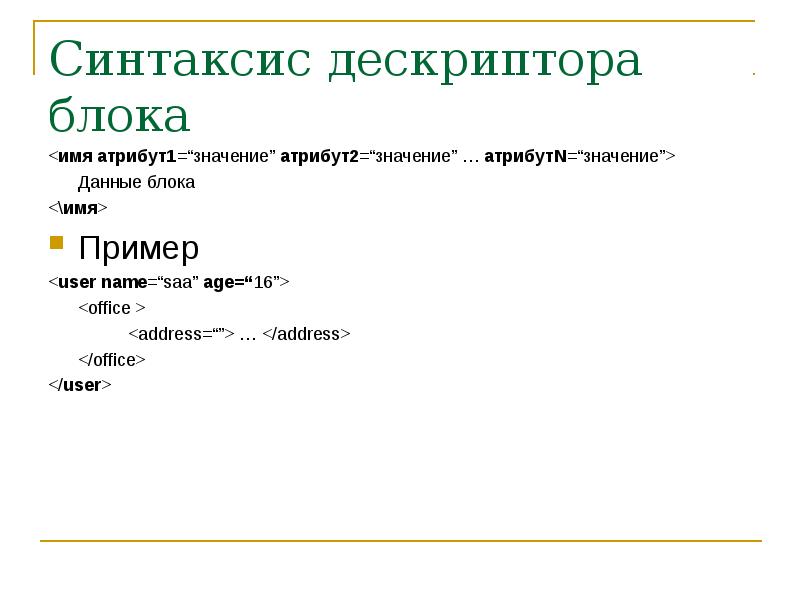

Синтаксис дескриптора блока Данные блока Пример …

Слайд 18

Описание слайда:

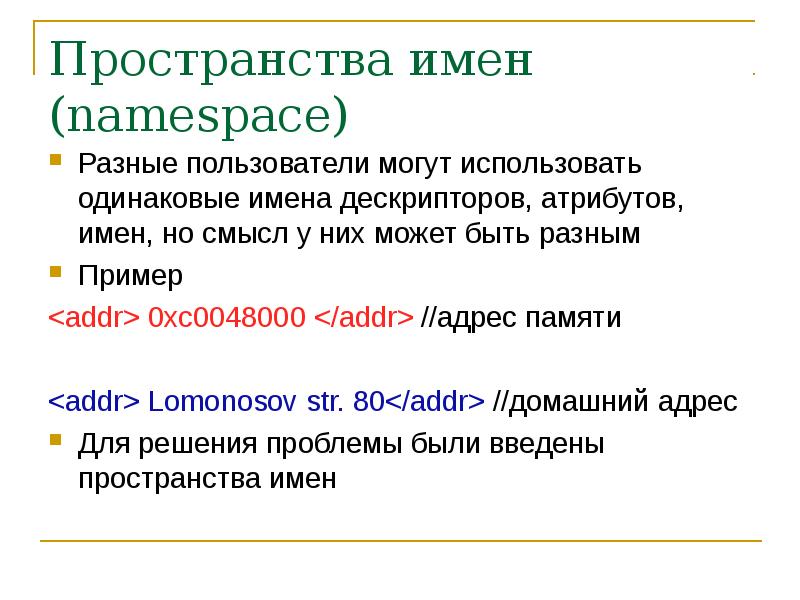

Пространства имен (namespace) Разные пользователи могут использовать одинаковые имена дескрипторов, атрибутов, имен, но смысл у них может быть разным Пример 0xc0048000 //адрес памяти Lomonosov str. 80 //домашний адрес Для решения проблемы были введены пространства имен

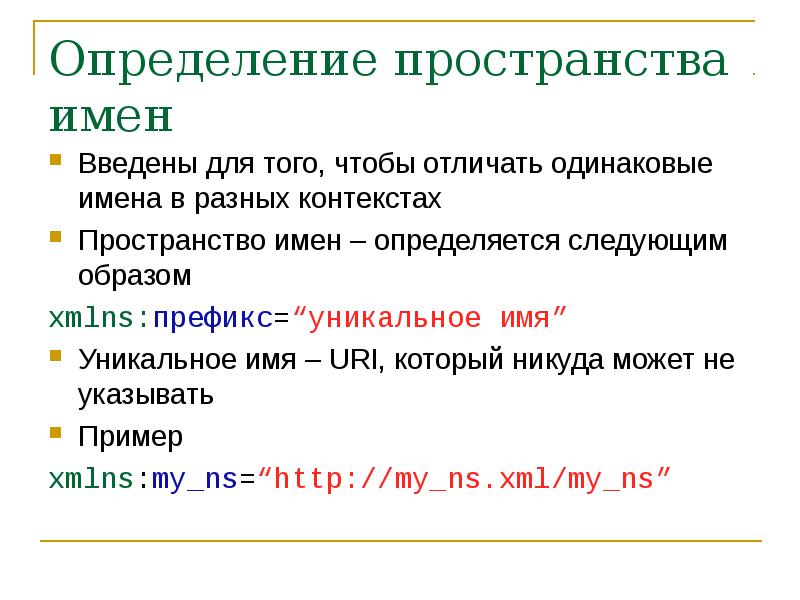

Слайд 19

Описание слайда:

Определение пространства имен Введены для того, чтобы отличать одинаковые имена в разных контекстах Пространство имен – определяется следующим образом xmlns:префикс=“уникальное имя” Уникальное имя – URI, который никуда может не указывать Пример xmlns:my_ns=“

Слайд 20

Описание слайда:

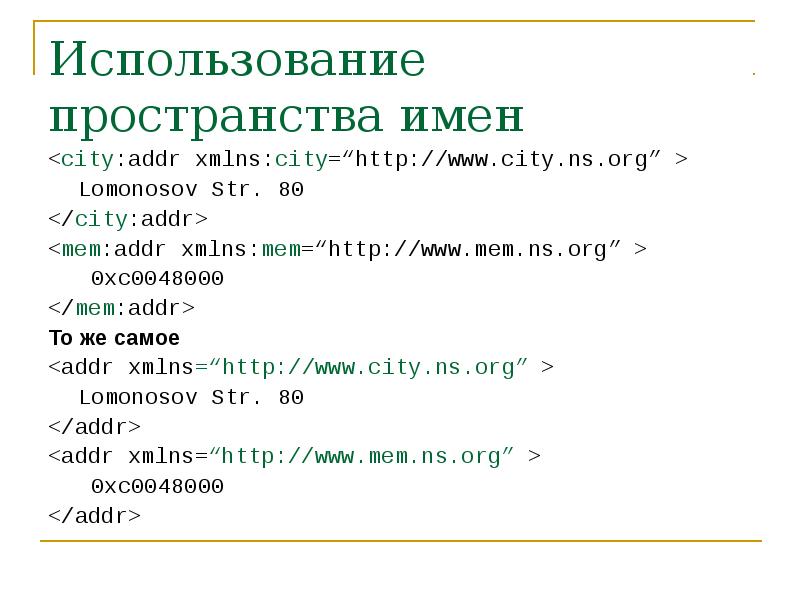

Использование пространства имен Lomonosov Str. 80 0xc0048000 То же самое Lomonosov Str. 80 0xc0048000

Слайд 21

Описание слайда:

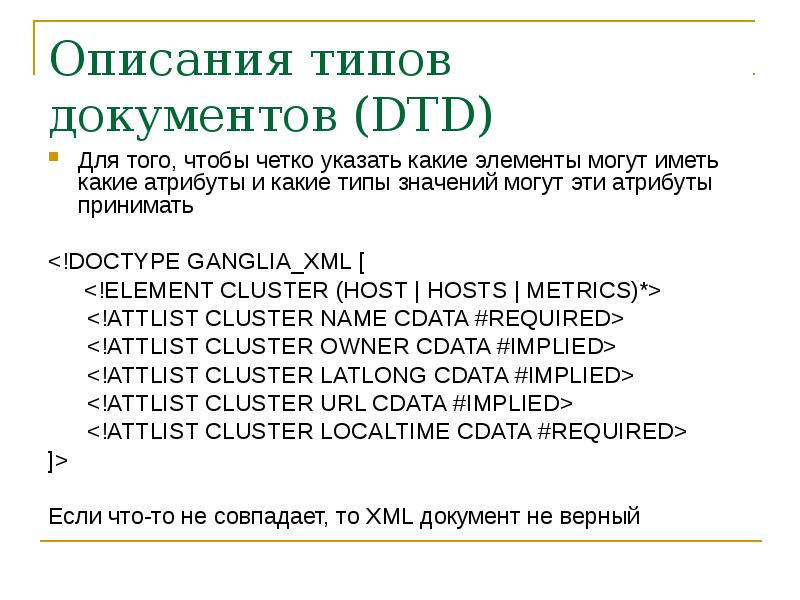

Описания типов документов (DTD) Для того, чтобы четко указать какие элементы могут иметь какие атрибуты и какие типы значений могут эти атрибуты принимать ]> Если что-то не совпадает, то XML документ не верный

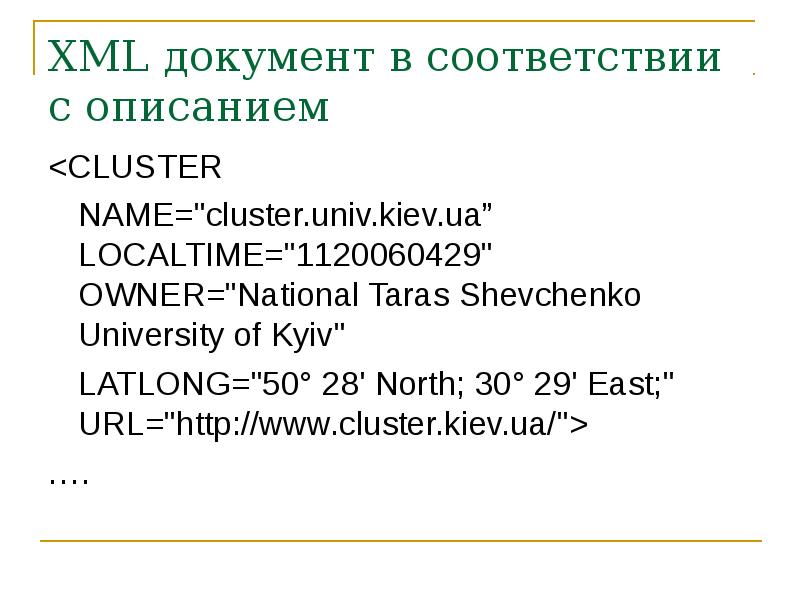

Слайд 22

Описание слайда:

XML документ в соответствии с описанием

Слайд 23

Описание слайда:

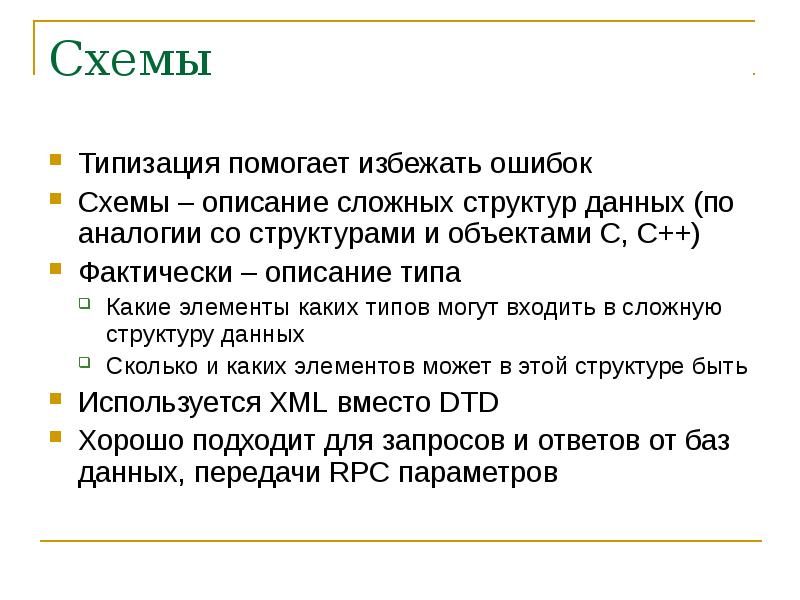

Схемы Типизация помогает избежать ошибок Схемы – описание сложных структур данных (по аналогии со структурами и объектами C, C++) Фактически – описание типа Какие элементы каких типов могут входить в сложную структуру данных Сколько и каких элементов может в этой структуре быть Используется XML вместо DTD Хорошо подходит для запросов и ответов от баз данных, передачи RPC параметров

Слайд 24

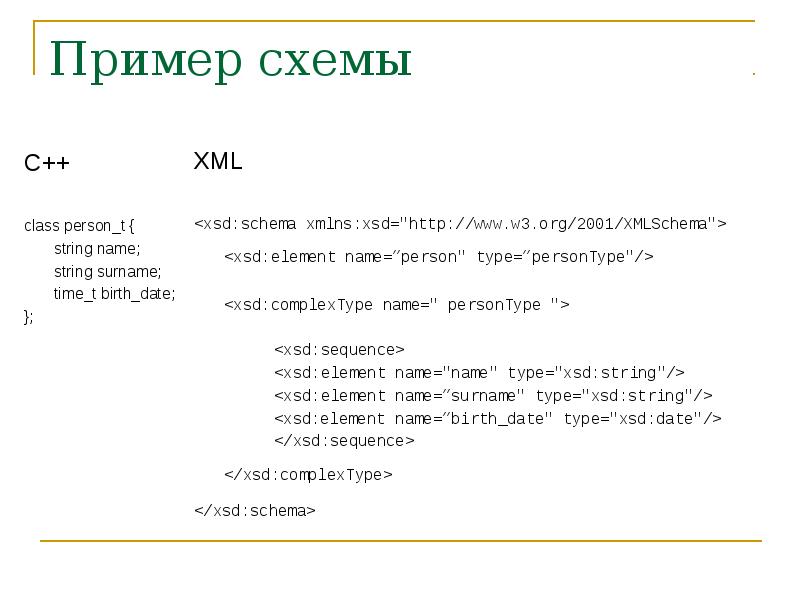

$Пример схемы C++ class person_t { string name; string surname; time_t birth_date; };$

Описание слайда:

Пример схемы C++ class person_t { string name; string surname; time_t birth_date; };

Слайд 25

Описание слайда:

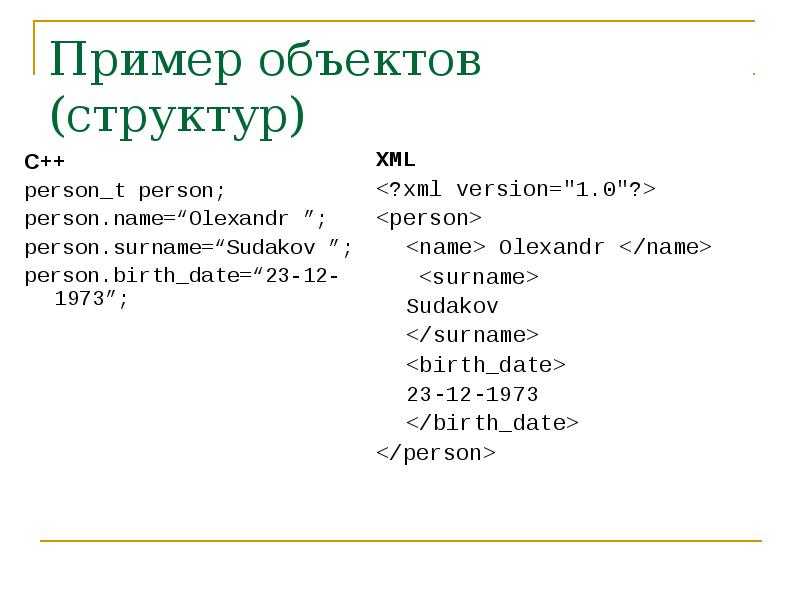

Пример объектов (структур) C++ person_t person; person.name=“Olexandr ”; person.surname=“Sudakov ”; person.birth_date=“23-12-1973”;

Слайд 26

Описание слайда:

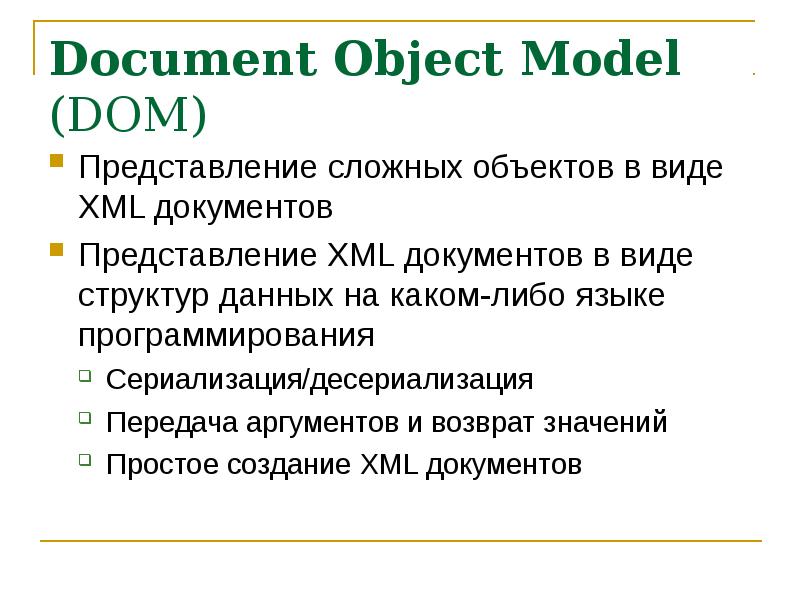

Document Object Model (DOM) Представление сложных объектов в виде XML документов Представление XML документов в виде структур данных на каком-либо языке программирования Сериализация/десериализация Передача аргументов и возврат значений Простое создание XML документов

Слайд 27

Описание слайда:

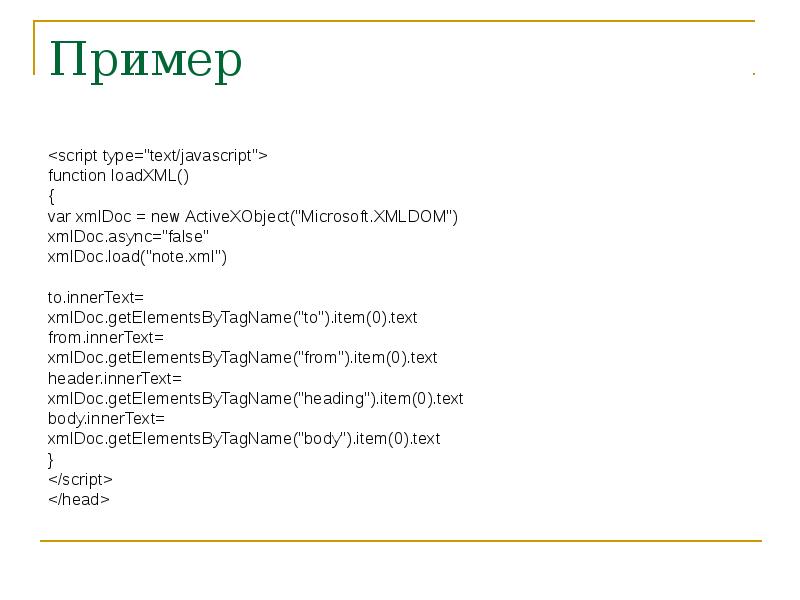

Пример function loadXML() { var xmlDoc = new ActiveXObject("Microsoft.XMLDOM") xmlDoc.async="false" xmlDoc.load("note.xml") to.innerText= xmlDoc.getElementsByTagName("to").item(0).text from.innerText= xmlDoc.getElementsByTagName("from").item(0).text header.innerText= xmlDoc.getElementsByTagName("heading").item(0).text body.innerText= xmlDoc.getElementsByTagName("body").item(0).text }

Слайд 28

Описание слайда:

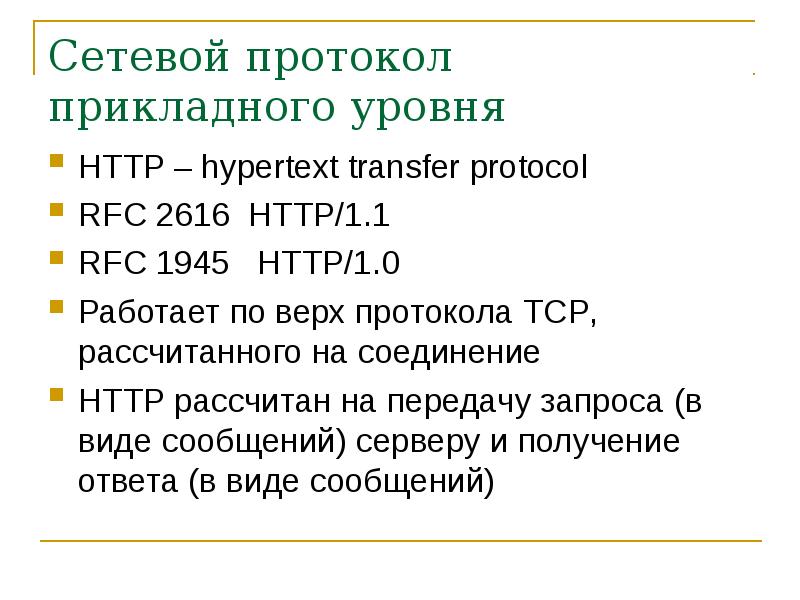

Сетевой протокол прикладного уровня HTTP – hypertext transfer protocol RFC 2616 HTTP/1.1 RFC 1945 HTTP/1.0 Работает по верх протокола TCP, рассчитанного на соединение HTTP рассчитан на передачу запроса (в виде сообщений) серверу и получение ответа (в виде сообщений)

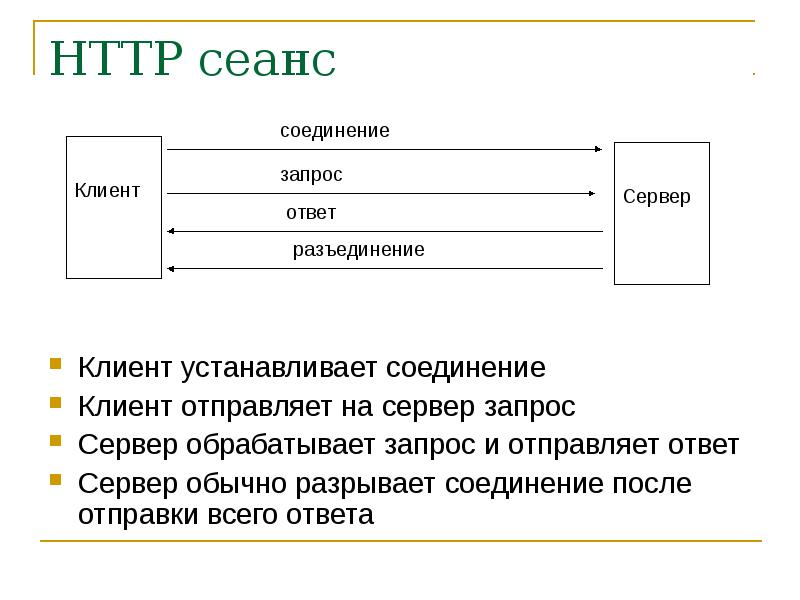

Слайд 29

Описание слайда:

HTTP сеанс Клиент устанавливает соединение Клиент отправляет на сервер запрос Сервер обрабатывает запрос и отправляет ответ Сервер обычно разрывает соединение после отправки всего ответа

Слайд 30

Описание слайда:

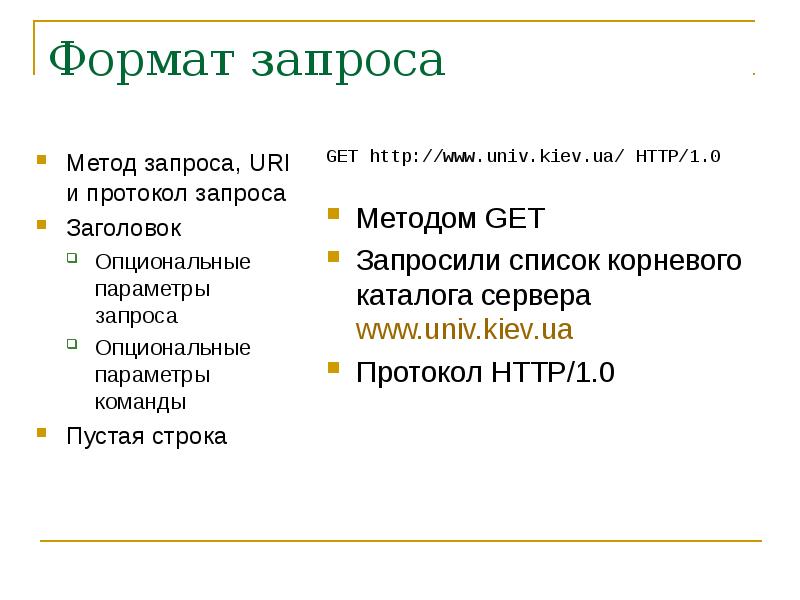

Формат запроса Метод запроса, URI и протокол запроса Заголовок Опциональные параметры запроса Опциональные параметры команды Пустая строка

Слайд 31

Описание слайда:

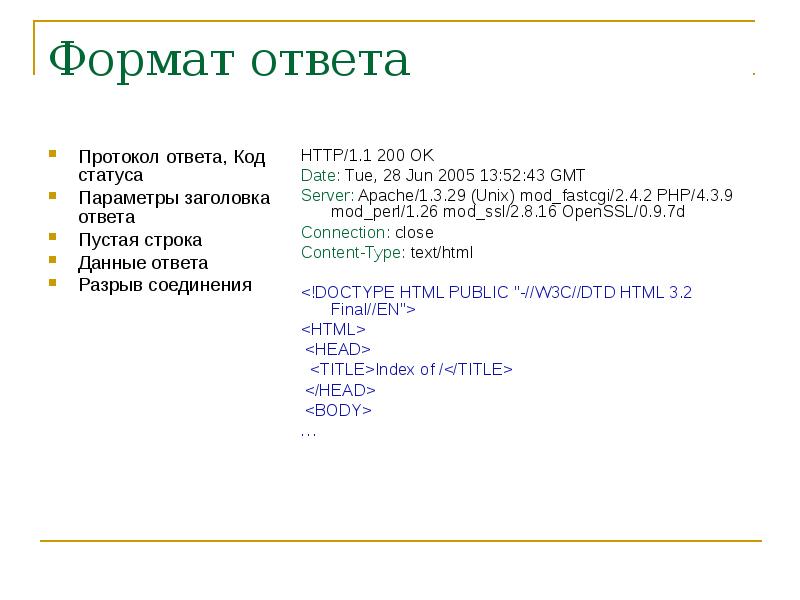

Формат ответа Протокол ответа, Код статуса Параметры заголовка ответа Пустая строка Данные ответа Разрыв соединения

Слайд 32

Описание слайда:

Методы запроса GET – получить заданный URL PUT – поместить нижеследующие данные в заданный URL POST – передать нижеследующие данные ресурсу, связанному с URL DELETE – удалить заданный URL

Слайд 33

Описание слайда:

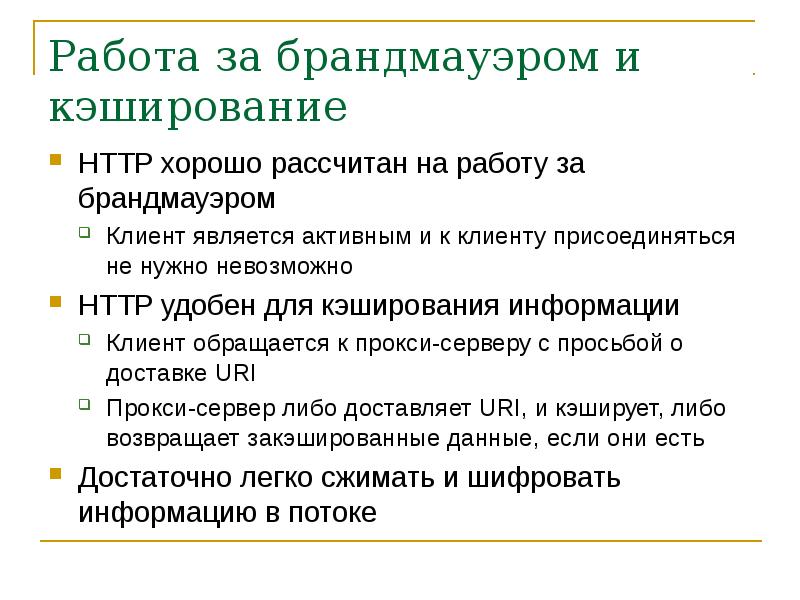

Работа за брандмауэром и кэширование HTTP хорошо рассчитан на работу за брандмауэром Клиент является активным и к клиенту присоединяться не нужно невозможно HTTP удобен для кэширования информации Клиент обращается к прокси-серверу с просьбой о доставке URI Прокси-сервер либо доставляет URI, и кэширует, либо возвращает закэшированные данные, если они есть Достаточно легко сжимать и шифровать информацию в потоке

Слайд 34

Описание слайда:

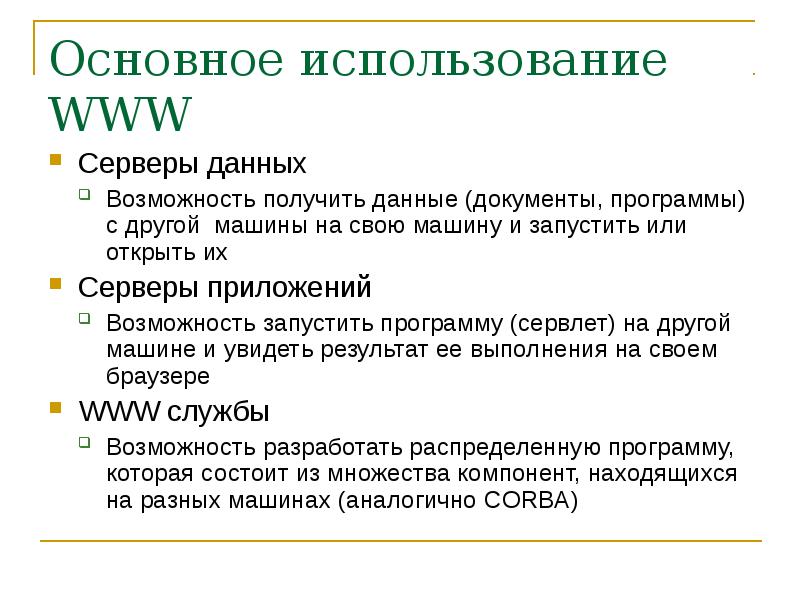

Основное использование WWW Серверы данных Возможность получить данные (документы, программы) с другой машины на свою машину и запустить или открыть их Серверы приложений Возможность запустить программу (сервлет) на другой машине и увидеть результат ее выполнения на своем браузере WWW службы Возможность разработать распределенную программу, которая состоит из множества компонент, находящихся на разных машинах (аналогично CORBA)

Слайд 35

Описание слайда:

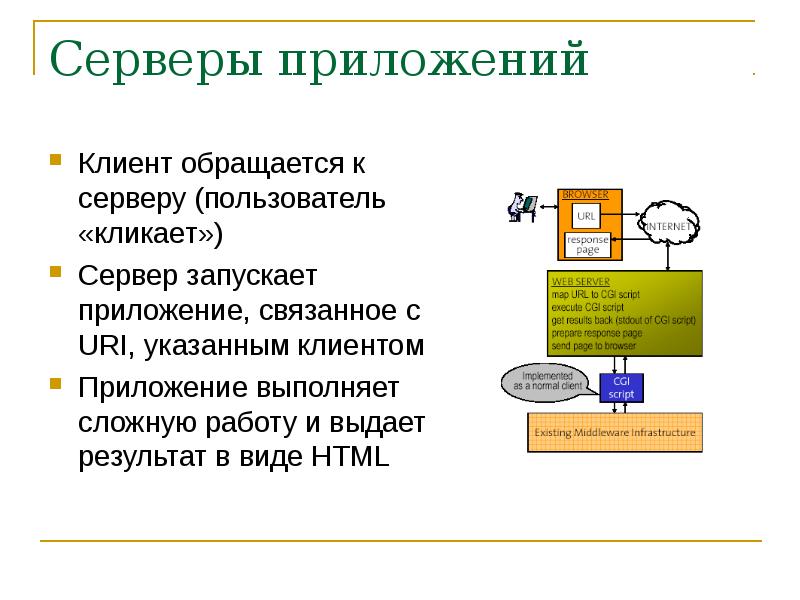

Серверы приложений Клиент обращается к серверу (пользователь «кликает») Сервер запускает приложение, связанное с URI, указанным клиентом Приложение выполняет сложную работу и выдает результат в виде HTML

Слайд 36

Описание слайда:

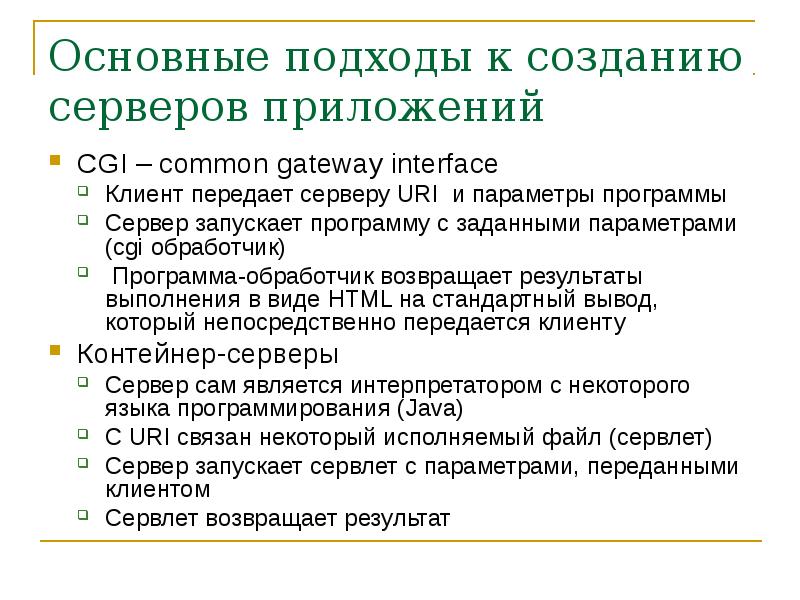

Основные подходы к созданию серверов приложений CGI – common gateway interface Клиент передает серверу URI и параметры программы Сервер запускает программу с заданными параметрами (cgi обработчик) Программа-обработчик возвращает результаты выполнения в виде HTML на стандартный вывод, который непосредственно передается клиенту Контейнер-серверы Сервер сам является интерпретатором с некоторого языка программирования (Java) С URI связан некоторый исполняемый файл (сервлет) Сервер запускает сервлет с параметрами, переданными клиентом Сервлет возвращает результат

Слайд 37

Описание слайда:

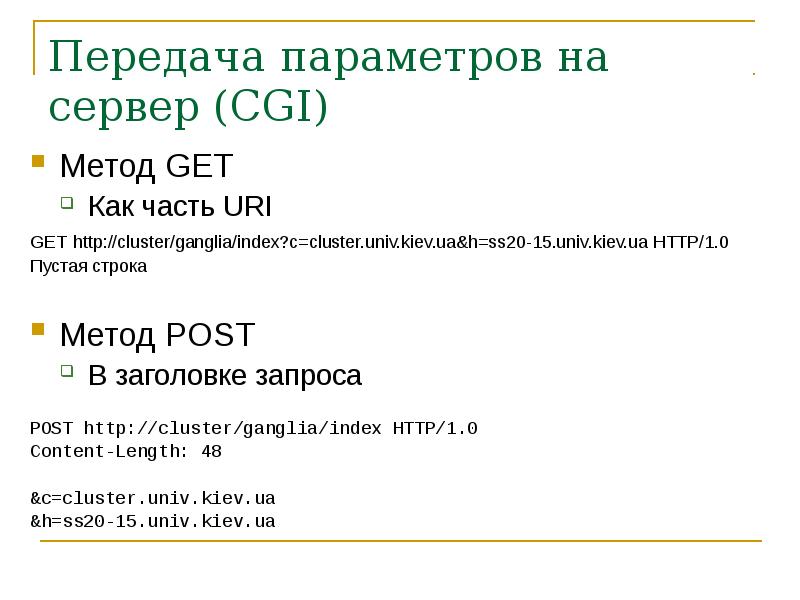

Передача параметров на сервер (CGI) Метод GET Как часть URI GET HTTP/1.0 Пустая строка Метод POST В заголовке запроса POST HTTP/1.0 Content-Length: 48 &c=cluster.univ.kiev.ua &h=ss20-15.univ.kiev.ua

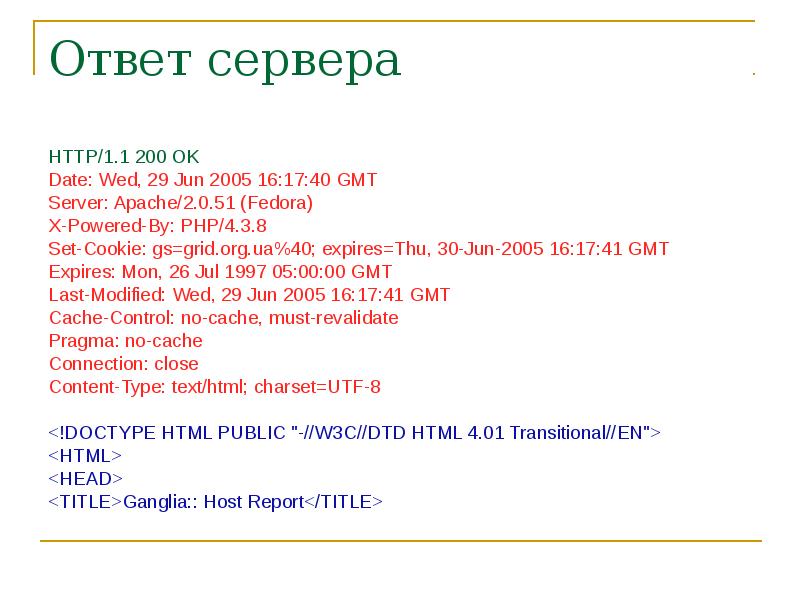

Слайд 38

Описание слайда:

Ответ сервера HTTP/1.1 200 OK Date: Wed, 29 Jun 2005 16:17:40 GMT Server: Apache/2.0.51 (Fedora) X-Powered-By: PHP/4.3.8 Set-Cookie: gs=grid.org.ua%40; expires=Thu, 30-Jun-2005 16:17:41 GMT Expires: Mon, 26 Jul 1997 05:00:00 GMT Last-Modified: Wed, 29 Jun 2005 16:17:41 GMT Cache-Control: no-cache, must-revalidate Pragma: no-cache Connection: close Content-Type: text/html; charset=UTF-8 Ganglia:: Host Report

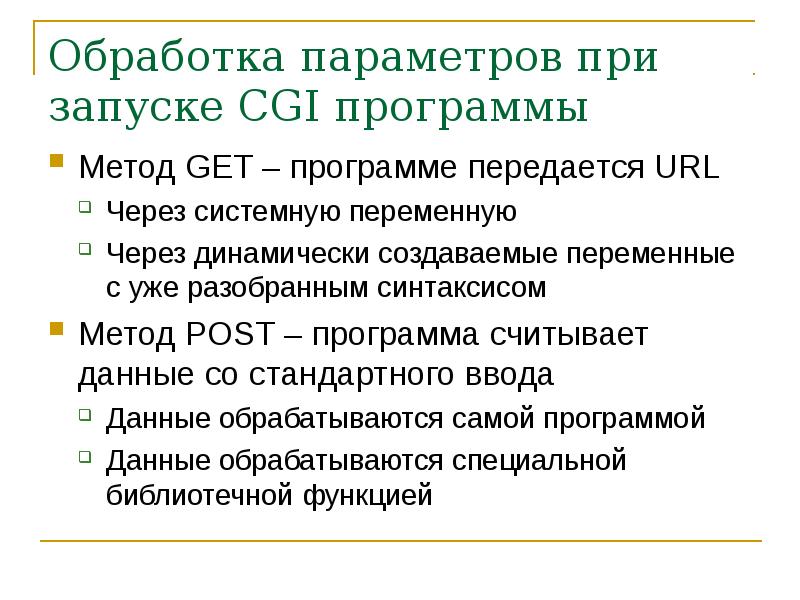

Слайд 39

Описание слайда:

Обработка параметров при запуске CGI программы Метод GET – программе передается URL Через системную переменную Через динамически создаваемые переменные с уже разобранным синтаксисом Метод POST – программа считывает данные со стандартного ввода Данные обрабатываются самой программой Данные обрабатываются специальной библиотечной функцией

Слайд 40

Описание слайда:

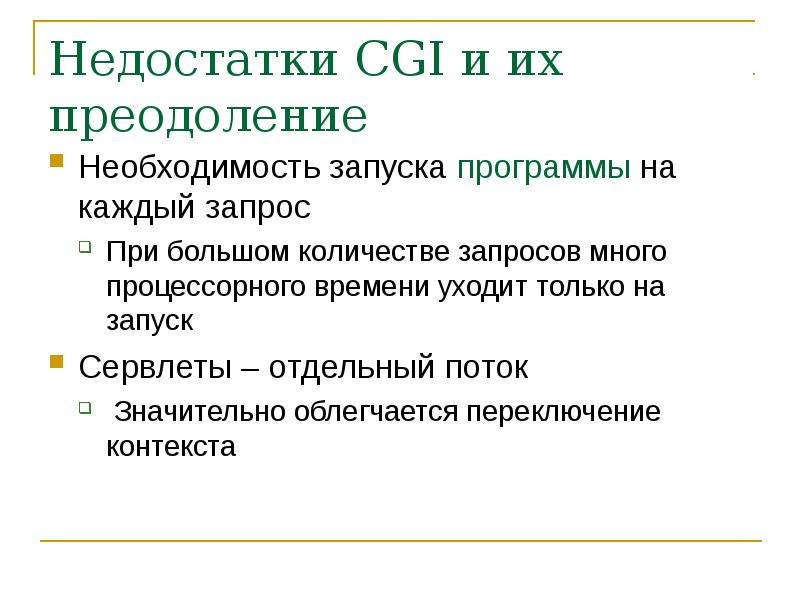

Недостатки CGI и их преодоление Необходимость запуска программы на каждый запрос При большом количестве запросов много процессорного времени уходит только на запуск Сервлеты – отдельный поток Значительно облегчается переключение контекста

Слайд 41

Описание слайда:

Сервлеты Играют ту же роль, что и CGI скрипт, но Написаны на Java и хорошо портируются Выполняются как функция в отдельном потоке WWW сервера Для сервлетов необходим контейнер-сервер, который их может выполнять Сервлеты очень хорошо подходят для создания WWW служб с использованием распределенной компонентной модели Java Beans – технолгия создания распределенных программ

Слайд 42

Описание слайда:

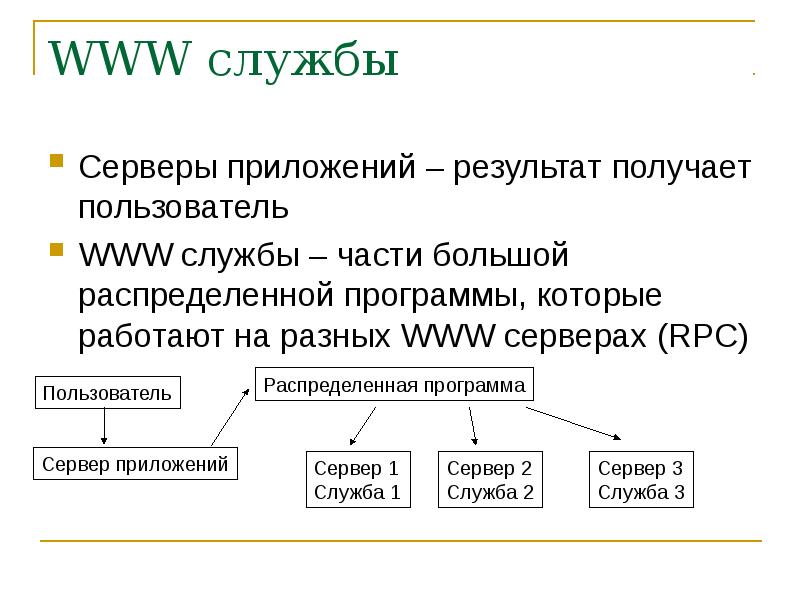

WWW службы Серверы приложений – результат получает пользователь WWW службы – части большой распределенной программы, которые работают на разных WWW серверах (RPC)

Слайд 43

Описание слайда:

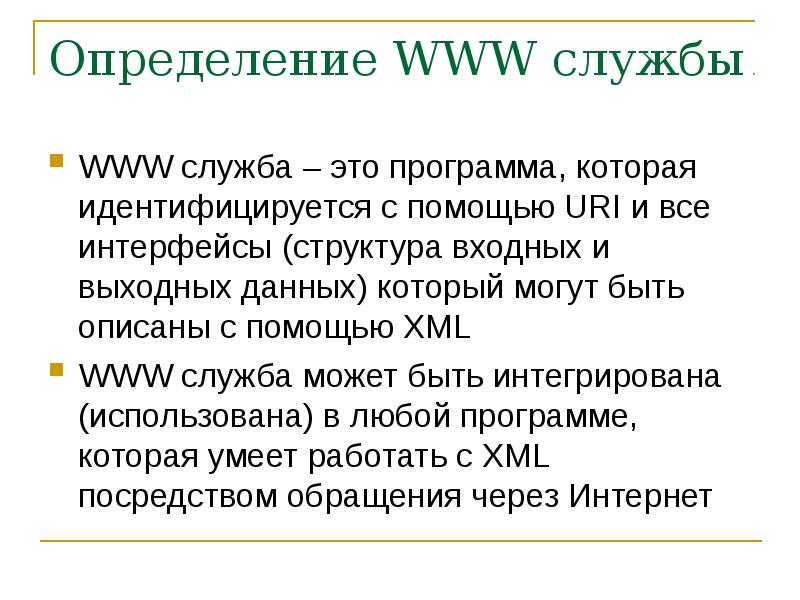

Определение WWW службы WWW служба – это программа, которая идентифицируется с помощью URI и все интерфейсы (структура входных и выходных данных) который могут быть описаны с помощью XML WWW служба может быть интегрирована (использована) в любой программе, которая умеет работать с XML посредством обращения через Интернет

Слайд 44

Описание слайда:

Структура системы WWW служб Инициатор запроса - клиент Провайдер службы – сервер, где выполняется программа от имени инициатора запроса Реестр служб – где прописаны все службы, где провайдер может себя зарегистрировать, а инициатор запроса получить информацию о необходимых службах

Слайд 45

Описание слайда:

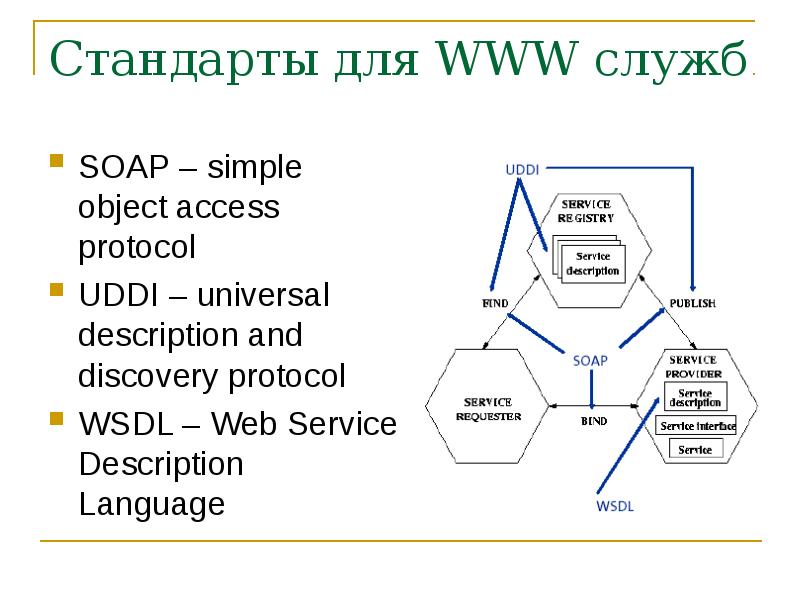

Стандарты для WWW служб SOAP – simple object access protocol UDDI – universal description and discovery protocol WSDL – Web Service Description Language

Слайд 46

Описание слайда:

Протокол SOAP Инкапсуляция различных протоколов в XML и передача с помощью HTTP Состоит из оболочки, заголовка и тела сообщения, элементы которых могут быть структурированы Так же как и HTTP состоит из запросов и ответов на них

Слайд 47

Описание слайда:

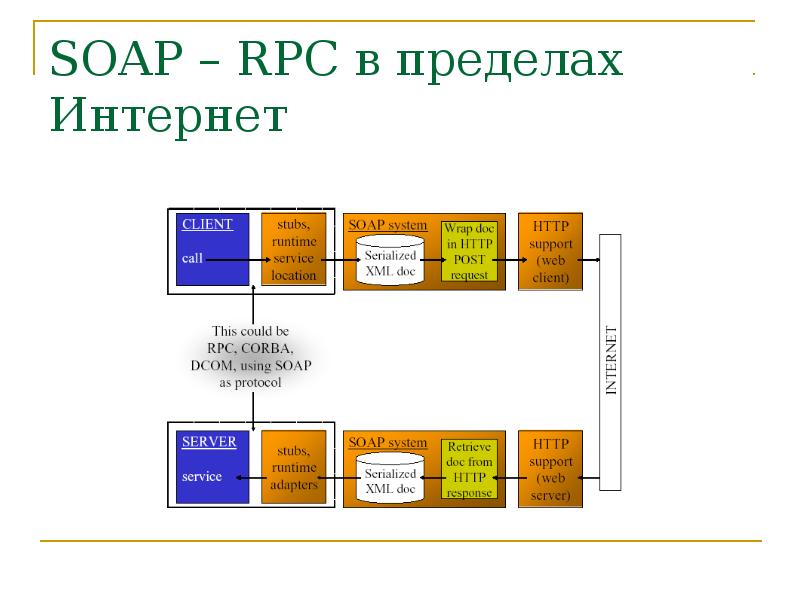

SOAP – RPC в пределах Интернет

Слайд 48

Описание слайда:

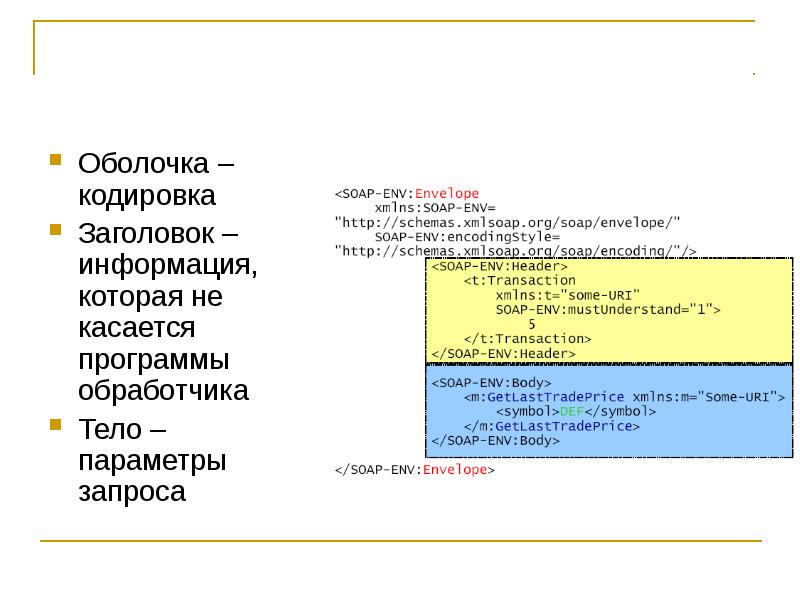

Оболочка – кодировка Заголовок – информация, которая не касается программы обработчика Тело – параметры запроса

Слайд 49

Описание слайда:

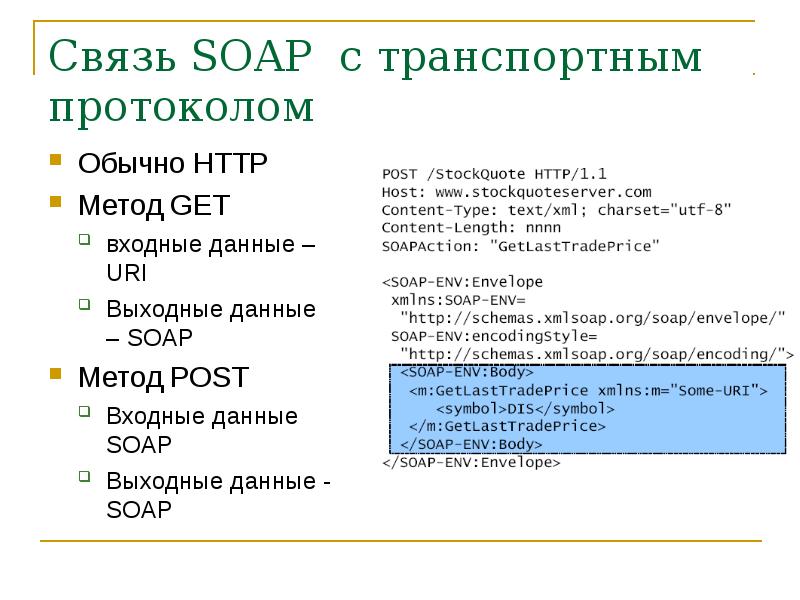

Связь SOAP с транспортным протоколом Обычно HTTP Метод GET входные данные – URI Выходные данные – SOAP Метод POST Входные данные SOAP Выходные данные - SOAP

Слайд 50

Описание слайда:

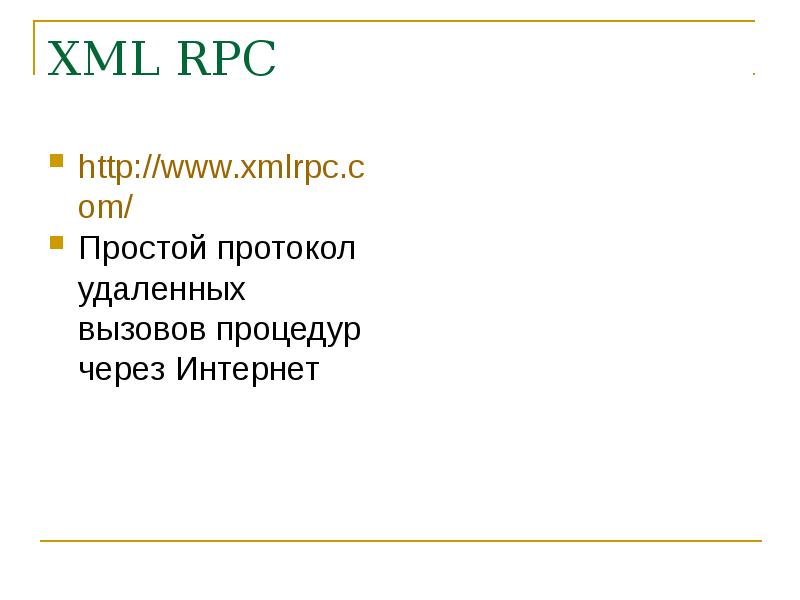

XML RPC Простой протокол удаленных вызовов процедур через Интернет

Слайд 51

Описание слайда:

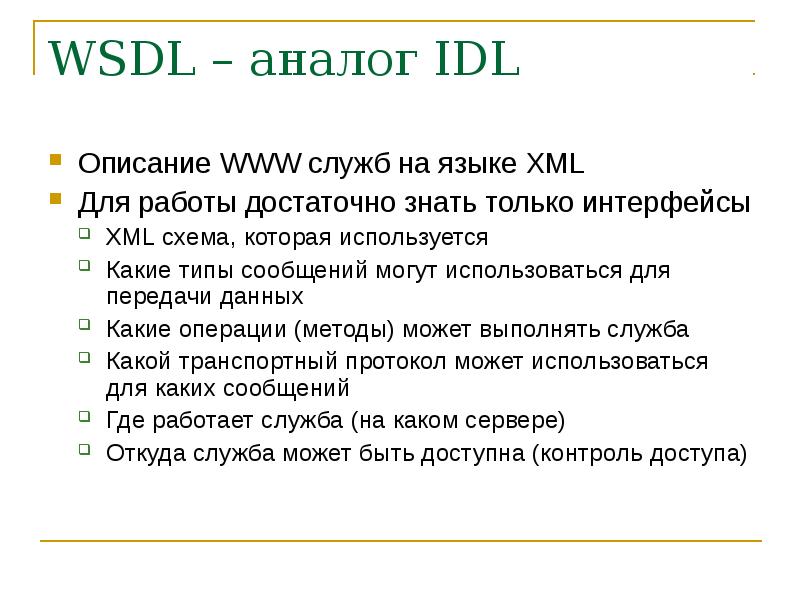

WSDL – аналог IDL Описание WWW служб на языке XML Для работы достаточно знать только интерфейсы XML схема, которая используется Какие типы сообщений могут использоваться для передачи данных Какие операции (методы) может выполнять служба Какой транспортный протокол может использоваться для каких сообщений Где работает служба (на каком сервере) Откуда служба может быть доступна (контроль доступа)

Слайд 52

Описание слайда:

WSDL – XML документ

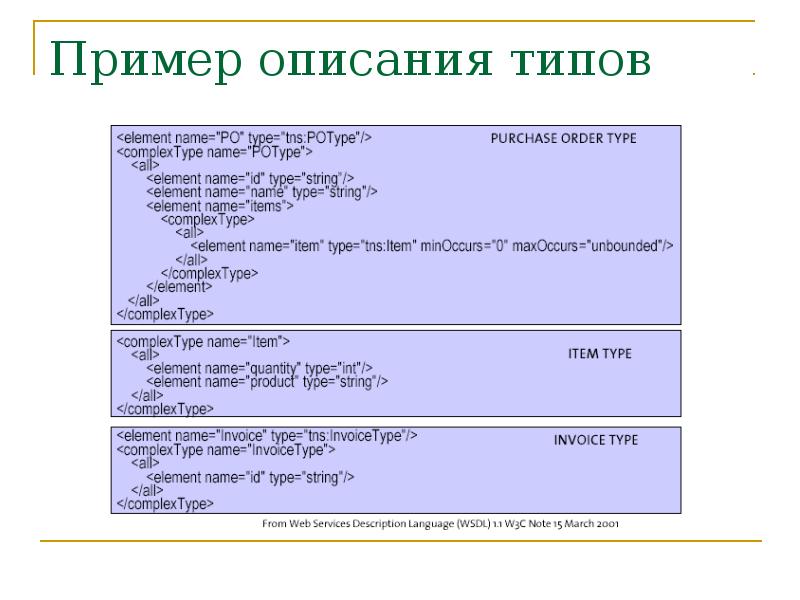

Слайд 53

Описание слайда:

Пример описания типов

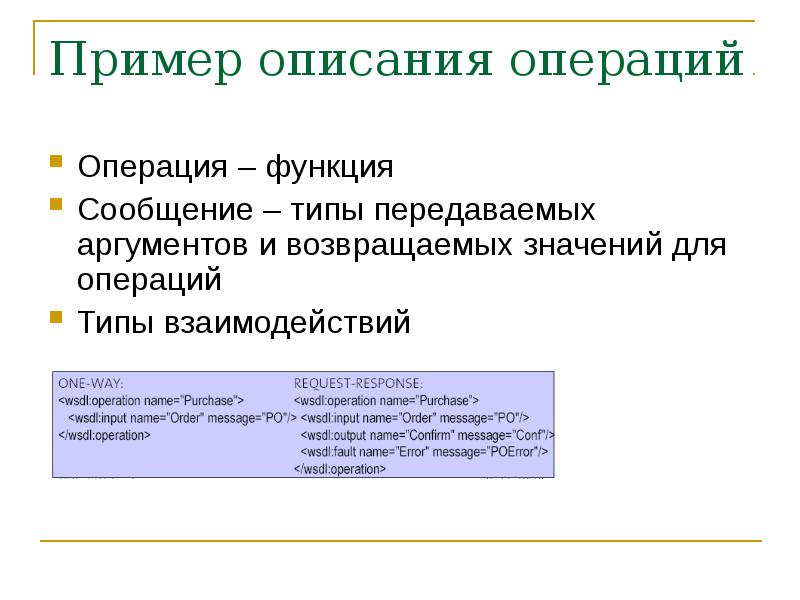

Слайд 54

Описание слайда:

Пример описания операций Операция – функция Сообщение – типы передаваемых аргументов и возвращаемых значений для операций Типы взаимодействий

Слайд 55

Описание слайда:

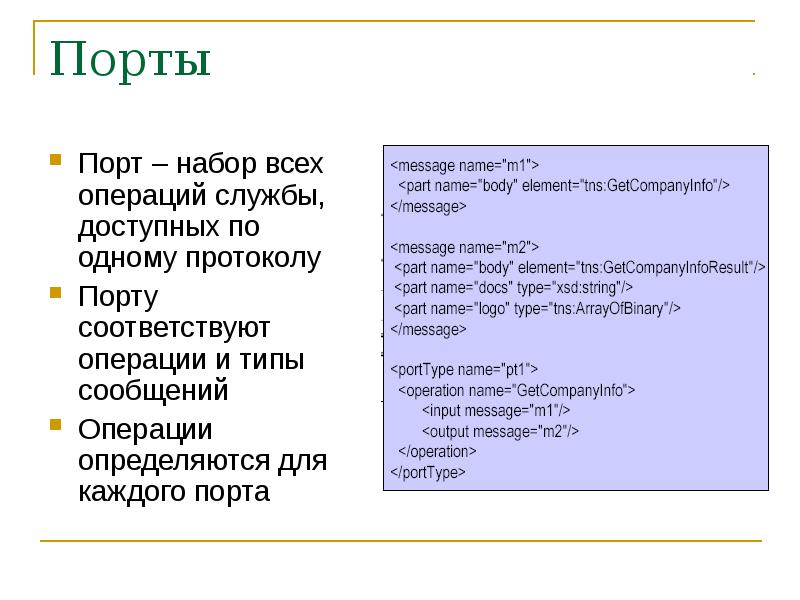

Порты Порт – набор всех операций службы, доступных по одному протоколу Порту соответствуют операции и типы сообщений Операции определяются для каждого порта

Слайд 56

Описание слайда:

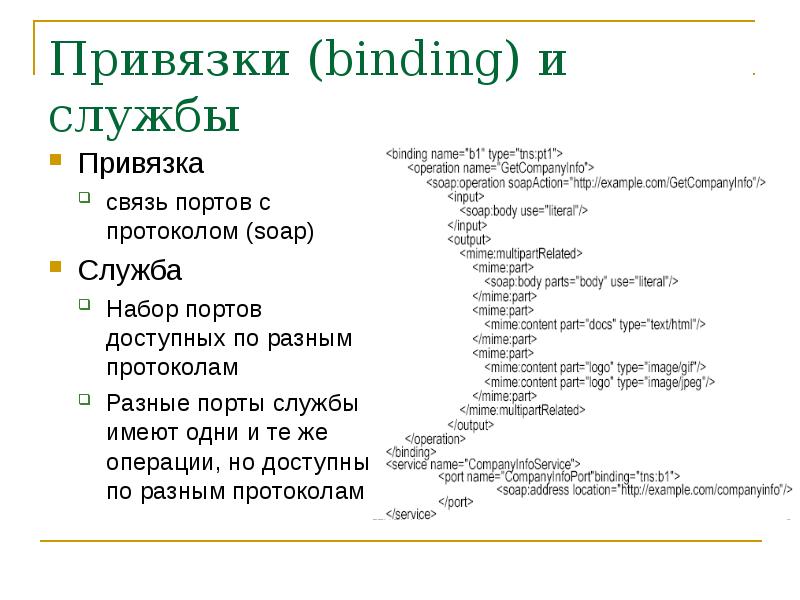

Привязки (binding) и службы Привязка связь портов с протоколом (soap) Служба Набор портов доступных по разным протоколам Разные порты службы имеют одни и те же операции, но доступны по разным протоколам

Слайд 57

Описание слайда:

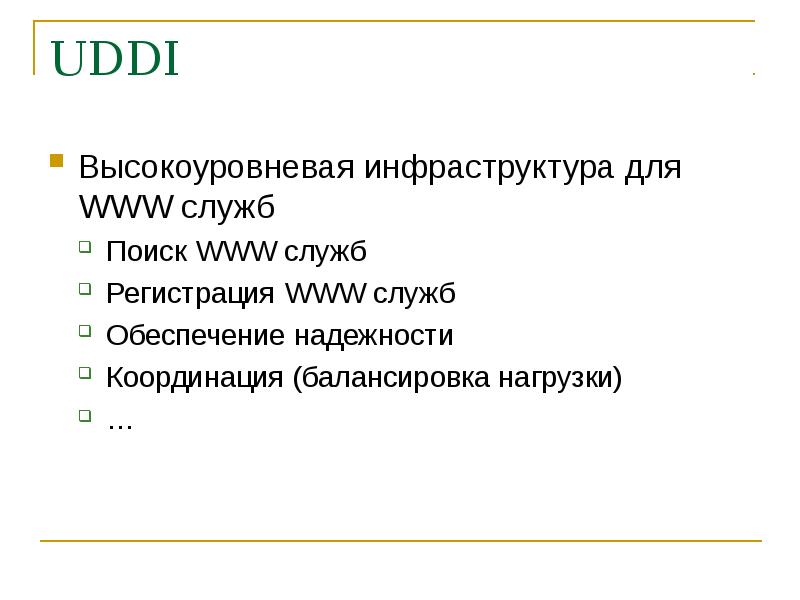

UDDI Высокоуровневая инфраструктура для WWW служб Поиск WWW служб Регистрация WWW служб Обеспечение надежности Координация (балансировка нагрузки) …

Слайд 58

Описание слайда:

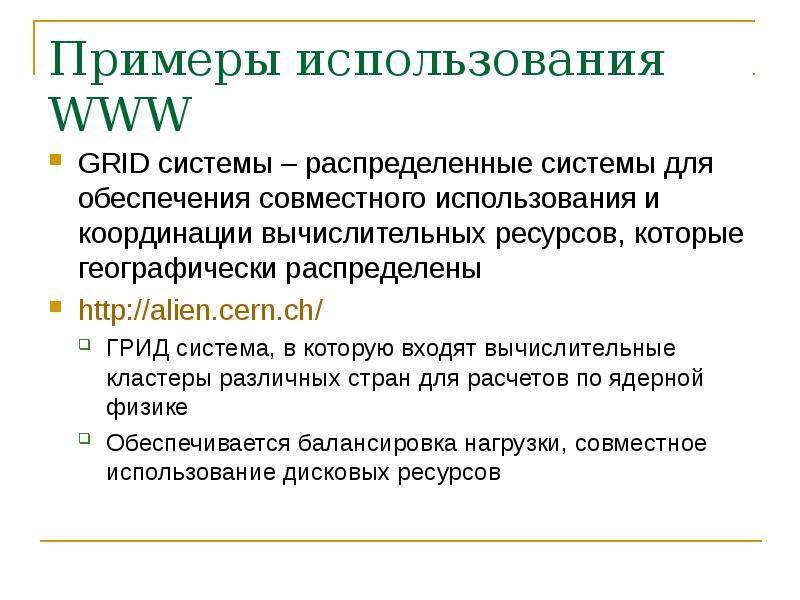

Примеры использования WWW GRID системы – распределенные системы для обеспечения совместного использования и координации вычислительных ресурсов, которые географически распределены ГРИД система, в которую входят вычислительные кластеры различных стран для расчетов по ядерной физике Обеспечивается балансировка нагрузки, совместное использование дисковых ресурсов
