Слайд 1

Описание слайда:

ZnS и ZnSe как оптические материалы,люминофоры, лазерные матрицы. Выполнила Колобкова Е. М. Группа МН-15

Слайд 2

Описание слайда:

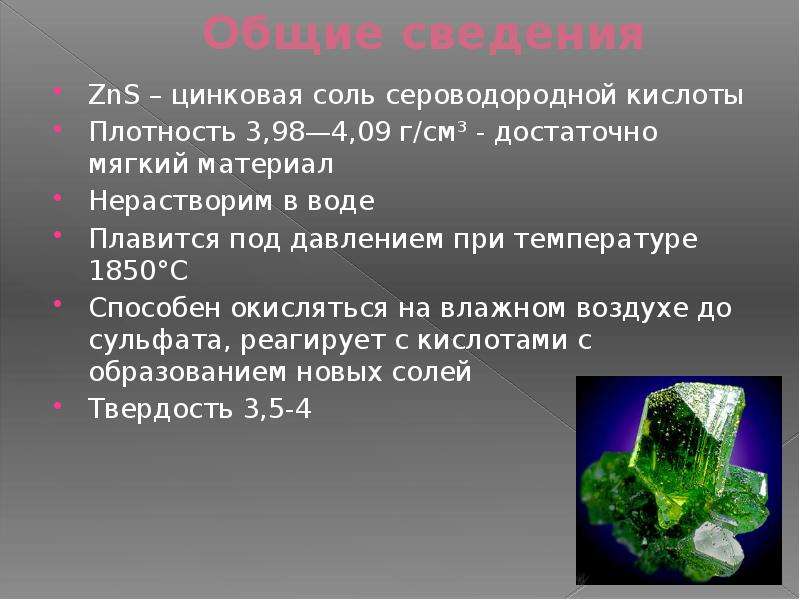

Общие сведения ZnS – цинковая соль сероводородной кислоты Плотность 3,98—4,09 г/см³ - достаточно мягкий материал Нерастворим в воде Плавится под давлением при температуре 1850°C Способен окисляться на влажном воздухе до сульфата, реагирует с кислотами с образованием новых солей Твердость 3,5-4

Слайд 3

Описание слайда:

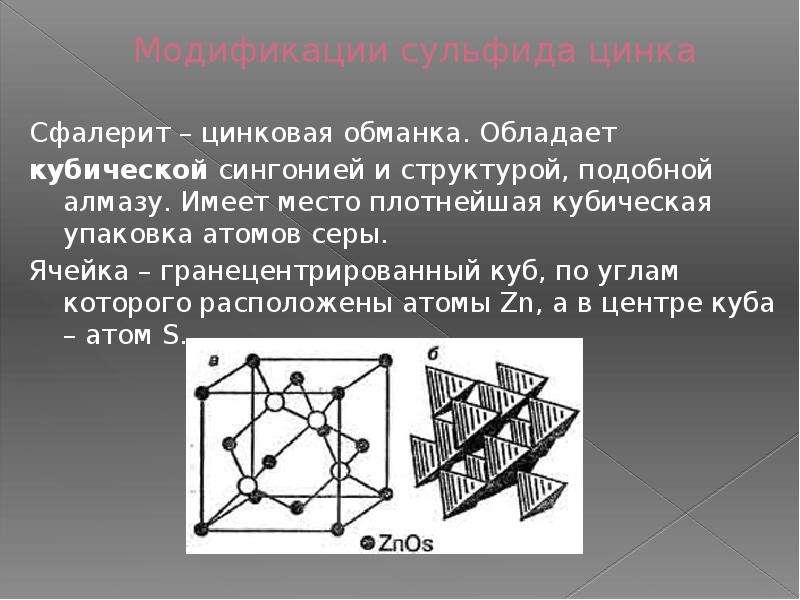

Модификации сульфида цинка Сфалерит – цинковая обманка. Обладает кубической сингонией и структурой, подобной алмазу. Имеет место плотнейшая кубическая упаковка атомов серы. Ячейка – гранецентрированный куб, по углам которого расположены атомы Zn, а в центре куба – атом S.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

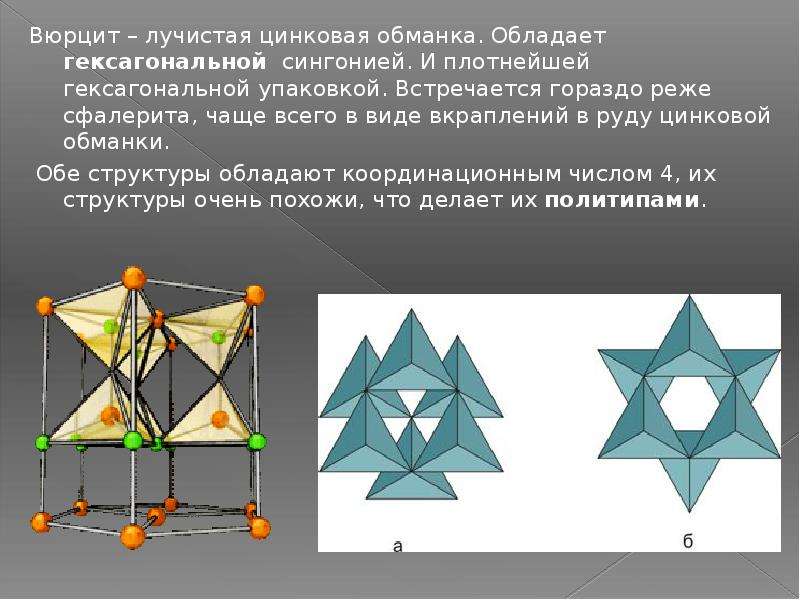

Вюрцит – лучистая цинковая обманка. Обладает гексагональной сингонией. И плотнейшей гексагональной упаковкой. Встречается гораздо реже сфалерита, чаще всего в виде вкраплений в руду цинковой обманки. Вюрцит – лучистая цинковая обманка. Обладает гексагональной сингонией. И плотнейшей гексагональной упаковкой. Встречается гораздо реже сфалерита, чаще всего в виде вкраплений в руду цинковой обманки. Обе структуры обладают координационным числом 4, их структуры очень похожи, что делает их политипами.

Слайд 6

Описание слайда:

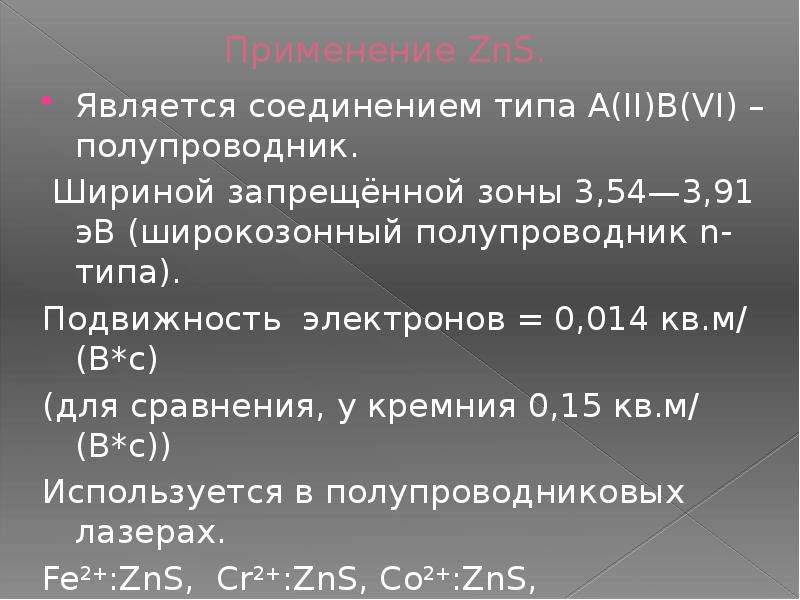

Применение ZnS. Является соединением типа A(II)B(VI) – полупроводник. Шириной запрещённой зоны 3,54—3,91 эВ (широкозонный полупроводник n-типа). Подвижность электронов = 0,014 кв.м/(В*с) (для сравнения, у кремния 0,15 кв.м/(В*с)) Используется в полупроводниковых лазерах. Fe2+:ZnS, Cr2+:ZnS, Cо2+:ZnS,

Слайд 7

Описание слайда:

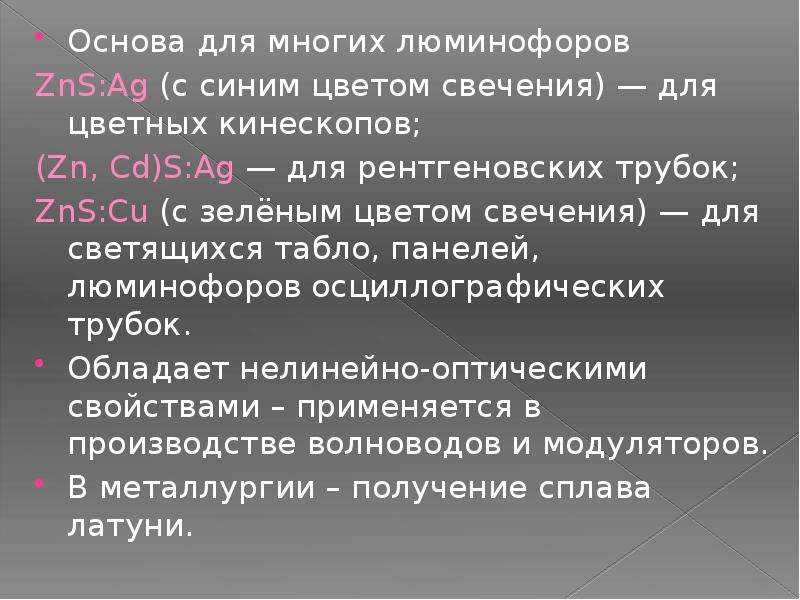

Основа для многих люминофоров Основа для многих люминофоров ZnS:Ag (с синим цветом свечения) — для цветных кинескопов; (Zn, Cd)S:Ag — для рентгеновских трубок; ZnS:Cu (с зелёным цветом свечения) — для светящихся табло, панелей, люминофоров осциллографических трубок. Обладает нелинейно-оптическими свойствами – применяется в производстве волноводов и модуляторов. В металлургии – получение сплава латуни.

Слайд 8

Описание слайда:

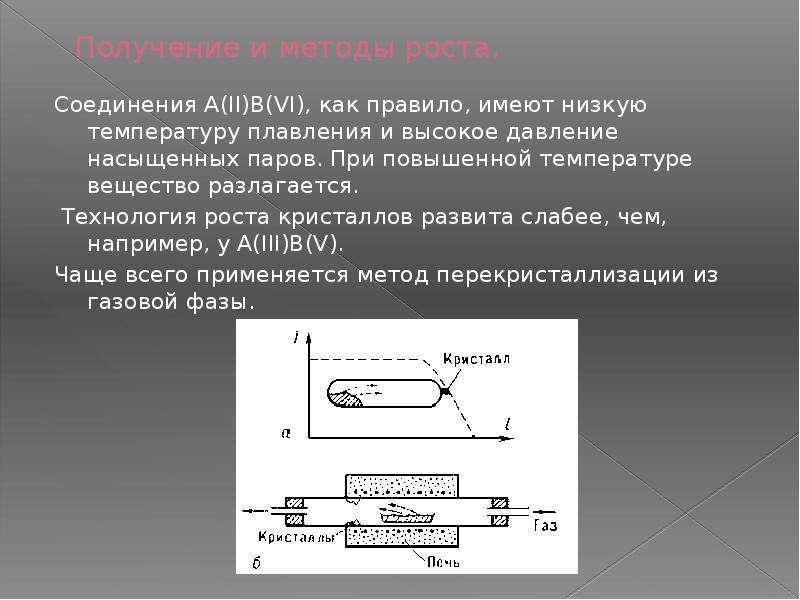

Получение и методы роста. Соединения A(II)B(VI), как правило, имеют низкую температуру плавления и высокое давление насыщенных паров. При повышенной температуре вещество разлагается. Технология роста кристаллов развита слабее, чем, например, у A(III)B(V). Чаще всего применяется метод перекристаллизации из газовой фазы.

Слайд 9

Описание слайда:

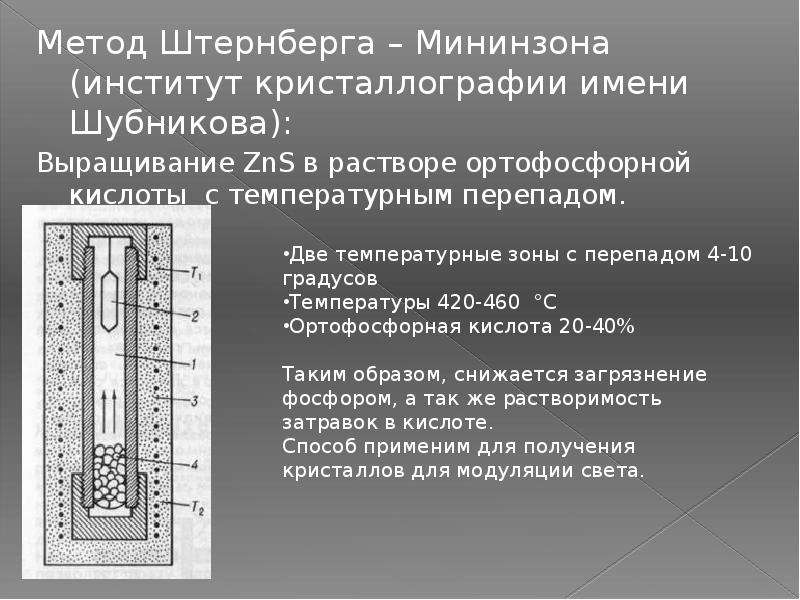

Метод Штернберга – Мининзона (институт кристаллографии имени Шубникова): Метод Штернберга – Мининзона (институт кристаллографии имени Шубникова): Выращивание ZnS в растворе ортофосфорной кислоты с температурным перепадом.

Слайд 10

Описание слайда:

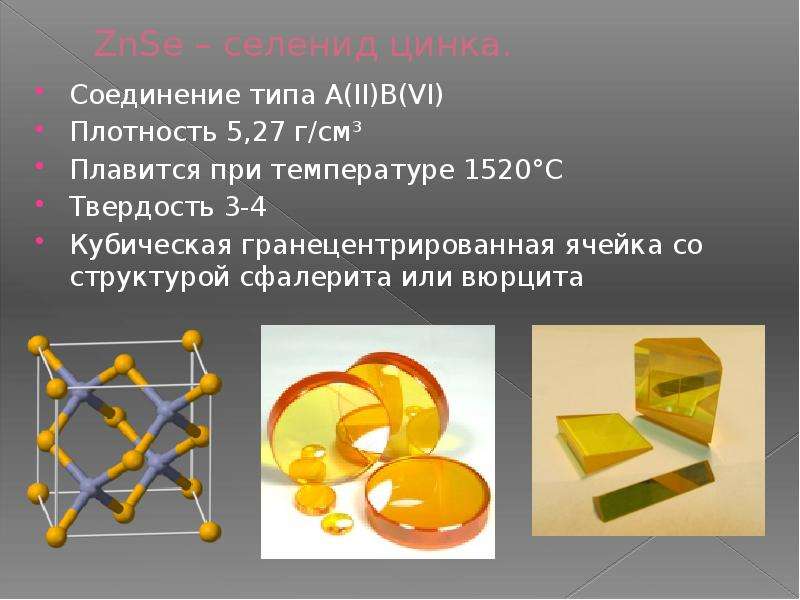

ZnSe – селенид цинка. Соединение типа A(II)B(VI) Плотность 5,27 г/см³ Плавится при температуре 1520°C Твердость 3-4 Кубическая гранецентрированная ячейка со структурой сфалерита или вюрцита

Слайд 11

Описание слайда:

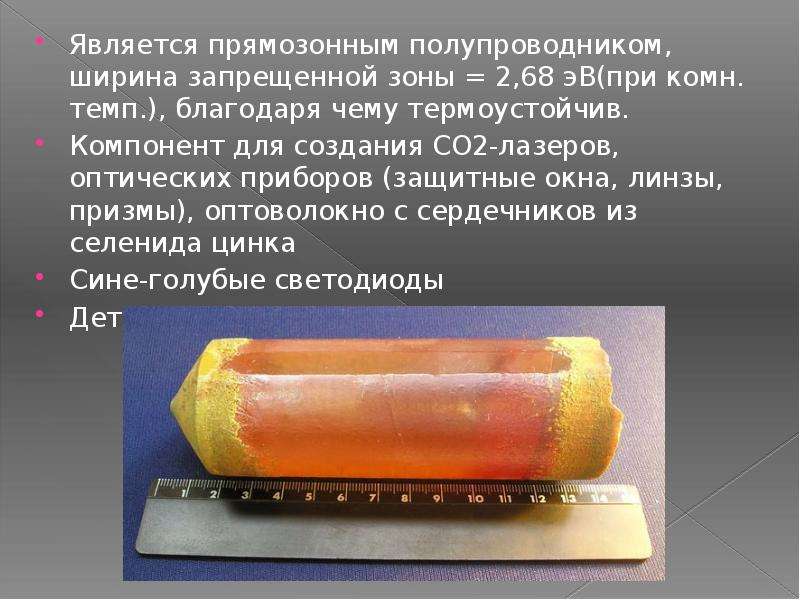

Является прямозонным полупроводником, ширина запрещенной зоны = 2,68 эВ(при комн. темп.), благодаря чему термоустойчив. Является прямозонным полупроводником, ширина запрещенной зоны = 2,68 эВ(при комн. темп.), благодаря чему термоустойчив. Компонент для создания СО2-лазеров, оптических приборов (защитные окна, линзы, призмы), оптоволокно с сердечников из селенида цинка Сине-голубые светодиоды Детекторы излучения

Слайд 12

Описание слайда:

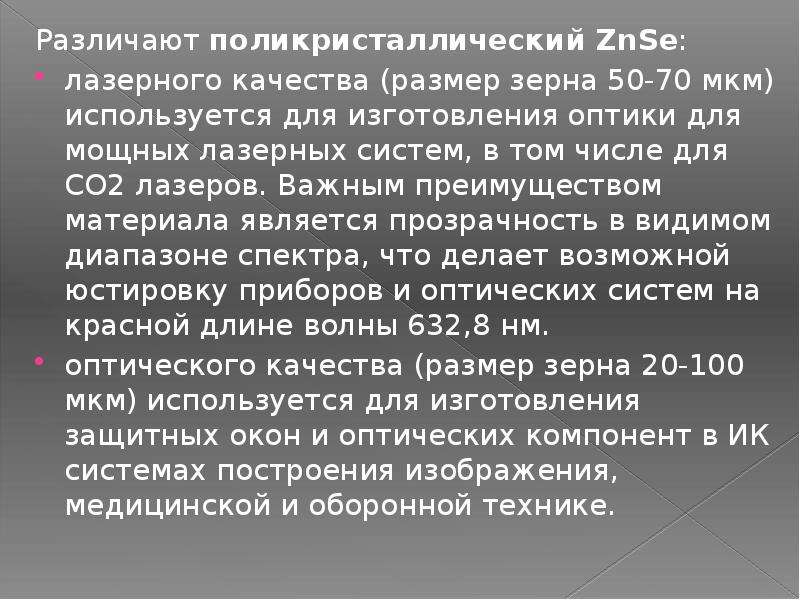

Различают поликристаллический ZnSe: Различают поликристаллический ZnSe: лазерного качества (размер зерна 50-70 мкм) используется для изготовления оптики для мощных лазерных систем, в том числе для CO2 лазеров. Важным преимуществом материала является прозрачность в видимом диапазоне спектра, что делает возможной юстировку приборов и оптических систем на красной длине волны 632,8 нм. оптического качества (размер зерна 20-100 мкм) используется для изготовления защитных окон и оптических компонент в ИК системах построения изображения, медицинской и оборонной технике.

Слайд 13

Описание слайда:

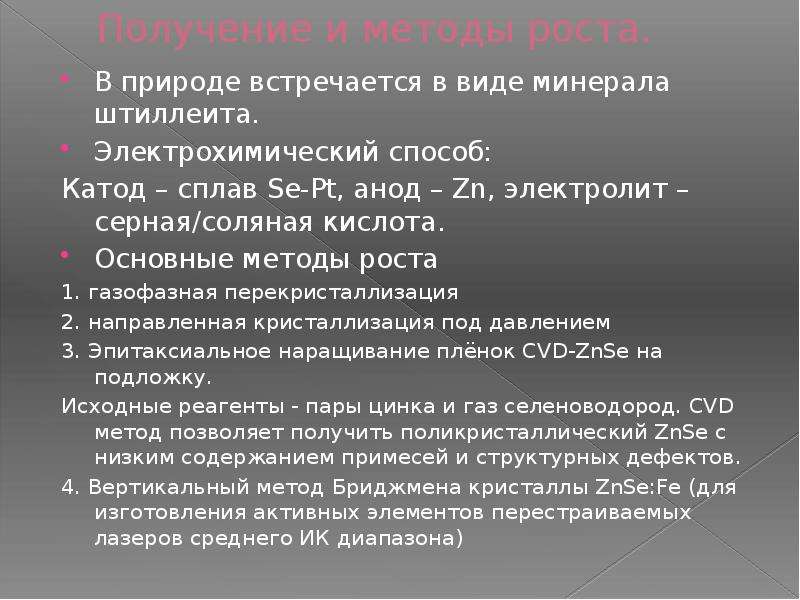

Получение и методы роста. В природе встречается в виде минерала штиллеита. Электрохимический способ: Катод – сплав Se-Pt, анод – Zn, электролит – серная/соляная кислота. Основные методы роста 1. газофазная перекристаллизация 2. направленная кристаллизация под давлением 3. Эпитаксиальное наращивание плёнок CVD-ZnSe на подложку. Исходные реагенты - пары цинка и газ селеноводород. CVD метод позволяет получить поликристаллический ZnSe с низким содержанием примесей и структурных дефектов. 4. Вертикальный метод Бриджмена кристаллы ZnSe:Fe (для изготовления активных элементов перестраиваемых лазеров среднего ИК диапазона)
