Слайд 1

Описание слайда:

Механика Лекция N 4

Слайд 2

Описание слайда:

Аналитическая кинематика кривошипно-ползунного механизма 1 – стойка 2 – кривошип 3 – шатун 4 – поршень / ползун r – длина кривошипа L – длина шатуна φ – угол поворота dφ / dt = ω – угловая скорость (r / L = λ)

Слайд 3

Описание слайда:

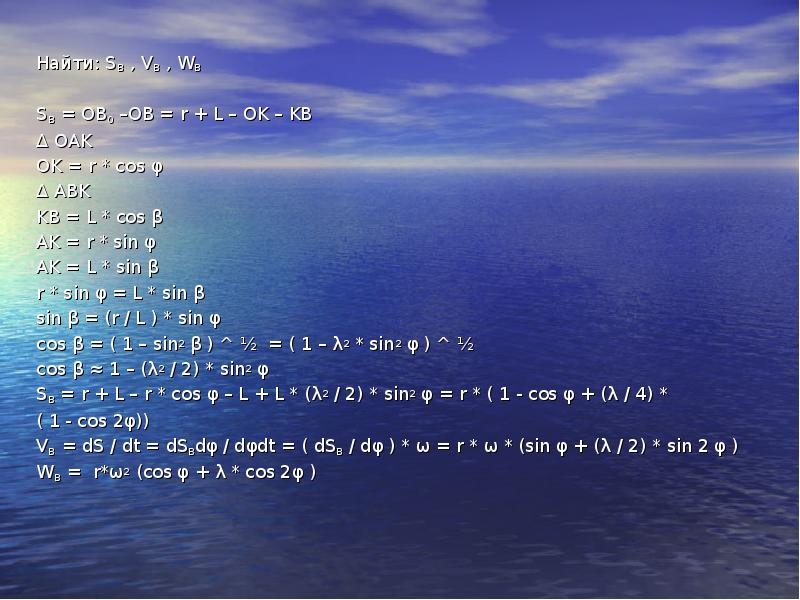

Найти: SB , VB , WB Найти: SB , VB , WB SB = OB0 –OB = r + L – OK – KB ∆ OAK OK = r * cos φ ∆ ABK KB = L * cos β AK = r * sin φ AK = L * sin β r * sin φ = L * sin β sin β = (r / L ) * sin φ cos β = ( 1 – sin2 β ) ^ ½ = ( 1 – λ2 * sin2 φ ) ^ ½ cos β ≈ 1 – (λ2 / 2) * sin2 φ SB = r + L – r * cos φ – L + L * (λ2 / 2) * sin2 φ = r * ( 1 - cos φ + (λ / 4) * ( 1 - cos 2φ)) VB = dS / dt = dSBdφ / dφdt = ( dSB / dφ ) * ω = r * ω * (sin φ + (λ / 2) * sin 2 φ ) WB = r*ω2 (cos φ + λ * cos 2φ )
