Слайд 1


Лекция 7. Анализ напряженного состояния
Описание слайда:
Лекция 7. Анализ напряженного состояния

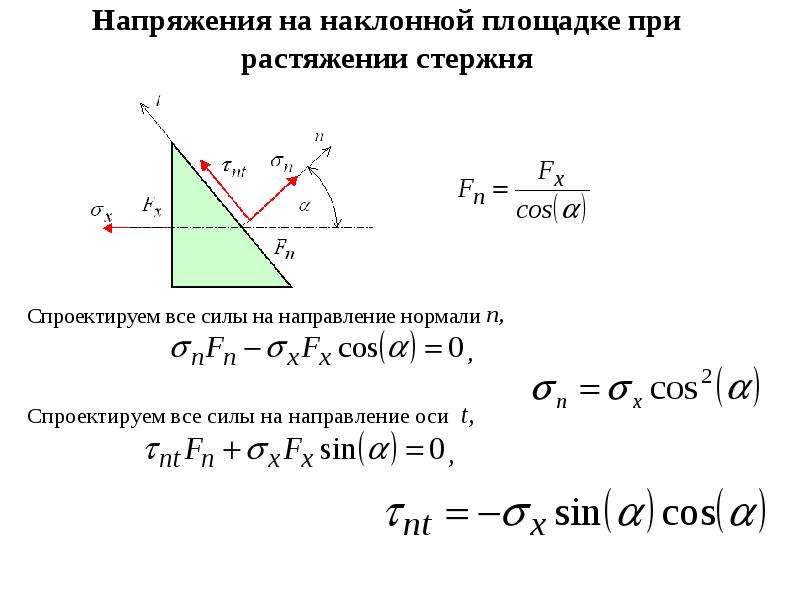

Слайд 2


Напряжения на наклонной площадке при растяжении стержня
Описание слайда:
Напряжения на наклонной площадке при растяжении стержня

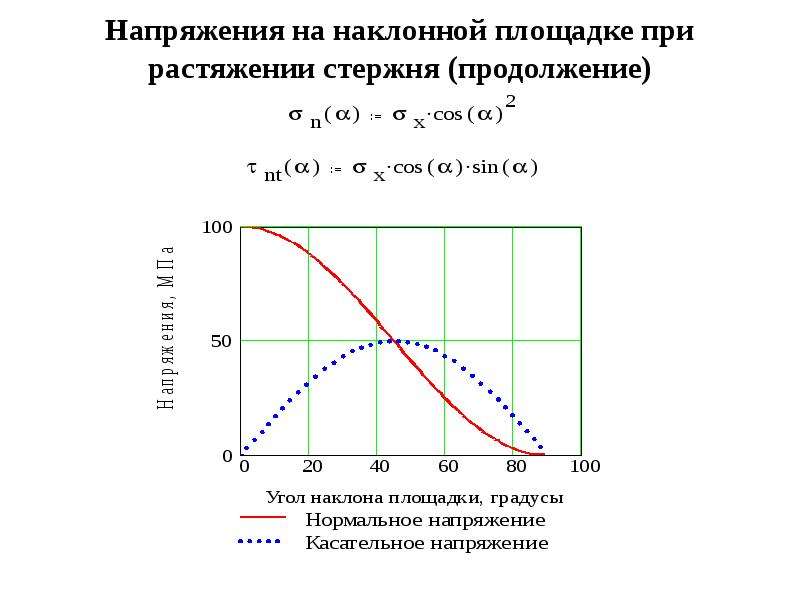

Слайд 3


Напряжения на наклонной площадке при растяжении стержня (продолжение)
Описание слайда:
Напряжения на наклонной площадке при растяжении стержня (продолжение)

Слайд 4


Напряженное состояние в произвольной точке
Описание слайда:
Напряженное состояние в произвольной точке

Слайд 5


Теория упругости доказывает, что
Описание слайда:
Теория упругости доказывает, что

Слайд 6


Теория упругости доказывает, что (продолжение)
Описание слайда:
Теория упругости доказывает, что (продолжение)

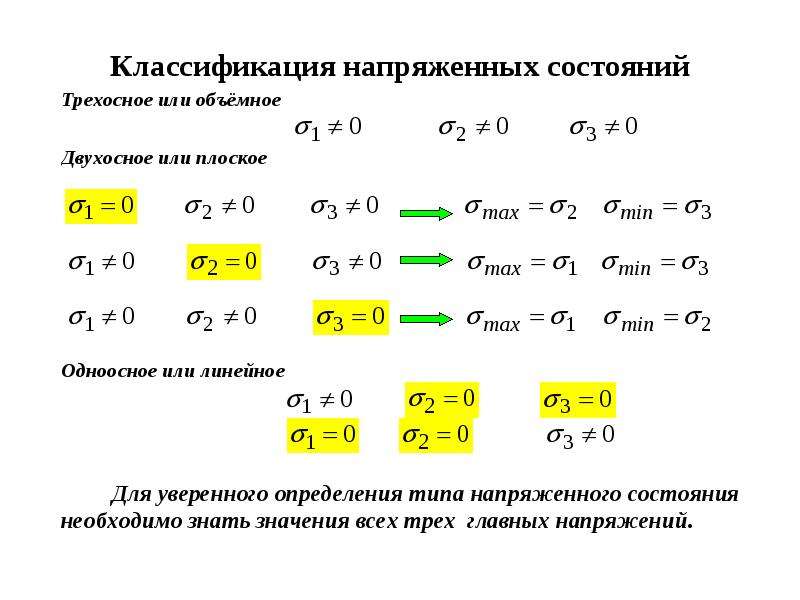

Слайд 7


Классификация напряженных состояний
Описание слайда:
Классификация напряженных состояний

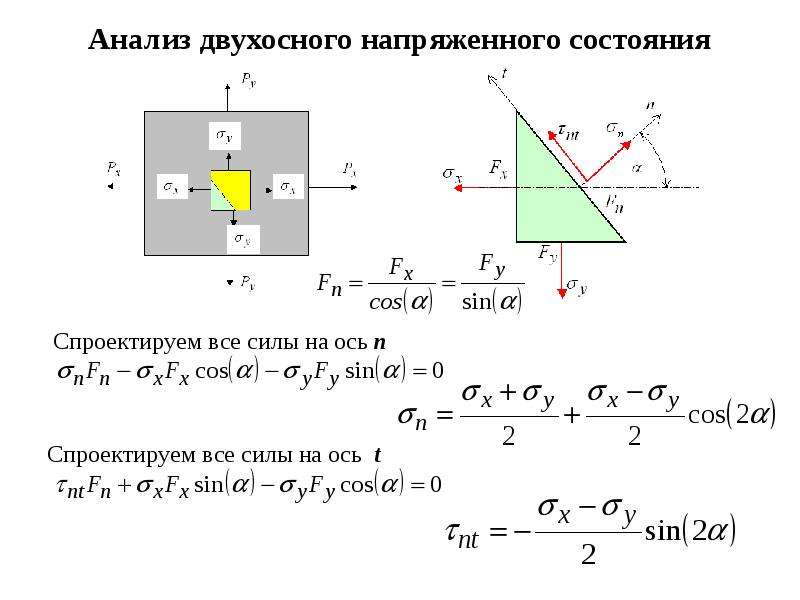

Слайд 8


Анализ двухосного напряженного состояния
Описание слайда:
Анализ двухосного напряженного состояния

Слайд 9


Круг Мора
Описание слайда:
Круг Мора

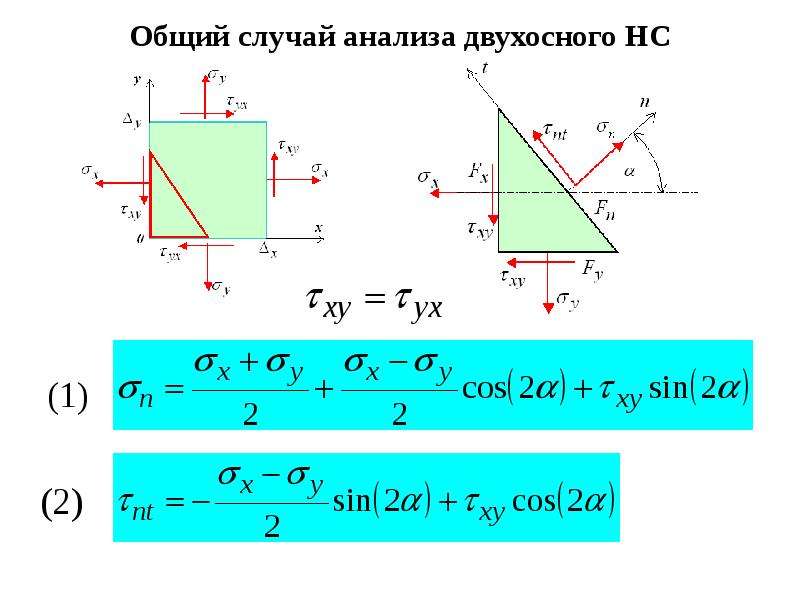

Слайд 10


Общий случай анализа двухосного НС
Описание слайда:
Общий случай анализа двухосного НС

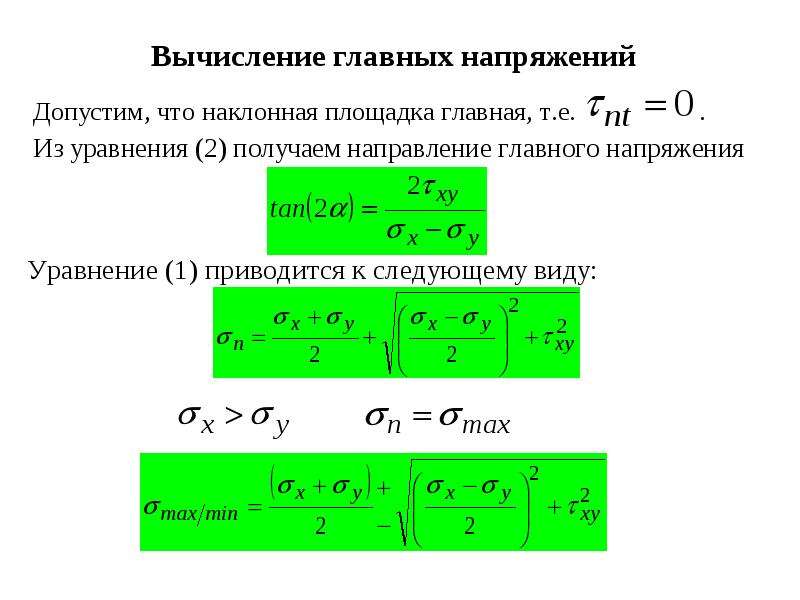

Слайд 11


Вычисление главных напряжений
Описание слайда:
Вычисление главных напряжений

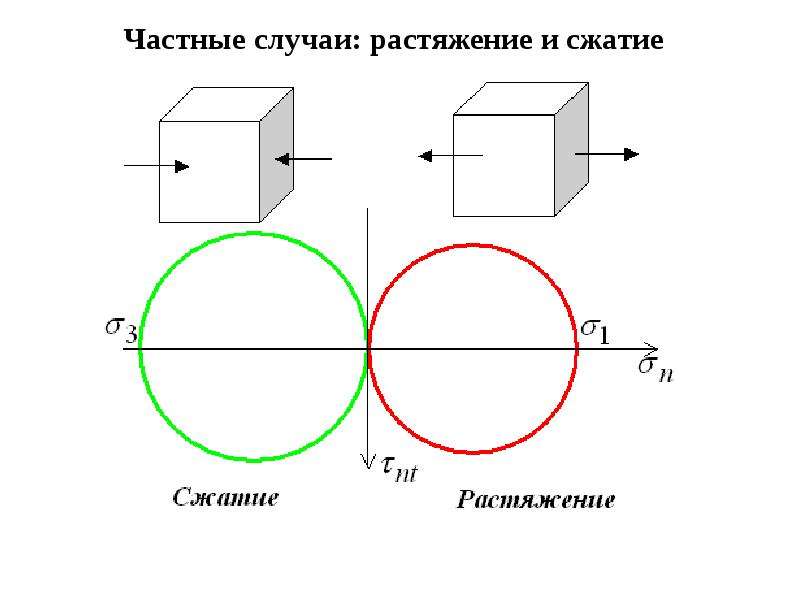

Слайд 12


Частные случаи: растяжение и сжатие
Описание слайда:
Частные случаи: растяжение и сжатие

Слайд 13


Частные случаи: чистый сдвиг
Описание слайда:
Частные случаи: чистый сдвиг

Слайд 14


Анализ трехосного напряженного состояния Рассмотрим частный случай трехосного НС
Описание слайда:
Анализ трехосного напряженного состояния Рассмотрим частный случай трехосного НС

Слайд 15


Круги Мора для трехосного НС
Описание слайда:
Круги Мора для трехосного НС

Слайд 16


Анализ напряженного состояния, слайд №16
