Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Дослідження пожежовибухонебезпеки середовища усередині технологічного обладнання з горючими газами та рідинами. Доклад-сообщение содержит 18 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

КАФЕДРА ПОЖЕЖНОЇ І ТЕХНОГЕННОЇ БЕЗПЕКИ ОБ`ЄКТІВ ТА ТЕХНОЛОГІЙ

Слайд 3

Описание слайда:

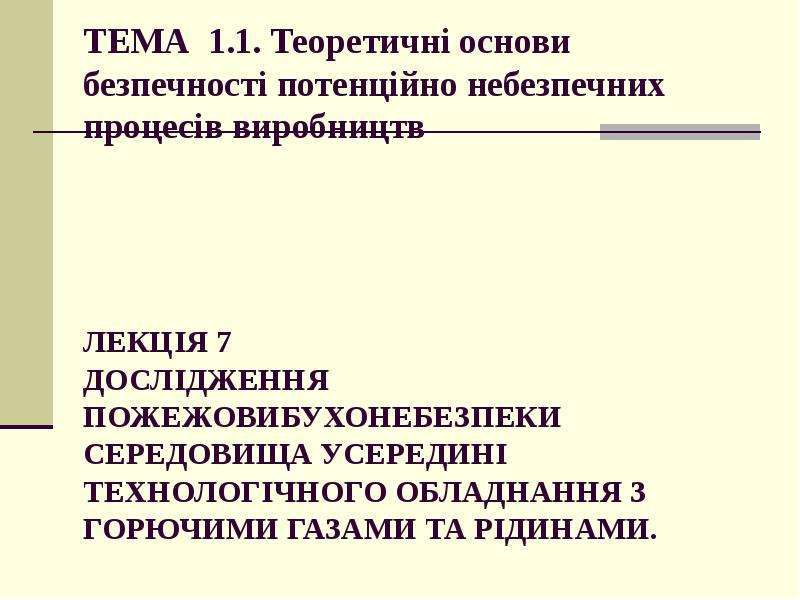

ТЕМА 1.1. Теоретичні основи безпечності потенційно небезпечних процесів виробництв ЛЕКЦІЯ 7 ДОСЛІДЖЕННЯ ПОЖЕЖОВИБУХОНЕБЕЗПЕКИ СЕРЕДОВИЩА УСЕРЕДИНІ ТЕХНОЛОГІЧНОГО ОБЛАДНАННЯ З ГОРЮЧИМИ ГАЗАМИ ТА РІДИНАМИ.

Слайд 4

Описание слайда:

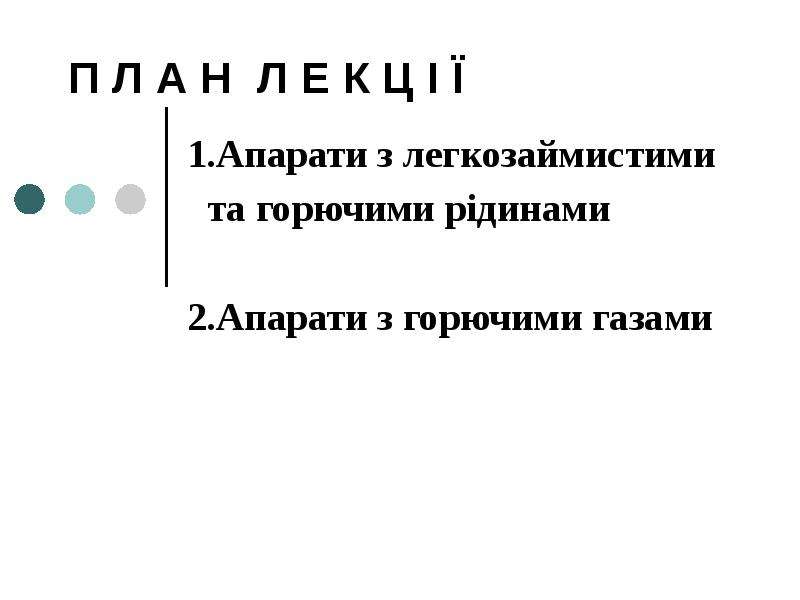

П Л А Н Л Е К Ц І Ї 1.Апарати з легкозаймистими та горючими рідинами 2.Апарати з горючими газами

Слайд 5

Описание слайда:

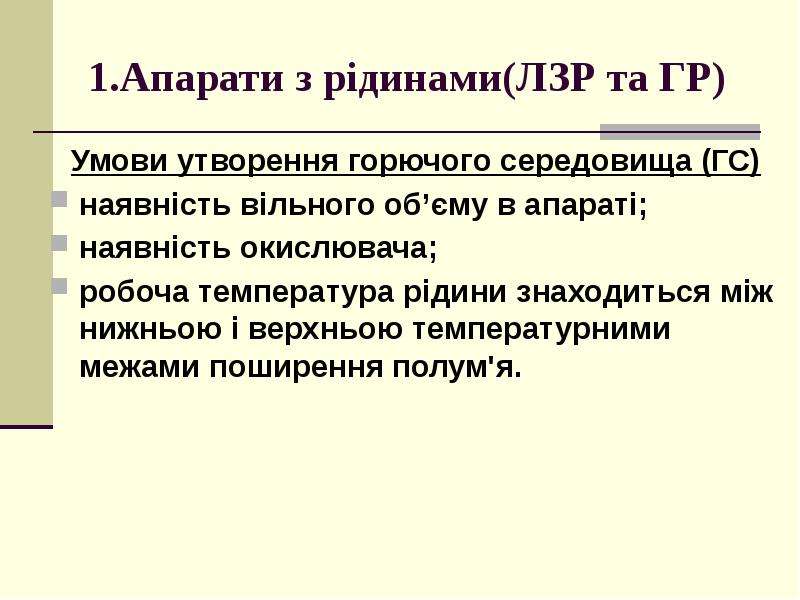

1.Апарати з рідинами(ЛЗР та ГР) Умови утворення горючого середовища (ГС) наявність вільного об’єму в апараті; наявність окислювача; робоча температура рідини знаходиться між нижньою і верхньою температурними межами поширення полум'я.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

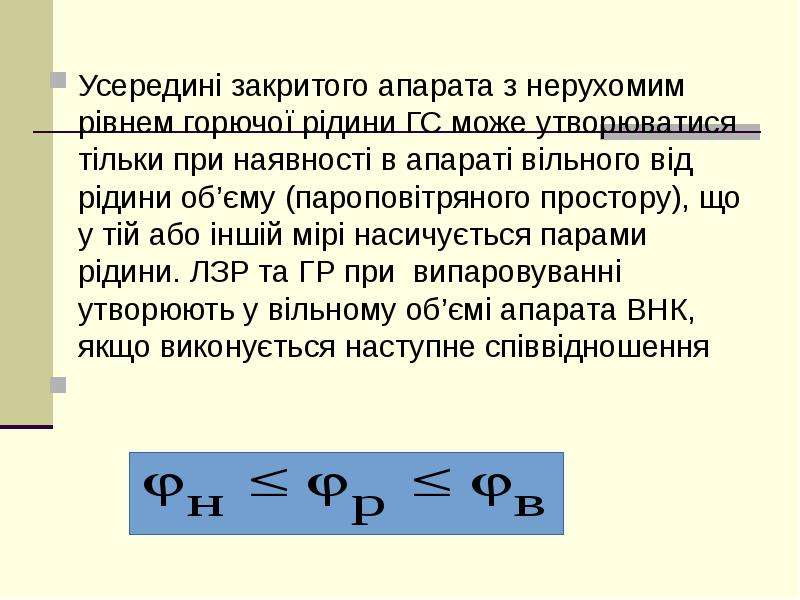

Усередині закритого апарата з нерухомим рівнем горючої рідини ГС може утворюватися тільки при наявності в апараті вільного від рідини об’єму (пароповітряного простору), що у тій або іншій мірі насичується парами рідини. ЛЗР та ГР при випаровуванні утворюють у вільному об’ємі апарата ВНК, якщо виконується наступне співвідношення Усередині закритого апарата з нерухомим рівнем горючої рідини ГС може утворюватися тільки при наявності в апараті вільного від рідини об’єму (пароповітряного простору), що у тій або іншій мірі насичується парами рідини. ЛЗР та ГР при випаровуванні утворюють у вільному об’ємі апарата ВНК, якщо виконується наступне співвідношення

Слайд 8

Описание слайда:

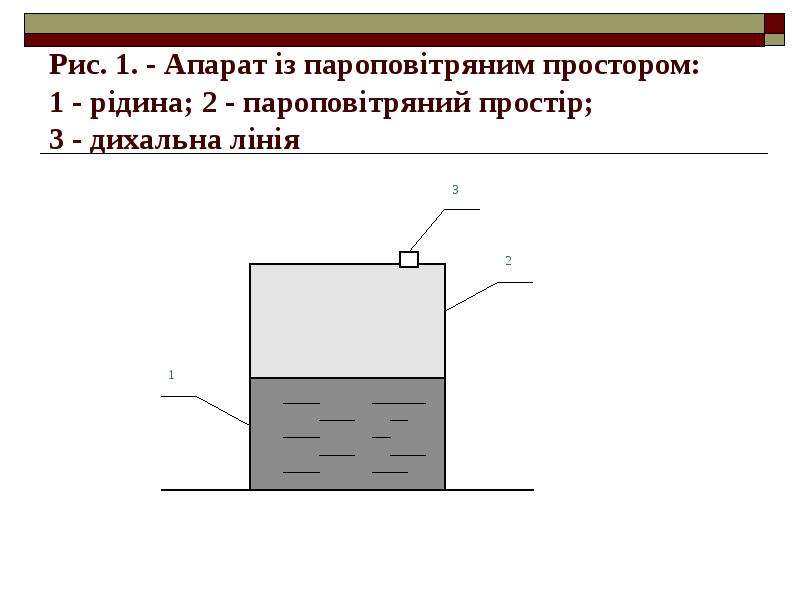

Рис. 1. - Апарат із пароповітряним простором: 1 - рідина; 2 - пароповітряний простір; 3 - дихальна лінія

Слайд 9

Описание слайда:

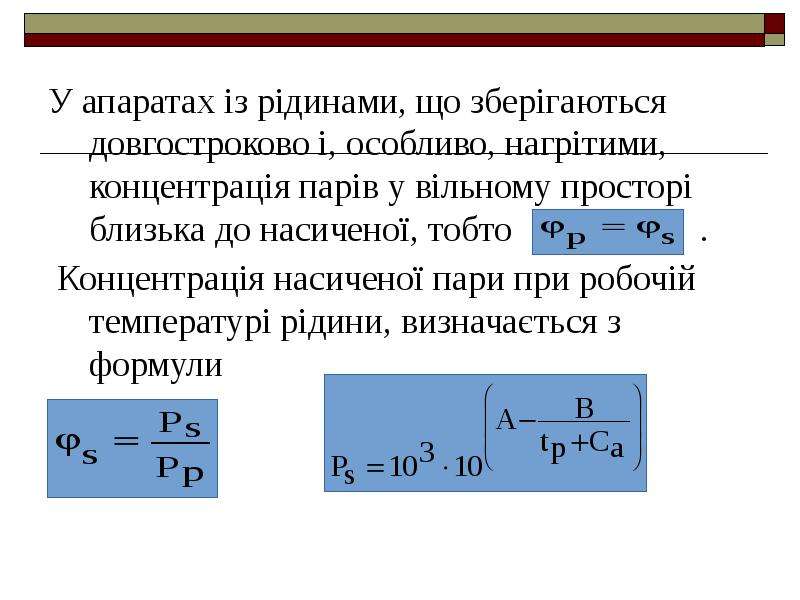

У апаратах із рідинами, що зберігаються довгостроково і, особливо, нагрітими, концентрація парів у вільному просторі близька до насиченої, тобто . У апаратах із рідинами, що зберігаються довгостроково і, особливо, нагрітими, концентрація парів у вільному просторі близька до насиченої, тобто . Концентрація насиченої пари при робочій температурі рідини, визначається з формули

Слайд 10

Описание слайда:

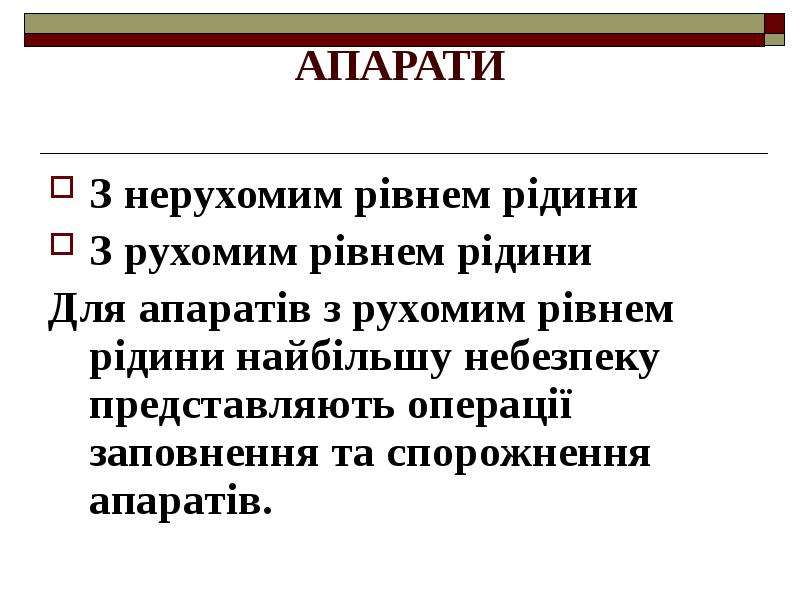

АПАРАТИ З нерухомим рівнем рідини З рухомим рівнем рідини Для апаратів з рухомим рівнем рідини найбільшу небезпеку представляють операції заповнення та спорожнення апаратів.

Слайд 11

Описание слайда:

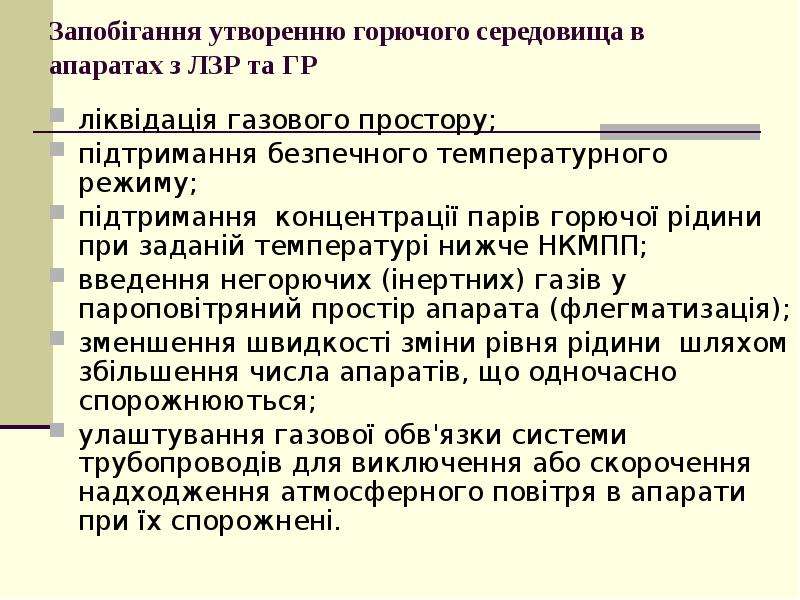

Запобігання утворенню горючого середовища в апаратах з ЛЗР та ГР ліквідація газового простору; підтримання безпечного температурного режиму; підтримання концентрації парів горючої рідини при заданій температурі нижче НКМПП; введення негорючих (інертних) газів у пароповітряний простір апарата (флегматизація); зменшення швидкості зміни рівня рідини шляхом збільшення числа апаратів, що одночасно спорожнюються; улаштування газової обв'язки системи трубопроводів для виключення або скорочення надходження атмосферного повітря в апарати при їх спорожнені.

Слайд 12

Описание слайда:

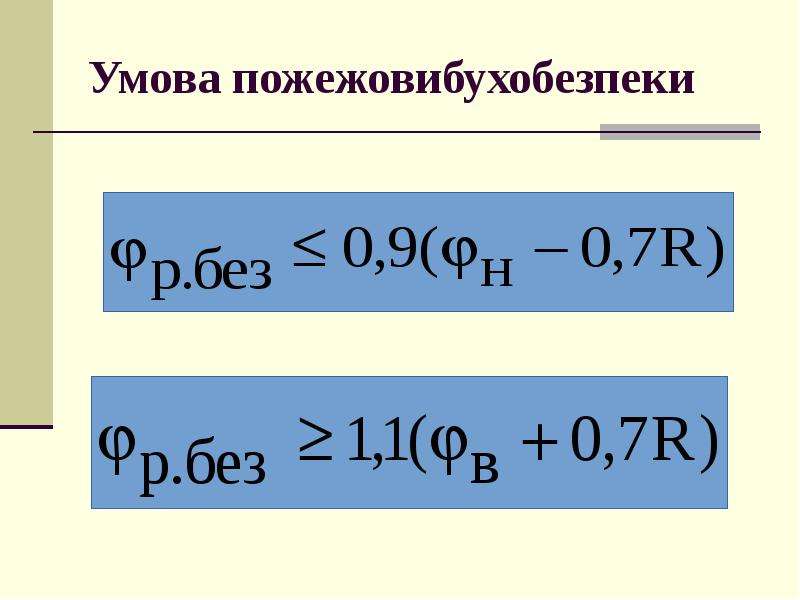

Умова пожежовибухобезпеки

Слайд 13

Описание слайда:

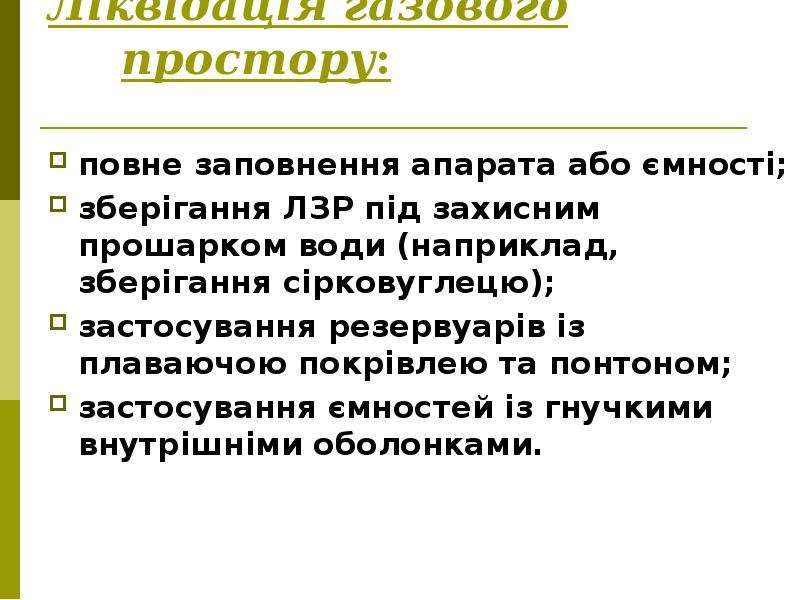

Ліквідація газового простору: повне заповнення апарата або ємності; зберігання ЛЗР під захисним прошарком води (наприклад, зберігання сірковуглецю); застосування резервуарів із плаваючою покрівлею та понтоном; застосування ємностей із гнучкими внутрішніми оболонками.

Слайд 14

Описание слайда:

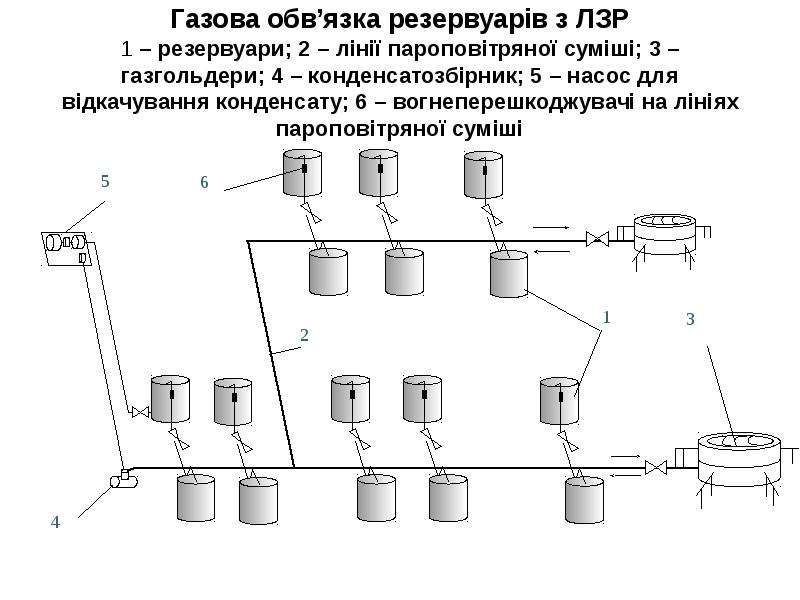

Газова обв’язка резервуарів з ЛЗР 1 – резервуари; 2 – лінії пароповітряної суміші; 3 – газгольдери; 4 – конденсатозбірник; 5 – насос для відкачування конденсату; 6 – вогнеперешкоджувачі на лініях пароповітряної суміші

Слайд 15

Описание слайда:

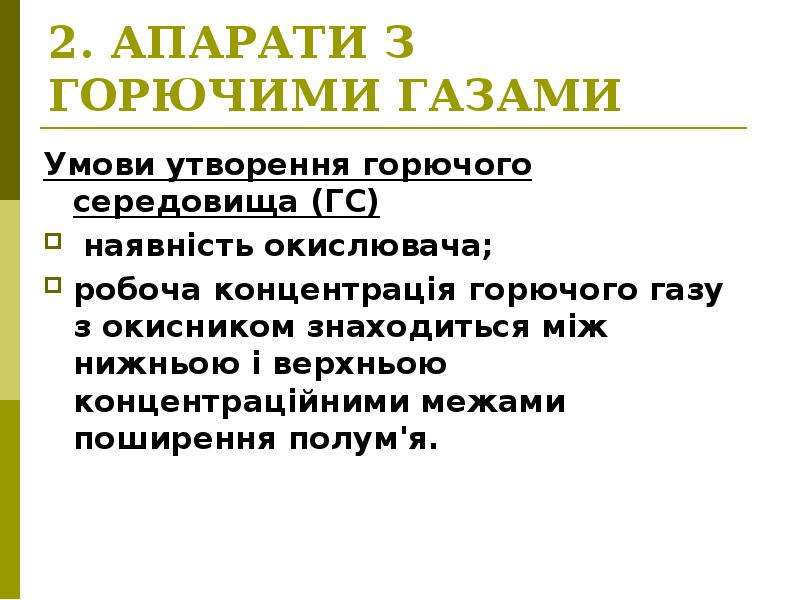

2. АПАРАТИ З ГОРЮЧИМИ ГАЗАМИ Умови утворення горючого середовища (ГС) наявність окислювача; робоча концентрація горючого газу з окисником знаходиться між нижньою і верхньою концентраційними межами поширення полум'я.

Слайд 16

Описание слайда:

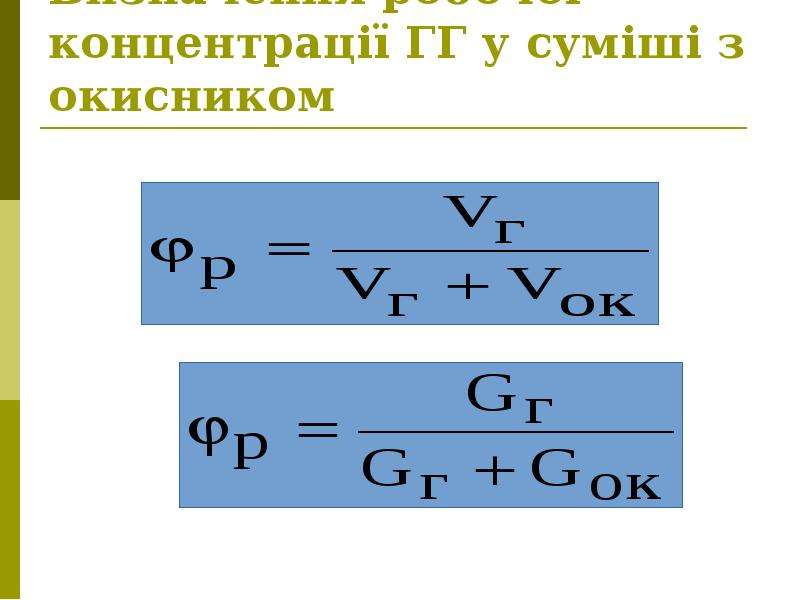

Визначення робочої концентрації ГГ у суміші з окисником

Слайд 17

Описание слайда:

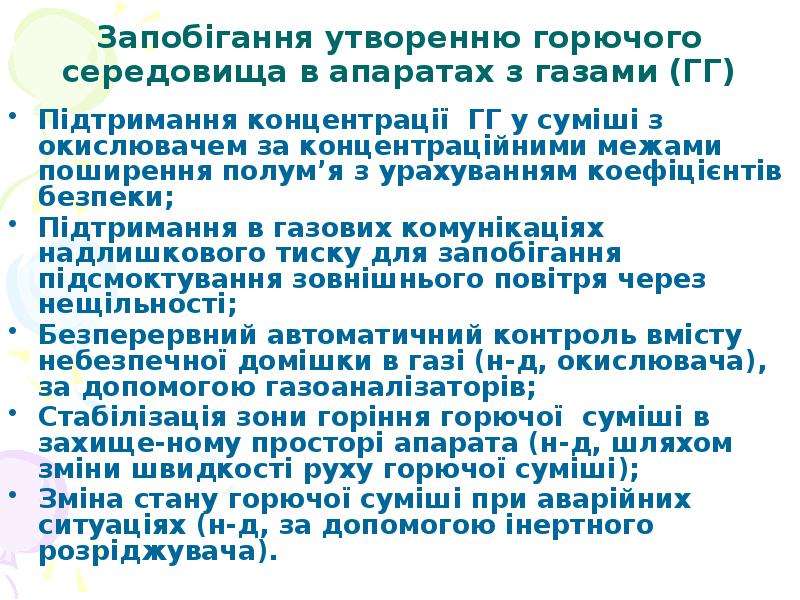

Запобігання утворенню горючого середовища в апаратах з газами (ГГ) Підтримання концентрації ГГ у суміші з окислювачем за концентраційними межами поширення полум’я з урахуванням коефіцієнтів безпеки; Підтримання в газових комунікаціях надлишкового тиску для запобігання підсмоктування зовнішнього повітря через нещільності; Безперервний автоматичний контроль вмісту небезпечної домішки в газі (н-д, окислювача), за допомогою газоаналізаторів; Стабілізація зони горіння горючої суміші в захище-ному просторі апарата (н-д, шляхом зміни швидкості руху горючої суміші); Зміна стану горючої суміші при аварійних ситуаціях (н-д, за допомогою інертного розріджувача).

Слайд 18

Описание слайда:

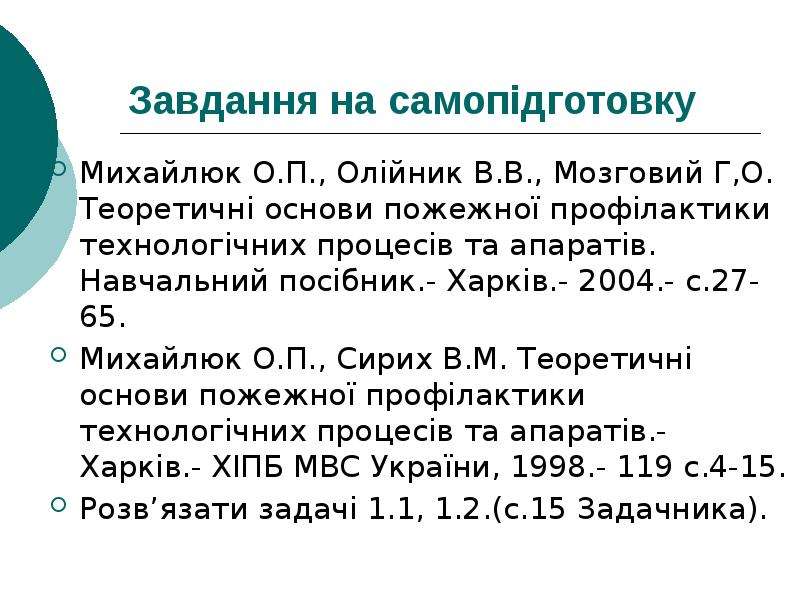

Завдання на самопідготовку Михайлюк О.П., Олійник В.В., Мозговий Г,О. Теоретичні основи пожежної профілактики технологічних процесів та апаратів. Навчальний посібник.- Харків.- 2004.- с.27-65. Михайлюк О.П., Сирих В.М. Теоретичні основи пожежної профілактики технологічних процесів та апаратів.- Харків.- ХІПБ МВС України, 1998.- 119 с.4-15. Розв’язати задачі 1.1, 1.2.(с.15 Задачника).
