Слайд 1


Кафедра пропедевтики внутренних болезней Для специальности «лечебное дело»
Описание слайда:
Кафедра пропедевтики внутренних болезней Для специальности «лечебное дело»

Слайд 2


Электрокардиография, слайд №2
Описание слайда:

Слайд 3


Электрокардиография, слайд №3
Описание слайда:

Слайд 4


Диффузия ионов Na из внеклеточного пространства внутрь клетки создает положительный заряд внутренней клеточной мембраны, ионы K выходят во...
Описание слайда:
Диффузия ионов Na из внеклеточного пространства внутрь клетки создает положительный заряд внутренней клеточной мембраны, ионы K выходят во внеклеточное пространство, создавая отрицательный заряд наружной клеточной мембраны - деполяризация Диффузия ионов Na из внеклеточного пространства внутрь клетки создает положительный заряд внутренней клеточной мембраны, ионы K выходят во внеклеточное пространство, создавая отрицательный заряд наружной клеточной мембраны - деполяризация

Слайд 5

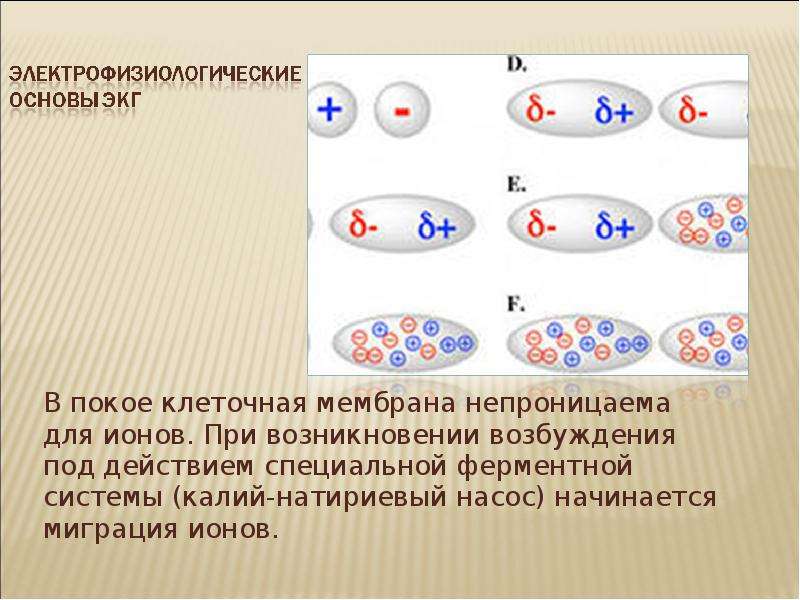

В покое клеточная мембрана непроницаема для ионов. При возникновении возбуждения под действием специальной ферментной системы (калий-натириевый...
Описание слайда:
В покое клеточная мембрана непроницаема для ионов. При возникновении возбуждения под действием специальной ферментной системы (калий-натириевый насос) начинается миграция ионов. В покое клеточная мембрана непроницаема для ионов. При возникновении возбуждения под действием специальной ферментной системы (калий-натириевый насос) начинается миграция ионов.

Слайд 6

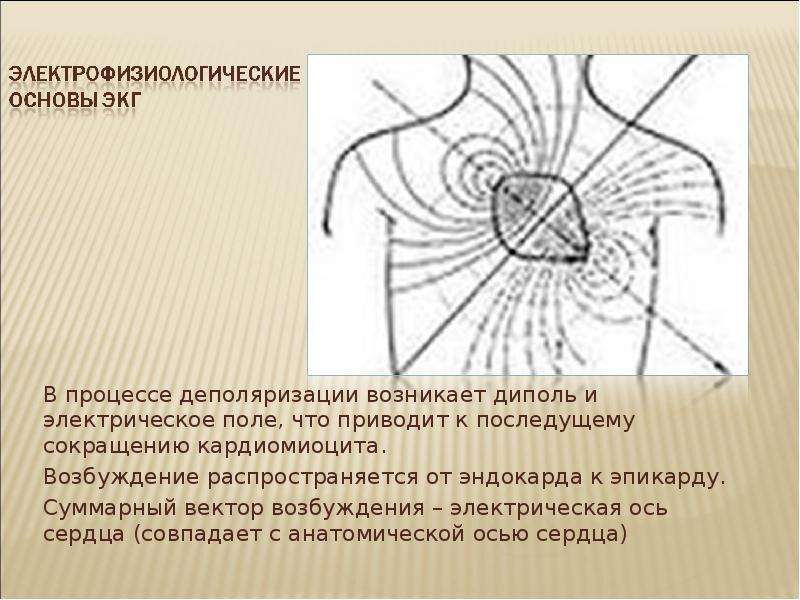

В процессе деполяризации возникает диполь и электрическое поле, что приводит к последущему сокращению кардиомиоцита. В процессе деполяризации...
Описание слайда:
В процессе деполяризации возникает диполь и электрическое поле, что приводит к последущему сокращению кардиомиоцита. В процессе деполяризации возникает диполь и электрическое поле, что приводит к последущему сокращению кардиомиоцита. Возбуждение распространяется от эндокарда к эпикарду. Суммарный вектор возбуждения – электрическая ось сердца (совпадает с анатомической осью сердца)

Слайд 7

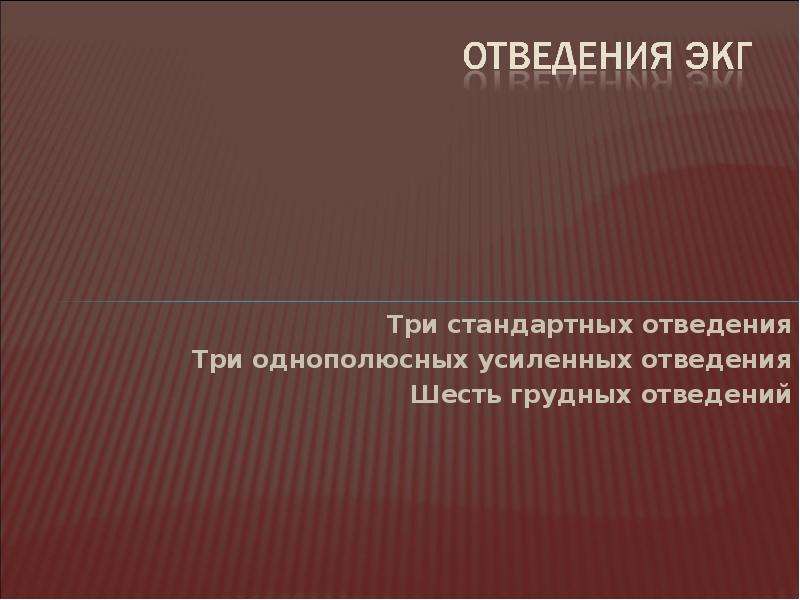

Три стандартных отведения Три стандартных отведения Три однополюсных усиленных отведения Шесть грудных отведений
Описание слайда:
Три стандартных отведения Три стандартных отведения Три однополюсных усиленных отведения Шесть грудных отведений

Слайд 8

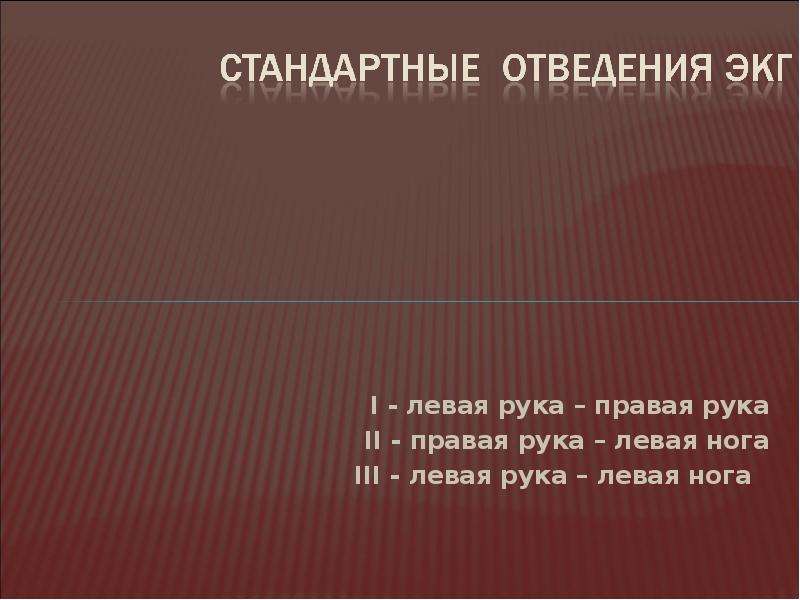

I - левая рука – правая рука I - левая рука – правая рука II - правая рука – левая нога III - левая рука – левая нога
Описание слайда:
I - левая рука – правая рука I - левая рука – правая рука II - правая рука – левая нога III - левая рука – левая нога

Слайд 9


Электрокардиография, слайд №9
Описание слайда:

Слайд 10

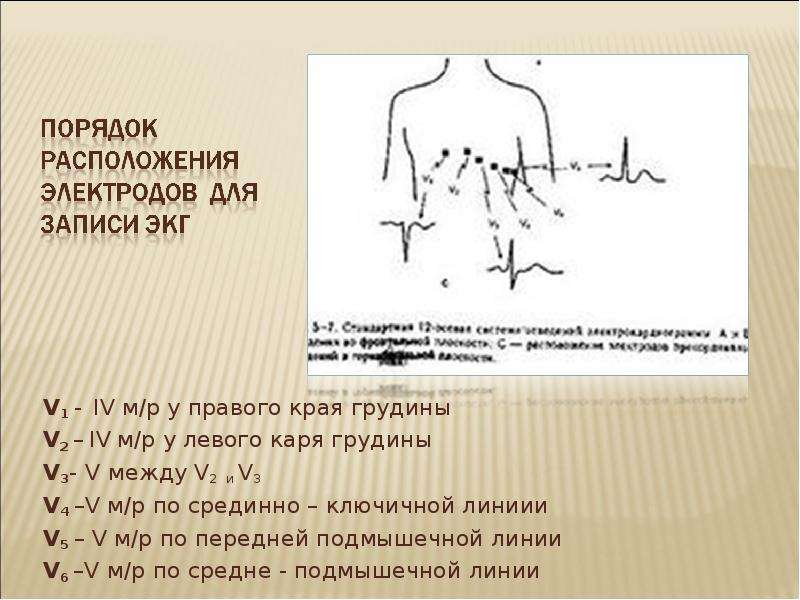

V1 - IV м/р у правого края грудины V1 - IV м/р у правого края грудины V2 – IV м/р у левого каря грудины V3- V между V2 и V3 V4 –V м/р по срединно –...
Описание слайда:
V1 - IV м/р у правого края грудины V1 - IV м/р у правого края грудины V2 – IV м/р у левого каря грудины V3- V между V2 и V3 V4 –V м/р по срединно – ключичной линиии V5 – V м/р по передней подмышечной линии V6 –V м/р по средне - подмышечной линии

Слайд 11


Ритм (синусовый/несинусовый) Ритм (синусовый/несинусовый) Ритм правильный/неправильный Положение электрической оси сердца (ЭОС): нормограмма,...
Описание слайда:
Ритм (синусовый/несинусовый) Ритм (синусовый/несинусовый) Ритм правильный/неправильный Положение электрической оси сердца (ЭОС): нормограмма, левограмма, правограмма Позиция сердца – вертикальная/горизонтальная Вольтаж ЭКГ (величина зубца R)

Слайд 12


Электрокардиография, слайд №12
Описание слайда:

Слайд 13

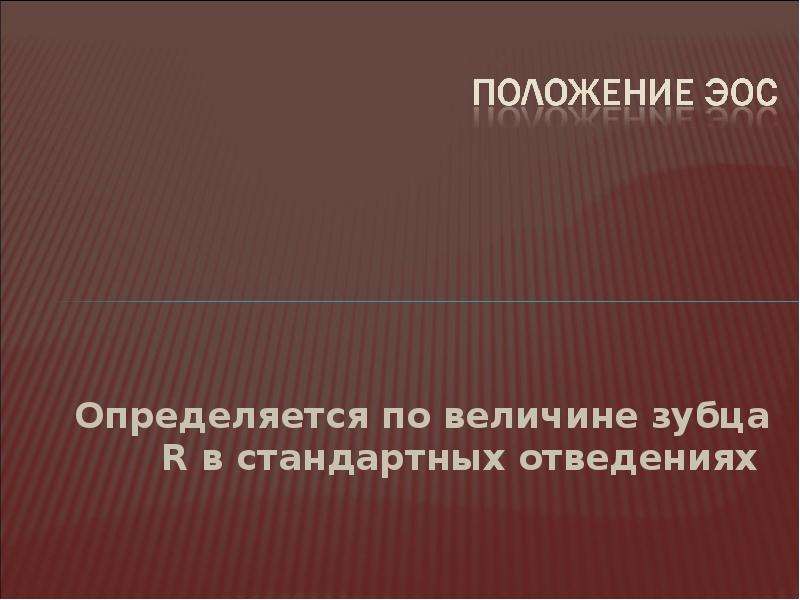

Определяется по величине зубца R в стандартных отведениях Определяется по величине зубца R в стандартных отведениях
Описание слайда:
Определяется по величине зубца R в стандартных отведениях Определяется по величине зубца R в стандартных отведениях

Слайд 14

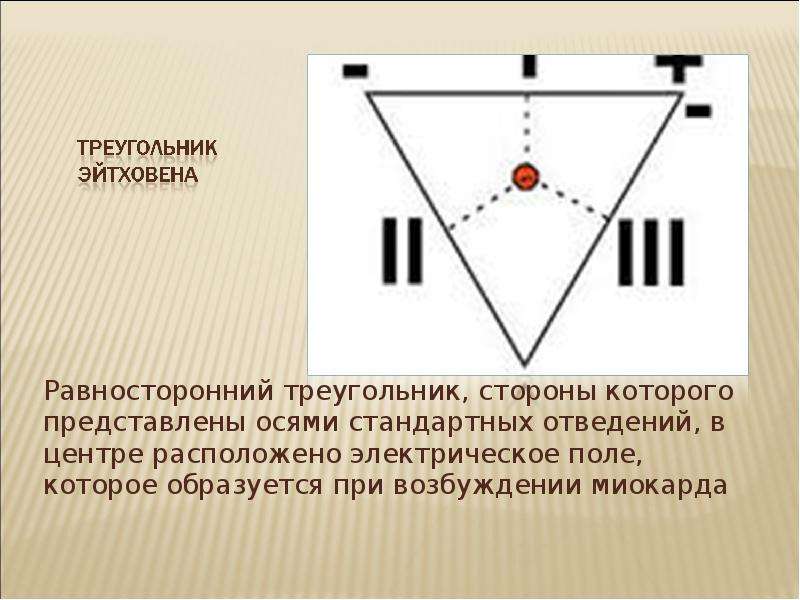

Равносторонний треугольник, стороны которого представлены осями стандартных отведений, в центре расположено электрическое поле, которое образуется...
Описание слайда:
Равносторонний треугольник, стороны которого представлены осями стандартных отведений, в центре расположено электрическое поле, которое образуется при возбуждении миокарда Равносторонний треугольник, стороны которого представлены осями стандартных отведений, в центре расположено электрическое поле, которое образуется при возбуждении миокарда

Слайд 15

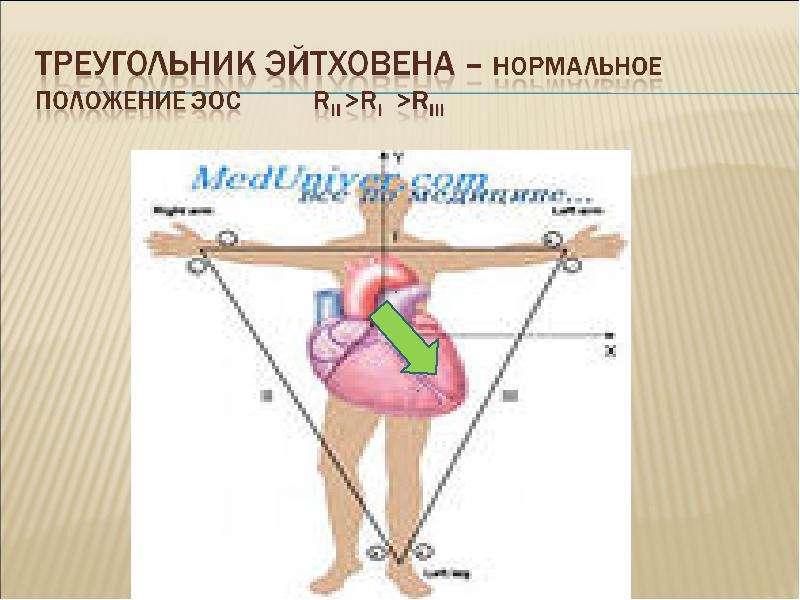

Электрокардиография, слайд №15
Описание слайда:

Слайд 16

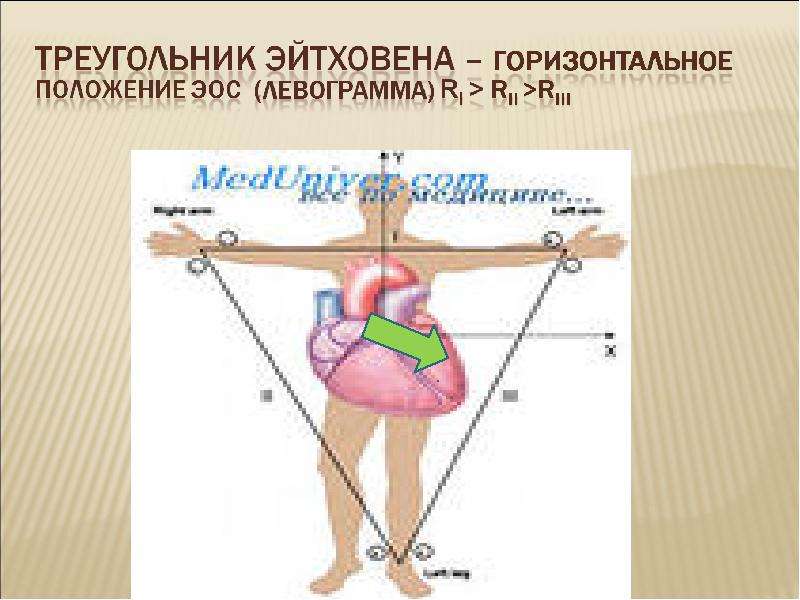

Электрокардиография, слайд №16
Описание слайда:

Слайд 17


Электрокардиография, слайд №17
Описание слайда:

Слайд 18

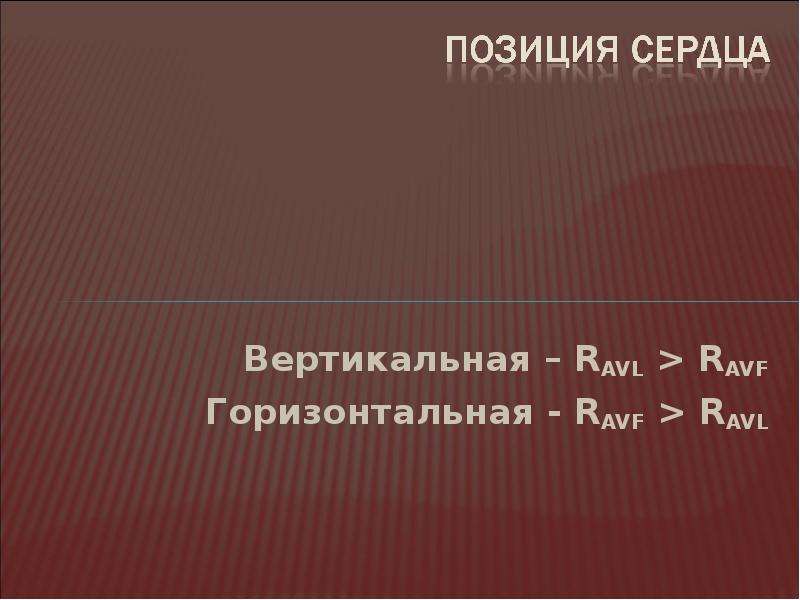

Вертикальная – RAVL > RAVF Вертикальная – RAVL > RAVF Горизонтальная - RAVF > RAVL
Описание слайда:
Вертикальная – RAVL > RAVF Вертикальная – RAVL > RAVF Горизонтальная - RAVF > RAVL

Слайд 19


P – возбуждение предсердий P – возбуждение предсердий QRS – возбуждение желудочков T – реполяризация миокарда перед электрической диастолой сердца
Описание слайда:
P – возбуждение предсердий P – возбуждение предсердий QRS – возбуждение желудочков T – реполяризация миокарда перед электрической диастолой сердца

Слайд 20

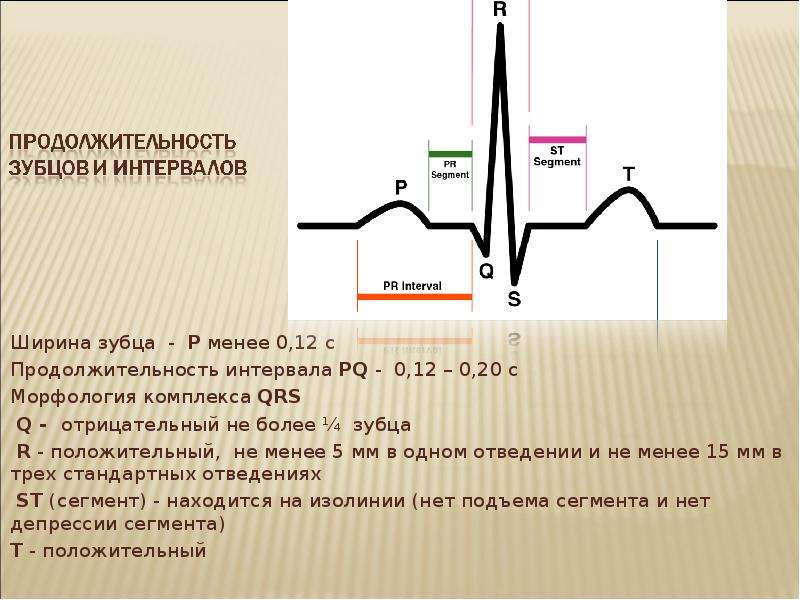

Ширина зубца - P менее 0,12 с Ширина зубца - P менее 0,12 с Продолжительность интервала PQ - 0,12 – 0,20 с Морфология комплекса QRS Q - отрицательный...
Описание слайда:
Ширина зубца - P менее 0,12 с Ширина зубца - P менее 0,12 с Продолжительность интервала PQ - 0,12 – 0,20 с Морфология комплекса QRS Q - отрицательный не более ¼ зубца R - положительный, не менее 5 мм в одном отведении и не менее 15 мм в трех стандартных отведениях ST (сегмент) - находится на изолинии (нет подъема сегмента и нет депрессии сегмента) T - положительный
