Слайд 1

Описание слайда:

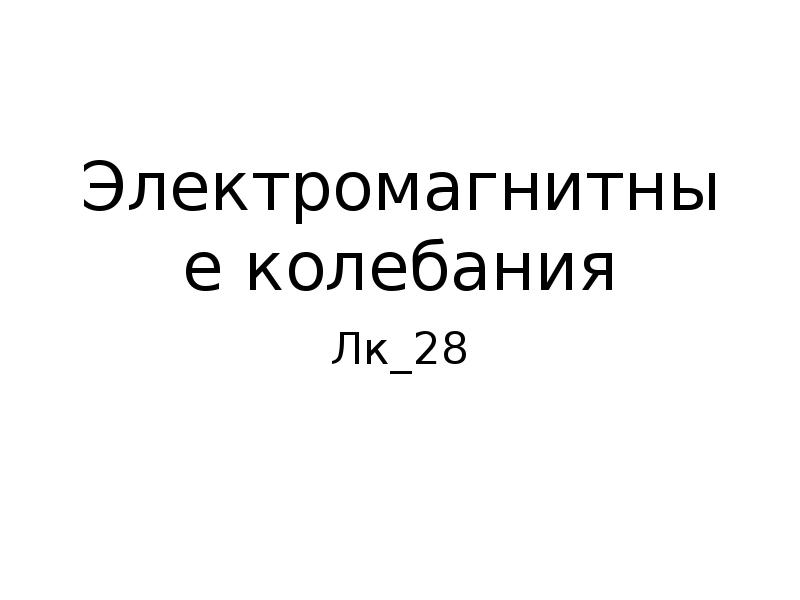

Электромагнитные колебания Лк_28

Слайд 2

Описание слайда:

Для простоты был рассмотрен колебательный контур, содержащий только конденсатор и индуктор. Такой контур не может существовать в действительности. Всегда имеются потери электроэнергии на сопротивлении провода катушки, электропроводности диэлектрика конденсатора и рассеяние поля в пространстве. Все эти потери можно представить в виде сопротивления, включенного в контур. Для простоты был рассмотрен колебательный контур, содержащий только конденсатор и индуктор. Такой контур не может существовать в действительности. Всегда имеются потери электроэнергии на сопротивлении провода катушки, электропроводности диэлектрика конденсатора и рассеяние поля в пространстве. Все эти потери можно представить в виде сопротивления, включенного в контур.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

График изменения во времени заряда - q показан на рисунке 28.2. Это график затухающих колебаний. Уменьшение амплитуды колебаний со временем определяется множи- График изменения во времени заряда - q показан на рисунке 28.2. Это график затухающих колебаний. Уменьшение амплитуды колебаний со временем определяется множи- телем e-βt в формуле для заряда (28.3). Величина β носит название посто- янной затухания. Более популярной величиной яв- ляется добротность колеба- тельного контура - Q, которая выражает отношение энергии, имеющейся в контуре - W, к энергии, теряемой им за один период - ΔW.

Слайд 5

Описание слайда:

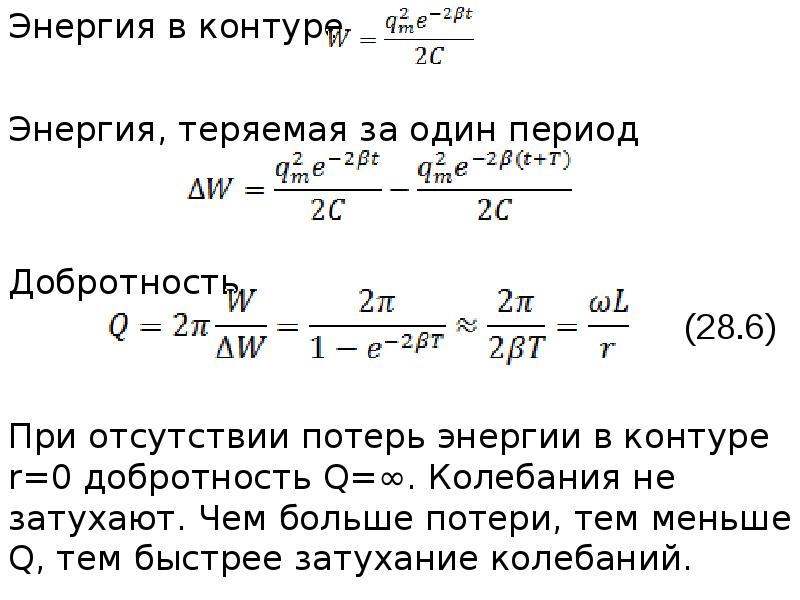

Энергия в контуре Энергия в контуре Энергия, теряемая за один период Добротность При отсутствии потерь энергии в контуре r=0 добротность Q=∞. Колебания не затухают. Чем больше потери, тем меньше Q, тем быстрее затухание колебаний.

Слайд 6

Описание слайда:

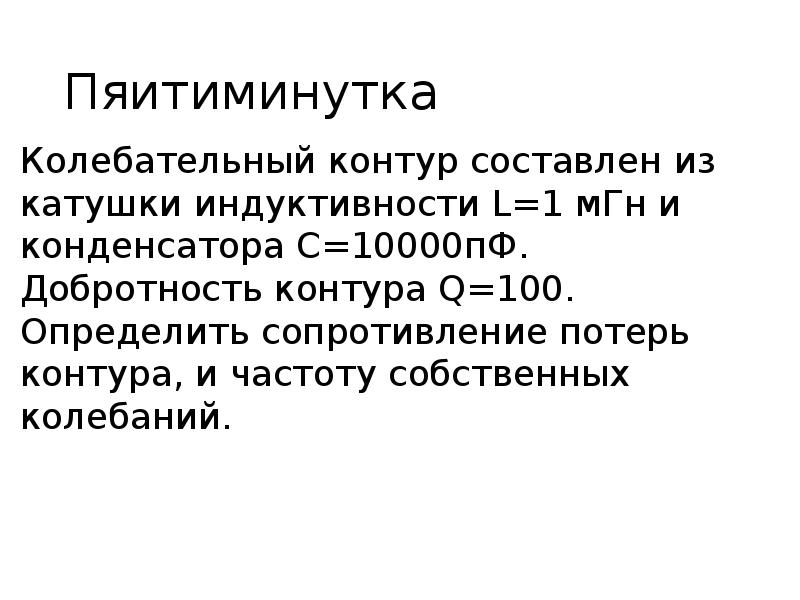

Пяитиминутка Колебательный контур составлен из катушки индуктивности L=1 мГн и конденсатора С=10000пФ. Добротность контура Q=100. Определить сопротивление потерь контура, и частоту собственных колебаний.
