Слайд 1

Описание слайда:

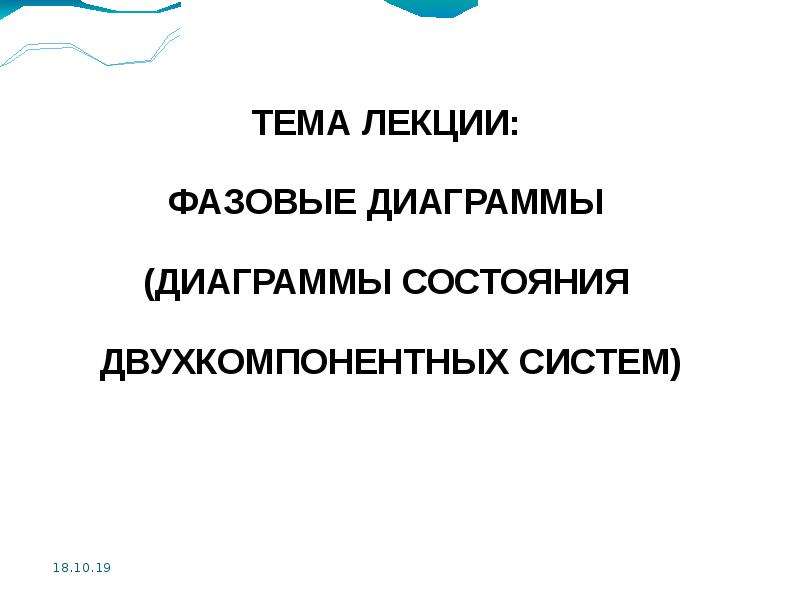

ТЕМА ЛЕКЦИИ: ФАЗОВЫЕ ДИАГРАММЫ (ДИАГРАММЫ СОСТОЯНИЯ ДВУХКОМПОНЕНТНЫХ СИСТЕМ)

Слайд 2

Описание слайда:

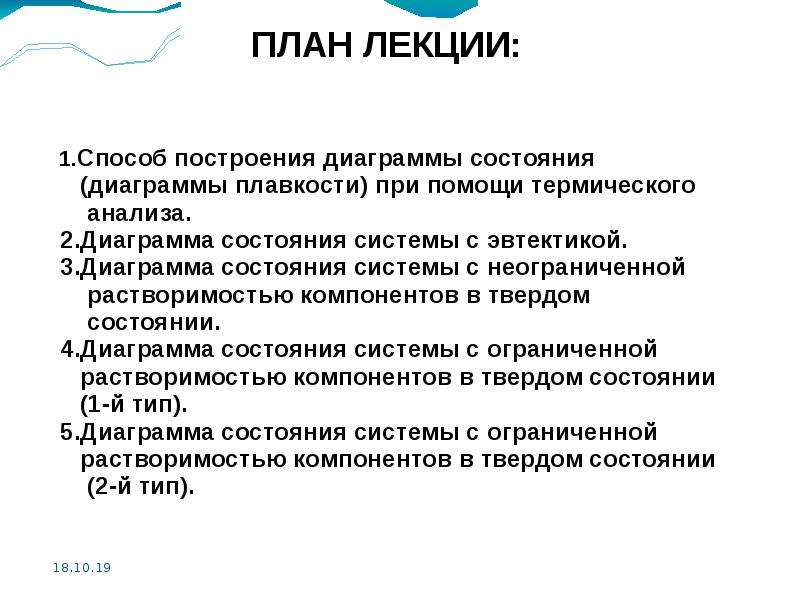

ПЛАН ЛЕКЦИИ: 1.Способ построения диаграммы состояния (диаграммы плавкости) при помощи термического анализа. 2.Диаграмма состояния системы с эвтектикой. 3.Диаграмма состояния системы с неограниченной растворимостью компонентов в твердом состоянии. 4.Диаграмма состояния системы с ограниченной растворимостью компонентов в твердом состоянии (1-й тип). 5.Диаграмма состояния системы с ограниченной растворимостью компонентов в твердом состоянии (2-й тип).

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

ЗАКОН РАВНОВЕСИЯ ФАЗ ГИББСА ДЛЯ ДВУХКОМПОНЕНТНОЙ СИСТЕМЫ С КОНДЕНСИРОВАННЫМИ ФАЗАМИ (Р=const) С=К-Ф+n, К=2, n=1 С=3-Ф

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

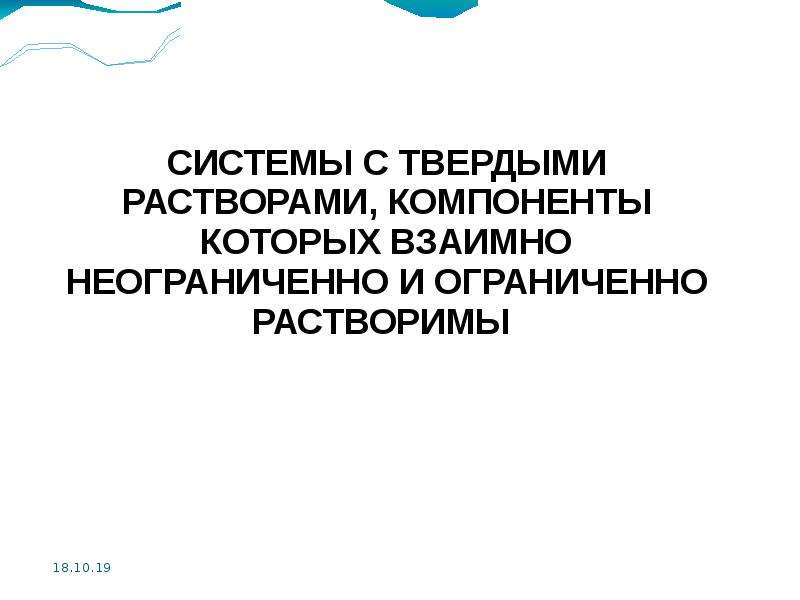

СИСТЕМЫ С ТВЕРДЫМИ РАСТВОРАМИ, КОМПОНЕНТЫ КОТОРЫХ ВЗАИМНО НЕОГРАНИЧЕННО И ОГРАНИЧЕННО РАСТВОРИМЫ

Слайд 9

Описание слайда:

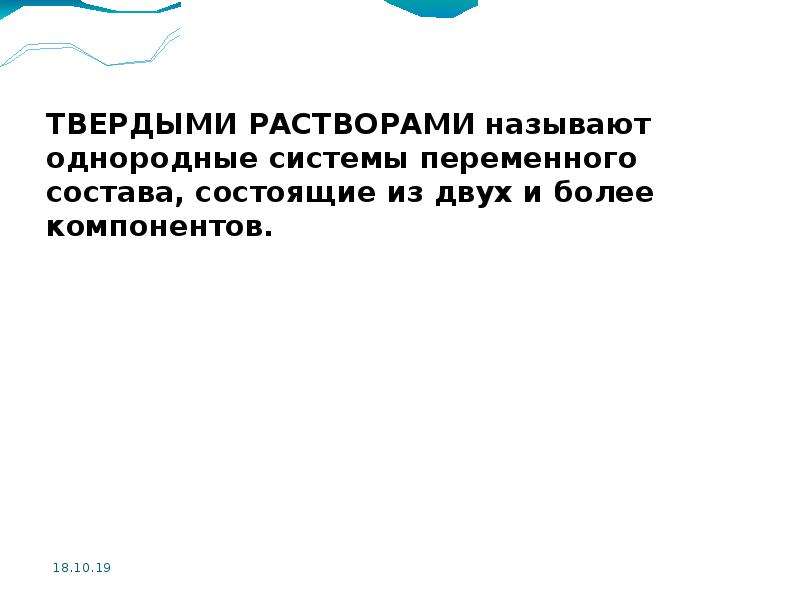

ТВЕРДЫМИ РАСТВОРАМИ называют однородные системы переменного состава, состоящие из двух и более компонентов.

Слайд 10

Описание слайда:

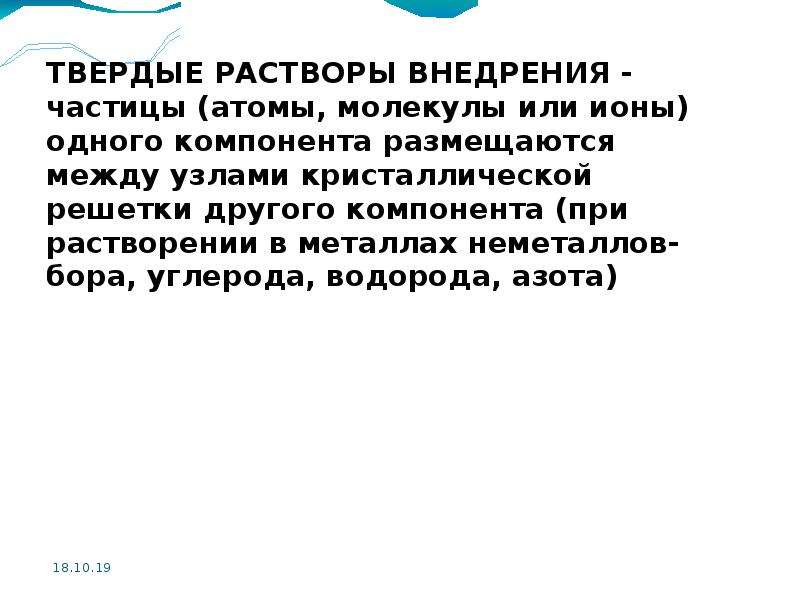

ТВЕРДЫЕ РАСТВОРЫ ВНЕДРЕНИЯ - частицы (атомы, молекулы или ионы) одного компонента размещаются между узлами кристаллической решетки другого компонента (при растворении в металлах неметаллов-бора, углерода, водорода, азота)

Слайд 11

Описание слайда:

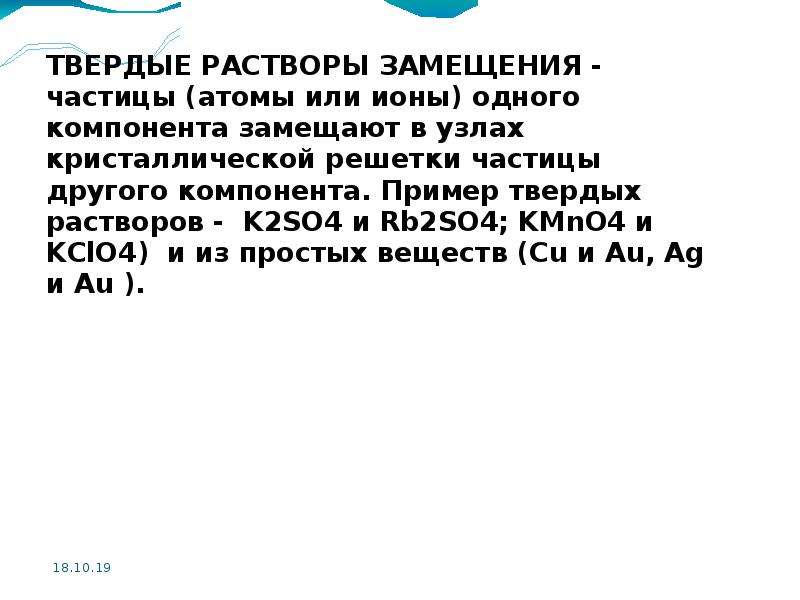

ТВЕРДЫЕ РАСТВОРЫ ЗАМЕЩЕНИЯ - частицы (атомы или ионы) одного компонента замещают в узлах кристаллической решетки частицы другого компонента. Пример твердых растворов - K2SO4 и Rb2SO4; KMnO4 и KСlO4) и из простых веществ (Сu и Au, Ag и Au ).

Слайд 12

Описание слайда:

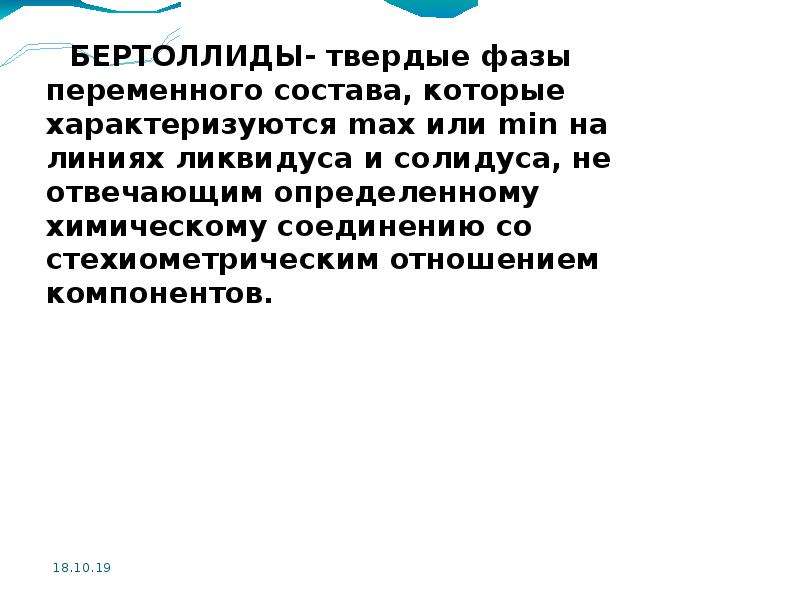

БЕРТОЛЛИДЫ- твердые фазы переменного состава, которые характеризуются max или min на линиях ликвидуса и солидуса, не отвечающим определенному химическому соединению со стехиометрическим отношением компонентов.
