Слайд 1

Описание слайда:

Функциональное моделирование систем с использованием методологии DFD

Слайд 2

Описание слайда:

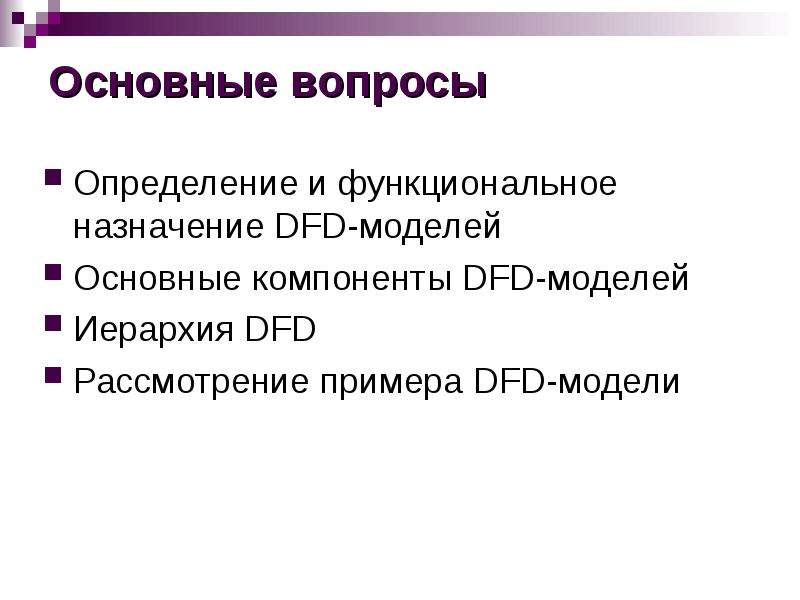

Основные вопросы Определение и функциональное назначение DFD-моделей Основные компоненты DFD-моделей Иерархия DFD Рассмотрение примера DFD-модели

Слайд 3

Описание слайда:

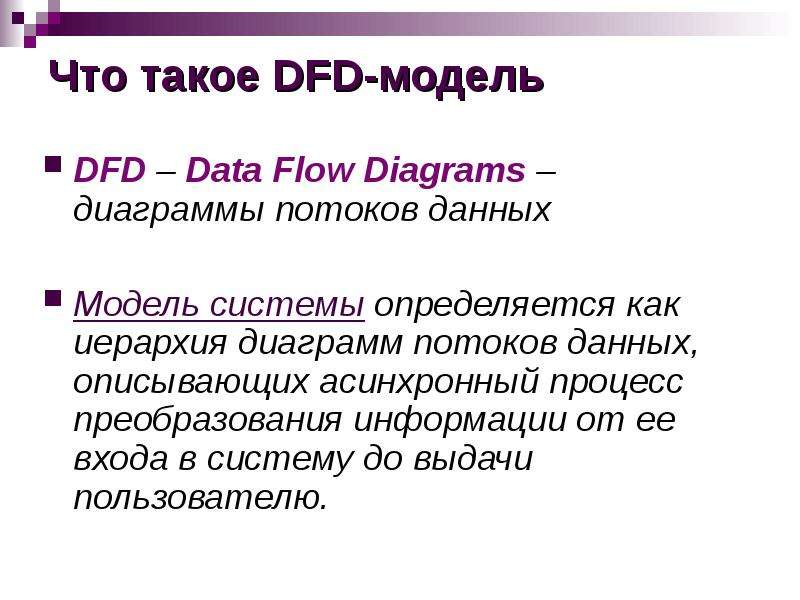

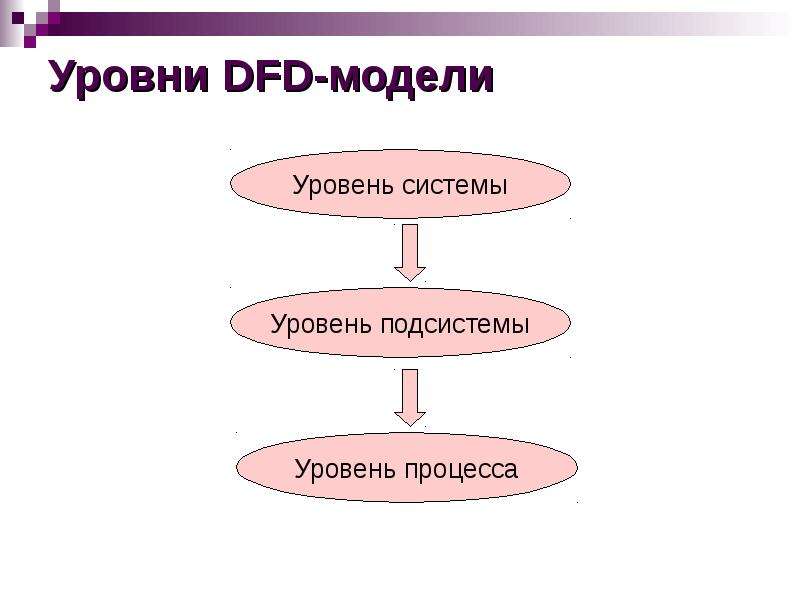

Что такое DFD-модель DFD – Data Flow Diagrams – диаграммы потоков данных Модель системы определяется как иерархия диаграмм потоков данных, описывающих асинхронный процесс преобразования информации от ее входа в систему до выдачи пользователю.

Слайд 4

Описание слайда:

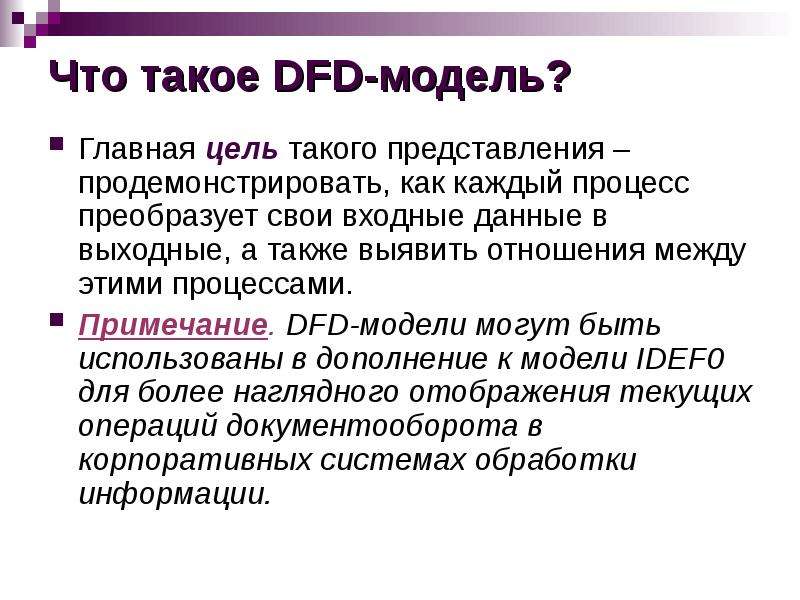

Что такое DFD-модель? Главная цель такого представления – продемонстрировать, как каждый процесс преобразует свои входные данные в выходные, а также выявить отношения между этими процессами. Примечание. DFD-модели могут быть использованы в дополнение к модели IDEF0 для более наглядного отображения текущих операций документооборота в корпоративных системах обработки информации.

Слайд 5

Описание слайда:

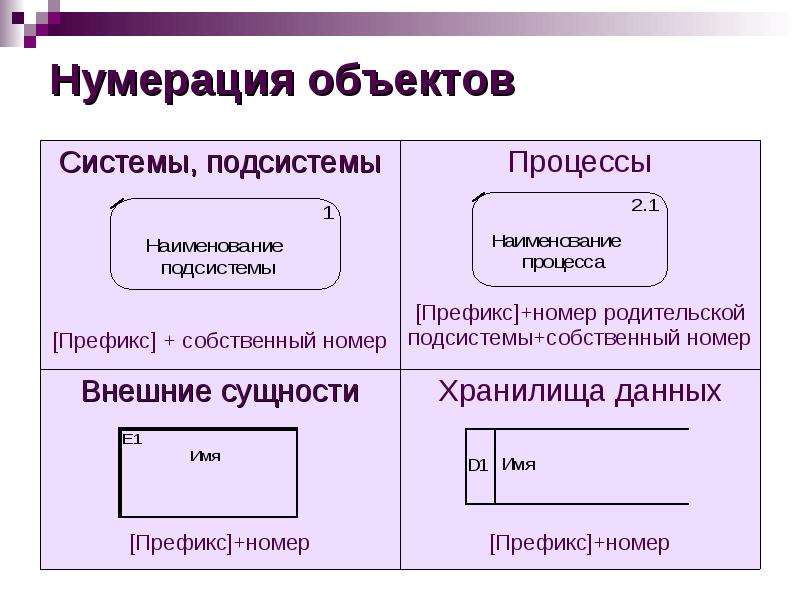

Основные компоненты диаграмм потоков данных Основными компонентами диаграмм потоков данных являются: внешние сущности системы и подсистемы процессы накопители данных потоки данных.

Слайд 6

Описание слайда:

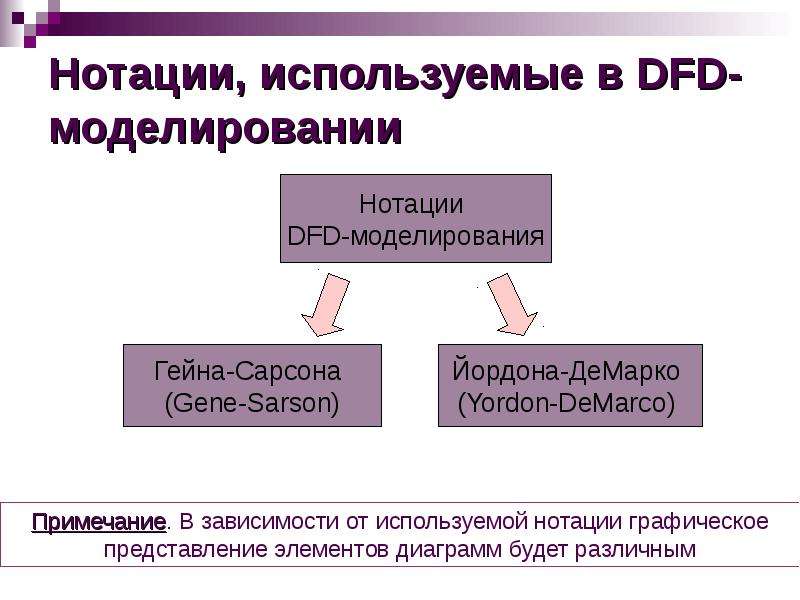

Нотации, используемые в DFD-моделировании

Слайд 7

Описание слайда:

Внешняя сущность Представляет собой материальный объект или физическое лицо, являющееся источником или приемником информации (например, заказчики, клиенты, поставщики, склад, персонал, банк). Внешняя сущность находится за пределами границ анализируемой системы. Одна и та же внешняя сущность может быть использована многократно на одной или нескольких диаграммах.

Слайд 8

Описание слайда:

Система и подсистема При построении модели сложной системы она может быть представлена в самом общем виде на так называемой контекстной диаграмме в виде одной системы, либо в виде ряда подсистем. Наименование системы/подсистемы представляется в виде словосочетания с отглагольным существительным (рассмотрение повестки дня, решение задачи, получение денег и т.п.).

Слайд 9

Описание слайда:

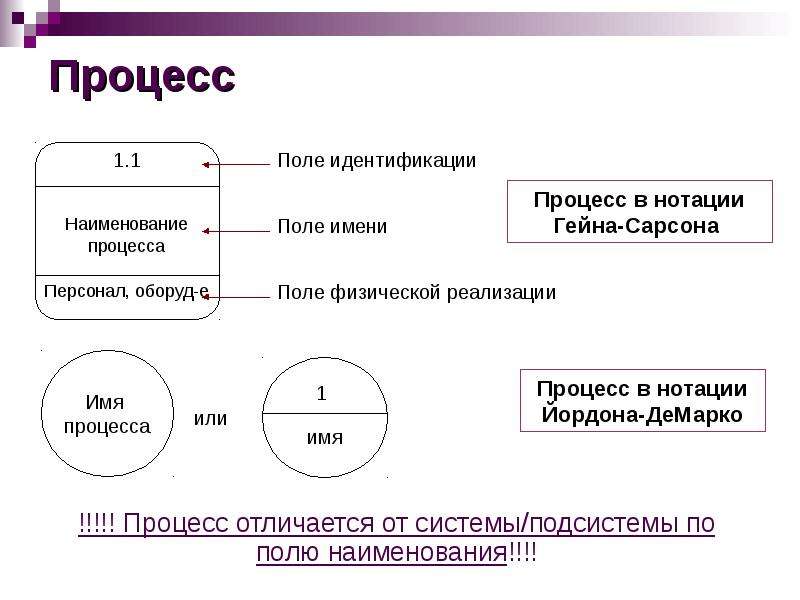

Процесс Представляет собой преобразование входных потоков в выходные в соответствии с определенным алгоритмом. Примеры: обработка входных документов и выпуск отчетности определенным подразделением, процессы физически реализованного устройства. Процесс именуется в виде словосочетания с активным глаголом в неопределенной форме, за которым следует существительное в винительном падеже.

Слайд 10

Описание слайда:

Процесс

Слайд 11

Описание слайда:

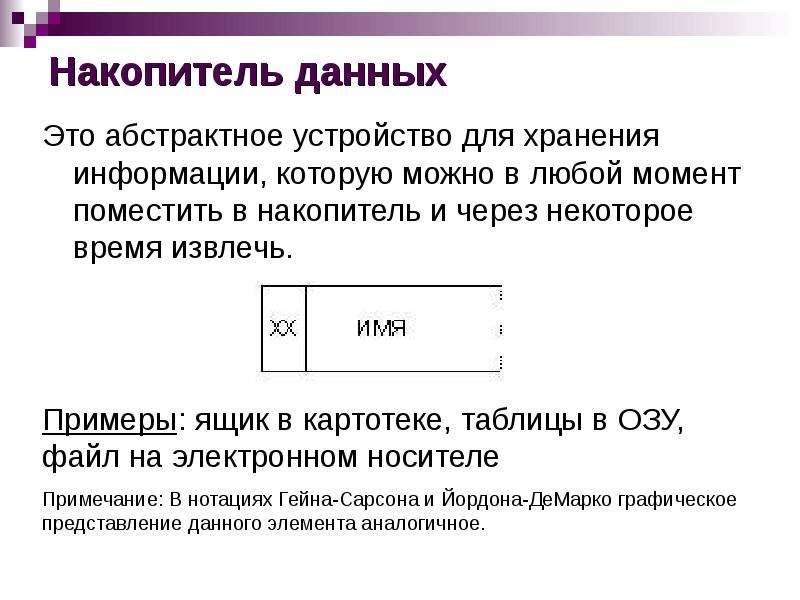

Накопитель данных Это абстрактное устройство для хранения информации, которую можно в любой момент поместить в накопитель и через некоторое время извлечь.

Слайд 12

Описание слайда:

Поток данных Определяет информацию, передаваемую через некоторые соединения от источника к приемнику. Реальный поток данных может быть информацией, передаваемой по кабелю между двумя устройствами, пересылаемыми по почте письмами и т.п.
