Слайд 1

Описание слайда:

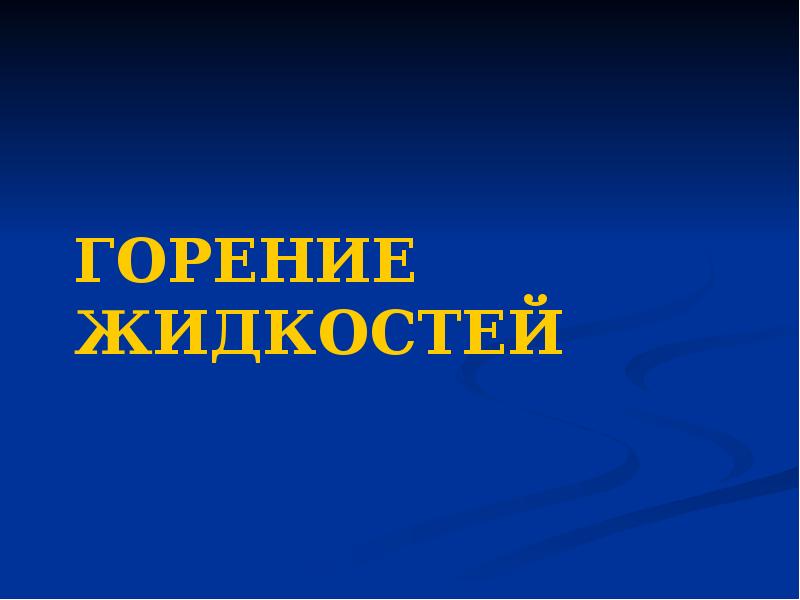

ГОРЕНИЕ ЖИДКОСТЕЙ

Слайд 2

Описание слайда:

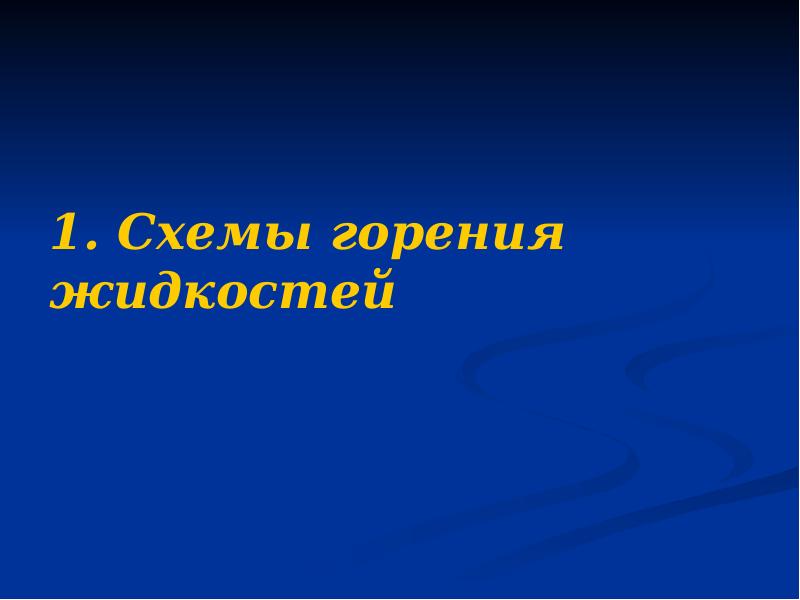

1. Схемы горения жидкостей

Слайд 3

Описание слайда:

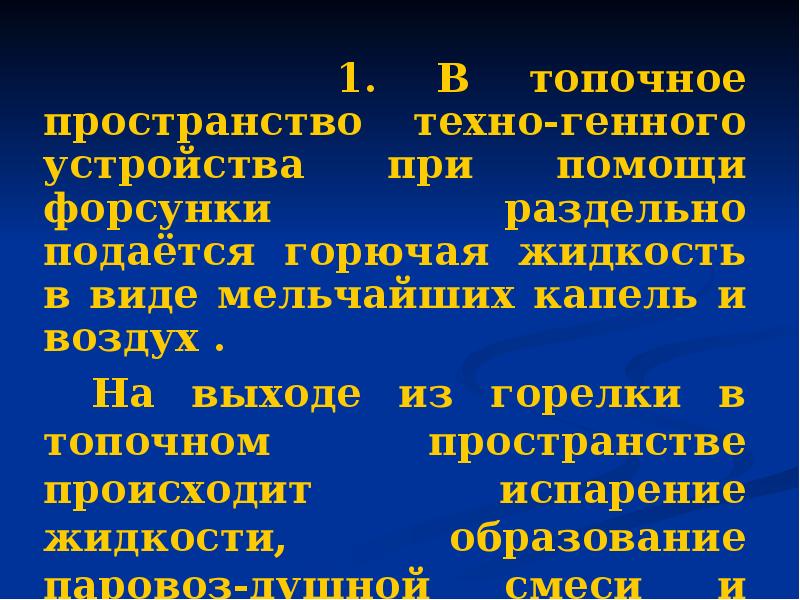

1. В топочное пространство техно-генного устройства при помощи форсунки раздельно подаётся горючая жидкость в виде мельчайших капель и воздух . 1. В топочное пространство техно-генного устройства при помощи форсунки раздельно подаётся горючая жидкость в виде мельчайших капель и воздух . На выходе из горелки в топочном пространстве происходит испарение жидкости, образование паровоз-душной смеси и горение в объёме диффузионного факела.

Слайд 4

Описание слайда:

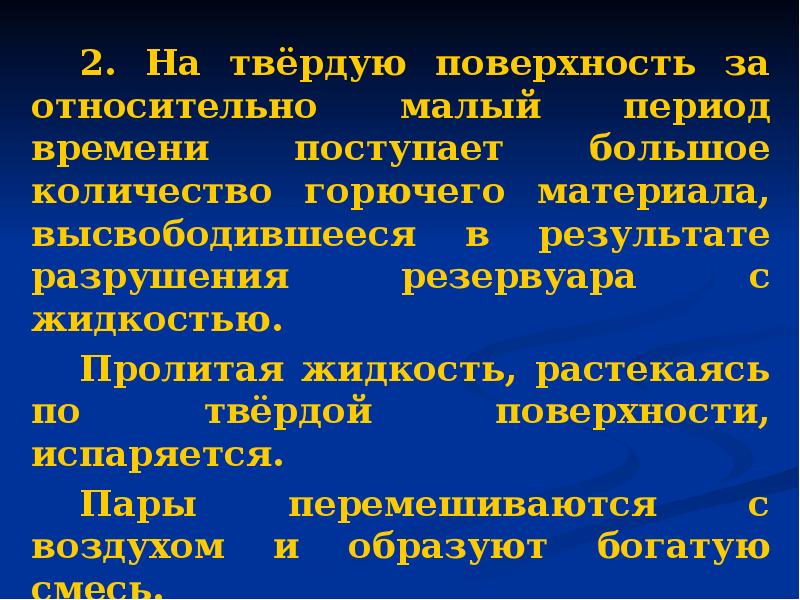

2. На твёрдую поверхность за относительно малый период времени поступает большое количество горючего материала, высвободившееся в результате разрушения резервуара с жидкостью. 2. На твёрдую поверхность за относительно малый период времени поступает большое количество горючего материала, высвободившееся в результате разрушения резервуара с жидкостью. Пролитая жидкость, растекаясь по твёрдой поверхности, испаряется. Пары перемешиваются с воздухом и образуют богатую смесь. Смесь воспламеняется от случайного источника зажигания.

Слайд 5

Описание слайда:

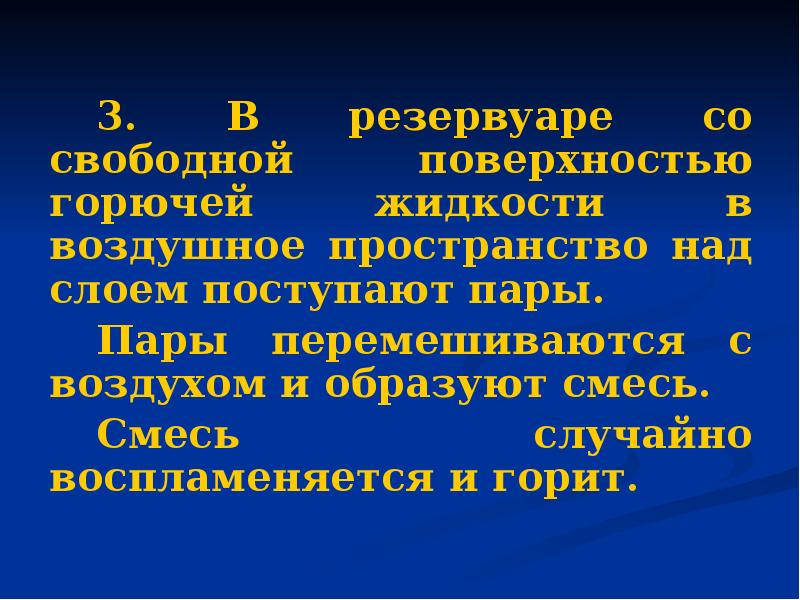

3. В резервуаре со свободной поверхностью горючей жидкости в воздушное пространство над слоем поступают пары. 3. В резервуаре со свободной поверхностью горючей жидкости в воздушное пространство над слоем поступают пары. Пары перемешиваются с воздухом и образуют смесь. Смесь случайно воспламеняется и горит.

Слайд 6

Описание слайда:

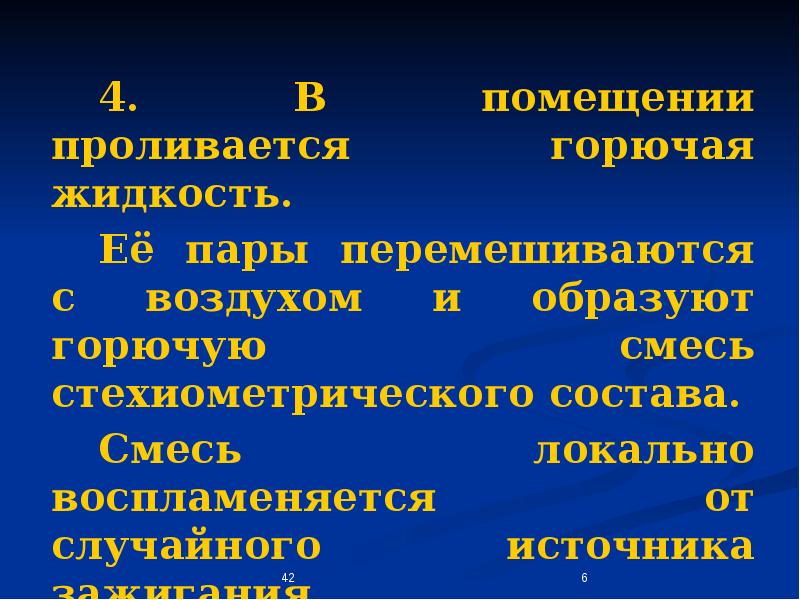

4. В помещении проливается горючая жидкость. 4. В помещении проливается горючая жидкость. Её пары перемешиваются с воздухом и образуют горючую смесь стехиометрического состава. Смесь локально воспламеняется от случайного источника зажигания. Распространение пламени по всему объёму носит кинетический характер.

Слайд 7

Описание слайда:

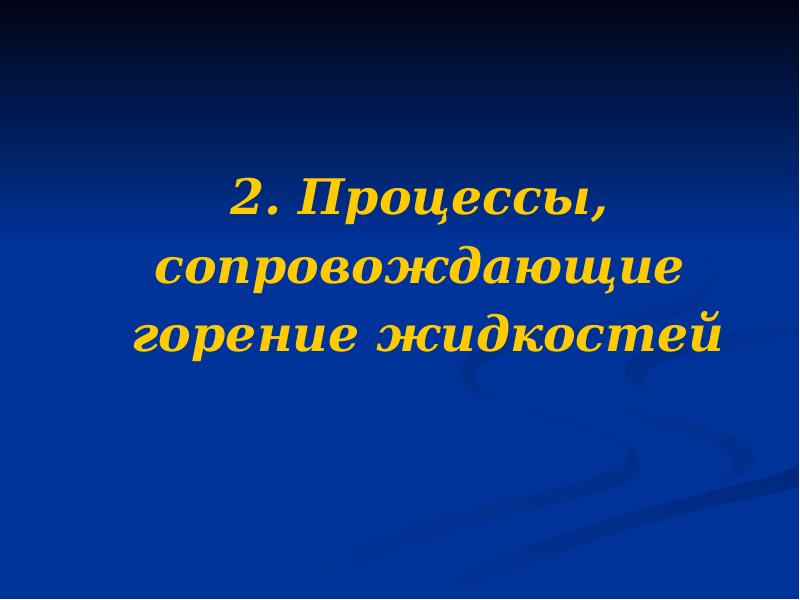

2. Процессы, 2. Процессы, сопровождающие горение жидкостей

Слайд 8

Описание слайда:

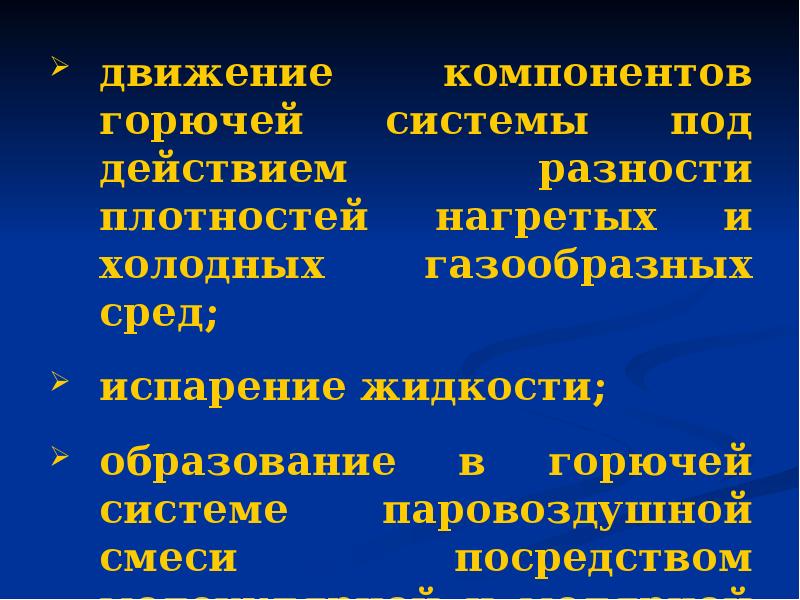

движение компонентов горючей системы под действием разности плотностей нагретых и холодных газообразных сред; движение компонентов горючей системы под действием разности плотностей нагретых и холодных газообразных сред; испарение жидкости; образование в горючей системе паровоздушной смеси посредством молекулярной и молярной (турбулентной) диффузии;

Слайд 9

Описание слайда:

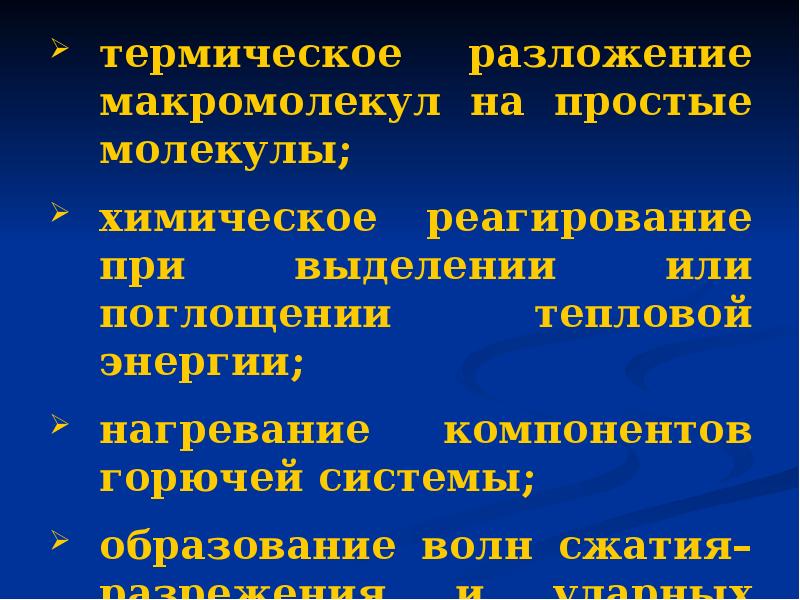

термическое разложение макромолекул на простые молекулы; термическое разложение макромолекул на простые молекулы; химическое реагирование при выделении или поглощении тепловой энергии; нагревание компонентов горючей системы; образование волн сжатия–разрежения и ударных волн.

Слайд 10

Описание слайда:

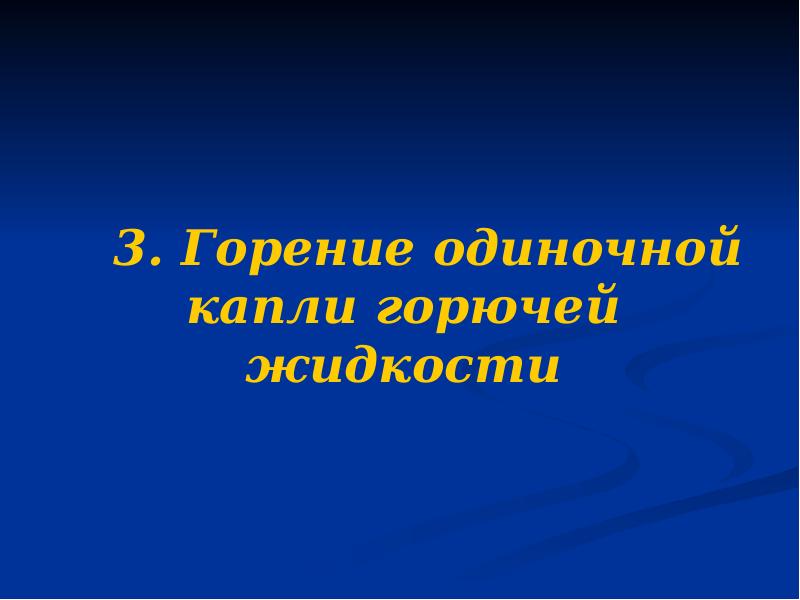

3. Горение одиночной капли горючей жидкости 3. Горение одиночной капли горючей жидкости

Слайд 11

Описание слайда:

Схема горения капли горючей жидкости Схема горения капли горючей жидкости 1 2 3 4 1 - Одиночная капля горючей жидкости радиусом R; 2 - пары горючего; 3 - фронт горения; 4 - область диффузии окислителя и продуктов горения

Слайд 12

Описание слайда:

где q - плотность потока тепловой энергии, поступающей на поверхность капли, Дж/(с·м2); F - площадь поверхности капли, м2; V - объём капли, м3; - время, с; L - скрытая теплота парообразования, Дж.

Слайд 13

Описание слайда:

где - начальный радиус капли, м.

Слайд 14

Описание слайда:

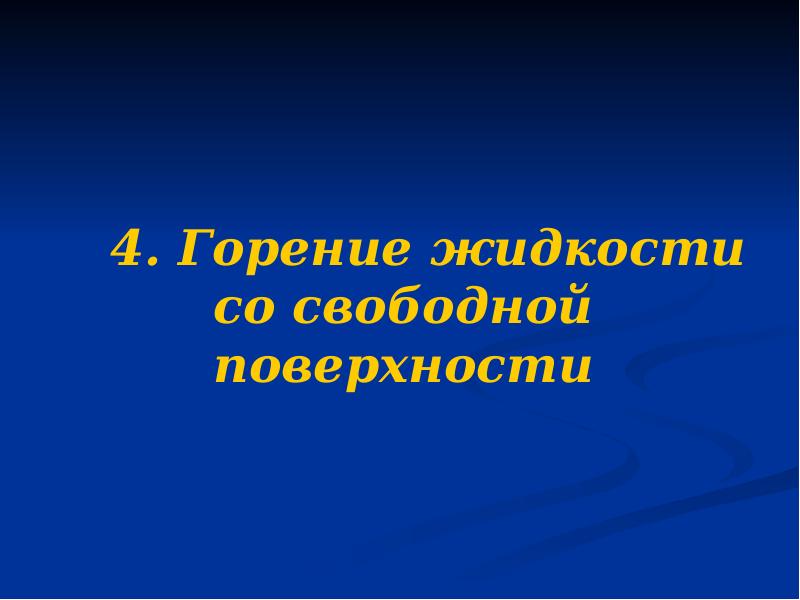

4. Горение жидкости со свободной поверхности 4. Горение жидкости со свободной поверхности

Слайд 15

Описание слайда:

Стадии процесса горения жидкости: Стадии процесса горения жидкости: под действием потока энергии из зоны горения жидкость нагревается и испаряется; в восходящий поток паров горючего вещества из окружающего прост-ранства посредством диффузии поступает воздух, он перемешива-ется с парами жидкости и образует паровоздушную смесь;

Слайд 16

Описание слайда:

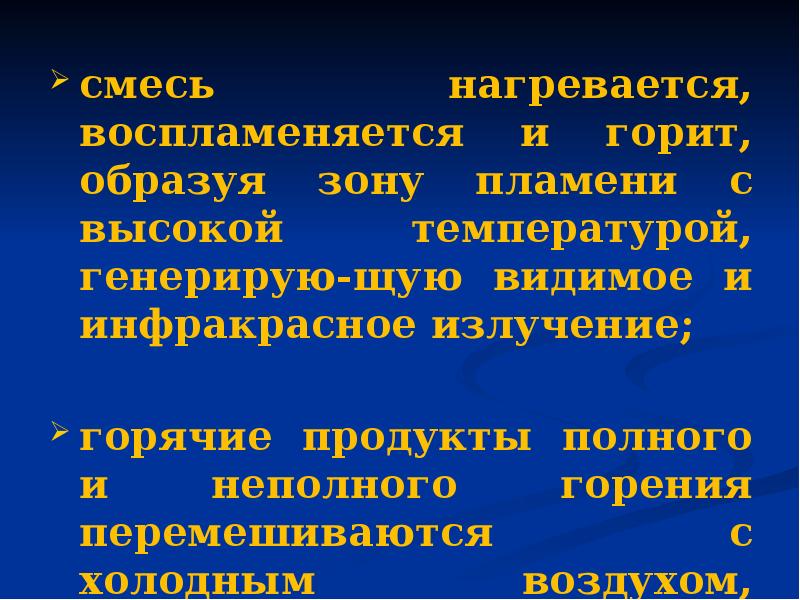

смесь нагревается, воспламеняется и горит, образуя зону пламени с высокой температурой, генерирую-щую видимое и инфракрасное излучение; смесь нагревается, воспламеняется и горит, образуя зону пламени с высокой температурой, генерирую-щую видимое и инфракрасное излучение; горячие продукты полного и неполного горения перемешиваются с холодным воздухом, охлаждаются и образуют дым.

Слайд 17

Описание слайда:

где рН - парциальное давление насыщенных паров, Па; - время, с; L - скрытая теплота парообразования, Дж; R - универсальная газовая постоянная, Дж/(моль·К); Т - температура жидкости, К.

Слайд 18

Описание слайда:

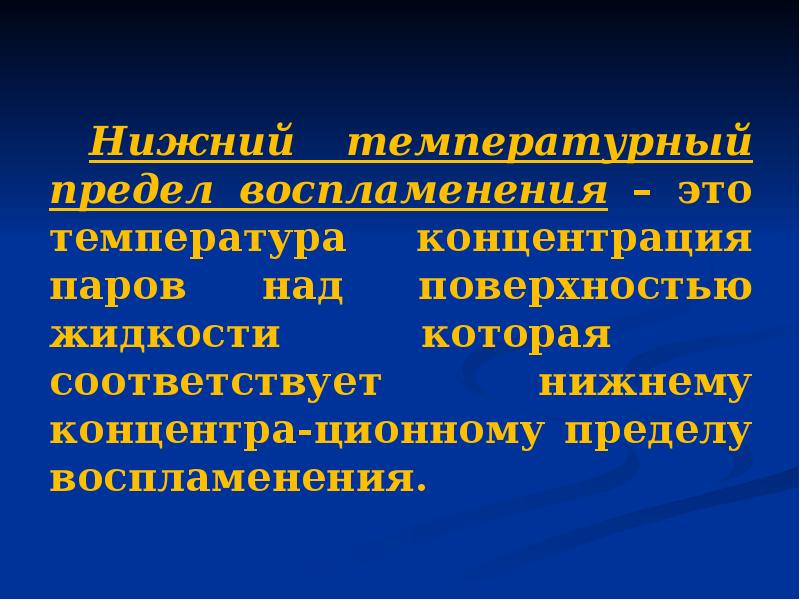

Нижний температурный предел воспламенения – это температура концентрация паров над поверхностью жидкости которая соответствует нижнему концентра-ционному пределу воспламенения. Нижний температурный предел воспламенения – это температура концентрация паров над поверхностью жидкости которая соответствует нижнему концентра-ционному пределу воспламенения.

Слайд 19

Описание слайда:

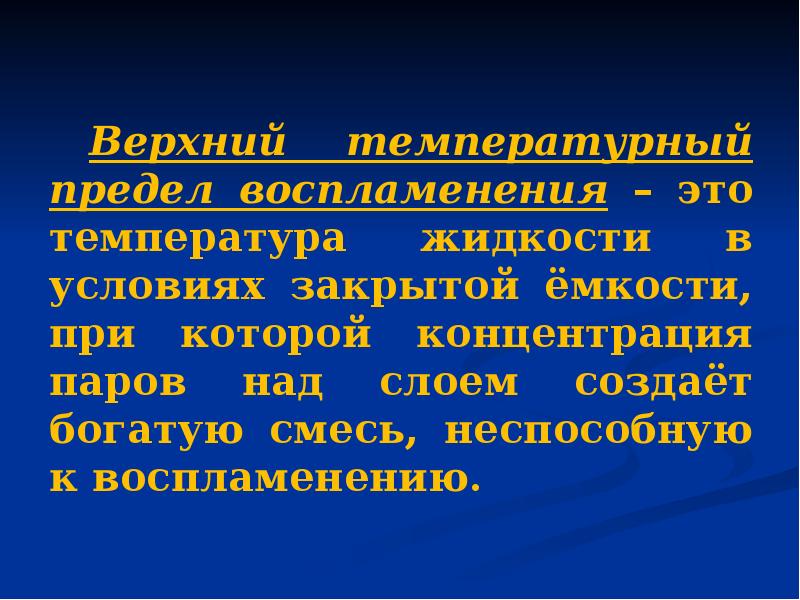

Верхний температурный предел воспламенения – это температура жидкости в условиях закрытой ёмкости, при которой концентрация паров над слоем создаёт богатую смесь, неспособную к воспламенению. Верхний температурный предел воспламенения – это температура жидкости в условиях закрытой ёмкости, при которой концентрация паров над слоем создаёт богатую смесь, неспособную к воспламенению.

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Массовая скорость горения: Массовая скорость горения: где q - поток энергии из зоны горения на поверхность слоя жидкости, Дж/(с·м2); с - удельная теплоёмкость жидкости, Дж/(кг·К); Ткип. - температура кипения жидкости, К; То - начальная температура жидкости, К.
