Слайд 1

Описание слайда:

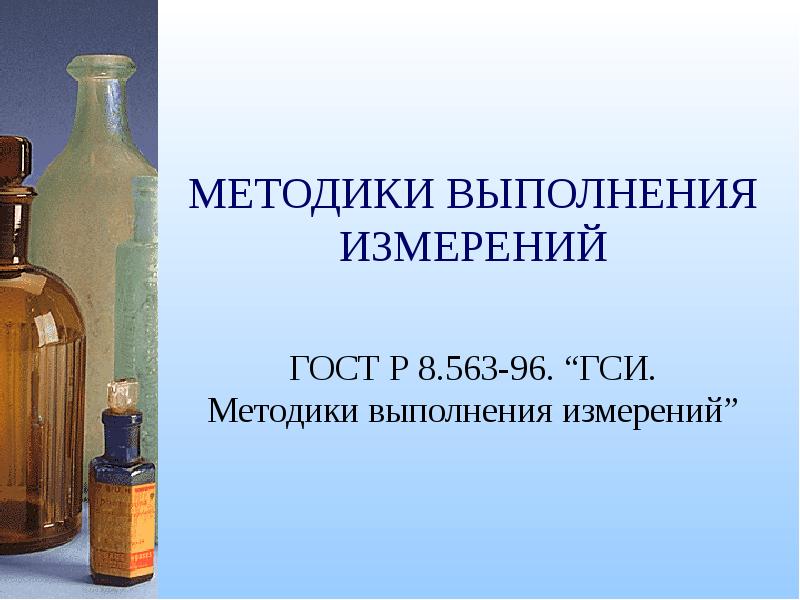

МЕТОДИКИ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ ГОСТ Р 8.563-96. “ГСИ. Методики выполнения измерений”

Слайд 2

Описание слайда:

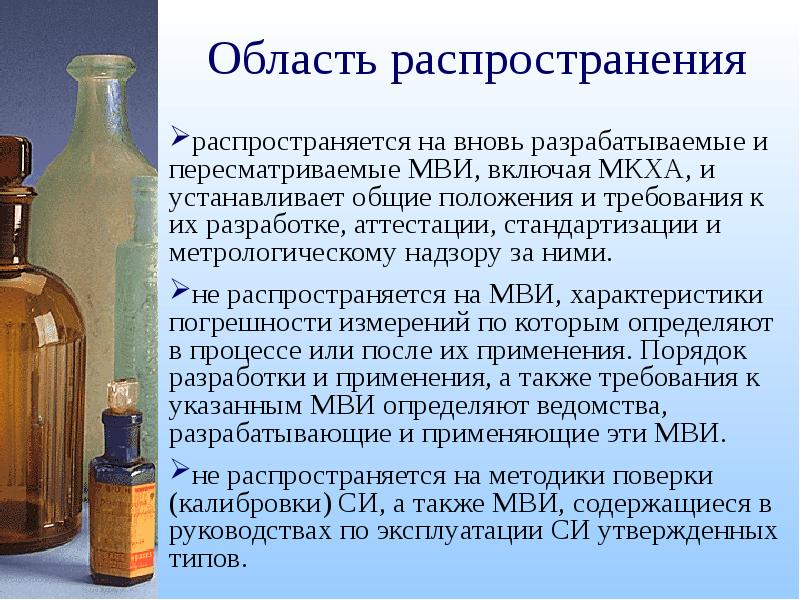

распространяется на вновь разрабатываемые и пересматриваемые МВИ, включая МКХА, и устанавливает общие положения и требования к их разработке, аттестации, стандартизации и метрологическому надзору за ними. не распространяется на МВИ, характеристики погрешности измерений по которым определяют в процессе или после их применения. Порядок разработки и применения, а также требования к указанным МВИ определяют ведомства, разрабатывающие и применяющие эти МВИ. не распространяется на методики поверки (калибровки) СИ, а также МВИ, содержащиеся в руководствах по эксплуатации СИ утвержденных типов.

Слайд 3

Описание слайда:

МВИ – совокупность операций и правил, выполнение которых обеспечивает получение результатов измерений с установленной погрешностью (неопределенностью). Аттестация МВИ – процедура установления и подтверждения соответствия МВИ предъявляемым к ней метрологическим требованиям. Метрологическая экспертиза МВИ – анализ и оценка выбора методов и средств измерений, операций и правил проведения измерений и обработки их результатов с целью установления соответствия МВИ предъявляемым метрологическим требованиям.

Слайд 4

Описание слайда:

МВИ разрабатывают и применяют с целью обеспечения выполнения измерений с погрешностью, не превышающей нормы погрешности или приписанной характеристики погрешности (неопределенности). Примечание – Приписанная характеристика погрешности измерений – установленная характеристика погрешности любого результата совокупности измерений, полученного при соблюдении требований и правил данной методики.

Слайд 5

Описание слайда:

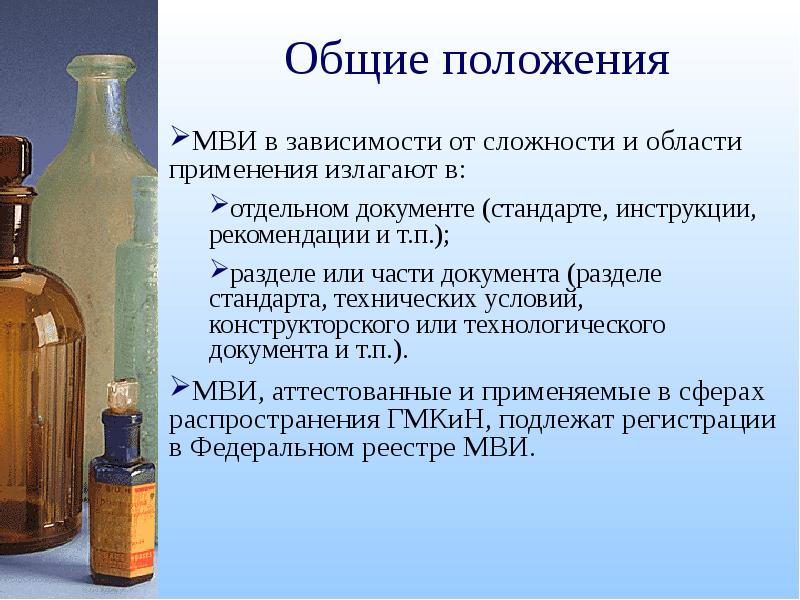

МВИ в зависимости от сложности и области применения излагают в: отдельном документе (стандарте, инструкции, рекомендации и т.п.); разделе или части документа (разделе стандарта, технических условий, конструкторского или технологического документа и т.п.). МВИ, аттестованные и применяемые в сферах распространения ГМКиН, подлежат регистрации в Федеральном реестре МВИ.

Слайд 6

Описание слайда:

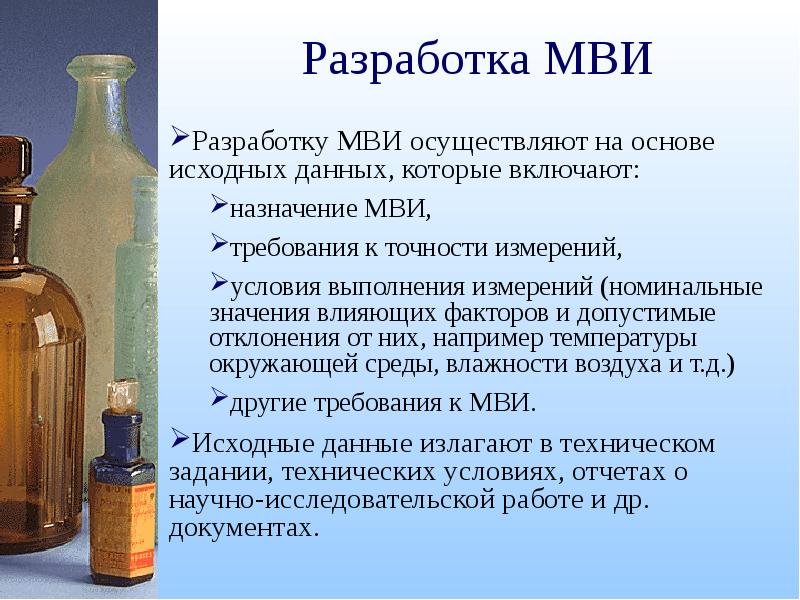

Разработку МВИ осуществляют на основе исходных данных, которые включают: назначение МВИ, требования к точности измерений, условия выполнения измерений (номинальные значения влияющих факторов и допустимые отклонения от них, например температуры окружающей среды, влажности воздуха и т.д.) другие требования к МВИ. Исходные данные излагают в техническом задании, технических условиях, отчетах о научно-исследовательской работе и др. документах.

Слайд 7

Описание слайда:

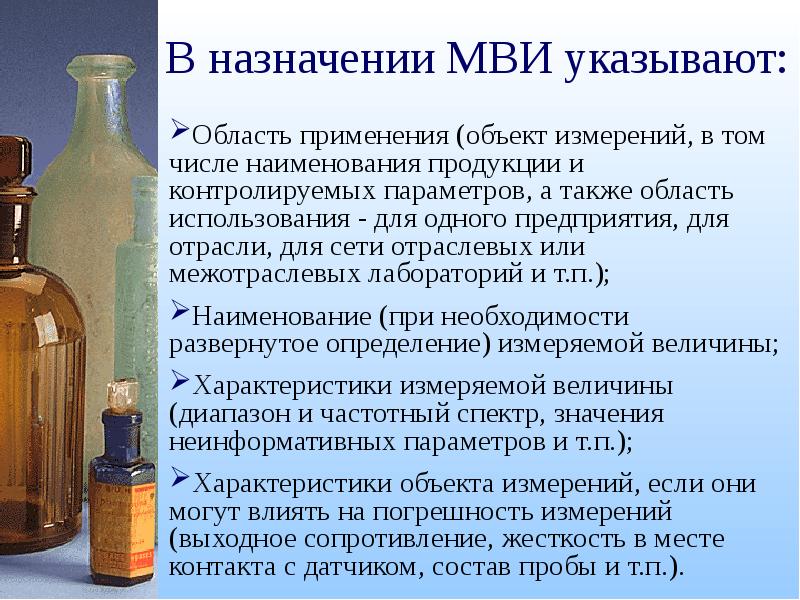

Область применения (объект измерений, в том числе наименования продукции и контролируемых параметров, а также область использования - для одного предприятия, для отрасли, для сети отраслевых или межотраслевых лабораторий и т.п.); Наименование (при необходимости развернутое определение) измеряемой величины; Характеристики измеряемой величины (диапазон и частотный спектр, значения неинформативных параметров и т.п.); Характеристики объекта измерений, если они могут влиять на погрешность измерений (выходное сопротивление, жесткость в месте контакта с датчиком, состав пробы и т.п.).

Слайд 8

Описание слайда:

Требования к погрешности (неопределенности) измерений и (или) характеристикам составляющих погрешности измерений могут быть указаны путем ссылки на документ, в котором эти требования установлены. Требования к погрешности измерений устанавливают с учетом всех ее составляющих (методической, инструментальной, вносимой оператором, возникающей при отборе и приготовлении пробы). Если требования к погрешности измерений в явном виде не определены, то исходные требования должны содержать указания, позволяющие рационально выбрать методы и средства измерений и руководствоваться ими при аттестации МВИ.

Слайд 9

Описание слайда:

Условия измерений задают в виде номинальных значений и (или) границ диапазонов возможных значений влияющих величин. При необходимости указывают предельные скорости изменений или другие характеристики влияющих величин, а также ограничения на продолжительность измерений, число параллельных определений и т.п. данные. Если при установлении исходных требований заранее известно, что измерения будут выполняться посредством измерительных систем, СИ которых находятся в разных местах, то условия измерений указывают для мест расположения всех СИ, входящих в измерительную систему.

Слайд 10

Описание слайда:

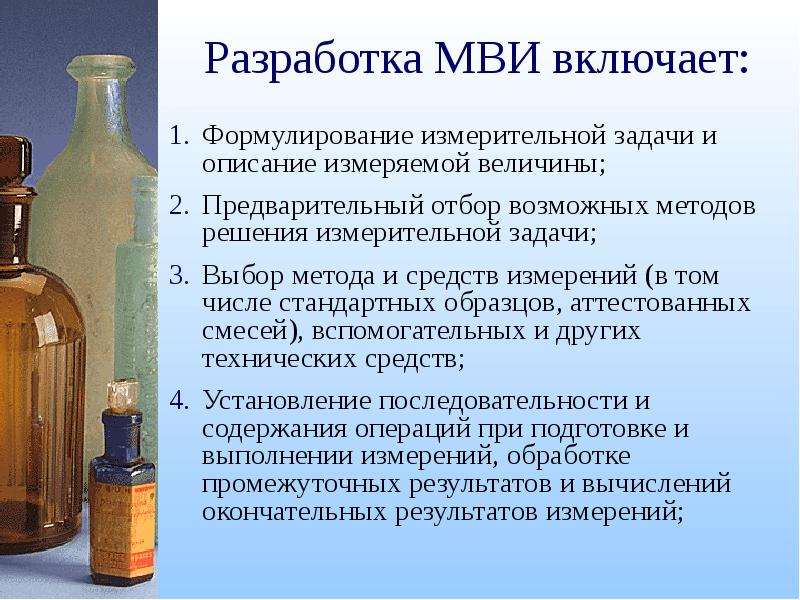

Формулирование измерительной задачи и описание измеряемой величины; Предварительный отбор возможных методов решения измерительной задачи; Выбор метода и средств измерений (в том числе стандартных образцов, аттестованных смесей), вспомогательных и других технических средств; Установление последовательности и содержания операций при подготовке и выполнении измерений, обработке промежуточных результатов и вычислений окончательных результатов измерений;

Слайд 11

Описание слайда:

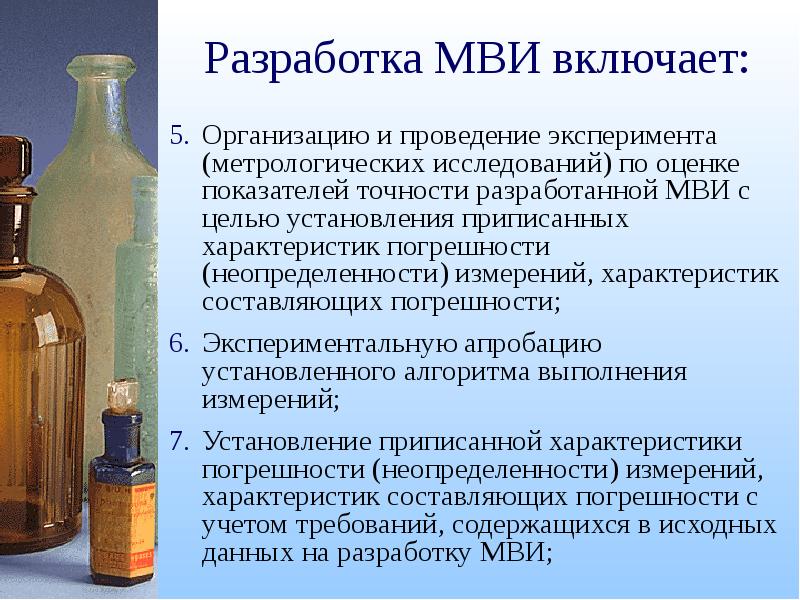

Организацию и проведение эксперимента (метрологических исследований) по оценке показателей точности разработанной МВИ с целью установления приписанных характеристик погрешности (неопределенности) измерений, характеристик составляющих погрешности; Экспериментальную апробацию установленного алгоритма выполнения измерений; Установление приписанной характеристики погрешности (неопределенности) измерений, характеристик составляющих погрешности с учетом требований, содержащихся в исходных данных на разработку МВИ;

Слайд 12

Описание слайда:

Разработку процедур и установление нормативов контроля точности получаемых результатов измерений с учетом требований раздела 6 ГОСТ Р ИСО 5725-6; Разработку проекта документа (раздела, части проекта документа) на МВИ, в том числе проекта стандарта (в соответствии с требованиями раздела 7), если это предусмотрено в техническом задании на разработку МВИ; Метрологическую экспертизу проекта документа на МВИ; Аттестацию МВИ; Утверждение проекта документа на МВИ в установленном порядке.

Слайд 13

Описание слайда:

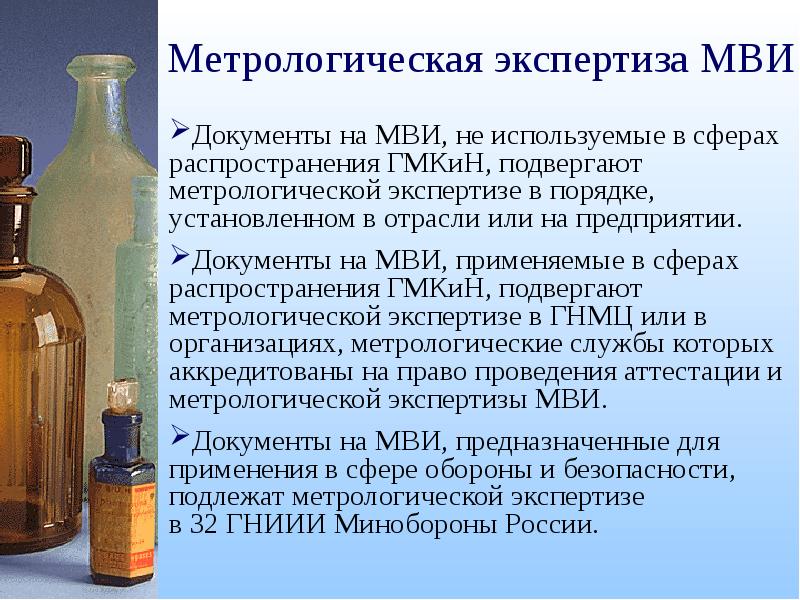

Документы на МВИ, не используемые в сферах распространения ГМКиН, подвергают метрологической экспертизе в порядке, установленном в отрасли или на предприятии. Документы на МВИ, применяемые в сферах распространения ГМКиН, подвергают метрологической экспертизе в ГНМЦ или в организациях, метрологические службы которых аккредитованы на право проведения аттестации и метрологической экспертизы МВИ. Документы на МВИ, предназначенные для применения в сфере обороны и безопасности, подлежат метрологической экспертизе в 32 ГНИИИ Минобороны России.

Слайд 14

Описание слайда:

Метрологическую экспертизу документов на МВИ не проводят, если аттестация МВИ выполнена одним из государственных научных метрологических центров или 32 ГНИИИ Минобороны России. При проведении метрологической экспертизы документов на МВИ используют: РМГ 63-2003. Рекомендации по межгосударственной стандартизации. ГСИ. Обеспечение эффективности измерений при управлении технологическими процессами. Метрологическая экспертиза технической документации Р 50.2.008-2001. Рекомендации по метрологии. ГСИ. Методики количественного химического анализа. Содержание и порядок проведения метрологической экспертизы

Слайд 15

Описание слайда:

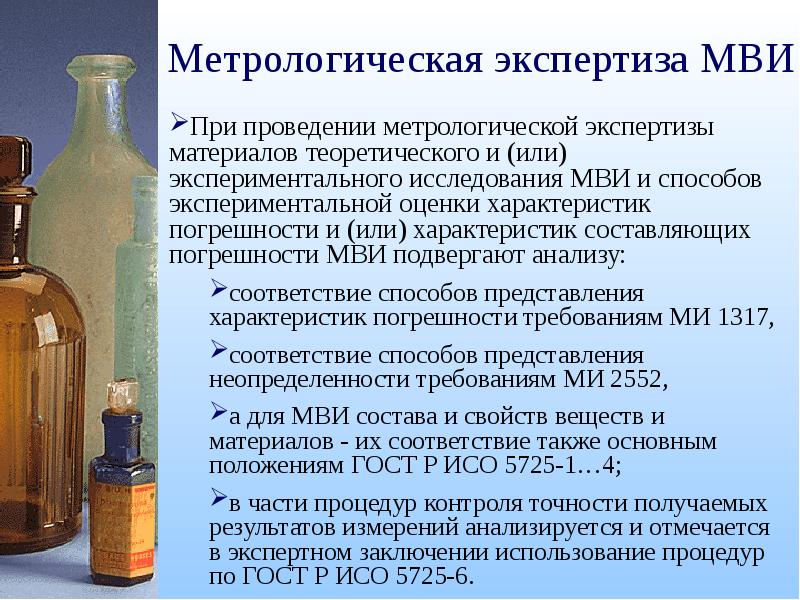

При проведении метрологической экспертизы материалов теоретического и (или) экспериментального исследования МВИ и способов экспериментальной оценки характеристик погрешности и (или) характеристик составляющих погрешности МВИ подвергают анализу: соответствие способов представления характеристик погрешности требованиям МИ 1317, соответствие способов представления неопределенности требованиям МИ 2552, а для МВИ состава и свойств веществ и материалов - их соответствие также основным положениям ГОСТ Р ИСО 5725-1…4; в части процедур контроля точности получаемых результатов измерений анализируется и отмечается в экспертном заключении использование процедур по ГОСТ Р ИСО 5725-6.

Слайд 16

Описание слайда:

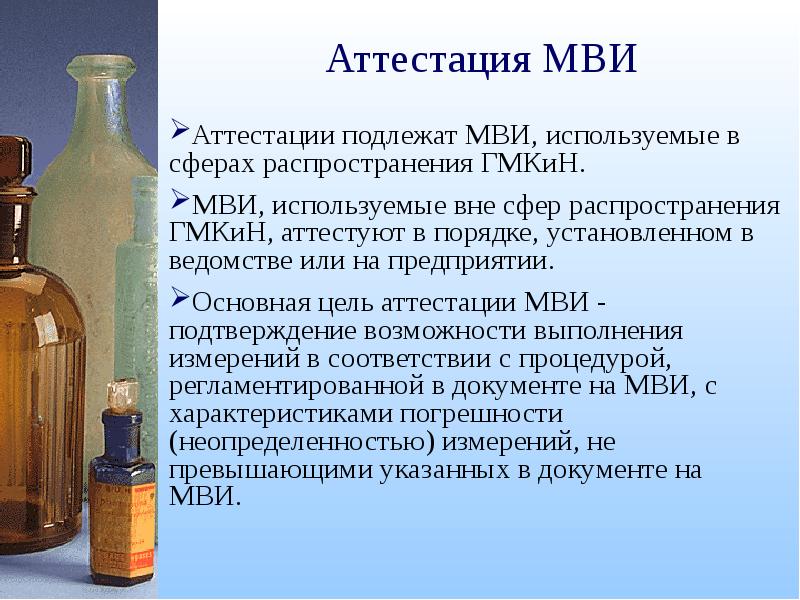

Аттестации подлежат МВИ, используемые в сферах распространения ГМКиН. МВИ, используемые вне сфер распространения ГМКиН, аттестуют в порядке, установленном в ведомстве или на предприятии. Основная цель аттестации МВИ - подтверждение возможности выполнения измерений в соответствии с процедурой, регламентированной в документе на МВИ, с характеристиками погрешности (неопределенностью) измерений, не превышающими указанных в документе на МВИ.

Слайд 17

Описание слайда:

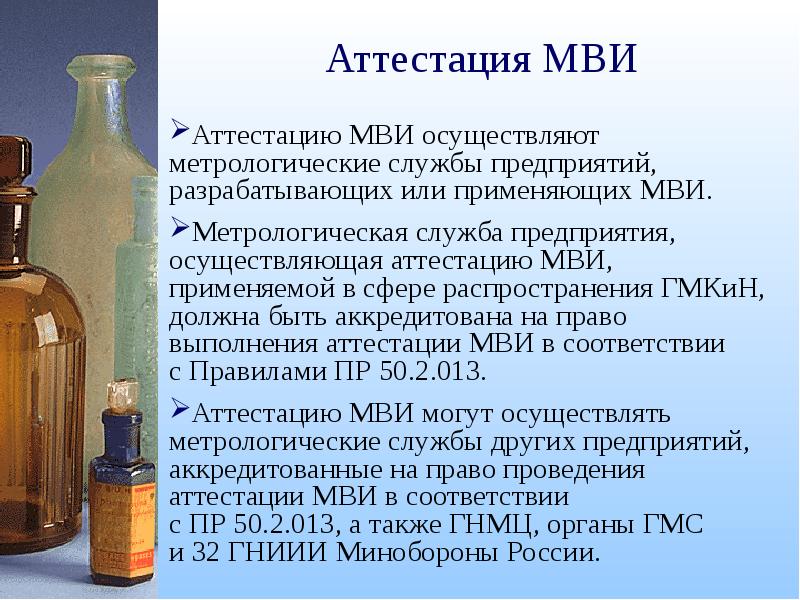

Аттестацию МВИ осуществляют метрологические службы предприятий, разрабатывающих или применяющих МВИ. Метрологическая служба предприятия, осуществляющая аттестацию МВИ, применяемой в сфере распространения ГМКиН, должна быть аккредитована на право выполнения аттестации МВИ в соответствии с Правилами ПР 50.2.013. Аттестацию МВИ могут осуществлять метрологические службы других предприятий, аккредитованные на право проведения аттестации МВИ в соответствии с ПР 50.2.013, а также ГНМЦ, органы ГМС и 32 ГНИИИ Минобороны России.

Слайд 18

Описание слайда:

Аттестацию МВИ осуществляют на основе результатов метрологической экспертизы материалов разработки МВИ, включающих материалы теоретического и (или) экспериментального исследования МВИ, и документа (раздела, части документа), регламентирующего МВИ. На аттестацию МВИ представляют следующие документы: исходные требования на разработку МВИ; документ (проект документа), регламентирующий МВИ; программу и результаты экспериментального или расчетного оценивания характеристик погрешности МВИ.

Слайд 19

Описание слайда:

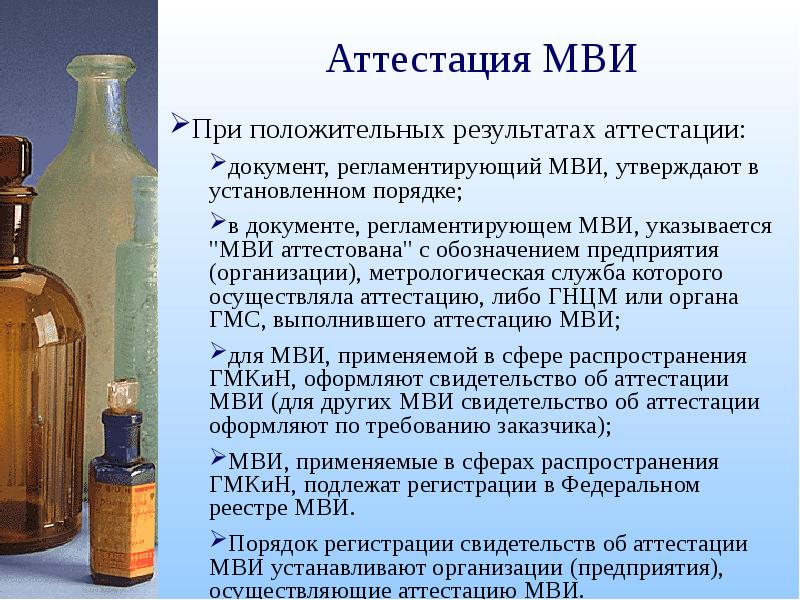

При положительных результатах аттестации: документ, регламентирующий МВИ, утверждают в установленном порядке; в документе, регламентирующем МВИ, указывается "МВИ аттестована" с обозначением предприятия (организации), метрологическая служба которого осуществляла аттестацию, либо ГНЦМ или органа ГМС, выполнившего аттестацию МВИ; для МВИ, применяемой в сфере распространения ГМКиН, оформляют свидетельство об аттестации МВИ (для других МВИ свидетельство об аттестации оформляют по требованию заказчика); МВИ, применяемые в сферах распространения ГМКиН, подлежат регистрации в Федеральном реестре МВИ. Порядок регистрации свидетельств об аттестации МВИ устанавливают организации (предприятия), осуществляющие аттестацию МВИ.

Слайд 20

Описание слайда:

Назначение; Требования к погрешности измерений или приписанные характеристики погрешности измерений; СИ, вспомогательные устройства, материалы, растворы; Метод (методы) измерений; Требования безопасности, охраны окружающей среды; Требования к квалификации операторов; Условия измерений;

Слайд 21

Описание слайда:

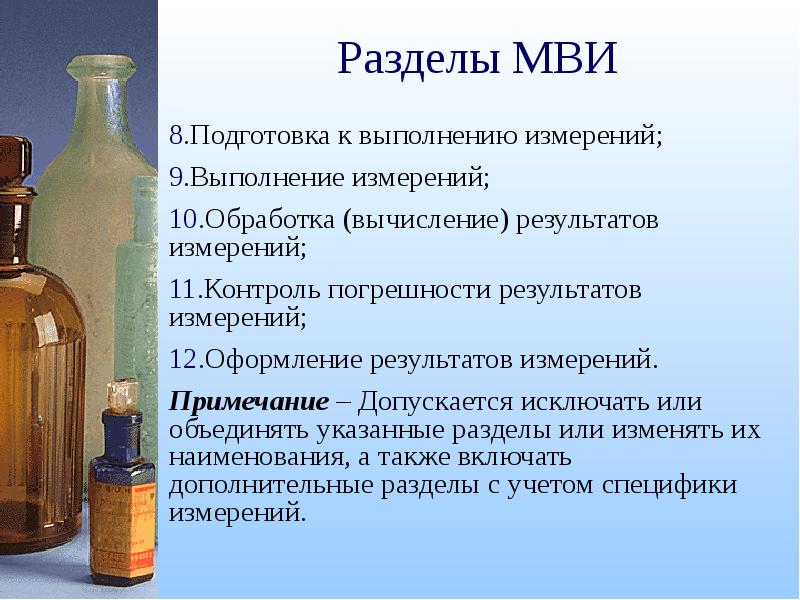

Подготовка к выполнению измерений; Выполнение измерений; Обработка (вычисление) результатов измерений; Контроль погрешности результатов измерений; Оформление результатов измерений. Примечание – Допускается исключать или объединять указанные разделы или изменять их наименования, а также включать дополнительные разделы с учетом специфики измерений.
