Слайд 1

Описание слайда:

ОАО «РЖД» филиал ВСЖД ОДЦО ст.Суховская Учебный элемент: Измерение основных металлических частей стрелочного перевода По предмету: содержание стрелочных переводов Составил: преподаватель Данилов Г.М. ст.Суховская-2007г.

Слайд 2

Описание слайда:

1. Вертикальный износ рамного рельса Контролируется в наиболее изношенном месте по оси его головки

Слайд 3

Описание слайда:

2. Вертикальный износ остряка Контролируется в наиболее изношенном месте по оси его головки в сечении. Где ширина ее составляет 50 мм и более.

Слайд 4

Описание слайда:

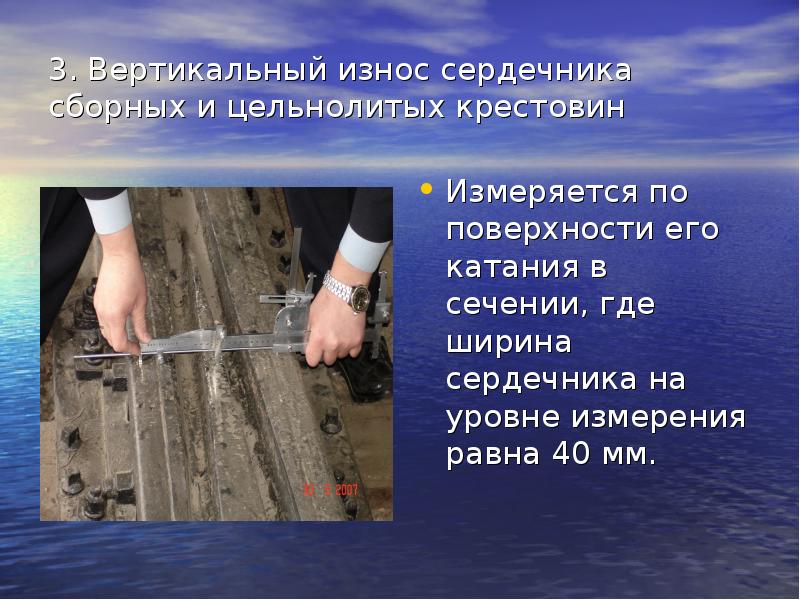

3. Вертикальный износ сердечника сборных и цельнолитых крестовин Измеряется по поверхности его катания в сечении, где ширина сердечника на уровне измерения равна 40 мм.

Слайд 5

Описание слайда:

5. Вертикальный износ усовиков сборных и цельнолитых крестовин измеряется на расстоянии 14 мм от боковой рабочей грани изнашиваемой части усовика в сечении, где ширина сердечника на уровне измерения равна 20 мм.

Слайд 6

Описание слайда:

6. Боковой износ рамных рельсов Контролируется у острия остряков и в наиболее изношенном месте на уровне 13 мм ниже поверхности катания головки. ширина головки рамного рельса равна: Р65- 72 мм (72,6), Р50- 70 мм.

Слайд 7

Описание слайда:

7. Боковой износ остряков. Боковой износ остряка согласно инструкции ЦП 774 контролируется вне пределов боковой строжки, а также в сечении головки остряка равное 20 мм, измеряемое на стрелочных переводах марок Р65 1/11, 1/9 от торца остряка: по прямому- 1282 мм, по боковому- 1821 мм; Р50 по прямому- 1098 мм, по боковому- 1404 мм. Ширина головки: ОР65- 68,0 мм; ОР50- 65,0 мм.
