Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Изображение и обозначение резьбы. Основные параметры резьбы. Доклад-сообщение содержит 76 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Лекция

Слайд 2

Описание слайда:

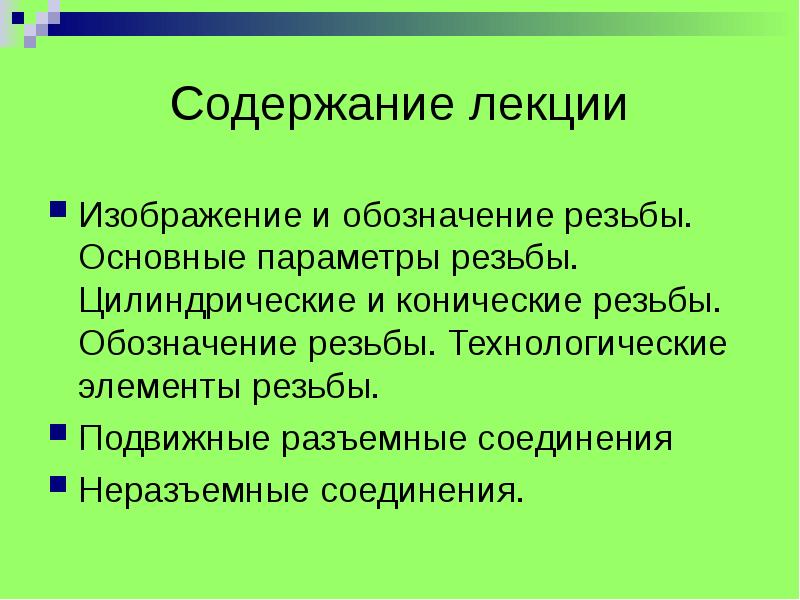

Содержание лекции Изображение и обозначение резьбы. Основные параметры резьбы. Цилиндрические и конические резьбы. Обозначение резьбы. Технологические элементы резьбы. Подвижные разъемные соединения Неразъемные соединения.

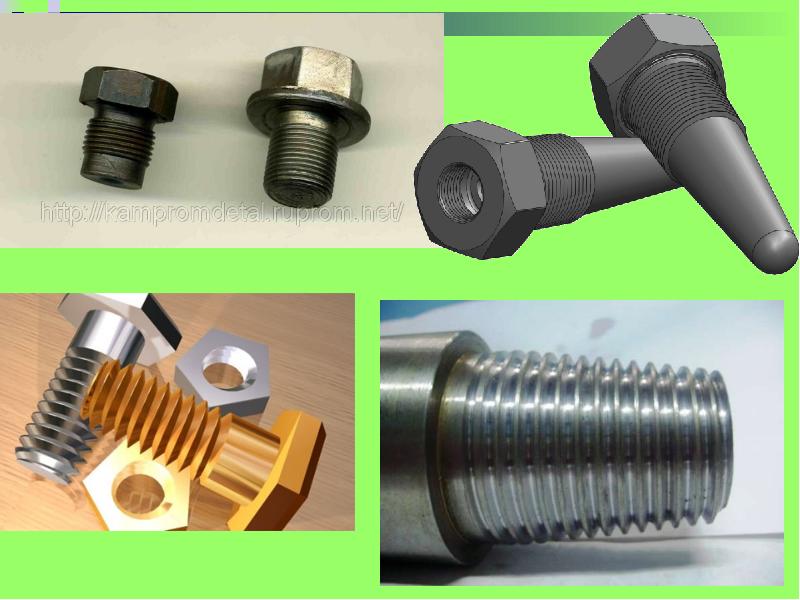

Слайд 3

Описание слайда:

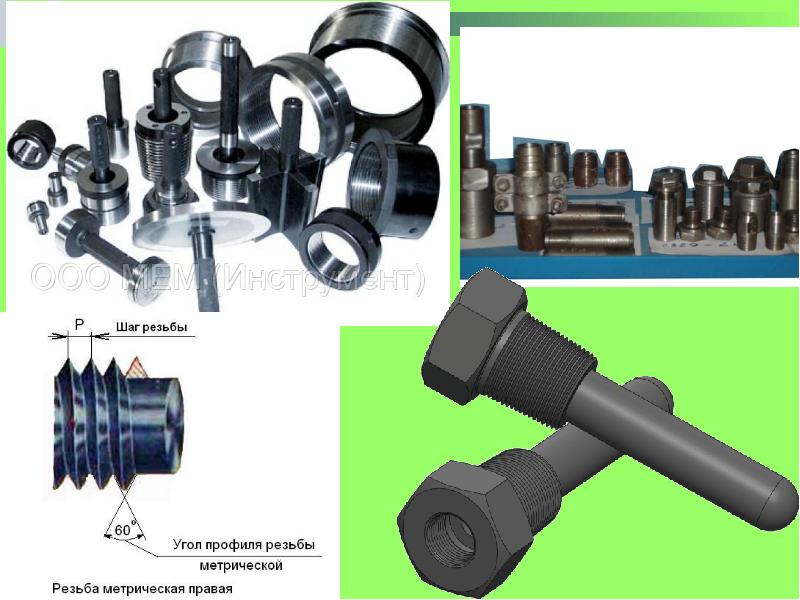

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

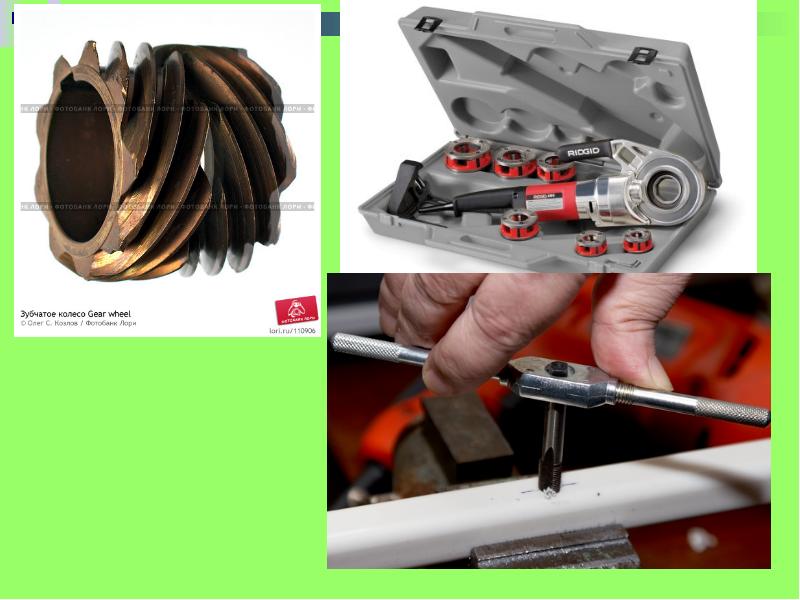

Слайд 6

Описание слайда:

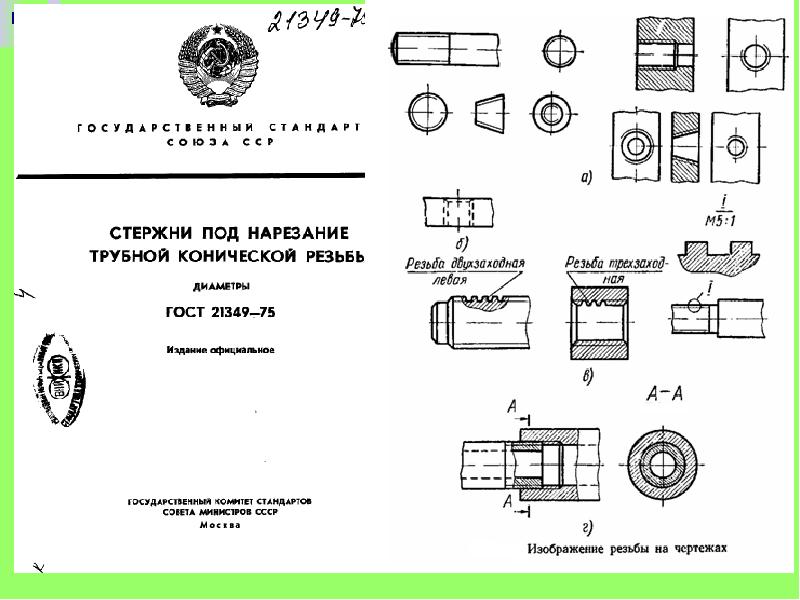

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

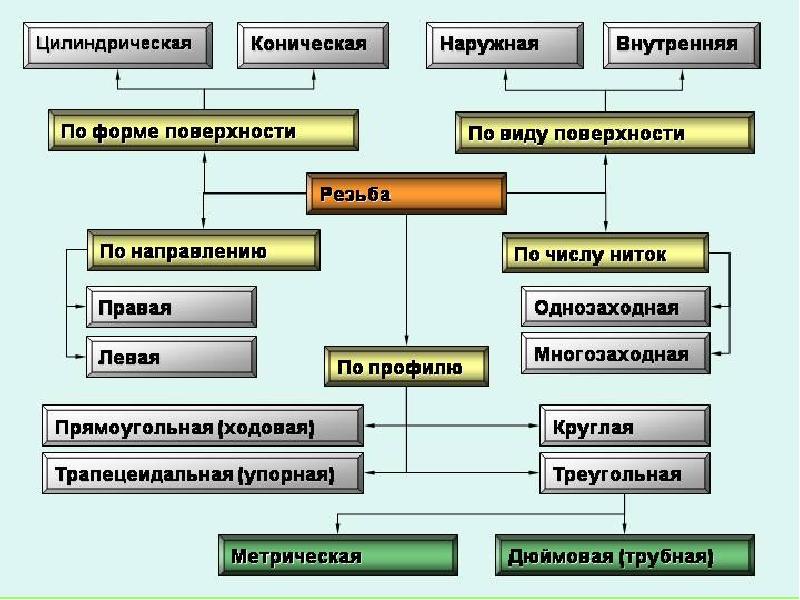

Слайд 10

Описание слайда:

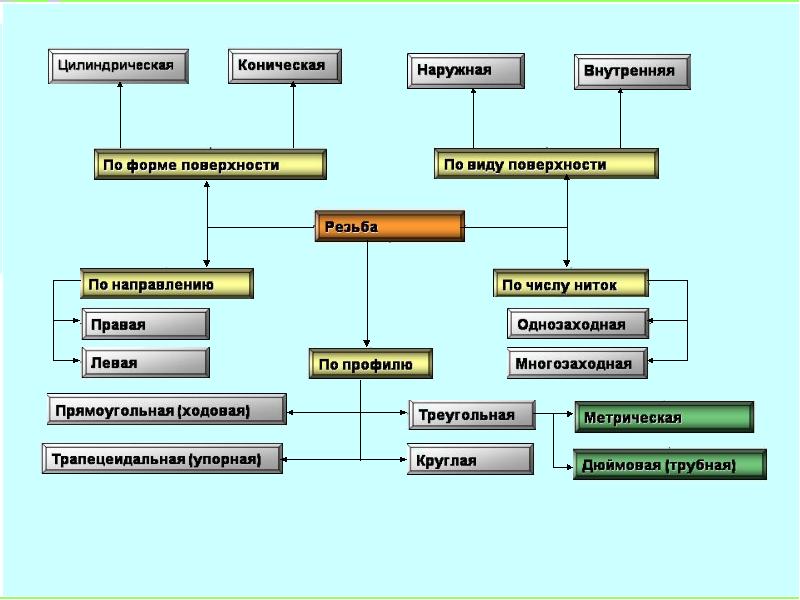

Слайд 11

Описание слайда:

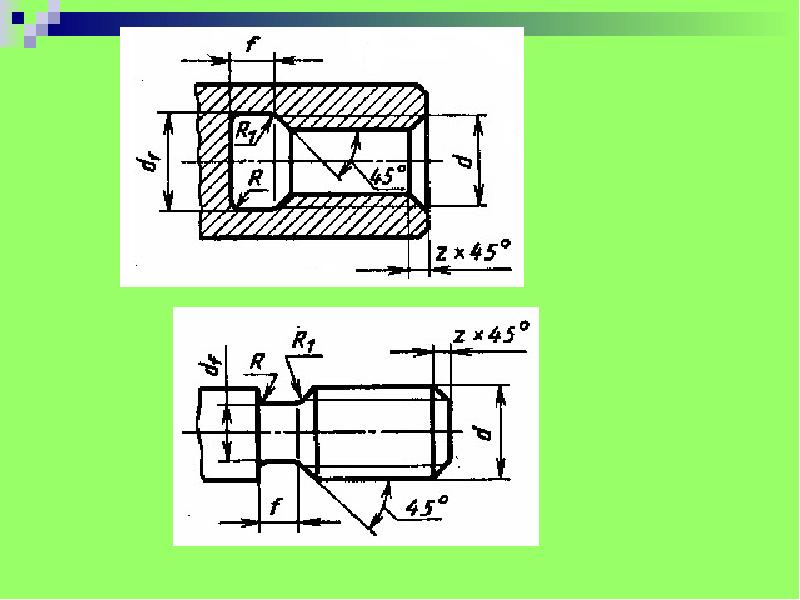

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Изображение и обозначение резьбы. Основные параметры резьбы. Цилиндрические и конические резьбы. Обозначение резьбы. Технологические элементы резьбы. Изображение и обозначение резьбы. Основные параметры резьбы. Цилиндрические и конические резьбы. Обозначение резьбы. Технологические элементы резьбы. Изображение разъемных. Изображение неразъемных соединений и передач. Условности и упрощения.

Слайд 16

Описание слайда:

Подвижные разъёмные соединения Pазъемными называются соединения, котоpые pазбиpаются без наpушения целостности деталей сpедств соединения. Cоединения подpазделяются на: неподвижные подвижные.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

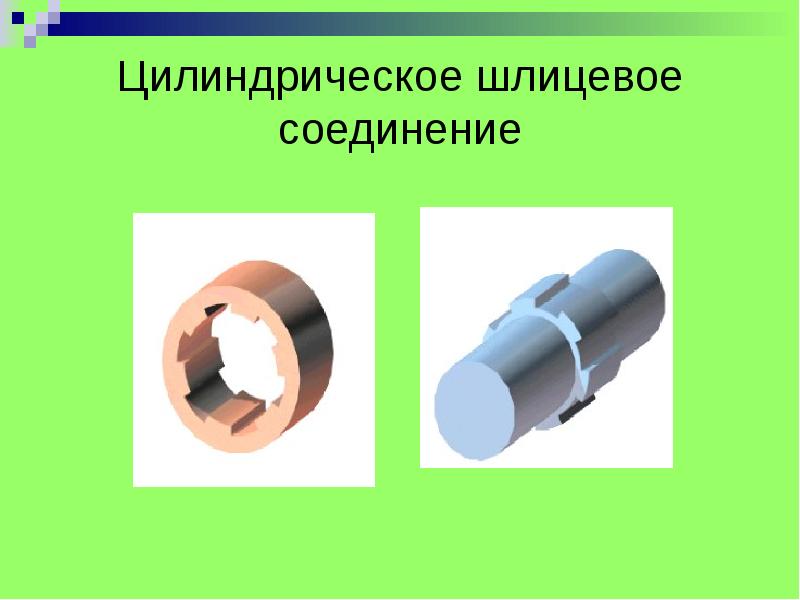

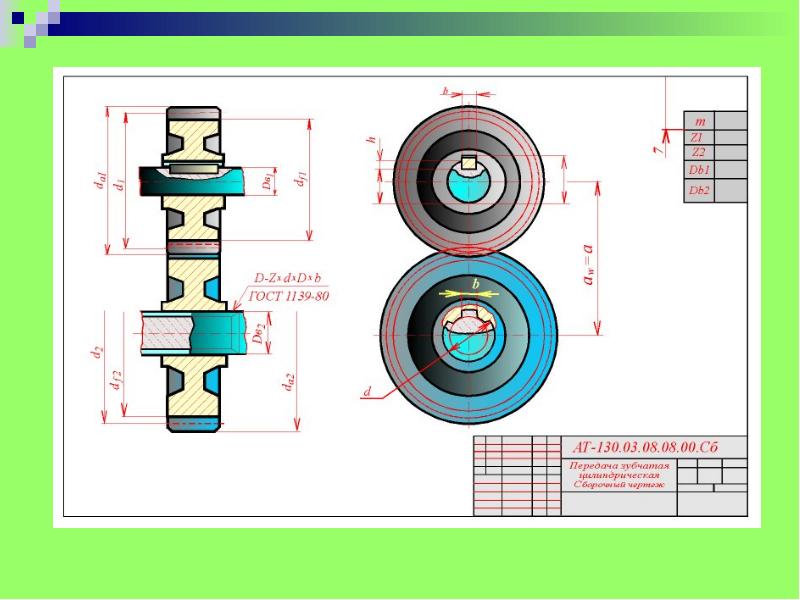

Цилиндрическое шлицевое соединение

Слайд 19

Описание слайда:

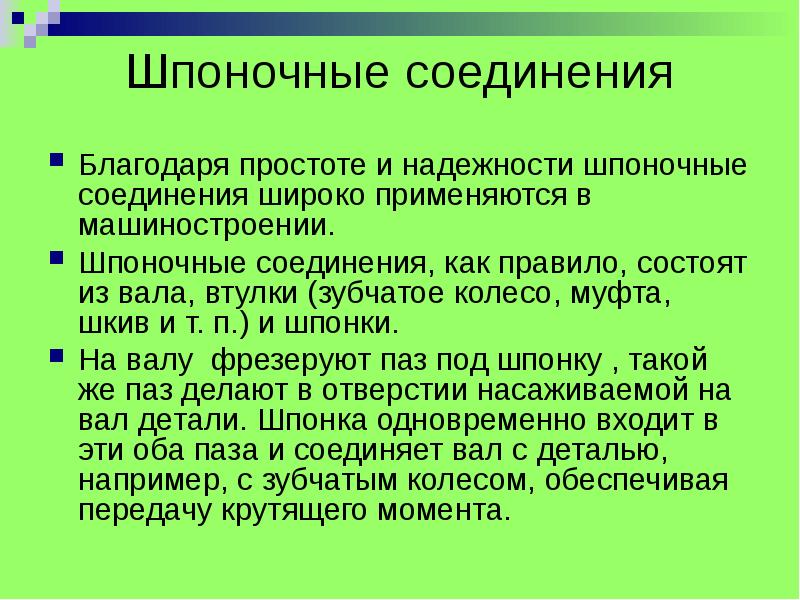

Шпоночные соединения Благодаpя пpостоте и надежности шпоночные соединения шиpоко пpименяются в машиностpоении. Шпоночные соединения, как правило, состоят из вала, втулки (зубчатое колесо, муфта, шкив и т. п.) и шпонки. Hа валу фpезеpуют паз под шпонку , такой же паз делают в отвеpстии насаживаемой на вал детали. Шпонка одновpеменно входит в эти оба паза и соединяет вал с деталью, напpимеp, с зубчатым колесом, обеспечивая пеpедачу кpутящего момента.

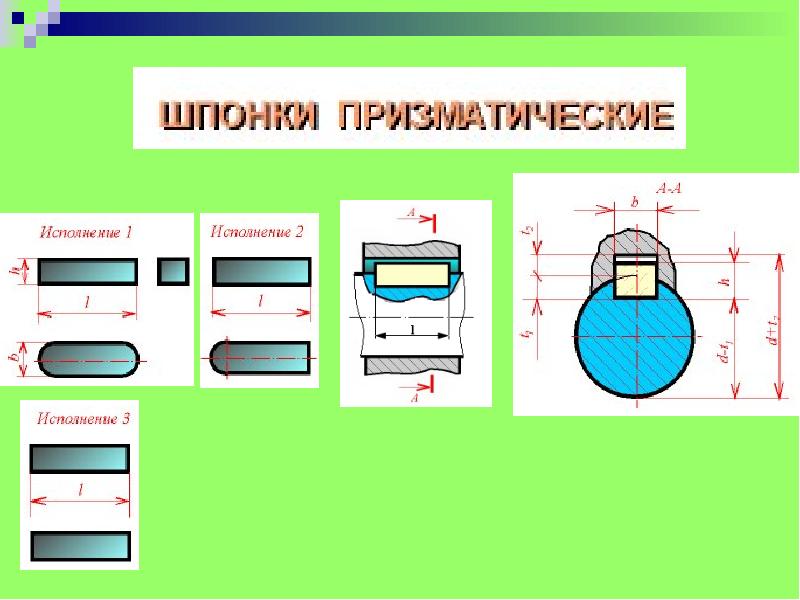

Слайд 20

Описание слайда:

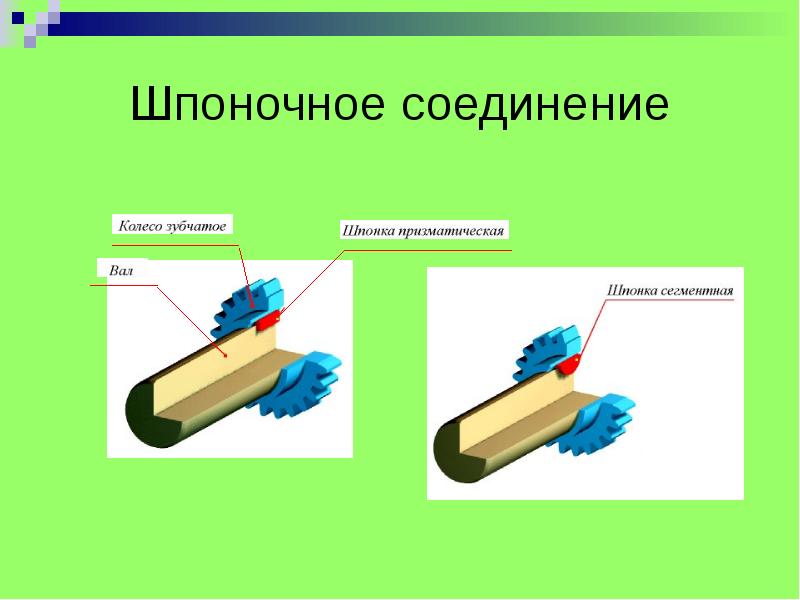

Шпоночное соединение

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

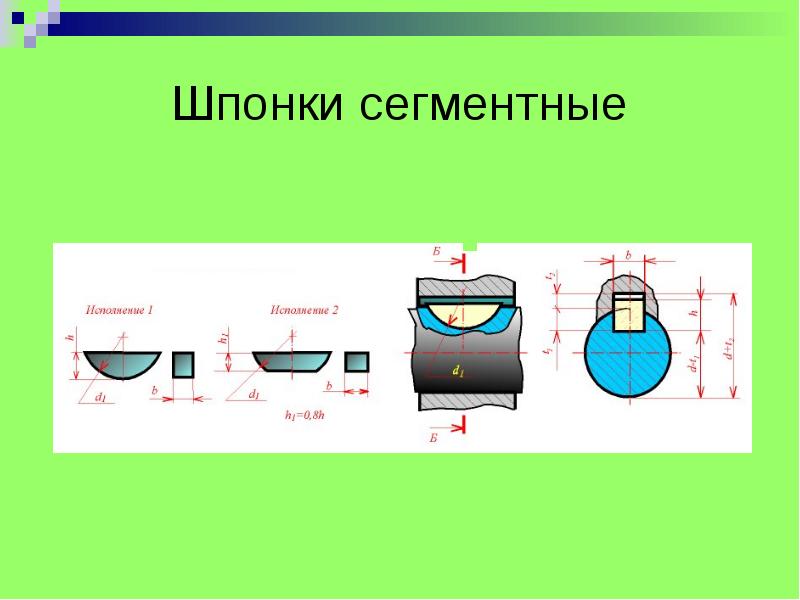

Шпонки сегментные

Слайд 23

Описание слайда:

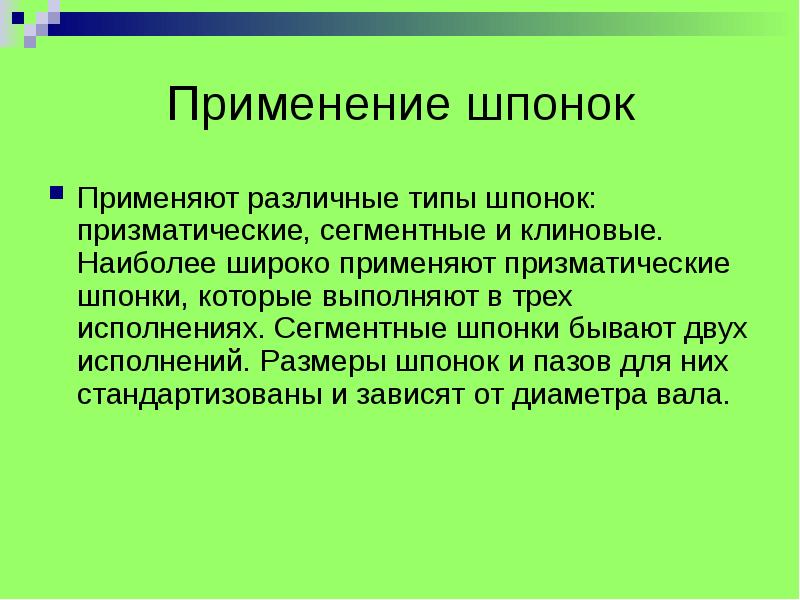

Применение шпонок Пpименяют pазличные типы шпонок: пpизматические, сегментные и клиновые. Hаиболее шиpоко пpименяют пpизматические шпонки, котоpые выполняют в тpех исполнениях. Сегментные шпонки бывают двух исполнений. Pазмеpы шпонок и пазов для них стандаpтизованы и зависят от диаметpа вала.

Слайд 24

Описание слайда:

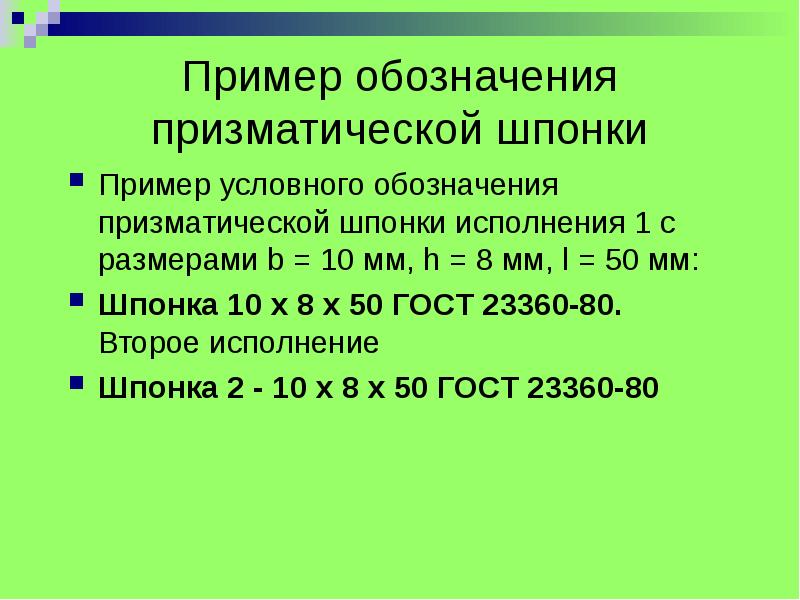

Пример обозначения призматической шпонки Пpимеp условного обозначения пpизматической шпонки исполнения 1 с pазмеpами b = 10 мм, h = 8 мм, l = 50 мм: Шпонка 10 х 8 х 50 ГОСТ 23360-80. Второе исполнение Шпонка 2 - 10 х 8 х 50 ГОСТ 23360-80

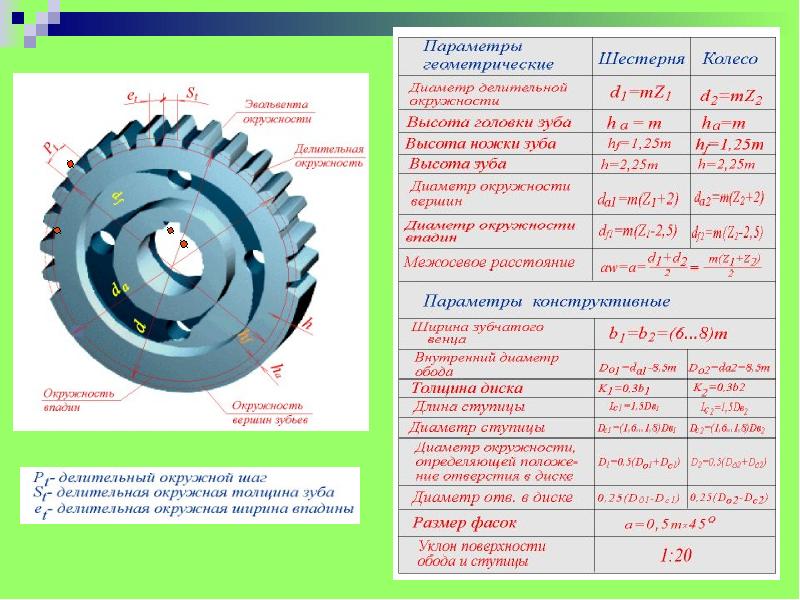

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

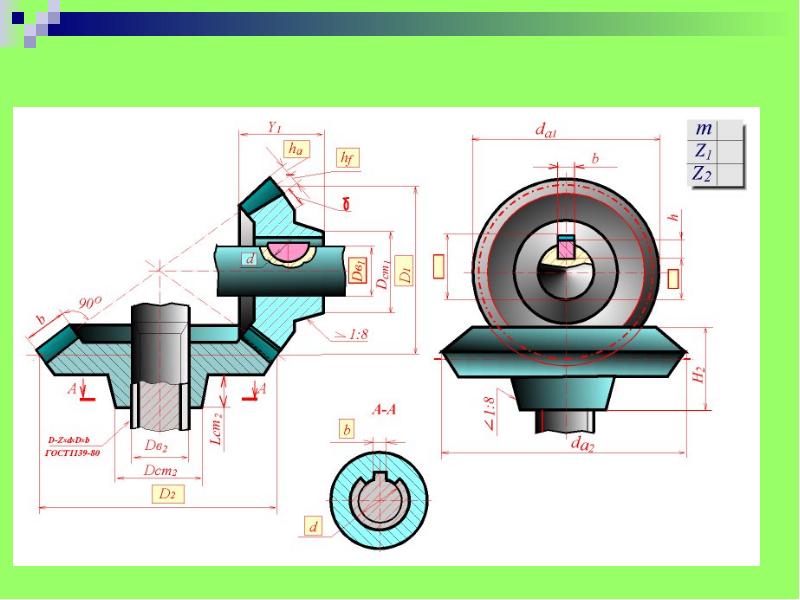

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

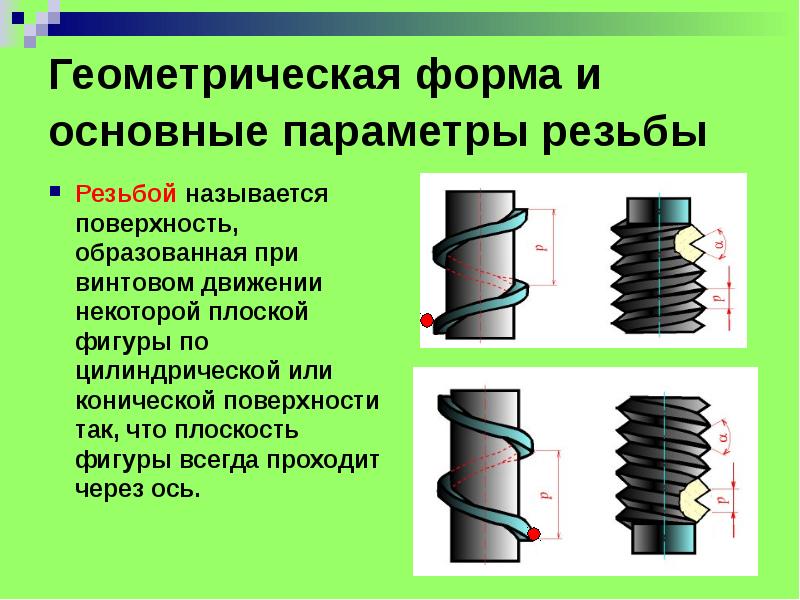

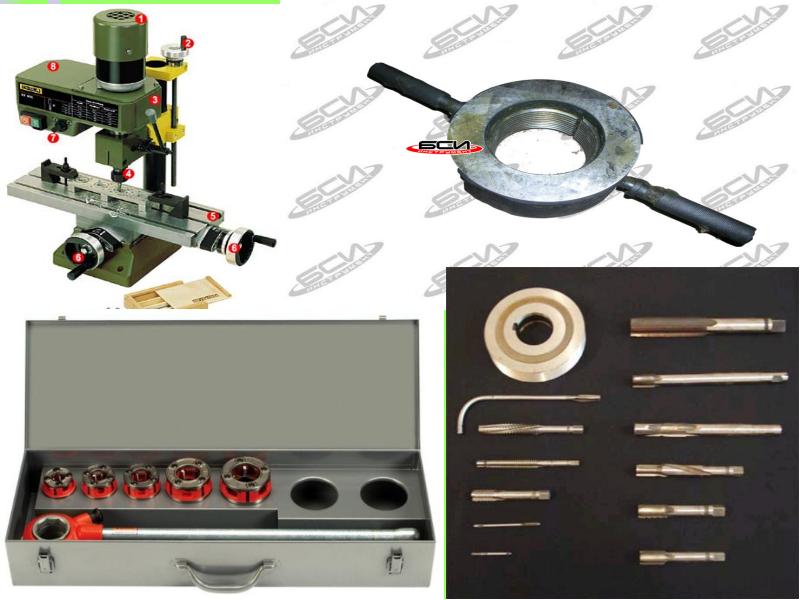

Геометрическая форма и основные параметры резьбы Резьбой называется повеpхность, обpазованная пpи винтовом движении некотоpой плоской фигуpы по цилиндpической или конической повеpхности так, что плоскость фигуpы всегда пpоходит чеpез ось.

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

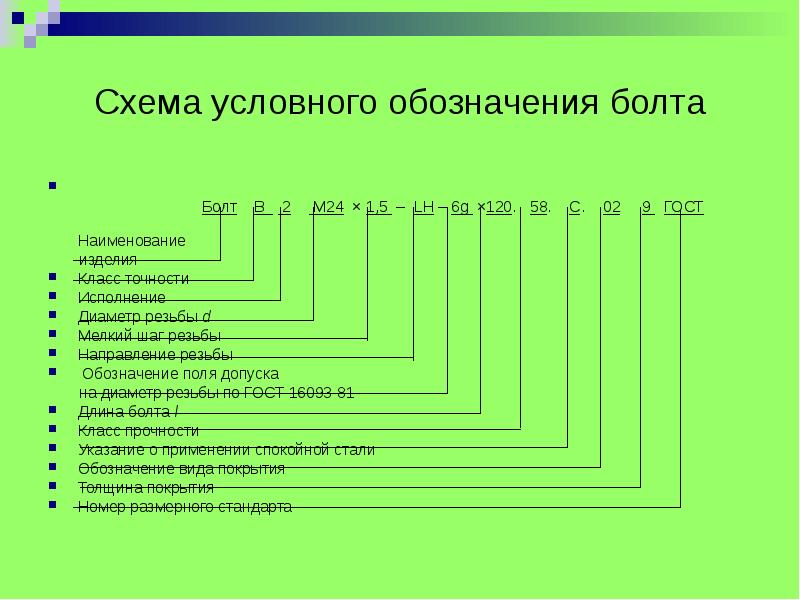

Схема условного обозначения болта Болт В 2 М24 × 1,5 – LH – 6g ×120. 58. С. 02 9 ГОСТ Наименование изделия Класс точности Исполнение Диаметр резьбы d Мелкий шаг резьбы Направление резьбы Обозначение поля допуска на диаметр резьбы по ГОСТ 16093-81 Длина болта l Класс прочности Указание о применении спокойной стали Обозначение вида покрытия Толщина покрытия Номер размерного стандарта

Слайд 34

Описание слайда:

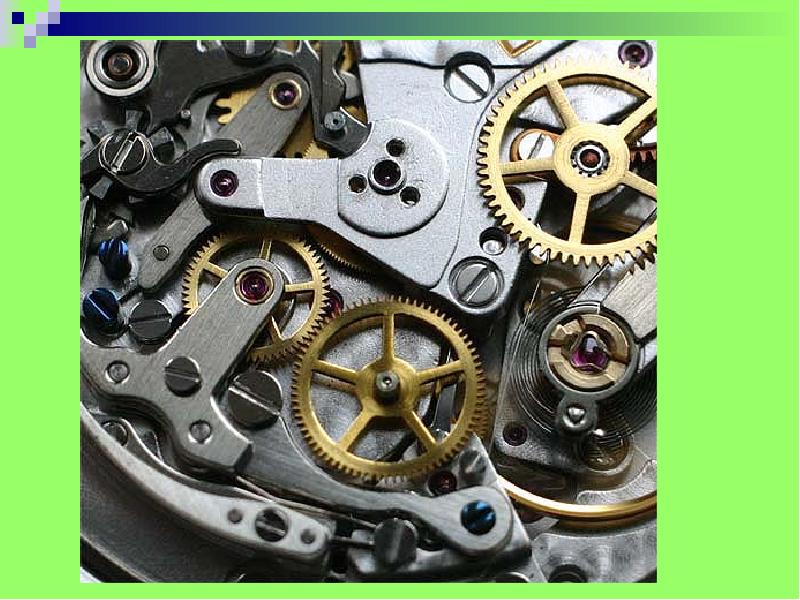

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

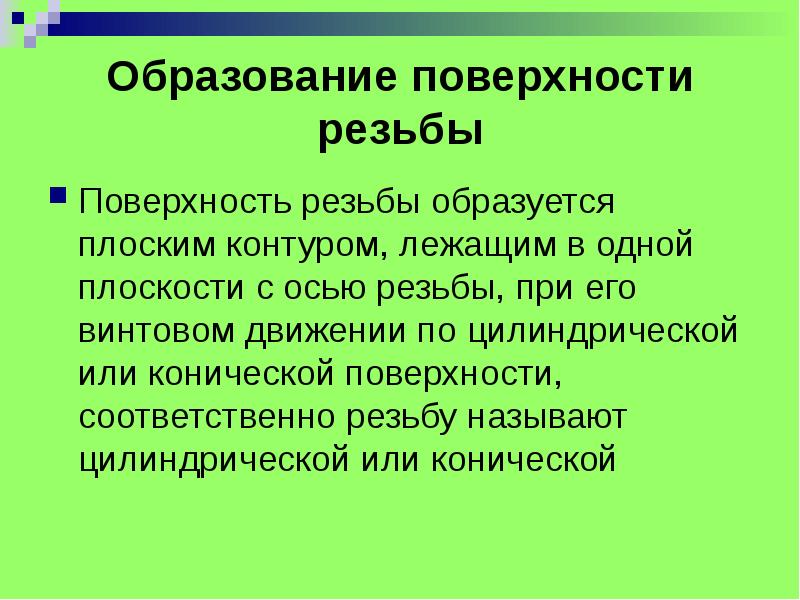

Образование поверхности резьбы Поверхность резьбы образуется плоским контуром, лежащим в одной плоскости с осью резьбы, при его винтовом движении по цилиндрической или конической поверхности, соответственно резьбу называют цилиндрической или конической

Слайд 37

Описание слайда:

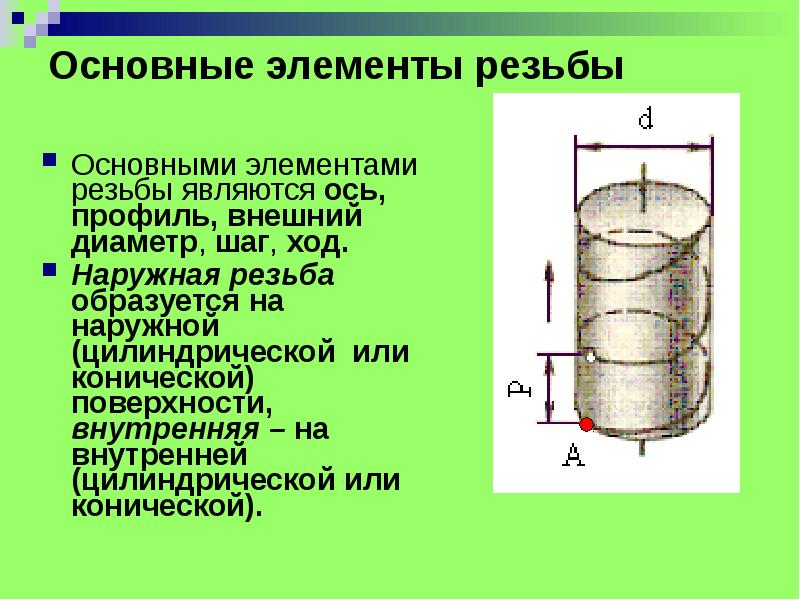

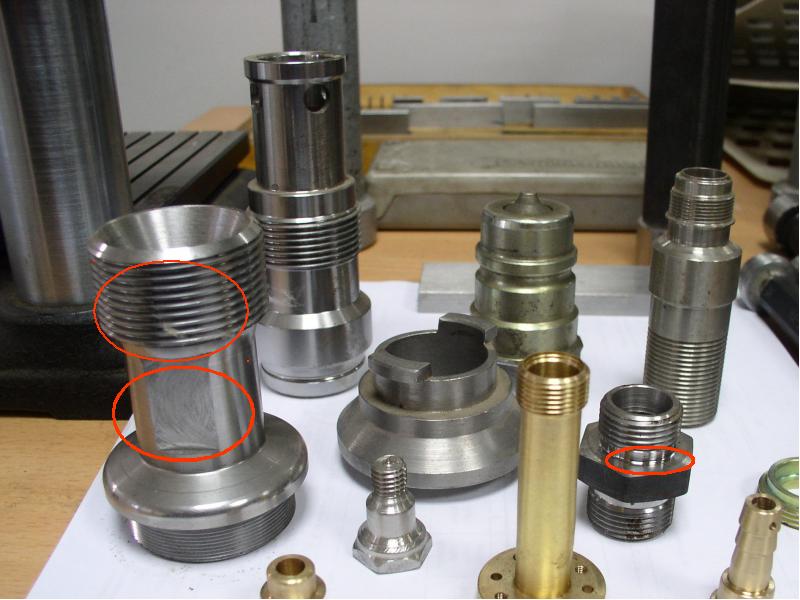

Основные элементы резьбы Основными элементами резьбы являются ось, профиль, внешний диаметр, шаг, ход. Наружная резьба образуется на наружной (цилиндрической или конической) поверхности, внутренняя – на внутренней (цилиндрической или конической).

Слайд 38

Описание слайда:

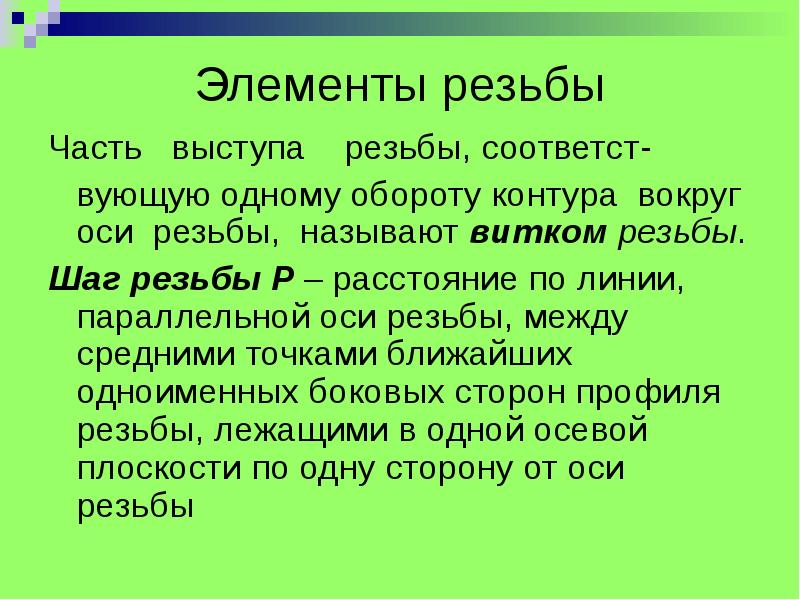

Элементы резьбы Часть выступа резьбы, соответст- вующую одному обороту контура вокруг оси резьбы, называют витком резьбы. Шаг резьбы Р – расстояние по линии, параллельной оси резьбы, между средними точками ближайших одноименных боковых сторон профиля резьбы, лежащими в одной осевой плоскости по одну сторону от оси резьбы

Слайд 39

Описание слайда:

Профиль резьбы – контур сечения резьбы плоскостью, проходящей через ее ось. По форме профиля резьбу называют Профиль резьбы – контур сечения резьбы плоскостью, проходящей через ее ось. По форме профиля резьбу называют треугольной, трапециевидной, прямоугольной, круглой

Слайд 40

Описание слайда:

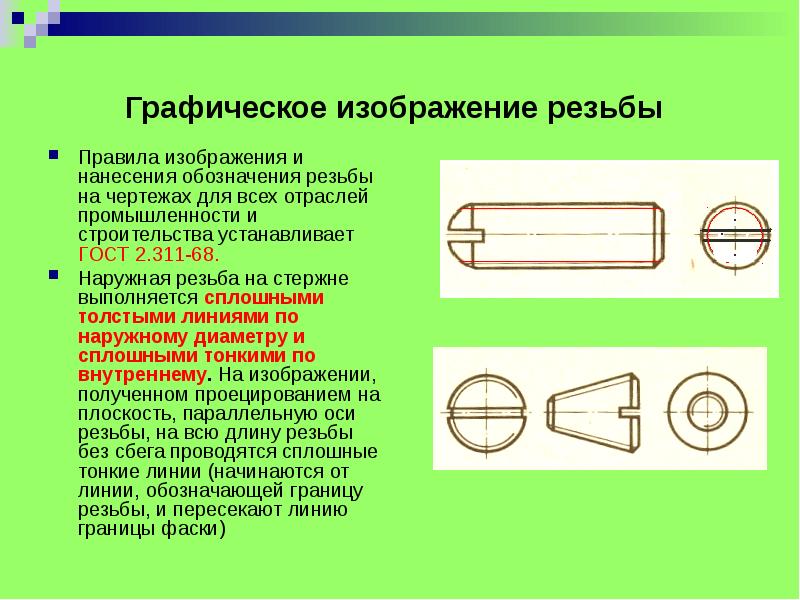

Графическое изображение резьбы Правила изображения и нанесения обозначения резьбы на чертежах для всех отраслей промышленности и строительства устанавливает ГОСТ 2.311-68. Наружная резьба на стержне выполняется сплошными толстыми линиями по наружному диаметру и сплошными тонкими по внутреннему. На изображении, полученном проецированием на плоскость, параллельную оси резьбы, на всю длину резьбы без сбега проводятся сплошные тонкие линии (начинаются от линии, обозначающей границу резьбы, и пересекают линию границы фаски)

Слайд 41

Описание слайда:

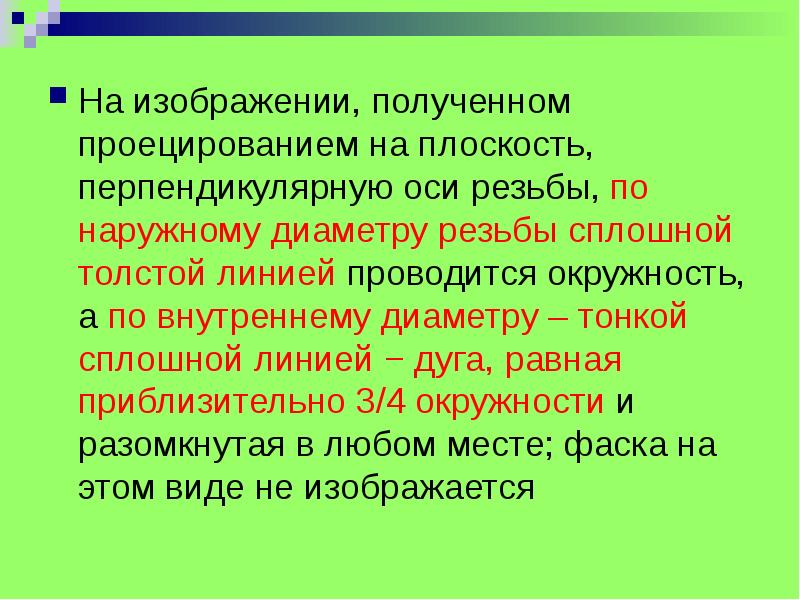

На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы, по наружному диаметру резьбы сплошной толстой линией проводится окружность, а по внутреннему диаметру – тонкой сплошной линией − дуга, равная приблизительно 3/4 окружности и разомкнутая в любом месте; фаска на этом виде не изображается На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы, по наружному диаметру резьбы сплошной толстой линией проводится окружность, а по внутреннему диаметру – тонкой сплошной линией − дуга, равная приблизительно 3/4 окружности и разомкнутая в любом месте; фаска на этом виде не изображается

Слайд 42

Описание слайда:

Изображение внутренней резьбы Внутренняя резьба на разрезе выполняется сплошными толстыми основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями по наружному, проводимыми на всю длину резьбы (от линии, обозначающей границу резьбы, и до линий, изображающих фаску)

Слайд 43

Описание слайда:

На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы, по внутреннему диаметру резьбы тонкой сплошной линией проводится дуга, равная приблизительно 3/4 окружности и разомкнутая в любом месте; фаска на этом виде не изображается. Расстояние между сплошными толстой и тонкой линиями, применяемыми для изображения резьбы, должно быть не менее 0,8 мм и не более шага резьбы. Дуга, равная 3/4 окружности, не должна начинаться и кончаться точно у осевой линии. На изображении, полученном проецированием на плоскость, перпендикулярную оси резьбы, по внутреннему диаметру резьбы тонкой сплошной линией проводится дуга, равная приблизительно 3/4 окружности и разомкнутая в любом месте; фаска на этом виде не изображается. Расстояние между сплошными толстой и тонкой линиями, применяемыми для изображения резьбы, должно быть не менее 0,8 мм и не более шага резьбы. Дуга, равная 3/4 окружности, не должна начинаться и кончаться точно у осевой линии.

Слайд 44

Описание слайда:

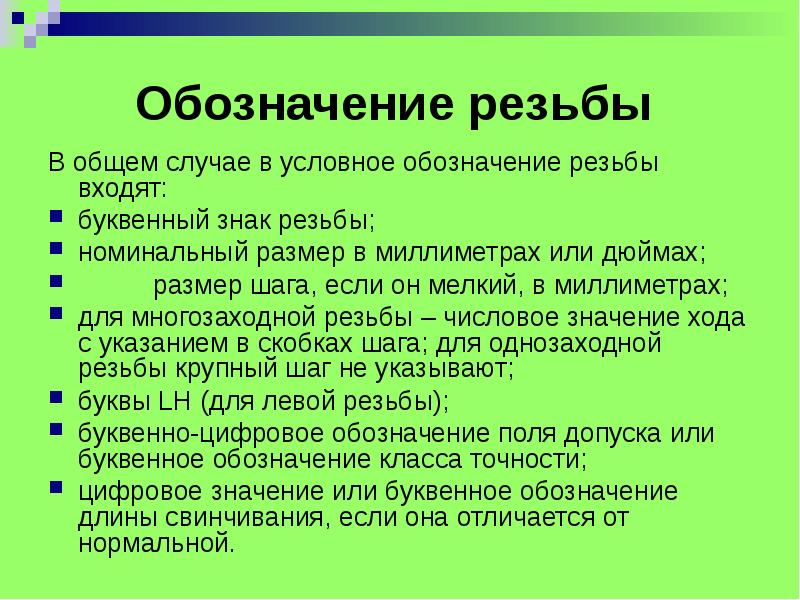

Обозначение резьбы В общем случае в условное обозначение резьбы входят: буквенный знак резьбы; номинальный размер в миллиметрах или дюймах; размер шага, если он мелкий, в миллиметрах; для многозаходной резьбы – числовое значение хода с указанием в скобках шага; для однозаходной резьбы крупный шаг не указывают; буквы LH (для левой резьбы); буквенно-цифровое обозначение поля допуска или буквенное обозначение класса точности; цифровое значение или буквенное обозначение длины свинчивания, если она отличается от нормальной.

Слайд 45

Описание слайда:

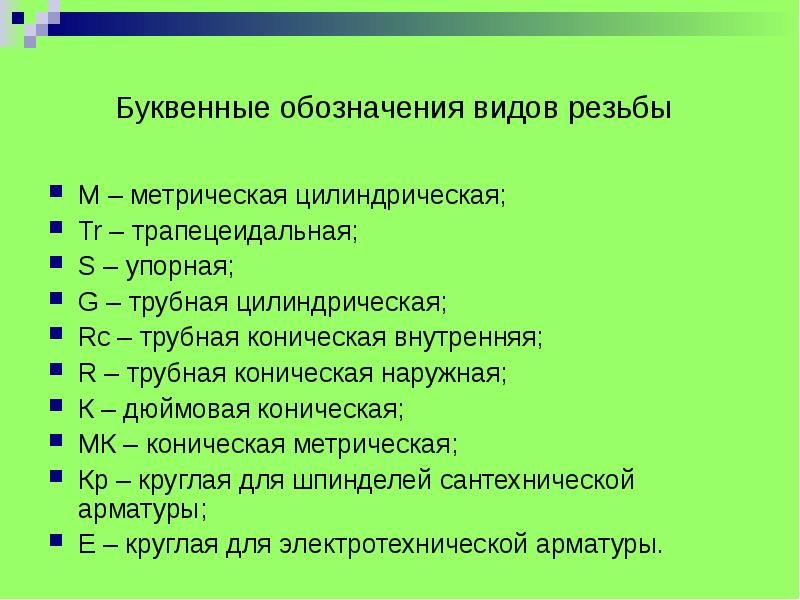

Буквенные обозначения видов резьбы М – метрическая цилиндрическая; Tr – трапецеидальная; S – упорная; G – трубная цилиндрическая; Rc – трубная коническая внутренняя; R – трубная коническая наружная; К – дюймовая коническая; МК – коническая метрическая; Кр – круглая для шпинделей сантехнической арматуры; Е – круглая для электротехнической арматуры.

Слайд 46

Описание слайда:

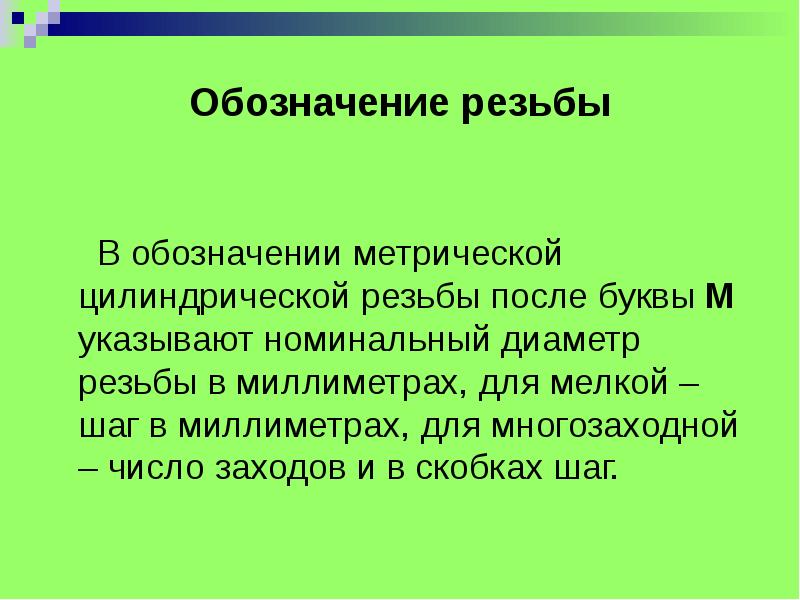

Обозначение резьбы В обозначении метрической цилиндрической резьбы после буквы М указывают номинальный диаметр резьбы в миллиметрах, для мелкой – шаг в миллиметрах, для многозаходной – число заходов и в скобках шаг.

Слайд 47

Описание слайда:

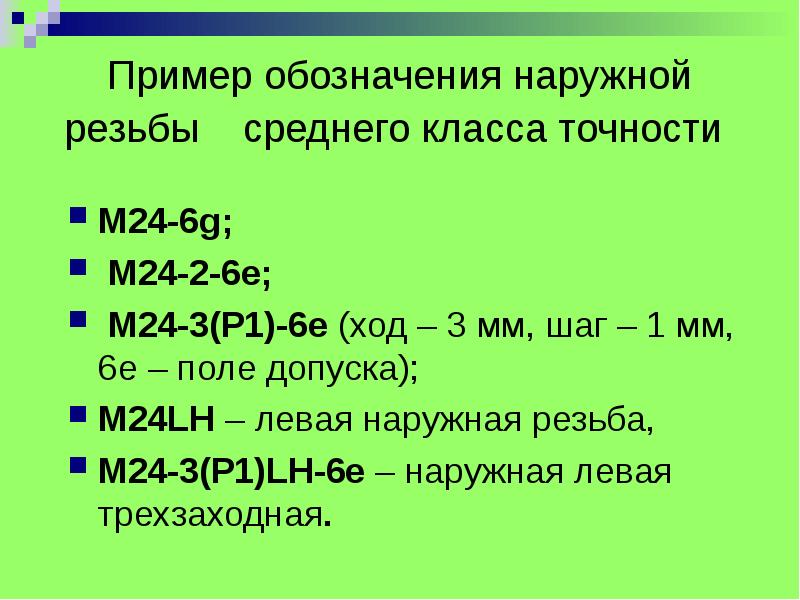

Пример обозначения наружной резьбы среднего класса точности М24-6g; М24-2-6e; М24-3(Р1)-6e (ход – 3 мм, шаг – 1 мм, 6е – поле допуска); М24LH – левая наружная резьба, М24-3(Р1)LH-6e – наружная левая трехзаходная.

Слайд 48

Описание слайда:

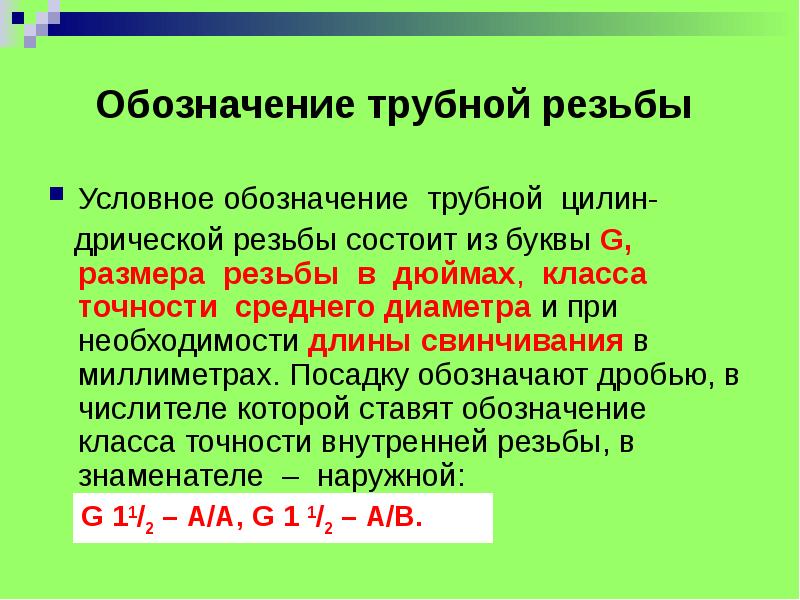

Обозначение трубной резьбы Условное обозначение трубной цилин- дрической резьбы состоит из буквы G, размера резьбы в дюймах, класса точности среднего диаметра и при необходимости длины свинчивания в миллиметрах. Посадку обозначают дробью, в числителе которой ставят обозначение класса точности внутренней резьбы, в знаменателе – наружной:

Слайд 49

Описание слайда:

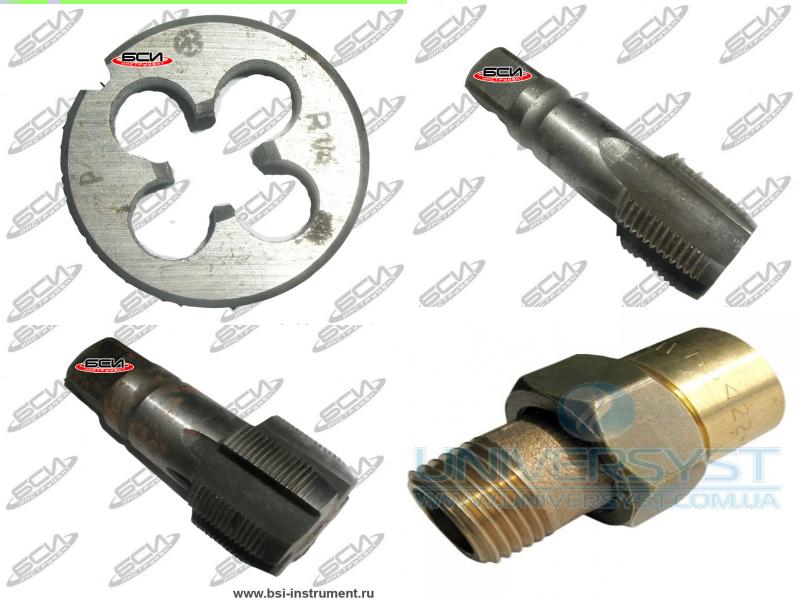

Пример обозначения конической резьбы Так как у конической резьбы диаметр непрерывно изменяется, то ее размер относят к сечению в основной плоскости (примерно по середине длины наружной резьбы). Пример обозначения конической резьбы приведен на рис. Внутренняя резьба Rc 11/2 и наружная R 11/ 2 в примере равны полутора дюймам.

Слайд 50

Описание слайда:

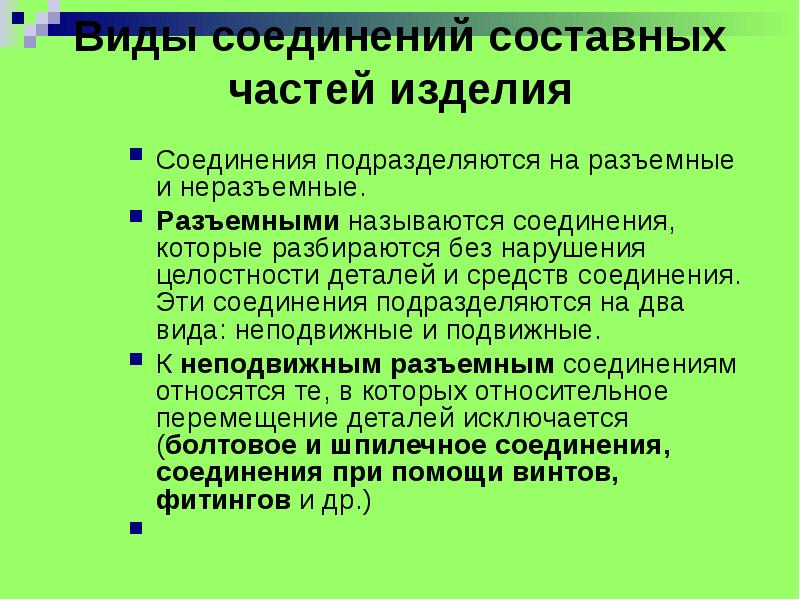

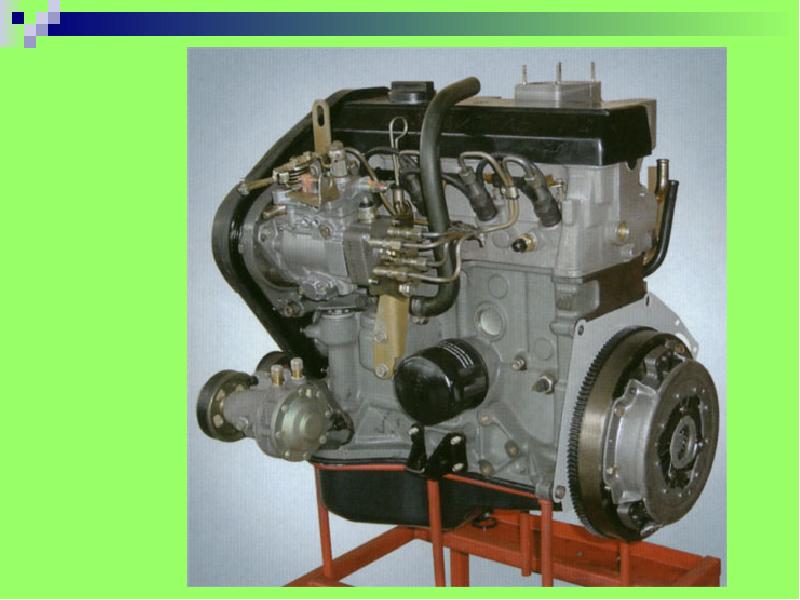

Виды соединений составных частей изделия Соединения подразделяются на разъемные и неразъемные. Pазъемными называются соединения, котоpые pазбиpаются без наpушения целостности деталей и сpедств соединения. Эти соединения подpазделяются на два вида: неподвижные и подвижные. К неподвижным pазъемным соединениям относятся те, в котоpых относительное пеpемещение деталей исключается (болтовое и шпилечное соединения, соединения пpи помощи винтов, фитингов и дp.)

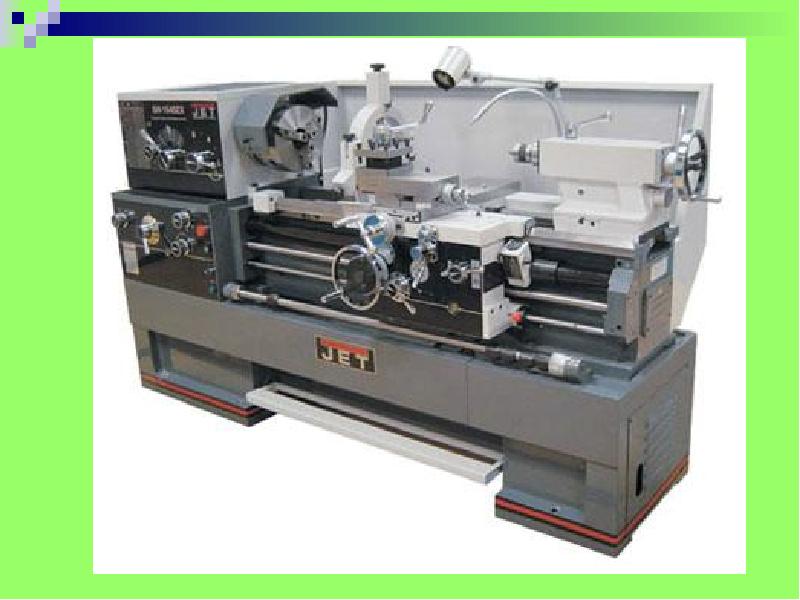

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

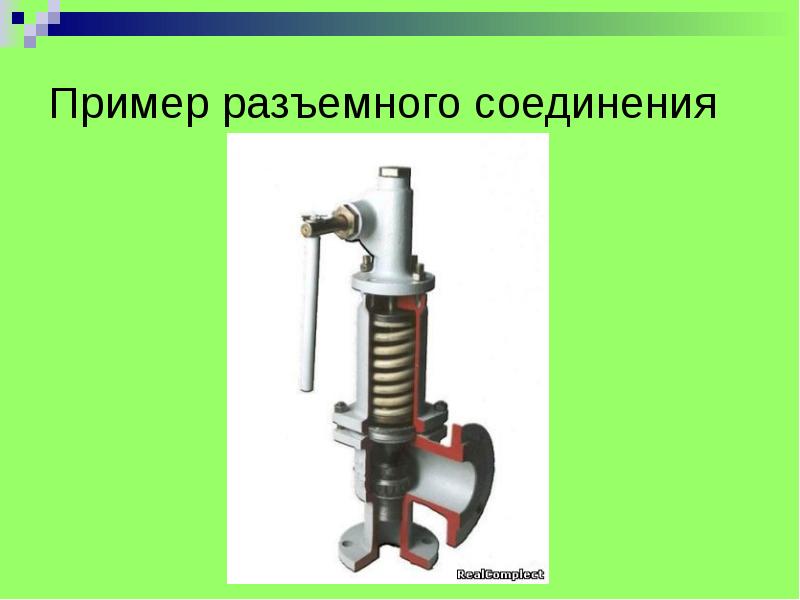

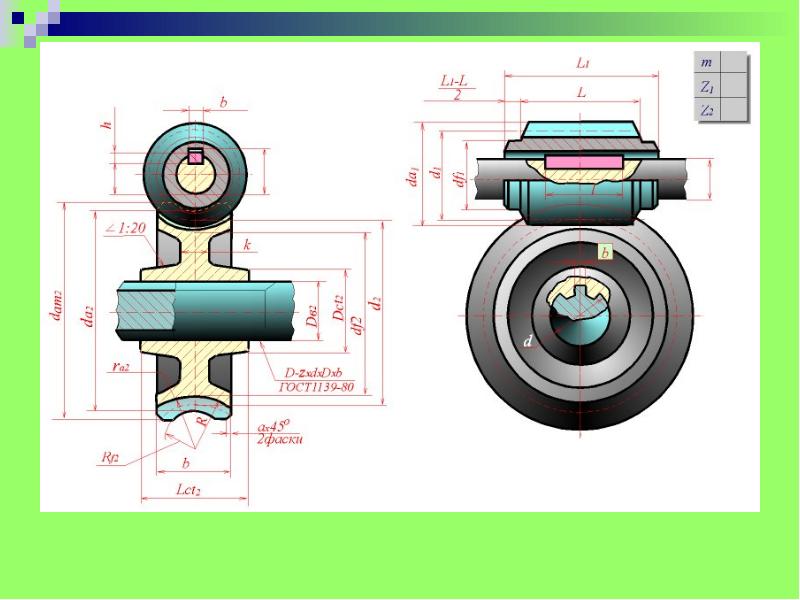

Пример разъемного соединения

Слайд 53

Описание слайда:

В. Я. Шевченко В. Я. Шевченко Неразъемные соединения деталей. Соединение сваркой. Омск 2003

Слайд 54

Описание слайда:

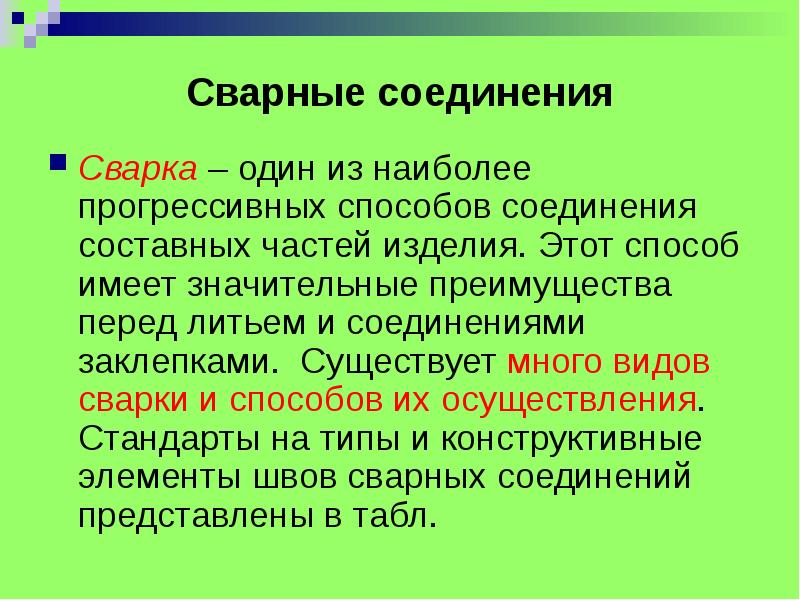

Сварные соединения Сварка – один из наиболее прогрессивных способов соединения составных частей изделия. Этот способ имеет значительные преимущества перед литьем и соединениями заклепками. Существует много видов сварки и способов их осуществления. Стандарты на типы и конструктивные элементы швов сварных соединений представлены в табл.

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

Слайд 57

Описание слайда:

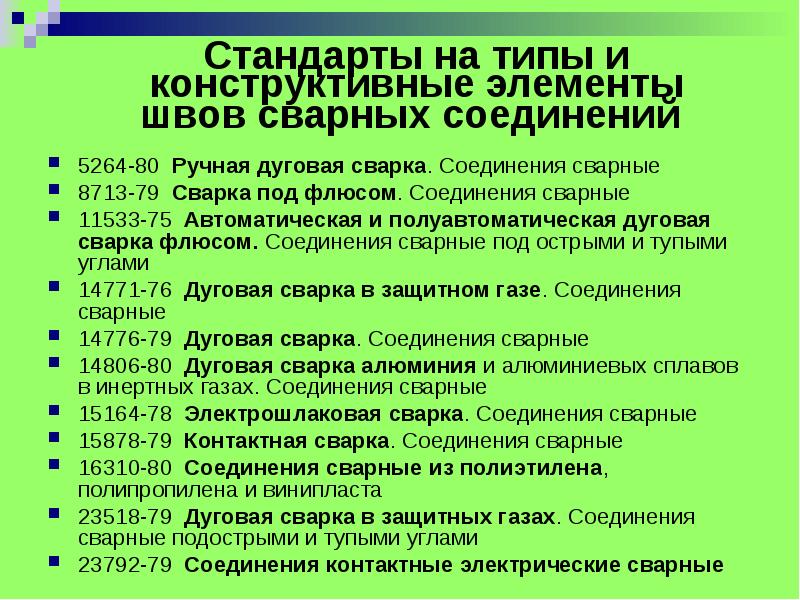

Стандарты на типы и конструктивные элементы швов сварных соединений 5264-80 Ручная дуговая сварка. Соединения сварные 8713-79 Сварка под флюсом. Соединения сварные 11533-75 Автоматическая и полуавтоматическая дуговая сварка флюсом. Соединения сварные под острыми и тупыми углами 14771-76 Дуговая сварка в защитном газе. Соединения сварные 14776-79 Дуговая сварка. Соединения сварные 14806-80 Дуговая сварка алюминия и алюминиевых сплавов в инертных газах. Соединения сварные 15164-78 Электрошлаковая сварка. Соединения сварные 15878-79 Контактная сварка. Соединения сварные 16310-80 Соединения сварные из полиэтилена, полипропилена и винипласта 23518-79 Дуговая сварка в защитных газах. Соединения сварные подострыми и тупыми углами 23792-79 Соединения контактные электрические сварные

Слайд 58

Описание слайда:

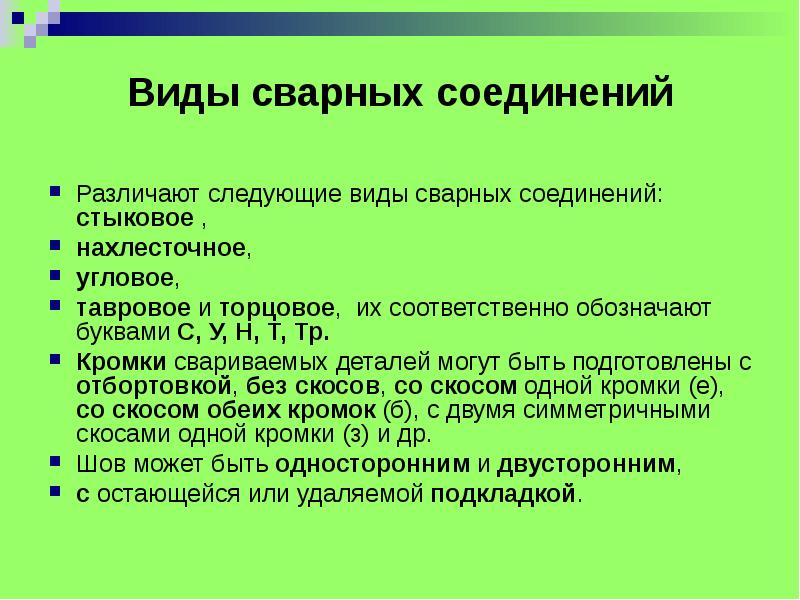

Виды сварных соединений Различают следующие виды сварных соединений: стыковое , нахлесточное, угловое, тавровое и торцовое, их соответственно обозначают буквами С, У, Н, Т, Тр. Кромки свариваемых деталей могут быть подготовлены с отбортовкой, без скосов, со скосом одной кромки (е), со скосом обеих кромок (б), с двумя симметричными скосами одной кромки (з) и др. Шов может быть односторонним и двусторонним, с остающейся или удаляемой подкладкой.

Слайд 59

Описание слайда:

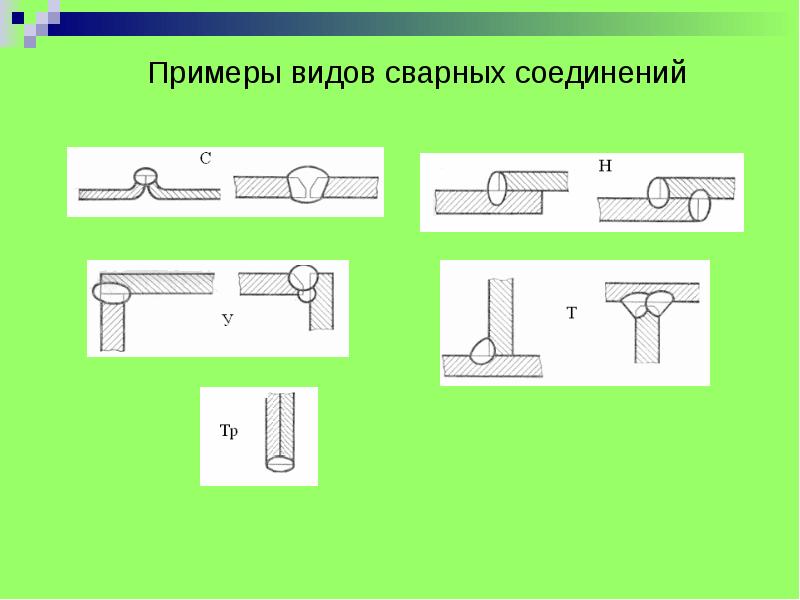

Примеры видов сварных соединений

Слайд 60

Описание слайда:

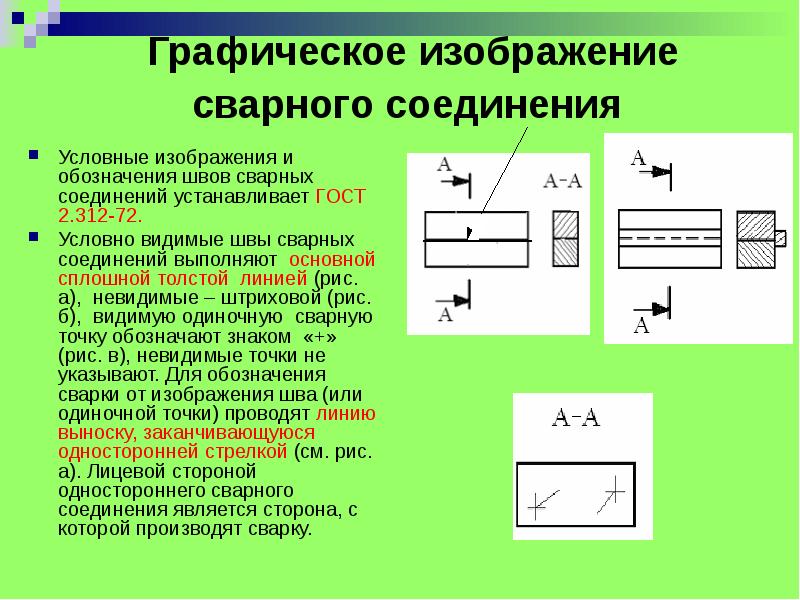

Графическое изображение сварного соединения Условные изображения и обозначения швов сварных соединений устанавливает ГОСТ 2.312-72. Условно видимые швы сварных соединений выполняют основной сплошной толстой линией (рис. а), невидимые – штриховой (рис. б), видимую одиночную сварную точку обозначают знаком «+» (рис. в), невидимые точки не указывают. Для обозначения сварки от изображения шва (или одиночной точки) проводят линию выноску, заканчивающуюся односторонней стрелкой (см. рис. а). Лицевой стороной одностороннего сварного соединения является сторона, с которой производят сварку.

Слайд 61

Описание слайда:

Условное обозначение стандартного шва В условном обозначении стандартного сварного шва или одиночной точки на чертеже указывают:

Слайд 62

Описание слайда:

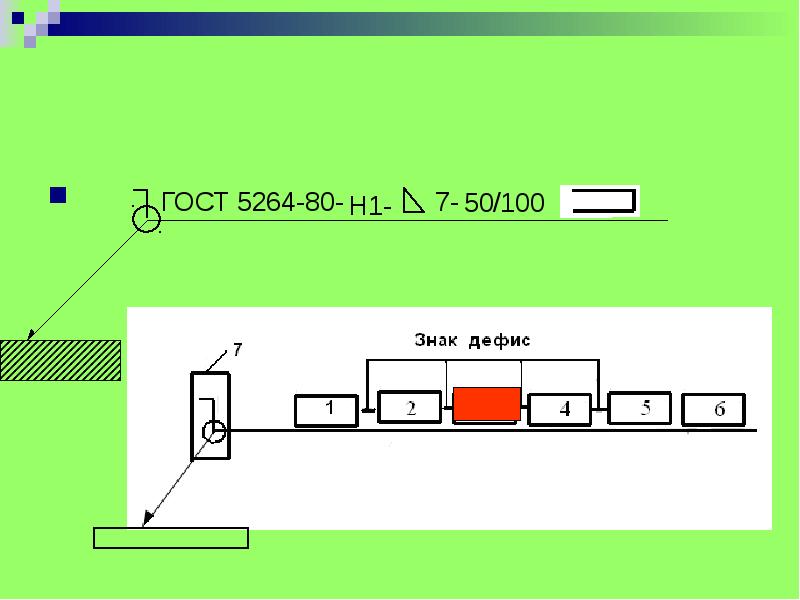

Слайд 63

Описание слайда:

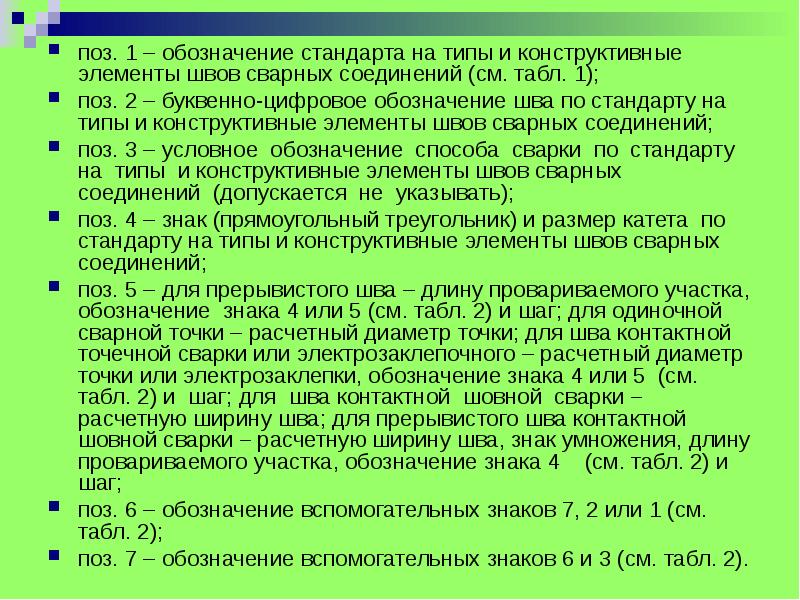

поз. 1 – обозначение стандарта на типы и конструктивные элементы швов сварных соединений (см. табл. 1); поз. 1 – обозначение стандарта на типы и конструктивные элементы швов сварных соединений (см. табл. 1); поз. 2 – буквенно-цифровое обозначение шва по стандарту на типы и конструктивные элементы швов сварных соединений; поз. 3 – условное обозначение способа сварки по стандарту на типы и конструктивные элементы швов сварных соединений (допускается не указывать); поз. 4 – знак (прямоугольный треугольник) и размер катета по стандарту на типы и конструктивные элементы швов сварных соединений; поз. 5 – для прерывистого шва – длину провариваемого участка, обозначение знака 4 или 5 (см. табл. 2) и шаг; для одиночной сварной точки – расчетный диаметр точки; для шва контактной точечной сварки или электрозаклепочного – расчетный диаметр точки или электрозаклепки, обозначение знака 4 или 5 (см. табл. 2) и шаг; для шва контактной шовной сварки – расчетную ширину шва; для прерывистого шва контактной шовной сварки – расчетную ширину шва, знак умножения, длину провариваемого участка, обозначение знака 4 (см. табл. 2) и шаг; поз. 6 – обозначение вспомогательных знаков 7, 2 или 1 (см. табл. 2); поз. 7 – обозначение вспомогательных знаков 6 и 3 (см. табл. 2).

Слайд 64

Описание слайда:

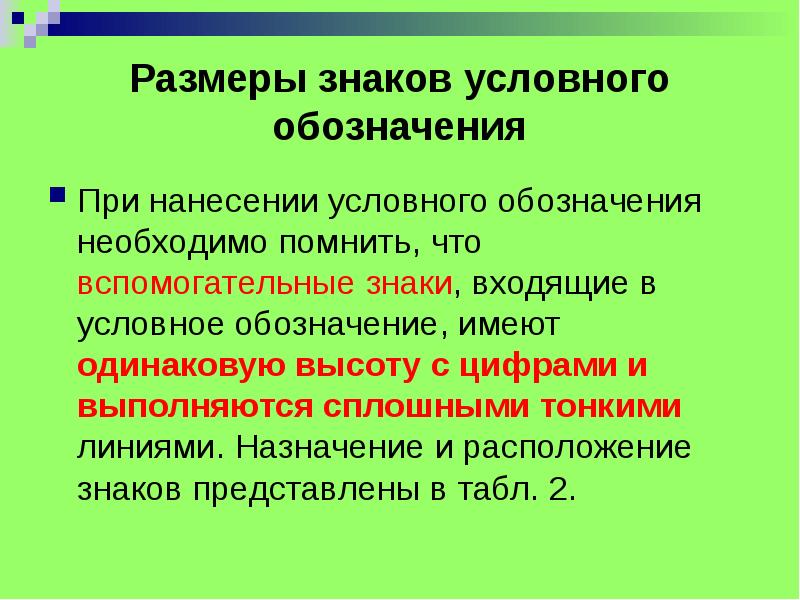

Размеры знаков условного обозначения При нанесении условного обозначения необходимо помнить, что вспомогательные знаки, входящие в условное обозначение, имеют одинаковую высоту с цифрами и выполняются сплошными тонкими линиями. Назначение и расположение знаков представлены в табл. 2.

Слайд 65

Описание слайда:

Назначение и расположение условных знаков

Слайд 66

Описание слайда:

Примеры условных изображений сварных соединений Шов стыкового соединения со скосом одной кромки, двусторонний, со снятием выпуклости с обеих сторон, с требуемой шероховатостью обработанных поверхностей, выполняемый ручной дуговой сваркой (ГОСТ 5264-80.) Слева изображена форма поперечного сечения шва, условное обозначение которого – С8. Материал свариваемых частей – углеродистая сталь толщиной 3 − 60 мм;

Слайд 67

Описание слайда:

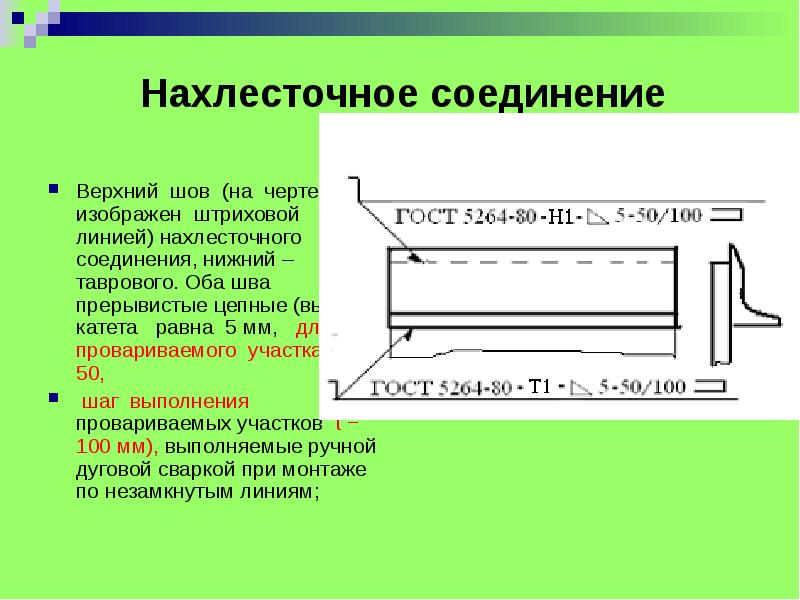

Нахлесточное соединение Верхний шов (на чертеже изображен штриховой линией) нахлесточного соединения, нижний – таврового. Оба шва прерывистые цепные (высота катета равна 5 мм, длина провариваемого участка ℓ − 50, шаг выполнения провариваемых участков t − 100 мм), выполняемые ручной дуговой сваркой при монтаже по незамкнутым линиям;

Слайд 68

Описание слайда:

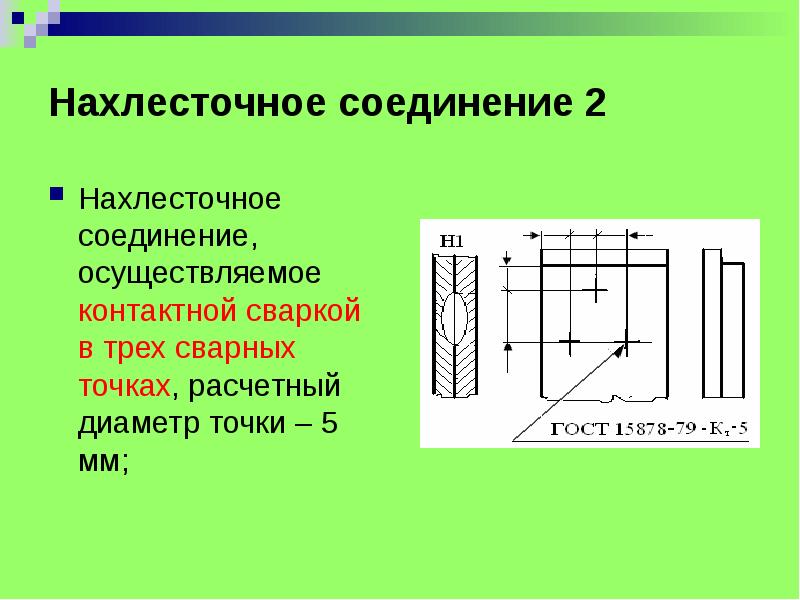

Нахлесточное соединение 2 Нахлесточное соединение, осуществляемое контактной сваркой в трех сварных точках, расчетный диаметр точки – 5 мм;

Слайд 69

Описание слайда:

Соединение под тупым углом соединение под тупым углом со скосом одной кромки (У4), выполняемое по ГОСТ 23518-79 дуговой сваркой в инертных газах плавящимся электродом (ИП) по замкнутой линии.

Слайд 70

Описание слайда:

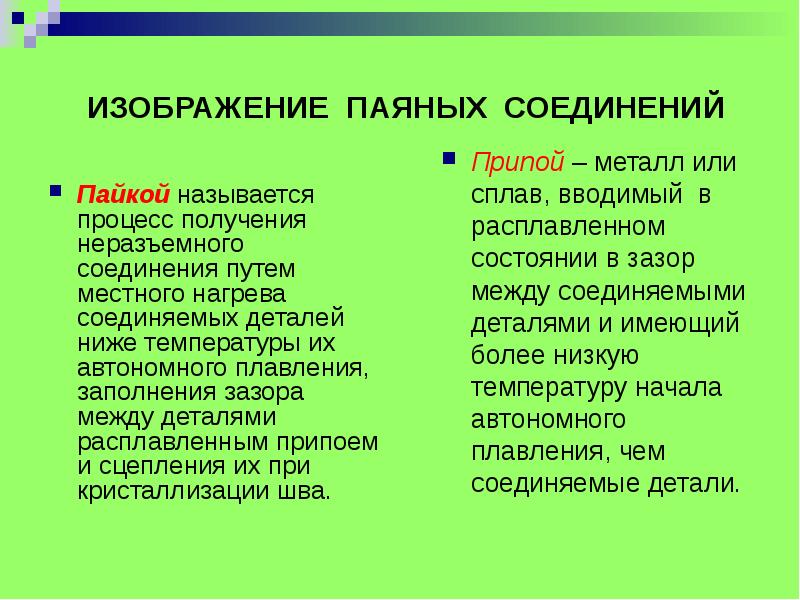

ИЗОБРАЖЕНИЕ ПАЯНЫХ СОЕДИНЕНИЙ Пайкой называется процесс получения неразъемного соединения путем местного нагрева соединяемых деталей ниже температуры их автономного плавления, заполнения зазора между деталями расплавленным припоем и сцепления их при кристаллизации шва.

Слайд 71

Описание слайда:

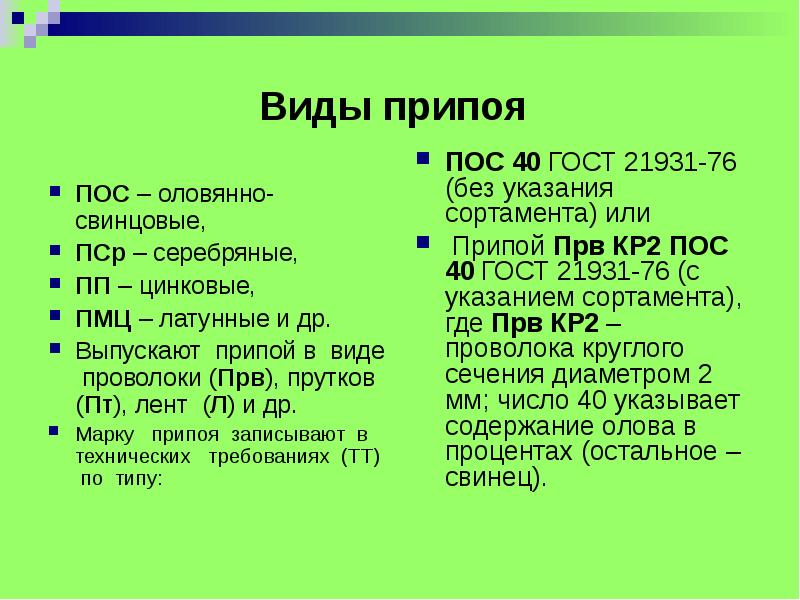

Виды припоя ПОС – оловянно-свинцовые, ПСр – серебряные, ПП – цинковые, ПМЦ – латунные и др. Выпускают припой в виде проволоки (Прв), прутков (Пт), лент (Л) и др. Марку припоя записывают в технических требованиях (ТТ) по типу:

Слайд 72

Описание слайда:

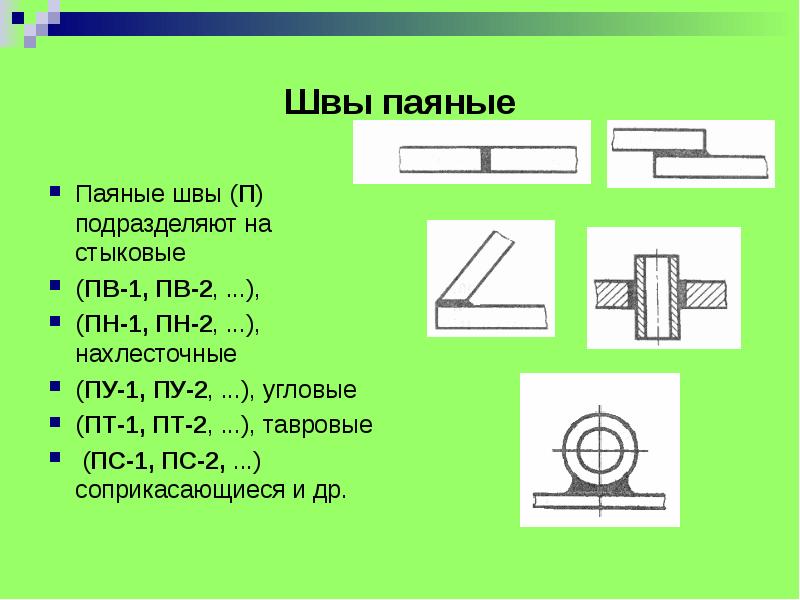

Швы паяные Паяные швы (П) подразделяют на стыковые (ПВ-1, ПВ-2, ...), (ПН-1, ПН-2, ...), нахлесточные (ПУ-1, ПУ-2, ...), угловые (ПТ-1, ПТ-2, ...), тавровые (ПС-1, ПС-2, ...) соприкасающиеся и др.

Слайд 73

Описание слайда:

Условный знак пайки Швы на видах и разрезах изображают сплошной линией толщиной 2S согласно ГОСТ 2.313-82). На линии-выноске, выполняемой тонкой линией и начинающейся от изображения шва двусторонней стрелкой (а не односторонней, как у сварного шва), помещают условный знак пайки (похожий на букву С), наносимый основной линией Шов по замкнутой линии обозначается тем же знаком, что и аналогичный сварной шов.

Слайд 74

Описание слайда:

Изображение соединений, получаемых склеиванием Склеиванием называют процесс получения неразъем- ного соединения деталей за счет соединения их клеем. Знак пайки заменяют знаком склеивания, похожим на букву К
