Вы можете ознакомиться и скачать презентацию на тему Комплексный чертеж плоскости. Плоскость на чертеже. Доклад-сообщение содержит 14 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Комплексный чертеж плоскости. Плоскость на чертеже может быть задана:

Слайд 2

Описание слайда:

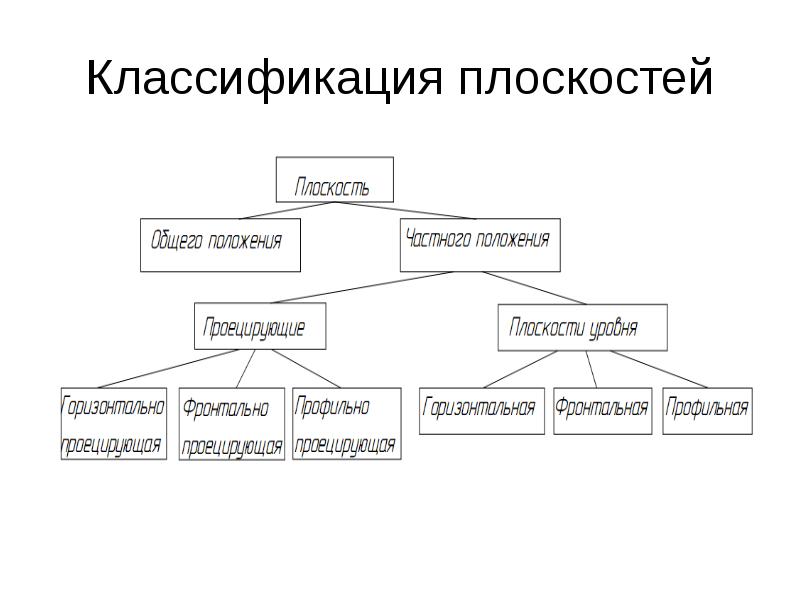

Классификация плоскостей

Слайд 3

Описание слайда:

Плоскость общего положения – плоскость не параллельная и не перпендикулярная ни одной из плоскостей проекций.

Слайд 4

Описание слайда:

Взаимная принадлежность точки, прямой и плоскости Точка принадлежит плоскости, если она принадлежит какой-нибудь прямой, лежащей в этой плоскости.

Слайд 5

Описание слайда:

Прямая принадлежит плоскости, если она: Прямая принадлежит плоскости, если она: 1. Проходит через две точки плоскости; 2. Проходит через одну точку плоскости и параллельна какой-нибудь прямой, лежащей в этой плоскости.

Слайд 6

Описание слайда:

Плоскости частного положения Плоскости частного положения Плоскости, параллельные или перпендикулярные одной из плоскостей проекций, называются плоскостями частного положения. К ним относятся: Проецирующие плоскости Плоскости уровня

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

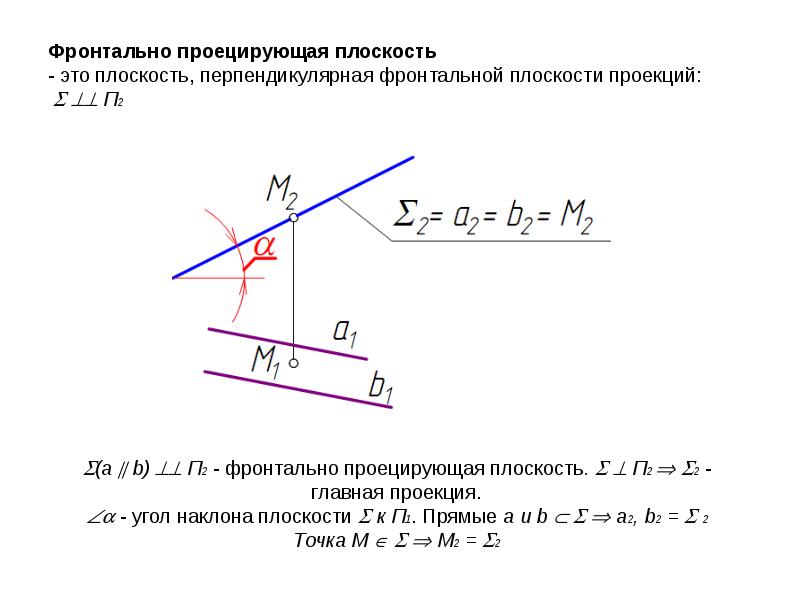

Фронтально проецирующая плоскость - это плоскость, перпендикулярная фронтальной плоскости проекций:   П2

Слайд 9

Описание слайда:

Если плоскость перпендикулярна одновременно двум плоскостям проекций, а, следовательно, параллельна третьей, то она называется плоскостью уровня.

Слайд 10

Описание слайда:

Особые линии плоскости Линии уровня плоскости Прямая, принадлежащая плоскости и параллельная горизонтальной плоскости проекций, называется горизонталью плоскости: h  (АВС), h // П1. Прямая, принадлежащая плоскости и параллельная фронтальной плоскости проекций, называется фронталью плоскости: f  (АВС), f // П2

Слайд 11

Описание слайда:

Линии наибольшего наклона плоскости. 1.Прямая, лежащая в плоскости и перпендикулярная ее горизонталям, называется линией ската g (линией наибольшего наклона к П1 ). С помощью неё определяется угол наклона плоскости общего положения к П1.
