Слайд 1

Описание слайда:

ФГБОУ ВПО «ВГУИТ» Кафедра физической и аналитической химии Курсовая работа на тему: «Пьезокварцевое микровзвешивание солей в воде» Выполнил: студент группы Х-131 Грибоедова И. А. Научный руководитель: проф. Кучменко Т. А.

Слайд 2

Описание слайда:

Все воды (природные, промышленные, питьевые, сельскохозяйственные) классифицируются по содержанию растворенных соединений: Все воды (природные, промышленные, питьевые, сельскохозяйственные) классифицируются по содержанию растворенных соединений: Пресные – до 1 г/дм3 ; Солоноватые – 1-10 г/дм3 ; Соленые – 10 - 50 г/дм3 ; Рассолы – больше 50 г/дм3 Показатель минерализации воды – нормируемый показатель качества По СанПиН 2.1.4.559-96 для хозяйственно-питьевых целей, сухой остаток не должен превышать 1 г/дм3, в особых случаях – 1,5 г/дм3.

Слайд 3

Описание слайда:

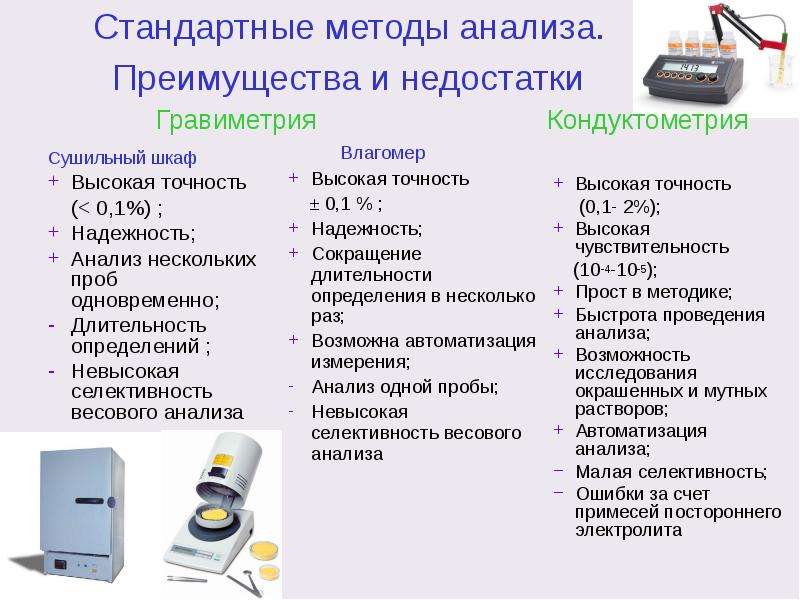

Стандартные методы анализа. Преимущества и недостатки Сушильный шкаф Высокая точность (< 0,1%) ; Надежность; Анализ нескольких проб одновременно; Длительность определений ; Невысокая селективность весового анализа

Слайд 4

Описание слайда:

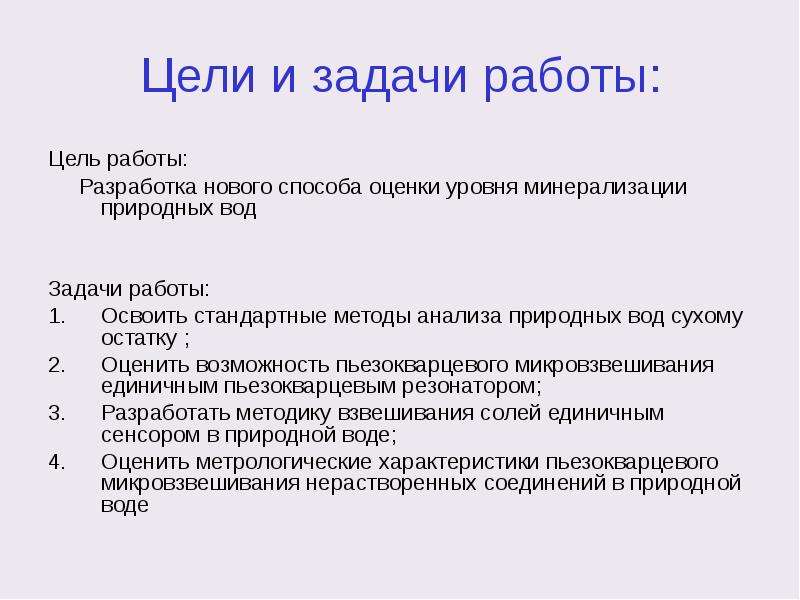

Цели и задачи работы: Цель работы: Разработка нового способа оценки уровня минерализации природных вод Задачи работы: Освоить стандартные методы анализа природных вод сухому остатку ; Оценить возможность пьезокварцевого микровзвешивания единичным пьезокварцевым резонатором; Разработать методику взвешивания солей единичным сенсором в природной воде; Оценить метрологические характеристики пьезокварцевого микровзвешивания нерастворенных соединений в природной воде

Слайд 5

Описание слайда:

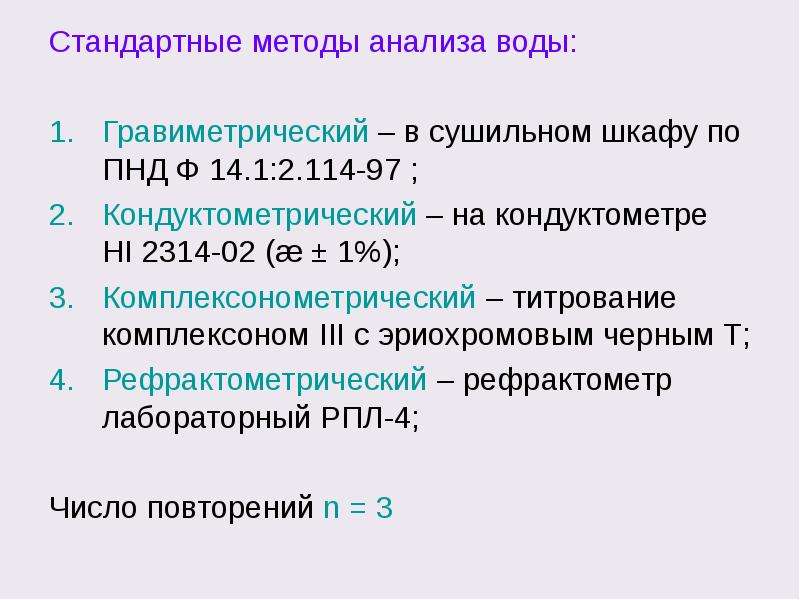

Стандартные методы анализа воды: Стандартные методы анализа воды: Гравиметрический – в сушильном шкафу по ПНД Ф 14.1:2.114-97 ; Кондуктометрический – на кондуктометре HI 2314-02 (æ ± 1%); Комплексонометрический – титрование комплексоном III с эриохромовым черным Т; Рефрактометрический – рефрактометр лабораторный РПЛ-4; Число повторений n = 3

Слайд 6

Описание слайда:

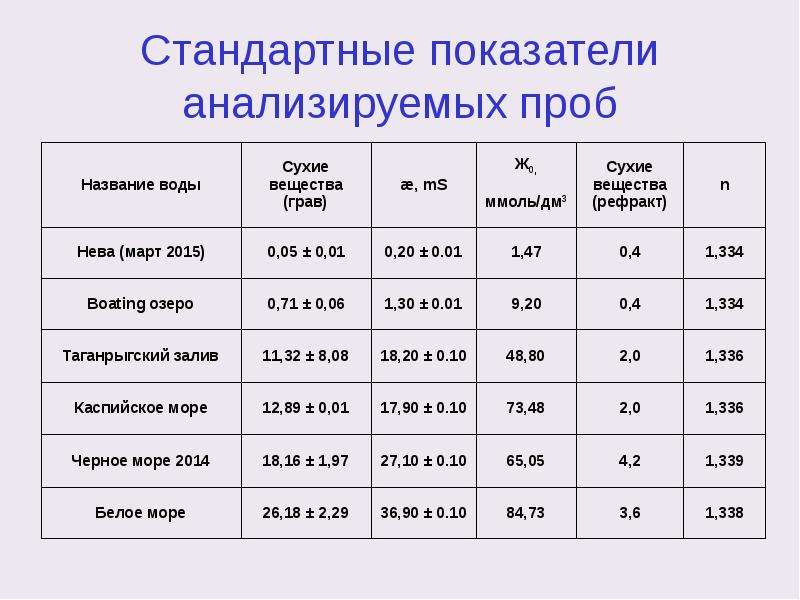

Стандартные показатели анализируемых проб

Слайд 7

Описание слайда:

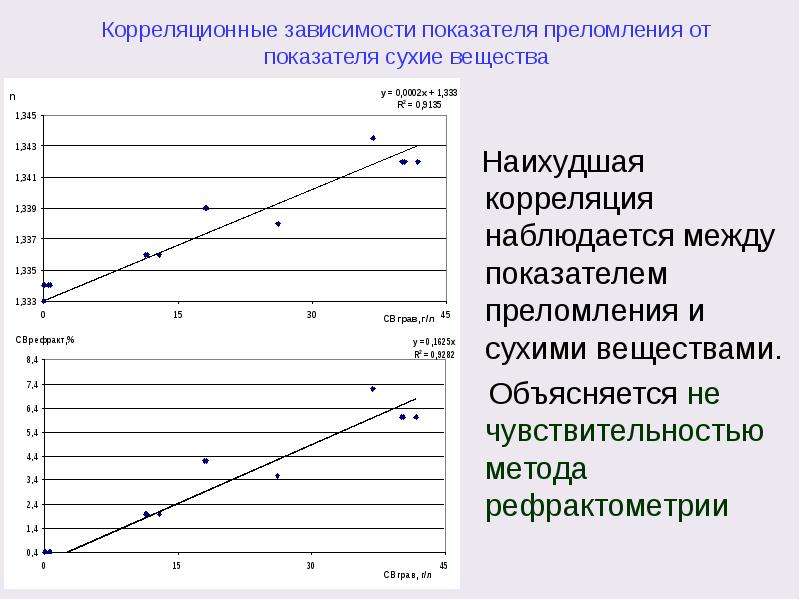

Корреляционные зависимости показателя преломления от показателя сухие вещества

Слайд 8

Описание слайда:

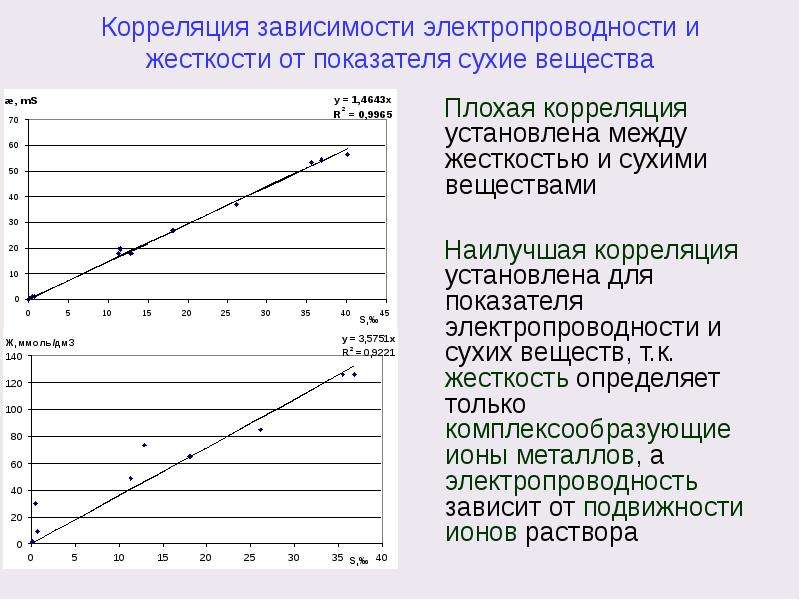

Корреляция зависимости электропроводности и жесткости от показателя сухие вещества

Слайд 9

Описание слайда:

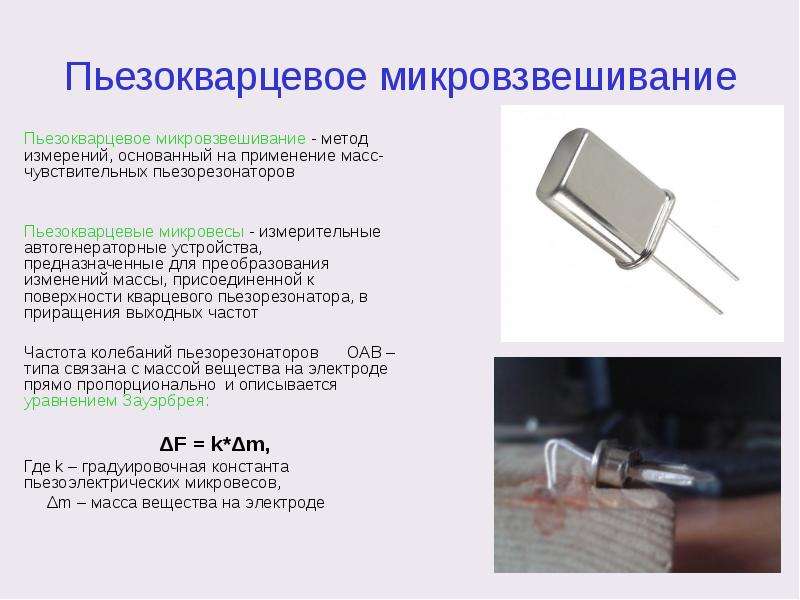

Пьезокварцевое микровзвешивание Пьезокварцевое микровзвешивание - метод измерений, основанный на применение масс-чувствительных пьезорезонаторов Пьезокварцевые микровесы - измерительные автогенераторные устройства, предназначенные для преобразования изменений массы, присоединенной к поверхности кварцевого пьезорезонатора, в приращения выходных частот Частота колебаний пьезорезонаторов ОАВ – типа связана с массой вещества на электроде прямо пропорционально и описывается уравнением Зауэрбрея: ΔF = k*Δm, Где k – градуировочная константа пьезоэлектрических микровесов, Δm – масса вещества на электроде

Слайд 10

Описание слайда:

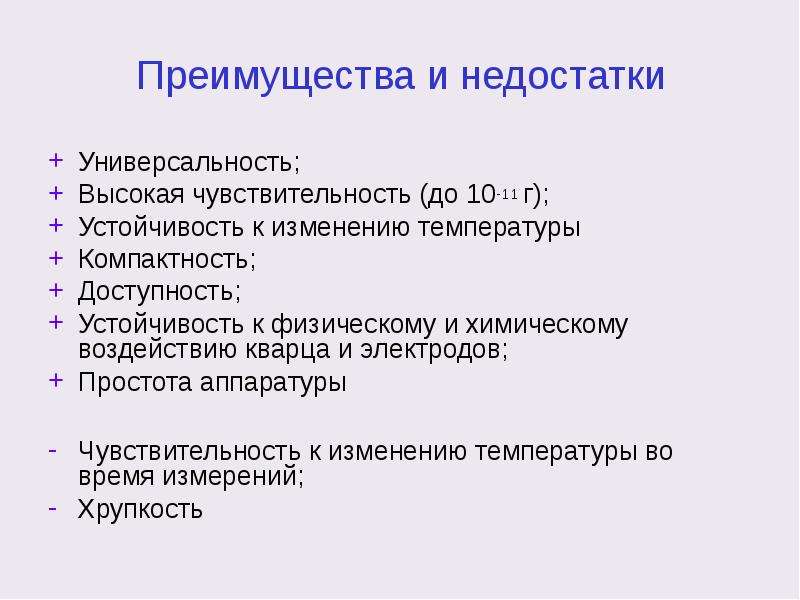

Преимущества и недостатки Универсальность; Высокая чувствительность (до 10-11 г); Устойчивость к изменению температуры Компактность; Доступность; Устойчивость к физическому и химическому воздействию кварца и электродов; Простота аппаратуры Чувствительность к изменению температуры во время измерений; Хрупкость

Слайд 11

Описание слайда:

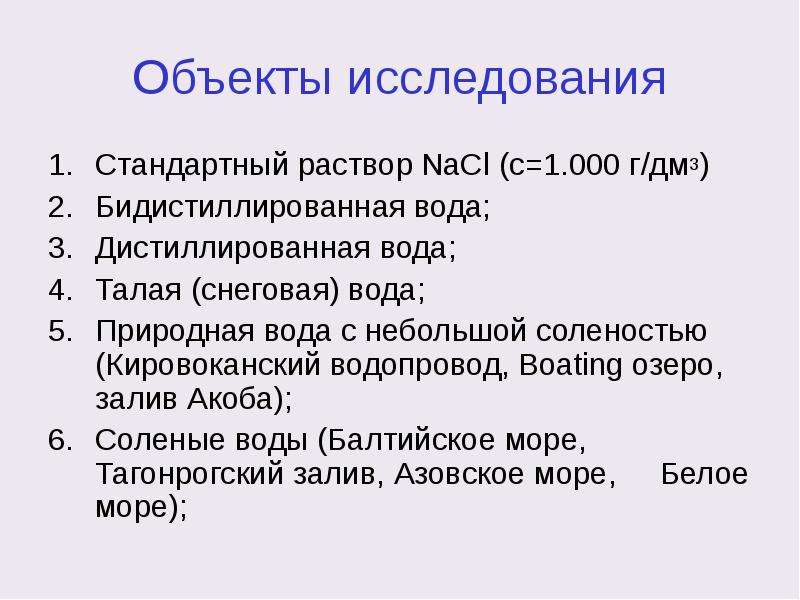

Объекты исследования Стандартный раствор NaCl (с=1.000 г/дм3) Бидистиллированная вода; Дистиллированная вода; Талая (снеговая) вода; Природная вода с небольшой соленостью (Кировоканский водопровод, Boating озеро, залив Акоба); Соленые воды (Балтийское море, Тагонрогский залив, Азовское море, Белое море);

Слайд 12

Описание слайда:

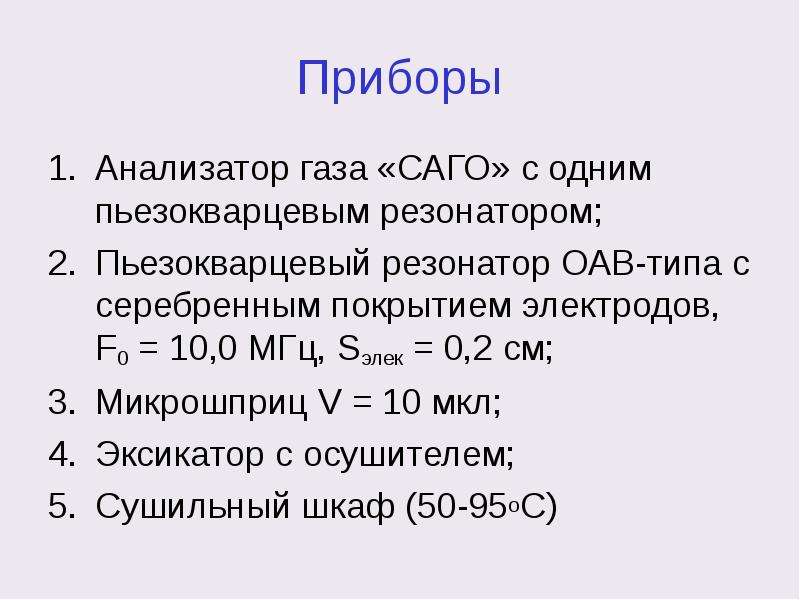

Приборы Анализатор газа «САГО» с одним пьезокварцевым резонатором; Пьезокварцевый резонатор ОАВ-типа с серебренным покрытием электродов, F0 = 10,0 МГц, Sэлек = 0,2 см; Микрошприц V = 10 мкл; Эксикатор с осушителем; Сушильный шкаф (50-95оС)

Слайд 13

Описание слайда:

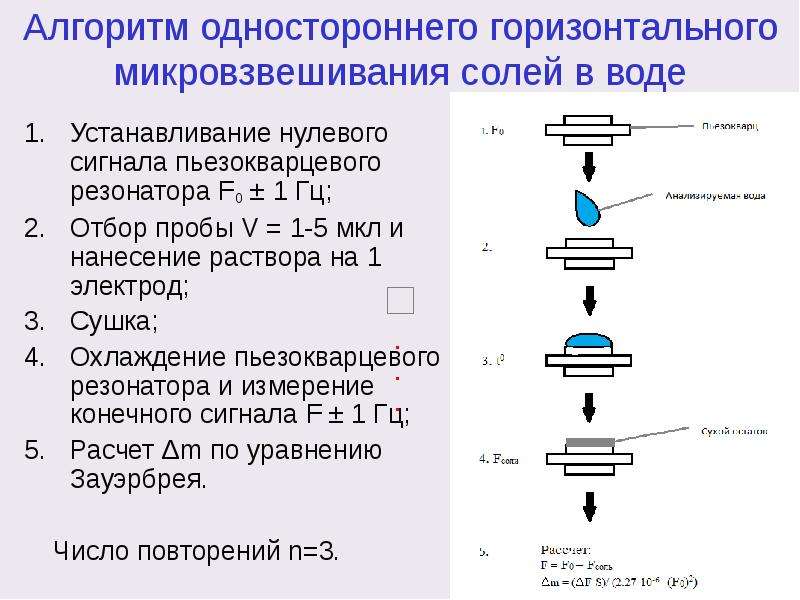

Алгоритм одностороннего горизонтального микровзвешивания солей в воде Устанавливание нулевого сигнала пьезокварцевого резонатора F0 ± 1 Гц; Отбор пробы V = 1-5 мкл и нанесение раствора на 1 электрод; Сушка; Охлаждение пьезокварцевого резонатора и измерение конечного сигнала F ± 1 Гц; Расчет Δm по уравнению Зауэрбрея. Число повторений n=3.

Слайд 14

Описание слайда:

Градуировка пьезовесов По стандартному раствору NaCl с концентрацией 1,000 г/дм3 были отградуированы пьезокварцевые весы с нагрузкой на одну сторону

Слайд 15

Описание слайда:

Оптимизация методики пьезокварцевого микровзвешивания Оценка чувствительности метода: Бидистиллированная; Дистиллированная; Талая(снеговая)

Слайд 16

Описание слайда:

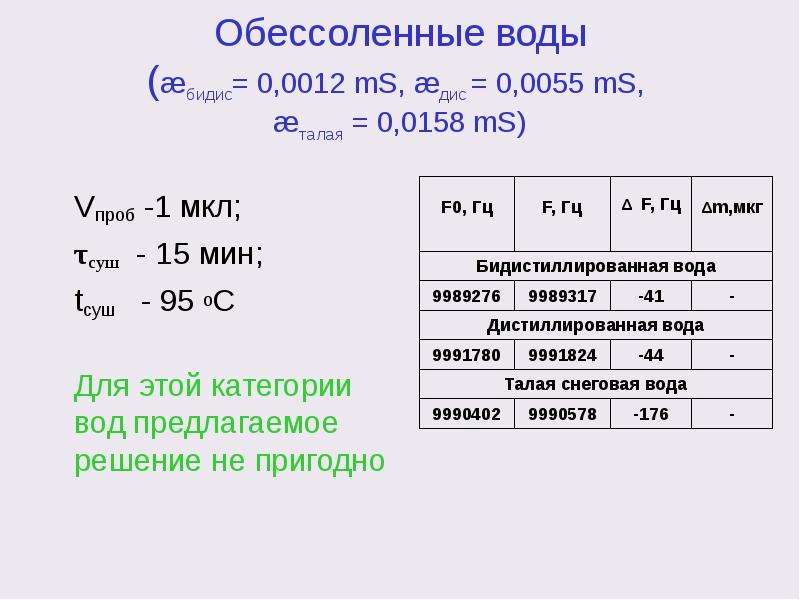

Обессоленные воды (æбидис= 0,0012 mS, æдис = 0,0055 mS, æталая = 0,0158 mS) Vпроб -1 мкл; τсуш - 15 мин; tсуш - 95 оС

Слайд 17

Описание слайда:

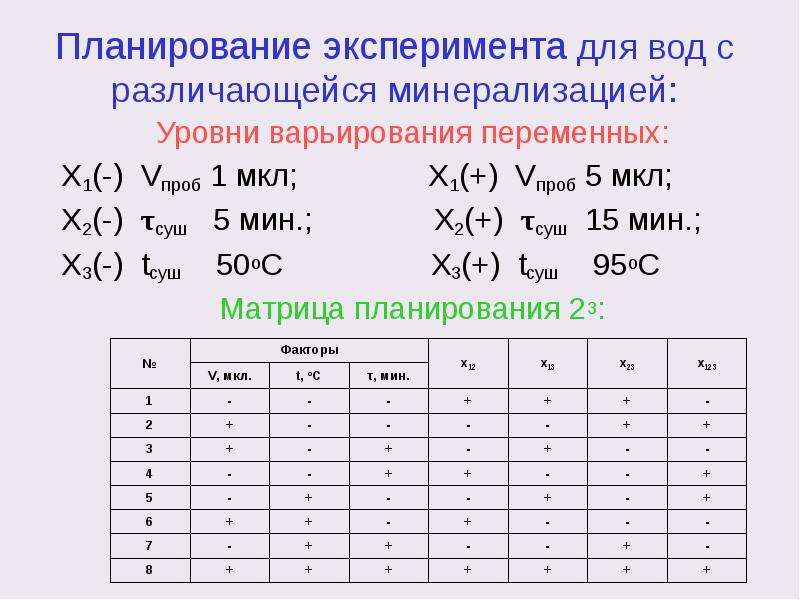

Планирование эксперимента для вод с различающейся минерализацией:

Слайд 18

Описание слайда:

Результаты эксперимента для воды из Кировоканского водопровода

Слайд 19

Описание слайда:

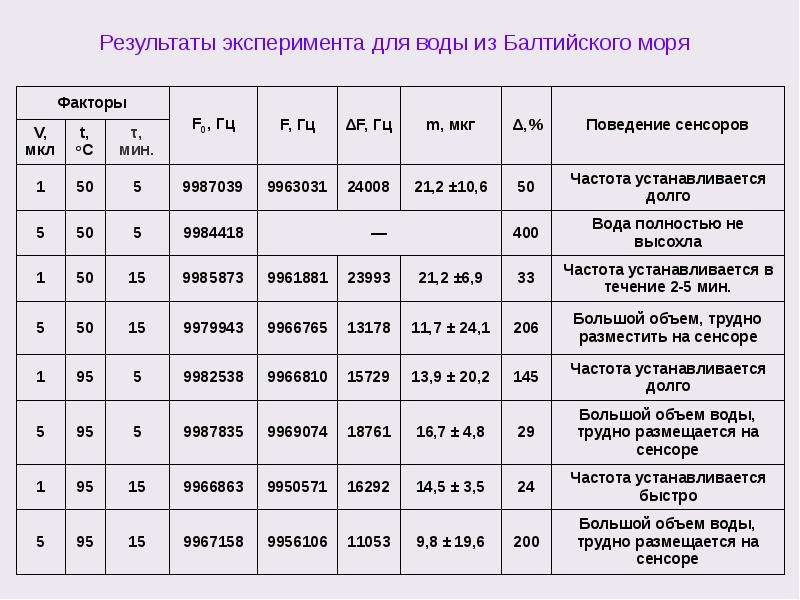

Результаты эксперимента для воды из Балтийского моря

Слайд 20

Описание слайда:

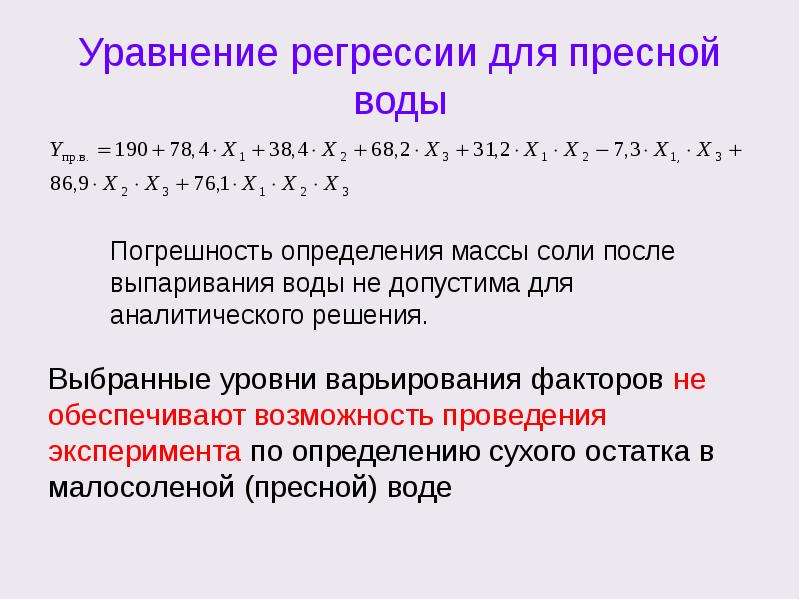

Уравнение регрессии для пресной воды Выбранные уровни варьирования факторов не обеспечивают возможность проведения эксперимента по определению сухого остатка в малосоленой (пресной) воде

Слайд 21

Описание слайда:

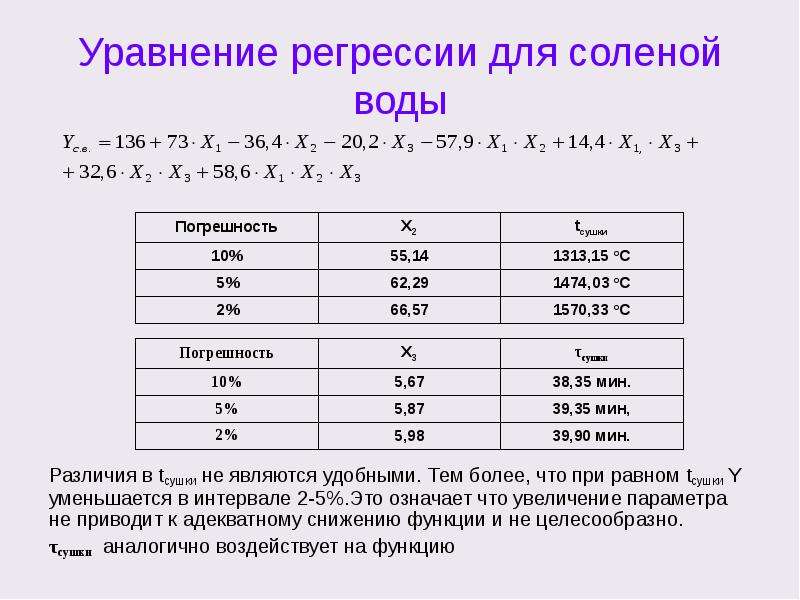

Уравнение регрессии для соленой воды

Слайд 22

Описание слайда:

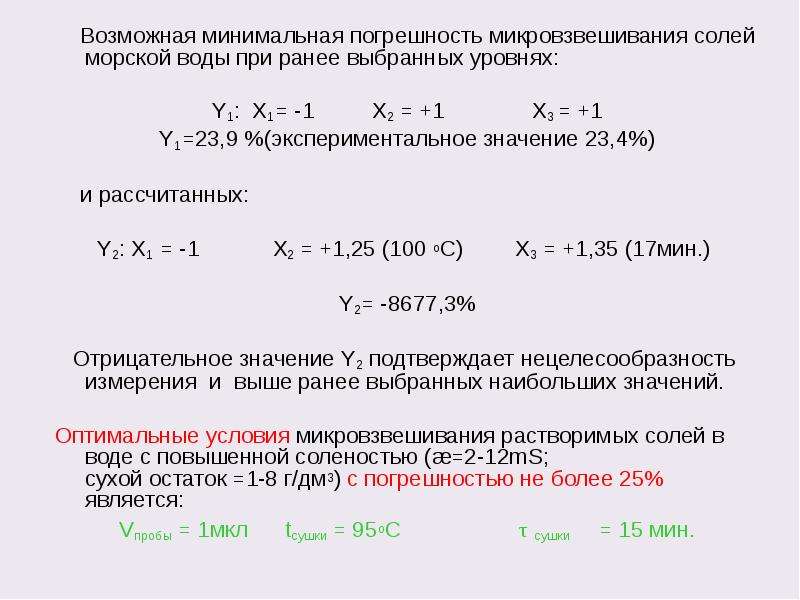

Возможная минимальная погрешность микровзвешивания солей морской воды при ранее выбранных уровнях: Y1: Х1= -1 Х2 = +1 Х3 = +1 Y1=23,9 %(экспериментальное значение 23,4%) и рассчитанных: Y2: Х1 = -1 Х2 = +1,25 (100 оС) Х3 = +1,35 (17мин.) Y2= -8677,3% Отрицательное значение Y2 подтверждает нецелесообразность измерения и выше ранее выбранных наибольших значений. Оптимальные условия микровзвешивания растворимых солей в воде с повышенной соленостью (æ=2-12mS; сухой остаток =1-8 г/дм3) с погрешностью не более 25% является: Vпробы = 1мкл tсушки = 95оС τ сушки = 15 мин.

Слайд 23

Описание слайда:

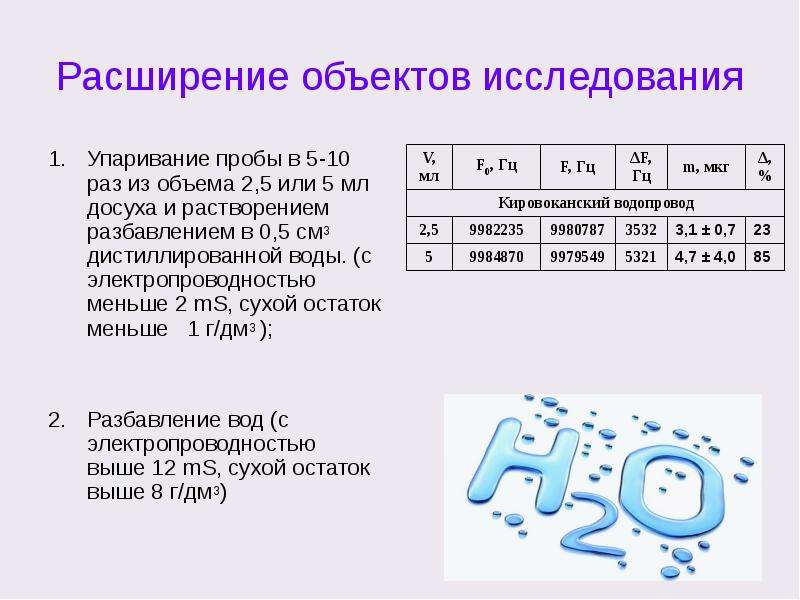

Расширение объектов исследования Упаривание пробы в 5-10 раз из объема 2,5 или 5 мл досуха и растворением разбавлением в 0,5 см3 дистиллированной воды. (с электропроводностью меньше 2 mS, сухой остаток меньше 1 г/дм3 ); Разбавление вод (с электропроводностью выше 12 mS, сухой остаток выше 8 г/дм3)

Слайд 24

Описание слайда:

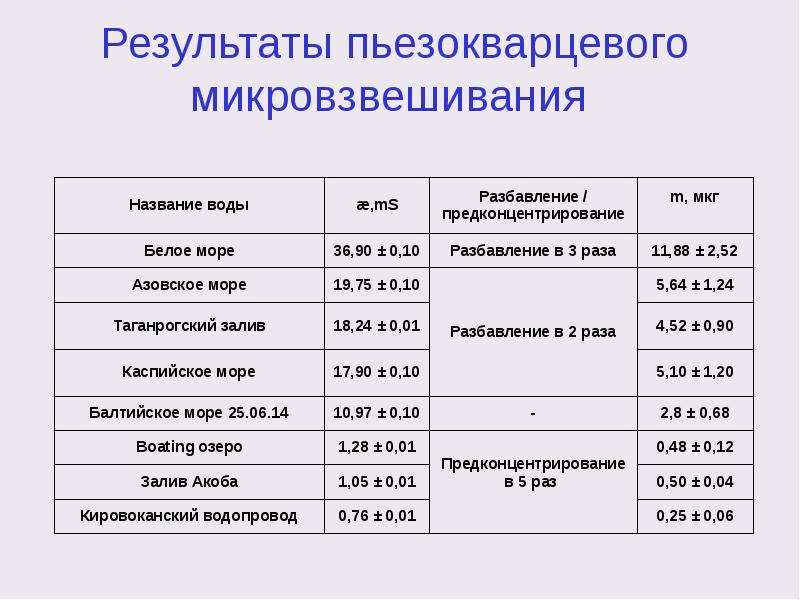

Результаты пьезокварцевого микровзвешивания

Слайд 25

Описание слайда:

Корреляционный график сухих веществ (пьезо) от электропроводности Установлена высокая степень корреляции между результатами пьезокварцевого микровзвешивания и значений электропроводности Это доказывает правильность и правомочность применения пьезокварцевого микровзвешивания для оценки сухих веществ в воде

Слайд 26

Описание слайда:

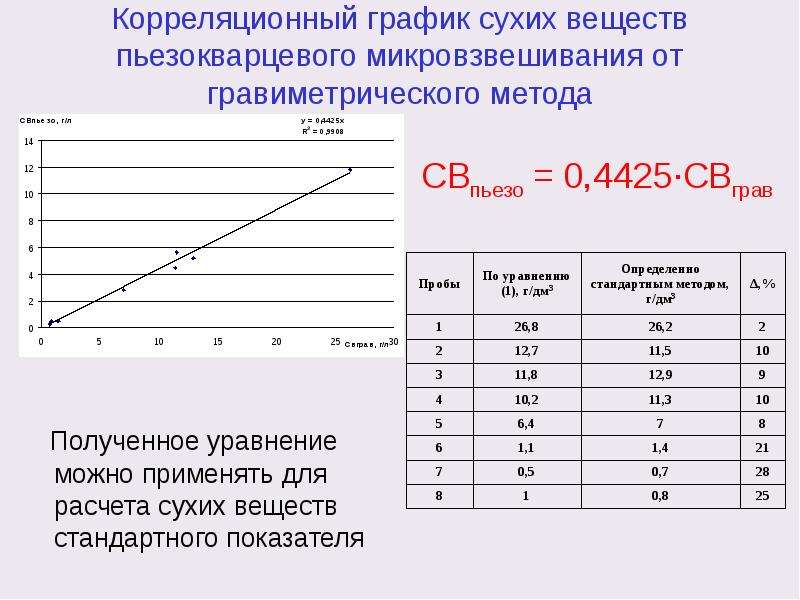

Корреляционный график сухих веществ пьезокварцевого микровзвешивания от гравиметрического метода Полученное уравнение можно применять для расчета сухих веществ стандартного показателя

Слайд 27

Описание слайда:

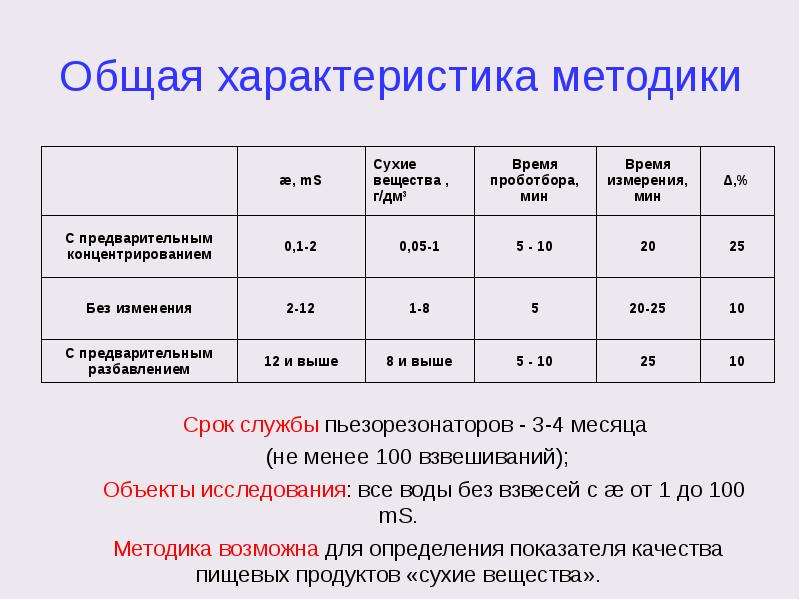

Общая характеристика методики

Слайд 28

Описание слайда:

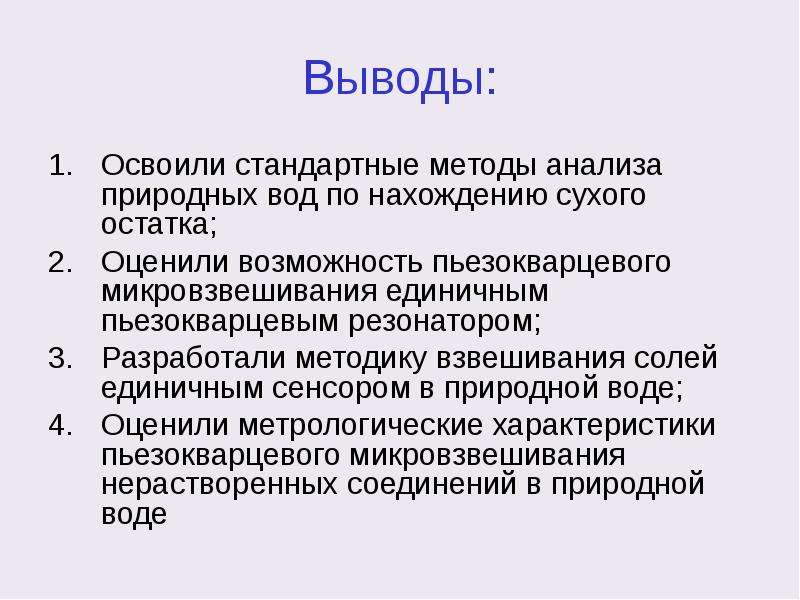

Выводы: Освоили стандартные методы анализа природных вод по нахождению сухого остатка; Оценили возможность пьезокварцевого микровзвешивания единичным пьезокварцевым резонатором; Разработали методику взвешивания солей единичным сенсором в природной воде; Оценили метрологические характеристики пьезокварцевого микровзвешивания нерастворенных соединений в природной воде
