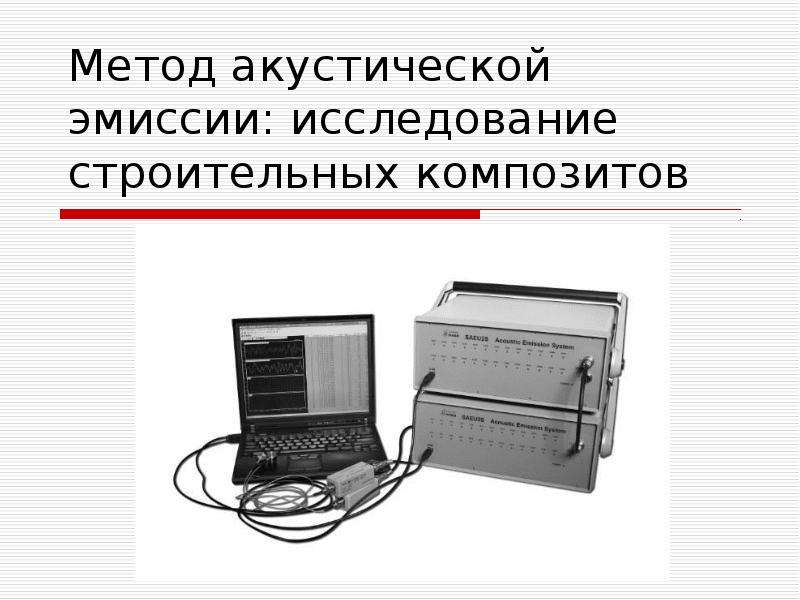

Слайд 1

Описание слайда:

Метод акустической эмиссии: исследование строительных композитов

Слайд 2

Описание слайда:

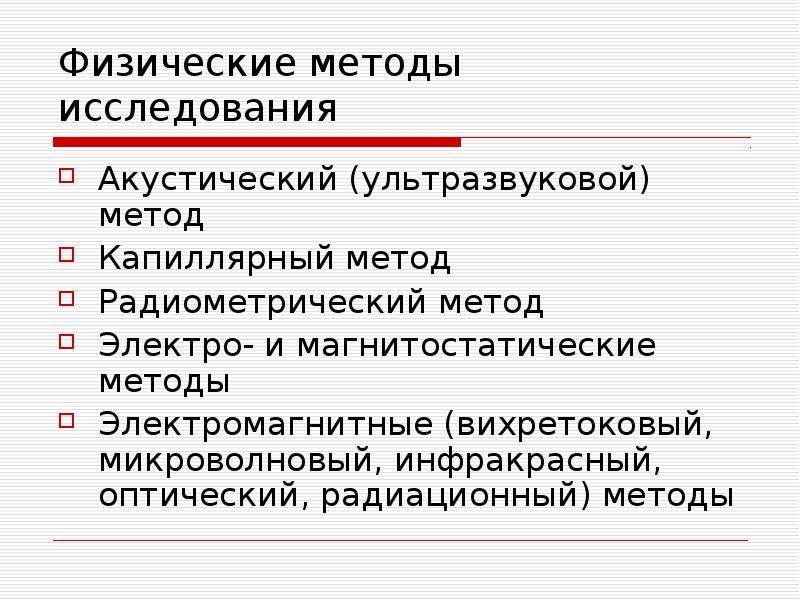

Физические методы исследования Акустический (ультразвуковой) метод Капиллярный метод Радиометрический метод Электро- и магнитостатические методы Электромагнитные (вихретоковый, микроволновый, инфракрасный, оптический, радиационный) методы

Слайд 3

Описание слайда:

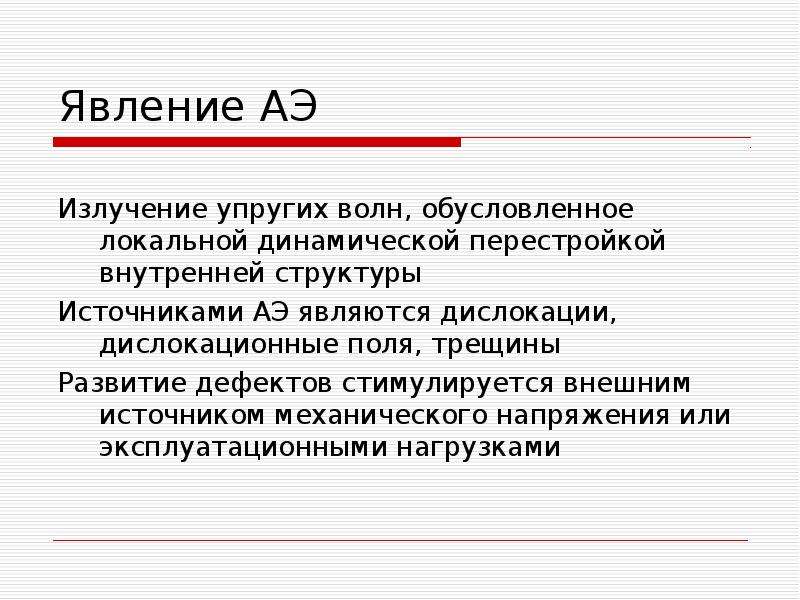

Явление АЭ Излучение упругих волн, обусловленное локальной динамической перестройкой внутренней структуры Источниками АЭ являются дислокации, дислокационные поля, трещины Развитие дефектов стимулируется внешним источником механического напряжения или эксплуатационными нагрузками

Слайд 4

Описание слайда:

Сравнительная характеристика метода

Слайд 5

Описание слайда:

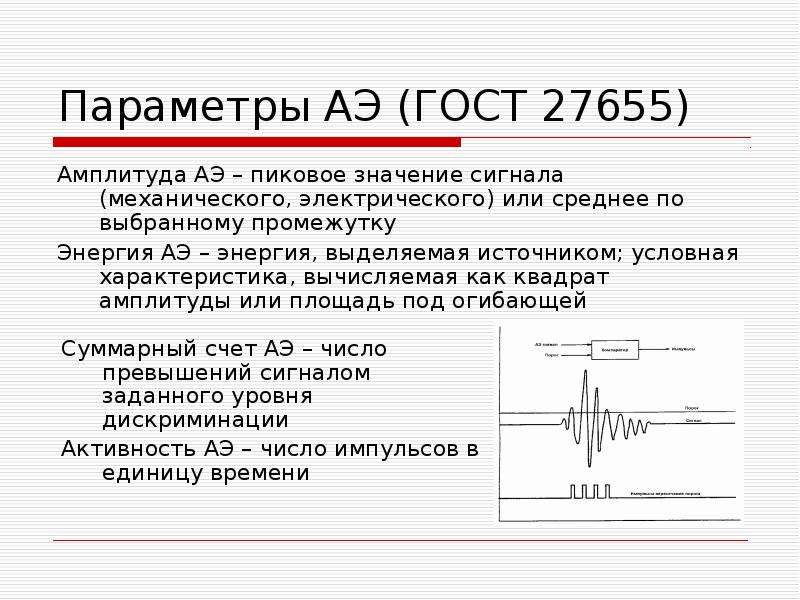

Параметры АЭ (ГОСТ 27655) Амплитуда АЭ – пиковое значение сигнала (механического, электрического) или среднее по выбранному промежутку Энергия АЭ – энергия, выделяемая источником; условная характеристика, вычисляемая как квадрат амплитуды или площадь под огибающей

Слайд 6

Описание слайда:

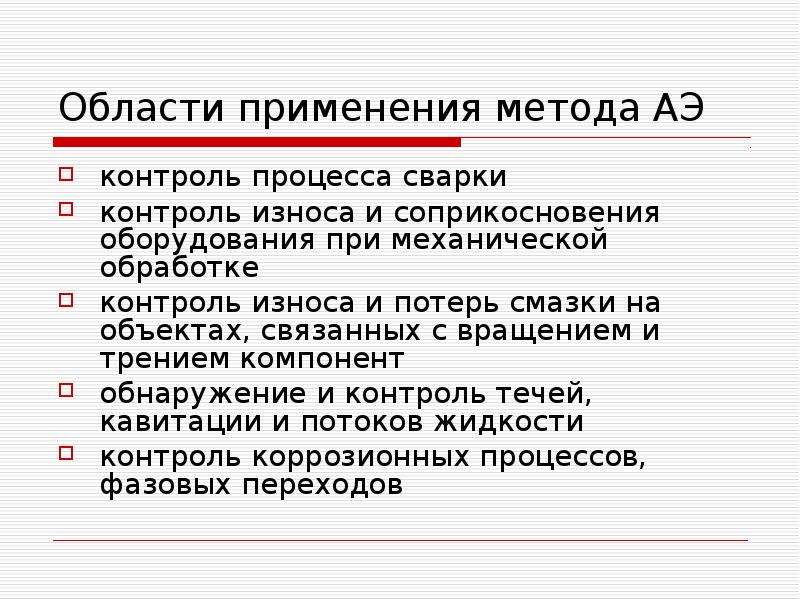

Области применения метода АЭ контроль процесса сварки контроль износа и соприкосновения оборудования при механической обработке контроль износа и потерь смазки на объектах, связанных с вращением и трением компонент обнаружение и контроль течей, кавитации и потоков жидкости контроль коррозионных процессов, фазовых переходов

Слайд 7

Описание слайда:

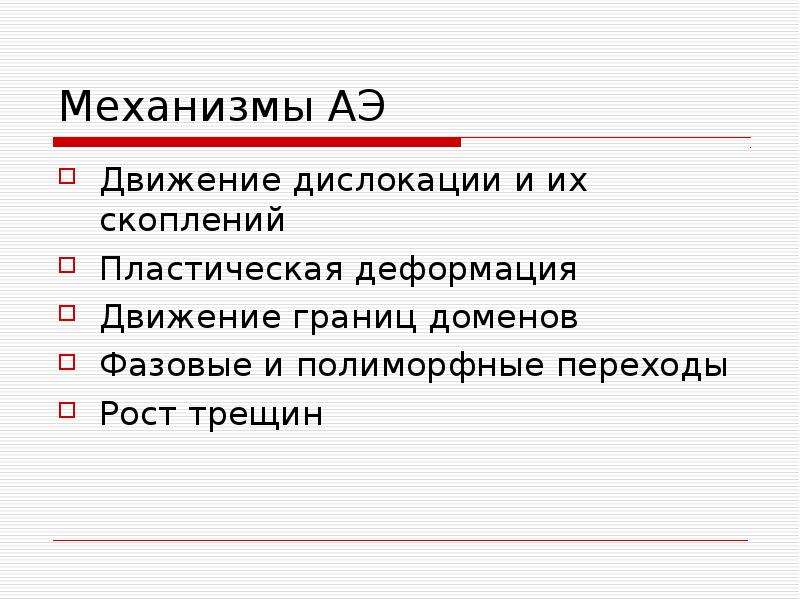

Механизмы АЭ Движение дислокации и их скоплений Пластическая деформация Движение границ доменов Фазовые и полиморфные переходы Рост трещин

Слайд 8

Описание слайда:

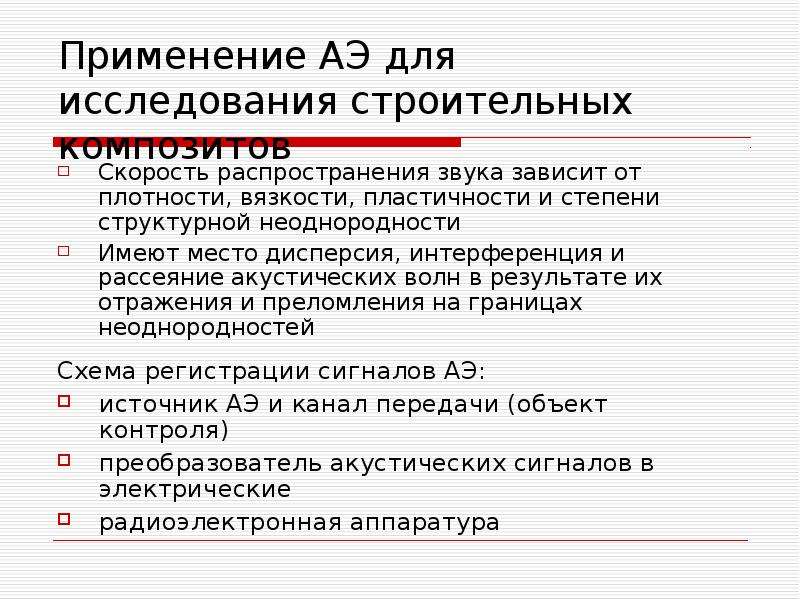

Применение АЭ для исследования строительных композитов Скорость распространения звука зависит от плотности, вязкости, пластичности и степени структурной неоднородности Имеют место дисперсия, интерференция и рассеяние акустических волн в результате их отражения и преломления на границах неоднородностей

Слайд 9

Описание слайда:

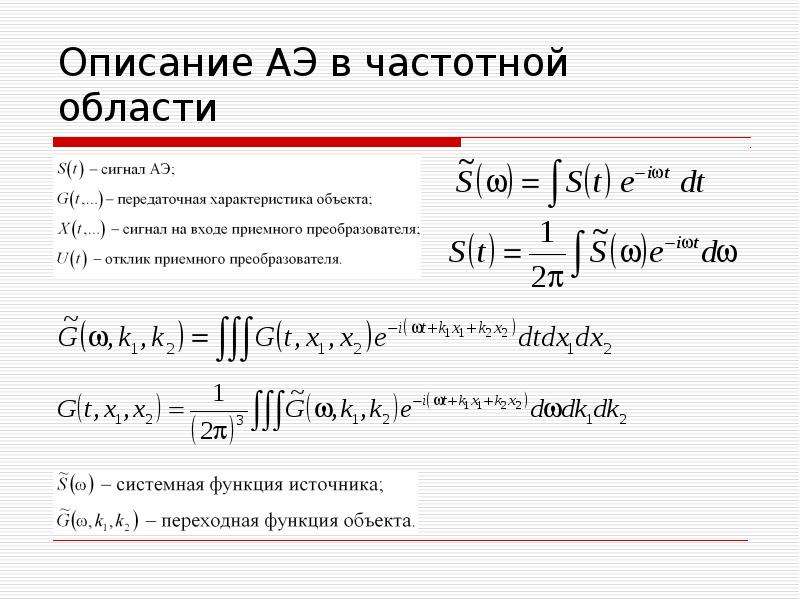

Описание АЭ в частотной области

Слайд 10

Описание слайда:

Акустические свойства КМ

Слайд 11

Описание слайда:

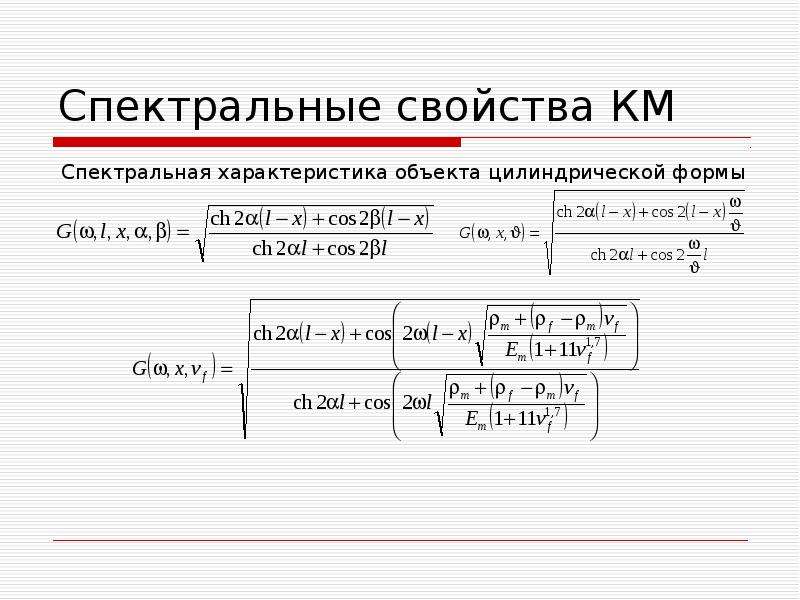

Спектральные свойства КМ

Слайд 12

Описание слайда:

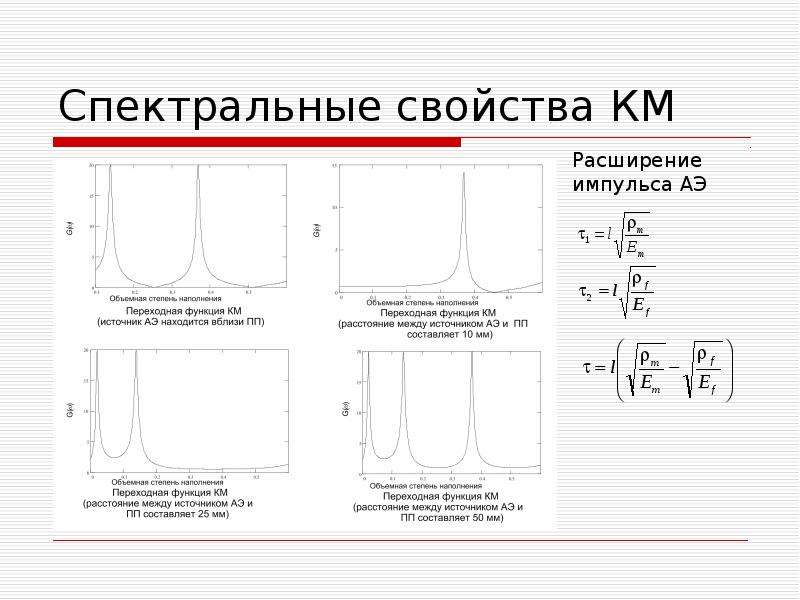

Спектральные свойства КМ

Слайд 13

Описание слайда:

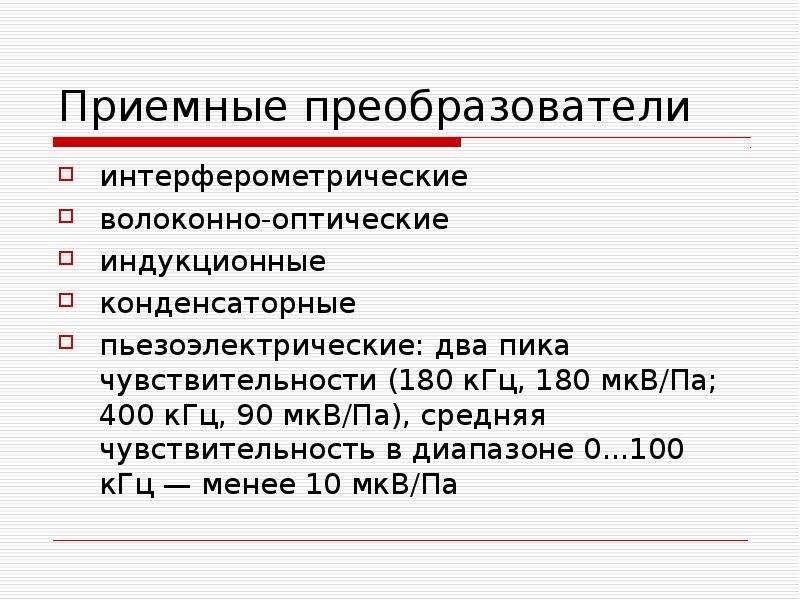

Приемные преобразователи интерферометрические волоконно-оптические индукционные конденсаторные пьезоэлектрические: два пика чувствительности (180 кГц, 180 мкВ/Па; 400 кГц, 90 мкВ/Па), средняя чувствительность в диапазоне 0...100 кГц — менее 10 мкВ/Па

Слайд 14

Описание слайда:

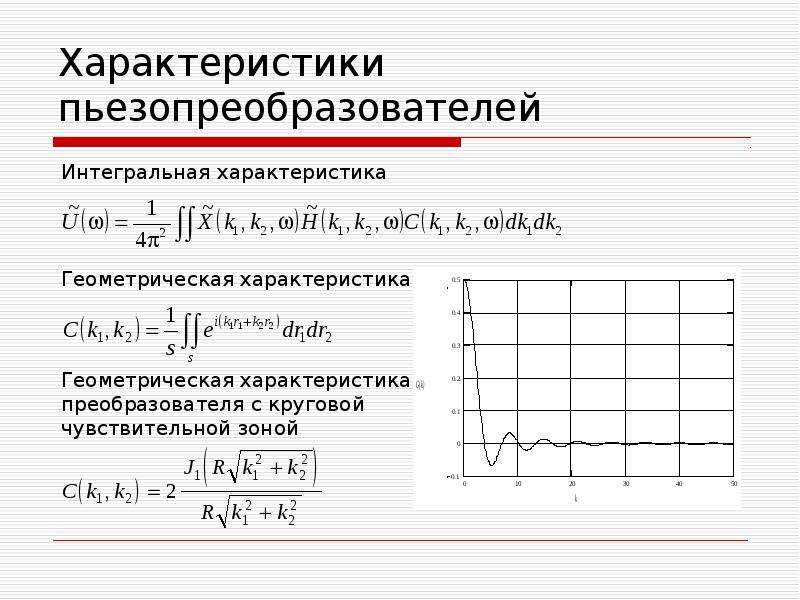

Характеристики пьезопреобразователей

Слайд 15

Описание слайда:

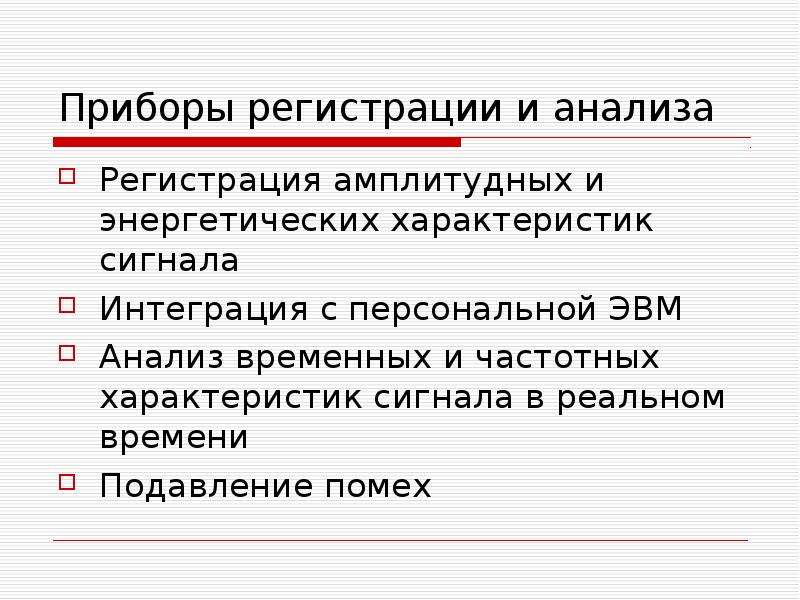

Приборы регистрации и анализа Регистрация амплитудных и энергетических характеристик сигнала Интеграция с персональной ЭВМ Анализ временных и частотных характеристик сигнала в реальном времени Подавление помех

Слайд 16

Описание слайда:

Подавление помех Амплитудная селекция основана на различии уровней сигналов АЭ и посторонних помех Частотная селекция реализуется включением полосовых фильтров или фильтров верхних частот Временная селекция основана на различии в крутизне переднего фронта импульса АЭ и помехи Пространственная селекция – ограничение зоны с источниками, сигналы которых регистрируются приемной аппаратурой Селекция мод основана на высокой избирательности приемника к отдельной волне или направлению перемещения

Слайд 17

Описание слайда:

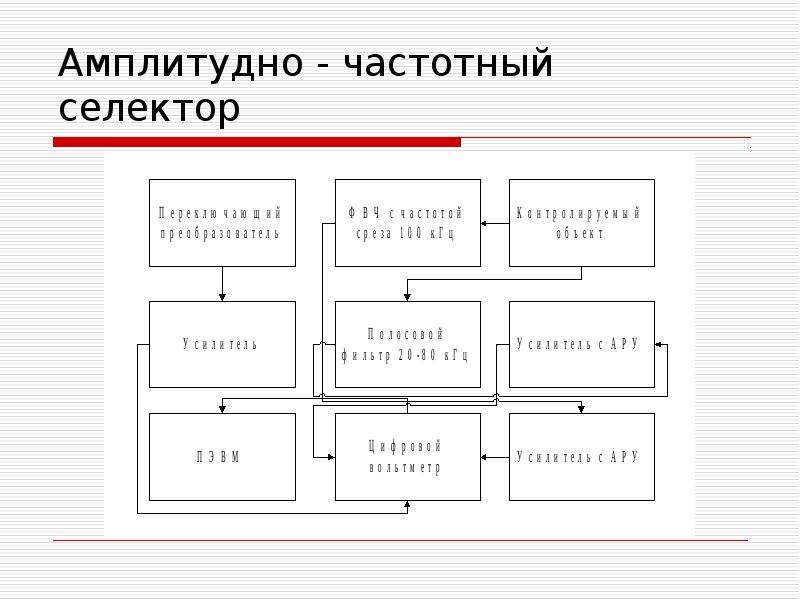

Амплитудно - частотный селектор

Слайд 18

Описание слайда:

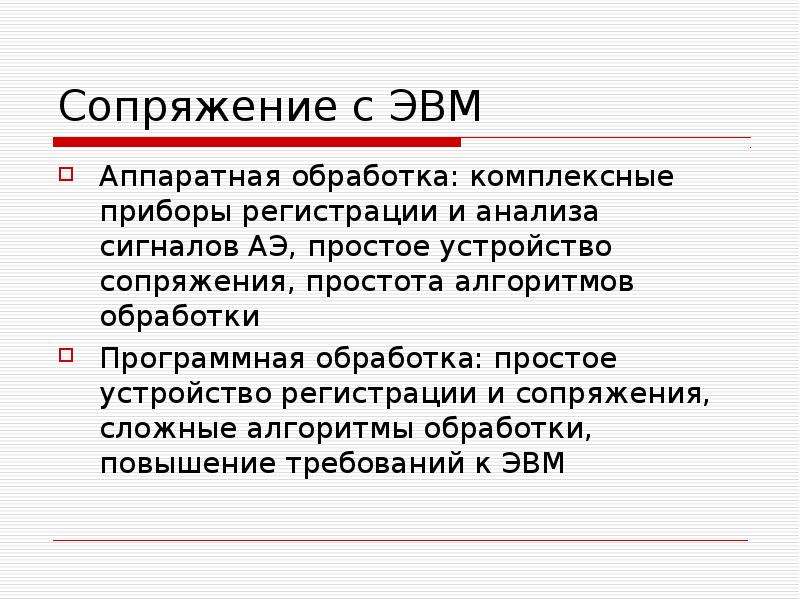

Сопряжение с ЭВМ Аппаратная обработка: комплексные приборы регистрации и анализа сигналов АЭ, простое устройство сопряжения, простота алгоритмов обработки Программная обработка: простое устройство регистрации и сопряжения, сложные алгоритмы обработки, повышение требований к ЭВМ
