Вы можете ознакомиться и скачать презентацию на тему Методы повышения точности средств измерений. Инвариантные и комплексные. Доклад-сообщение содержит 17 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Автоматизированные информационно-измерительные системы Зав. каф. АПП Кульчицкий Александр Александрович doz-ku@rambler.ru

Слайд 2

Описание слайда:

Лекция 14 Методы повышения точности средств измерений. Инвариантные и комплексные

Слайд 3

Описание слайда:

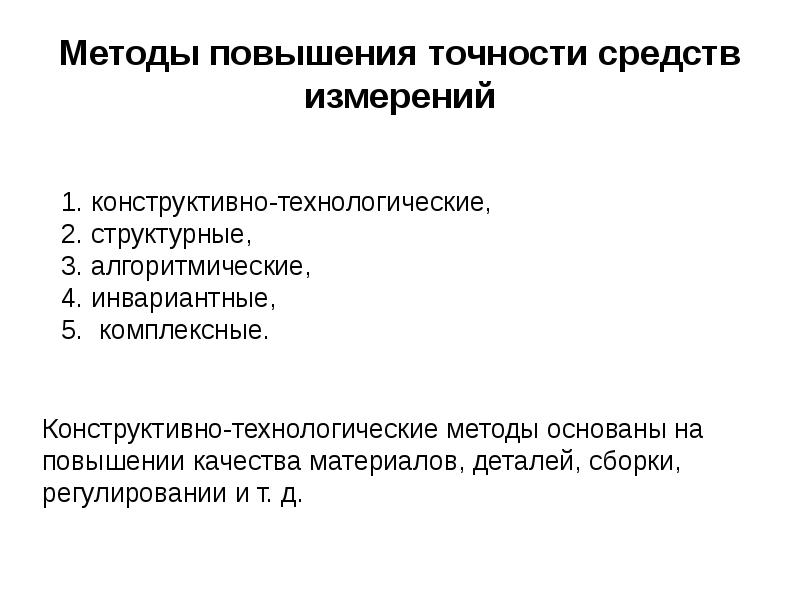

Методы повышения точности средств измерений

Слайд 4

Описание слайда:

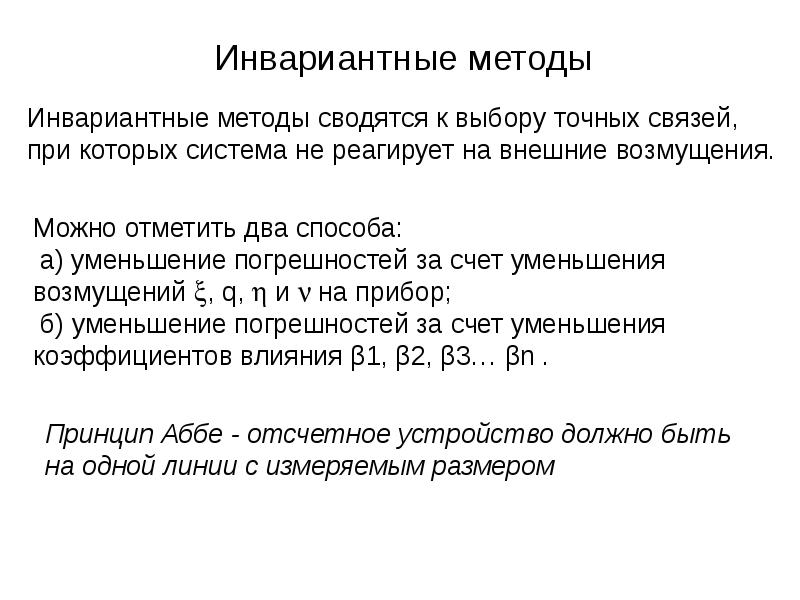

Инвариантные методы

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

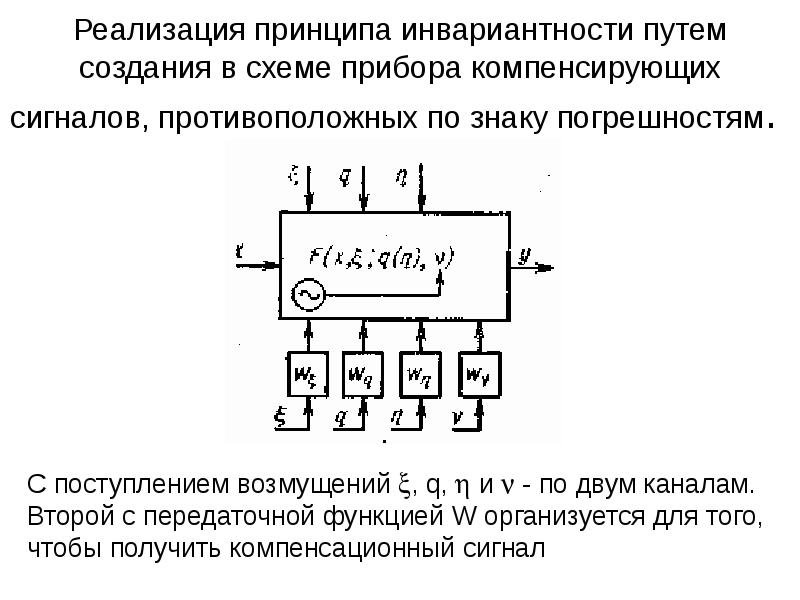

Реализация принципа инвариантности путем создания в схеме прибора компенсирующих сигналов, противоположных по знаку погрешностям.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

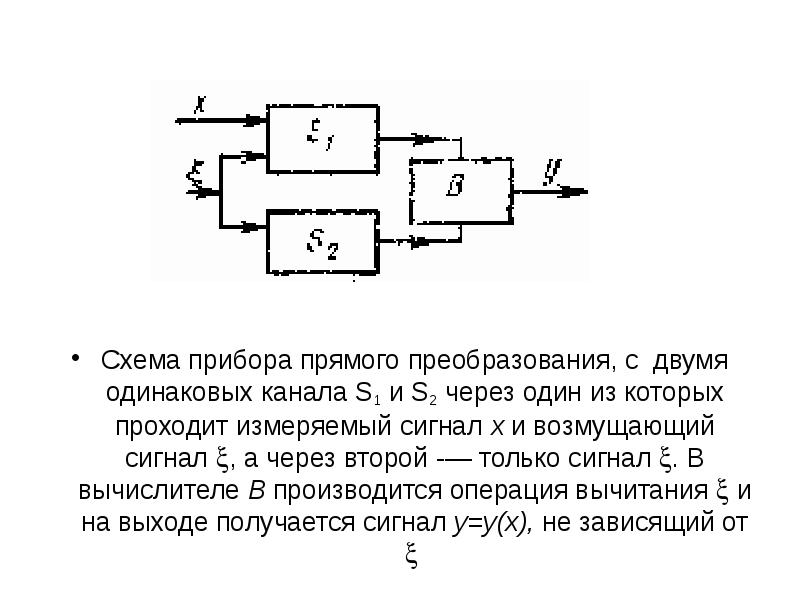

Схема прибора прямого преобразования, с двумя одинаковых канала S1 и S2 через один из которых проходит измеряемый сигнал х и возмущающий сигнал , а через второй -— только сигнал . В вычислителе В производится операция вычитания  и на выходе получается сигнал у=у(х), не зависящий от  Схема прибора прямого преобразования, с двумя одинаковых канала S1 и S2 через один из которых проходит измеряемый сигнал х и возмущающий сигнал , а через второй -— только сигнал . В вычислителе В производится операция вычитания  и на выходе получается сигнал у=у(х), не зависящий от 

Слайд 12

Описание слайда:

Алгоритмические методы

Слайд 13

Описание слайда:

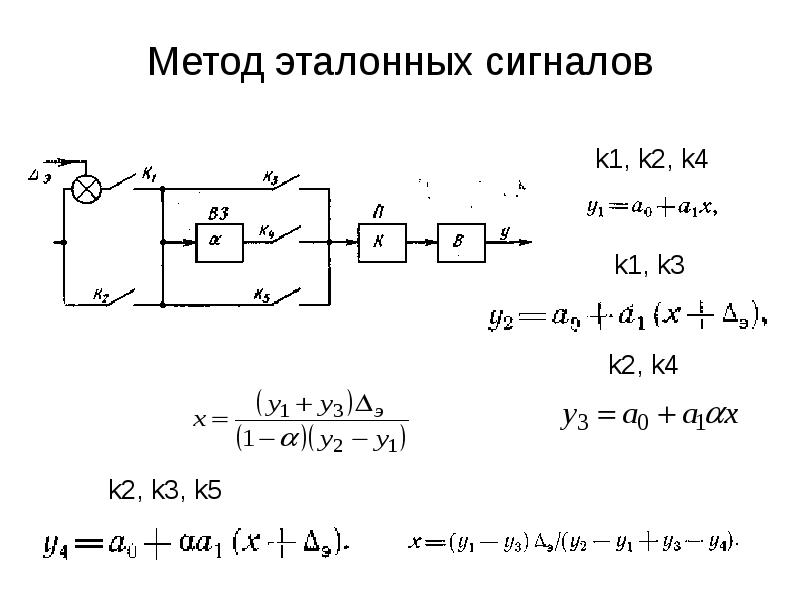

Метод эталонных сигналов

Слайд 14

Описание слайда:

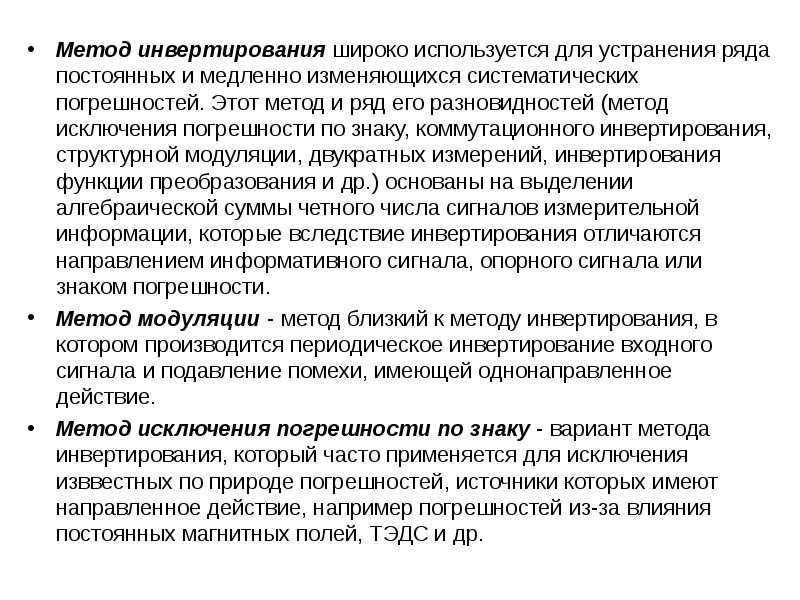

Метод инвертирования широко используется для устранения ряда постоянных и медленно изменяющихся систематических погрешностей. Этот метод и ряд его разновидностей (метод исключения погрешности по знаку, коммутационного инвертирования, структурной модуляции, двукратных измерений, инвертирования функции преобразования и др.) основаны на выделении алгебраической суммы четного числа сигналов измерительной информации, которые вследствие инвертирования отличаются направлением информативного сигнала, опорного сигнала или знаком погрешности. Метод инвертирования широко используется для устранения ряда постоянных и медленно изменяющихся систематических погрешностей. Этот метод и ряд его разновидностей (метод исключения погрешности по знаку, коммутационного инвертирования, структурной модуляции, двукратных измерений, инвертирования функции преобразования и др.) основаны на выделении алгебраической суммы четного числа сигналов измерительной информации, которые вследствие инвертирования отличаются направлением информативного сигнала, опорного сигнала или знаком погрешности. Метод модуляции - метод близкий к методу инвертирования, в котором производится периодическое инвертирование входного сигнала и подавление помехи, имеющей однонаправленное действие. Метод исключения погрешности по знаку - вариант метода инвертирования, который часто применяется для исключения изввестных по природе погрешностей, источники которых имеют направленное действие, например погрешностей из-за влияния постоянных магнитных полей, ТЭДС и др.

Слайд 15

Описание слайда:

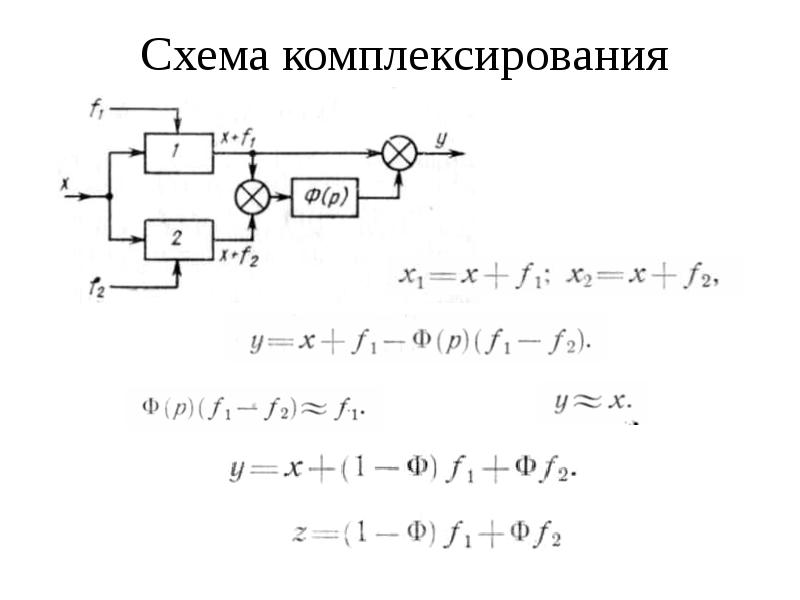

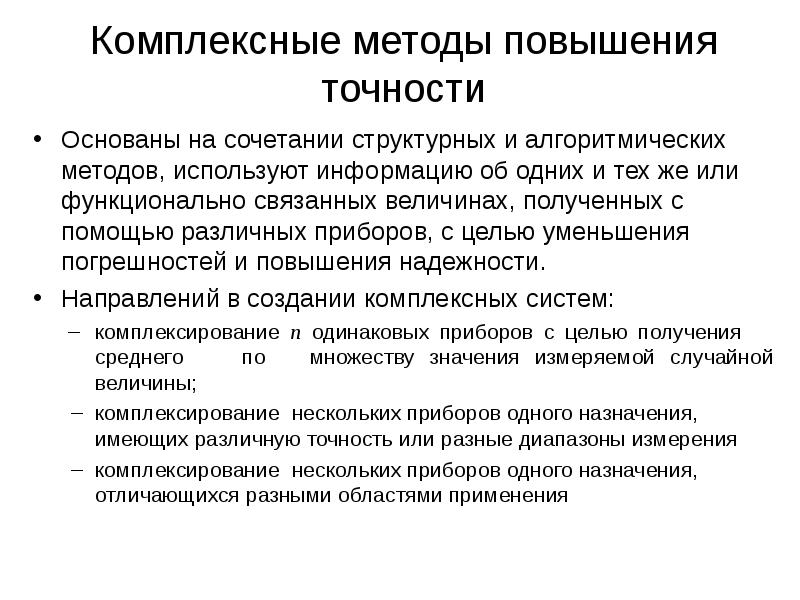

Комплексные методы повышения точности Основаны на сочетании структурных и алгоритмических методов, используют информацию об одних и тех же или функционально связанных величинах, полученных с помощью различных приборов, с целью уменьшения погрешностей и повышения надежности. Направлений в создании комплексных систем: комплексирование п одинаковых приборов с целью получения среднего по множеству значения измеряемой случайной величины; комплексирование нескольких приборов одного назначения, имеющих различную точность или разные диапазоны измерения комплексирование нескольких приборов одного назначения, отличающихся разными областями применения
