Слайд 1

Описание слайда:

Методы преобразования эпюра Проецируемая фигура может занимать по отношению к плоскости проекции различное положение. Решение задачи значительно упрощается в случае частного положения геометрической фигуры относительно плоскости проекции. При этом наиболее выгодным частным положением проецируемой фигуры следует считать: положение, перпендикулярное к плоскости проекции; положение, параллельное по отношению к плоскости проекции.

Слайд 2

Описание слайда:

Переход от общего положения геометрической фигуры к частному можно осуществить за счет изменения взаимного положения проецируемой фигуры и плоскости проекции. При ортогональном проецировании это достигается двумя путями: Переход от общего положения геометрической фигуры к частному можно осуществить за счет изменения взаимного положения проецируемой фигуры и плоскости проекции. При ортогональном проецировании это достигается двумя путями: 1. перемещением в пространстве проецируемой фигуры так, чтобы она заняла частное положение относительно плоскостей проекций, которые при этом не меняют своего положения в пространстве (метод вращения); 2. перемещением плоскостей проекций в новое положение, по отношению к которому проецируемая фигура окажется в частном положении (метод перемены плоскостей проекции).

Слайд 3

Описание слайда:

Методы преобразования эпюра Методы вращения: вращение вокруг прое-цирующей оси; плоскопараллельное перемещение; вращение вокруг линии уровня; вращение вокруг следа.

Слайд 4

Описание слайда:

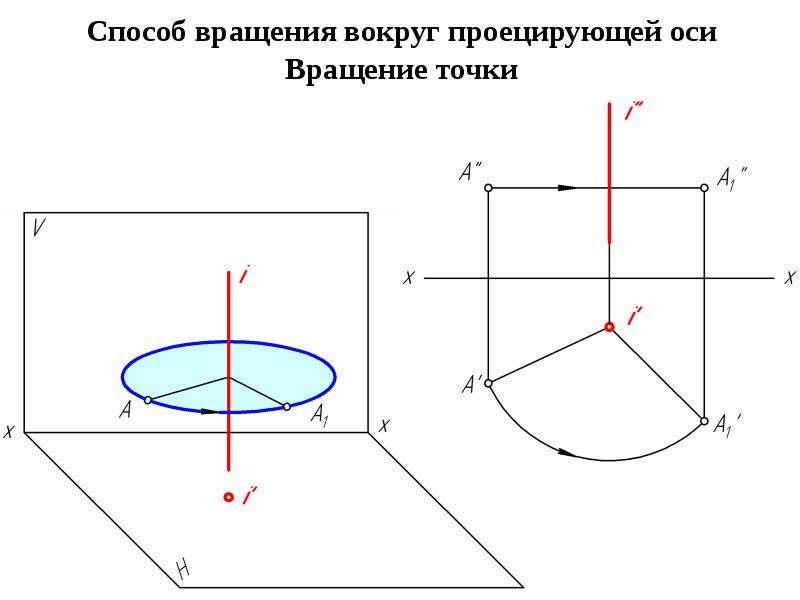

Способ вращения вокруг проецирующей оси Вращение точки

Слайд 5

Описание слайда:

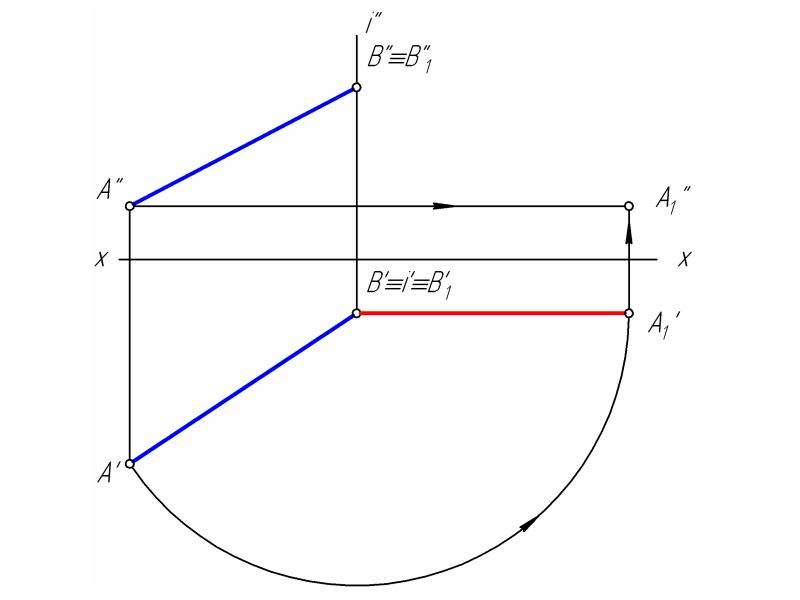

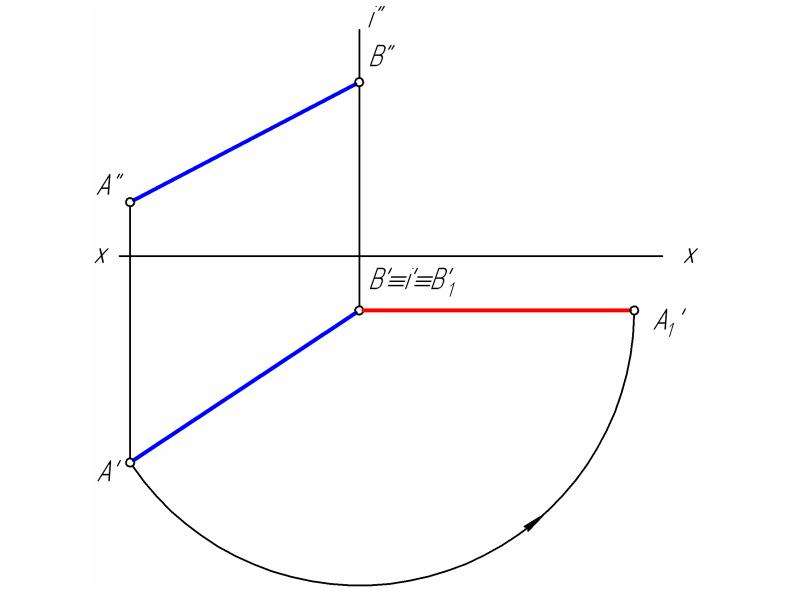

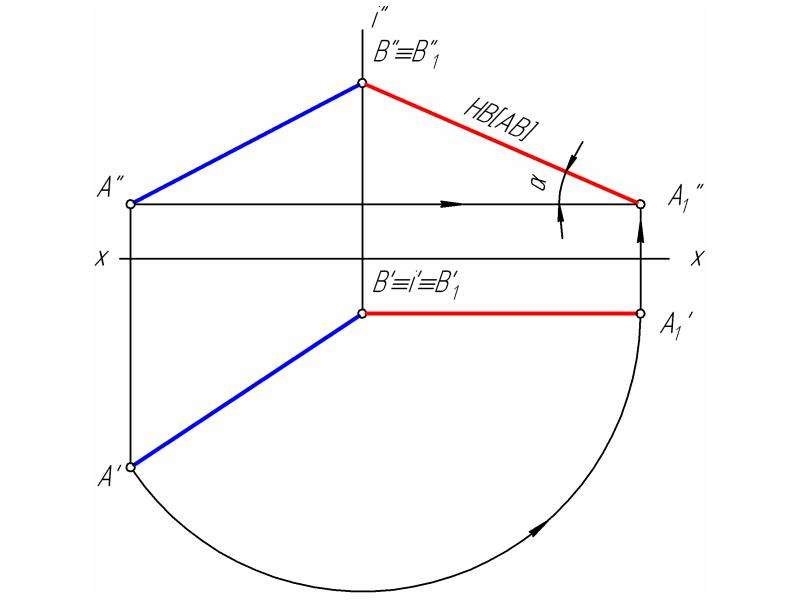

Способ вращения вокруг проецирующей оси Вращение отрезка

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Способ плоскопараллельного перемещения Для плоскопараллельного перемещения справедливо утверждение: при параллельном перемещении геомет-рической фигуры относительно плоскости проекции, проекция фигуры на эту плоскость хотя и меняет свое положение, но остается конгруентной проекции фигуры в ее исходном положении. Отметим свойства плоскопараллельного перемещения:

Слайд 10

Описание слайда:

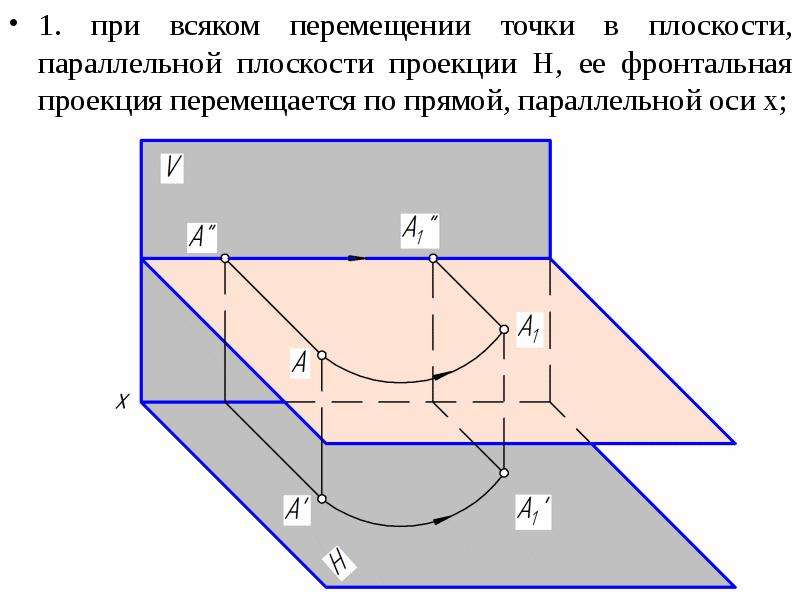

1. при всяком перемещении точки в плоскости, параллельной плоскости проекции Н, ее фронтальная проекция перемещается по прямой, параллельной оси х; 1. при всяком перемещении точки в плоскости, параллельной плоскости проекции Н, ее фронтальная проекция перемещается по прямой, параллельной оси х;

Слайд 11

Описание слайда:

2. при всяком перемещении точки в плоскости, параллельной плоскости проекции V, ее горизонталь-ная проекция перемещается по прямой, параллельной оси х.

Слайд 12

Описание слайда:

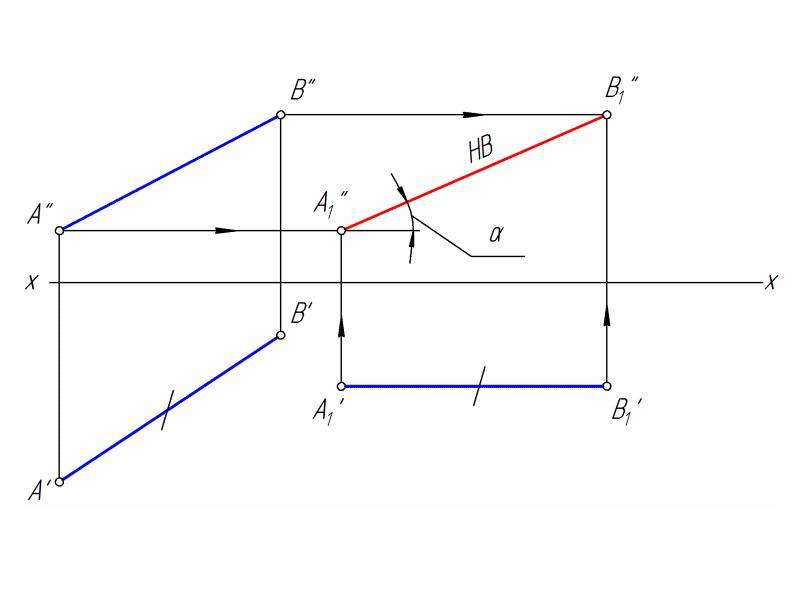

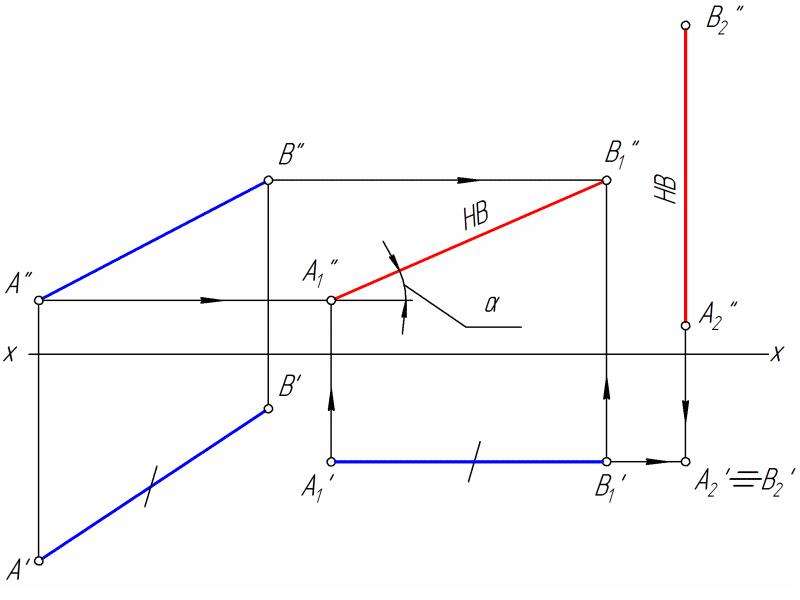

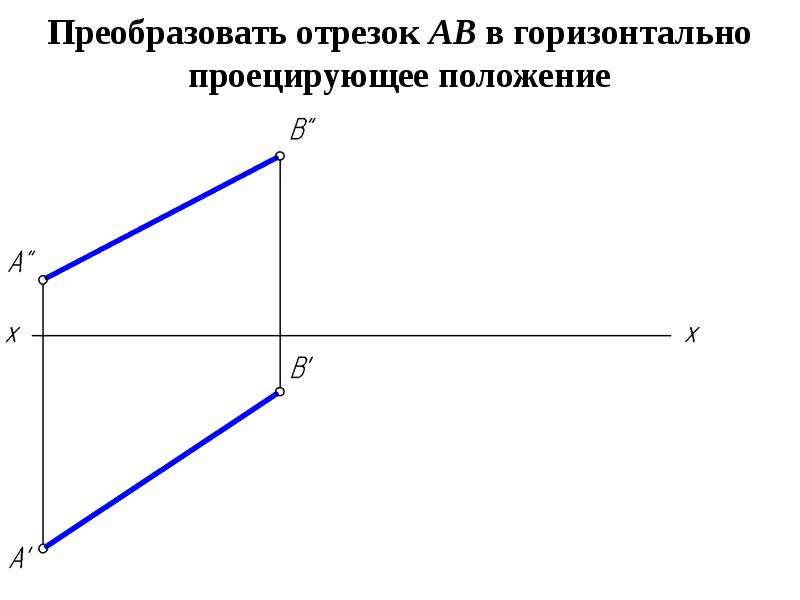

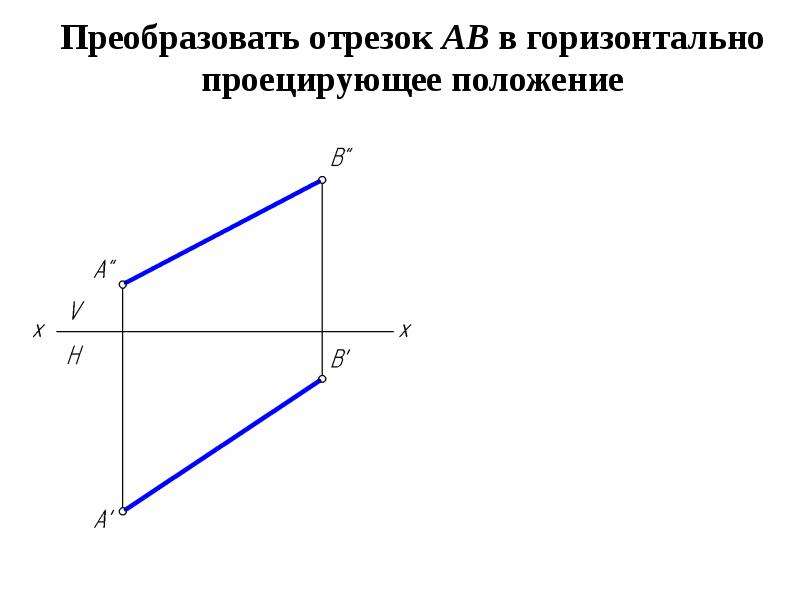

Преобразовать отрезок АВ в горизонтально проецирующее положение

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

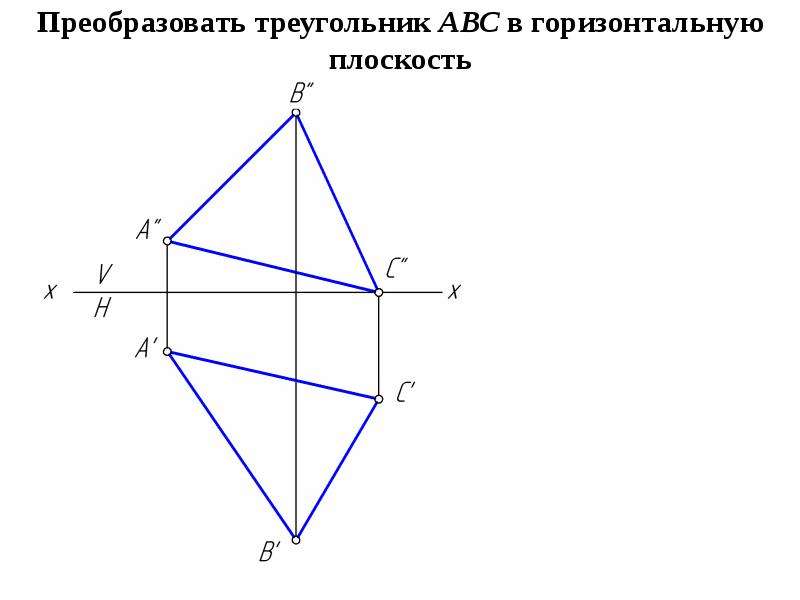

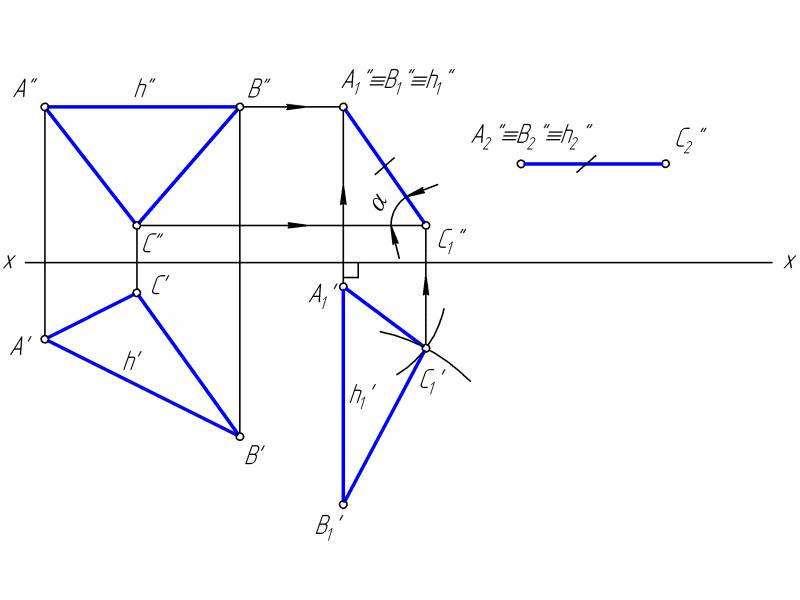

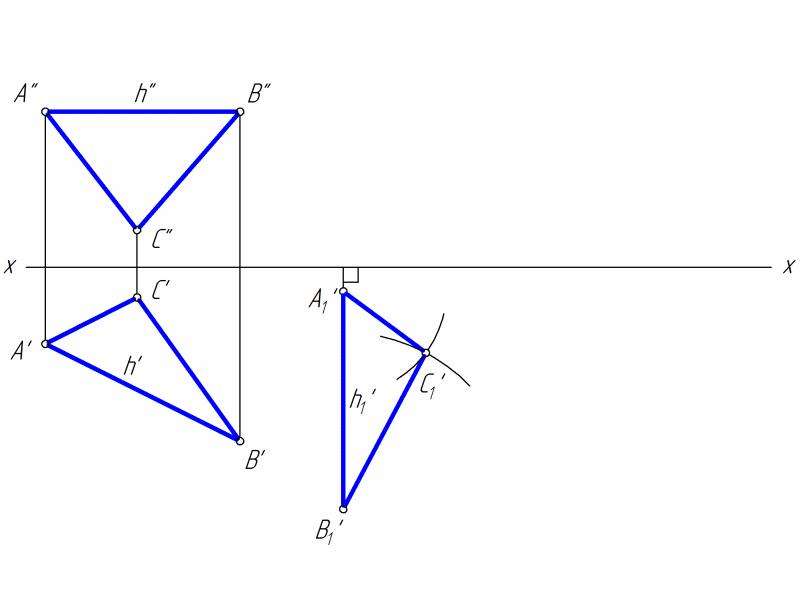

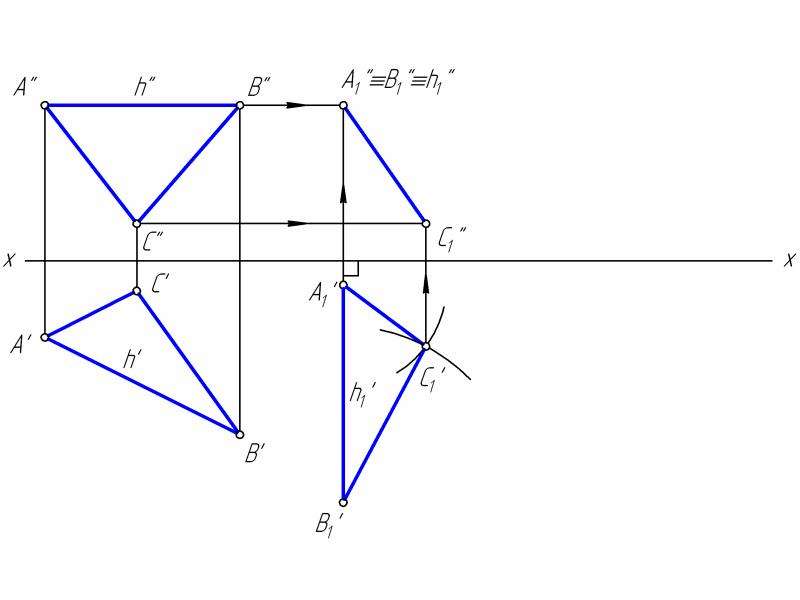

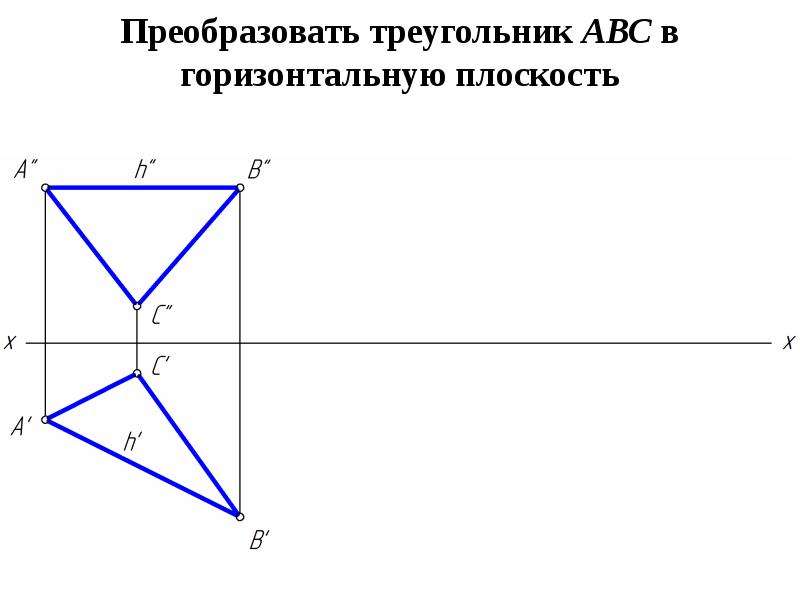

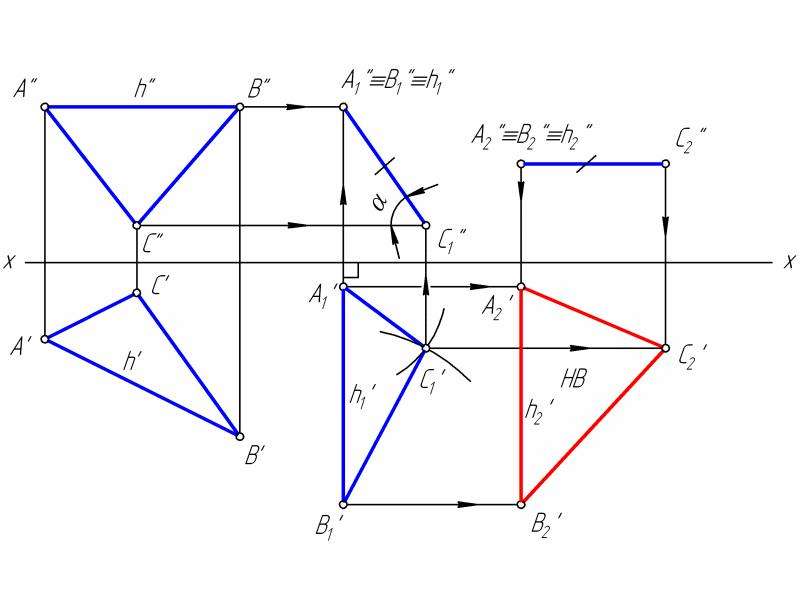

Преобразовать треугольник АВС в горизонтальную плоскость

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

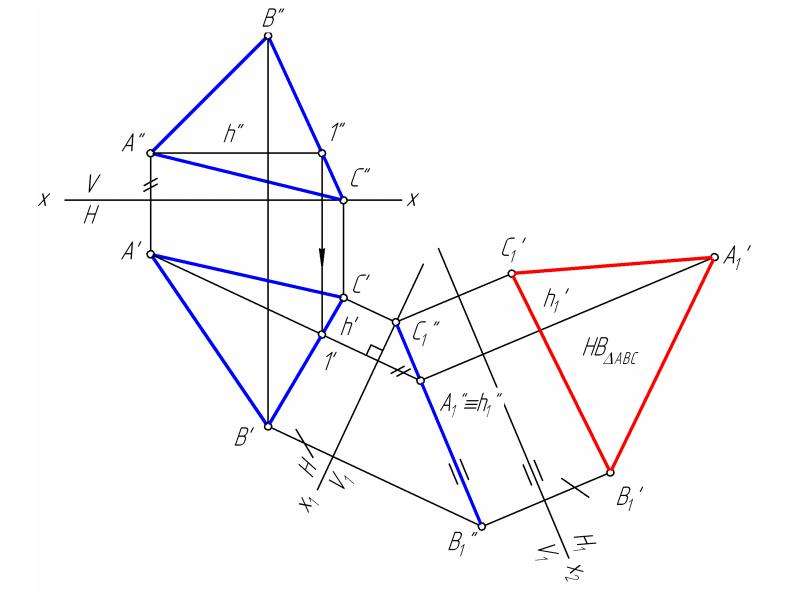

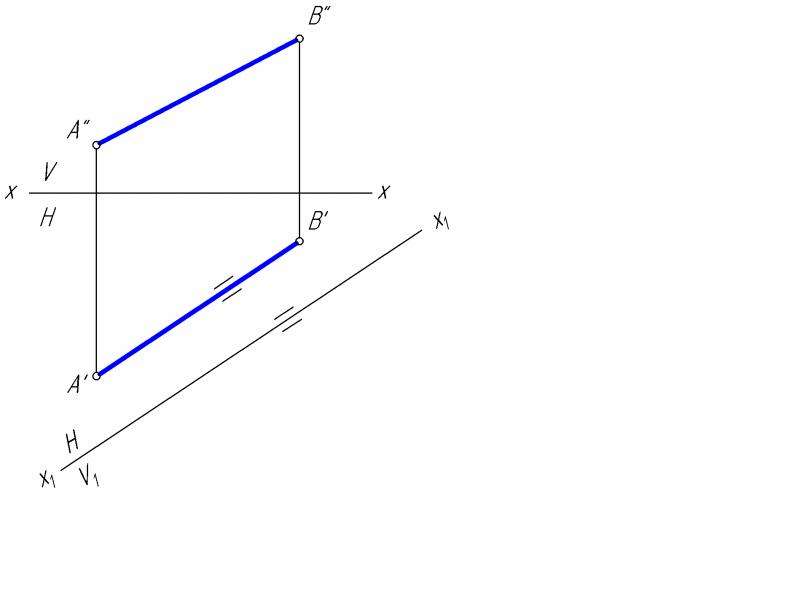

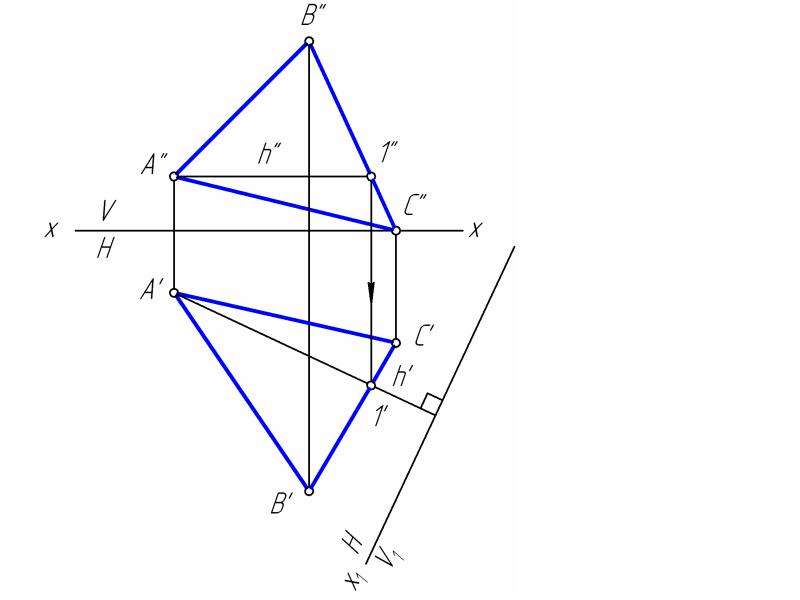

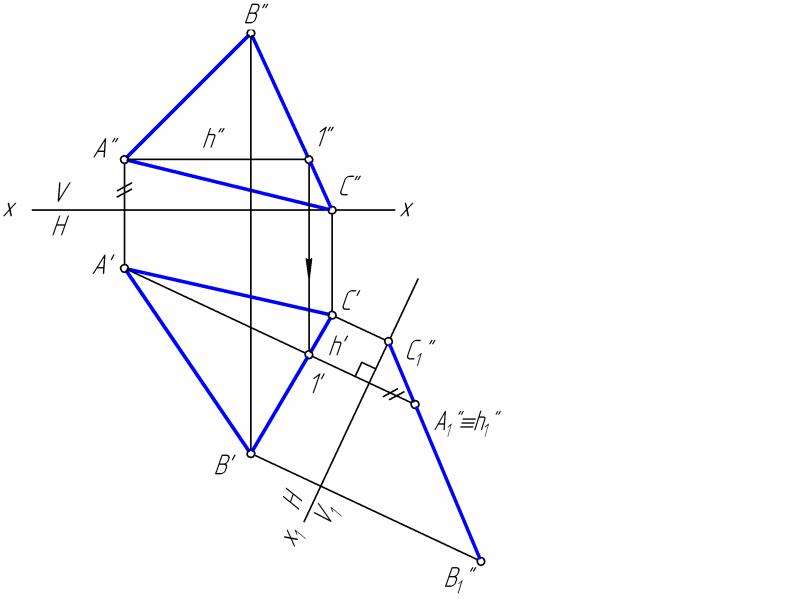

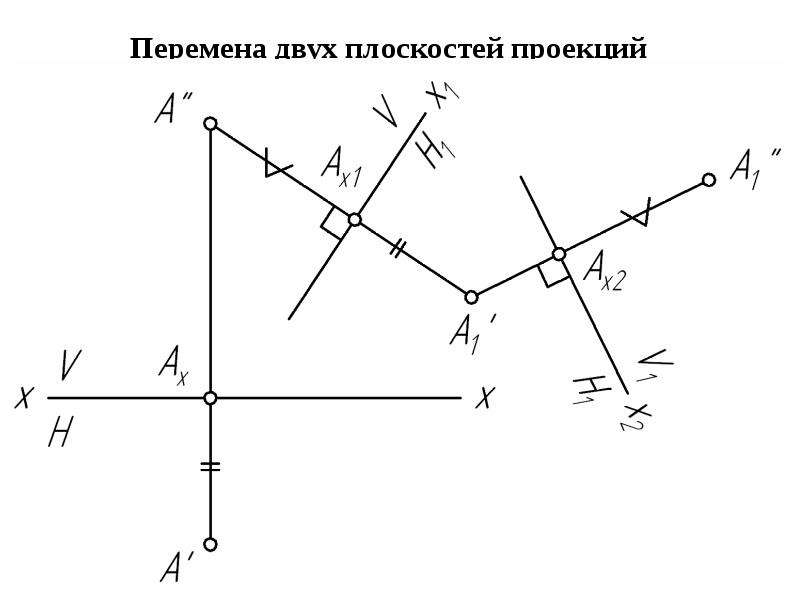

Метод перемены плоскостей проекций Положение новой плоскости проекции следует выбирать так, чтобы по отношению к ней проецируемая фигура заняла частное положение, обеспечивающее получение проекций наиболее удобных для решения поставленной задачи. Новую плоскость проекции выбирают перпендикулярно к старой. Проецируемые геометрические фигуры при этом не меняют своего положения в пространстве.

Слайд 22

Описание слайда:

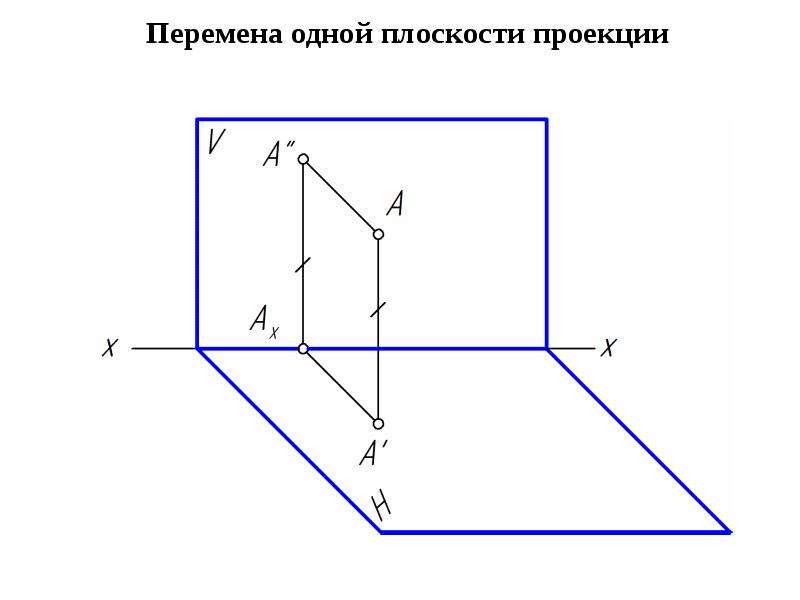

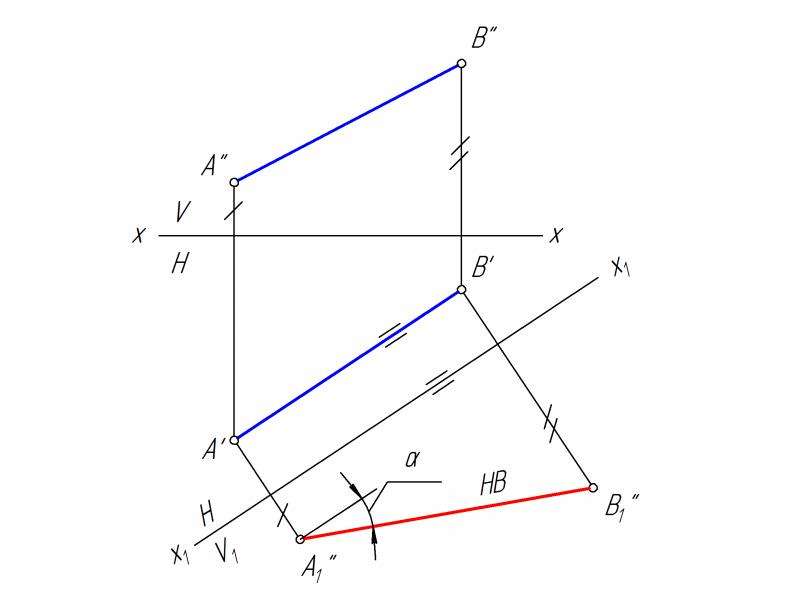

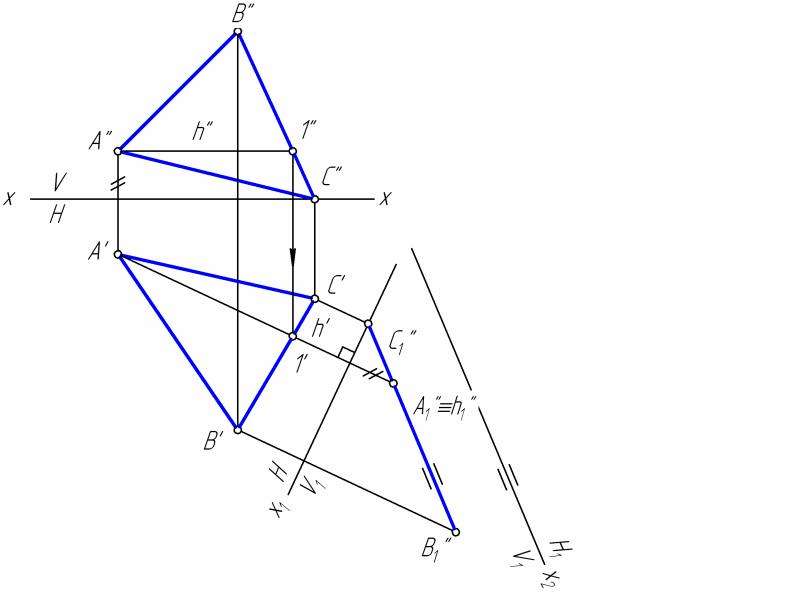

Перемена одной плоскости проекции

Слайд 23

Описание слайда:

Вводим новую плоскость проекции V1 перпендикулярно плоскости Н. Вводим новую плоскость проекции V1 перпендикулярно плоскости Н. Расстояние от новой оси х1 до новой проекции точки A1" равно расстоянию от старой оси х до заменяемой проекции A".
