Слайд 1

Описание слайда:

Санкт-Петербургский Государственный Электротехнический Университет «ЛЭТИ» Модель TCP/IP Васильева Анна Воробьёва Марина Факультет КТИ Кафедра МОЭВМ Группы № 5351, 5305 Санкт-Петербург 2008

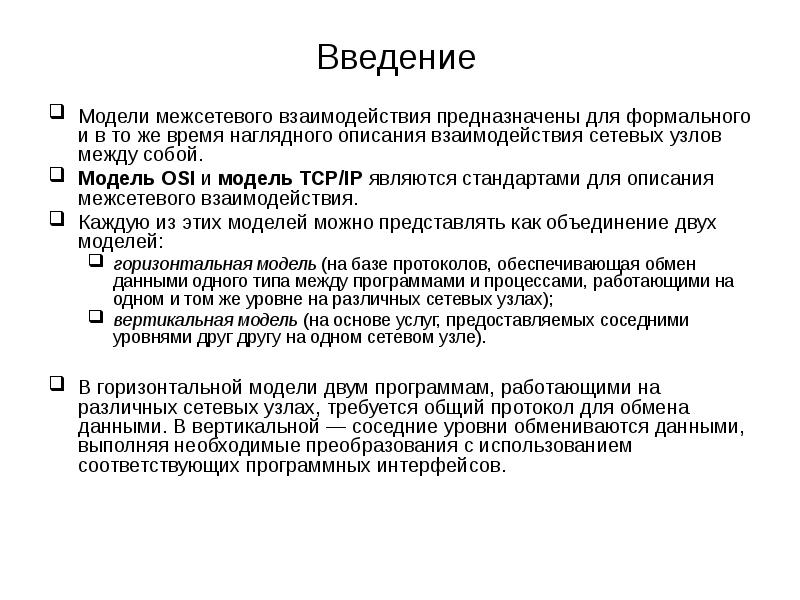

Слайд 2

Описание слайда:

Введение Модели межсетевого взаимодействия предназначены для формального и в то же время наглядного описания взаимодействия сетевых узлов между собой. Модель OSI и модель TCP/IP являются стандартами для описания межсетевого взаимодействия. Каждую из этих моделей можно представлять как объединение двух моделей: горизонтальная модель (на базе протоколов, обеспечивающая обмен данными одного типа между программами и процессами, работающими на одном и том же уровне на различных сетевых узлах); вертикальная модель (на основе услуг, предоставляемых соседними уровнями друг другу на одном сетевом узле). В горизонтальной модели двум программам, работающими на различных сетевых узлах, требуется общий протокол для обмена данными. В вертикальной — соседние уровни обмениваются данными, выполняя необходимые преобразования с использованием соответствующих программных интерфейсов.

Слайд 3

Описание слайда:

Введение Протокол (взаимосвязи) – правила и соглашения по ведению диалога между одинаковыми уровнями двух открытых систем. Стек коммуникационных протоколов – иерархически организованная совокупность протоколов, решающих задачу взаимодействия узлов сети. Интерфейс – правила и стандартизованные форматы сообщений, с помощью которых протоколы соседних уровней, находящихся в одном узле, взаимодействуют друг с другом. Интерфейс определяет набор услуг, которые нижележащий уровень предоставляет вышележащему. В данном докладе будет подробно рассмотрена модель TCP/IP. После чего мы сравним обе модели – модель OSI/ISO и модель TCP/IP – чтобы выяснить причины возникновения и существования каждой модели.

Слайд 4

Описание слайда:

Историческая справка 1974 год – опубликована статья Роберта Кана и Винта Серфа в журнале Transactions on Communications. Первое описание эталонной модели TCP/IP. В 1983 году протокол TCP/IP становится стандартом для сети ARPANET в виде документов, называемых RFC (Request For Comment) В 1983 году с целью упорядочения описания принципов взаимодействия устройств в сетях ISO (International Organization of Standardization) предложила семиуровневую эталонную коммуникационную модель модель OSI (Open System Interconnection). В 1989 году компьютеры ARPANET были подключены к сети NSFnet (Сеть национальных научных разработок) В 1990 ARPANET превращается в Internet. C 1996 TCP/IP считается стандартом локальных и глобальных сетей.

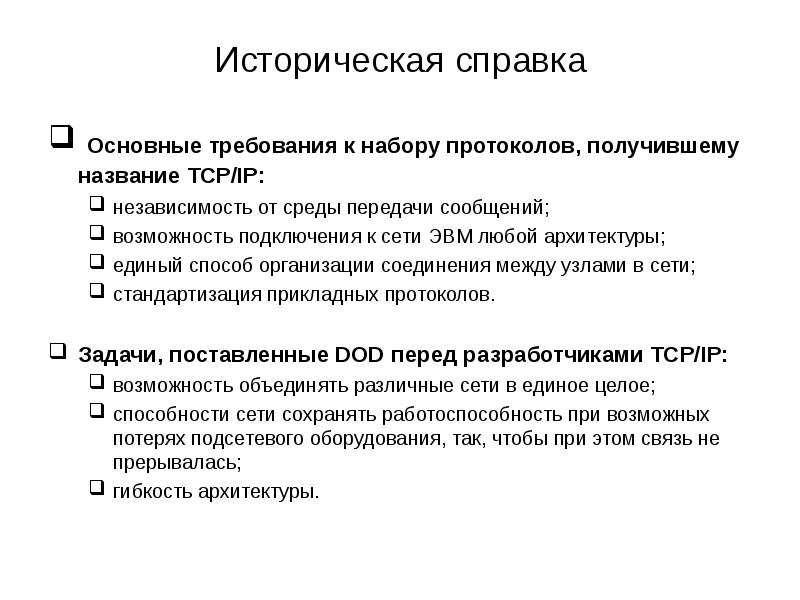

Слайд 5

Описание слайда:

Историческая справка Основные требования к набору протоколов, получившему название TCP/IP: независимость от среды передачи сообщений; возможность подключения к сети ЭВМ любой архитектуры; единый способ организации соединения между узлами в сети; стандартизация прикладных протоколов. Задачи, поставленные DOD перед разработчиками TCP/IP: возможность объединять различные сети в единое целое; способности сети сохранять работоспособность при возможных потерях подсетевого оборудования, так, чтобы при этом связь не прерывалась; гибкость архитектуры.

Слайд 6

Описание слайда:

Модель TCP/IP Многоуровневая архитектура стека TCP/IP

Слайд 7

Описание слайда:

Название единиц данных, используемые в TCP/IP

Слайд 8

Описание слайда:

Сетезависимые и сетенезависимые уровни стека TCP/IP

Слайд 9

Описание слайда:

Уровень сетевого доступа

Слайд 10

Описание слайда:

Уровень межсетевого взаимодействия

Слайд 11

Описание слайда:

Межхостовый уровень сетевого доступа

Слайд 12

Описание слайда:

Прикладной уровень модели TCP/IP

Слайд 13

Описание слайда:

Основополагающие протоколы Internet и взаимосвязи между ними

Слайд 14

Описание слайда:

Основополагающие протоколы Internet и взаимосвязи между ними

Слайд 15

Описание слайда:

Основной задачей канального уровня обеспечить сервис сетевому уровню

Слайд 16

Описание слайда:

Типичный фрагмент WAN (два маршрутизатора соединены через телефонную линию)

Слайд 17

Описание слайда:

Сравнение эталонных моделей OSI и TCP/IP

Слайд 18

Описание слайда:

Сравнение эталонных моделей OSI и TCP/IP Общие черты: Обе модели основаны на концепции стека независимых протоколов. Сходность функциональности уровней: Уровни, начиная с транспортного и выше, предоставляют сквозную, не зависящую от сети транспортную службу для процессов, желающих обмениваться информацией. Эти уровни образуют поставщика транспорта. Уровни выше транспортного являются прикладными потребителями транспортных сервисов.

Слайд 19

Описание слайда:

Сравнение эталонных моделей OSI и TCP/IP: различия Три центральные концепции: Службы Интерфейсы Протоколы

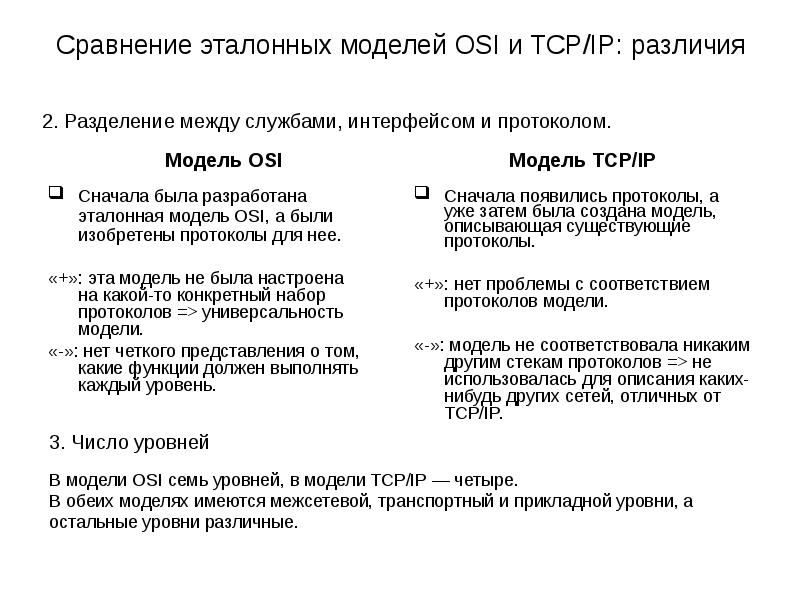

Слайд 20

Описание слайда:

Сравнение эталонных моделей OSI и TCP/IP: различия Сначала была разработана эталонная модель OSI, а были изобретены протоколы для нее. «+»: эта модель не была настроена на какой-то конкретный набор протоколов => универсальность модели. «-»: нет четкого представления о том, какие функции должен выполнять каждый уровень.

Слайд 21

Описание слайда:

Сравнение эталонных моделей OSI и TCP/IP: различия на сетевом уровне поддерживает оба типа связи; на транспортном уровне поддерживает только связь на основе соединений (поскольку транспортные службы являются видимыми для пользователя)

Слайд 22

Описание слайда:

Критика эталонной модели TCP/IP Нет четкого разграничения концепций служб, интерфейса и протокола. Не является общей и довольно плохо описывает любой стек протоколов, кроме TCP/IP. Хост-сетевой уровень не является уровнем в том смысле, который обычно используется в контексте уровневых протоколов. Это скорее интерфейс между сетью и уровнями передачи данных. Не различаются физический уровень и уровень передачи данных. Эффективным образом разработано только два протокола TCP и IP, все остальные являются недоработанными.

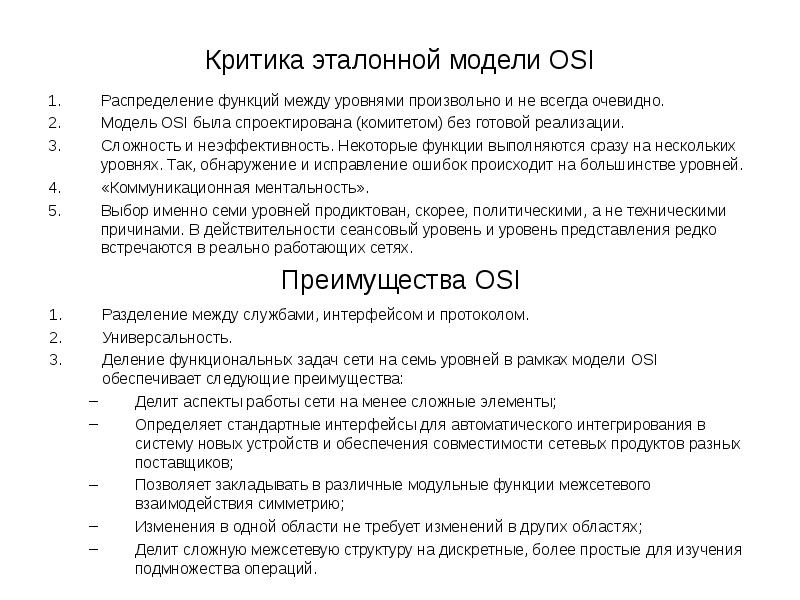

Слайд 23

Описание слайда:

Критика эталонной модели OSI Распределение функций между уровнями произвольно и не всегда очевидно. Модель OSI была спроектирована (комитетом) без готовой реализации. Сложность и неэффективность. Некоторые функции выполняются сразу на нескольких уровнях. Так, обнаружение и исправление ошибок происходит на большинстве уровней. «Коммуникационная ментальность». Выбор именно семи уровней продиктован, скорее, политическими, а не техническими причинами. В действительности сеансовый уровень и уровень представления редко встречаются в реально работающих сетях.

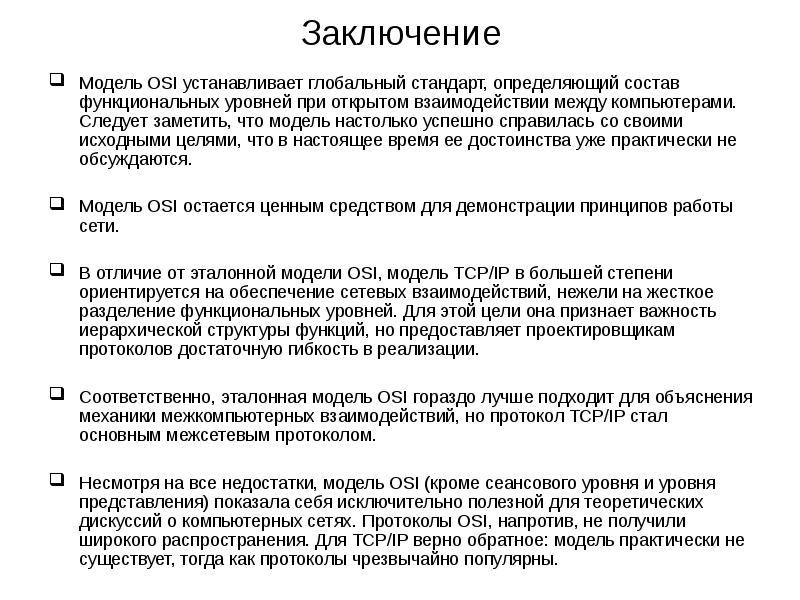

Слайд 24

Описание слайда:

Заключение Модель OSI устанавливает глобальный стандарт, определяющий состав функциональных уровней при открытом взаимодействии между компьютерами. Следует заметить, что модель настолько успешно справилась со своими исходными целями, что в настоящее время ее достоинства уже практически не обсуждаются. Модель OSI остается ценным средством для демонстрации принципов работы сети. В отличие от эталонной модели OSI, модель ТСР/IP в большей степени ориентируется на обеспечение сетевых взаимодействий, нежели на жесткое разделение функциональных уровней. Для этой цели она признает важность иерархической структуры функций, но предоставляет проектировщикам протоколов достаточную гибкость в реализации. Соответственно, эталонная модель OSI гораздо лучше подходит для объяснения механики межкомпьютерных взаимодействий, но протокол TCP/IP стал основным межсетевым протоколом. Несмотря на все недостатки, модель OSI (кроме сеансового уровня и уровня представления) показала себя исключительно полезной для теоретических дискуссий о компьютерных сетях. Протоколы OSI, напротив, не получили широкого распространения. Для TCP/IP верно обратное: модель практически не существует, тогда как протоколы чрезвычайно популярны.

Слайд 25

Описание слайда:

Заключение Актуальность модели TCP/IP связана прежде всего с распространением и развитием сетевых технологий internet/intranet, базирующихся на стеке протоколов TCP/IP, а также с более точным отражением процесса сетевого взаимодействия. В большинстве современных публикаций именно четырехуровневая модель принимается в качестве основы.

Слайд 26

Описание слайда:

Список используемой литературы В. Амато. Основы организации сетей Cisco. В.Г. Олифер, Н.А. Олифер. Основы сетей передачи данных. Ю.В. Новиков, С.В. Кондратенко. Основы локальных сетей. Сети ЭВМ: протоколы, стандарты, интерфейсы / Ю. Блэк; перев. с англ. - М.: Мир, 1990. Стандарты вычислительных сетей. В.К. Щербо – М.:КУДИЦ – ОБРАЗ, 2000 – 272 с.
