Слайд 1

Описание слайда:

Модемные технологии 56кбит Как увеличить линейную скорость модемов выше 33.6 кбит

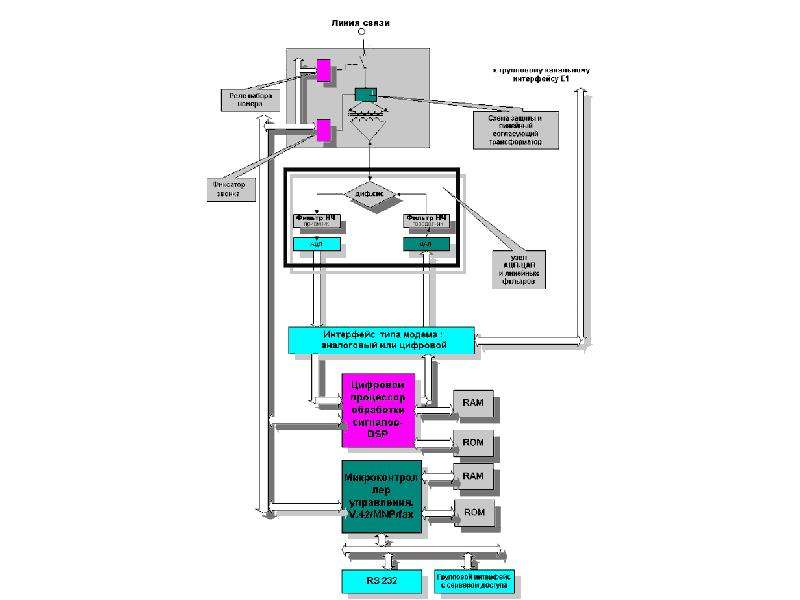

Слайд 2

Описание слайда:

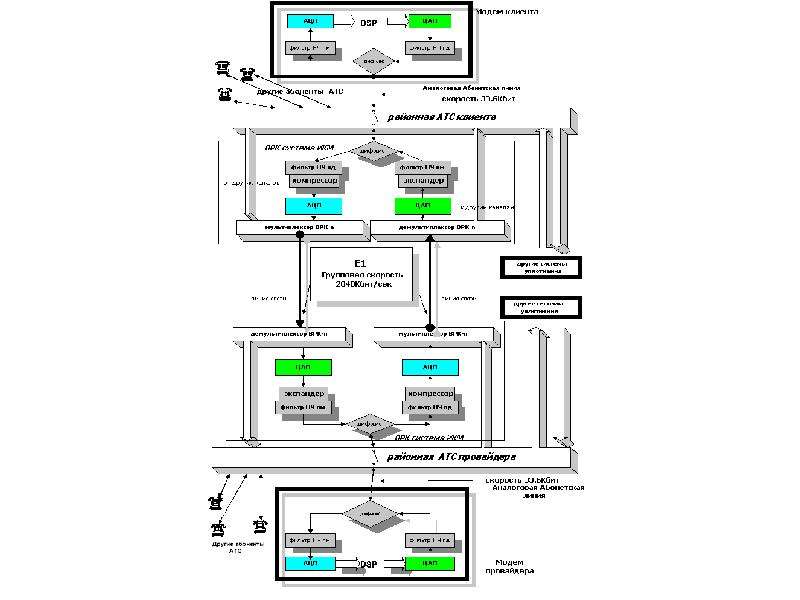

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

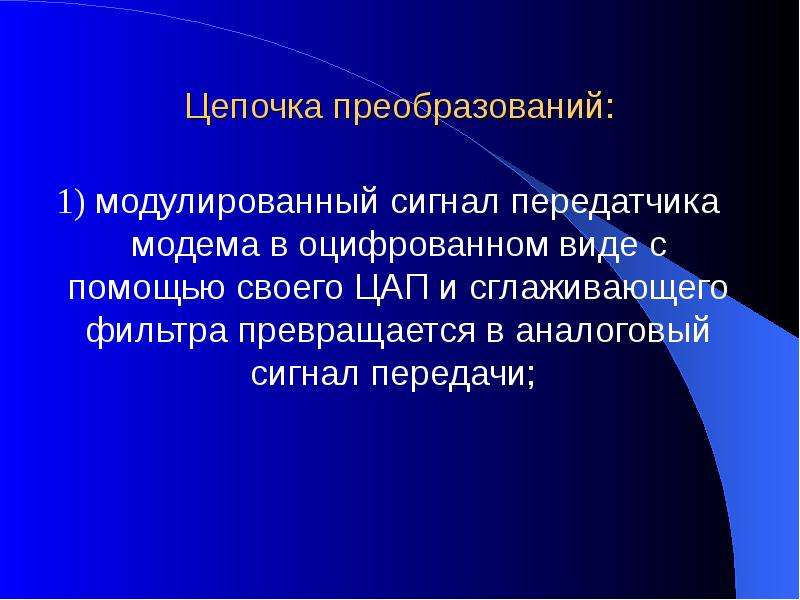

Цепочка преобразований: 1) модулированный сигнал передатчика модема в оцифрованном виде с помощью своего ЦАП и сглаживающего фильтра превращается в аналоговый сигнал передачи;

Слайд 5

Описание слайда:

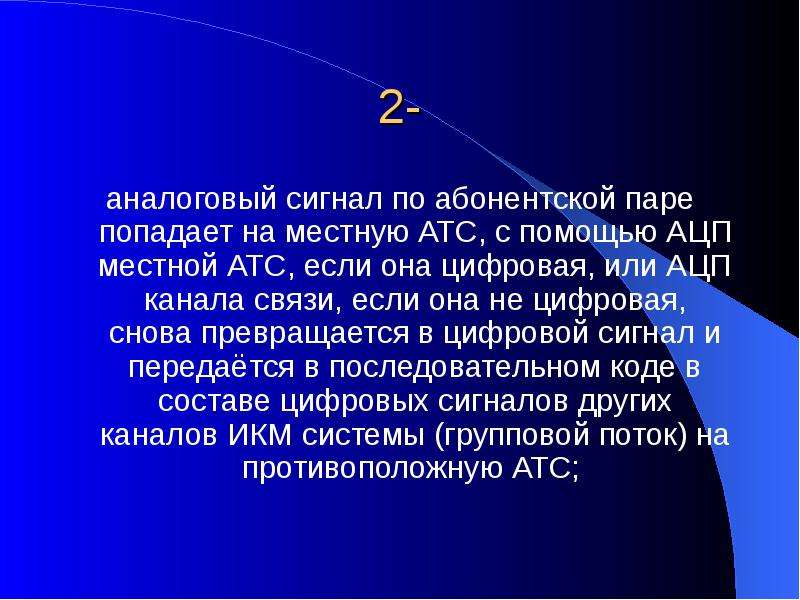

2- аналоговый сигнал по абонентской паре попадает на местную АТС, с помощью АЦП местной АТС, если она цифровая, или АЦП канала связи, если она не цифровая, снова превращается в цифровой сигнал и передаётся в последовательном коде в составе цифровых сигналов других каналов ИКМ системы (групповой поток) на противоположную АТС;

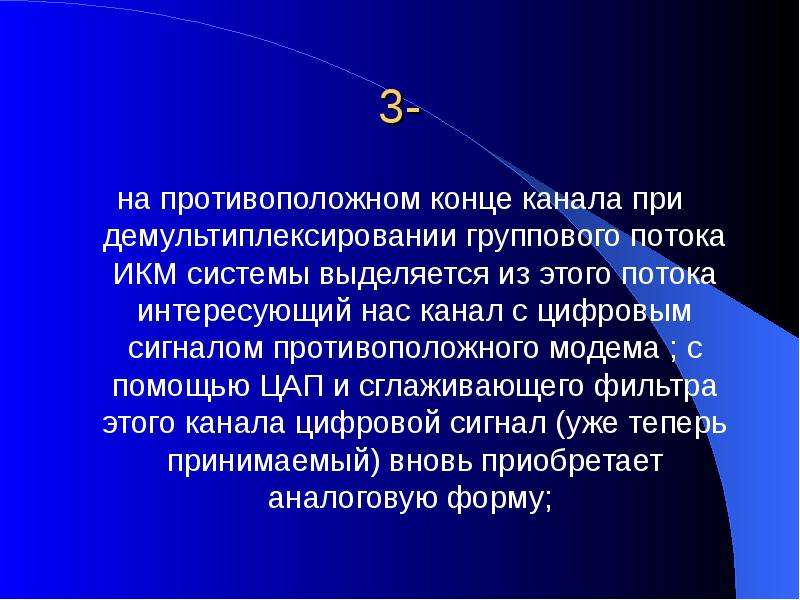

Слайд 6

Описание слайда:

3- на противоположном конце канала при демультиплексировании группового потока ИКМ системы выделяется из этого потока интересующий нас канал с цифровым сигналом противоположного модема ; с помощью ЦАП и сглаживающего фильтра этого канала цифровой сигнал (уже теперь принимаемый) вновь приобретает аналоговую форму;

Слайд 7

Описание слайда:

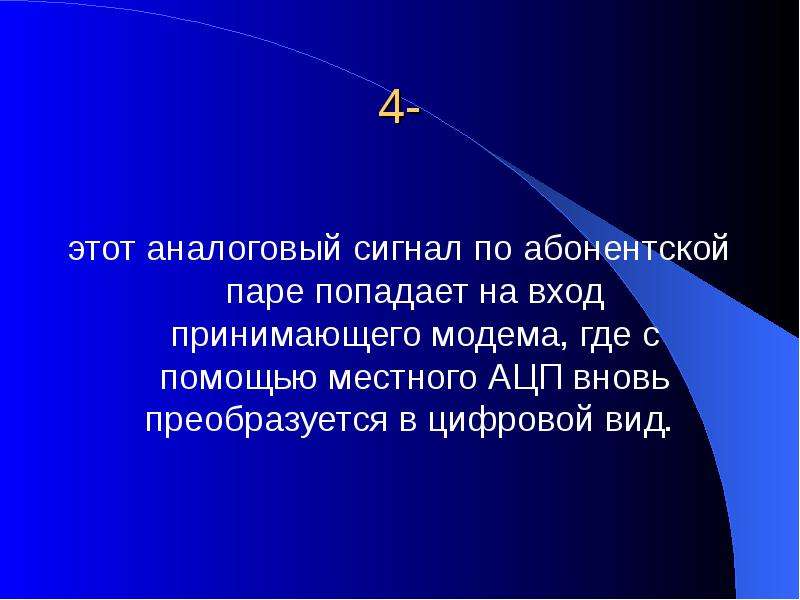

4- этот аналоговый сигнал по абонентской паре попадает на вход принимающего модема, где с помощью местного АЦП вновь преобразуется в цифровой вид.

Слайд 8

Описание слайда:

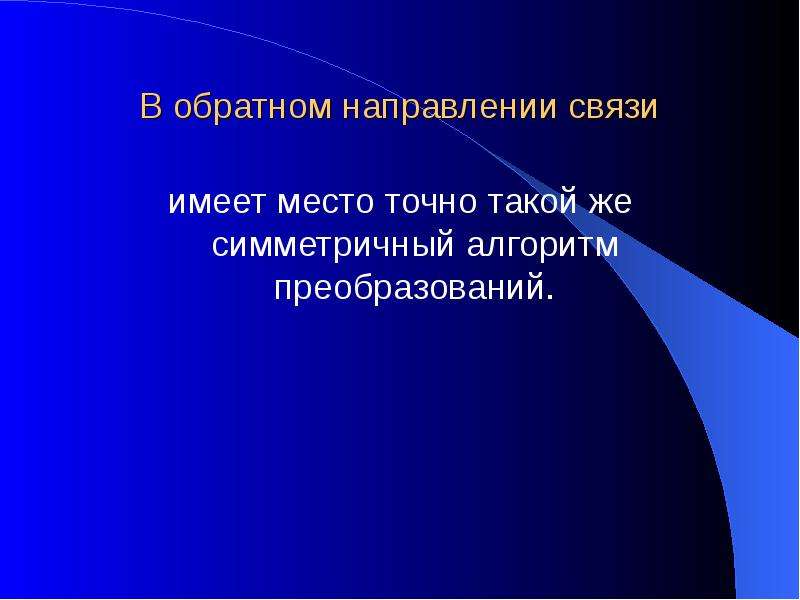

В обратном направлении связи имеет место точно такой же симметричный алгоритм преобразований.

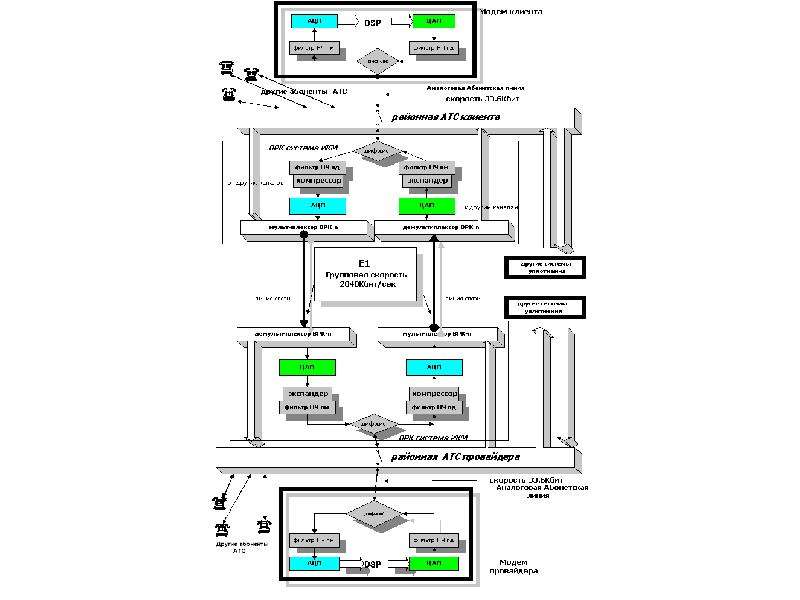

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

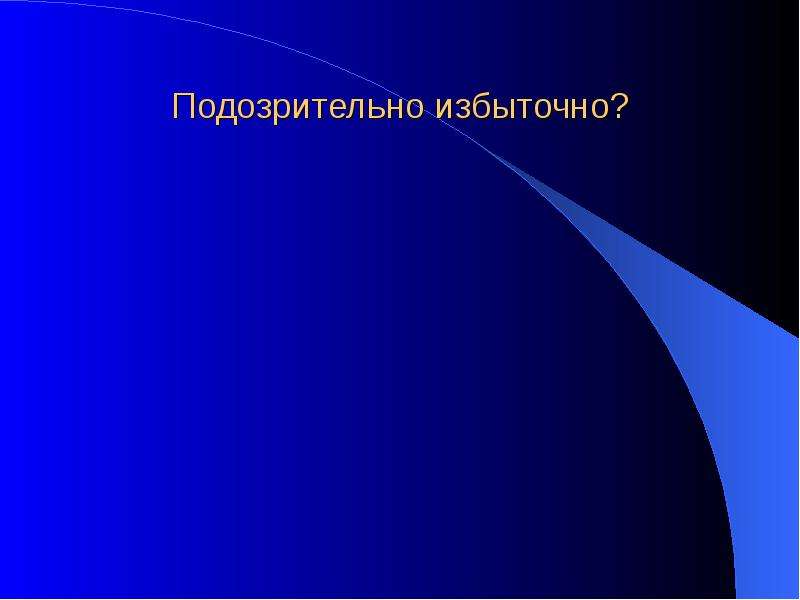

Подозрительно избыточно?

Слайд 11

Описание слайда:

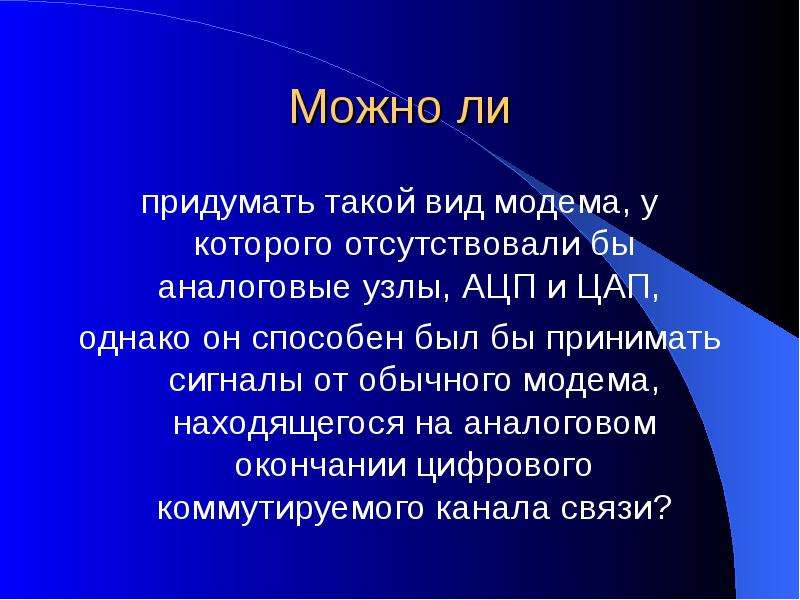

Можно ли придумать такой вид модема, у которого отсутствовали бы аналоговые узлы, АЦП и ЦАП, однако он способен был бы принимать сигналы от обычного модема, находящегося на аналоговом окончании цифрового коммутируемого канала связи?

Слайд 12

Описание слайда:

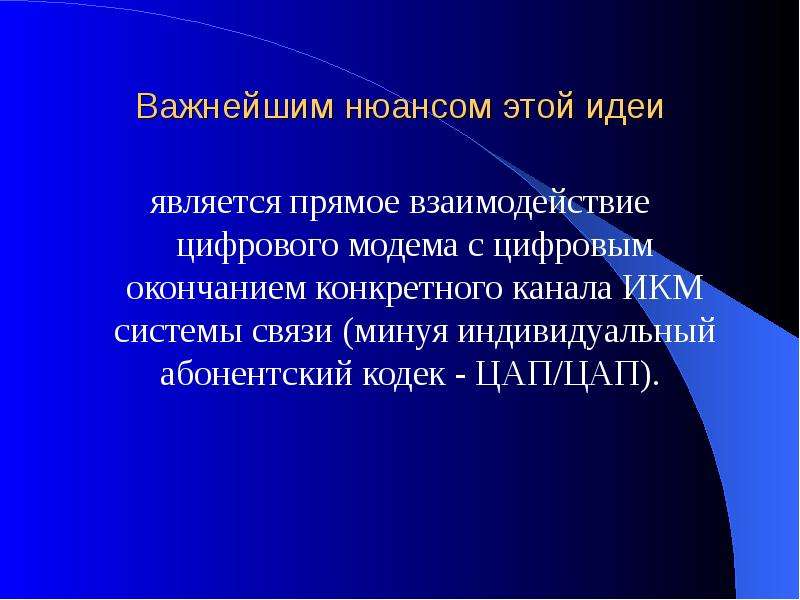

Важнейшим нюансом этой идеи является прямое взаимодействие цифрового модема с цифровым окончанием конкретного канала ИКМ системы связи (минуя индивидуальный абонентский кодек - ЦАП/ЦАП).

Слайд 13

Описание слайда:

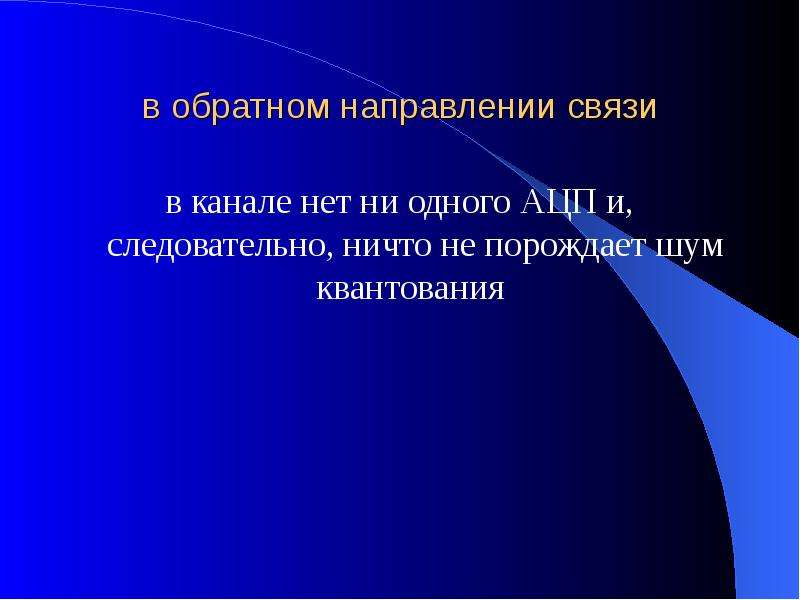

в обратном направлении связи в канале нет ни одного АЦП и, следовательно, ничто не порождает шум квантования

Слайд 14

Описание слайда:

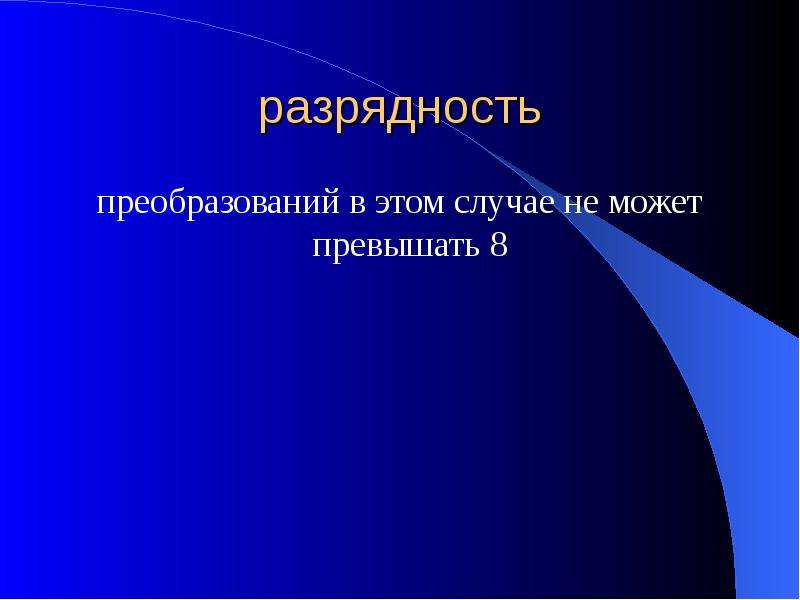

разрядность преобразований в этом случае не может превышать 8

Слайд 15

Описание слайда:

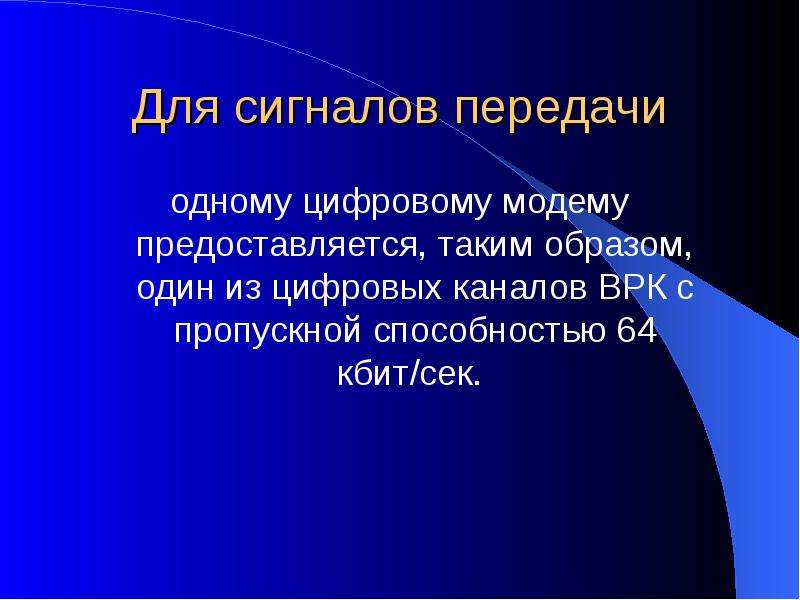

Для сигналов передачи одному цифровому модему предоставляется, таким образом, один из цифровых каналов ВРК с пропускной способностью 64 кбит/сек.

Слайд 16

Описание слайда:

Следует особо подчеркнуть что речь идёт не о потоке данных с этой скоростью, а лишь о потоке в 8000 в секунду цифровых 8-битных кодов отсчётов мгновенных значений сигналов передачи этого модема.

Слайд 17

Описание слайда:

Можно вложить в этот поток цифровые коды отсчётов мгновенных значений сигналов передачи любых общепринятых методов модуляции,например, в соответствии со стандартом V.34/V.34+ITU-T.

Слайд 18

Описание слайда:

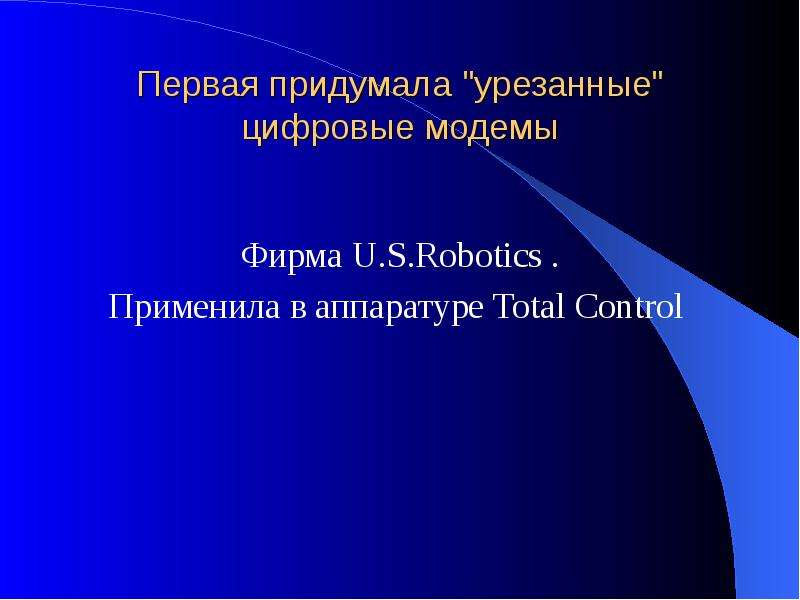

Первая придумала "урезанные" цифровые модемы Фирма U.S.Robotics . Применила в аппаратуре Total Control

Слайд 19

Описание слайда:

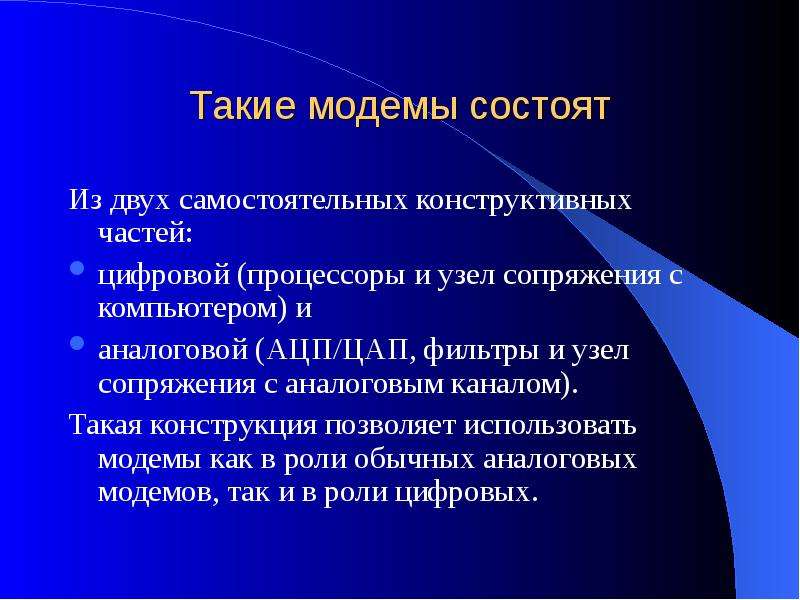

Такие модемы состоят Из двух самостоятельных конструктивных частей: цифровой (процессоры и узел сопряжения с компьютером) и аналоговой (АЦП/ЦАП, фильтры и узел сопряжения с аналоговым каналом). Такая конструкция позволяет использовать модемы как в роли обычных аналоговых модемов, так и в роли цифровых.

Слайд 20

Описание слайда:

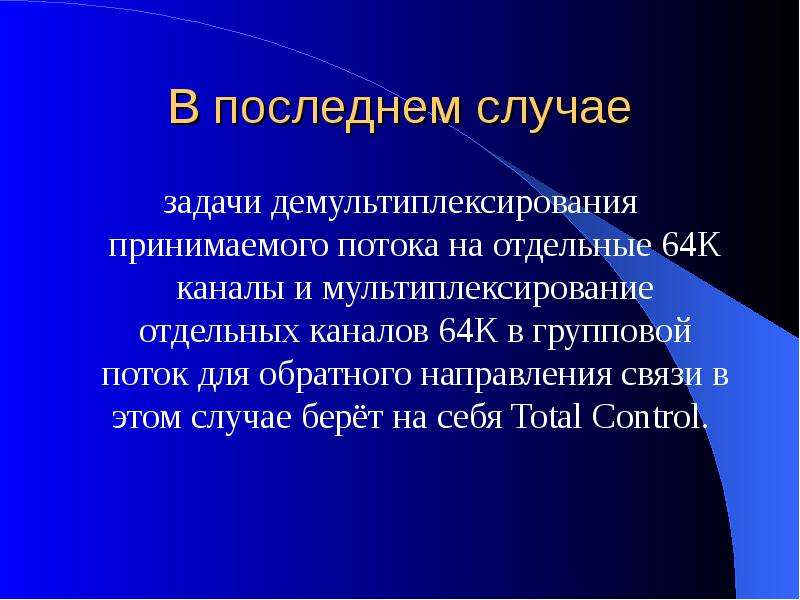

В последнем случае задачи демультиплексирования принимаемого потока на отдельные 64К каналы и мультиплексирование отдельных каналов 64К в групповой поток для обратного направления связи в этом случае берёт на себя Total Control.

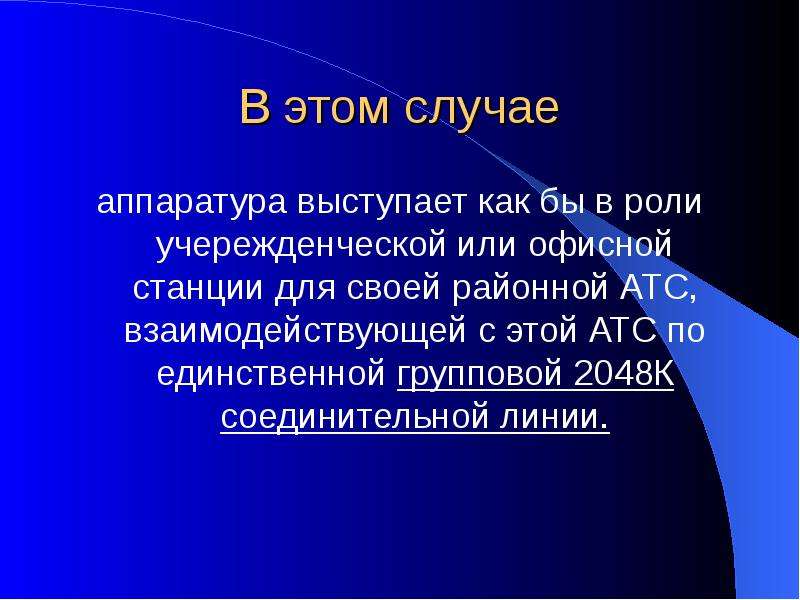

Слайд 21

Описание слайда:

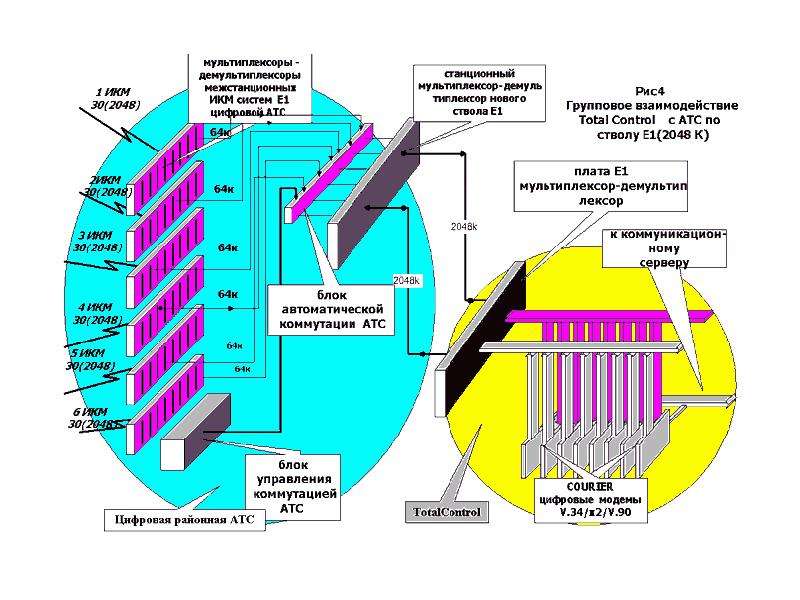

В этом случае аппаратура выступает как бы в роли учережденческой или офисной станции для своей районной АТС, взаимодействующей с этой АТС по единственной групповой 2048К соединительной линии.

Слайд 22

Описание слайда:

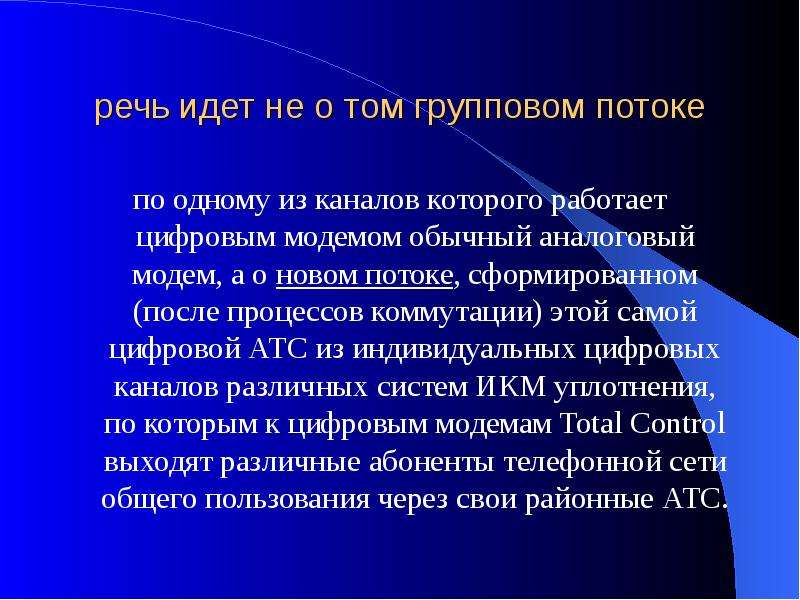

речь идет не о том групповом потоке по одному из каналов которого работает цифровым модемом обычный аналоговый модем, а о новом потоке, сформированном (после процессов коммутации) этой самой цифровой АТС из индивидуальных цифровых каналов различных систем ИКМ уплотнения, по которым к цифровым модемам Total Control выходят различные абоненты телефонной сети общего пользования через свои районные АТС.

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Обычная цифровая АТС обладает возможностью создания нового группового потока, например, для взаимодействия с учережденческими АТС и подстанциями

Слайд 25

Описание слайда:

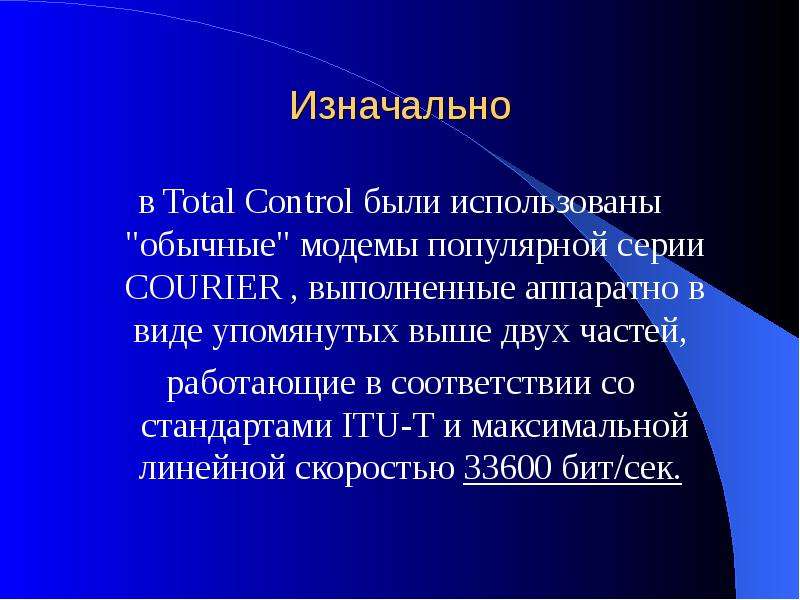

Изначально в Total Control были использованы "обычные" модемы популярной серии COURIER , выполненные аппаратно в виде упомянутых выше двух частей, работающие в соответствии со стандартами ITU-T и максимальной линейной скоростью 33600 бит/сек.

Слайд 26

Описание слайда:

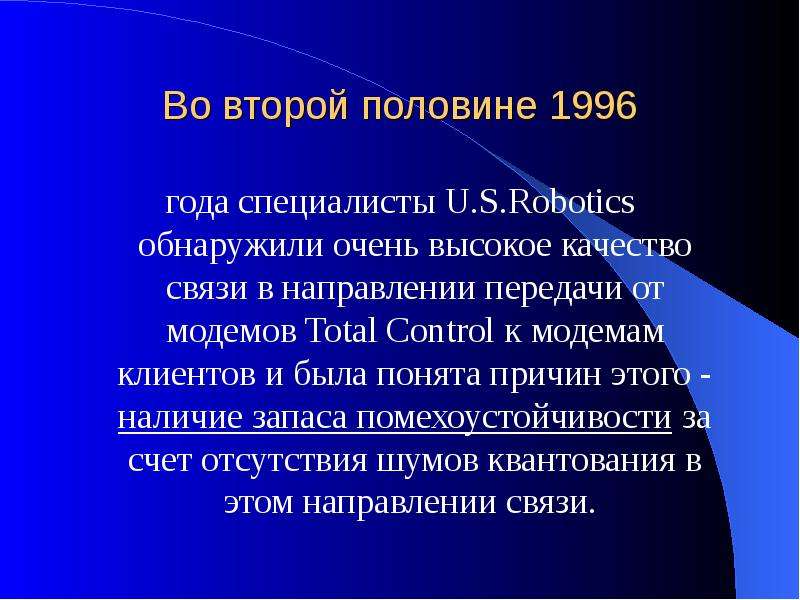

Во второй половине 1996 года специалисты U.S.Robotics обнаружили очень высокое качество связи в направлении передачи от модемов Total Control к модемам клиентов и была понята причин этого - наличие запаса помехоустойчивости за счет отсутствия шумов квантования в этом направлении связи.

Слайд 27

Описание слайда:

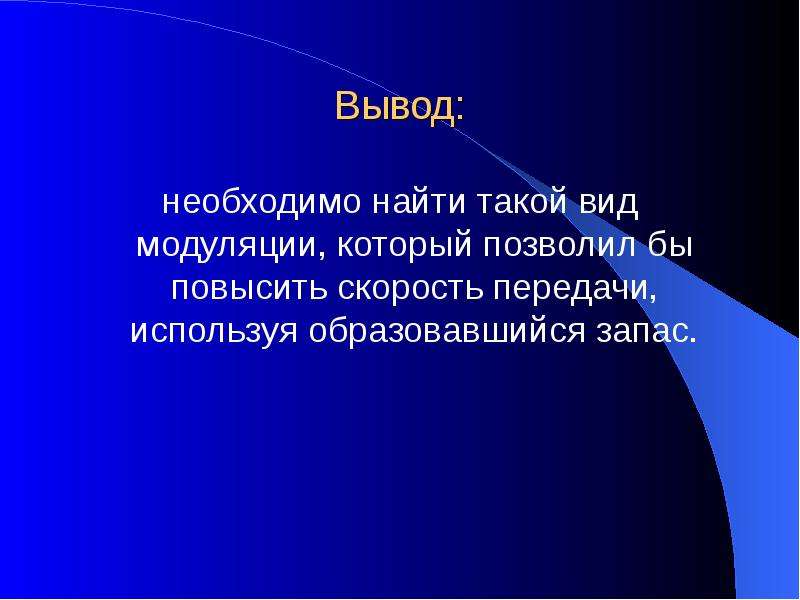

Вывод: необходимо найти такой вид модуляции, который позволил бы повысить скорость передачи, используя образовавшийся запас.

Слайд 28

Описание слайда:

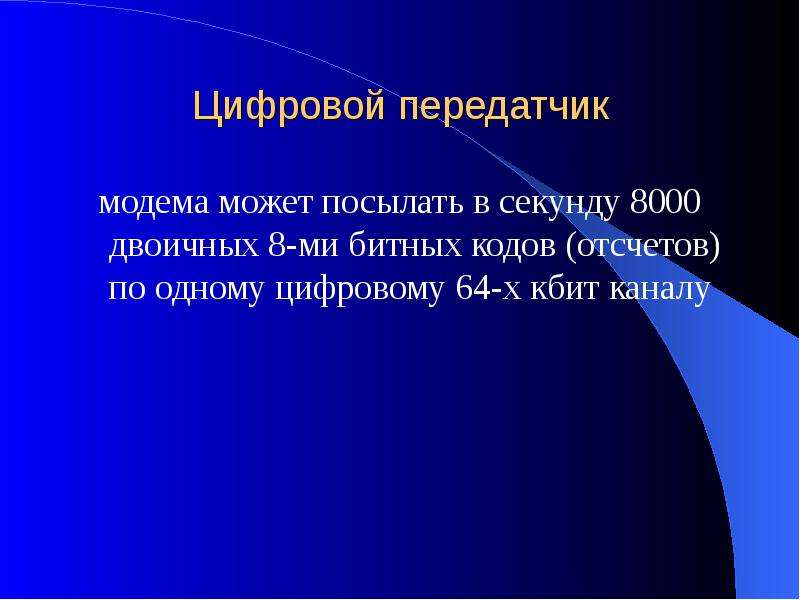

Цифровой передатчик модема может посылать в секунду 8000 двоичных 8-ми битных кодов (отсчетов) по одному цифровому 64-х кбит каналу

Слайд 29

Описание слайда:

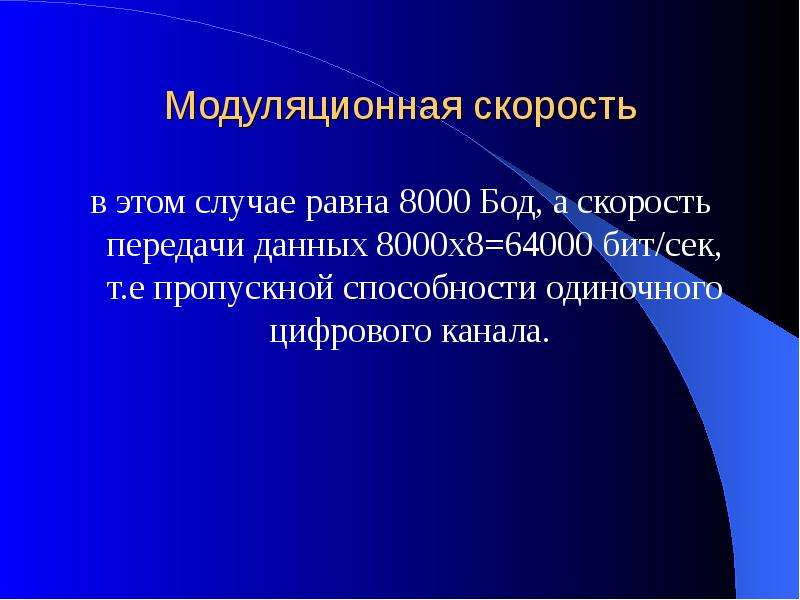

Модуляционная скорость в этом случае равна 8000 Бод, а скорость передачи данных 8000х8=64000 бит/сек, т.е пропускной способности одиночного цифрового канала.

Слайд 30

Описание слайда:

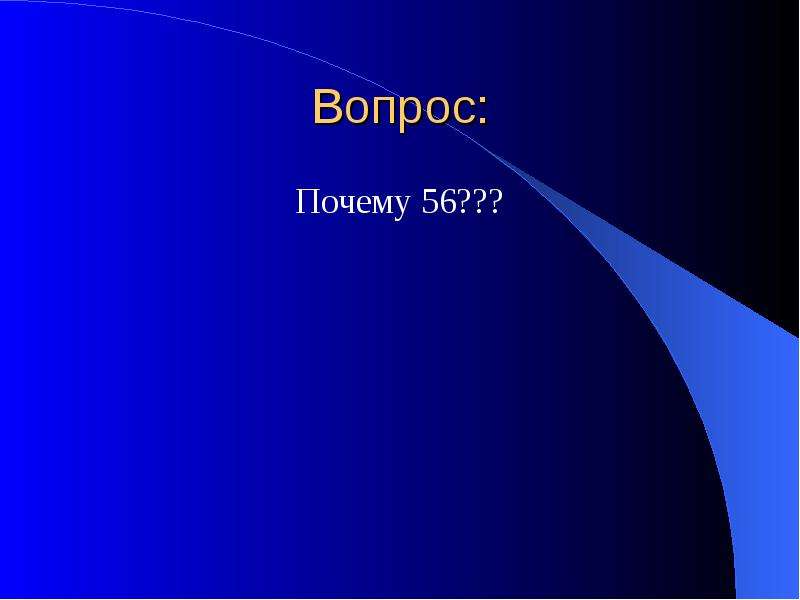

Вопрос: Почему 56???

Слайд 31

Описание слайда:

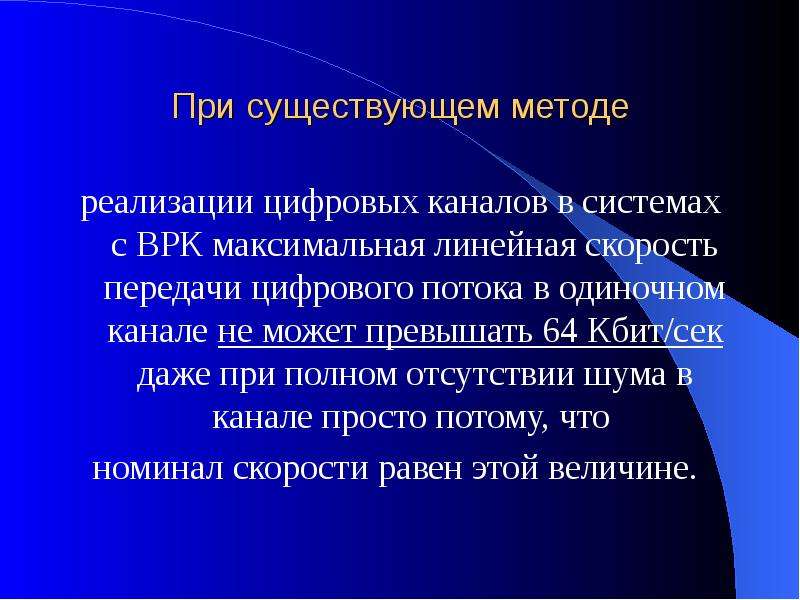

При существующем методе реализации цифровых каналов в системах с ВРК максимальная линейная скорость передачи цифрового потока в одиночном канале не может превышать 64 Кбит/сек даже при полном отсутствии шума в канале просто потому, что номинал скорости равен этой величине.

Слайд 32

Описание слайда:

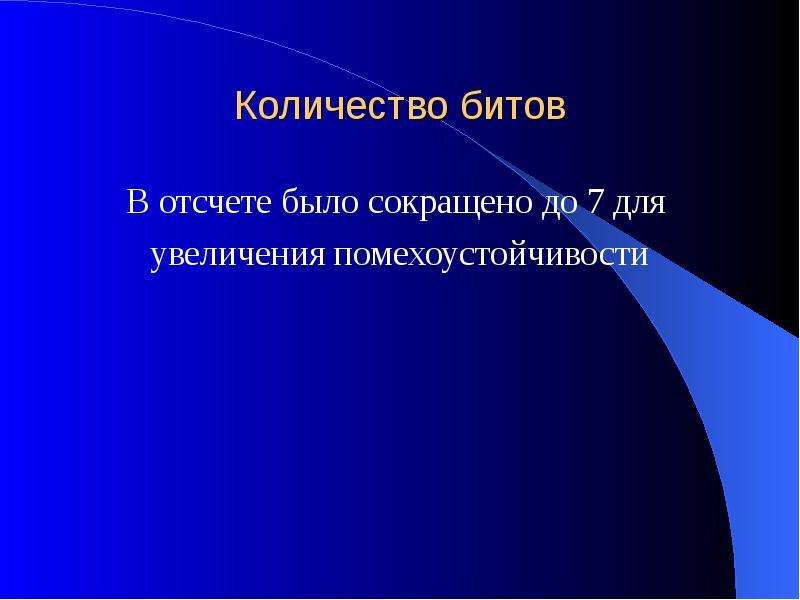

Количество битов В отсчете было сокращено до 7 для увеличения помехоустойчивости

Слайд 33

Описание слайда:

8000х7=5600 максимальная скорость передачи данных от провайдера к абоненту

Слайд 34

Описание слайда:

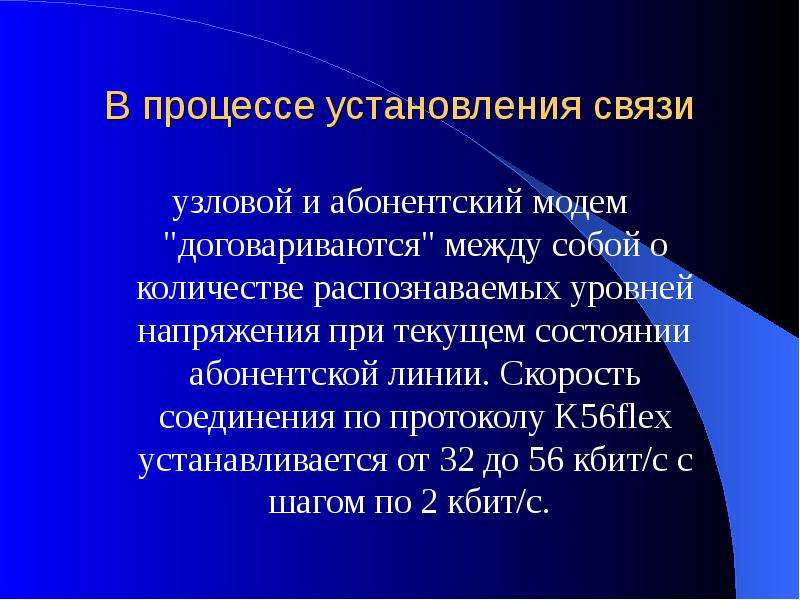

В процессе установления связи узловой и абонентский модем "договариваются" между собой о количестве распознаваемых уровней напряжения при текущем состоянии абонентской линии. Скорость соединения по протоколу K56flex устанавливается от 32 до 56 кбит/с с шагом по 2 кбит/с.

Слайд 35

Описание слайда:

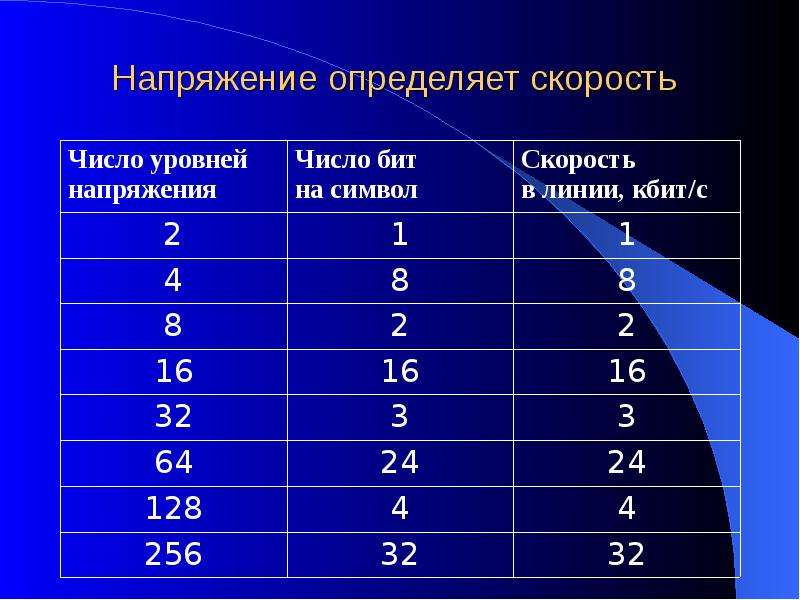

Напряжение определяет скорость

Слайд 36

Описание слайда:

Проблема шумов: переходные помехи от соседних пар многопарного абонентского кабеля частотные искажения, вносимые приемным фильтром абонентского кодека и кабелем в спектр принимаемого сигнала и приводящие к межсимвольному влиянию между соседними сигналами неидеальность работы компенсатора ближнего эха внутри самого абонентского модема

Слайд 37

Описание слайда:

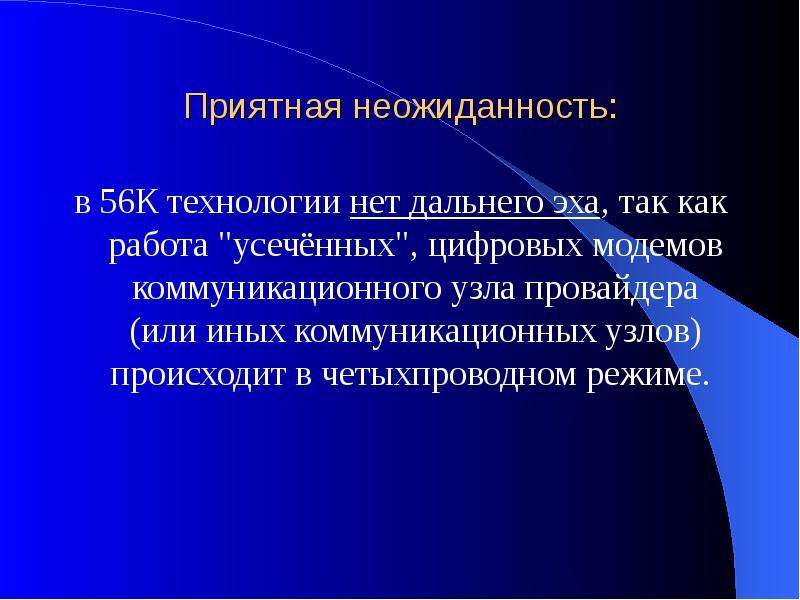

Приятная неожиданность: в 56К технологии нет дальнего эха, так как работа "усечённых", цифровых модемов коммуникационного узла провайдера (или иных коммуникационных узлов) происходит в четыхпроводном режиме.

Слайд 38

Описание слайда:

Использование 7-ми разрядного активного кода отсчётов сигналов передатчика и одного пассивного бита (младший 8-ой бит не участвует в формировании кода этих сигналов ) приводит к существенному выигрышу помехоустойчивости, за счёт увеличения дистанции между разрешёнными позициями сигнала

Слайд 39

Описание слайда:

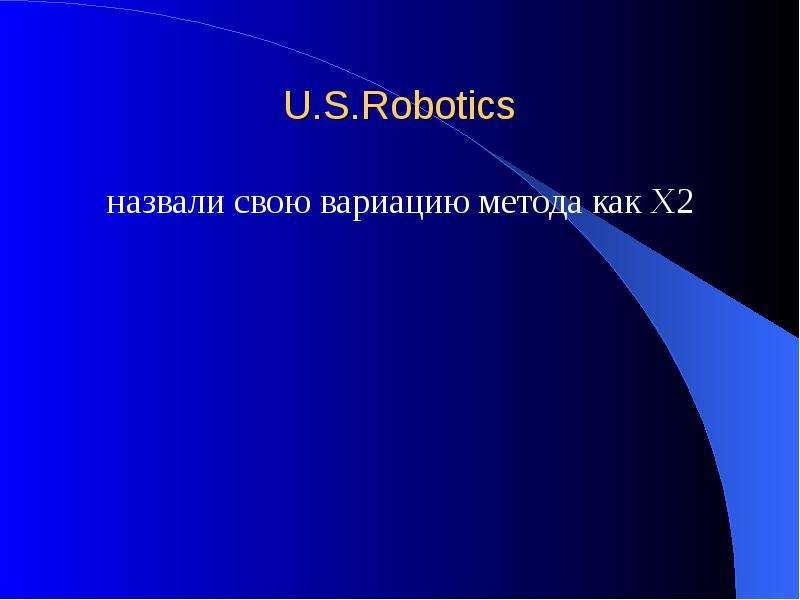

U.S.Robotics назвали свою вариацию метода как X2

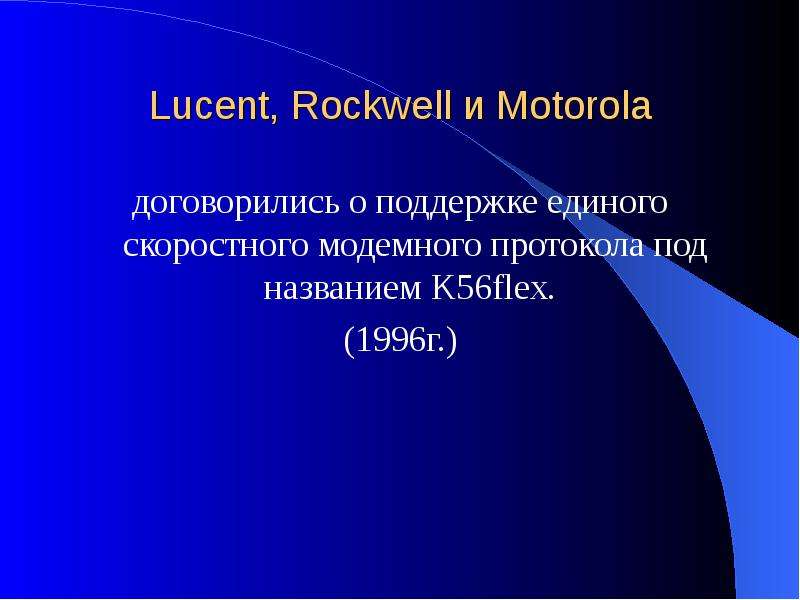

Слайд 40

Описание слайда:

Lucent, Rockwell и Motorola договорились о поддержке единого скоростного модемного протокола под названием K56flex. (1996г.)

Слайд 41

Описание слайда:

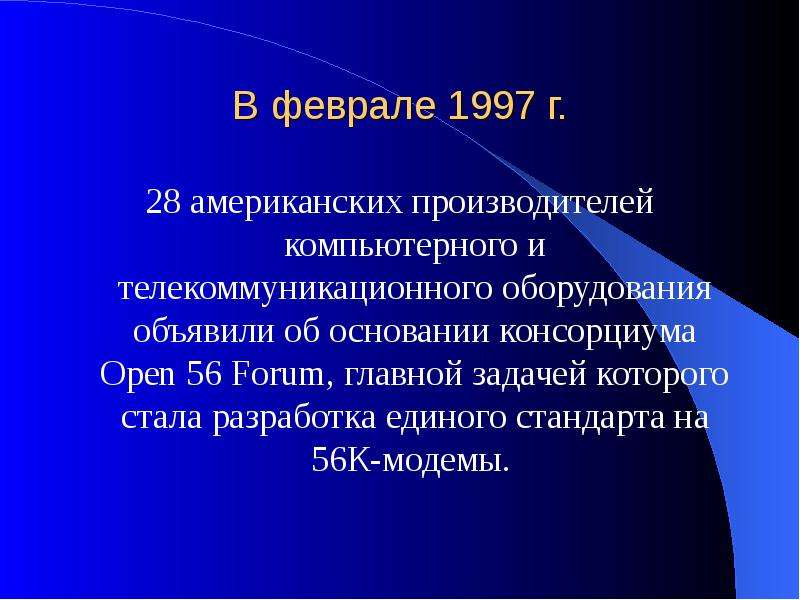

В феврале 1997 г. 28 американских производителей компьютерного и телекоммуникационного оборудования объявили об основании консорциума Open 56 Forum, главной задачей которого стала разработка единого стандарта на 56К-модемы.

Слайд 42

Описание слайда:

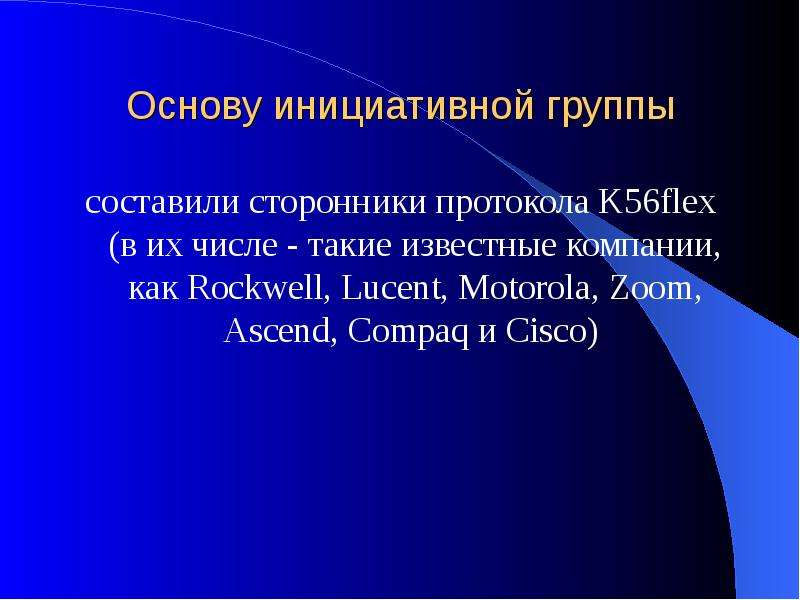

Основу инициативной группы составили сторонники протокола K56flex (в их числе - такие известные компании, как Rockwell, Lucent, Motorola, Zoom, Ascend, Compaq и Cisco)

Слайд 43

Описание слайда:

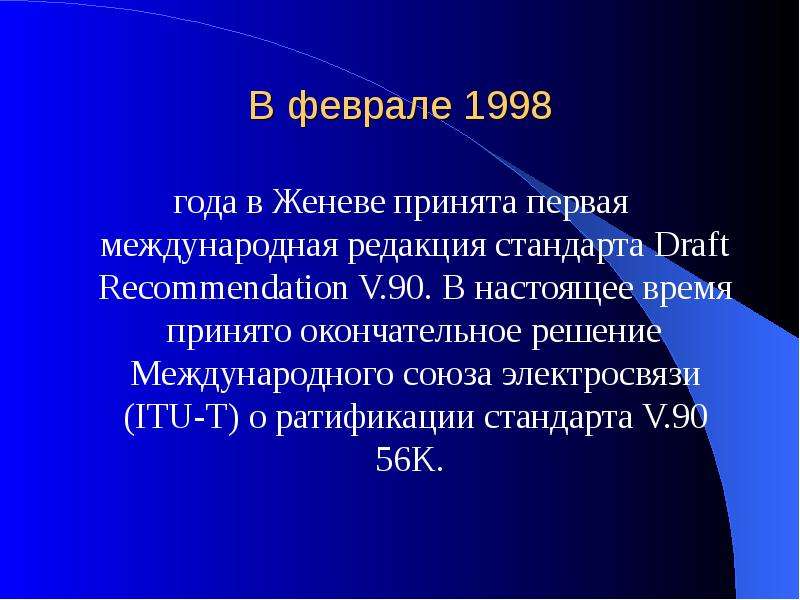

В феврале 1998 года в Женеве принята первая международная редакция стандарта Draft Recommendation V.90. В настоящее время принято окончательное решение Международного союза электросвязи (ITU-T) о ратификации стандарта V.90 56K.

Слайд 44

Описание слайда:

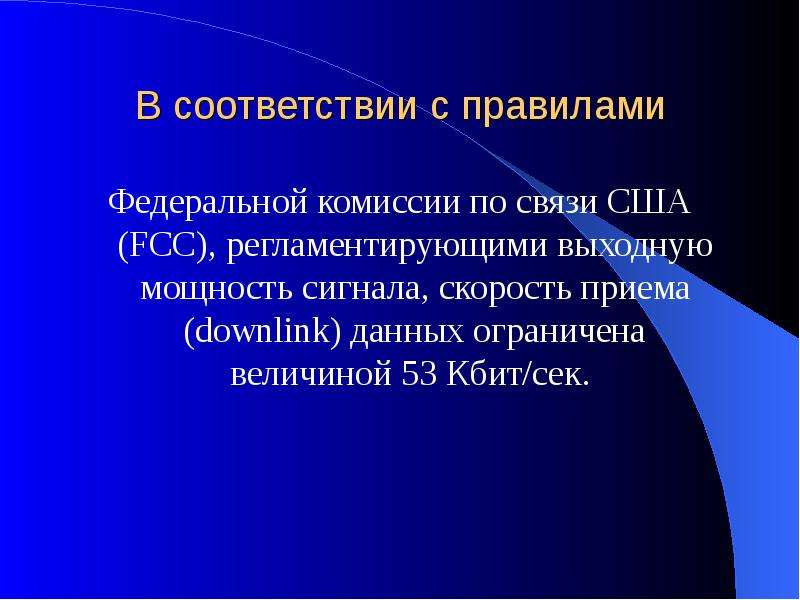

В соответствии с правилами Федеральной комиссии по связи США (FCC), регламентирующими выходную мощность сигнала, скорость приема (downlink) данных ограничена величиной 53 Кбит/сек.

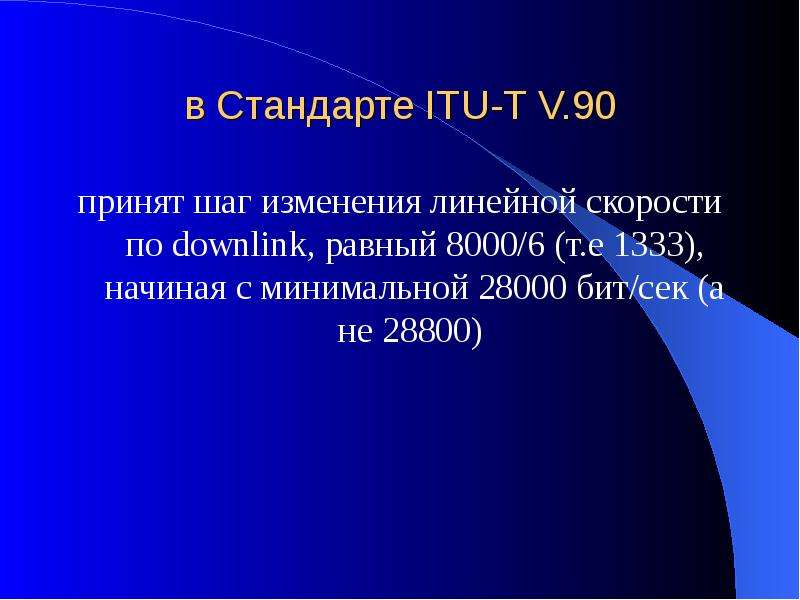

Слайд 45

Описание слайда:

в Стандарте ITU-T V.90 принят шаг изменения линейной скорости по downlink, равный 8000/6 (т.е 1333), начиная с минимальной 28000 бит/сек (а не 28800)

Слайд 46

Описание слайда:

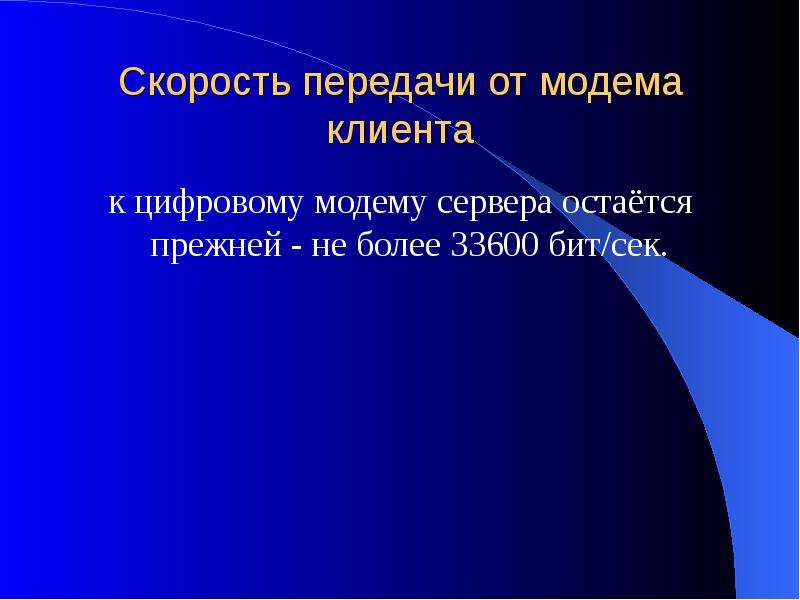

Скорость передачи от модема клиента к цифровому модему сервера остаётся прежней - не более 33600 бит/сек.

Слайд 47

Описание слайда:

FCC, руководствуясь допустимыми значениями мощности сигнала, ограничила скорость передачи данных в этом направлении связи до 31,2 Кбит/с.

Слайд 48

Описание слайда:

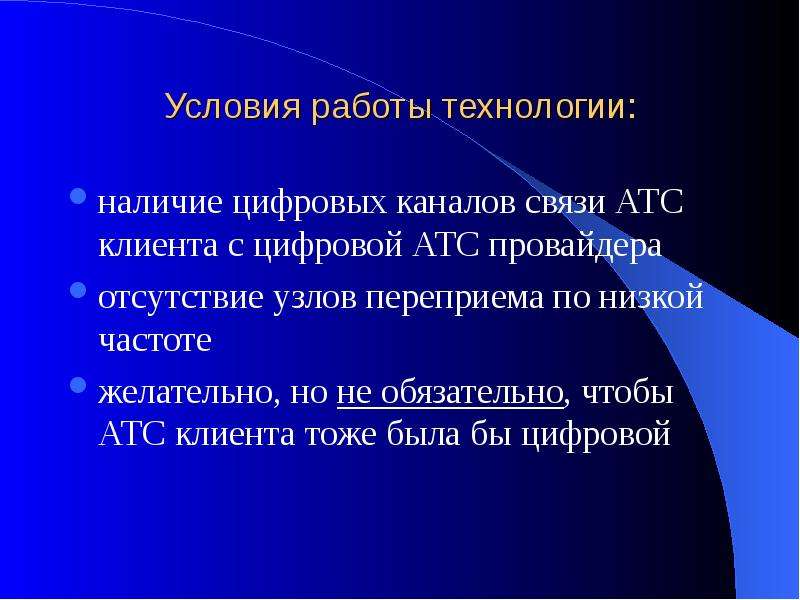

Условия работы технологии: наличие цифровых каналов связи АТС клиента с цифровой АТС провайдера отсутствие узлов переприема по низкой частоте желательно, но не обязательно, чтобы АТС клиента тоже была бы цифровой

Слайд 49

Описание слайда:

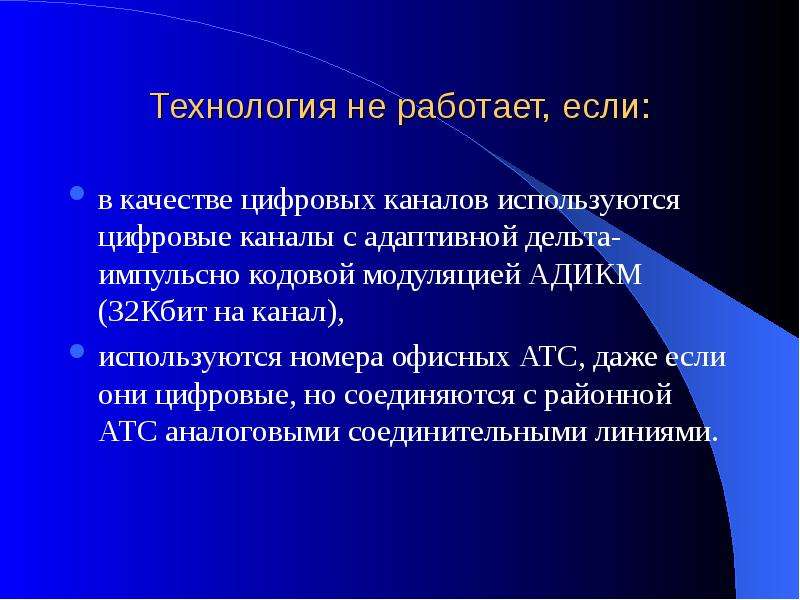

Технология не работает, если: в качестве цифровых каналов используются цифровые каналы с адаптивной дельта-импульсно кодовой модуляцией АДИКМ (32Кбит на канал), используются номера офисных АТС, даже если они цифровые, но соединяются с районной АТС аналоговыми соединительными линиями.

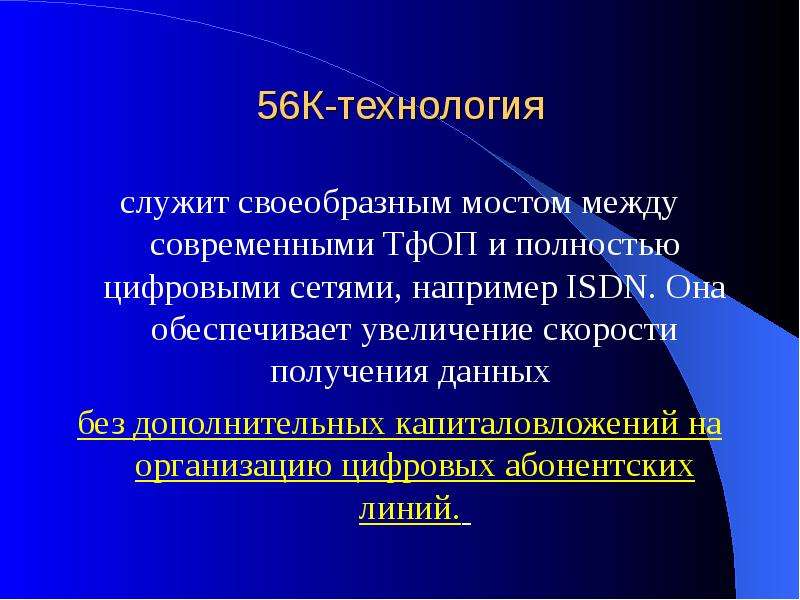

Слайд 50

Описание слайда:

56К-технология служит своеобразным мостом между современными ТфОП и полностью цифровыми сетями, например ISDN. Она обеспечивает увеличение скорости получения данных без дополнительных капиталовложений на организацию цифровых абонентских линий.

Слайд 51

Описание слайда:

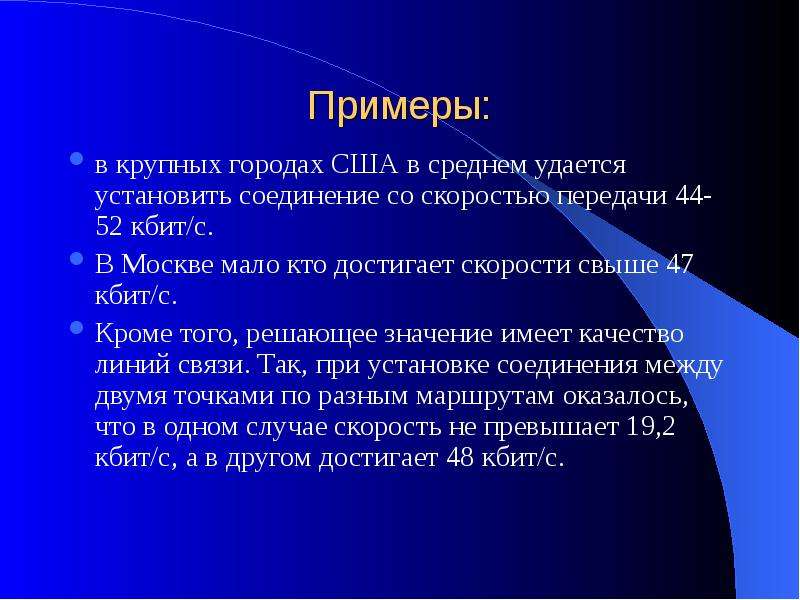

Примеры: в крупных городах США в среднем удается установить соединение со скоростью передачи 44-52 кбит/с. В Москве мало кто достигает скорости свыше 47 кбит/с. Кроме того, решающее значение имеет качество линий связи. Так, при установке соединения между двумя точками по разным маршрутам оказалось, что в одном случае скорость не превышает 19,2 кбит/с, а в другом достигает 48 кбит/с.

Слайд 52

Описание слайда:

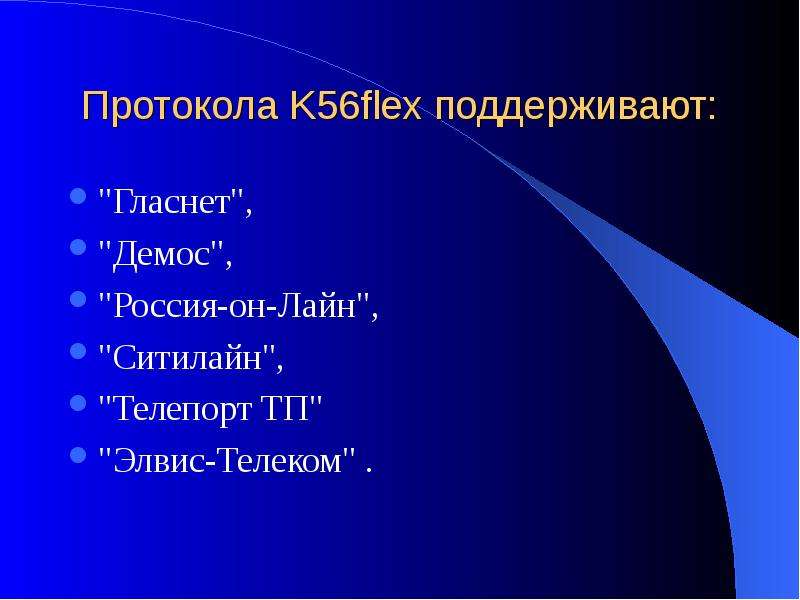

Протокола K56flex поддерживают: "Гласнет", "Демос", "Россия-он-Лайн", "Ситилайн", "Телепорт ТП" "Элвис-Телеком" .

Слайд 53

Описание слайда:

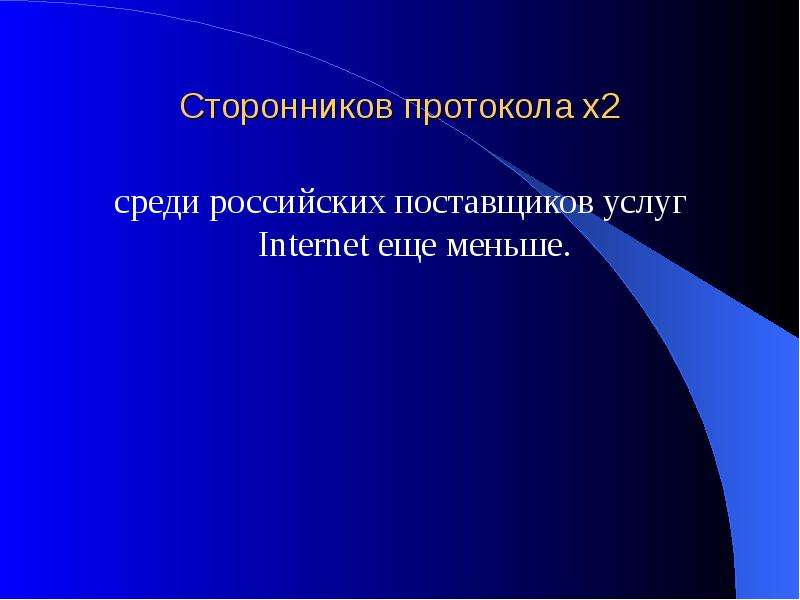

Сторонников протокола х2 среди российских поставщиков услуг Internet еще меньше.

Слайд 54

Описание слайда:

AMR

Слайд 55

Описание слайда:

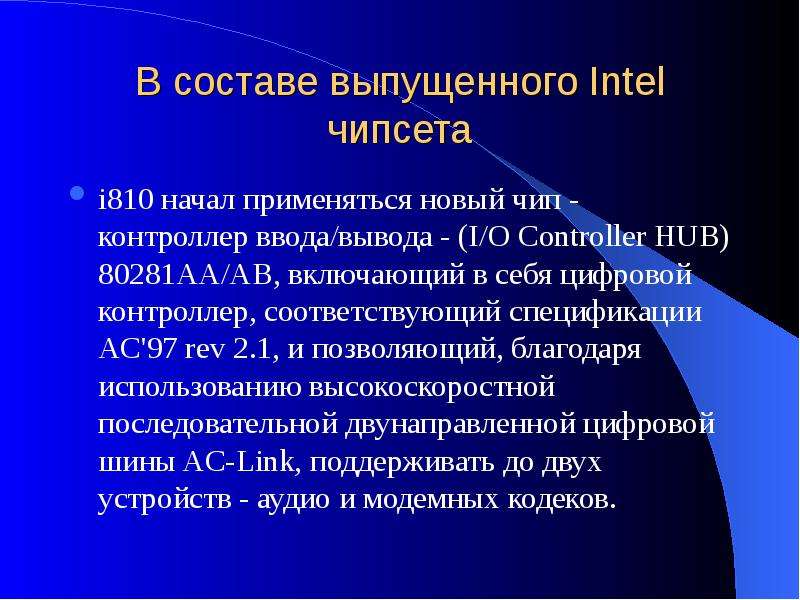

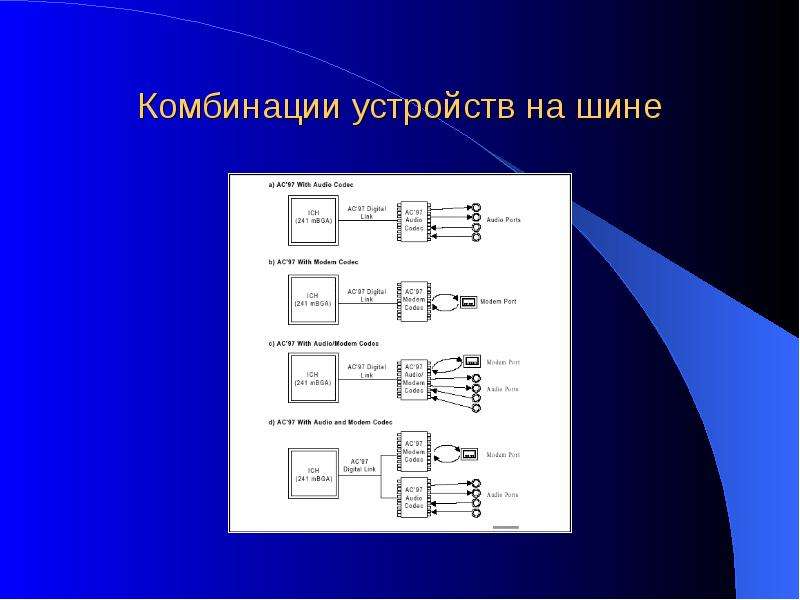

В составе выпущенного Intel чипсета i810 начал применяться новый чип - контроллер ввода/вывода - (I/O Controller HUB) 80281AA/AB, включающий в себя цифровой контроллер, соответствующий спецификации AC'97 rev 2.1, и позволяющий, благодаря использованию высокоскоростной последовательной двунаправленной цифровой шины AC-Link, поддерживать до двух устройств - аудио и модемных кодеков.

Слайд 56

Описание слайда:

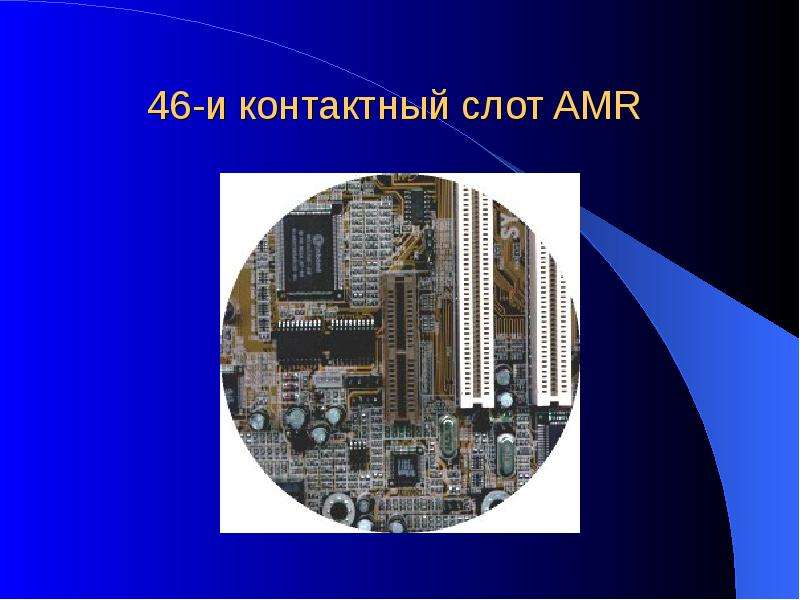

46-и контактный слот AMR

Слайд 57

Описание слайда:

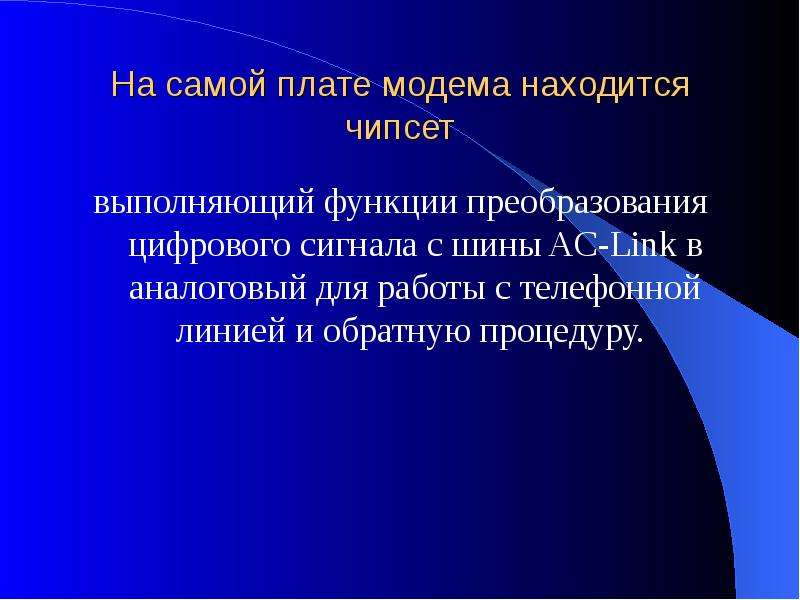

На самой плате модема находится чипсет выполняющий функции преобразования цифрового сигнала с шины AC-Link в аналоговый для работы с телефонной линией и обратную процедуру.

Слайд 58

Описание слайда:

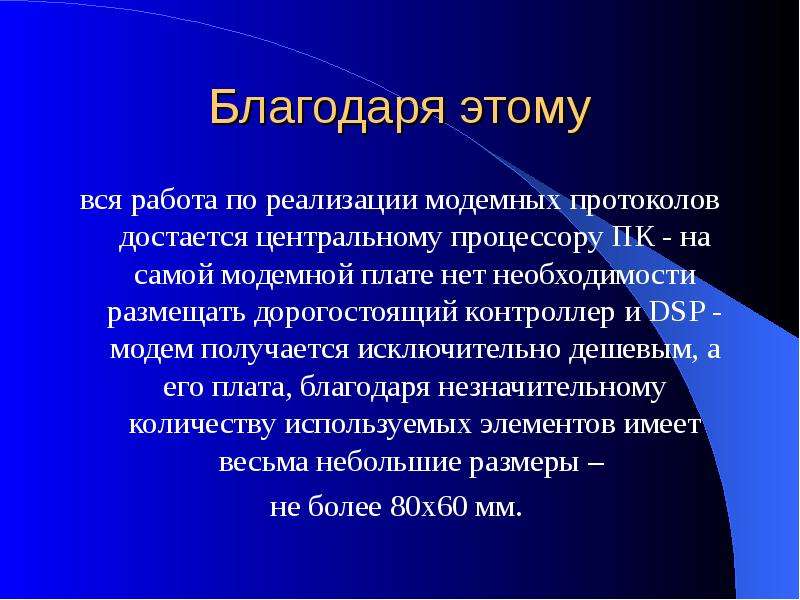

Благодаря этому вся работа по реализации модемных протоколов достается центральному процессору ПК - на самой модемной плате нет необходимости размещать дорогостоящий контроллер и DSP - модем получается исключительно дешевым, а его плата, благодаря незначительному количеству используемых элементов имеет весьма небольшие размеры – не более 80х60 мм.

Слайд 59

Описание слайда:

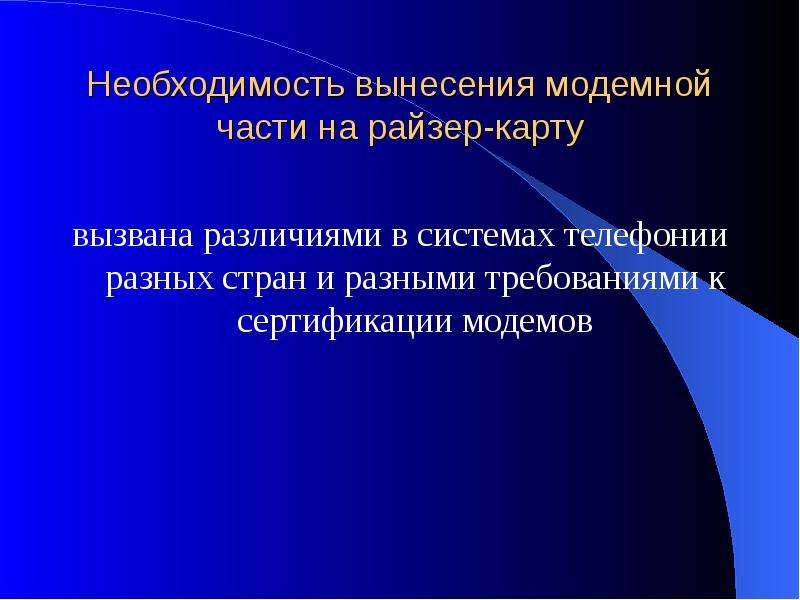

Необходимость вынесения модемной части на райзер-карту вызвана различиями в системах телефонии разных стран и разными требованиями к сертификации модемов
