Слайд 1

Описание слайда:

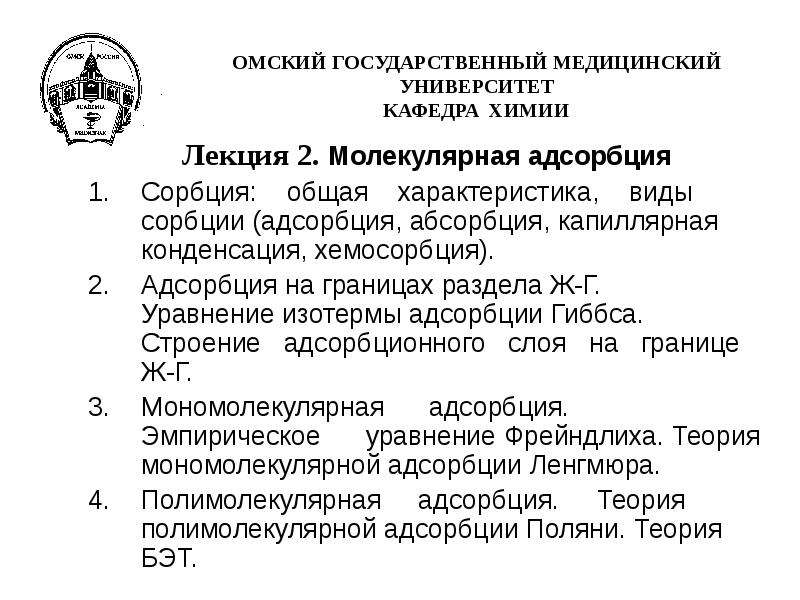

ОМСКИЙ ГОСУДАРСТВЕННЫЙ МЕДИЦИНСКИЙ УНИВЕРСИТЕТ КАФЕДРА ХИМИИ Лекция 2. Молекулярная адсорбция Сорбция: общая характеристика, виды сорбции (адсорбция, абсорбция, капиллярная конденсация, хемосорбция). Адсорбция на границах раздела Ж-Г. Уравнение изотермы адсорбции Гиббса. Строение адсорбционного слоя на границе Ж-Г. Мономолекулярная адсорбция. Эмпирическое уравнение Фрейндлиха. Теория мономолекулярной адсорбции Ленгмюра. Полимолекулярная адсорбция. Теория полимолекулярной адсорбции Поляни. Теория БЭТ.

Слайд 2

Описание слайда:

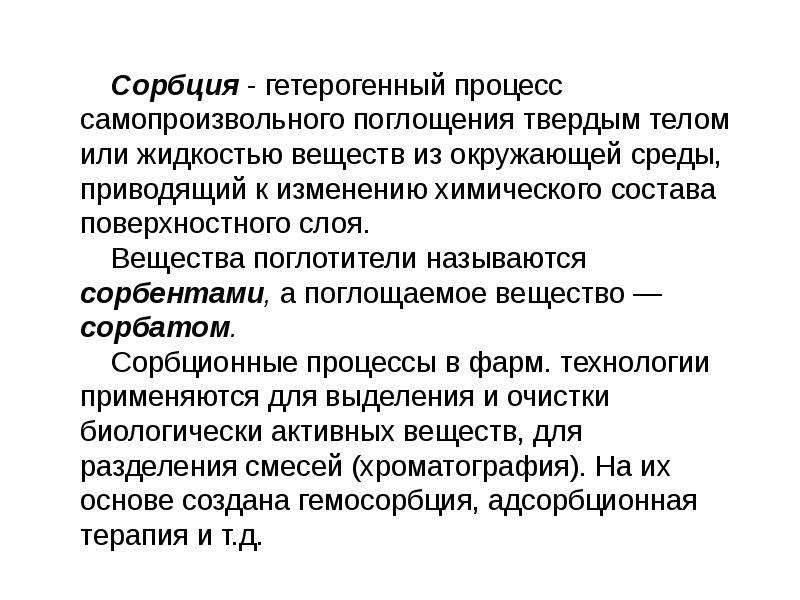

Слайд 3

Описание слайда:

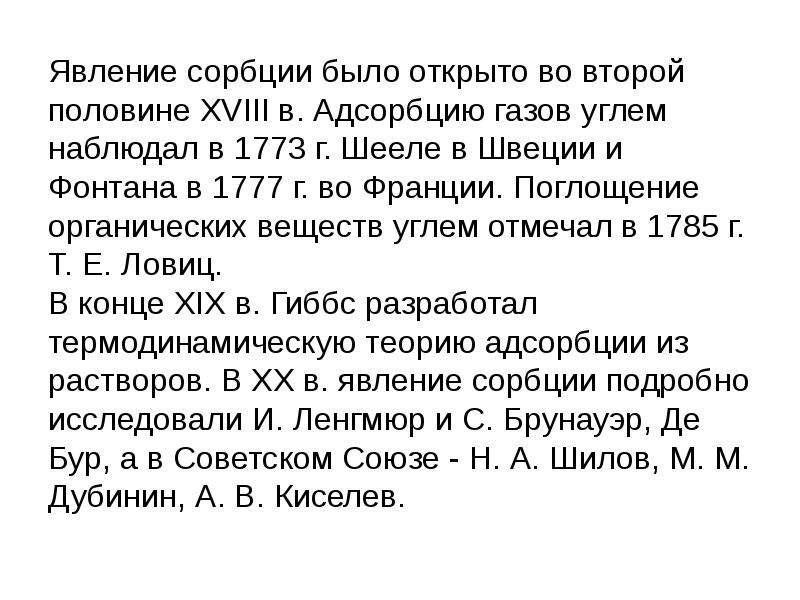

Явление сорбции было открыто во второй половине XVIII в. Адсорбцию газов углем наблюдал в 1773 г. Шееле в Швеции и Фонтана в 1777 г. во Франции. Поглощение органических веществ углем отмечал в 1785 г. Т. Е. Ловиц. В конце XIX в. Гиббс разработал термодинамическую теорию адсорбции из растворов. В XX в. явление сорбции подробно исследовали И. Ленгмюр и С. Брунауэр, Де Бур, а в Советском Союзе - Н. А. Шилов, М. М. Дубинин, А. В. Киселев.

Слайд 4

Описание слайда:

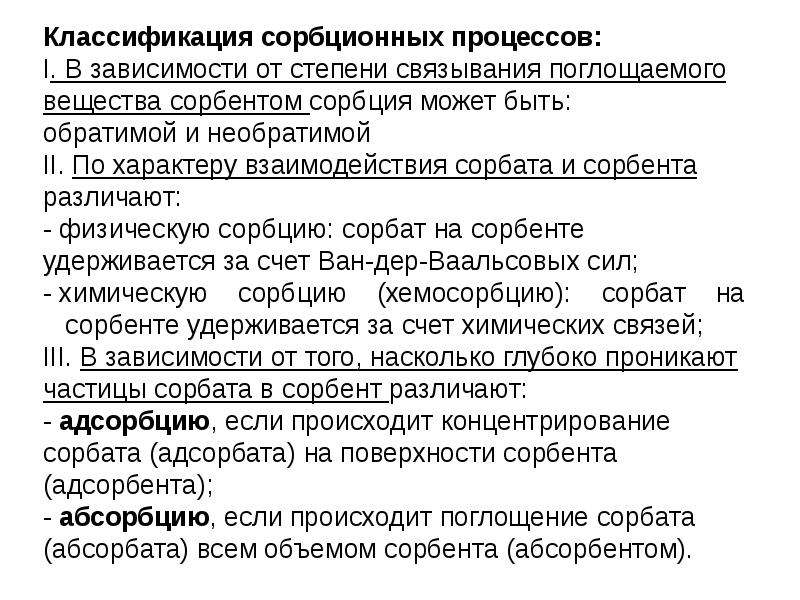

Классификация сорбционных процессов: I. В зависимости от степени связывания поглощаемого вещества сорбентом сорбция может быть: обратимой и необратимой II. По характеру взаимодействия сорбата и сорбента различают: - физическую сорбцию: сорбат на сорбенте удерживается за счет Ван-дер-Ваальсовых сил; - химическую сорбцию (хемосорбцию): сорбат на сорбенте удерживается за счет химических связей; III. В зависимости от того, насколько глубоко проникают частицы сорбата в сорбент различают: - адсорбцию, если происходит концентрирование сорбата (адсорбата) на поверхности сорбента (адсорбента); - абсорбцию, если происходит поглощение сорбата (абсорбата) всем объемом сорбента (абсорбентом).

Слайд 5

Описание слайда:

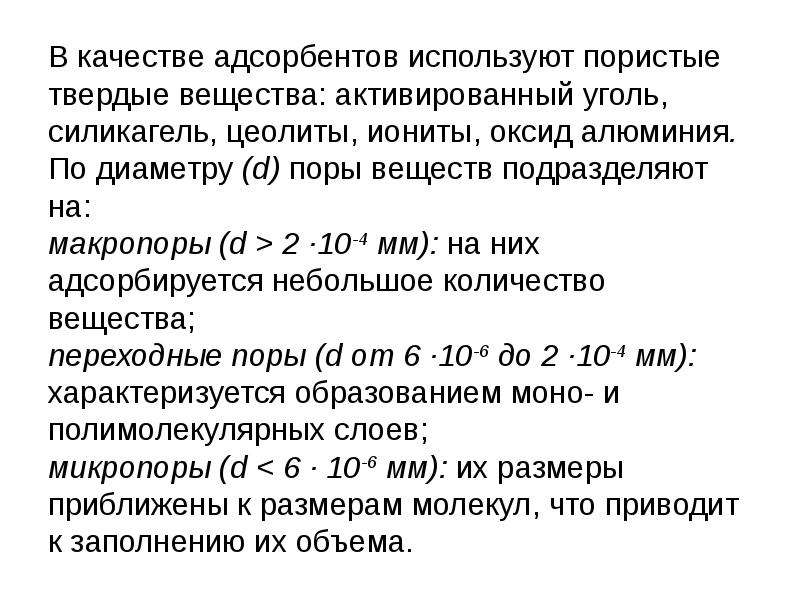

В качестве адсорбентов используют пористые твердые вещества: активированный уголь, силикагель, цеолиты, иониты, оксид алюминия. По диаметру (d) поры веществ подразделяют на: макропоры (d > 2 ∙10-4 мм): на них адсорбируется небольшое количество вещества; переходные поры (d от 6 ∙10-6 до 2 ∙10-4 мм): характеризуется образованием моно- и полимолекулярных слоев; микропоры (d < 6 ∙ 10-6 мм): их размеры приближены к размерам молекул, что приводит к заполнению их объема.

Слайд 6

Описание слайда:

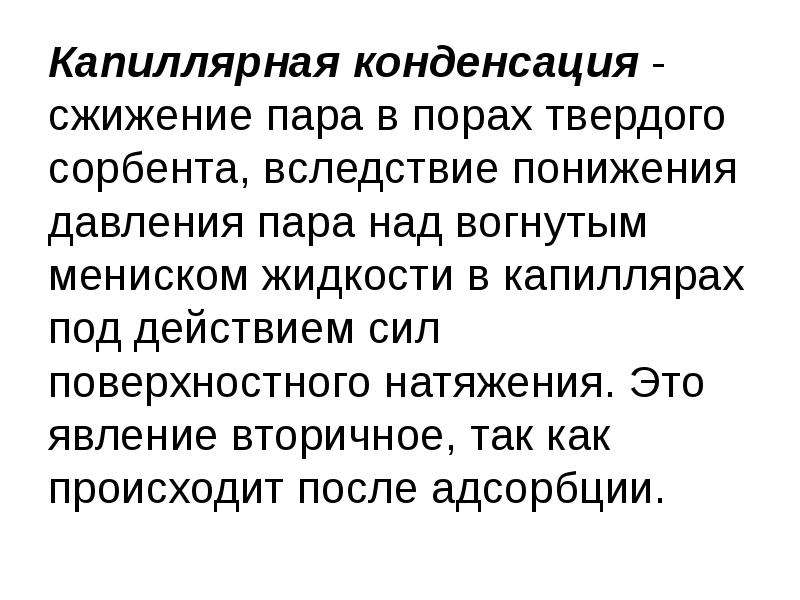

Капиллярная конденсация - сжижение пара в порах твердого сорбента, вследствие понижения давления пара над вогнутым мениском жидкости в капиллярах под действием сил поверхностного натяжения. Это явление вторичное, так как происходит после адсорбции.

Слайд 7

Описание слайда:

Количественные характеристики адсорбционных процессов Абсолютная адсорбция (А) - это количество вещества сорбата в поверхностном слое адсорбента толщиной h, в расчете на единицу поверхности А = n/S = hn/V= hC; [А] = моль/м2 Удельная адсорбция (а) - это количество вещества сорбата в поверхностном слое адсорбента, отнесенное к массе адсорбента. Она используется в тех случаях, когда затруднительно измерить S поверхности. а = n/m; [а] = моль/кг Избыточная адсорбция (Г) - это избыток сорбата в поверхностном слое, по сравнению с таким же слоем в объемной фазе. [Г]=моль/м2

Слайд 8

Описание слайда:

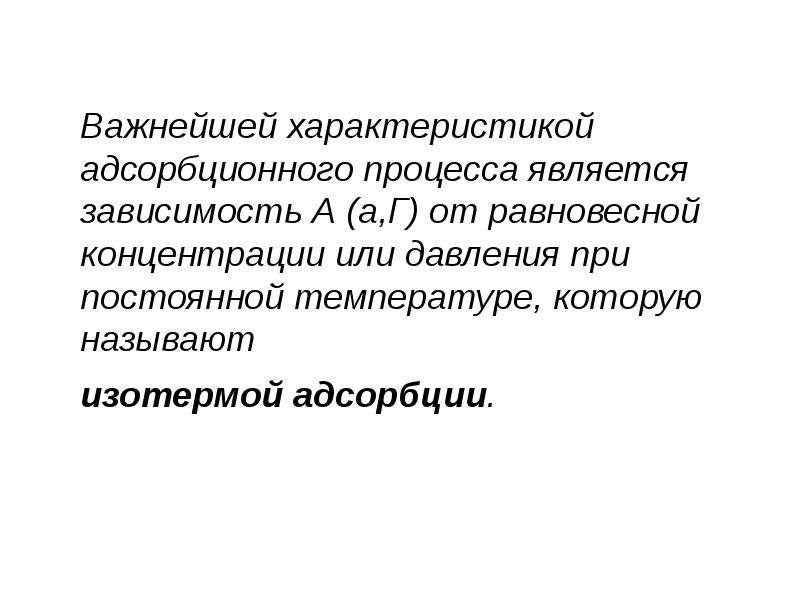

Важнейшей характеристикой адсорбционного процесса является зависимость А (а,Г) от равновесной концентрации или давления при постоянной температуре, которую называют изотермой адсорбции.

Слайд 9

Описание слайда:

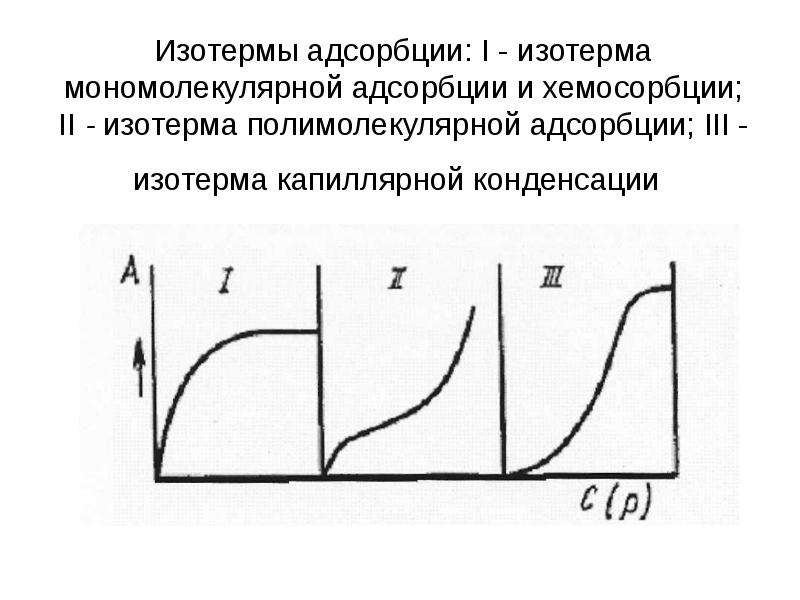

Изотермы адсорбции: I - изотерма мономолекулярной адсорбции и хемосорбции; II - изотерма полимолекулярной адсорбции; III - изотерма капиллярной конденсации

Слайд 10

Описание слайда:

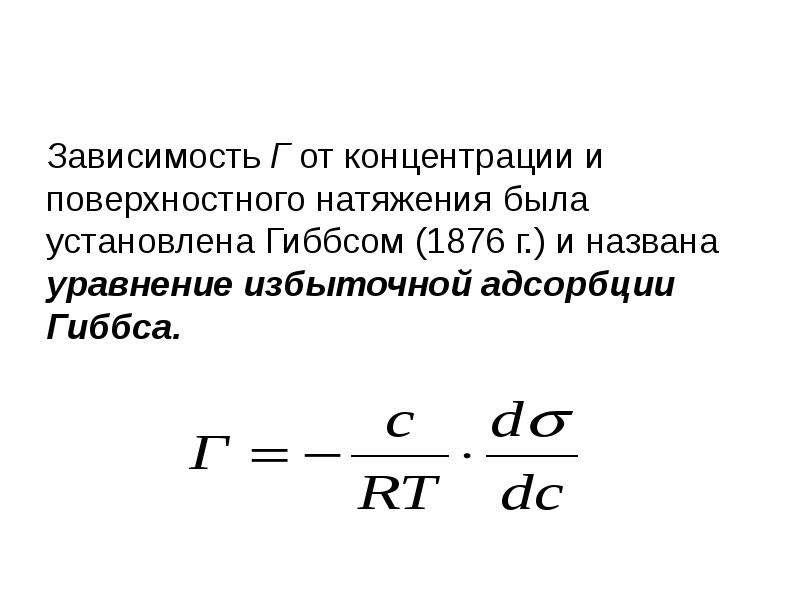

Зависимость Г от концентрации и поверхностного натяжения была установлена Гиббсом (1876 г.) и названа уравнение избыточной адсорбции Гиббса.

Слайд 11

Описание слайда:

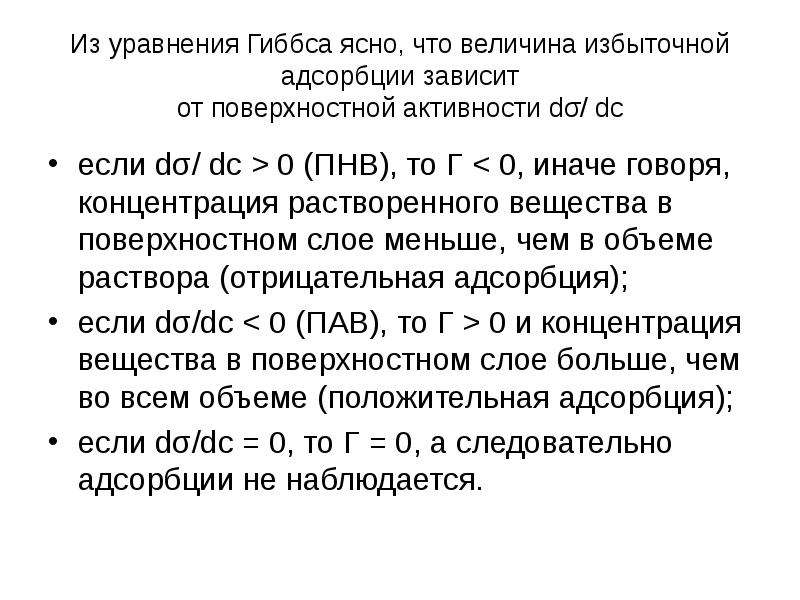

Из уравнения Гиббса ясно, что величина избыточной адсорбции зависит от поверхностной активности dσ/ dc если dσ/ dc > 0 (ПНВ), то Г < 0, иначе говоря, концентрация растворенного вещества в поверхностном слое меньше, чем в объеме раствора (отрицательная адсорбция); если dσ/dc < 0 (ПАВ), то Г > 0 и концентрация вещества в поверхностном слое больше, чем во всем объеме (положительная адсорбция); если dσ/dc = 0, то Г = 0, а следовательно адсорбции не наблюдается.

Слайд 12

Описание слайда:

Поверхностные слои из молекул ПАВ на границах раздела Г-Ж имеют определенную структуру, которую окончательно установил И. Ленгмюр - молекулы ПАВ имеют вертикальную ориентацию

Слайд 13

Описание слайда:

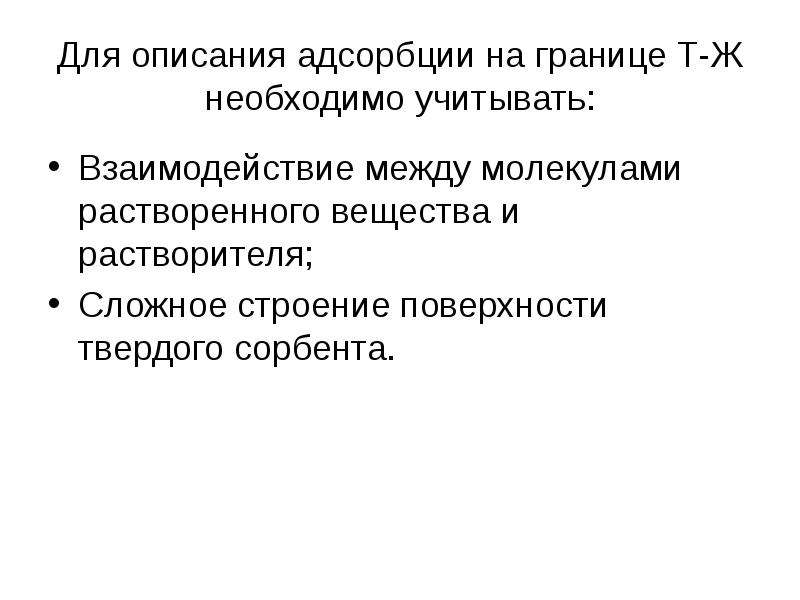

Для описания адсорбции на границе Т-Ж необходимо учитывать: Взаимодействие между молекулами растворенного вещества и растворителя; Сложное строение поверхности твердого сорбента.

Слайд 14

Описание слайда:

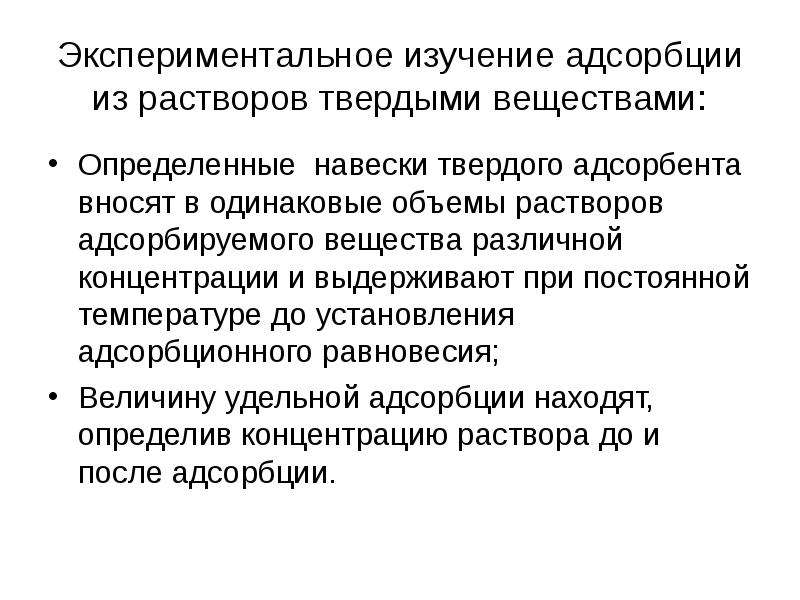

Экспериментальное изучение адсорбции из растворов твердыми веществами: Определенные навески твердого адсорбента вносят в одинаковые объемы растворов адсорбируемого вещества различной концентрации и выдерживают при постоянной температуре до установления адсорбционного равновесия; Величину удельной адсорбции находят, определив концентрацию раствора до и после адсорбции.

Слайд 15

Описание слайда:

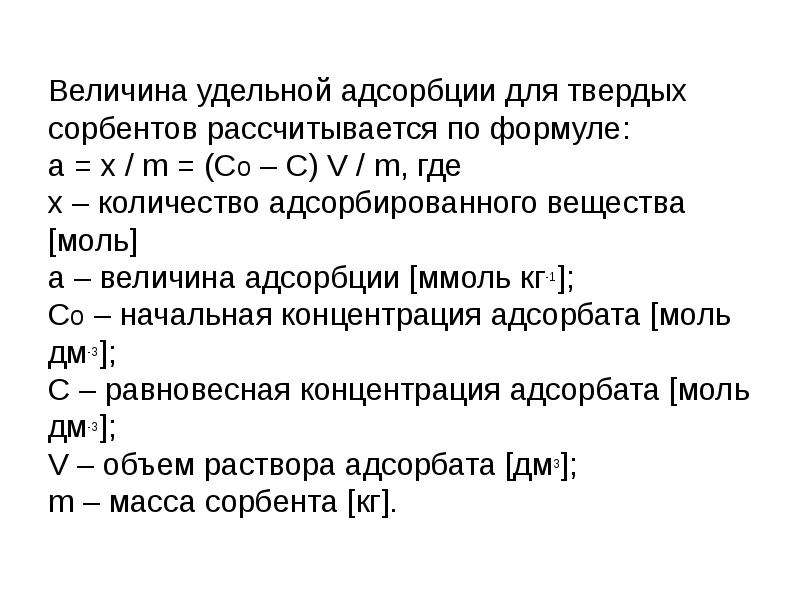

Величина удельной адсорбции для твердых сорбентов рассчитывается по формуле: а = х / m = (Со – С) V / m, где х – количество адсорбированного вещества [моль] а – величина адсорбции [ммоль кг-1]; Со – начальная концентрация адсорбата [моль дм-3]; С – равновесная концентрация адсорбата [моль дм-3]; V – объем раствора адсорбата [дм3]; m – масса сорбента [кг].

Слайд 16

Описание слайда:

Изотерма адсорбции Фрейндлиха и ее представление в логарифмических координатах

Слайд 17

Описание слайда:

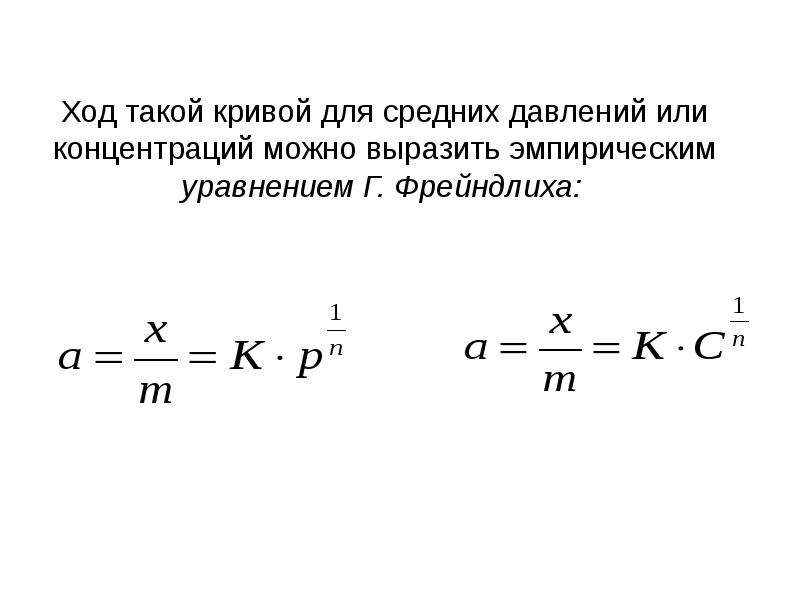

Ход такой кривой для средних давлений или концентраций можно выразить эмпирическим уравнением Г. Фрейндлиха:

Слайд 18

Описание слайда:

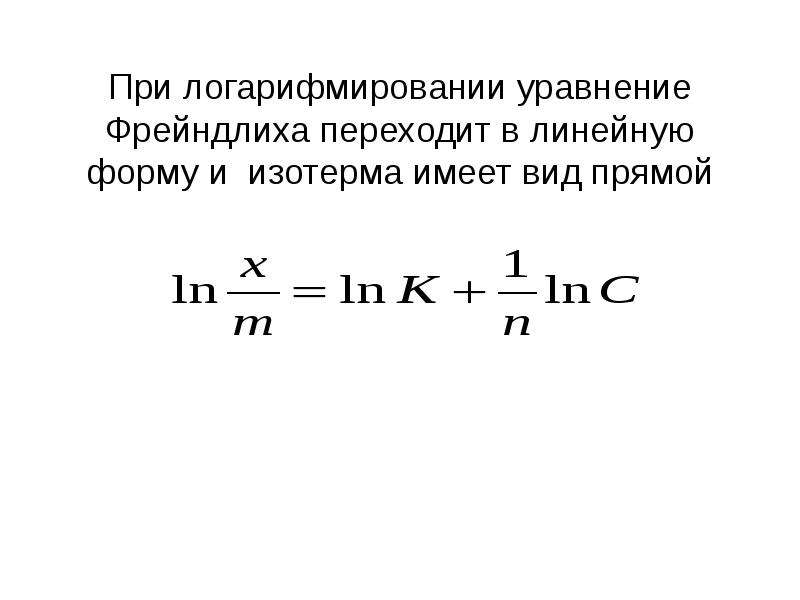

При логарифмировании уравнение Фрейндлиха переходит в линейную форму и изотерма имеет вид прямой

Слайд 19

Описание слайда:

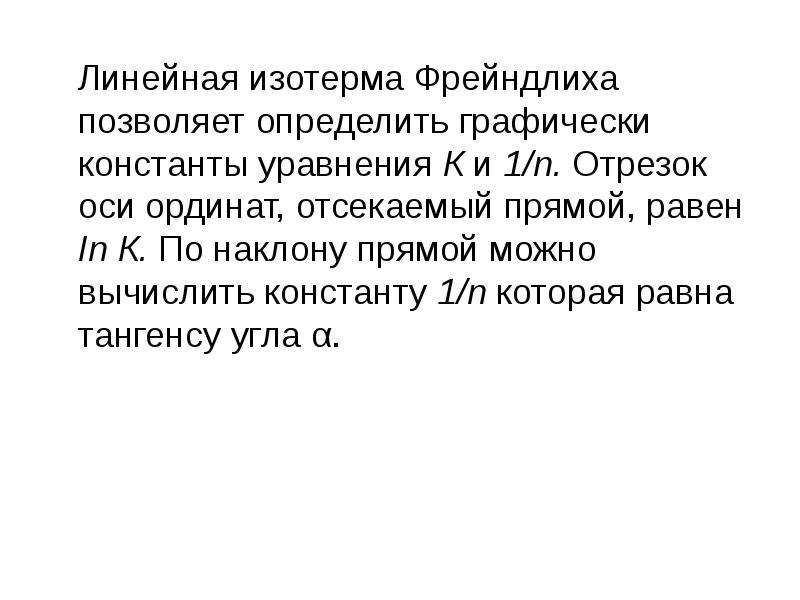

Линейная изотерма Фрейндлиха позволяет определить графически константы уравнения К и 1/n. Отрезок оси ординат, отсекаемый прямой, равен In К. По наклону прямой можно вычислить константу 1/n которая равна тангенсу угла α. Линейная изотерма Фрейндлиха позволяет определить графически константы уравнения К и 1/n. Отрезок оси ординат, отсекаемый прямой, равен In К. По наклону прямой можно вычислить константу 1/n которая равна тангенсу угла α.

Слайд 20

Описание слайда:

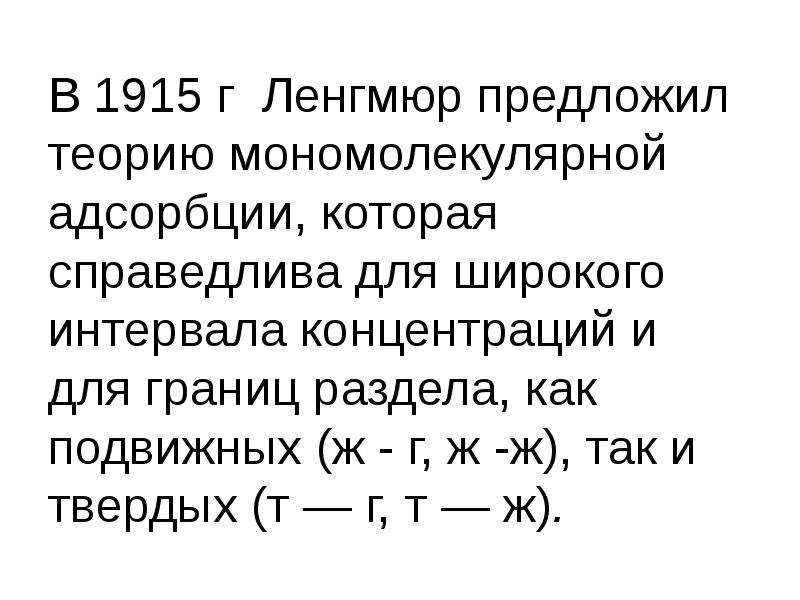

В 1915 г Ленгмюр предложил теорию мономолекулярной адсорбции, которая справедлива для широкого интервала концентраций и для границ раздела, как подвижных (ж - г, ж -ж), так и твердых (т — г, т — ж).

Слайд 21

Описание слайда:

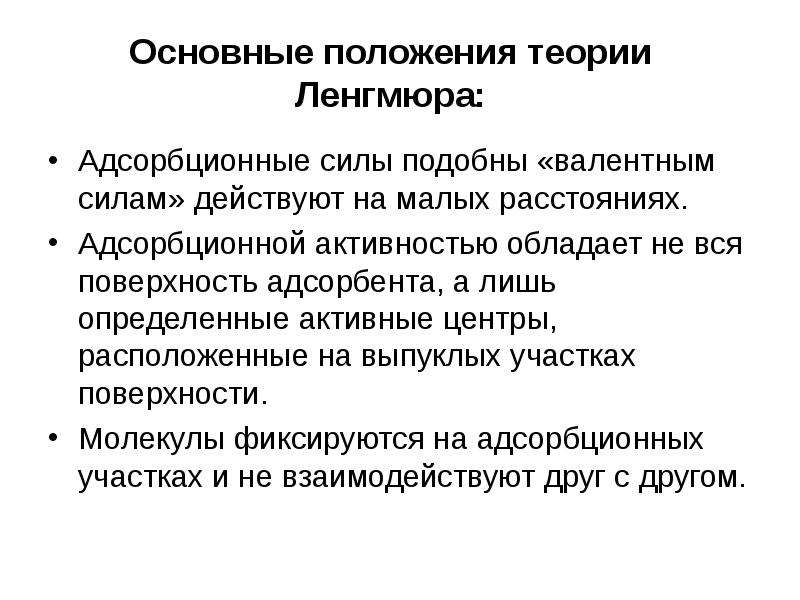

Основные положения теории Ленгмюра: Адсорбционные силы подобны «валентным силам» действуют на малых расстояниях. Адсорбционной активностью обладает не вся поверхность адсорбента, а лишь определенные активные центры, расположенные на выпуклых участках поверхности. Молекулы фиксируются на адсорбционных участках и не взаимодействуют друг с другом.

Слайд 22

Описание слайда:

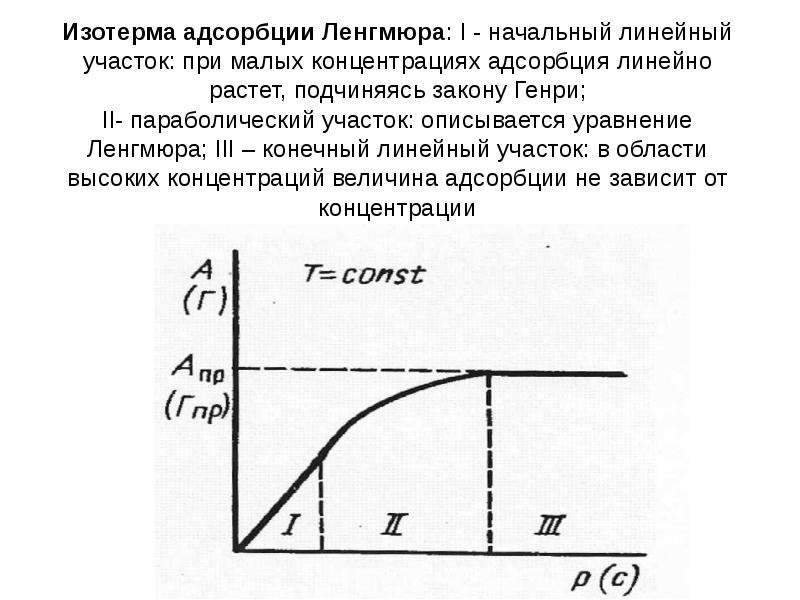

Изотерма адсорбции Ленгмюра: I - начальный линейный участок: при малых концентрациях адсорбция линейно растет, подчиняясь закону Генри; II- параболический участок: описывается уравнение Ленгмюра; III – конечный линейный участок: в области высоких концентраций величина адсорбции не зависит от концентрации

Слайд 23

Описание слайда:

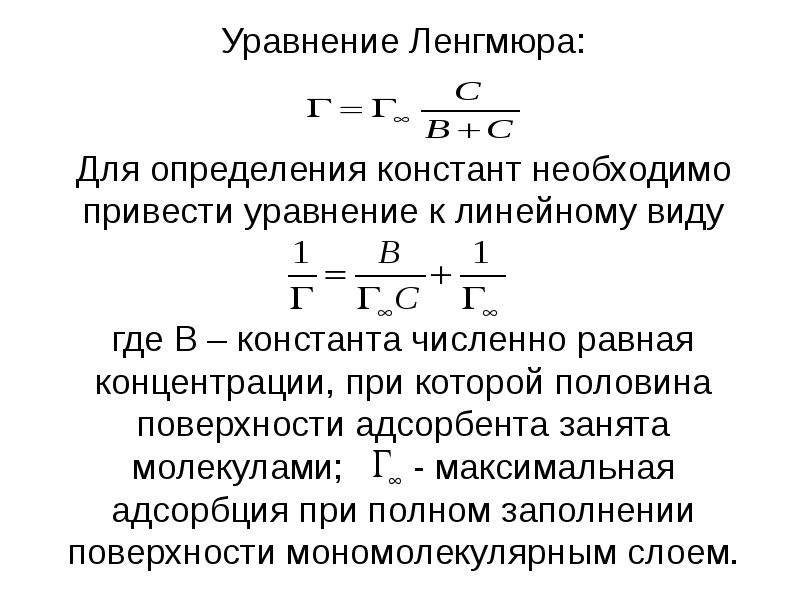

Уравнение Ленгмюра: Для определения констант необходимо привести уравнение к линейному виду где В – константа численно равная концентрации, при которой половина поверхности адсорбента занята молекулами; - максимальная адсорбция при полном заполнении поверхности мономолекулярным слоем.

Слайд 24

Описание слайда:

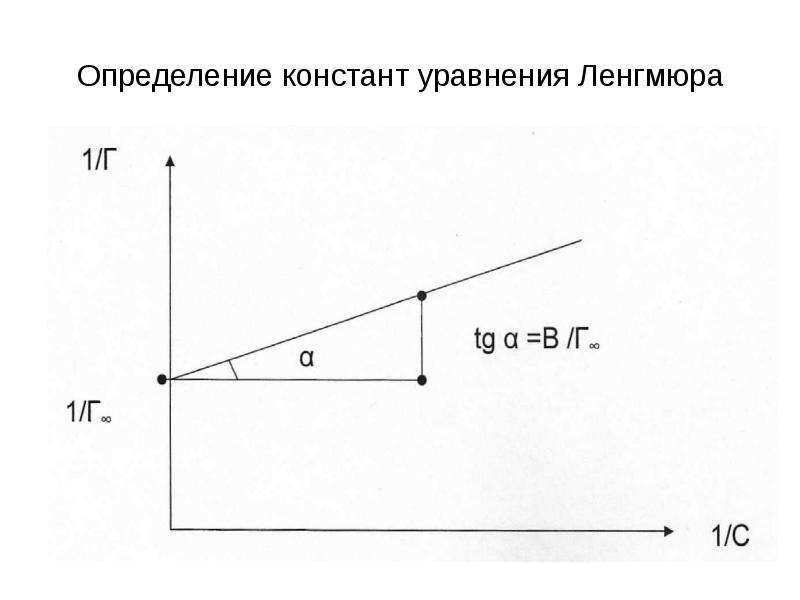

Определение констант уравнения Ленгмюра

Слайд 25

Описание слайда:

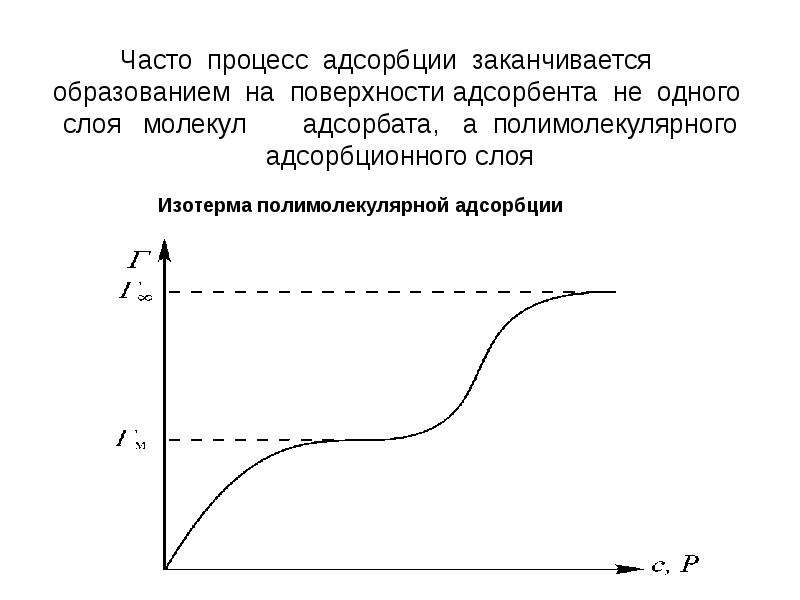

Часто процесс адсорбции заканчивается образованием на поверхности адсорбента не одного слоя молекул адсорбата, а полимолекулярного адсорбционного слоя

Слайд 26

Описание слайда:

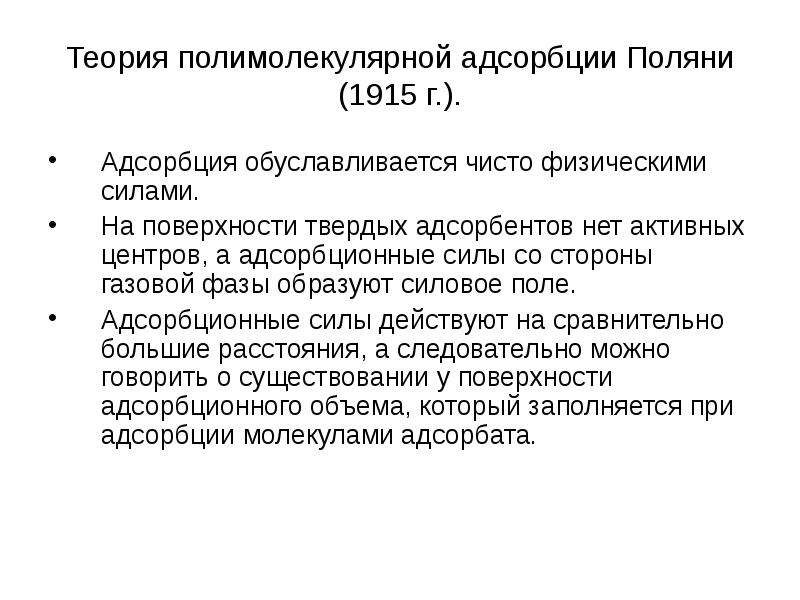

Теория полимолекулярной адсорбции Поляни (1915 г.). Адсорбция обуславливается чисто физическими силами. На поверхности твердых адсорбентов нет активных центров, а адсорбционные силы со стороны газовой фазы образуют силовое поле. Адсорбционные силы действуют на сравнительно большие расстояния, а следовательно можно говорить о существовании у поверхности адсорбционного объема, который заполняется при адсорбции молекулами адсорбата.

Слайд 27

Описание слайда:

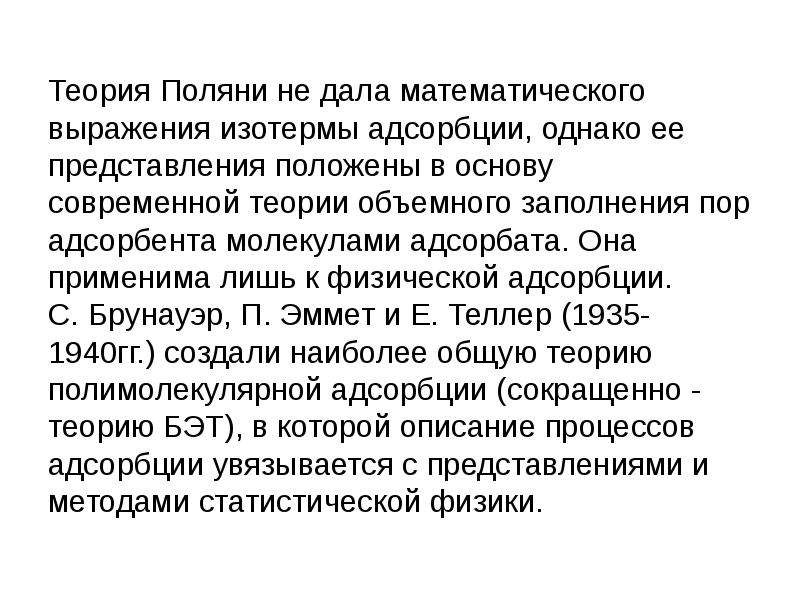

Теория Поляни не дала математического выражения изотермы адсорбции, однако ее представления положены в основу современной теории объемного заполнения пор адсорбента молекулами адсорбата. Она применима лишь к физической адсорбции. С. Брунауэр, П. Эммет и Е. Теллер (1935-1940гг.) создали наиболее общую теорию полимолекулярной адсорбции (сокращенно - теорию БЭТ), в которой описание процессов адсорбции увязывается с представлениями и методами статистической физики.

Слайд 28

Описание слайда:

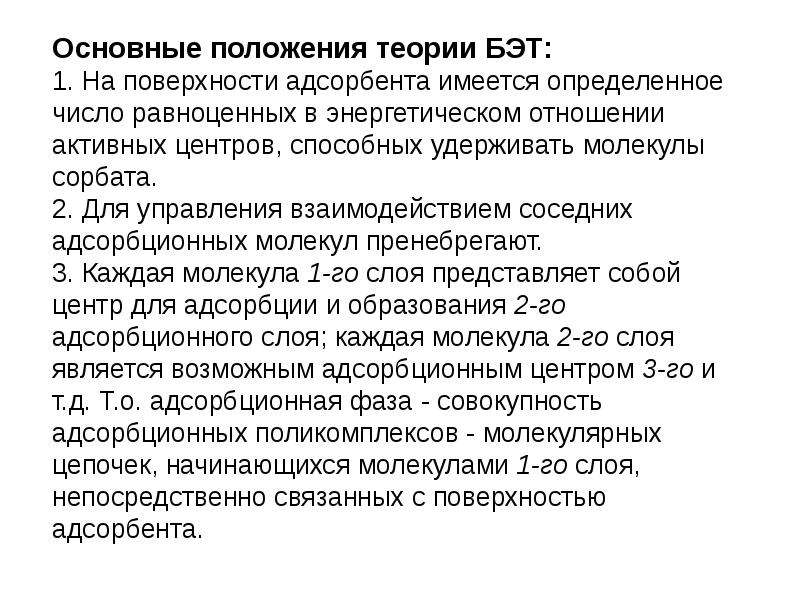

Основные положения теории БЭТ: 1. На поверхности адсорбента имеется определенное число равноценных в энергетическом отношении активных центров, способных удерживать молекулы сорбата. 2. Для управления взаимодействием соседних адсорбционных молекул пренебрегают. 3. Каждая молекула 1-го слоя представляет собой центр для адсорбции и образования 2-го адсорбционного слоя; каждая молекула 2-го слоя является возможным адсорбционным центром 3-го и т.д. Т.о. адсорбционная фаза - совокупность адсорбционных поликомплексов - молекулярных цепочек, начинающихся молекулами 1-го слоя, непосредственно связанных с поверхностью адсорбента.

Слайд 29

Описание слайда:

Авторы теории на основе уравнения изотермы адсорбции Ленгмюра получили приближенное уравнение полимолекулярной адсорбции - давление насыщенного пара при данной температуре; - относительное давление пара

Слайд 30

Описание слайда:

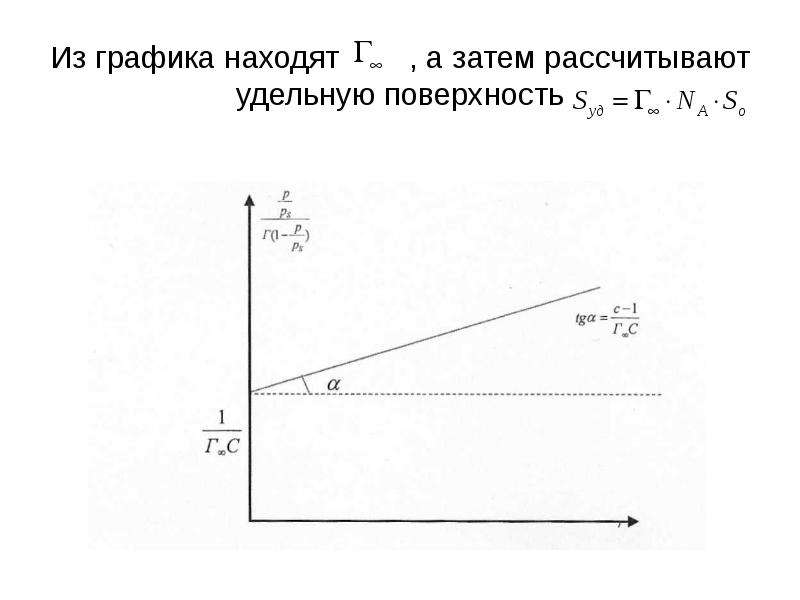

На теории БЭТ основан стандартный метод измерения удельной поверхности адсорбентов, катализаторов, порошков. Для этого используют уравнение БЭТ в линейной форме:
