Слайд 1

Описание слайда:

MRI/NIR Imaging Оптические методы диагностики

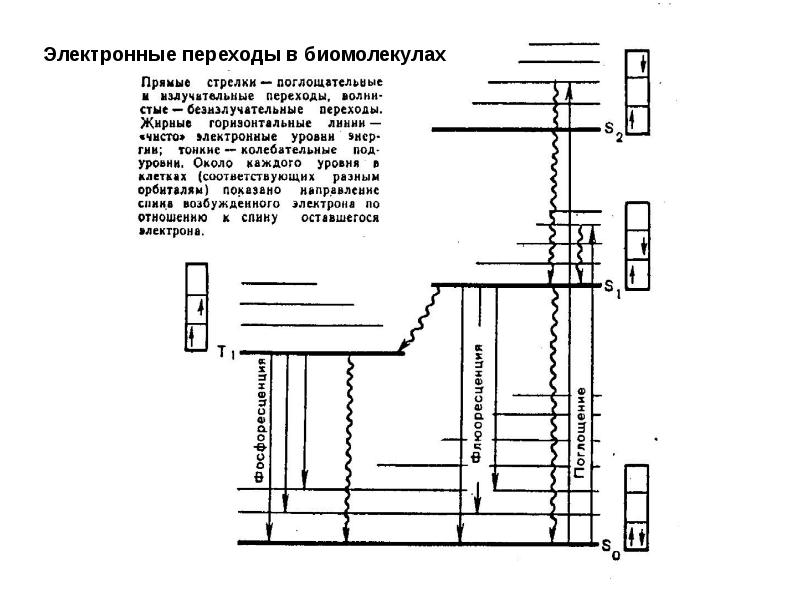

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

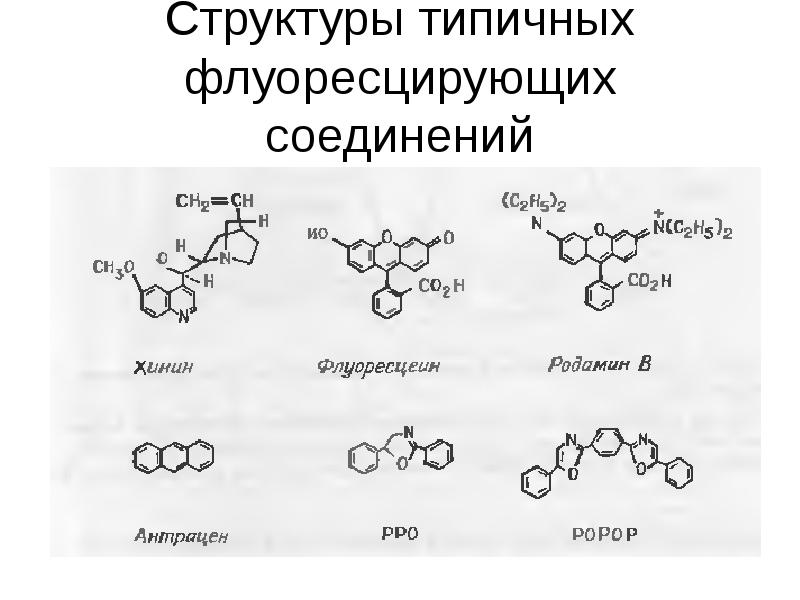

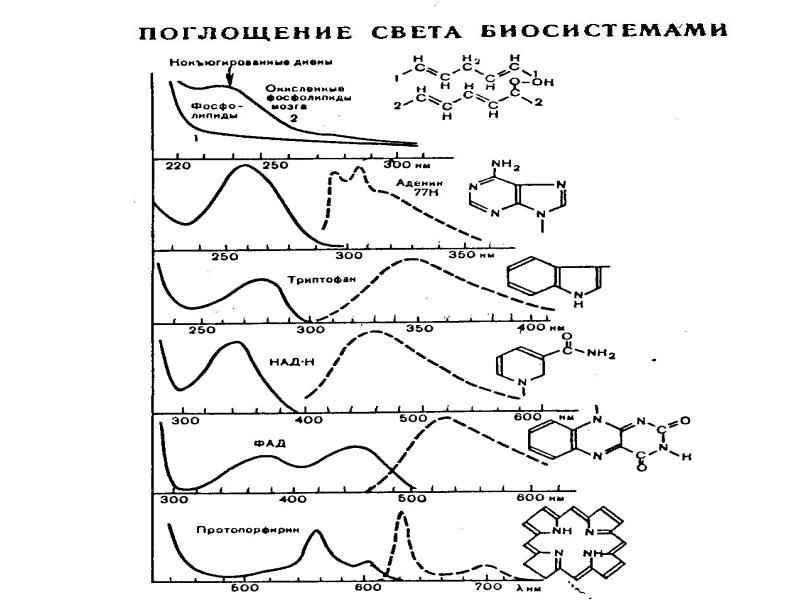

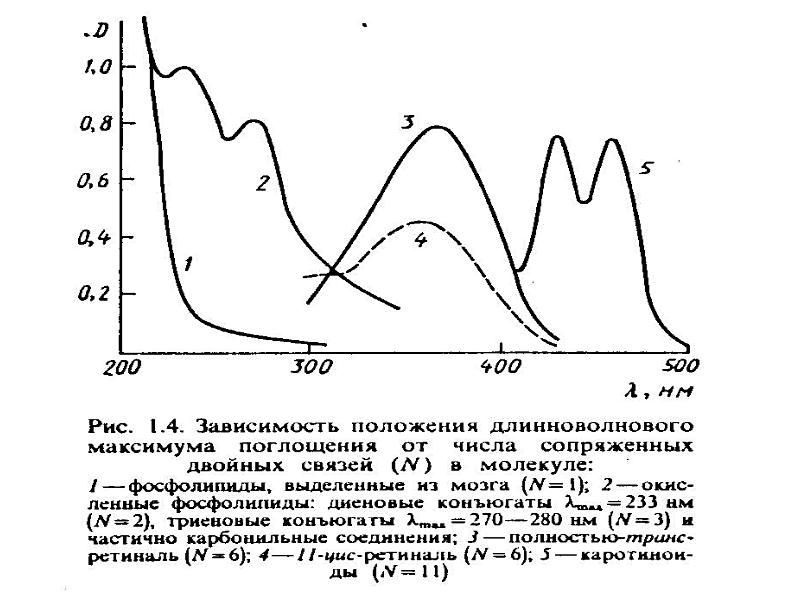

Структуры типичных флуоресцирующих соединений

Слайд 4

Описание слайда:

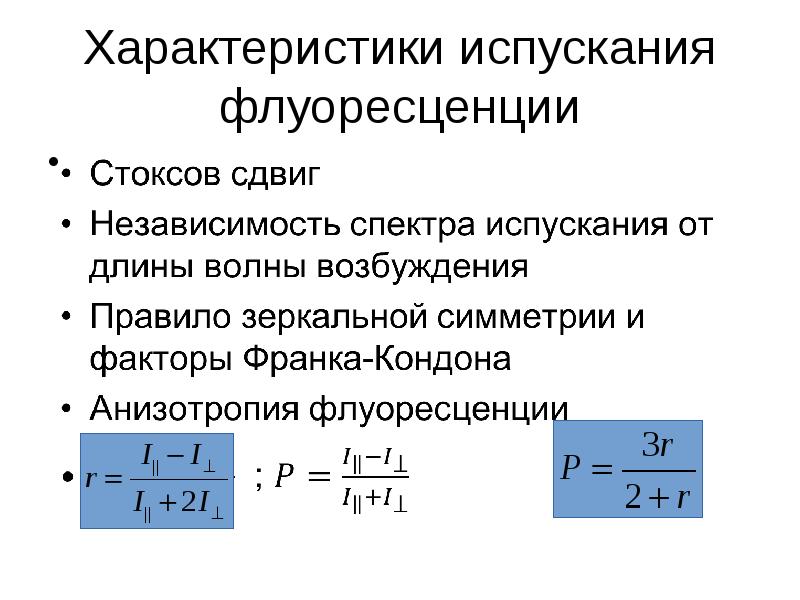

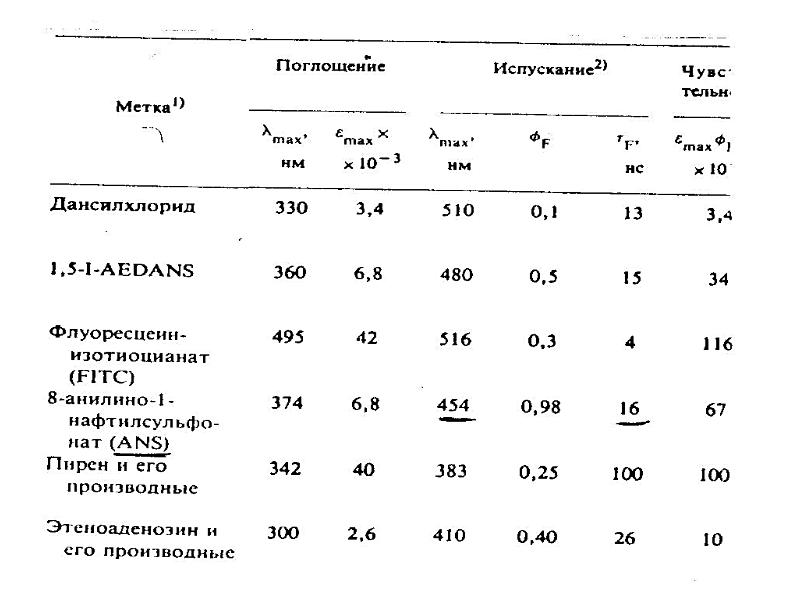

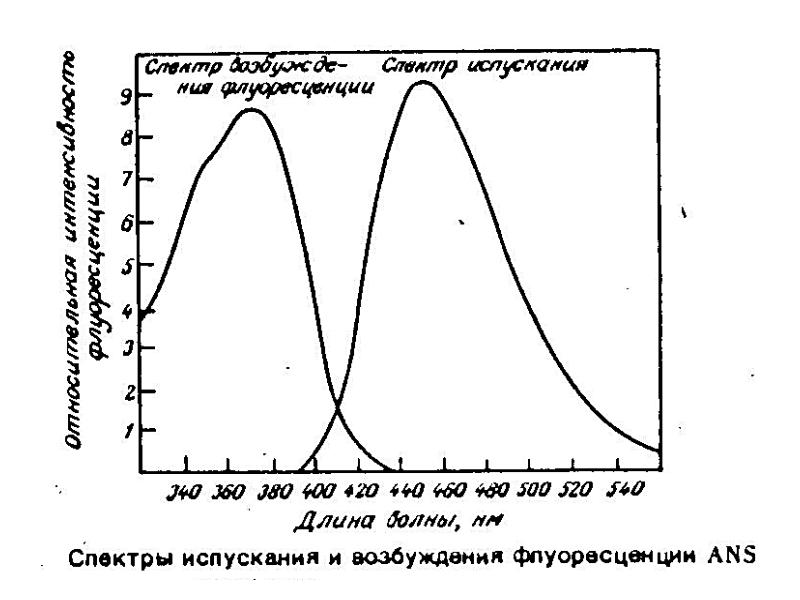

Характеристики испускания флуоресценции

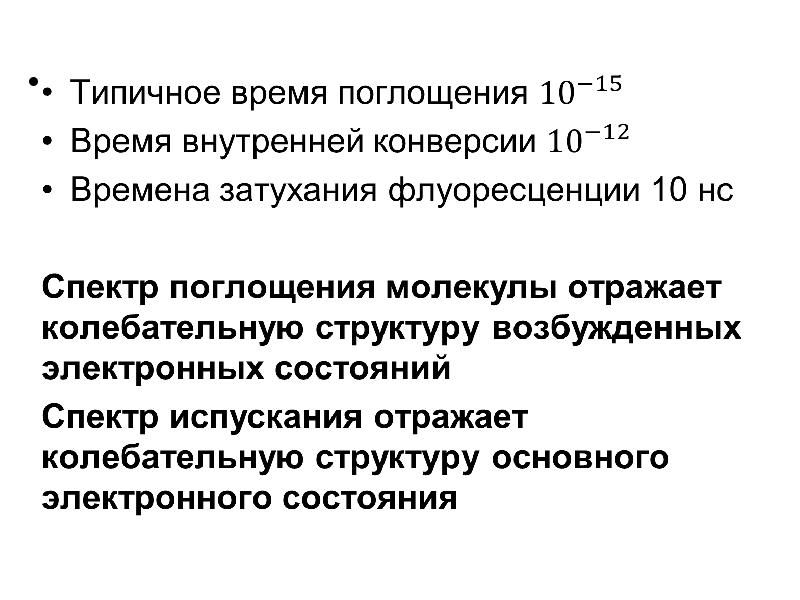

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

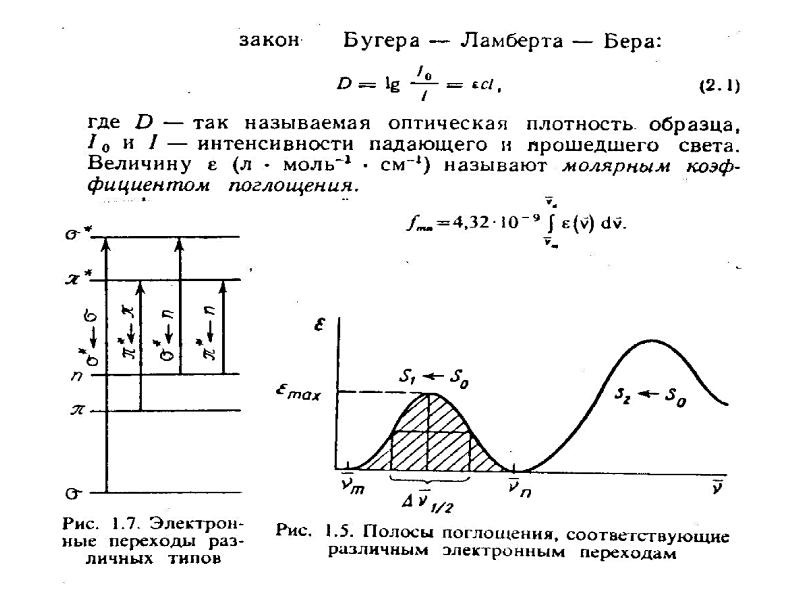

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

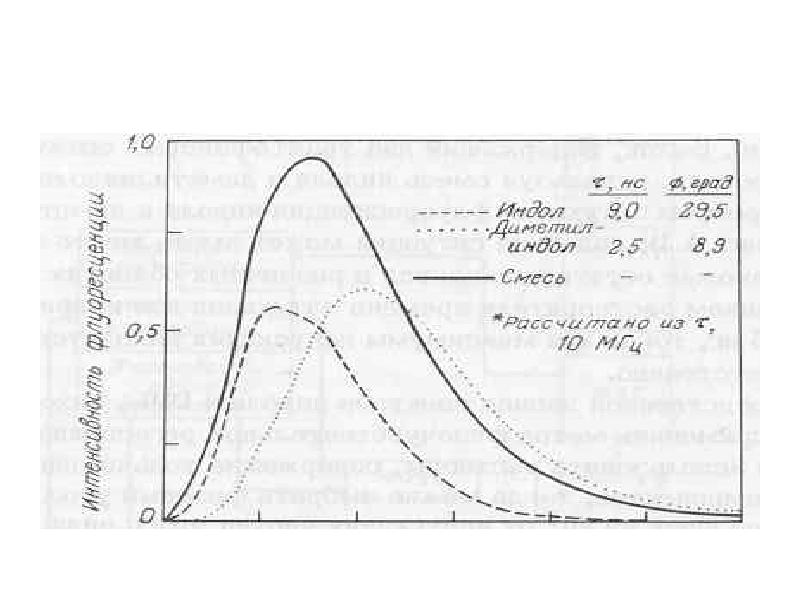

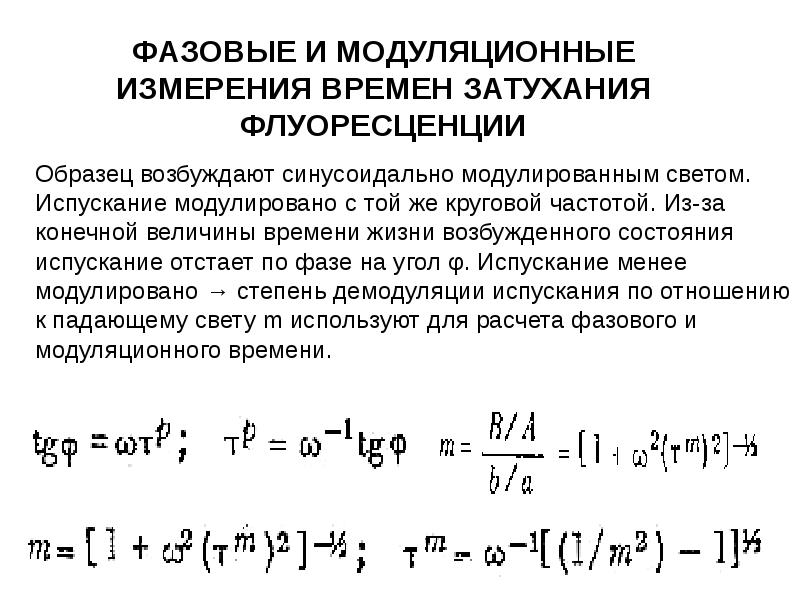

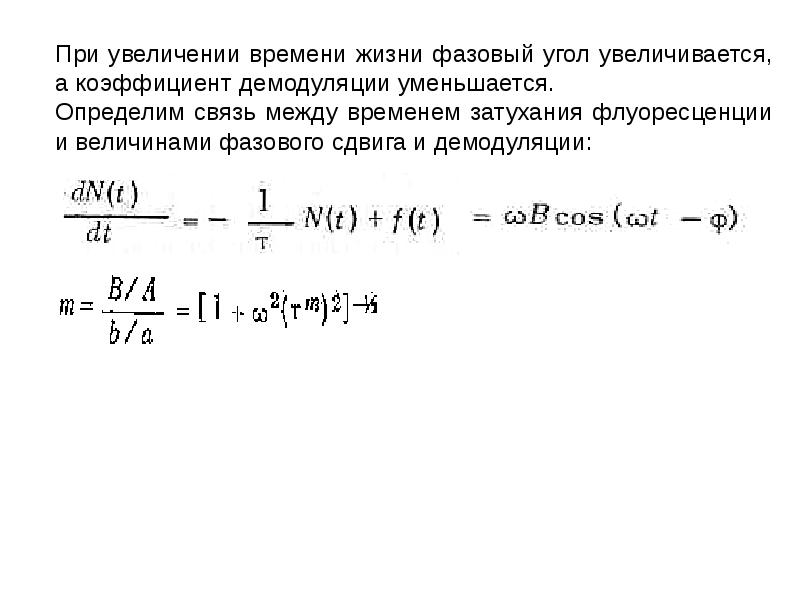

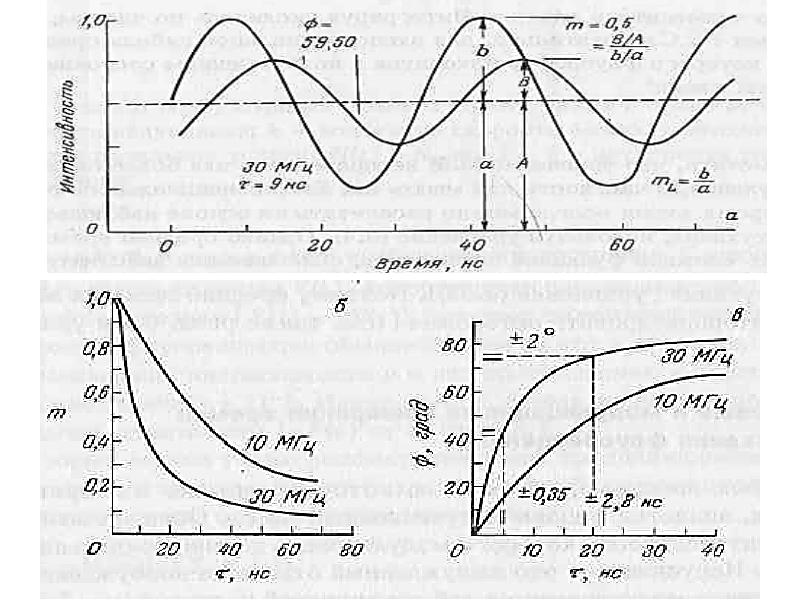

Время затухания флуоресценции дает детальную информацию о взаимодействии флуорофора с окружением. Измерение проводить сложно, поскольку порядок величин 10 нс. Время затухания флуоресценции дает детальную информацию о взаимодействии флуорофора с окружением. Измерение проводить сложно, поскольку порядок величин 10 нс. Широко применяют два метода: импульсный фазово-модуляционный (гармонический) В импульсном методе изучают зависимость интенсивности флуоресценции от времени. В гармоническом методе образец возбуждают синусоидально модулированным светом. Фазовый сдвиг и степень демодуляции испускания по отношению к падающему свету используют для расчета времени затухания.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

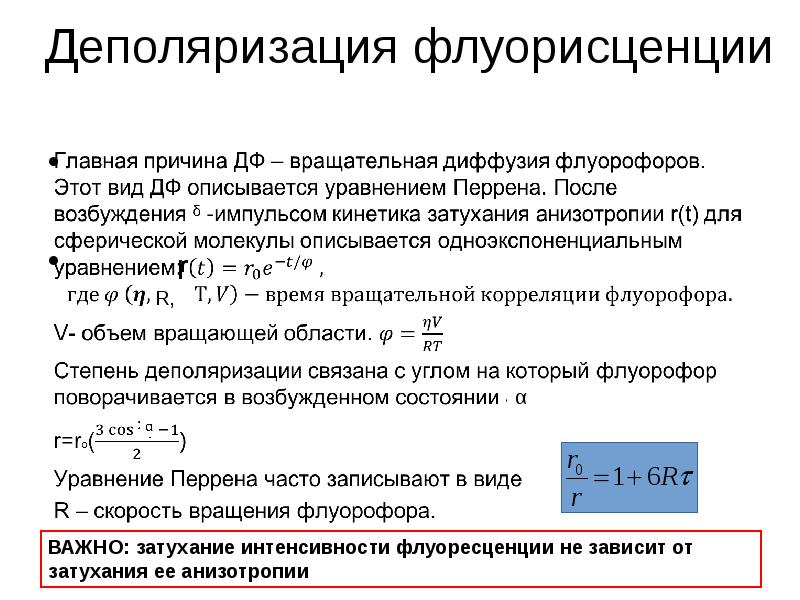

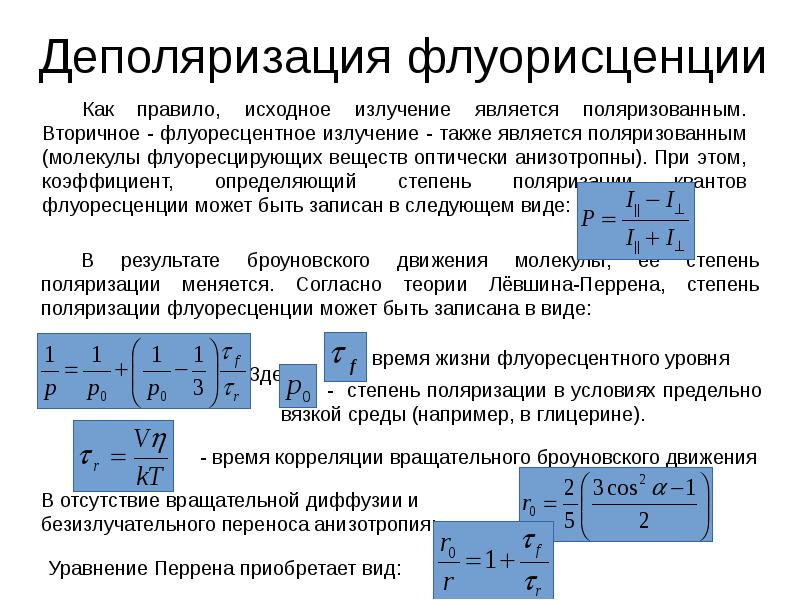

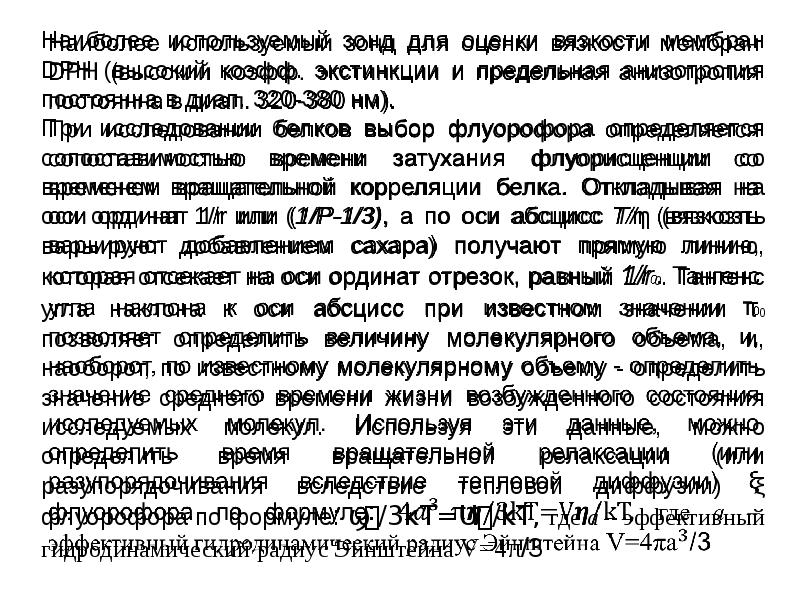

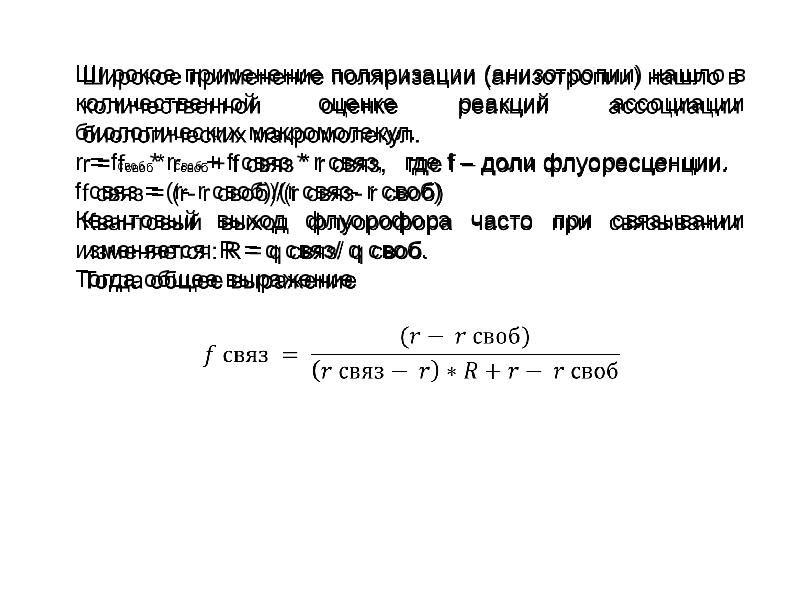

Деполяризация флуорисценции r

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

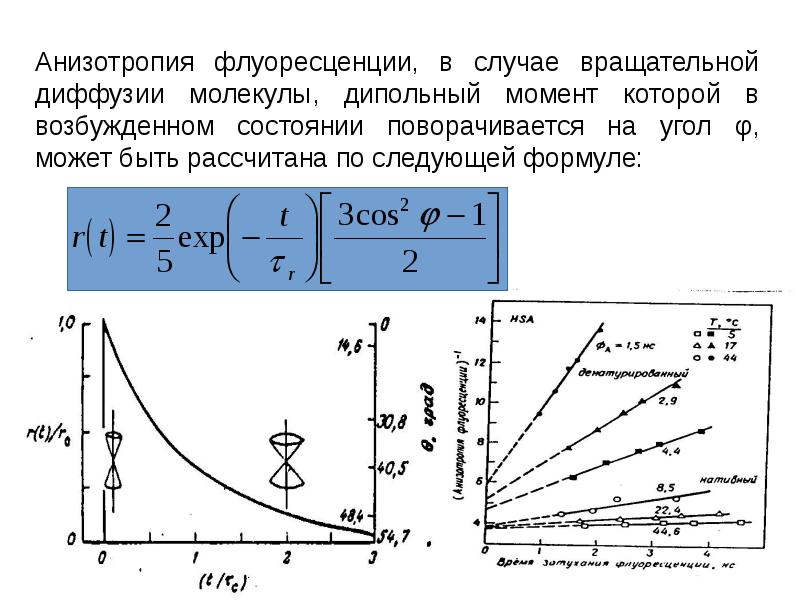

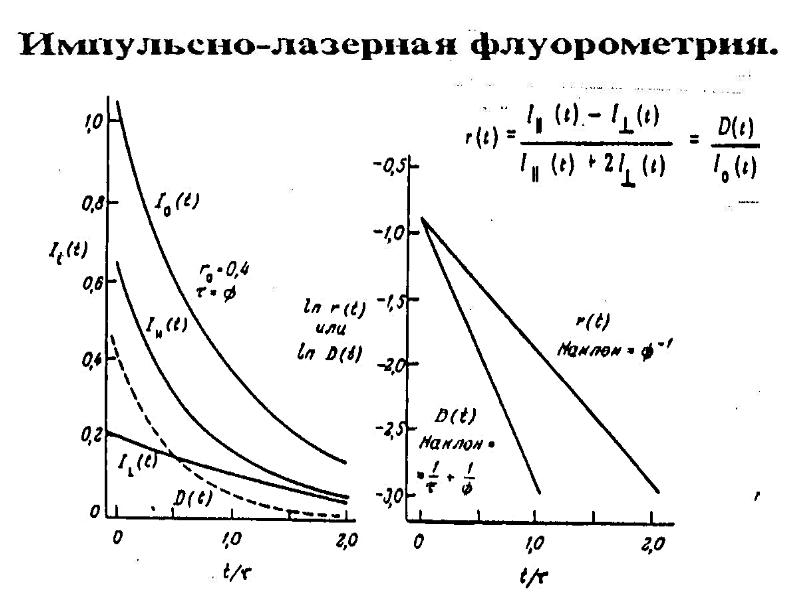

Импульсно-лазерная флуорометрия Имея короткие лазерные импульсы, возможно изучать вращательную подвижность молекул в растворах по времени затухания поляризованной флуоресценции. Последнее связано с тем, что после действия лазерного импульса направления электрического диполя в основном и возбужденном состоянии практически совпадают, затем эта поляризация спадает до нуля, поскольку молекула совершает хаотическое вращательное движение. При этом уравнение диффузии:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

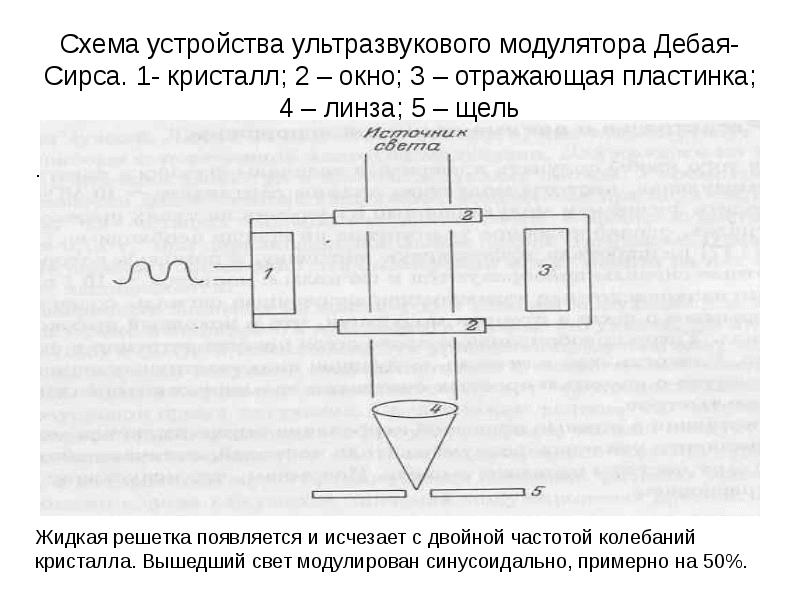

Схема устройства ультразвукового модулятора Дебая-Сирса. 1- кристалл; 2 – окно; 3 – отражающая пластинка; 4 – линза; 5 – щель

Слайд 23

Описание слайда:

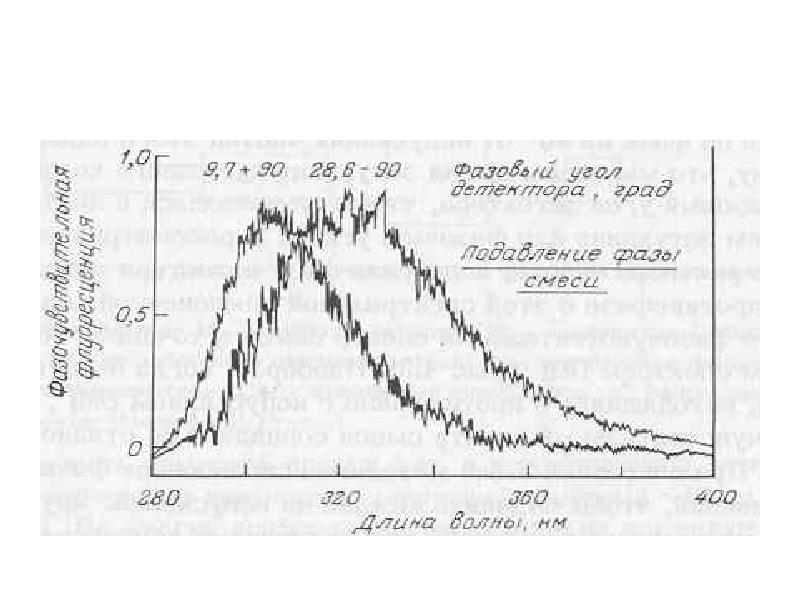

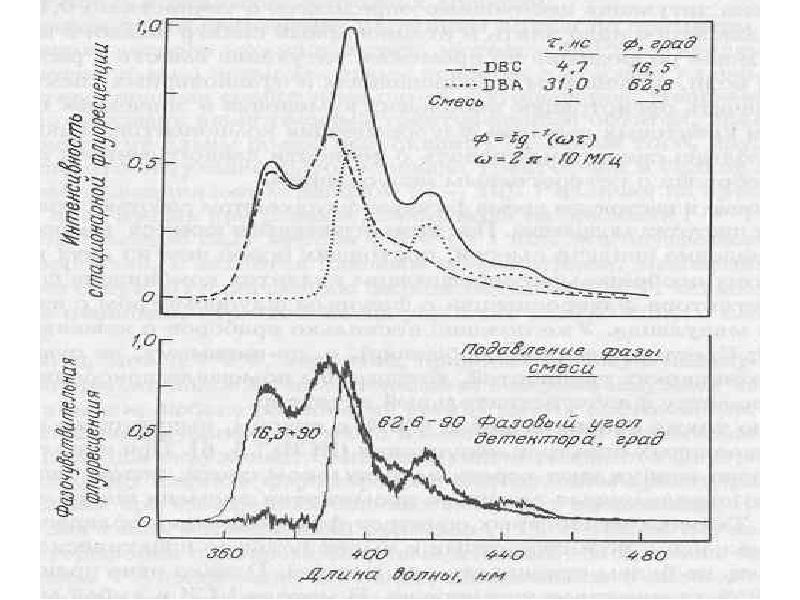

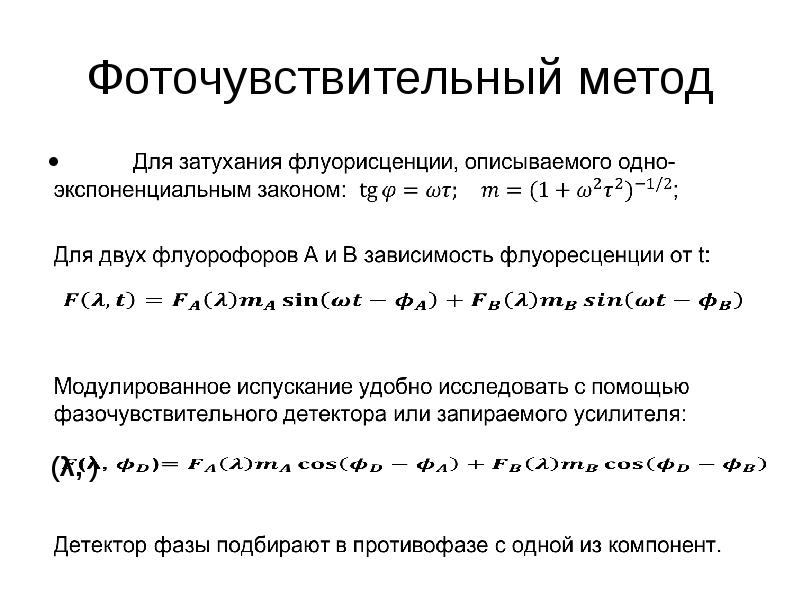

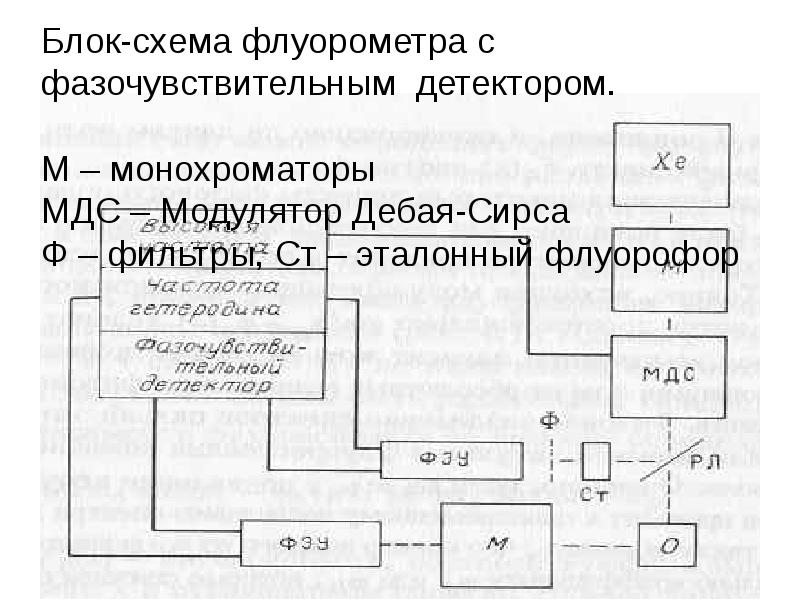

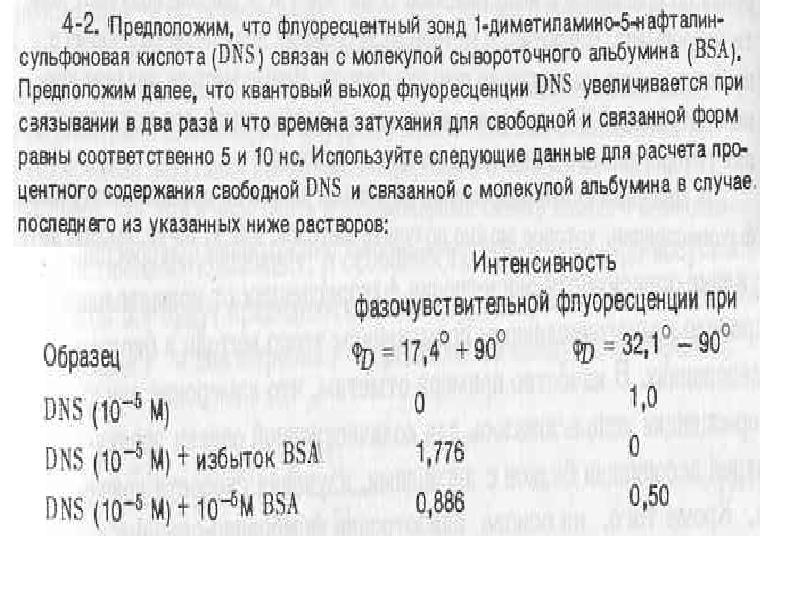

Фоточувствительный метод

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

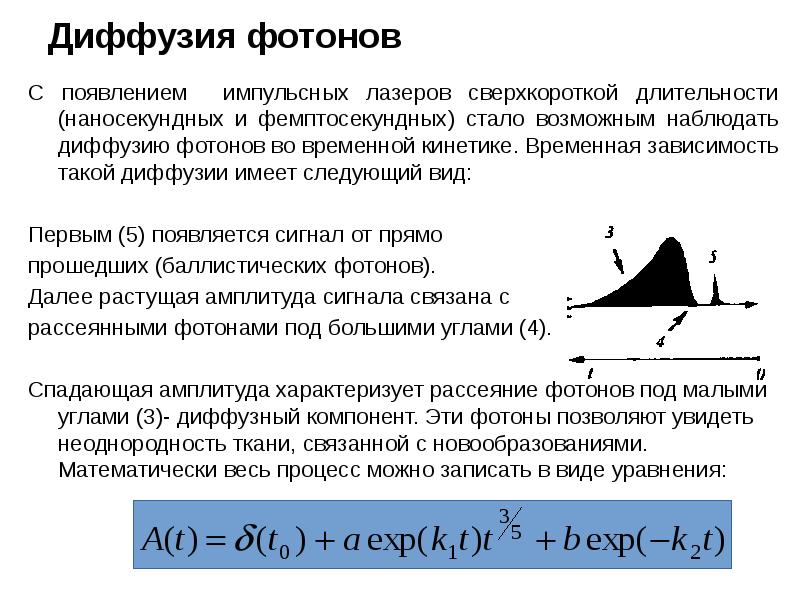

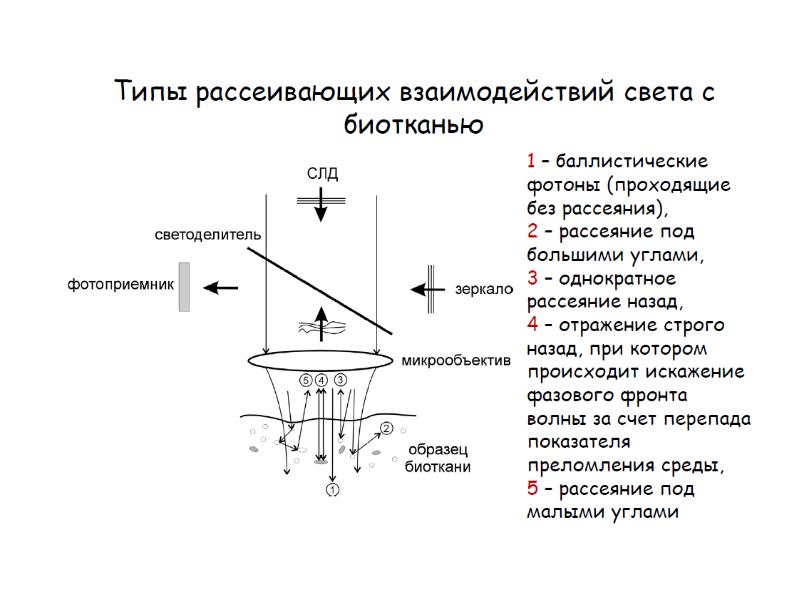

Диффузия фотонов С появлением импульсных лазеров сверхкороткой длительности (наносекундных и фемптосекундных) стало возможным наблюдать диффузию фотонов во временной кинетике. Временная зависимость такой диффузии имеет следующий вид: Первым (5) появляется сигнал от прямо прошедших (баллистических фотонов). Далее растущая амплитуда сигнала связана с рассеянными фотонами под большими углами (4). Спадающая амплитуда характеризует рассеяние фотонов под малыми углами (3)- диффузный компонент. Эти фотоны позволяют увидеть неоднородность ткани, связанной с новообразованиями. Математически весь процесс можно записать в виде уравнения:

Слайд 32

Описание слайда:

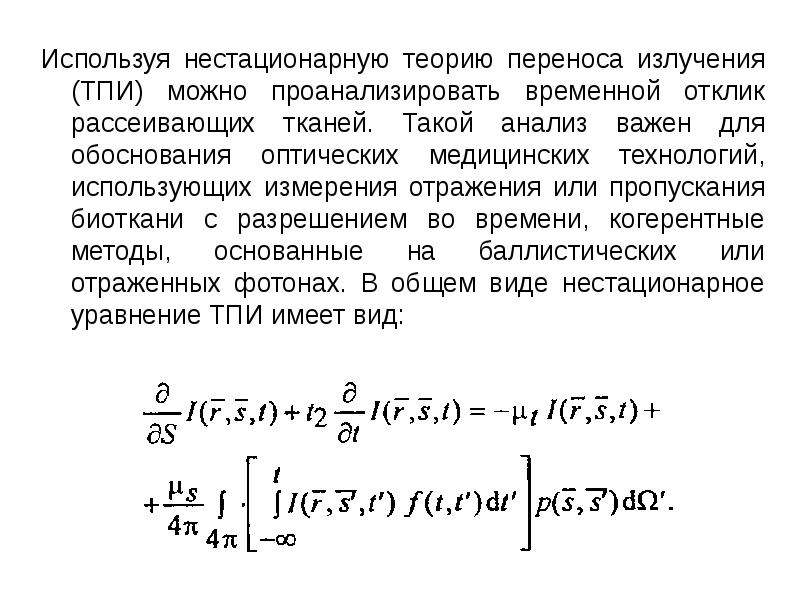

Используя нестационарную теорию переноса излучения (ТПИ) можно проанализировать временной отклик рассеивающих тканей. Такой анализ важен для обоснования оптических медицинских технологий, использующих измерения отражения или пропускания биоткани с разрешением во времени, когерентные методы, основанные на баллистических или отраженных фотонах. В общем виде нестационарное уравнение ТПИ имеет вид:

Слайд 33

Описание слайда:

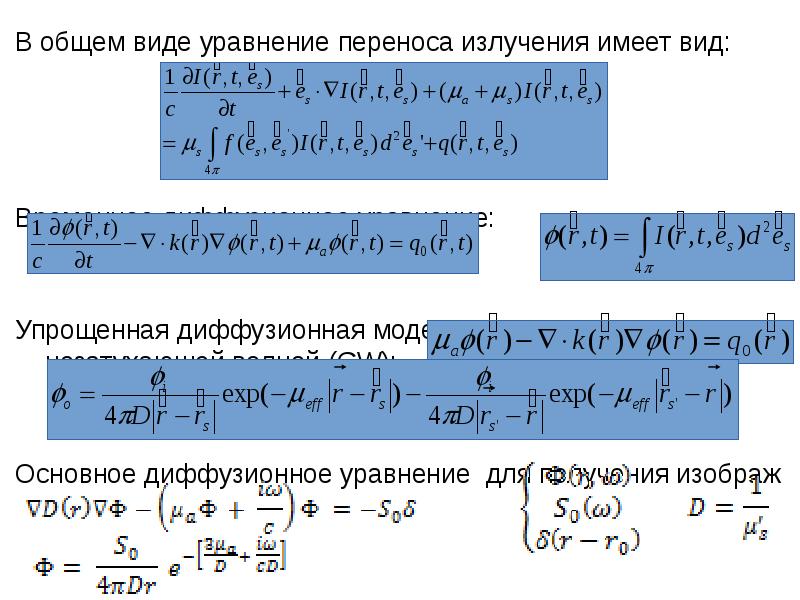

В общем виде уравнение переноса излучения имеет вид: В общем виде уравнение переноса излучения имеет вид: Временное диффузионное уравнение: где Упрощенная диффузионная модель при освещении незатухающей волной (CW): Основное диффузионное уравнение для получения изображ

Слайд 34

Описание слайда:

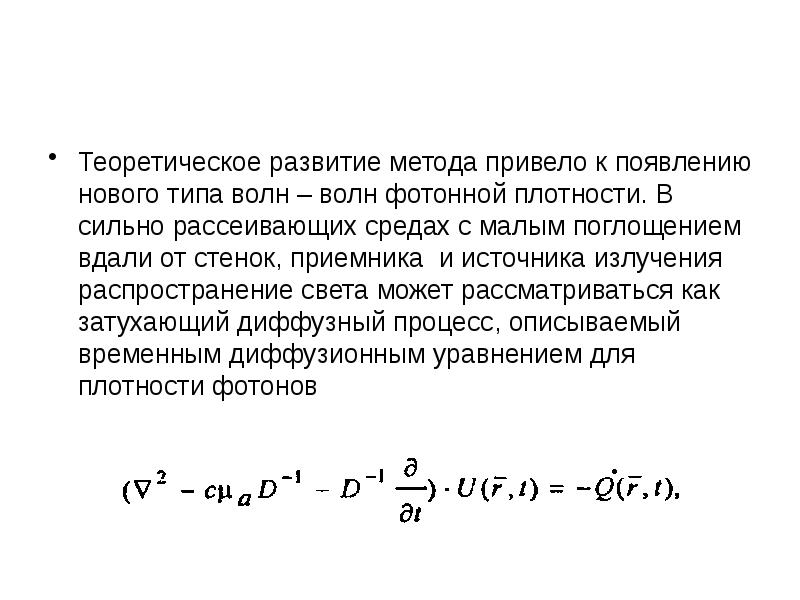

Теоретическое развитие метода привело к появлению нового типа волн – волн фотонной плотности. В сильно рассеивающих средах с малым поглощением вдали от стенок, приемника и источника излучения распространение света может рассматриваться как затухающий диффузный процесс, описываемый временным диффузионным уравнением для плотности фотонов Теоретическое развитие метода привело к появлению нового типа волн – волн фотонной плотности. В сильно рассеивающих средах с малым поглощением вдали от стенок, приемника и источника излучения распространение света может рассматриваться как затухающий диффузный процесс, описываемый временным диффузионным уравнением для плотности фотонов

Слайд 35

Описание слайда:

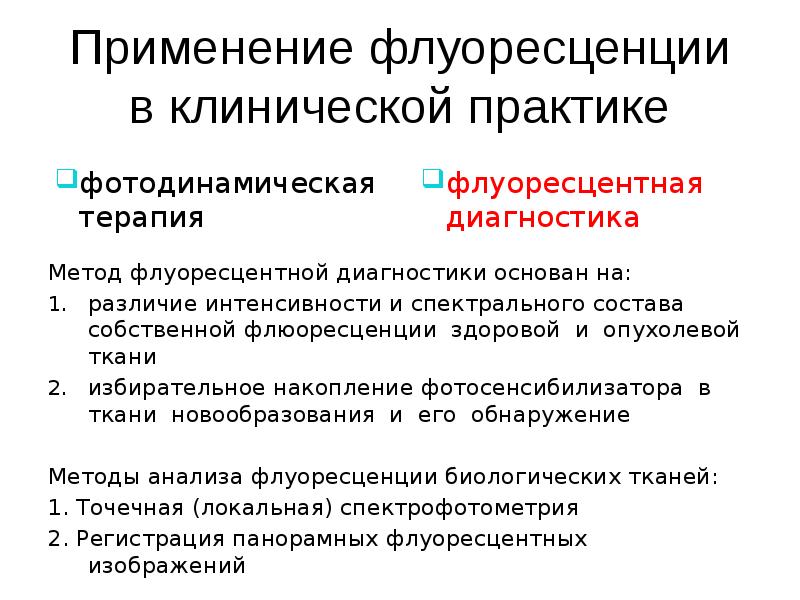

Применение флуоресценции в клинической практике Метод флуоресцентной диагностики основан на: различие интенсивности и спектрального состава собственной флюоресценции здоровой и опухолевой ткани избирательное накопление фотосенсибилизатора в ткани новообразования и его обнаружение Методы анализа флуоресценции биологических тканей: 1. Точечная (локальная) спектрофотометрия 2. Регистрация панорамных флуоресцентных изображений

Слайд 36

Описание слайда:

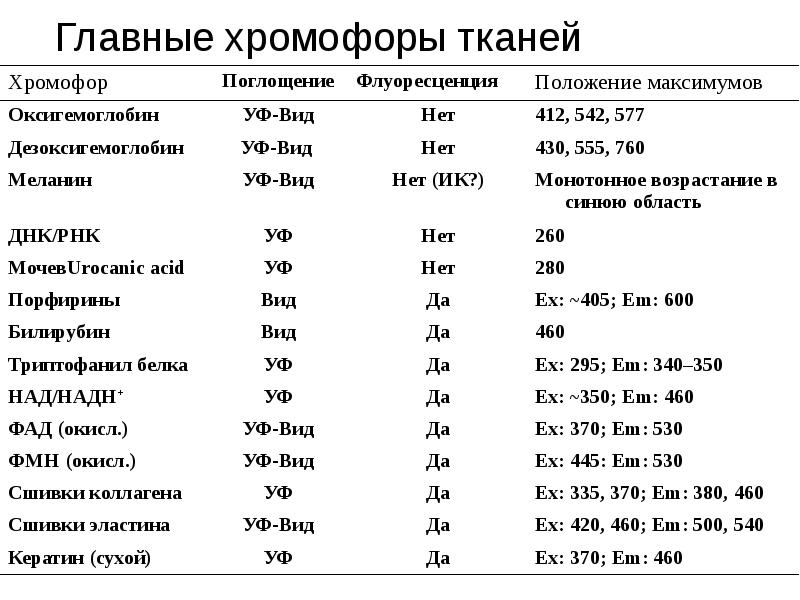

Главные хромофоры тканей

Слайд 37

Описание слайда:

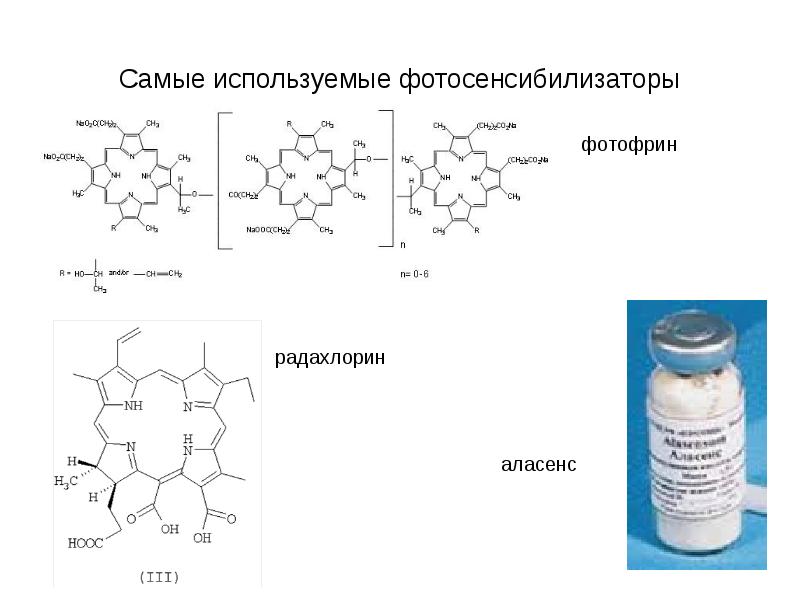

Самые используемые фотосенсибилизаторы

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Установки

Слайд 40

Описание слайда:

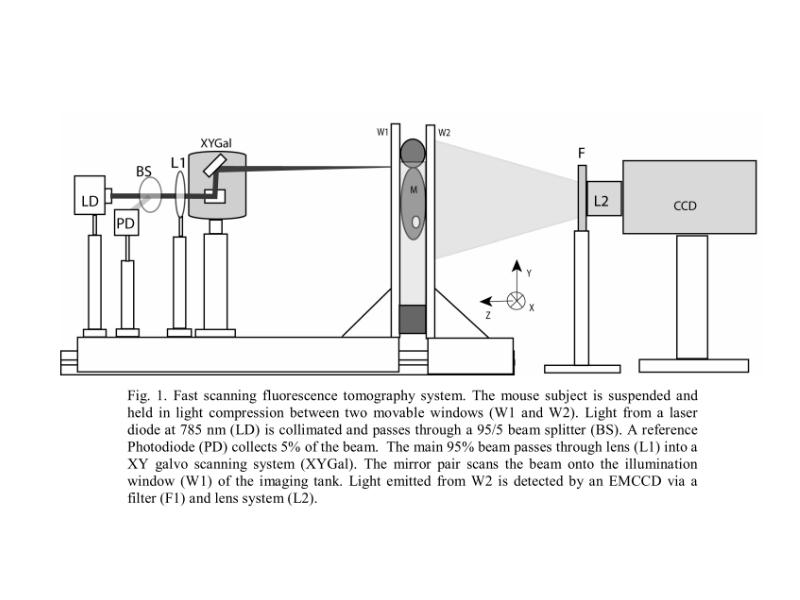

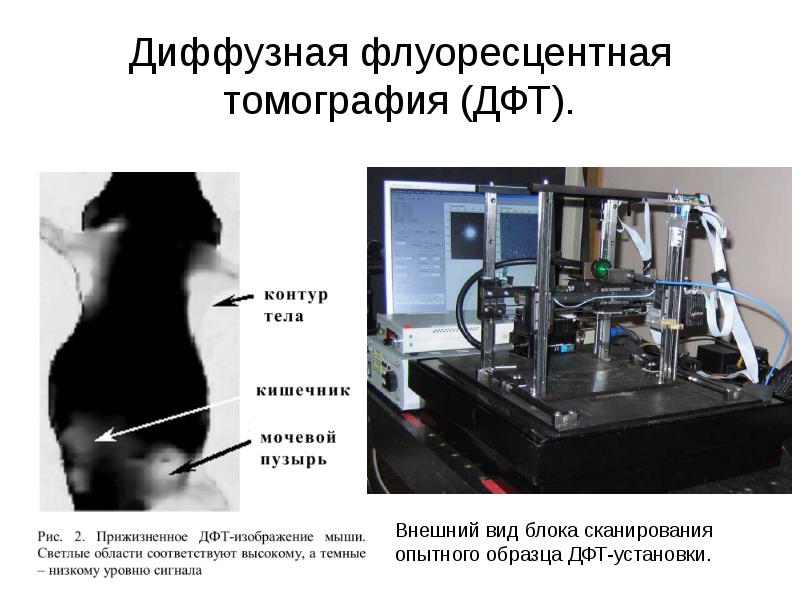

Диффузная флуоресцентная томография (ДФТ).

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

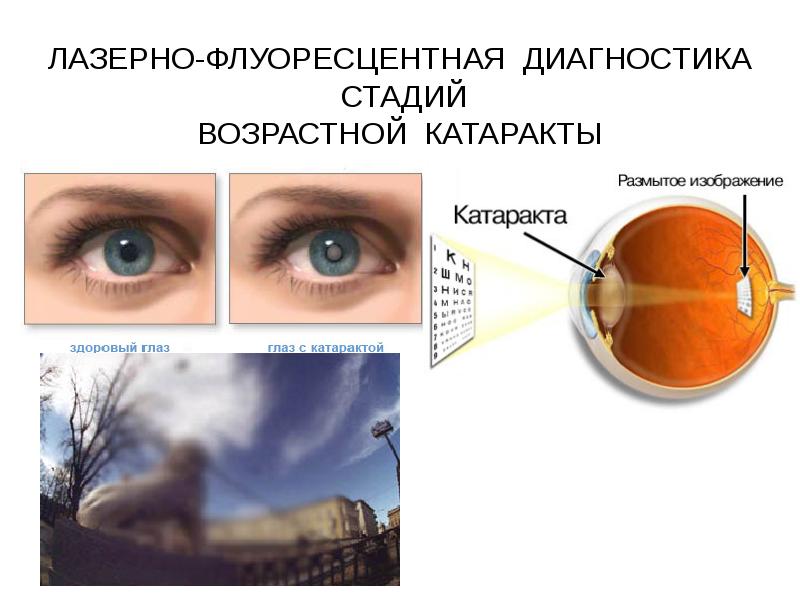

ЛАЗЕРНО-ФЛУОРЕСЦЕНТНАЯ ДИАГНОСТИКА СТАДИЙ ВОЗРАСТНОЙ КАТАРАКТЫ

Слайд 43

Описание слайда:

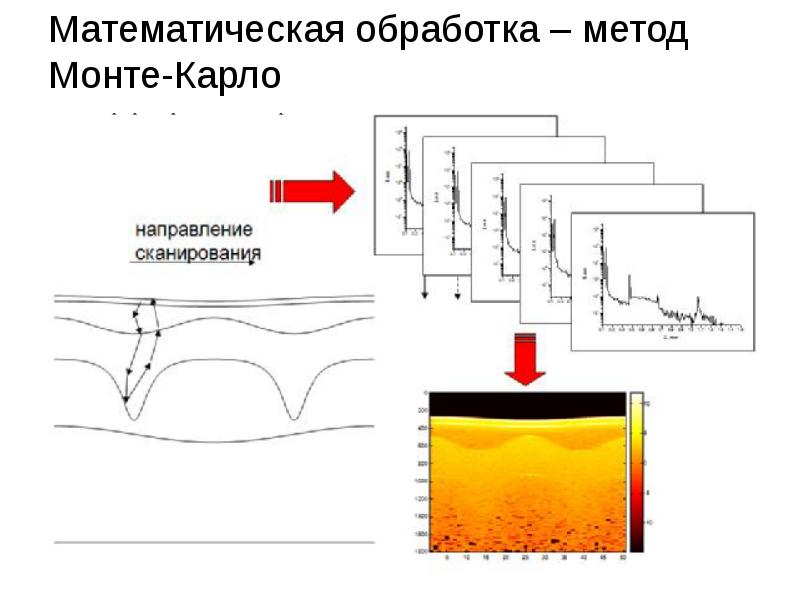

Математическая обработка – метод Монте-Карло

Слайд 44

Описание слайда:

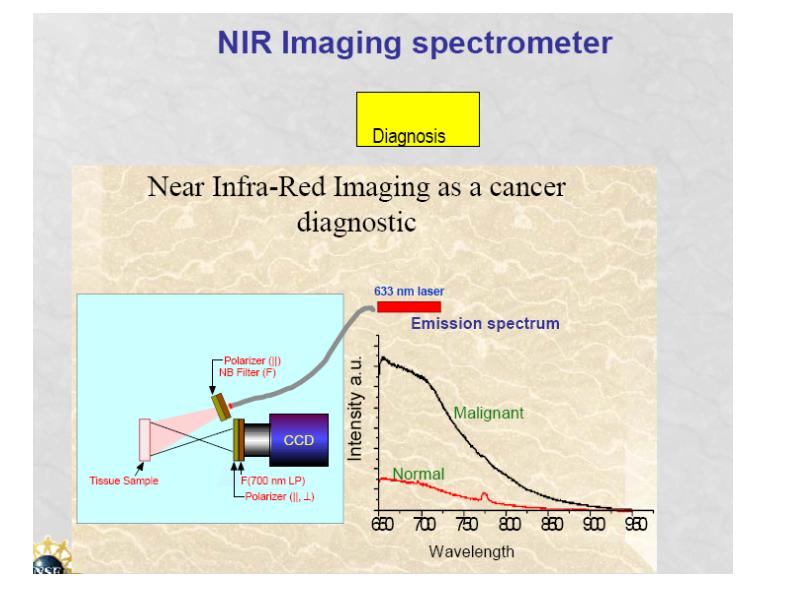

ИК диапазон

Слайд 45

Описание слайда:

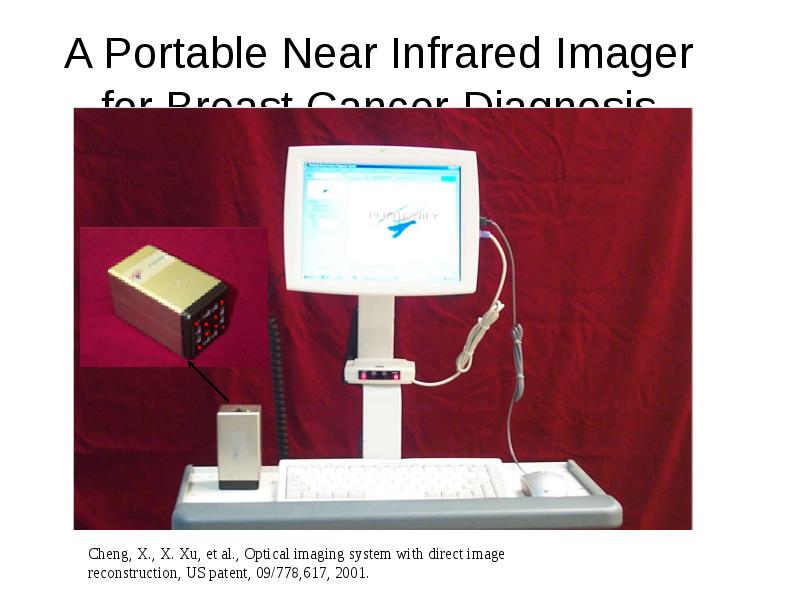

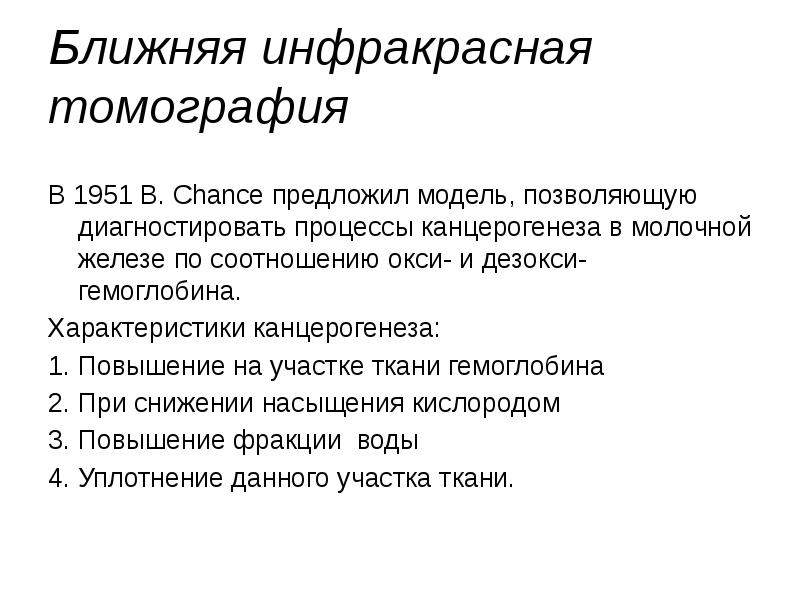

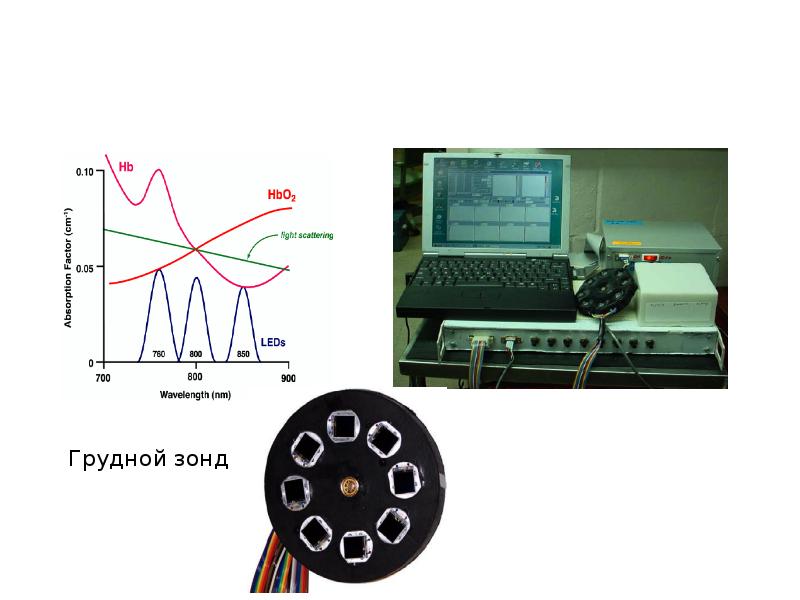

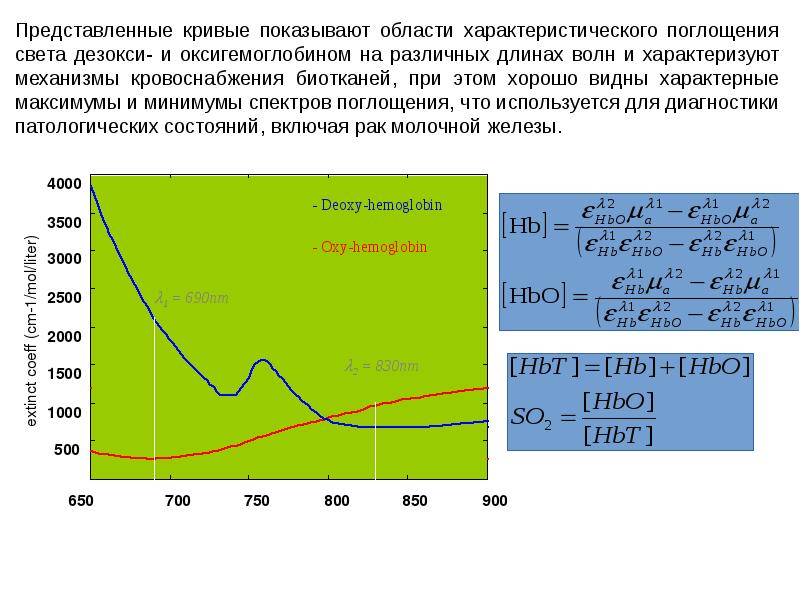

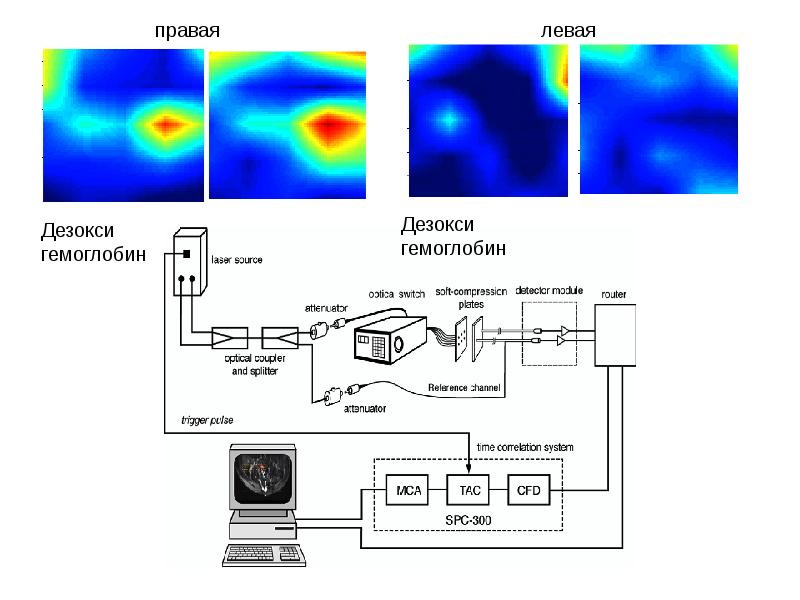

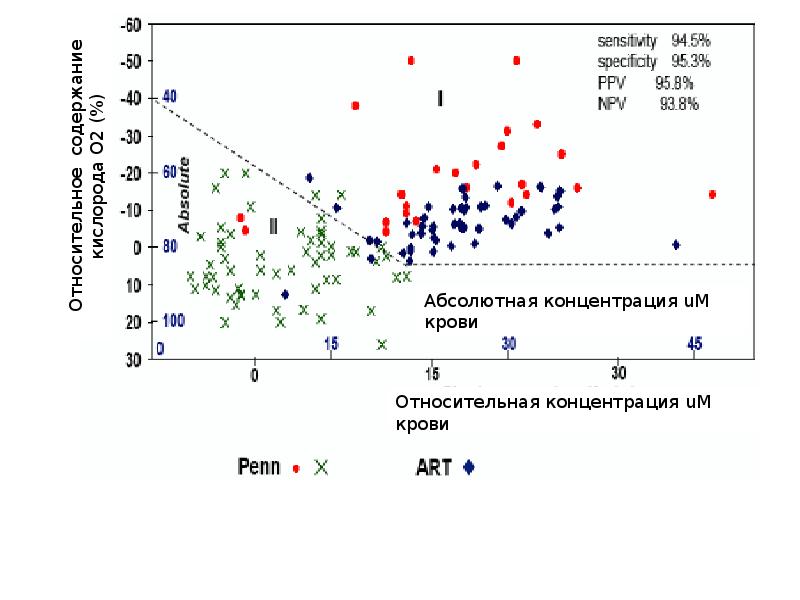

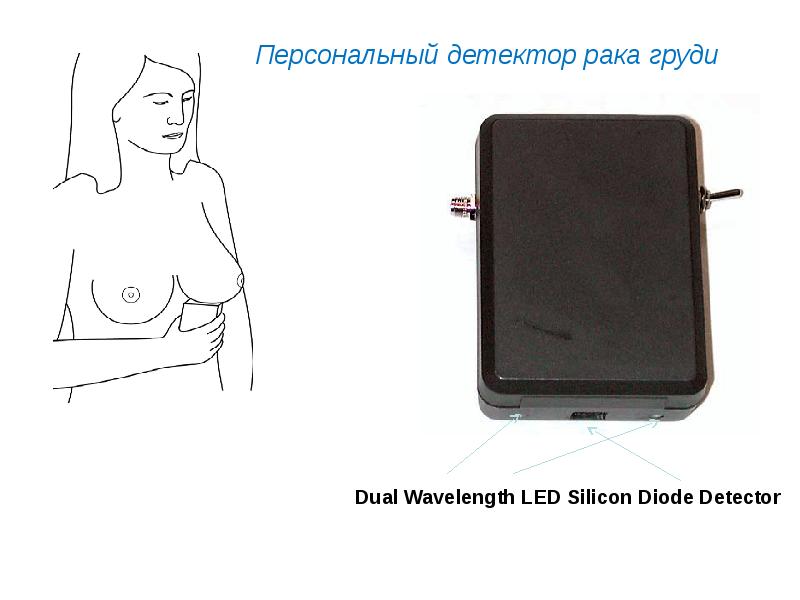

Ближняя инфракрасная томография В 1951 B. Chance предложил модель, позволяющую диагностировать процессы канцерогенеза в молочной железе по соотношению окси- и дезокси- гемоглобина. Характеристики канцерогенеза: 1. Повышение на участке ткани гемоглобина 2. При снижении насыщения кислородом 3. Повышение фракции воды 4. Уплотнение данного участка ткани.
