Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Основные опасности в техносфере, принципы их нормирования. Доклад-сообщение содержит 47 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

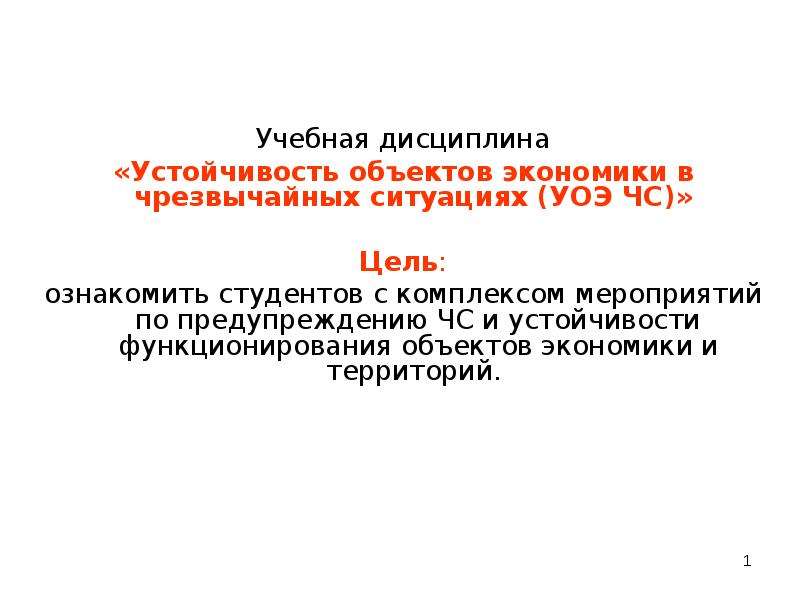

Слайд 1

Описание слайда:

Учебная дисциплина Учебная дисциплина «Устойчивость объектов экономики в чрезвычайных ситуациях (УОЭ ЧС)» Цель: ознакомить студентов с комплексом мероприятий по предупреждению ЧС и устойчивости функционирования объектов экономики и территорий.

Слайд 2

Описание слайда:

Тема 1 Основные опасности в техносфере принципы их нормирования Вопросы: 1. Исторический аспект и структура изучения дисциплины. Основные опасности в техносфере. Особенности воздействия опасных факторов на человека и элементы объектов экономики. 2. Классификация опасностей. Источники опасностей в промышленности. 3. Принцип нормирования опасностей в техносфере. Система нормативных документов в сфере обеспечения безопасности в промышленности. Литература: 1. Безопасность жизнедеятельности. Уч. для вузов/ С.В.Белов, [и др.]; М.: Высшая школа, 1999. – 448 с. 2. С.В. Ефремов Опасные технологии и производства. Уч. пос. – СпБ.; СПб ГПТУ, 2003.

Слайд 3

Описание слайда:

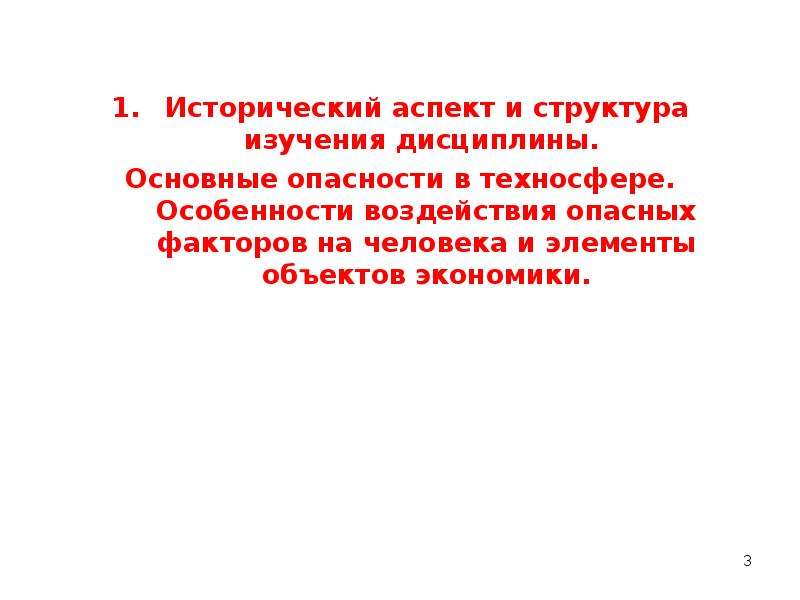

Исторический аспект и структура изучения дисциплины. Исторический аспект и структура изучения дисциплины. Основные опасности в техносфере. Особенности воздействия опасных факторов на человека и элементы объектов экономики.

Слайд 4

Описание слайда:

Биосфера – область существования и функционирования живого вещества. Биосфера – область существования и функционирования живого вещества. Техносфера – часть биосферы, коренным образом преобразованная человеком в инженерно-технические сооружения: города, заводы и фабрики, карьеры и шахты, дороги, плотины, водохранилища и т.п. Опасность – негативное свойство живой и неживой материи, способное причинять ущерб самой материи: людям, природной среде, материальным ценностям. Применительно к дисциплине – рассматривают опасности природно-техногенного и техногенного характера.

Слайд 5

Описание слайда:

Природно-техногенные опасности: Природно-техногенные опасности: наведенная сейсмичность; опускание урбанизированных территорий; подтопление территорий; карстово-суффозионные провалы, формирование техногенных геофизических полей: вибрационных; электрических; тепловых.

Слайд 6

Описание слайда:

Опасности техногенного характера (7): Опасности техногенного характера (7): Радиационная; Химическая; Взрывная; Пожарная; Гидротехническая; Транспортная; связанные с коммунальным хозяйством.

Слайд 7

Описание слайда:

Формы проявления техногенных опасностей: взрывы, пожары, выбросы ОХВ и РАВ, прорыв гидротехнических сооружений. Взрываются конденсированные взрывчатые вещества (ВВ), газы, пары, аэрозоли, пыли. Характеризуются барическими эффектами (возникновением областей экстремальных давлений). Техногенные пожары: пожары разлития, огневые шары, струевые пламена. Характеризуются термическими эффектами (термической радиацией) - возникновением областей высоких температур.

Слайд 8

Описание слайда:

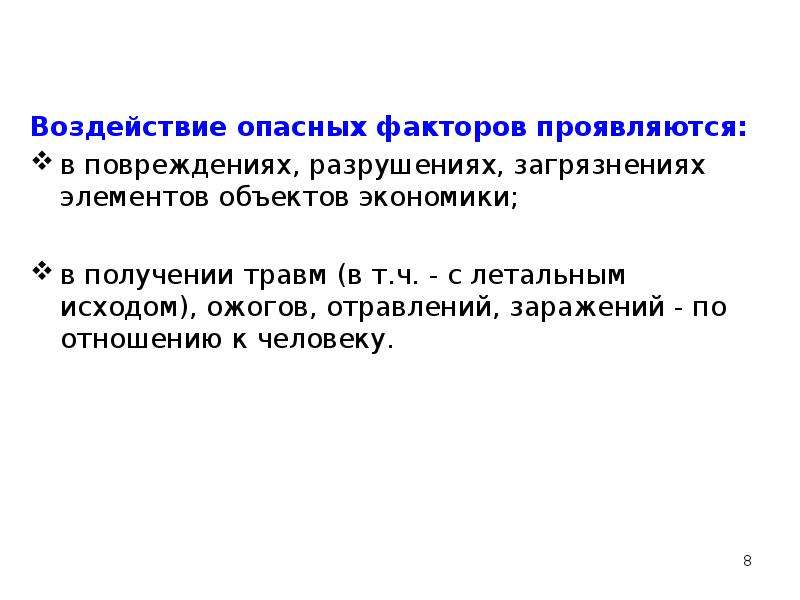

Воздействие опасных факторов проявляются: Воздействие опасных факторов проявляются: в повреждениях, разрушениях, загрязнениях элементов объектов экономики; в получении травм (в т.ч. - с летальным исходом), ожогов, отравлений, заражений - по отношению к человеку.

Слайд 9

Описание слайда:

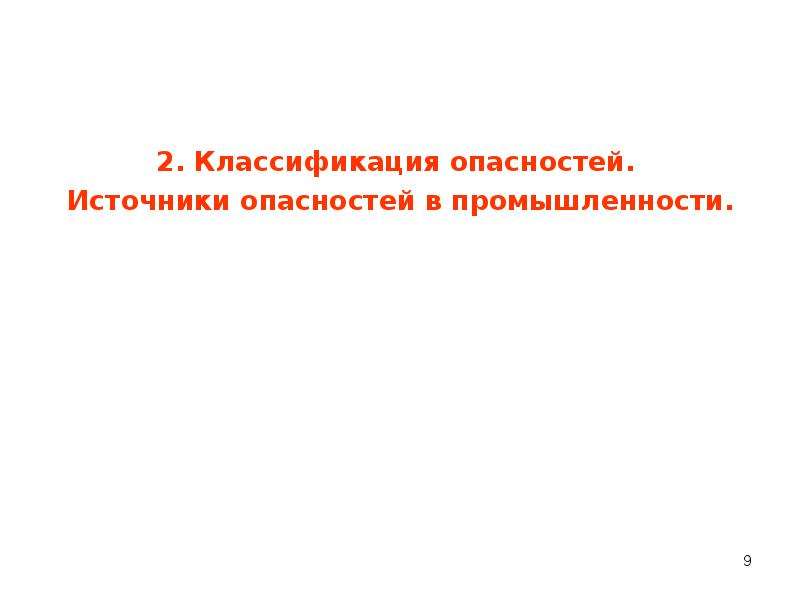

2. Классификация опасностей. 2. Классификация опасностей. Источники опасностей в промышленности.

Слайд 10

Описание слайда:

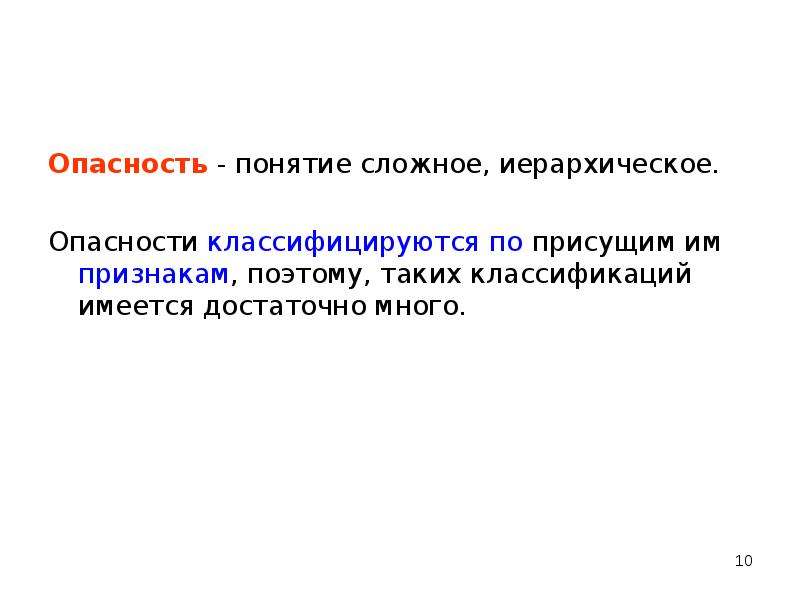

Опасность - понятие сложное, иерархическое. Опасность - понятие сложное, иерархическое. Опасности классифицируются по присущим им признакам, поэтому, таких классификаций имеется достаточно много.

Слайд 11

Описание слайда:

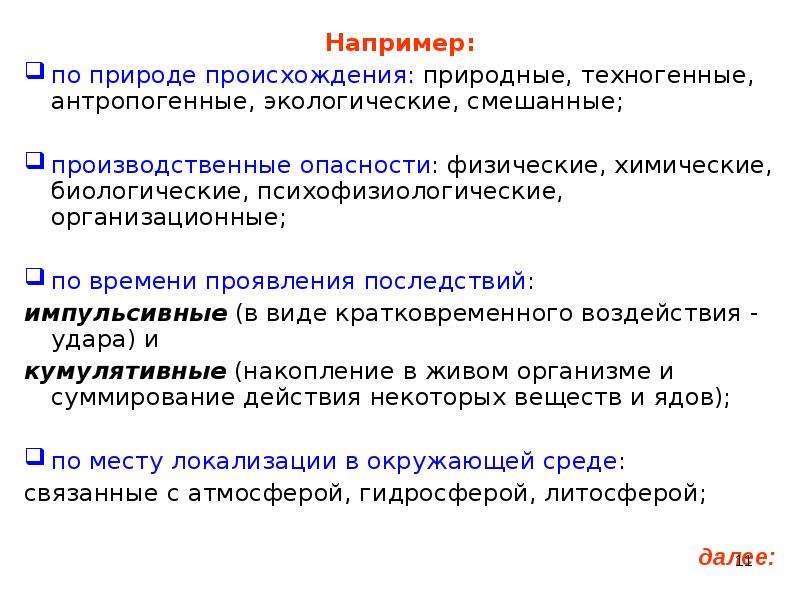

Например: Например: по природе происхождения: природные, техногенные, антропогенные, экологические, смешанные; производственные опасности: физические, химические, биологические, психофизиологические, организационные; по времени проявления последствий: импульсивные (в виде кратковременного воздействия - удара) и кумулятивные (накопление в живом организме и суммирование действия некоторых веществ и ядов); по месту локализации в окружающей среде: связанные с атмосферой, гидросферой, литосферой; далее:

Слайд 12

Описание слайда:

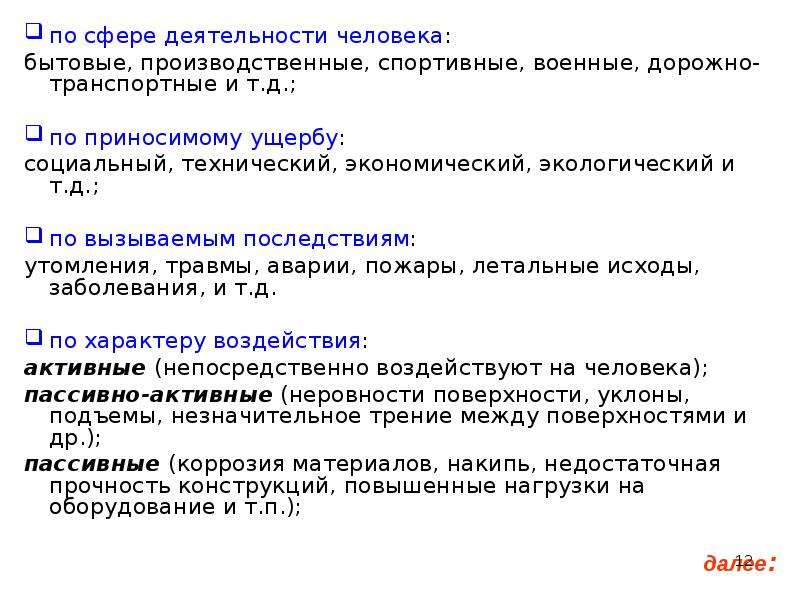

по сфере деятельности человека: по сфере деятельности человека: бытовые, производственные, спортивные, военные, дорожно-транспортные и т.д.; по приносимому ущербу: социальный, технический, экономический, экологический и т.д.; по вызываемым последствиям: утомления, травмы, аварии, пожары, летальные исходы, заболевания, и т.д. по характеру воздействия: активные (непосредственно воздействуют на человека); пассивно-активные (неровности поверхности, уклоны, подъемы, незначительное трение между поверхностями и др.); пассивные (коррозия материалов, накипь, недостаточная прочность конструкций, повышенные нагрузки на оборудование и т.п.); далее:

Слайд 13

Описание слайда:

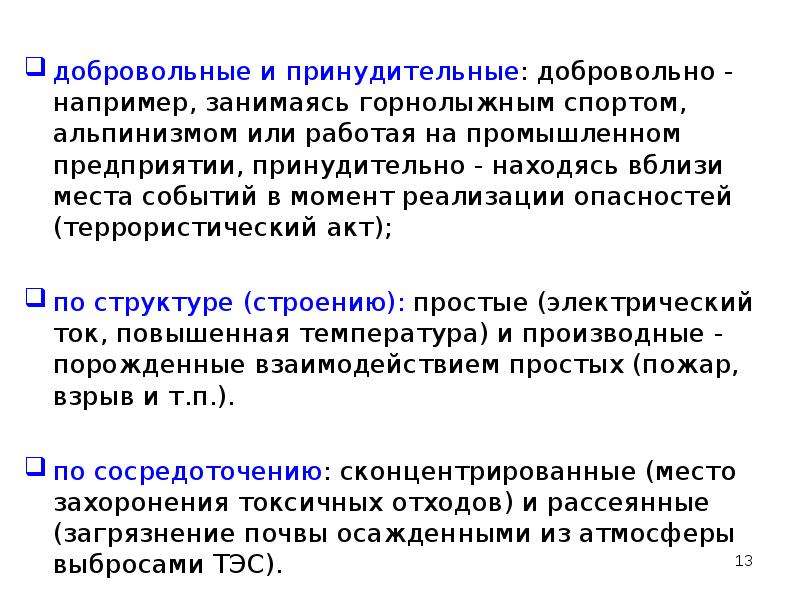

добровольные и принудительные: добровольно - например, занимаясь горнолыжным спортом, альпинизмом или работая на промышленном предприятии, принудительно - находясь вблизи места событий в момент реализации опасностей (террористический акт); добровольные и принудительные: добровольно - например, занимаясь горнолыжным спортом, альпинизмом или работая на промышленном предприятии, принудительно - находясь вблизи места событий в момент реализации опасностей (террористический акт); по структуре (строению): простые (электрический ток, повышенная температура) и производные - порожденные взаимодействием простых (пожар, взрыв и т.п.). по сосредоточению: сконцентрированные (место захоронения токсичных отходов) и рассеянные (загрязнение почвы осажденными из атмосферы выбросами ТЭС).

Слайд 14

Описание слайда:

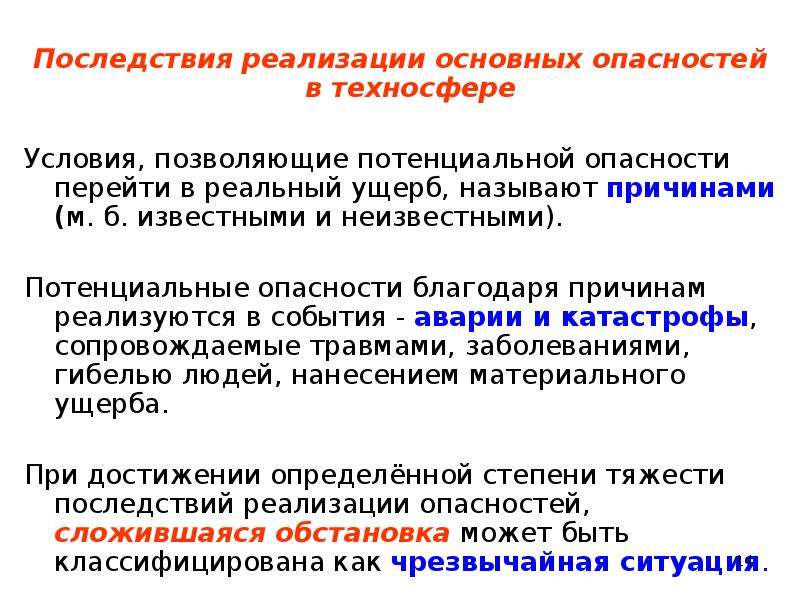

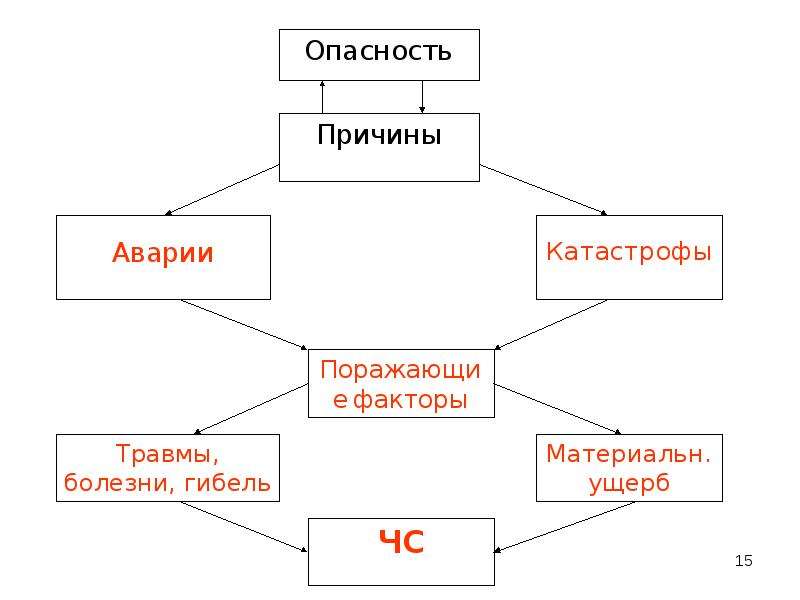

Последствия реализации основных опасностей в техносфере Последствия реализации основных опасностей в техносфере Условия, позволяющие потенциальной опасности перейти в реальный ущерб, называют причинами (м. б. известными и неизвестными). Потенциальные опасности благодаря причинам реализуются в события - аварии и катастрофы, сопровождаемые травмами, заболеваниями, гибелью людей, нанесением материального ущерба. При достижении определённой степени тяжести последствий реализации опасностей, сложившаяся обстановка может быть классифицирована как чрезвычайная ситуация.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

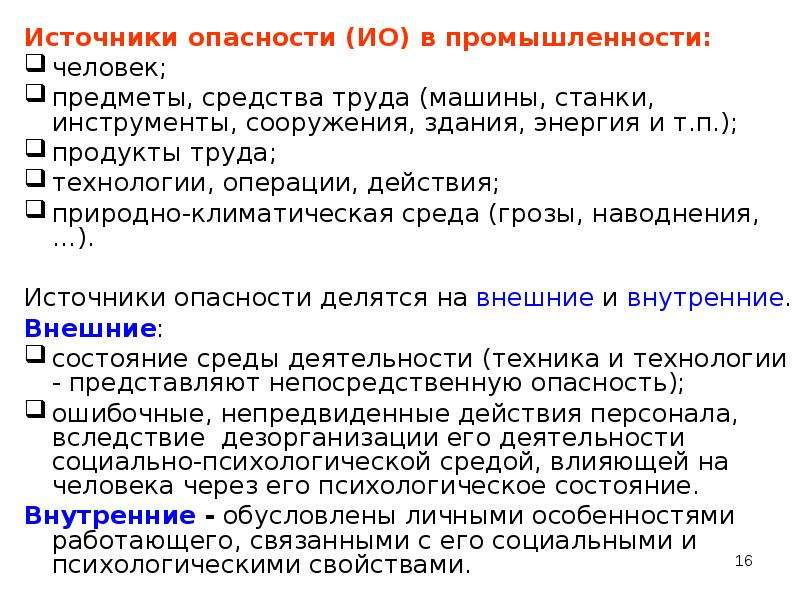

Источники опасности (ИО) в промышленности: Источники опасности (ИО) в промышленности: человек; предметы, средства труда (машины, станки, инструменты, сооружения, здания, энергия и т.п.); продукты труда; технологии, операции, действия; природно-климатическая среда (грозы, наводнения,…). Источники опасности делятся на внешние и внутренние. Внешние: состояние среды деятельности (техника и технологии - представляют непосредственную опасность); ошибочные, непредвиденные действия персонала, вследствие дезорганизации его деятельности социально-психологической средой, влияющей на человека через его психологическое состояние. Внутренние - обусловлены личными особенностями работающего, связанными с его социальными и психологическими свойствами.

Слайд 17

Описание слайда:

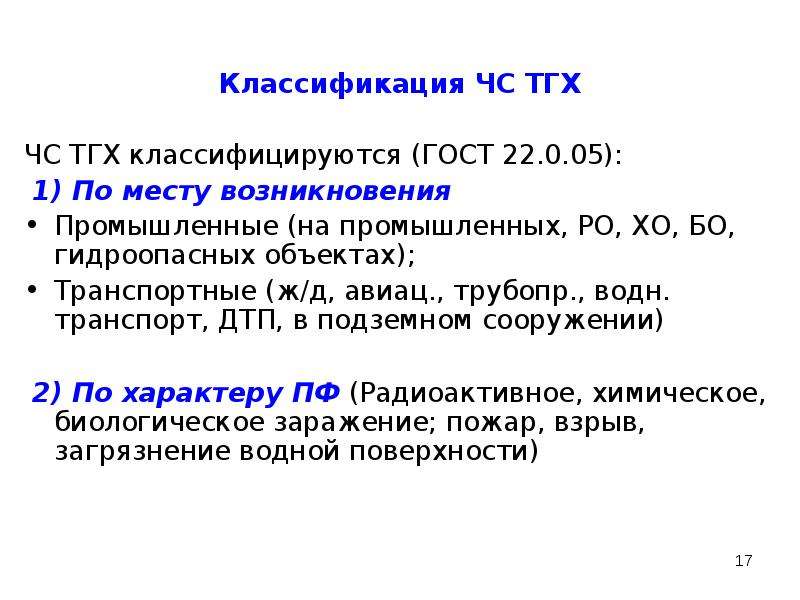

Классификация ЧС ТГХ Классификация ЧС ТГХ ЧС ТГХ классифицируются (ГОСТ 22.0.05): 1) По месту возникновения Промышленные (на промышленных, РО, ХО, БО, гидроопасных объектах); Транспортные (ж/д, авиац., трубопр., водн. транспорт, ДТП, в подземном сооружении) 2) По характеру ПФ (Радиоактивное, химическое, биологическое заражение; пожар, взрыв, загрязнение водной поверхности)

Слайд 18

Описание слайда:

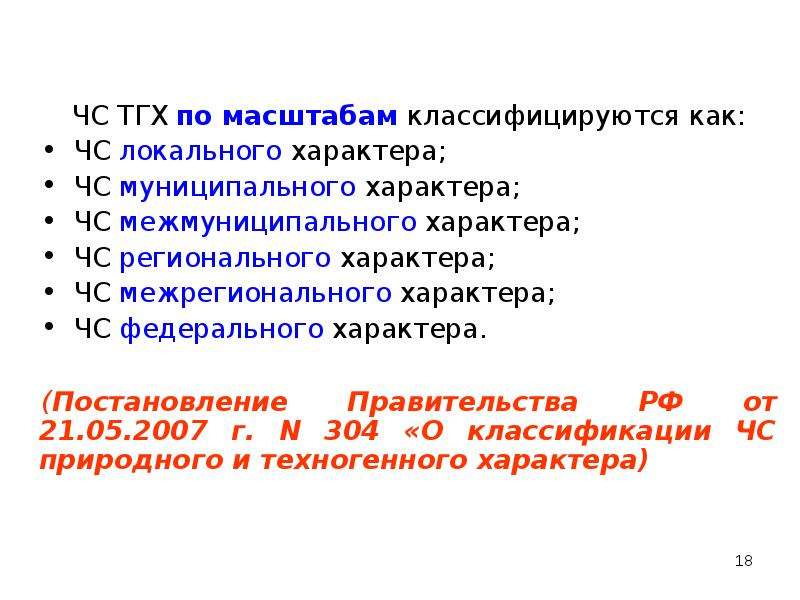

ЧС ТГХ по масштабам классифицируются как: ЧС ТГХ по масштабам классифицируются как: ЧС локального характера; ЧС муниципального характера; ЧС межмуниципального характера; ЧС регионального характера; ЧС межрегионального характера; ЧС федерального характера. (Постановление Правительства РФ от 21.05.2007 г. N 304 «О классификации ЧС природного и техногенного характера)

Слайд 19

Описание слайда:

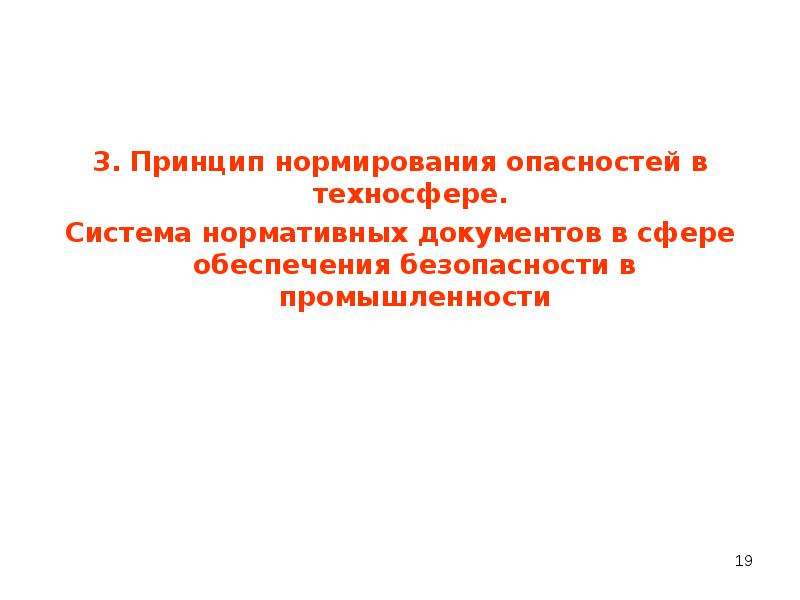

3. Принцип нормирования опасностей в техносфере. 3. Принцип нормирования опасностей в техносфере. Система нормативных документов в сфере обеспечения безопасности в промышленности

Слайд 20

Описание слайда:

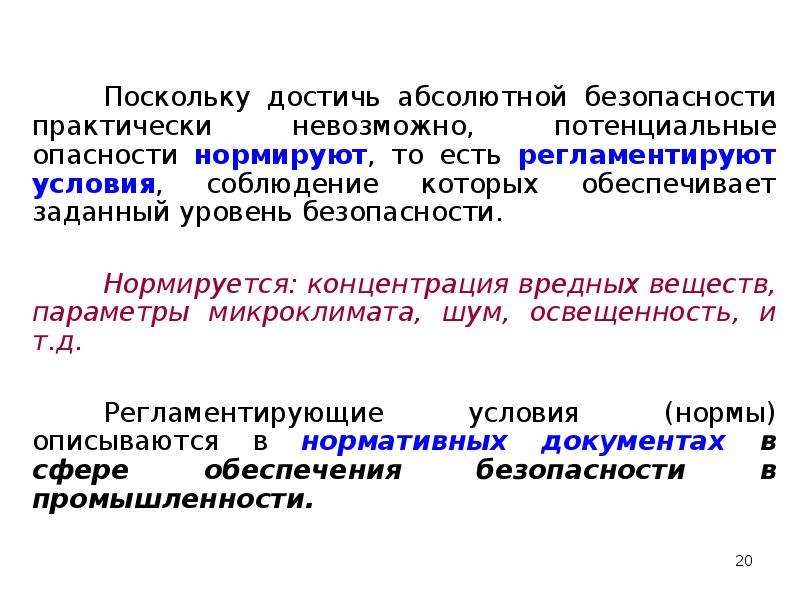

Поскольку достичь абсолютной безопасности практически невозможно, потенциальные опасности нормируют, то есть регламентируют условия, соблюдение которых обеспечивает заданный уровень безопасности. Поскольку достичь абсолютной безопасности практически невозможно, потенциальные опасности нормируют, то есть регламентируют условия, соблюдение которых обеспечивает заданный уровень безопасности. Нормируется: концентрация вредных веществ, параметры микроклимата, шум, освещенность, и т.д. Регламентирующие условия (нормы) описываются в нормативных документах в сфере обеспечения безопасности в промышленности.

Слайд 21

Описание слайда:

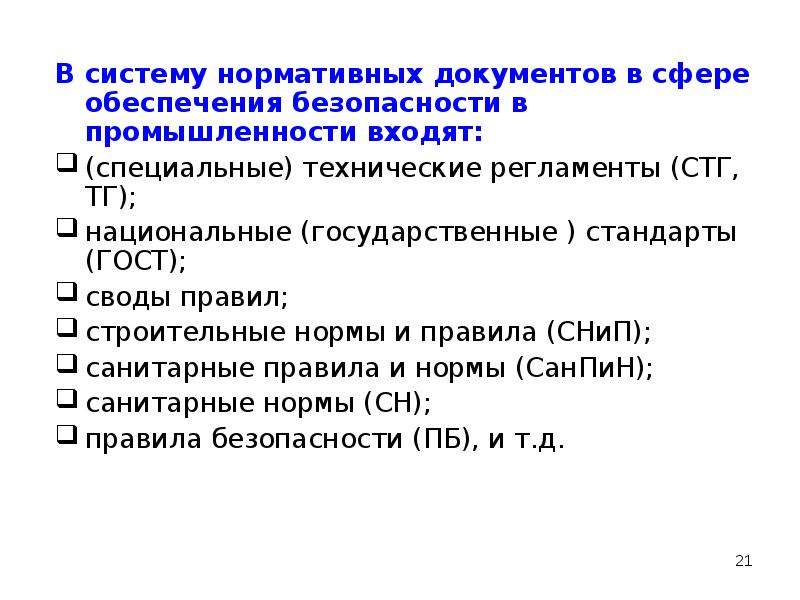

В систему нормативных документов в сфере обеспечения безопасности в промышленности входят: В систему нормативных документов в сфере обеспечения безопасности в промышленности входят: (специальные) технические регламенты (СТГ, ТГ); национальные (государственные ) стандарты (ГОСТ); своды правил; строительные нормы и правила (СНиП); санитарные правила и нормы (СанПиН); санитарные нормы (СН); правила безопасности (ПБ), и т.д.

Слайд 22

Описание слайда:

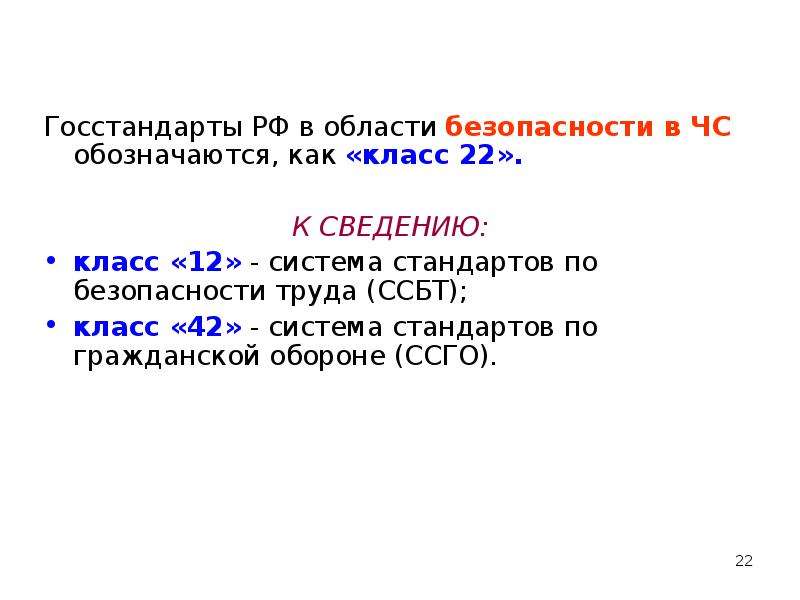

Госстандарты РФ в области безопасности в ЧС обозначаются, как «класс 22». Госстандарты РФ в области безопасности в ЧС обозначаются, как «класс 22». К СВЕДЕНИЮ: класс «12» - система стандартов по безопасности труда (ССБТ); класс «42» - система стандартов по гражданской обороне (ССГО).

Слайд 23

Описание слайда:

Расшифровка обозначения ГОСТа: Расшифровка обозначения ГОСТа: ГОСТ Р 22.0.01 – 94 «Безопасность в ЧС. Осн. Положения». ГОСТ – государственный стандарт Р - Российская Федерация 22 – обозначение принадлежности к стандартам «БЧС» 0 - порядковый № подсистемы в классе. Подсистемы: 0 – основные положения; 1 – мониторинг и прогнозирование; 2 – безопасность объектов экономики; 3 – безопасность населения; 4 – безопасность продовольствия; 5 – безопасность животных и растений; 6 – безопасность воды; 7 – управление, связь, оповещение; 8 – ликвидация чрезвычайных ситуаций; 9 – аварийно-спасательные средства. 01 – порядковый номер стандарта в подсистеме 94 - год утверждения стандарта (1994).

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

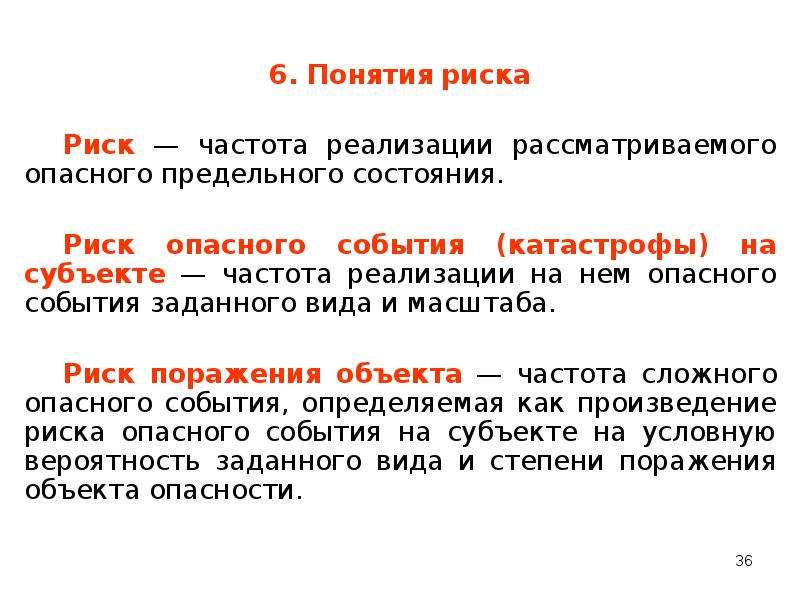

6. Понятия риска Риск — частота реализации рассматриваемого опасного предельного состояния. Риск опасного события (катастрофы) на субъекте — частота реализации на нем опасного события заданного вида и масштаба. Риск поражения объекта — частота сложного опасного события, определяемая как произведение риска опасного события на субъекте на условную вероятность заданного вида и степени поражения объекта опасности.

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

4.1. Понятия, связанные с опасностью Опасность – свойство объектов и процессов поражать людей, наносить материальный ущерб, разрушать окружающую человека среду. Имеет значения: 1) способность наносить вред; 2) возможность получать вред. Источники опасности (ИО) — объекты (процессы), способные создавать угрозы и оказывать негативные (поражающие) воздействия на человека и ОПС. далее:

Слайд 39

Описание слайда:

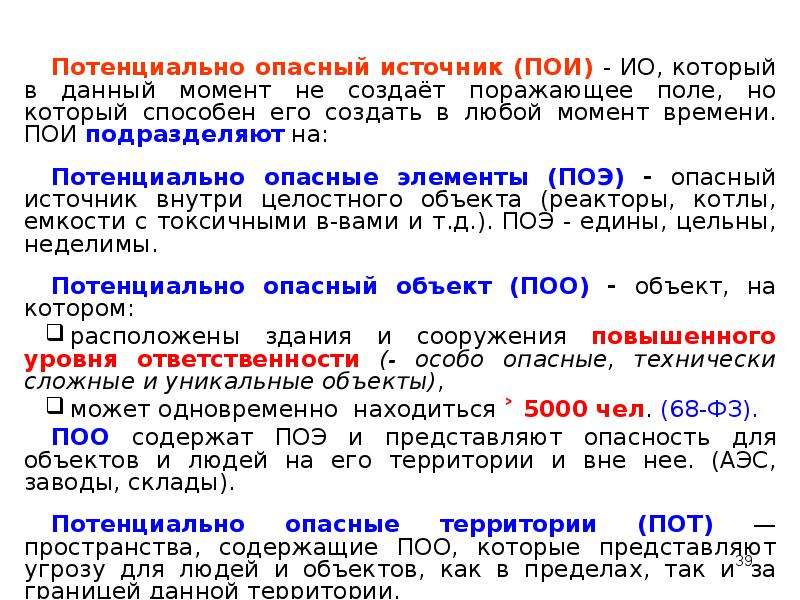

Потенциально опасный источник (ПОИ) - ИО, который в данный момент не создаёт поражающее поле, но который способен его создать в любой момент времени. ПОИ подразделяют на: Потенциально опасный источник (ПОИ) - ИО, который в данный момент не создаёт поражающее поле, но который способен его создать в любой момент времени. ПОИ подразделяют на: Потенциально опасные элементы (ПОЭ) - опасный источник внутри целостного объекта (реакторы, котлы, емкости с токсичными в-вами и т.д.). ПОЭ - едины, цельны, неделимы. Потенциально опасный объект (ПОО) - объект, на котором: расположены здания и сооружения повышенного уровня ответственности (- особо опасные, технически сложные и уникальные объекты), может одновременно находиться ˃ 5000 чел. (68-ФЗ). ПОО содержат ПОЭ и представляют опасность для объектов и людей на его территории и вне нее. (АЭС, заводы, склады). Потенциально опасные территории (ПОТ) — пространства, содержащие ПОО, которые представляют угрозу для людей и объектов, как в пределах, так и за границей данной территории.

Слайд 40

Описание слайда:

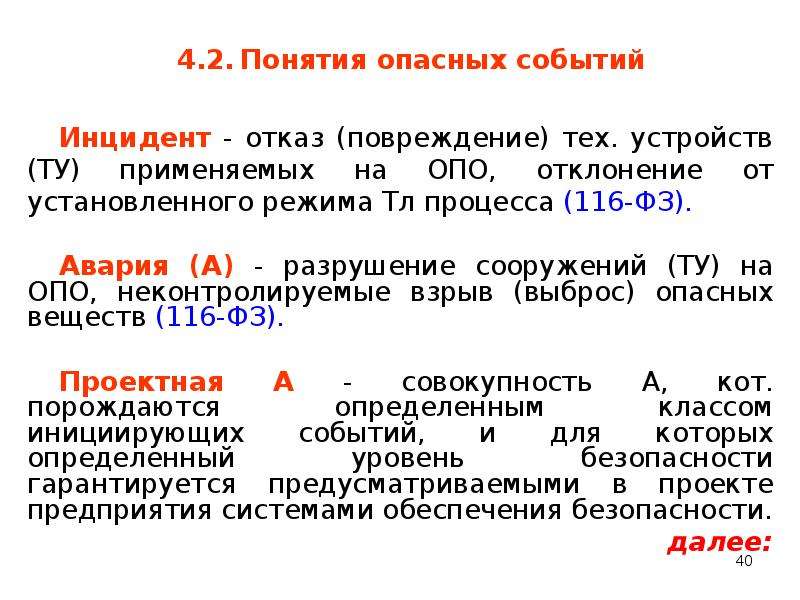

4.2. Понятия опасных событий Инцидент - отказ (повреждение) тех. устройств (ТУ) применяемых на ОПО, отклонение от установленного режима Тл процесса (116-ФЗ). Авария (А) - разрушение сооружений (ТУ) на ОПО, неконтролируемые взрыв (выброс) опасных веществ (116-ФЗ). Проектная А - совокупность А, кот. порождаются определенным классом инициирующих событий, и для которых определенный уровень безопасности гарантируется предусматриваемыми в проекте предприятия системами обеспечения безопасности. далее:

Слайд 41

Описание слайда:

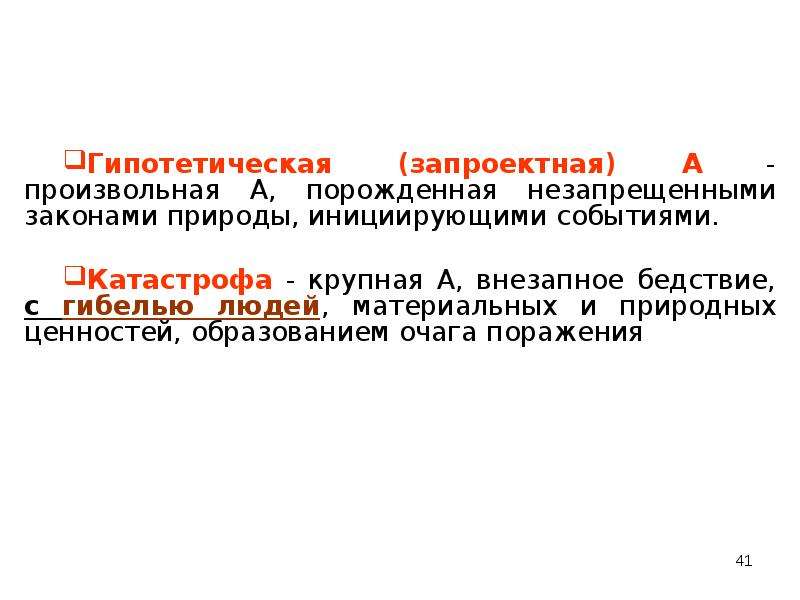

Гипотетическая (запроектная) А - произвольная А, порожденная незапрещенными законами природы, инициирующими событиями. Гипотетическая (запроектная) А - произвольная А, порожденная незапрещенными законами природы, инициирующими событиями. Катастрофа - крупная А, внезапное бедствие, с гибелью людей, материальных и природных ценностей, образованием очага поражения

Слайд 42

Описание слайда:

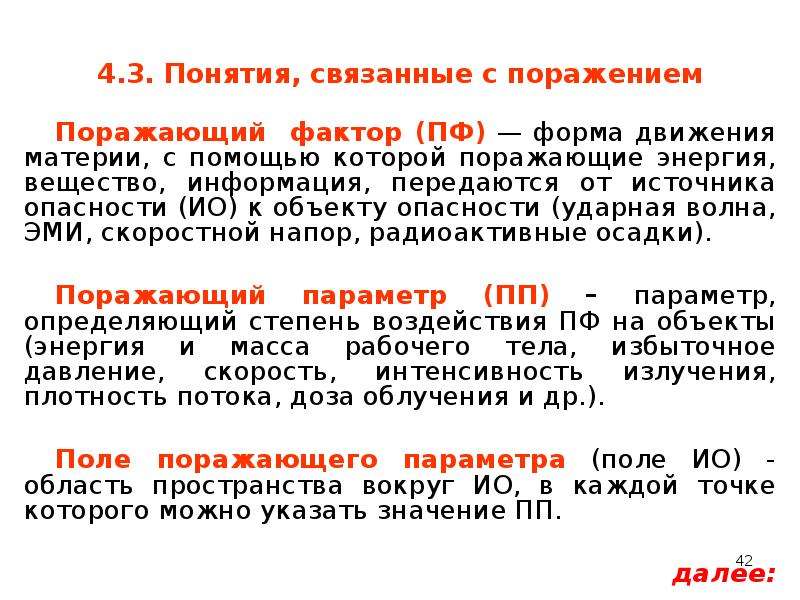

4.3. Понятия, связанные с поражением Поражающий фактор (ПФ) — форма движения материи, с помощью которой поражающие энергия, вещество, информация, передаются от источника опасности (ИО) к объекту опасности (ударная волна, ЭМИ, скоростной напор, радиоактивные осадки). Поражающий параметр (ПП) – параметр, определяющий степень воздействия ПФ на объекты (энергия и масса рабочего тела, избыточное давление, скорость, интенсивность излучения, плотность потока, доза облучения и др.). Поле поражающего параметра (поле ИО) - область пространства вокруг ИО, в каждой точке которого можно указать значение ПП. далее:

Слайд 43

Описание слайда:

Объекты поражающих действий (ОПД) – объекты, на которые воздействуют ПФ. Объекты поражающих действий (ОПД) – объекты, на которые воздействуют ПФ. Поражающее действие - процесс взаимодействия ПФ с объектом, в результате которого возникает поражение объекта. Зона поражающих воздействий (ЗПВ) - пространство, в пределах которого ПП поля ИО превышают допустимые или другие установленные для ОПД значения. Очаг поражения (ОП) — зона аварии, пространство внутри ЗПВ, в пределах которого объекты подвергаются поражениям в степени, не менее заданной.

Слайд 44

Описание слайда:

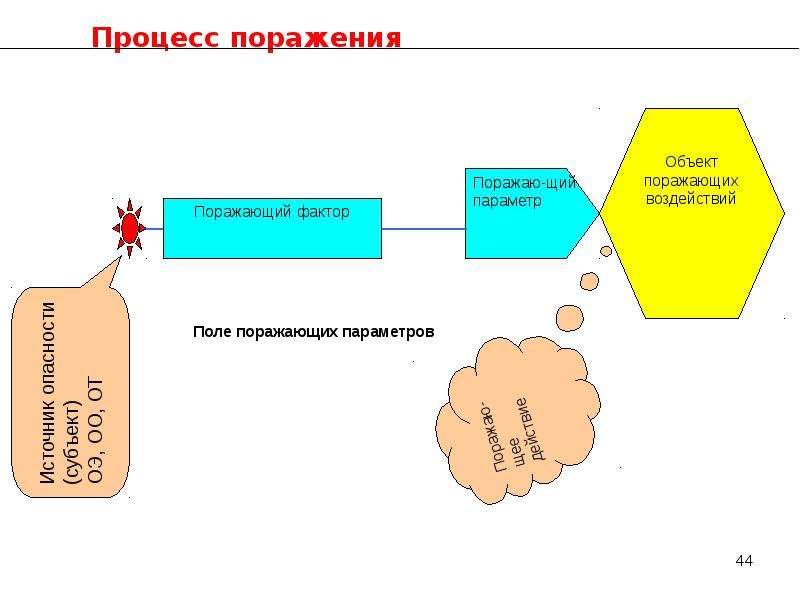

Процесс поражения Процесс поражения

Слайд 45

Описание слайда:

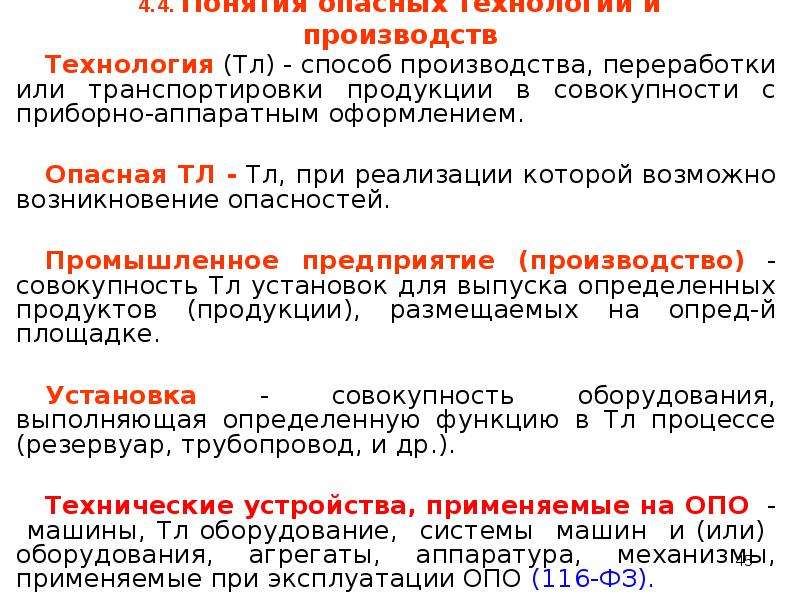

4.4. Понятия опасных технологий и производств Технология (Тл) - способ производства, переработки или транспортировки продукции в совокупности с приборно-аппаратным оформлением. Опасная ТЛ - Тл, при реализации которой возможно возникновение опасностей. Промышленное предприятие (производство) - совокупность Тл установок для выпуска определенных продуктов (продукции), размещаемых на опред-й площадке. Установка - совокупность оборудования, выполняющая определенную функцию в Тл процессе (резервуар, трубопровод, и др.). Технические устройства, применяемые на ОПО - машины, Тл оборудование, системы машин и (или) оборудования, агрегаты, аппаратура, механизмы, применяемые при эксплуатации ОПО (116-ФЗ).

Слайд 46

Описание слайда:

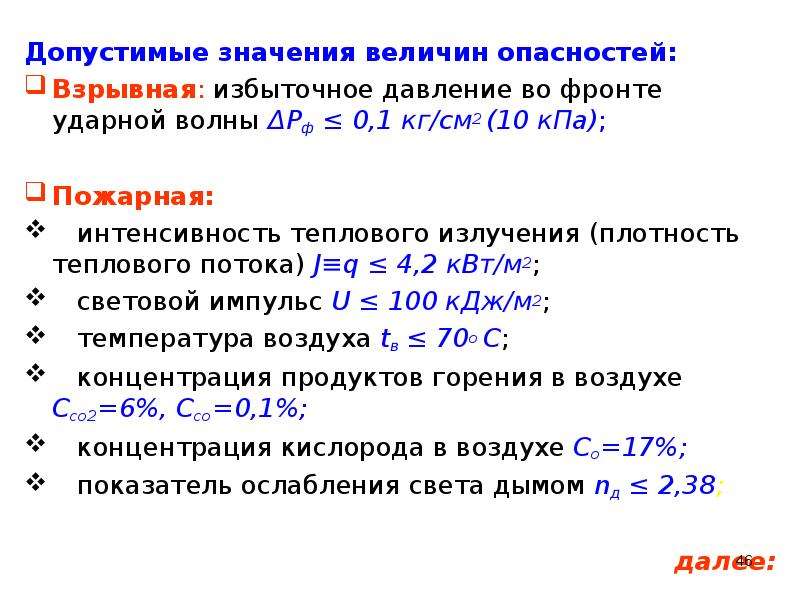

Допустимые значения величин опасностей: Допустимые значения величин опасностей: Взрывная: избыточное давление во фронте ударной волны ΔРф ≤ 0,1 кг/см2 (10 кПа); Пожарная: интенсивность теплового излучения (плотность теплового потока) J≡q ≤ 4,2 кВт/м2; световой импульс U ≤ 100 кДж/м2; температура воздуха tв ≤ 70о С; концентрация продуктов горения в воздухе Ссо2=6%, Ссо=0,1%; концентрация кислорода в воздухе Со=17%; показатель ослабления света дымом nд ≤ 2,38; далее:

Слайд 47

Описание слайда:

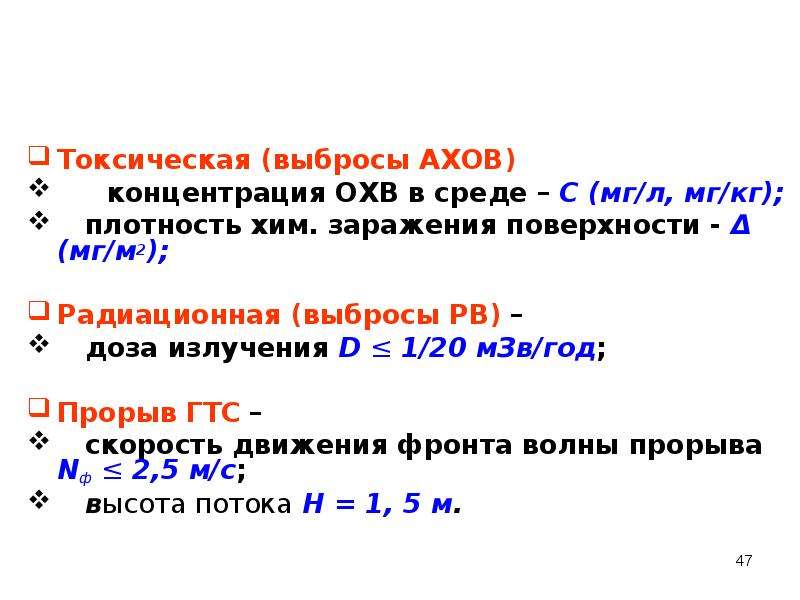

Токсическая (выбросы АХОВ) концентрация ОХВ в среде – С (мг/л, мг/кг); плотность хим. заражения поверхности - Δ (мг/м2); Радиационная (выбросы РВ) – доза излучения D ≤ 1/20 мЗв/год; Прорыв ГТС – скорость движения фронта волны прорыва Nф ≤ 2,5 м/с; высота потока Н = 1, 5 м.
