Вы можете ознакомиться и скачать презентацию на тему Основные понятия динамики сооружений. Доклад-сообщение содержит 27 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

РЕКОМЕНДУЕМАЯ УЧЕБНО-МЕТОДИЧЕСКАЯ ЛИТЕРАТУРА по 3-й части курса строительной механики (Динамика и устойчивость сооружений) Учебники 1. Александров А.В., Потапов В.Д.,Зылев В.Б. Строительная механика. В 2 кн. Кн.2. Динамика и устойчивость упругих систем : учеб. для вузов / под ред. А.В. Александрова. – М. : Высш. шк., 2008. – 384 с 2. Леонтьев Н.Н., Соболев Д.Н., Амосов А.А. Основы строительной механики стержневых систем : учеб. для строит. спец-тей. вузов. – М. : Изд-во АСВ, 1996. – 541 с. 3. Шапошников Н.Н. Строительная механика: учебник. – 13-е изд., перераб. и доп. – СПб. : Изд-во «Лань», 2012. – 704 с. (Предыдущие : Дарков А.В., Шапошников Н.Н. Строительная механика. – 12-е изд., стер., 2010 . – 656 с., 12-е изд., стер., 2008. – 656 с.) 4. Киселёв В.А. Строительная механика: Спец. курс. Динамика и устойчивость сооружений. – М. : Стройиздат, 1980. – 616 с. Учебно-методические издания 1. Себешев В.Г. Строительная механика. Часть III. Динамика и устойчивость сооружений ( иллюстративный конспект лекций ) : учеб. пособие [Электронный ресурс]. – Новосибирск : НГАСУ (Сибстрин), 2009. – 180 сл. 2. Себешев В.Г. Динамика деформируемых систем с конечным числом степеней свободы масс : учеб. пособие. – Новосибирск : НГАСУ (Сибстрин), 2011. – 227 с. 3. Себешев В.Г. Расчёт стержневых систем на устойчивость методом перемещений : учебное пособие [Электронный ресурс]. – 2-е изд., стер. – Новосибирск: НГАСУ (Сибстрин), 2013. – 84 с. 4. Крамаренко А.А., Широких Л.А. Устойчивость и динамика сооружений : сборник задач для самостоятельной работы студентов. – Новосибирск: НГАС, 1994. – 36 с. 5. Безухов Н.И. Устойчивость и динамика в примерах и задачах : учеб. пособие для строит. спец-тей. вузов. – М. : Высшая школа, 1987. – 264 с. 6. Роев В.И. Устойчивость упругих стержневых систем. Метод перемещений : Метод. указания для студентов спец-ти. 2903 «Пром. и гражд. строит-во». – Новосибирск : НГАС, 1997. – 41 с.

Слайд 3

Описание слайда:

ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ ДИНАМИКИ СООРУЖЕНИЙ

Слайд 4

Описание слайда:

Динамика сооружений - раздел строительной механики, предметом которого являются принципы и методы исследования напряжённо- деформированного состояния сооружений (конструкций) при динамических воздействиях.

Слайд 5

Описание слайда:

Динамические воздействия - это различные по физической природе внешние вынуждающие воздействия (силовые, кинематические и пр.), изменяющиеся во времени по значению, направлению и/или месту приложения, вызывающие движение деформируемой механической системы и сообщающие её массам ускорения, влиянием которых на напряжённо-деформированное состояние нельзя пренебрегать (при требуемой точности расчета) в сравнении с влиянием других воздействий на данную систему, неизменных во времени.

Слайд 6

Описание слайда:

Классификация динамических воздействий

Слайд 7

Описание слайда:

Основные виды динамических воздействий по признаку изменения во времени

Слайд 8

Описание слайда:

Вынужденное движение – движение механической системы в то время, когда к ней приложены динамические воздействия. Свободное движение – движение системы, обусловленное начальным запасом механической энергии и происходящее без вынуждающих динамических воздействий ( в те промежутки времени, когда динамические воздействия отсутствуют ).

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Свободное движение происходит Свободное движение происходит «по инерции».

Слайд 11

Описание слайда:

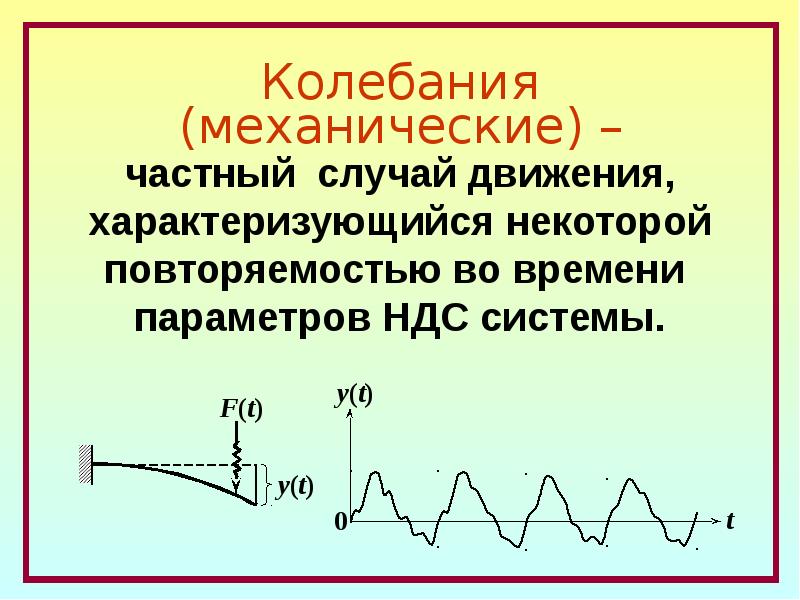

Колебания (механические) – частный случай движения, характеризующийся некоторой повторяемостью во времени параметров НДС системы.

Слайд 12

Описание слайда:

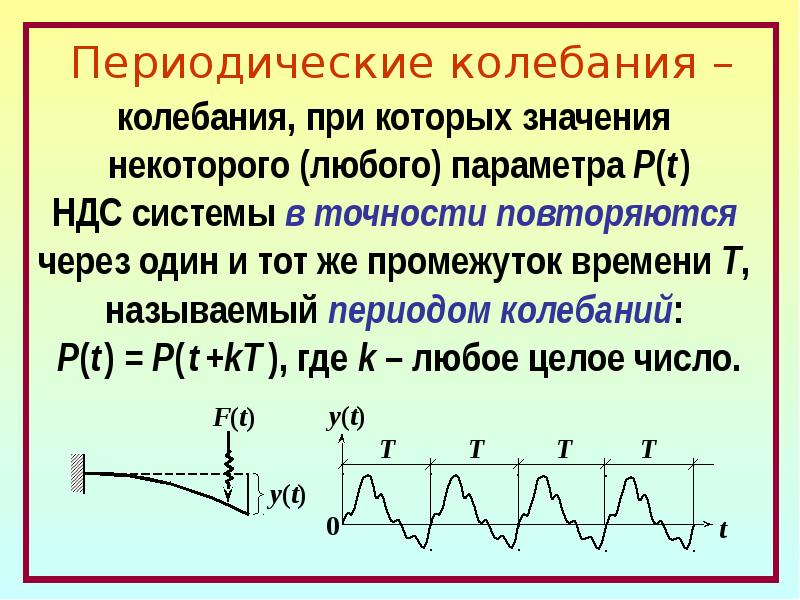

Периодические колебания – колебания, при которых значения некоторого (любого) параметра Р(t ) НДС системы в точности повторяются через один и тот же промежуток времени Т, называемый периодом колебаний: P(t ) = P( t +kT ), где k – любое целое число.

Слайд 13

Описание слайда:

Гармонические колебания – колебания, при которых динамические составляющие параметров НДС системы изменяются во времени по гармоническому закону (синуса или косинуса).

Слайд 14

Описание слайда:

Собственные колебания – частный случай свободного движения, характеризующийся синфазным моногармоническим движением всех масс системы (то есть гармоническим движением масс с одной общей частотой и в одной фазе (t)): yi (t) = yi sin (t), i = 1, 2, ... , n; (t) = t + 0 .

Слайд 15

Описание слайда:

определенный вид стоячих волн, образуемых осевыми линиями или срединными поверхностями элементов системы при собственных колебаниях с некоторой частотой.

Слайд 16

Описание слайда:

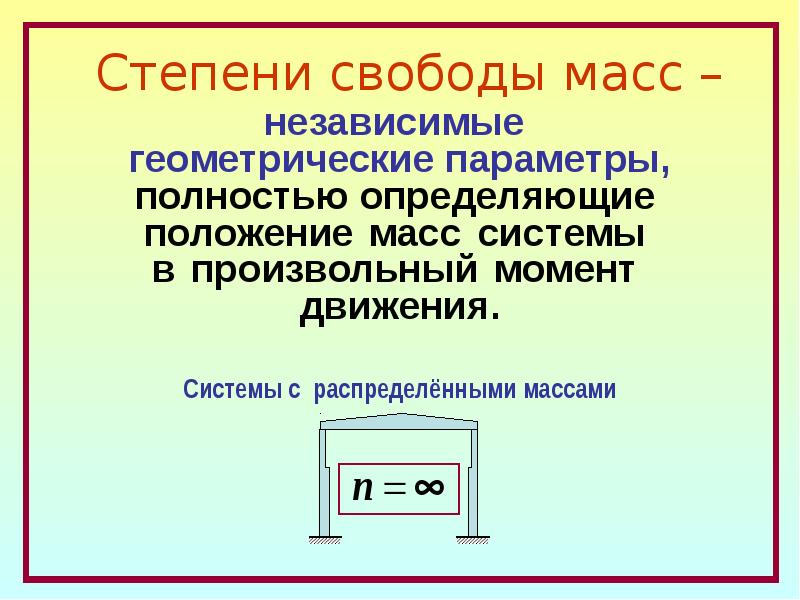

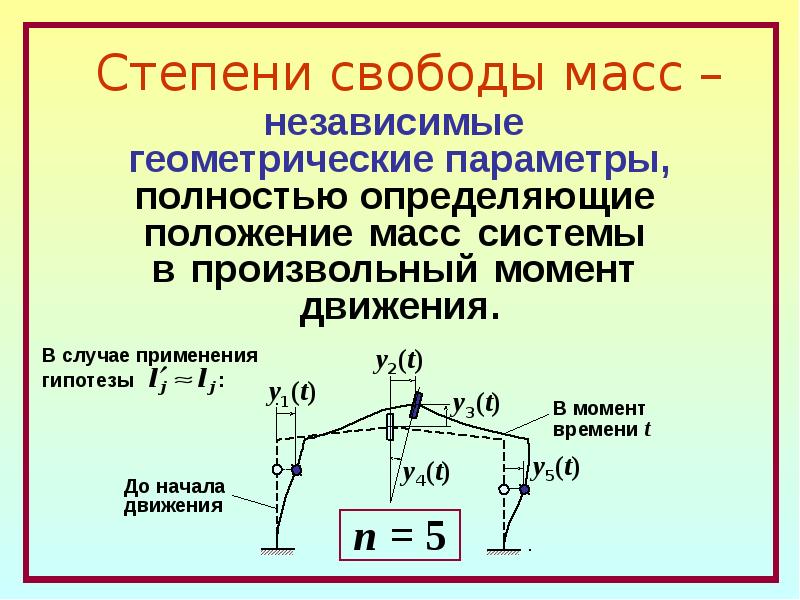

Степени свободы масс – независимые геометрические параметры, полностью определяющие положение масс системы в произвольный момент движения.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

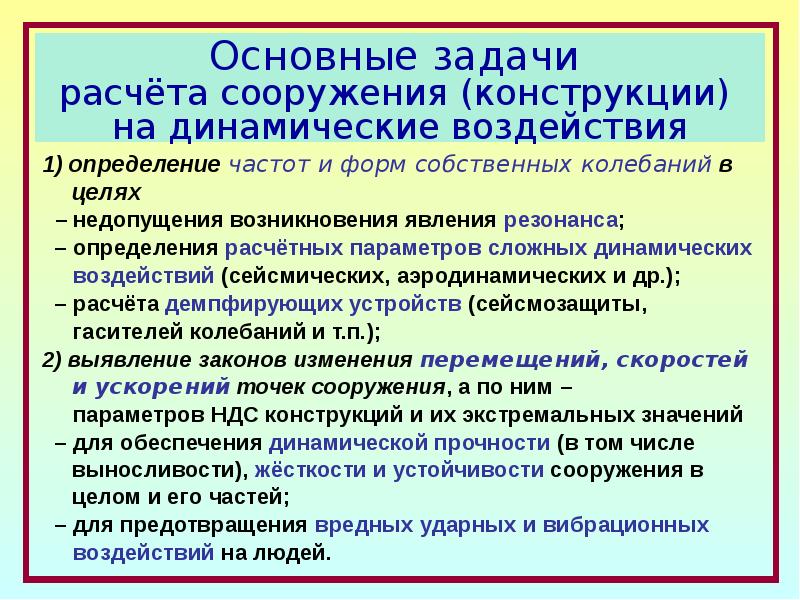

Основные задачи расчёта сооружения (конструкции) на динамические воздействия

Слайд 23

Описание слайда:

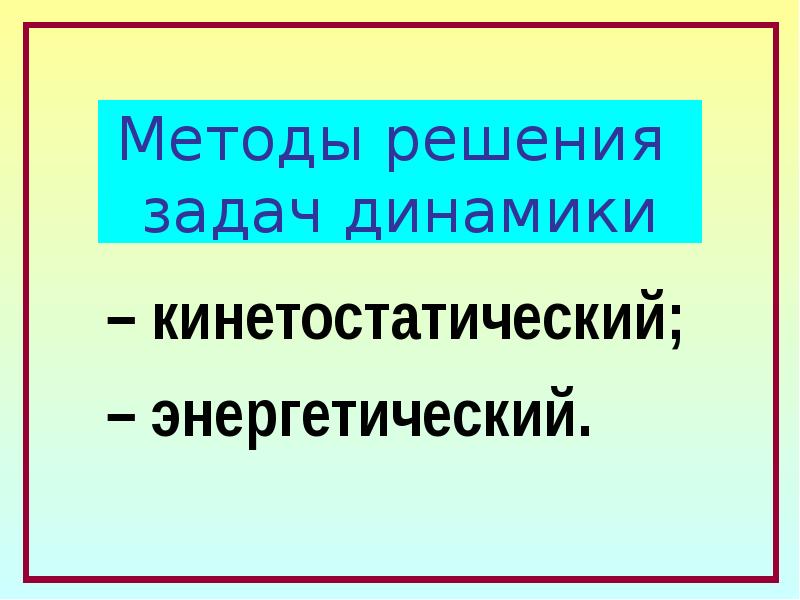

Методы решения задач динамики – кинетостатический; – энергетический.

Слайд 24

Описание слайда:

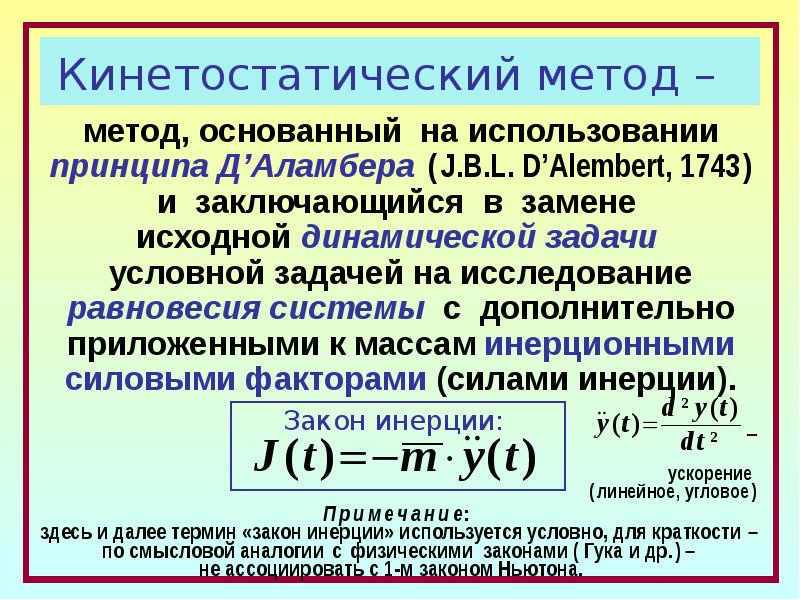

Кинетостатический метод – метод, основанный на использовании принципа Д’Аламбера ( J.B.L. D’Alembert, 1743 ) и заключающийся в замене исходной динамической задачи условной задачей на исследование равновесия системы с дополнительно приложенными к массам инерционными силовыми факторами (силами инерции).

Слайд 25

Описание слайда:

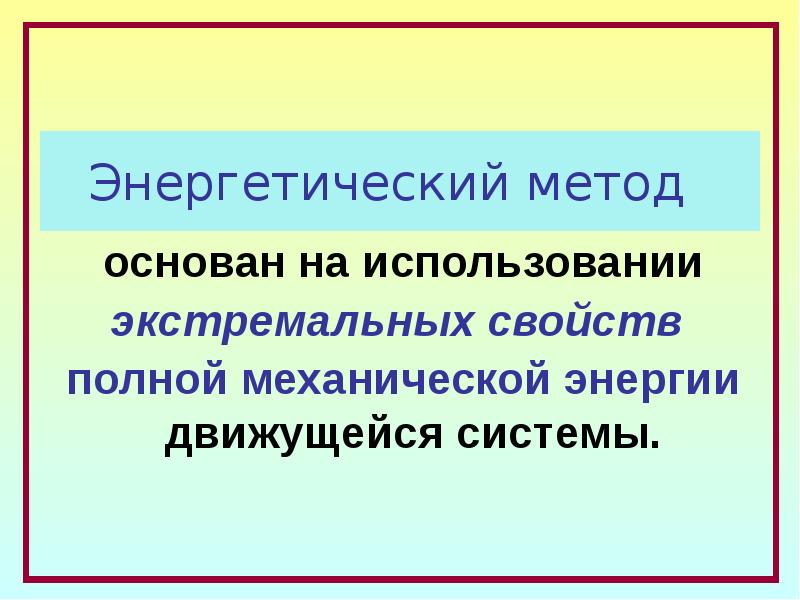

Энергетический метод основан на использовании экстремальных свойств полной механической энергии движущейся системы.

Слайд 26

Описание слайда:

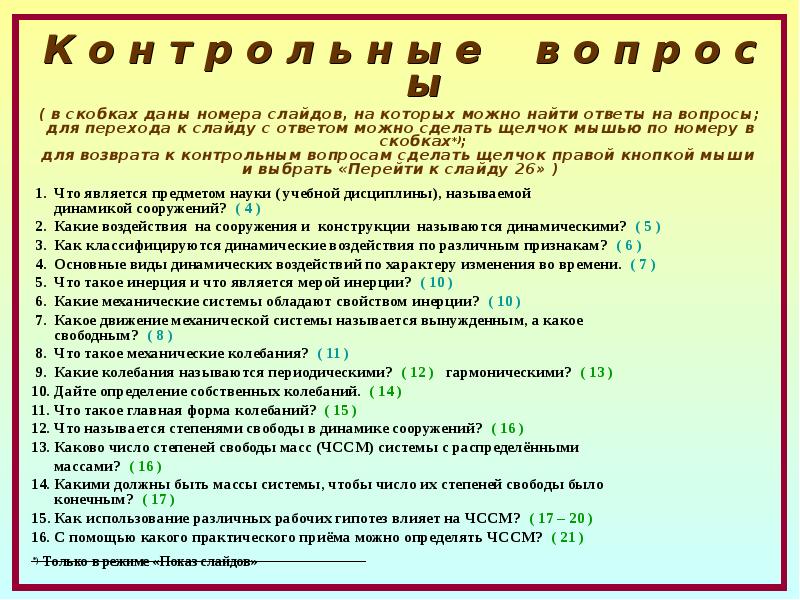

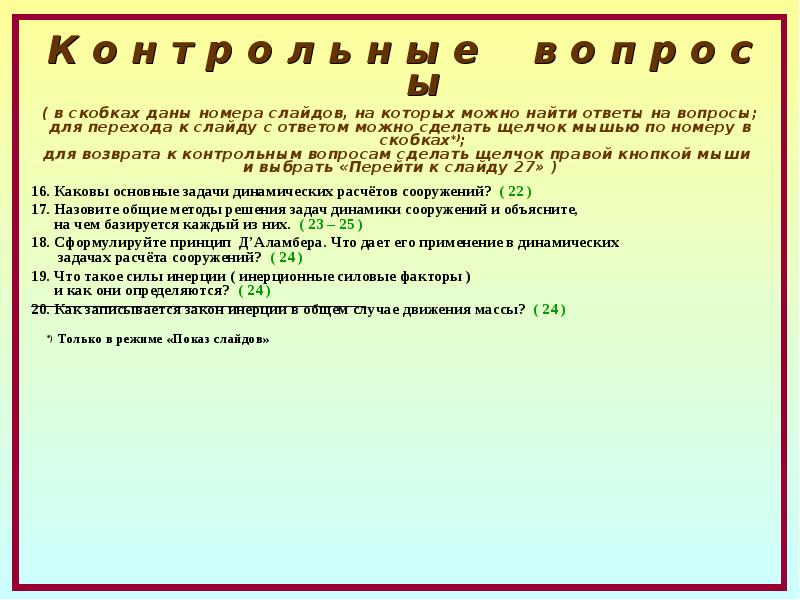

К о н т р о л ь н ы е в о п р о с ы К о н т р о л ь н ы е в о п р о с ы ( в скобках даны номера слайдов, на которых можно найти ответы на вопросы; для перехода к слайду с ответом можно сделать щелчок мышью по номеру в скобках*); для возврата к контрольным вопросам сделать щелчок правой кнопкой мыши и выбрать «Перейти к слайду 26» ) 1. Что является предметом науки ( учебной дисциплины ), называемой динамикой сооружений? ( 4 ) 2. Какие воздействия на сооружения и конструкции называются динамическими? ( 5 ) 3. Как классифицируются динамические воздействия по различным признакам? ( 6 ) 4. Основные виды динамических воздействий по характеру изменения во времени. ( 7 ) 5. Что такое инерция и что является мерой инерции? ( 10 ) 6. Какие механические системы обладают свойством инерции? ( 10 ) 7. Какое движение механической системы называется вынужденным, а какое свободным? ( 8 ) 8. Что такое механические колебания? ( 11 ) 9. Какие колебания называются периодическими? ( 12 ) гармоническими? ( 13 ) 10. Дайте определение собственных колебаний. ( 14 ) 11. Что такое главная форма колебаний? ( 15 ) 12. Что называется степенями свободы в динамике сооружений? ( 16 ) 13. Каково число степеней свободы масс (ЧССМ) системы с распределёнными массами? ( 16 ) 14. Какими должны быть массы системы, чтобы число их степеней свободы было конечным? ( 17 ) 15. Как использование различных рабочих гипотез влияет на ЧССМ? ( 17 – 20 ) 16. С помощью какого практического приёма можно определять ЧССМ? ( 21 ) *) Только в режиме «Показ слайдов»
